Обзор и тестирование материнской платы GIGABYTE AORUS GA-AX370-Gaming K7: флагман для сетевых баталий

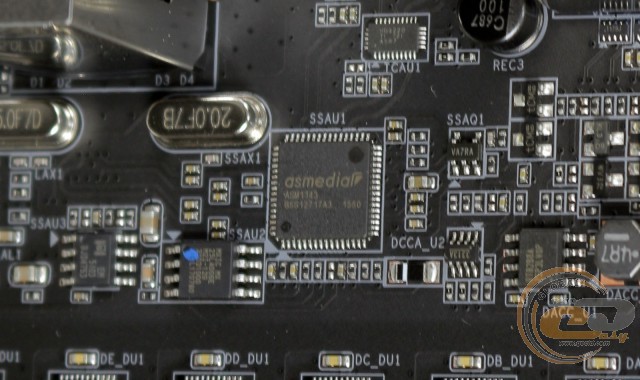

Корректная работа двух дополнительных портов USB 3.1 Gen 2 обеспечена силами микросхемы ASMedia ASM1143, тогда как еще два работают благодаря чипсету.

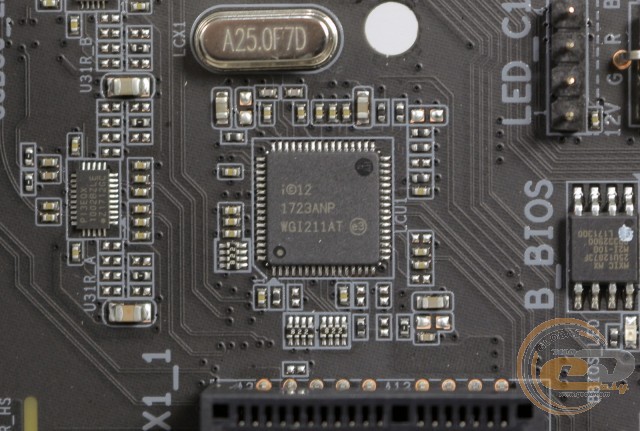

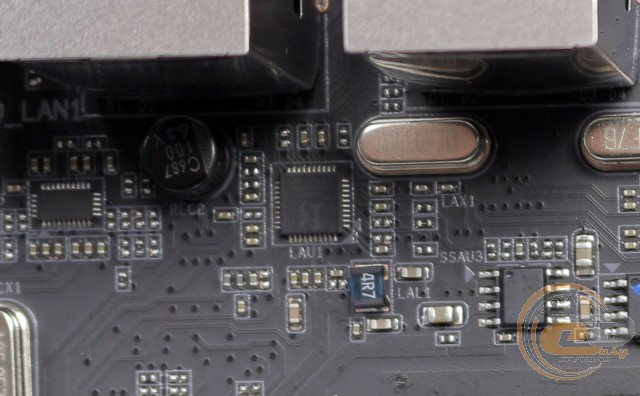

Для поддержки сетевых соединений служат два гигабитных LAN-контроллера: Intel WGI1211AT и Rivet Networks Killer E2500. Последний обладает рядом аппаратных и программных преимуществ для повышения скорости обработки игрового сетевого трафика. Также присутствует возможность приоритизации ресурсов с помощью программных компонентов.

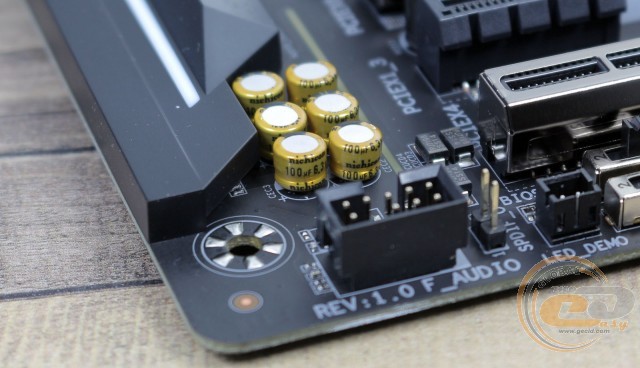

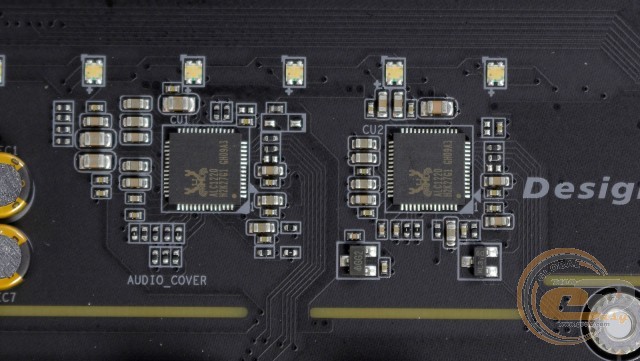

Звуковая подсистема рассматриваемой материнской платы основана на двух флагманских 7.1-канальных HDA-кодеках Realtek ALC1220 с поддержкой функции Smart Headphone AMP для улучшения качества звучания в наушниках. Один из них отвечает за обработку сигналов с фронтальных аудиоинтерфейсов, а другой – с разъемов на задней интерфейсной панели. В результате появляется возможность одновременной работы наушников и многоканальной акустики. Также она включает в себя специальные аудиоконденсаторы от компании Nichicon. Особого внимания заслуживает программное обеспечение Sound Blaster X-Fi MB5 для доводки качества звука до требуемого уровня.

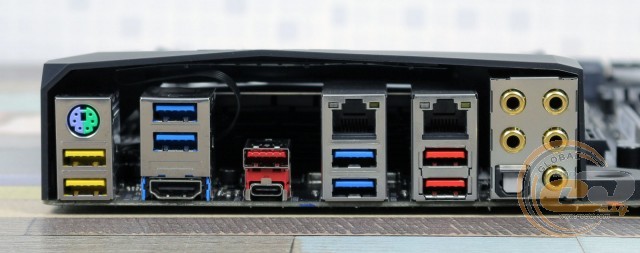

На интерфейсную панель материнской платы GIGABYTE AORUS GA-AX370-Gaming K7 выведены следующие порты:

• 1 x HDMI;
• 2 x RJ45;
• 1 х USB 3.1 Gen2 Type-C;
• 3 х USB 3.1 Gen2 Type-A;
• 6 x USB 3.1 Gen1;
• 5 x аудиопортов;
• 1 x Optical S/PDIF out;
• 1 x PS/2 Combo.

Подобную компоновку можно смело назвать отличной, поскольку она обладает большим количеством портов USB, включая четыре USB 3.1 Gen2, одним видеовыходом и удобным подключением многоканальной акустики.

Не лишним в данном случае будет напомнить о том, что процессоры AMD Ryzen лишены интегрированной графики, поэтому видеовыход HDMI пригодится исключительно для APU AMD A / AMD Ryzen для платформы Socket AM4.

Возможности организации охлаждения внутри системного корпуса у GIGABYTE AORUS GA-AX370-Gaming K7 очень хорошие. В наличии восемь 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, а шесть других предназначены для системных вертушек и СВО.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности, и даже имеет русскую локализацию, которая поможет неопытным пользователям сориентироваться в разнообразии настроек. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон и мониторинг ключевых узлов.

Возможности разгона

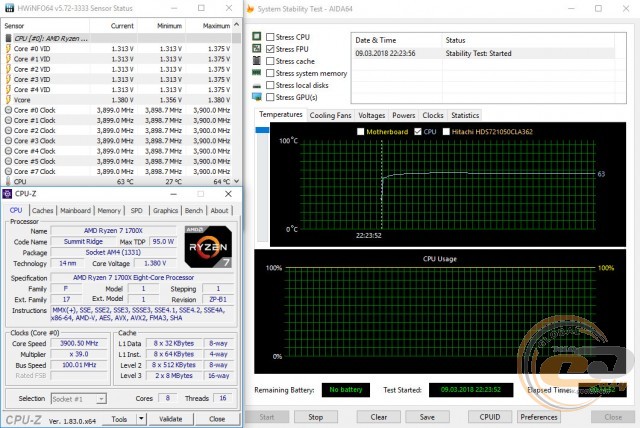

В ручном режиме удалось повысить частоту процессора AMD Ryzen 7 1700X до 3,9 ГГц при напряжении 1,380 В (в BIOS мы выставили показатель 1,40 В). Кулер без особых проблем справился с нагрузкой в стресс-тесте AIDA64, поэтому температура не превышала 64°С.

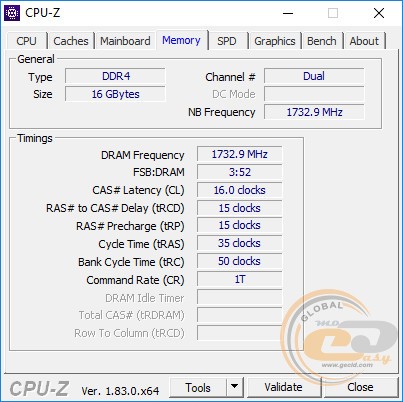

Тестовые модули оперативной памяти DDR4-3200 G.SKILL Trident Z стабильно работали на скорости DDR4-3466 МГц. Также удалось запустить систему с частотой памяти 3600 МГц, однако в таком режиме она не проходила тест стабильности в AIDA64.

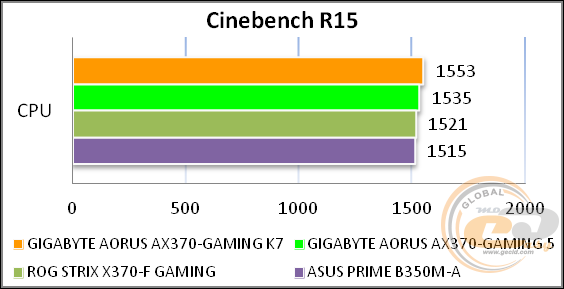

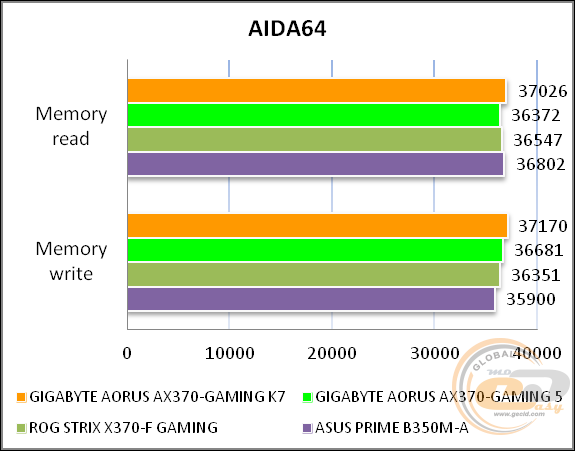

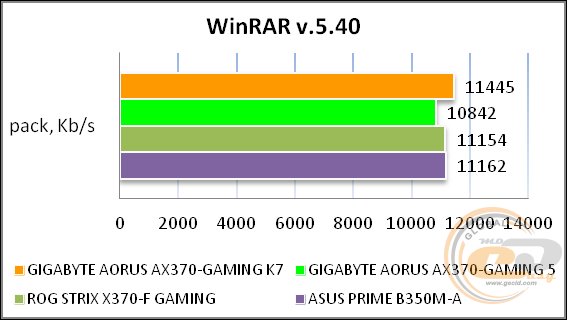

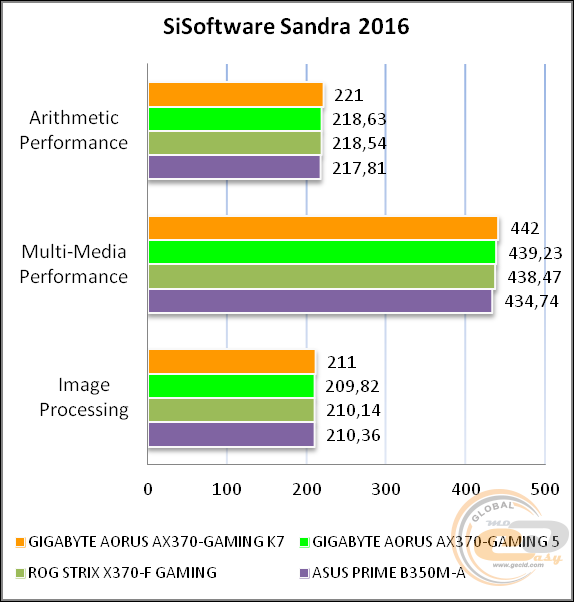

Тестирование

Для проверки возможностей материнской платы GIGABYTE AORUS GA-AX370-Gaming K7 использовалось следующее оборудование:

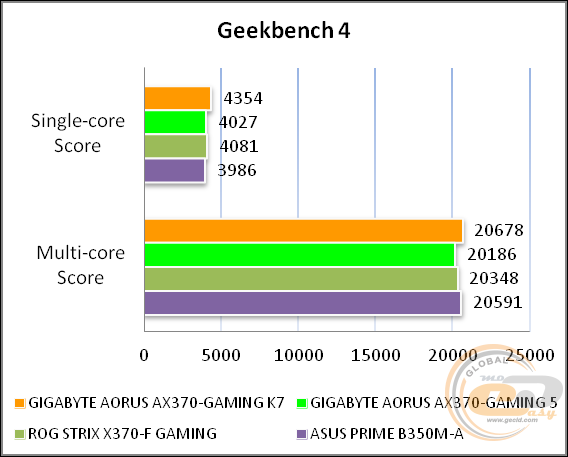

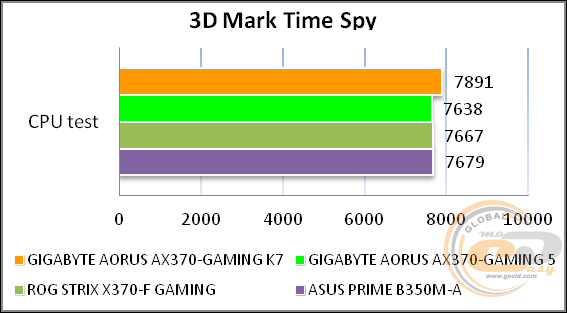

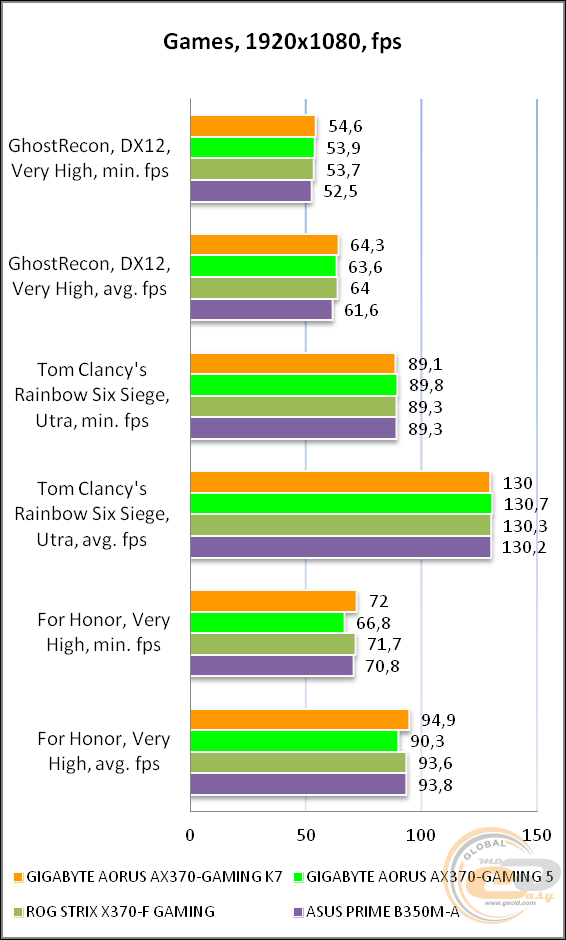

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC1220

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема на основе пары 8-канальных кодеков Realtek ALC1220 с рядом интересных особенностей, о которых мы рассказывали ранее, демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно для повседневного использования.

Выводы

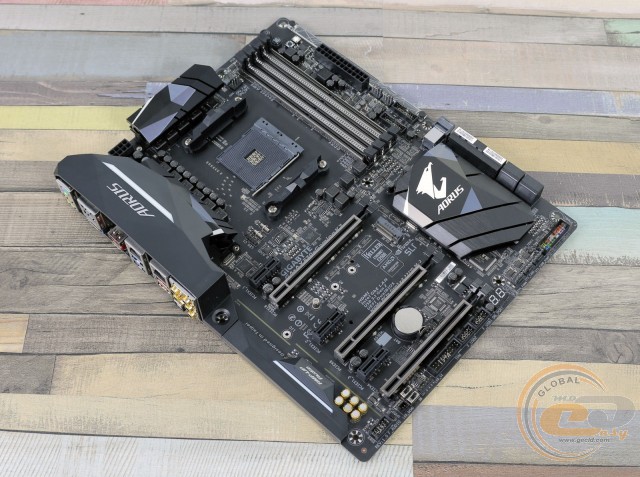

Материнская плата GIGABYTE AORUS GA-AX370-Gaming K7 на данный момент является флагманом компании GIGABYTE на чипсете AMD X370 и предлагает отличный набор возможностей для сборки топовой системы с процессорами AMD Ryzen. К ее ключевым достоинствам можно отнести отличное оснащение, которое заключается в поддержке двух сетевых контроллеров, двух флагманских аудиокодеков, наличии яркой системы подсветки, расширенного комплекта поставки, богатого набора портов и слотов расширения, а также приятного дизайна. К особенностям же по традиции можно отнести ограничения по одновременной работе некоторых интерфейсов и слотов расширения.

Интересно, что ее соседка по линейке, GIGABYTE AORUS GA-AX370-Gaming 5, обладает практически аналогичным набором функций и, на первый взгляд, отличается исключительно цветовым оформлением. Однако есть у них и более важное отличие, которое заключается в наличии микросхемы Turbo B-Clock у флагманского решения, призванной расширить возможности разгона и тонкой настройки системы.

В итоге, если данная функция для вас не столь критична, то вполне можно немного сэкономить и остановить свой выбор на более доступной GIGABYTE AORUS GA-AX370-Gaming 5, обладающей идентичной функциональностью для повседневного использования. Но если вы планируете покорять вершины оверклокинга, тогда советуем присмотреться к GIGABYTE AORUS GA-AX370-Gaming K7.

Достоинства:

• надежная 6+4-фазная цифровая подсистема питания;
• наличие микросхемы Turbo B-Clock;
• улучшенная аудиоподсистема на основе двух флагманских аудиокодеков Realtek ALC1220;
• возможность доводки качества звучания аудиоподсистемы в ПО Sound Blaster X-Fi MB5;
• пара сетевых LAN-контроллеров, включая игровой Killer E2500, с возможностью приоритизации трафика;
• наличие подсветки;
• приятный дизайн;
• поддержка четырех портов USB 3.1 Gen 2;
• богатые возможности по организации дисковой подсистемы;
• хорошие возможности по автоматическому и ручному разгону;
• наличие полезных управляющих элементов на плате;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничение по одновременному использованию ряда интерфейсов.
