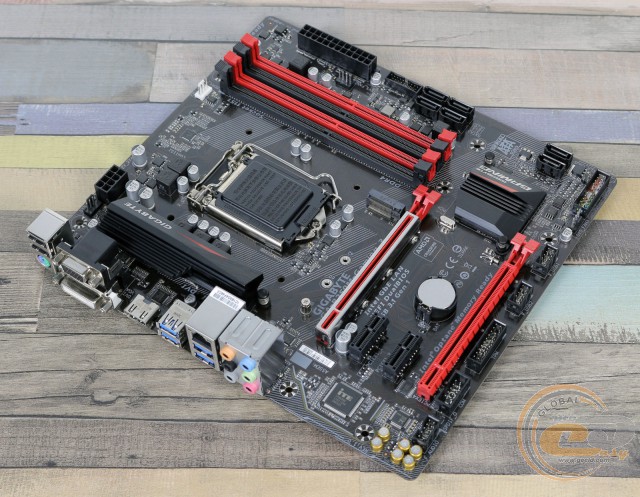

Обзор и тестирование материнской платы GIGABYTE GA-B250M-Gaming 3: для компактных домашних систем
02-06-2017

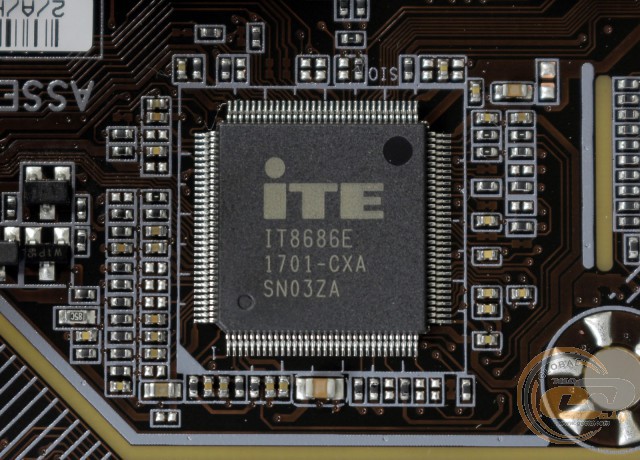

Возможности Multi I/O возложены на микросхему ITE 8686E, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

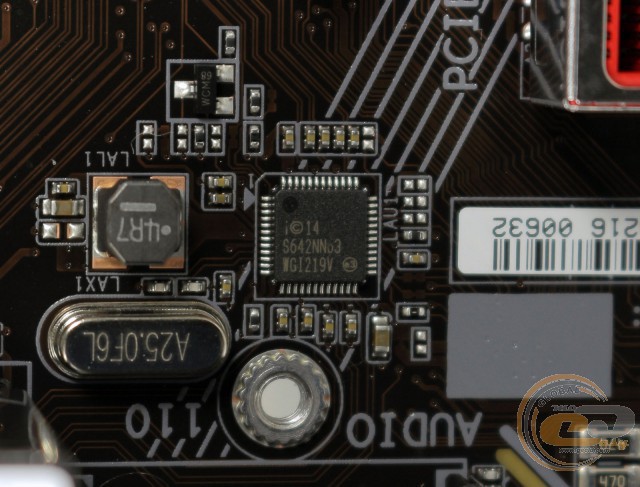

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. А для приоритизации трафика можно воспользоваться утилитой cFosSpeed Internet Accelerator.

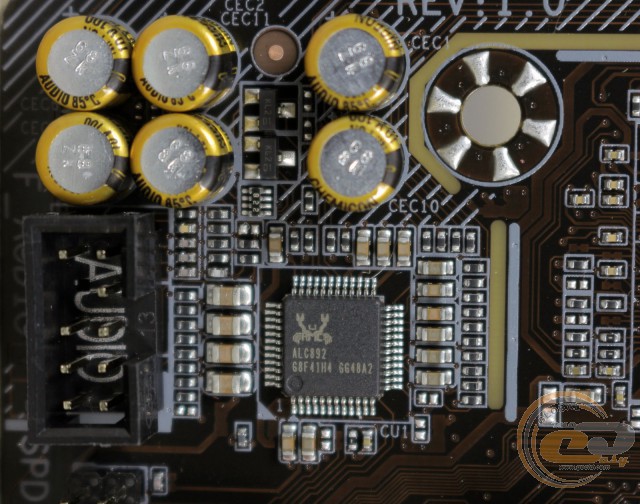

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC892 и включает в себя аудиоконденсаторы Nippon Chemi-Con, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы.

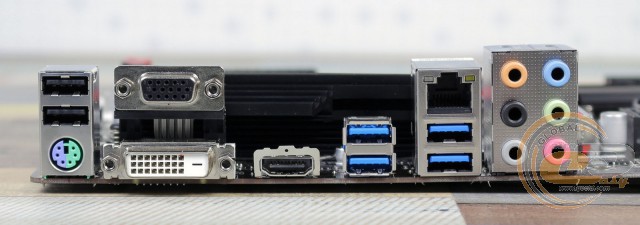

На интерфейсную панель тестируемой модели выведены следующие порты:
- 1 х PS/2 Combo;
- 1 x HDMI;
- 1 x D-Sub;
- 1 x DVI-D;
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 2 x USB 2.0;
- 6 x аудиопортов.
Интерфейсная панель новинки выгодно отличается наличием шести портов USB, трех видеовыходов и удобным подключением многоканальной акустики. Также не стоит забывать о возможности вынести на заднюю панель порт COM при помощи соответствующей колодки на печатной плате.
У GIGABYTE GA-B250M-Gaming 3 имеются стандартные возможности для организации охлаждения внутри системного корпуса. В наличии четыре 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, в то время как еще три предназначены для системных вертушек.
UEFI BIOS
Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности. И даже имеет русскую локализацию, которая поможет неопытным пользователям сориентироваться в разнообразии настроек. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать мониторинг ключевых узлов.
Возможности разгона

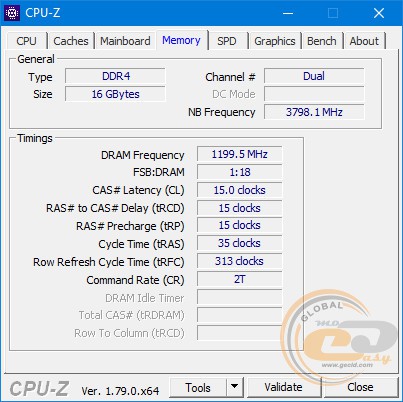

Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти удалось запустить на максимально заявленной частоте DDR4-2400 МГц.

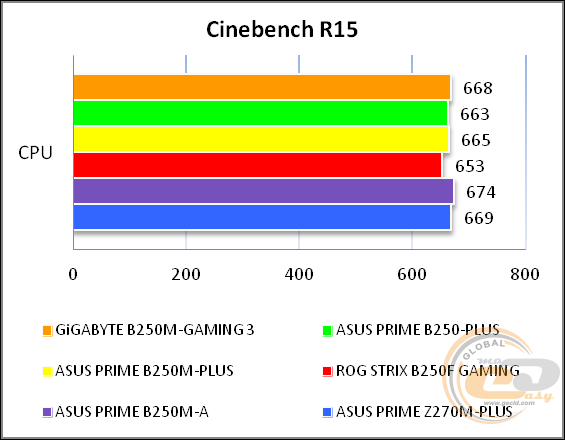

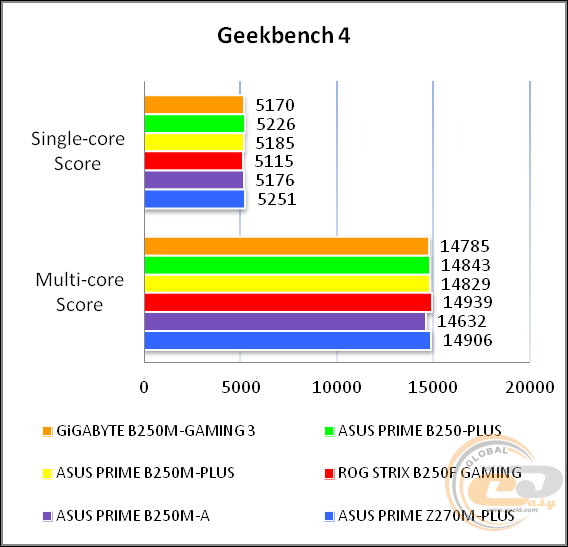

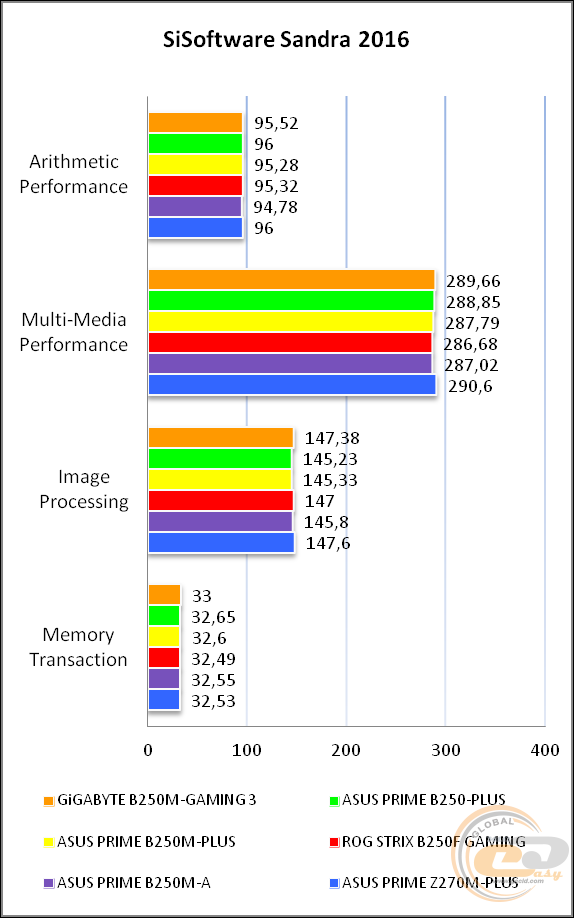

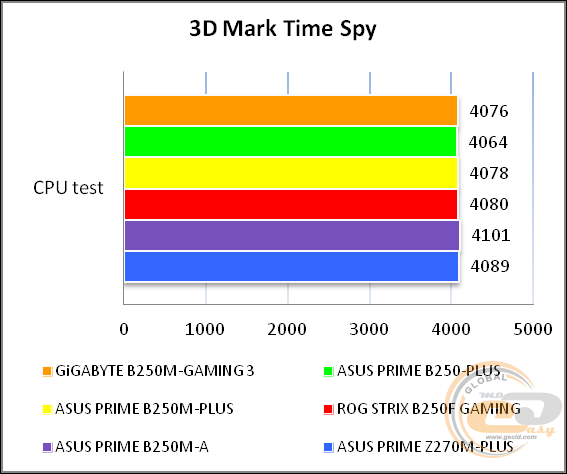

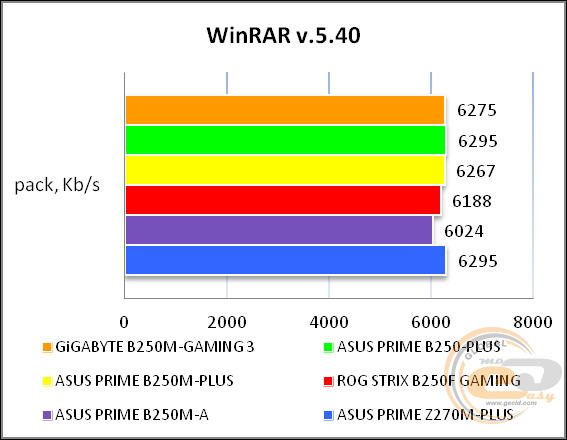

Тестирование
Для проверки возможностей материнской платы GIGABYTE GA-B250M-Gaming 3 использовалось следующее оборудование:
Процессор |
Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ) |
Кулер |
Scythe Mugen 3 |
Оперативная память |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Видеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жесткий диск |
WD Purple WD10PURX (1 ТБ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

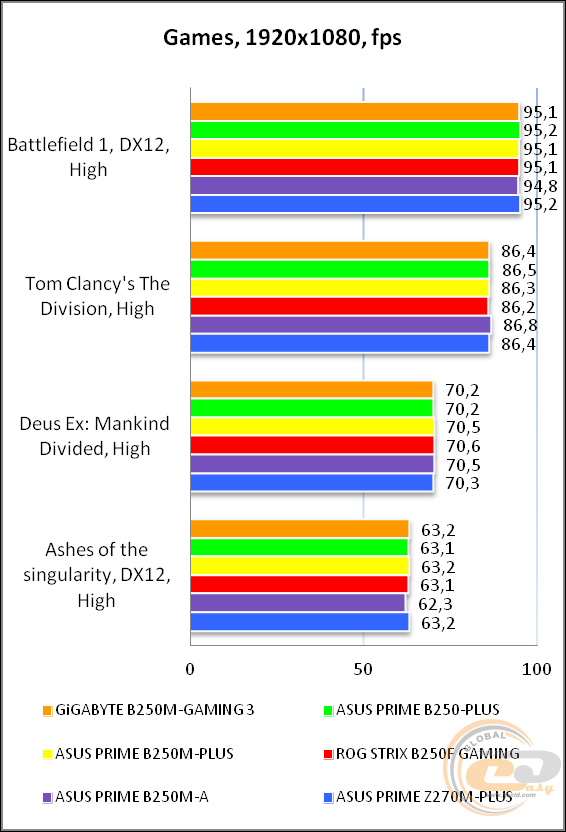

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC892
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Отлично |
Уровень шума, дБ (А) |
-83.8 |
Хорошо |
Динамический диапазон, дБ (А) |
83.8 |
Хорошо |
Гармонические искажения, % |
0.0025 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-76.2 |
Средне |
Интермодуляционные искажения + шум, % |
0.020 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-84.4 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.019 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Отлично |
Уровень шума, дБ (А) |
-89.7 |
Хорошо |
Динамический диапазон, дБ (А) |
90.0 |
Очень хорошо |
Гармонические искажения, % |
0.0026 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-79.7 |
Средне |
Интермодуляционные искажения + шум, % |
0.012 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-83.8 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.011 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
В целом возможностей звуковой подсистемы данной модели будет вполне достаточно для нетребовательного пользователя, благо она обеспечивает вполне достойное качество звучания, даже несмотря на использование далеко не флагманского аудиокодека.
Выводы
При разработке и выпуске материнской платы GIGABYTE GA-B250M-Gaming 3 тайваньский производитель однозначно ориентировался на пользователей, желающих получить компактное и доступное, но вместе с тем современное решение для сборки домашней системы с самым широким кругом задач. И можно смело отметить, что GIGABYTE это вполне удалось.
Ориентировочно за $110 вы получите материнскую плату с современным оснащением, отлично подходящую для компактной системы с одной видеокартой. К списку ее достоинств относятся хорошие возможности по организации дисковой подсистемы, качественная элементная база, в целом приятный дизайн, а также хорошая конфигурация интерфейсной панели с тремя видеовыходами и удобным подключением многоканальной акустики.
В свою очередь к особенностям можно отнести усложненный доступ к замене модулей ОЗУ при установленной длинной видеокарте и ограничение по одновременному использованию слота M.2 Socket 3 и одного из шести портов SATA 6 Гбит/с.
В итоге GIGABYTE GA-B250M-Gaming 3 может быть смело рекомендована к покупке как качественное и недорогое решение.
Достоинства:
- поддержка интерфейса M.2 Socket 3;
- гигабитный LAN-контроллер от Intel;
- поддержка порта COM;
- надежная цифровая подсистема питания c качественной элементной базой;
- эффективная система охлаждения ключевых узлов;
- доступная стоимость;
- LED-подсветка;
- поддержка ряда полезных фирменных технологий.
Особенности:
- доступ к замене модулей оперативной памяти усложнен при установленной видеокарте;
- ограничение по одновременному использованию некоторых интерфейсов дисковой подсистемы.
Автор: Константин Шорохов
Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
