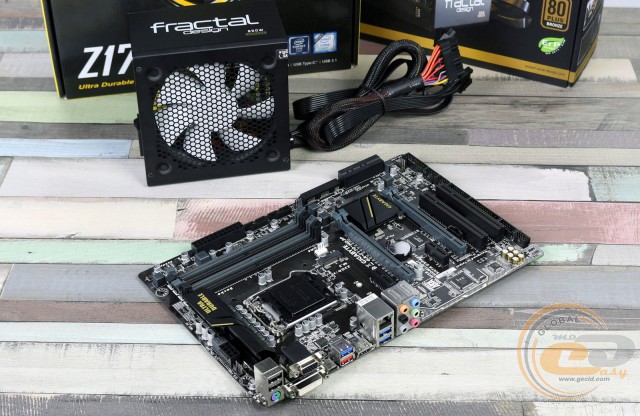

Обзор и тестирование материнской платы GIGABYTE GA-Z170-HD3P

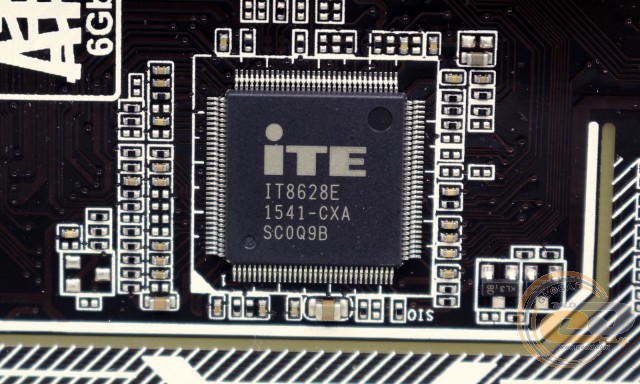

Возможности Multi I/O возложены на микросхему ITE IT8628E, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111HS. А с помощью ПО cFosSpeed Internet Accelerator Software, доступного для загрузки на странице поддержки материнской платы, можно установить приоритеты на доступ к сетевым ресурсам.

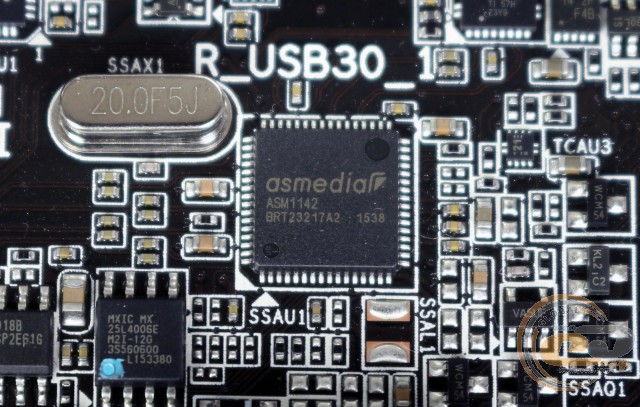

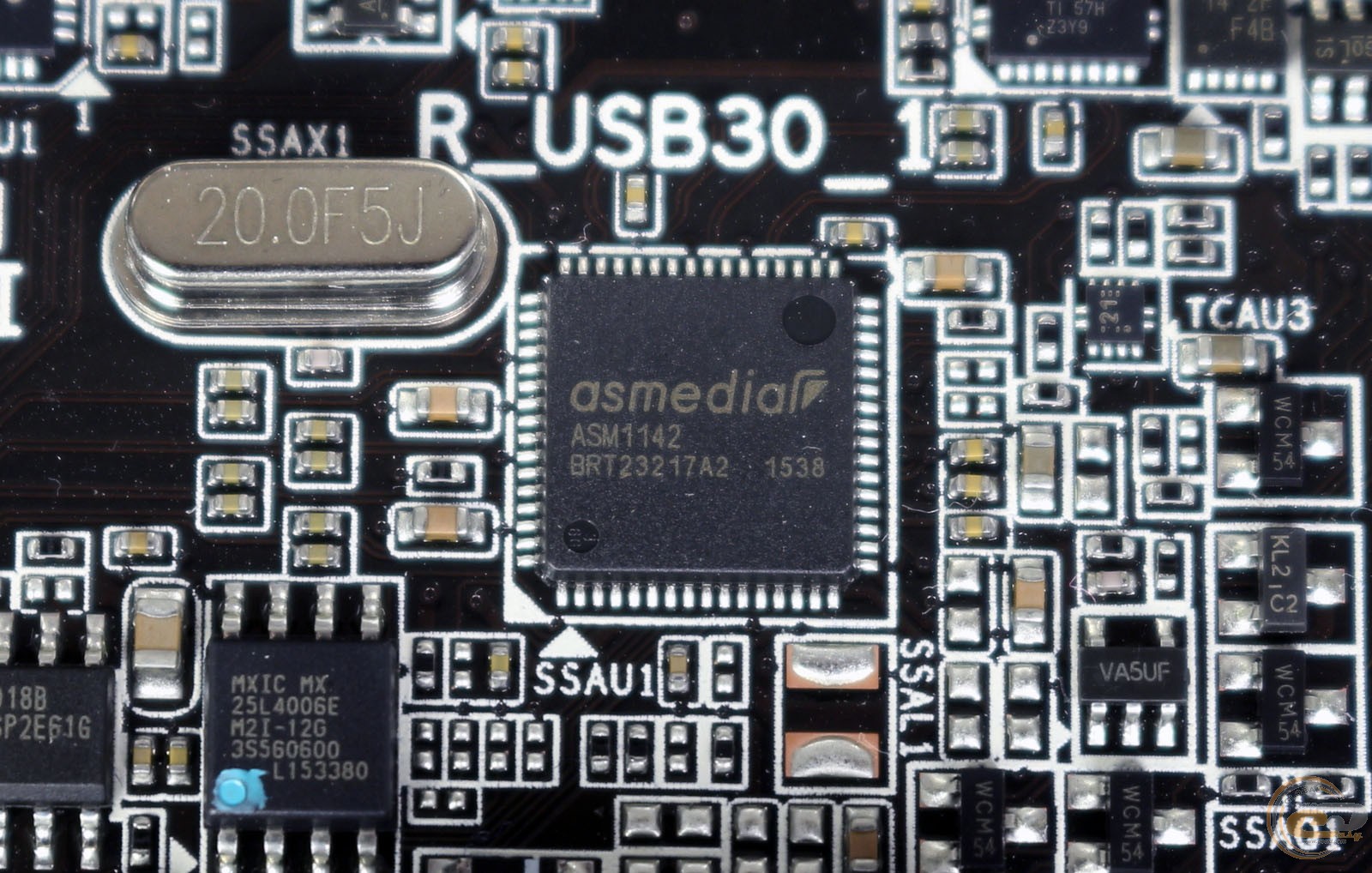

Корректная работа двух портов USB 3.1 обеспечена силами микросхемы ASMedia ASM1142.

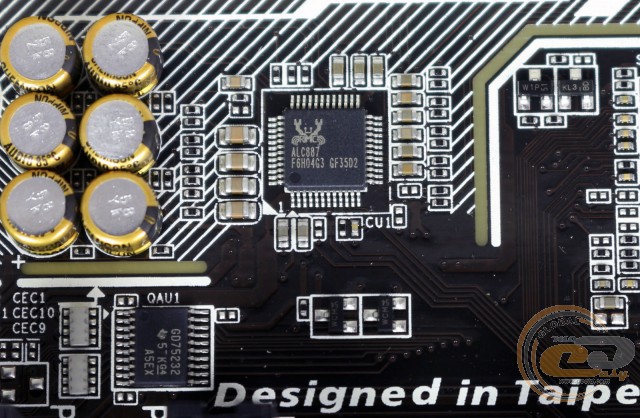

Звуковая подсистема рассматриваемой модели основана на 8-канальном HDA-кодеке Realtek ALC887. В его обвязке использованы качественные японские аудиоконденсаторы, а сам звуковой тракт частично изолирован от наводок других компонентов.

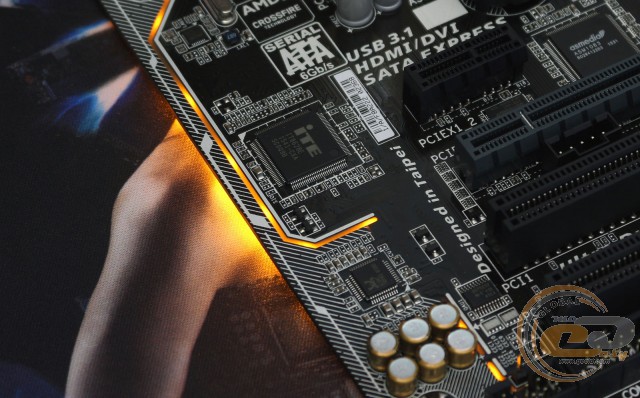

Любители моддинга по достоинству оценят наличие LED-подсветки.

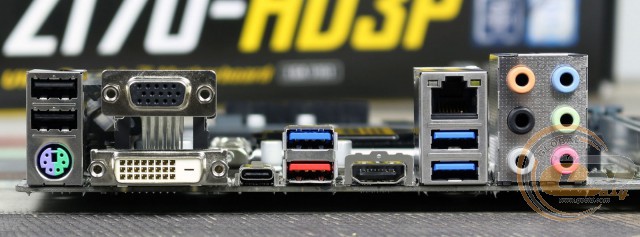

Интерфейсная панель модели GIGABYTE GA-Z170-HD3P включает в себя следующие порты:

• 1 x DVI-D;
• 1 x D-Sub;
• 1 x HDMI;
• 1 x PS/2 Combo;
• 1 x RJ45;
• 3 x USB 3.0;
• 1 x USB 3.1 Type-A;
• 1 x USB 3.1 Type-C;
• 2 x USB 2.0;
• 6 x аудиопортов.

Подобную компоновку можно охарактеризовать как отличную, так как она предлагает три видеовыхода (включая HDMI), поддержку большого количества портов USB (включая два USB 3.1, один из которых выполнен в формате Type-C) и удобное подключение многоканальной акустики. Отдельно выделим возможность вынести на заднюю панель порты COM и LPT при помощи соответствующих колодок на поверхности печатной платы.

У GIGABYTE GA-Z170-HD3P имеются хорошие возможности для организации охлаждения внутри системного корпуса. В наличии четыре разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как три других предназначены для системных вертушек.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности. К примеру, все настройки, связанные с ключевыми элементами системы, удобно расположены в разделе «M.I.T.». А в подразделе «Voltage» можно получить доступ к регулировкам напряжений на компонентах системы.

Возможности разгона

По традиции возможности по автоматическому разгону материнских плат компании GIGABYTE в BIOS представлены в качестве предустановленных профилей «CPU Upgrade». Воспользовавшись ими, мы получили следующие результаты.

«60% upgrade»

«80% upgrade»

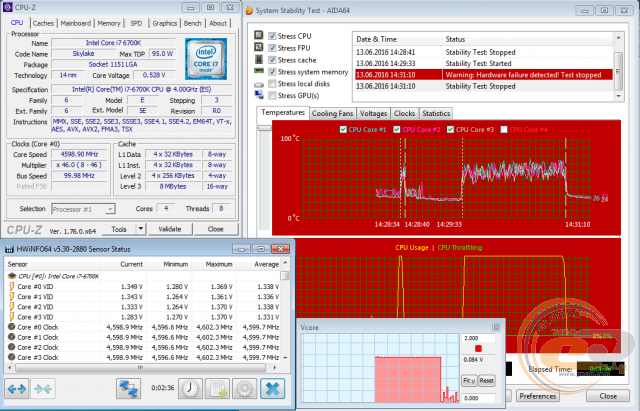

Максимальная частота процессора Intel Core i7-6700K составила 4600 МГц, однако в этом режиме система не прошла тест на стабильность. В свою очередь разгон до 4500 МГц прошел без проблем.

В комплекте с материнской платой поставляется фирменное ПО EasyTune, которое помимо остальных своих возможностей позволяет оперировать несколькими режимами работы системы в зависимости от текущих задач пользователя.

«4400 МГц»

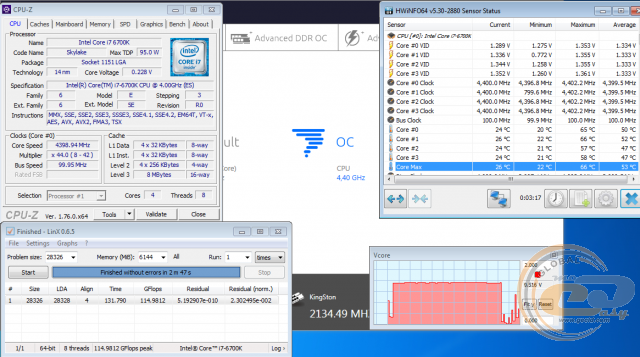

«4500 МГц»

«4600 МГц»

«AutoTuning»

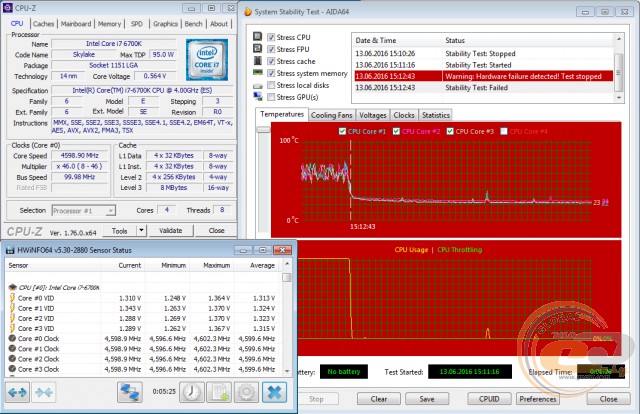

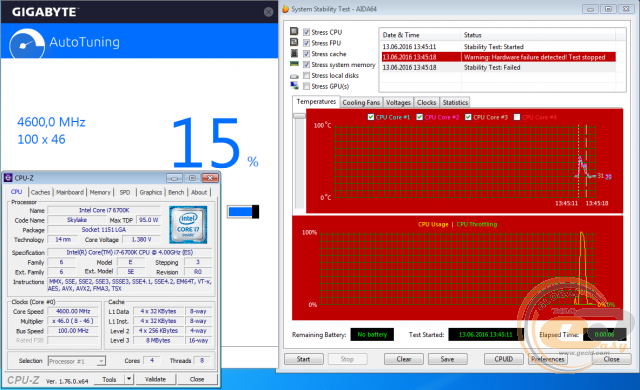

Данные режимы предлагают похожие профилям в BIOS (CPU Upgrade) возможности. Максимальный полученный нами результат составил 4600 МГц, однако, как и в случае с упомянутыми выше профилями, на частоте 4600 МГц стресс-тест AIDA система не прошла. Впрочем, это не исключает их работоспособность при повседневной эксплуатации.

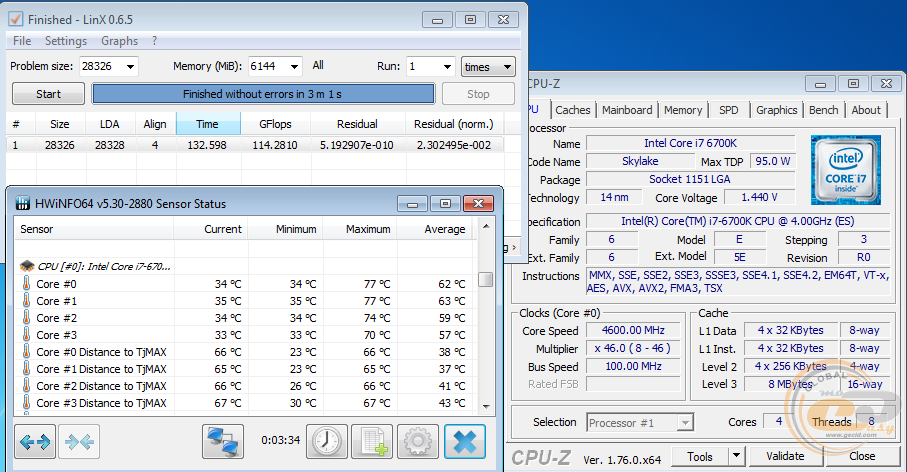

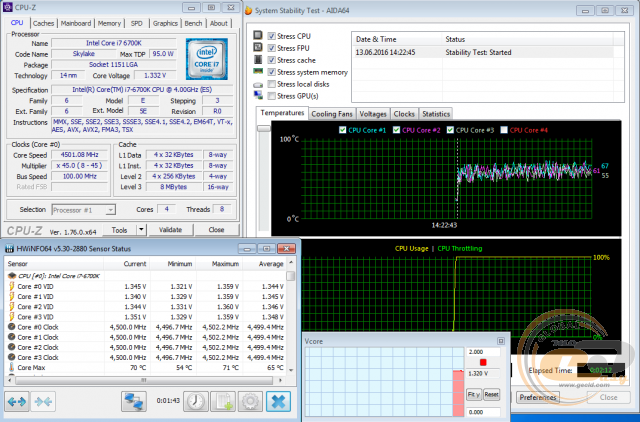

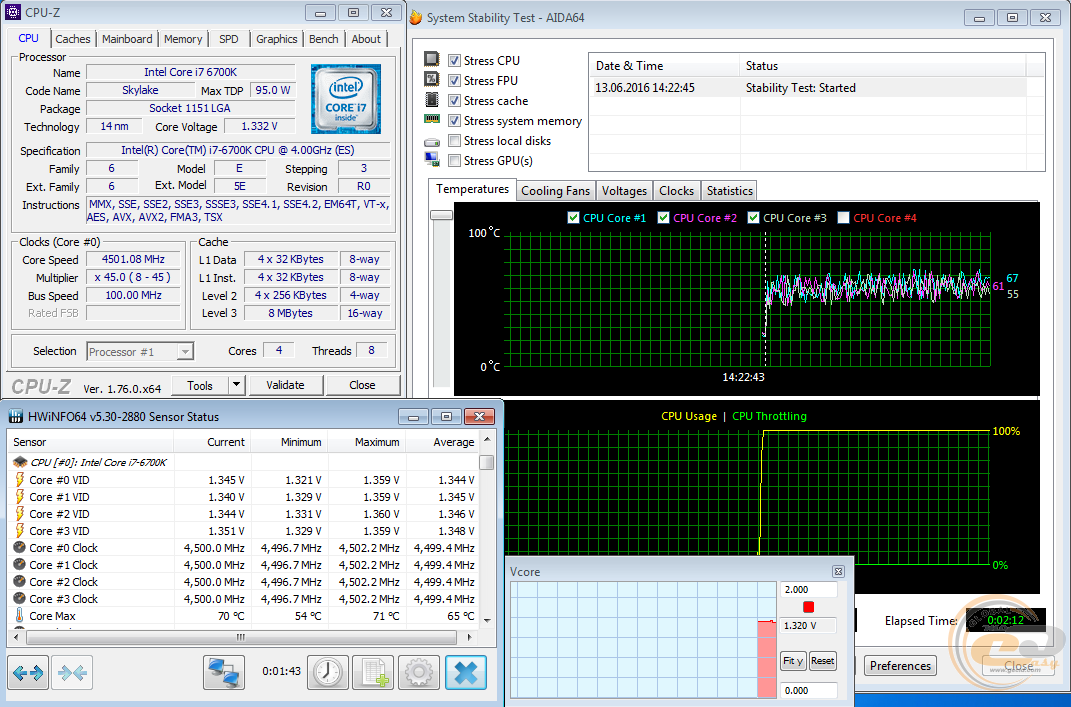

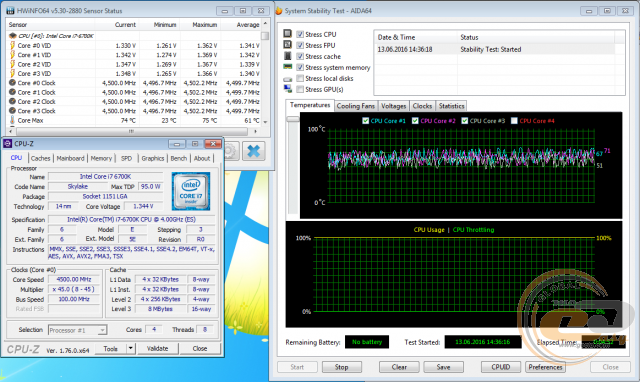

По итогам ручного разгона рабочая частота тестового процессора составила 4600 МГц при напряжении 1,440 В. При этом никаких проблем со стабильностью работы, включая прохождение бенчмарка LinX 0.6.5 замечено не было.

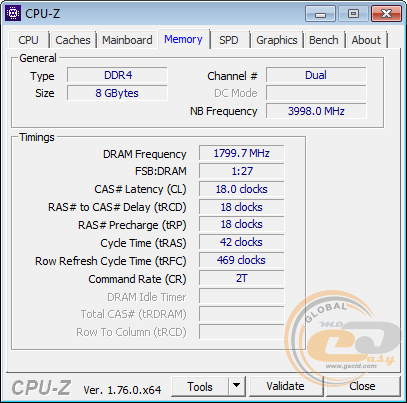

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 были успешно разогнаны до скорости DDR4-3600 МГц. Получить более высокий результат не помогло ни поднятие напряжения до 1,45 В, ни повышение таймингов.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-Z170-HD3P использовалось следующее оборудование:

Результаты тестов

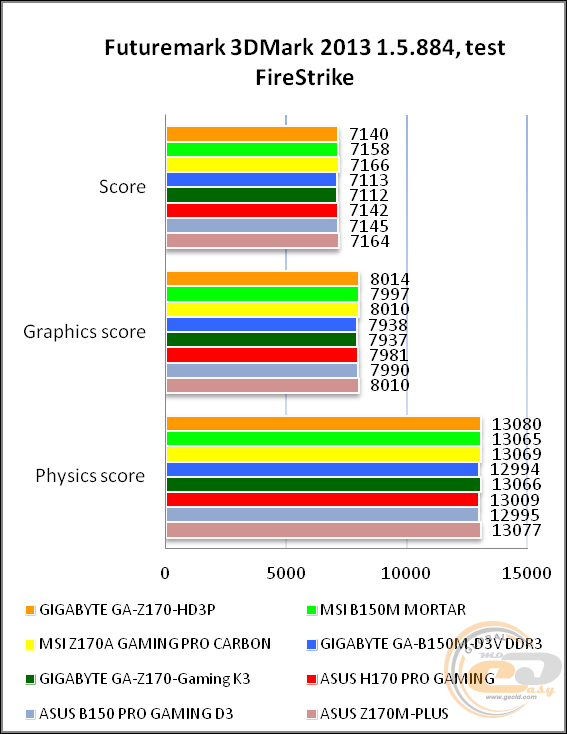

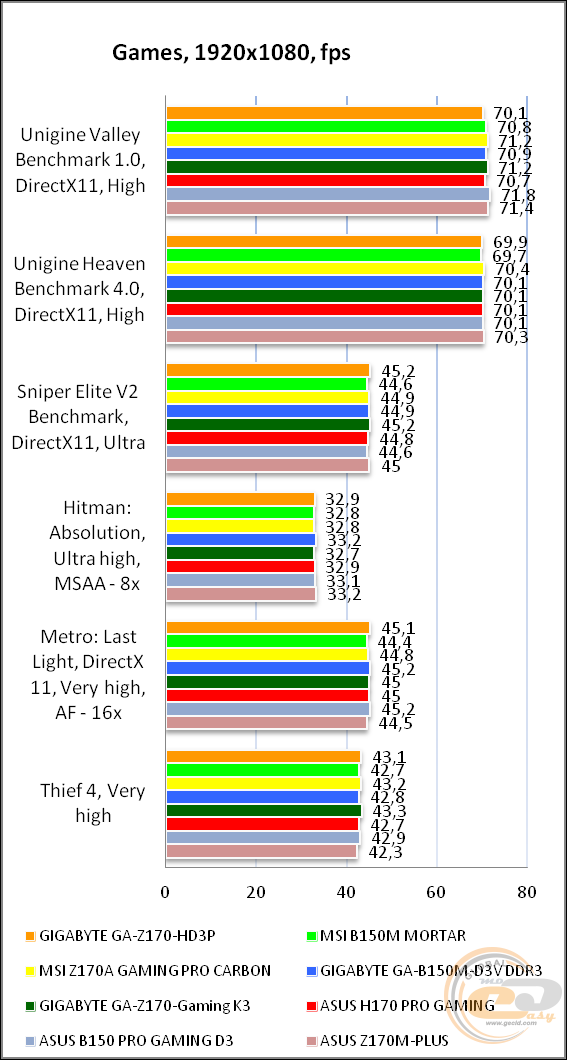

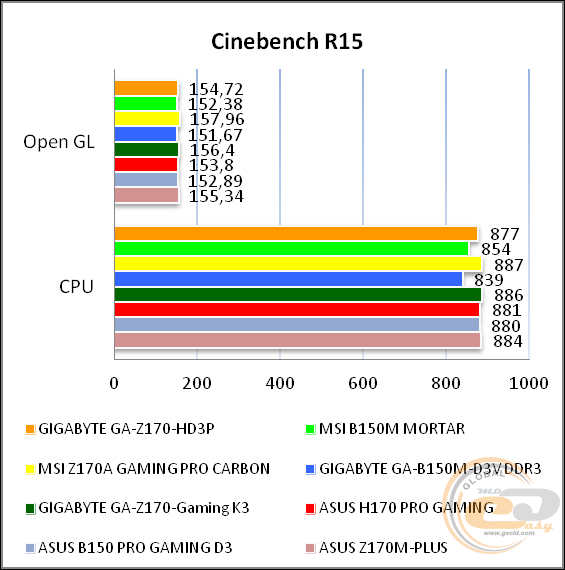

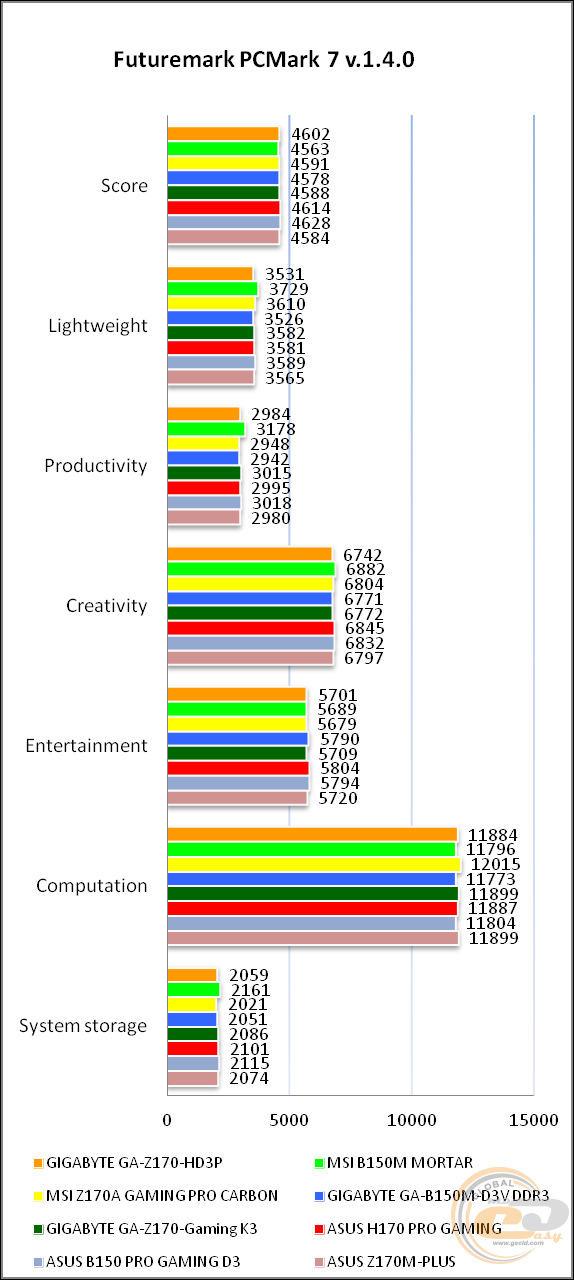

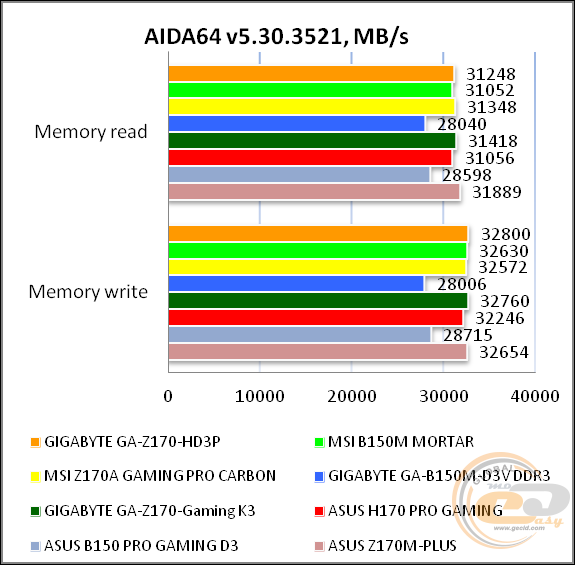

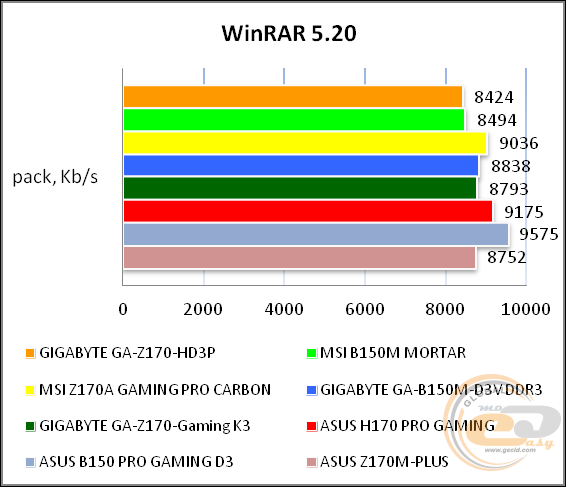

Продемонстрированные результаты указывают на высокий уровень качества исполнения новинки. Их достижению сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Несмотря на использование далеко не флагманского аудиокодека, звуковая подсистема тестируемой материнской платы произвела хорошее впечатление. Ее возможностей будет вполне достаточно для повседневного использования нетребовательными пользователями, однако до уровня аудиотракта GIGABYTE GA-Z170-Gaming K3 ей далеко.

Выводы

Материнская плата GIGABYTE GA-Z170-HD3P нацелена на решение широкого круга задач. Три интерфейса SATA Express с пропускной способностью 16 Гбит/с и один M.2 Socket 3 позволят реализовать емкую и высокоскоростную дисковую подсистему. Разнообразие слотов расширения обеспечит возможность подключения даже устаревших карт. Поддержка портов COM и LTP придется кстати в офисных системах, а четыре DDR4-слота, поддержка надежной подсистемы питания, наличие современных интерфейсов (USB 3.1 и Thunderbolt) и возможности разгона поспособствуют созданию производительного домашнего компьютера.

Конечно, если вы задались целью собрать игровую систему, тогда вам может больше понравиться модель GIGABYTE GA-Z170-Gaming K3, которая при схожей стоимости предлагает сетевой контроллер геймерского уровня и усиленную аудиоподсистему.

К слабым сторонам GIGABYTE GA-Z170-HD3P можно отнести лишь строгий дизайн и использование аудиокодека начального уровня. С другой стороны, многие пользователи редко заглядывают в системный корпус, поэтому особых дизайнерских изысков они и не требуют. Меломаны же все равно не удовлетворятся даже топовым кодеком, а будут покупать дискретную звуковую карту. Поэтому можно по-разному оценивать функциональное наполнение новинки, но в любом случае ей есть что предложить пользователям.

Достоинства:

• поддержка интерфейса M.2 Socket 3 с пропускной способностью до 32 Гбит/с;
• наличие трех портов SATA Express с пропускной способностью до 16 Гбит/с;
• поддержка двух интерфейсов USB 3.1, включая один USB 3.1 Type-C;
• продуманная компоновка печатной платы;
• поддержка ПО cFosSpeed Internet Accelerator Software для приотизации сетевого трафика;
• разнообразный набор слотов расширения;
• хороший набор портов на интерфейсной панели;
• поддержка автоматического и ручного разгона процессора и памяти;
• поддержка ряда полезных фирменных технологий и утилит.

Особенности:

• ограничение по одновременному использованию слотов PCI Express 3.0 x16 (x4) и одного PCI Express 3.0 x1.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.
