Обзор и тестирование материнской платы GIGABYTE GA-Z170X-Gaming 5-EU

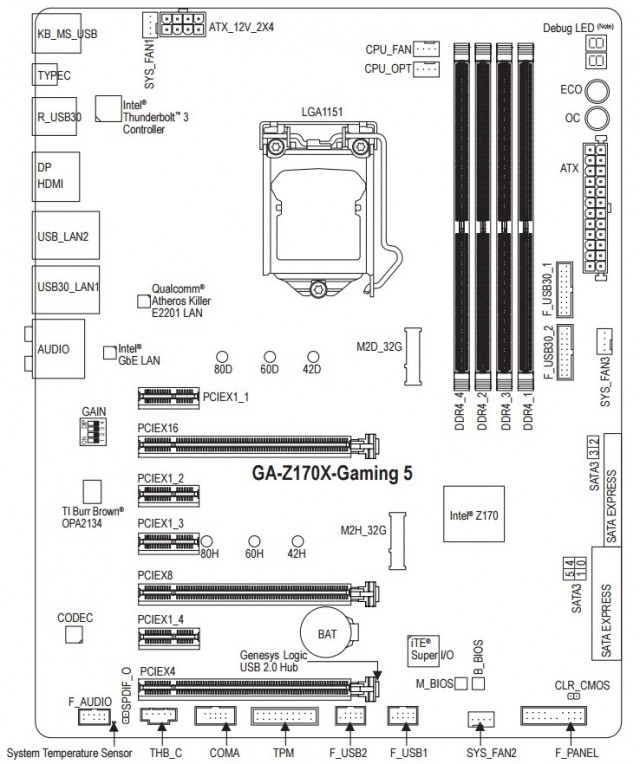

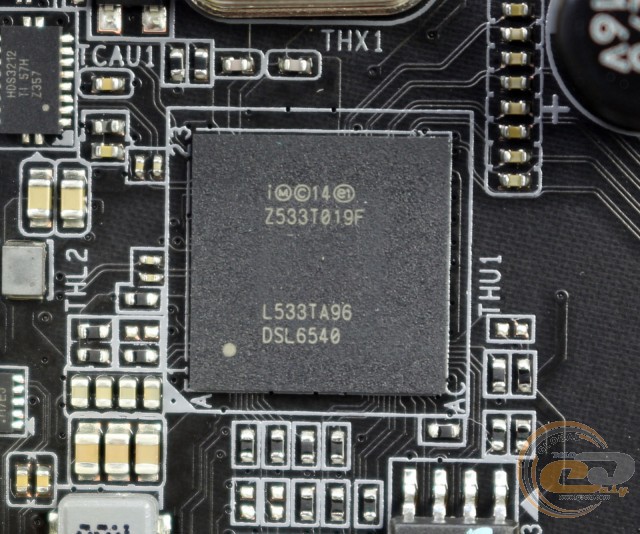

Корректная работа двух портов USB 3.1 обеспечена силами микросхемы Intel DSL6540.

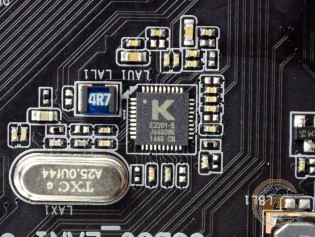

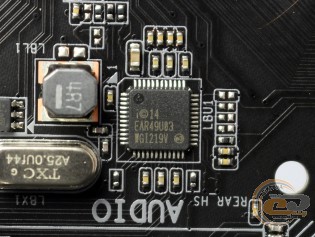

Для поддержки сетевых соединений служат два гигабитных LAN-контроллера: Intel WGI219V и Qualcomm Atheros Killer E2201. Последний обладает рядом аппаратных и программных преимуществ для повышения скорости обработки игрового сетевого трафика.

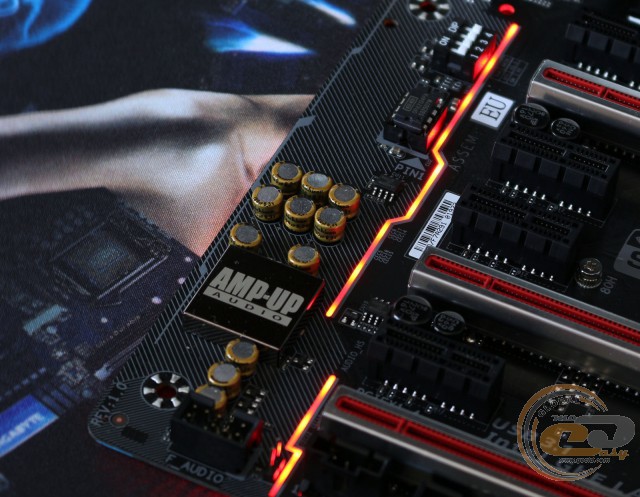

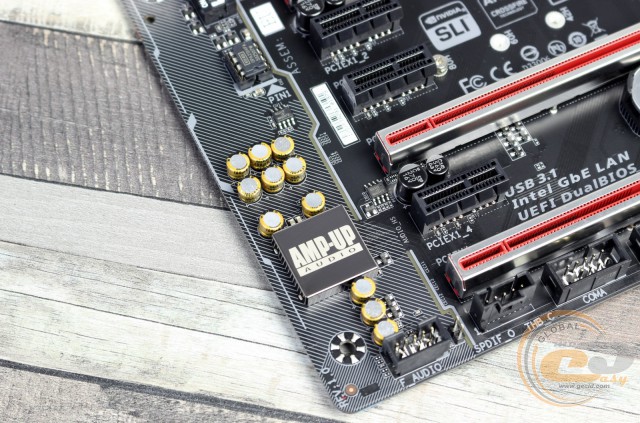

Звуковая подсистема рассматриваемой материнской платы основана на флагманском 8-канальном HDA-кодеке Realtek ALC1150. Стоит отдать должное инженерам компании GIGABYTE, ведь в данном случае речь идет не о «просто предустановленном кодеке», а о продуманном дизайне целой аудиоподсистемы, каждый элемент которой ориентирован на достижение максимальной эффективности. Она включает в себя специальные аудиоконденсаторы от компании Nichicon и предустановленный усилитель TI OPA2134PA. Согласно характеристике производителя, он обладает нейтральной окраской звучания и подходит для всех жанров музыки. Также существует возможность его легкой замены на другой, который имеет более узкую направленность на определенный музыкальный жанр. Дополнительно отметим наличие защитного кожуха для экранирования аудиокодека и возможность управления мощностью звукового сигнала при помощи набортных переключателей (усиление в 2,5 и 6 раз). Особого внимания заслуживает программное обеспечение Sound Blaster X-Fi MB3 для доводки качества звука до требуемого уровня.

Также выделим приятный бонус в виде подсветки области текстолита со звуковой подсистемой. При помощи комплектного ПО пользователь сможет выбрать режим ее работы.

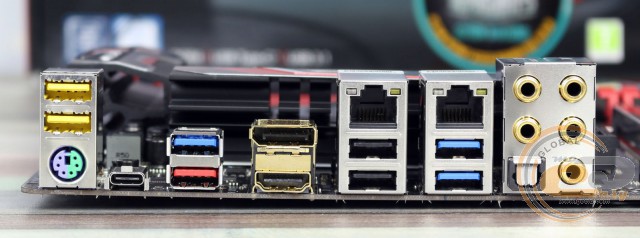

На интерфейсную панель тестируемой модели выведены следующие порты:

• 1 x HDMI;
• 1 x DisplayPort;
• 2 x RJ45;
• 3 x USB 3.0;
• 4 x USB 2.0;
• 1 х USB 3.1 Type-C;
• 1 х USB 3.1 Type-A;
• 1 x PS/2 Combo;
• 1 х оптический S/PDIF out;
• 5 x аудиопортов.

Данную компоновку можно смело назвать очень удачной, благо в наличии два современных видеовыхода, удобное подключение многоканальной акустики, большое количество портов USB (включая два USB 3.1), а также два сетевых разъема. Дополнительно выделим два специальных порта USB 2.0, которые предназначены для подключения внешней звуковой платы благодаря реализации технологии USB DAC-UP.

Возможности организации охлаждения внутри системного корпуса у GIGABYTE GA-Z170X-Gaming 5-EU очень хорошие. В наличии пять 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, в то время как три других предназначены для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности. И даже имеет русскую локализацию, которая поможет неопытным пользователям сориентироваться в разнообразии. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон и мониторинг ключевых узлов.

Возможности разгона

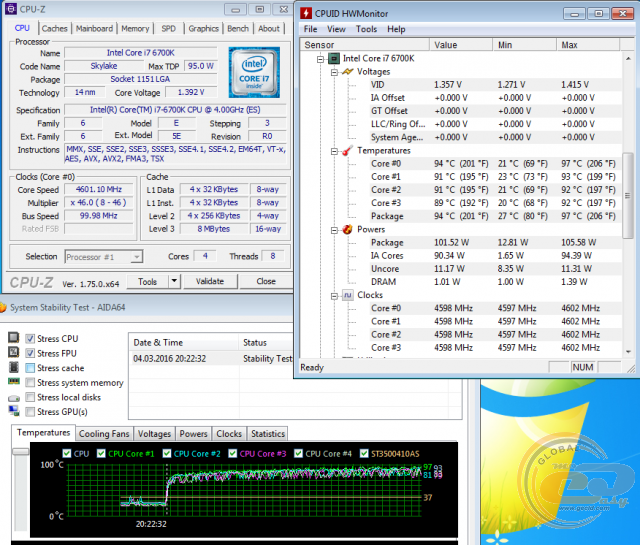

По традиции возможности по автоматическому разгону материнских плат компании GIGABYTE в BIOS представлены в качестве предустановленных профилей «CPU Upgrade», которые позволили повысить максимальную частоту процессора Intel Core i7-6700K до уровня 4600 МГц при напряжении 1,415 В.

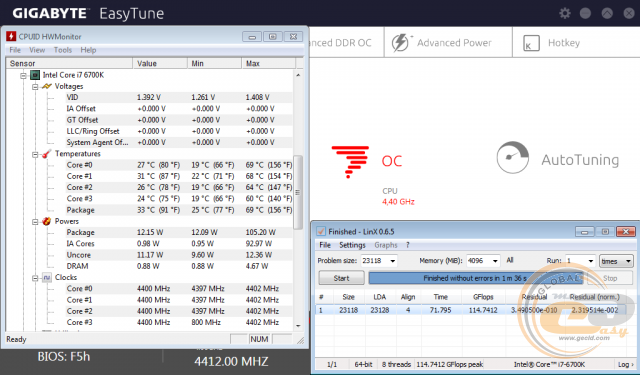

В комплекте с материнской платой поставляется фирменное ПО EasyTune, которое помимо остальных своих возможностей позволяет оперировать несколькими режимами работы системы в зависимости от текущих задач пользователя. Воспользовавшись одним из режимов, мы получили частоту 4400 МГц при напряжении 1,408 В. Также активировать данный профиль автоматического разгона можно при помощи кнопки на печатной плате.

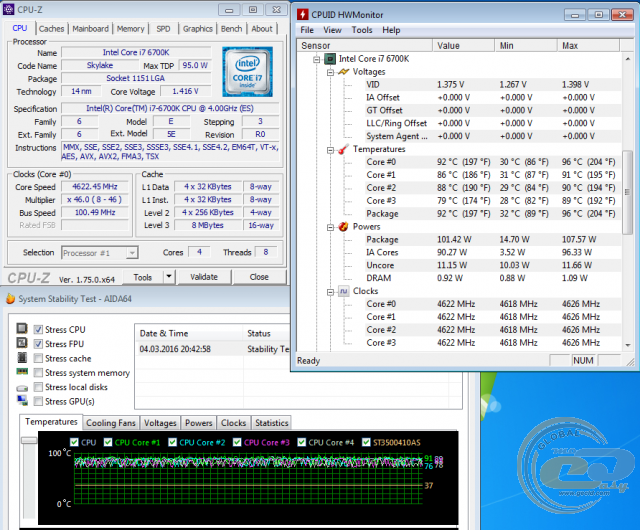

По итогам ручного разгона стабильная рабочая частота тестового процессора составила 4626 МГц при напряжении 1,398 В.

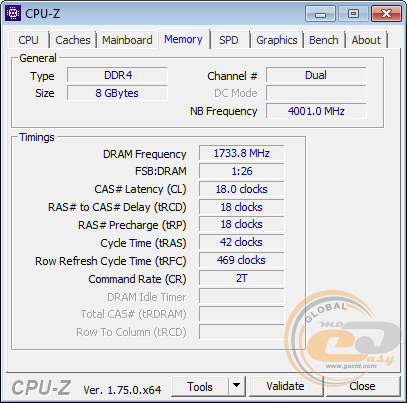

Тестовые модули оперативной памяти с номинальной рабочей частотой 2400 МГц были успешно разогнаны до скорости DDR4-3466 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-Z170X-Gaming 5-EU использовалось следующее оборудование:

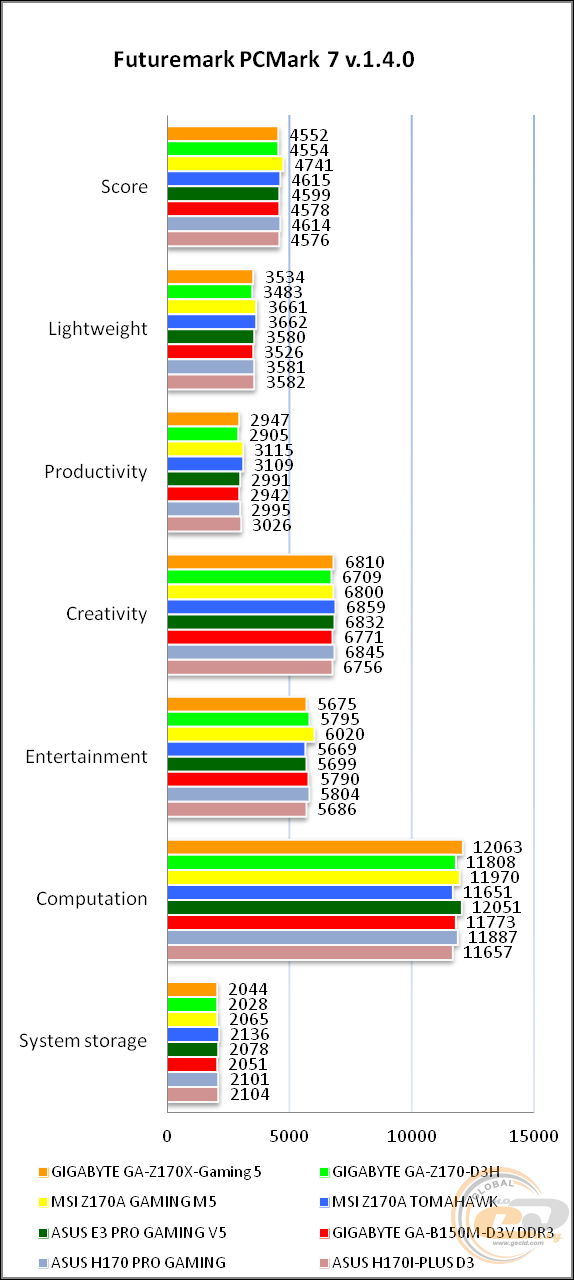

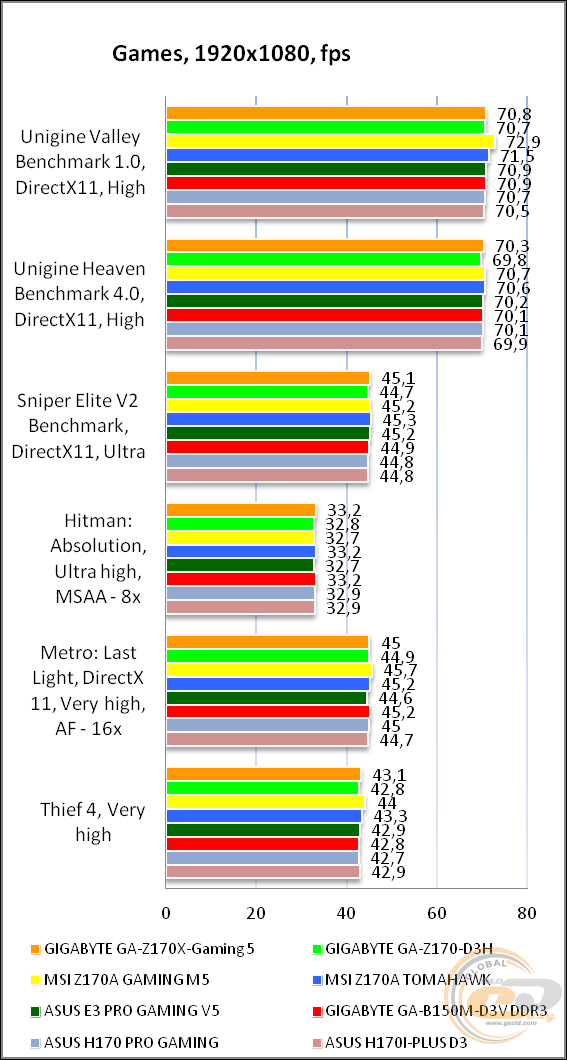

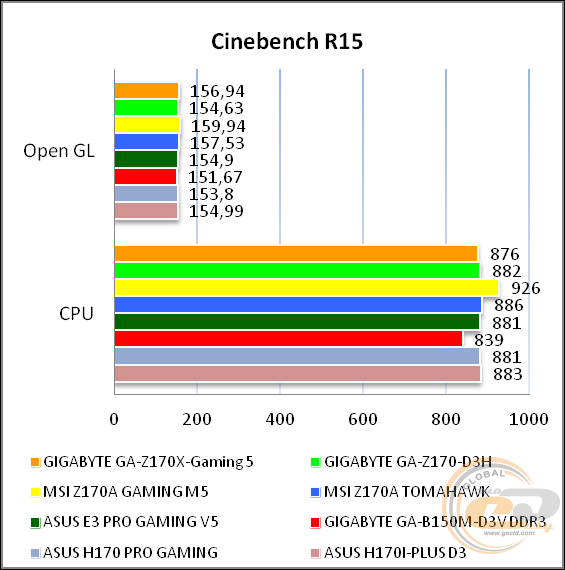

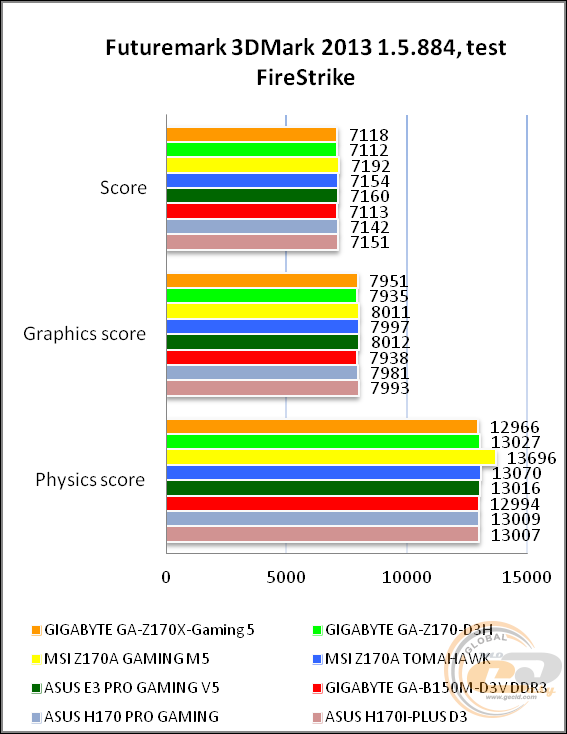

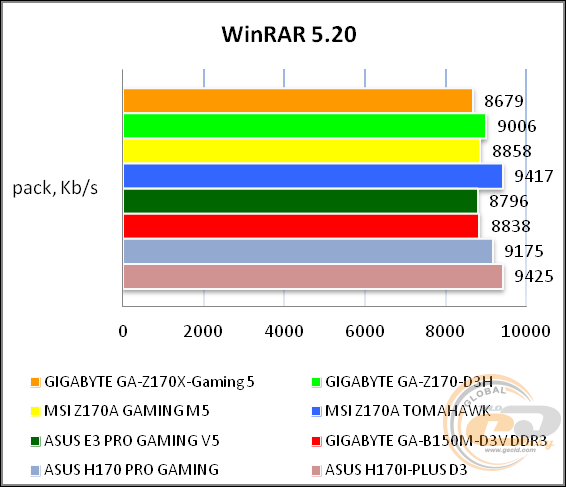

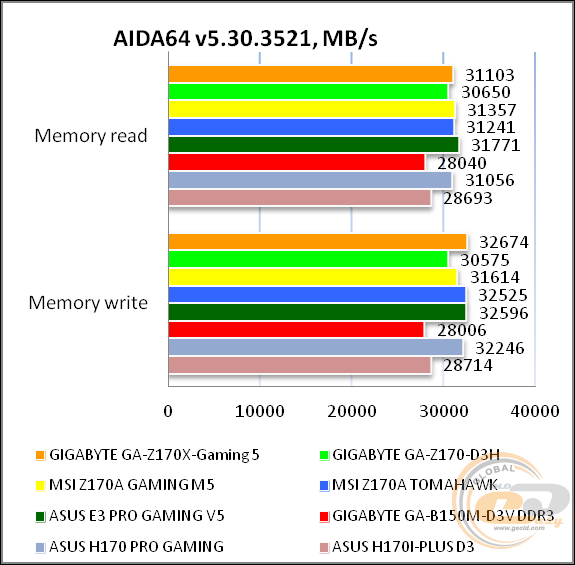

Результаты тестов

Продемонстрированные результаты указывают на высокий уровень качества исполнения новинки. Их достижению сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC1150

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема материнской платы GIGABYTE GA-Z170X-Gaming 5-EU произвела хорошее впечатление. Благодаря использованию флагманского аудиокодека и целого ряда упомянутых выше доработок она демонстрирует очень высокое качество воспроизведения звука.

Выводы

Подводя итоги тестирования материнской платы GIGABYTE GA-Z170X-Gaming 5-EU, можно отметить, что она является отличной моделью для пользователей, отдающих предпочтение качественным и надежным игровым системам с одной или двумя видеокартами.

Среди ключевых преимуществ новинки стоит отметить надежную элементную базу, усиленную подсистему питания, отличную звуковую подсистему с рядом полезных доработок, а также наличие двух сетевых контроллеров, включая Qualcomm Atheros Killer E2201 с возможностью приоритизации игрового или мультимедийного сетевого трафика.

Отдельного упоминания заслуживает удачная конфигурация интерфейсной панели, расширенный комплект поставки, а также очень хорошие возможности по ручному и автоматическому разгону при помощи предустановленных профилей. А среди особенностей отметим лишь некоторые ограничения по одновременному использованию интерфейсов дисковой подсистемы.

В итоге GIGABYTE GA-Z170X-Gaming 5-EU станет отличным выбором для сборки игровой машины высокого уровня.

Достоинства:

• поддержка двух интерфейсов M.2 Socket 3 с пропускной способностью до 32 Гбит/с;
• наличие трех портов SATA Express с пропускной способностью до 16 Гбит/с;
• хороший разгонный потенциал;
• поддержка двух портов USB 3.1;
• улучшенная аудиоподсистема;
• два сетевых контроллера, включая игровой Qualcomm Atheros Killer E2201;
• хороший набор портов на интерфейсной панели;
• поддержка ряда полезных фирменных технологий и утилит;
• хорошее ценовое позиционирование;
• подарок для новичков игры World of Warships.

Особенности:

• ограничение на одновременное использование интерфейсов дисковой подсистемы.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
