Обзор и тестирование материнской платы GIGABYTE GA-Z170XP-SLI
23-02-2016

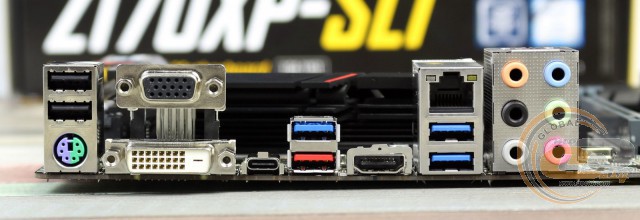

Интерфейсная панель модели GIGABYTE GA-Z170XP-SLI включает в себя следующие порты:
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x HDMI;
- 1 x PS/2 Combo;
- 1 x RJ45;
- 3 x USB 3.0;
- 1 x USB 3.1 Type-C;
- 1 x USB 3.1 Type-A;
- 2 x USB 2.0;
- 6 x аудиопортов.

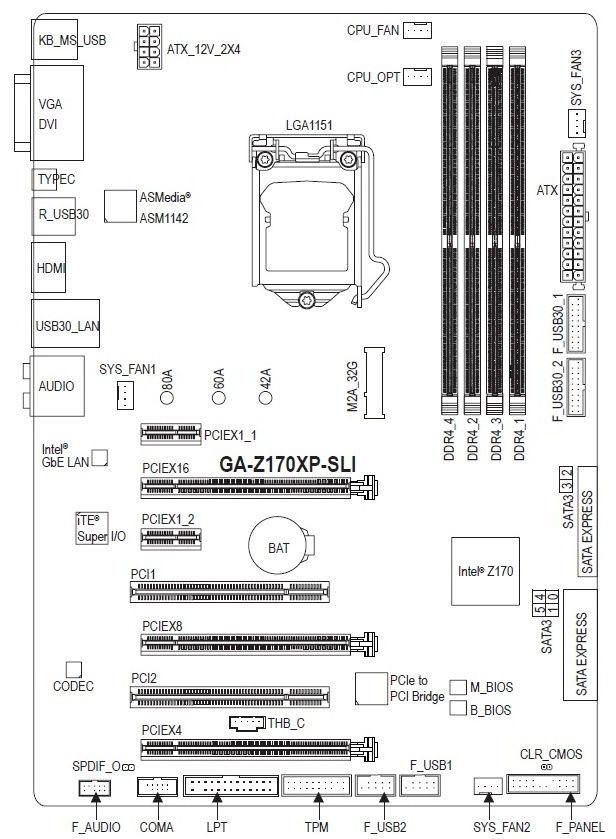

Подобную компоновку можно охарактеризовать как отличную, так как она предлагает три видеовыхода (включая HDMI), поддержку большого количества портов USB (включая два USB 3.1) и удобное подключение многоканальной акустики. Отдельно выделим возможность вынести на заднюю панель порты COM и LPT при помощи соответствующих колодок на поверхности печатной платы.
У GIGABYTE GA-Z170XP-SLI имеются широкие возможности для организации охлаждения внутри системного корпуса. В наличии пять 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, тогда как три других предназначены для системных вертушек.
UEFI BIOS
Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности, и даже имеет русскую локализацию, которая поможет неопытным пользователям сориентироваться в доступном разнообразии опций. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон и мониторинг ключевых узлов.
Возможности разгона
Возможности по автоматическому разгону в BIOS представлены в качестве предустановленных профилей «Performance Upgrade», при активации которых вместе с частотой процессора увеличивается и скорость работы оперативной памяти. Воспользовавшись ими, мы получили следующие результаты.
«100% upgrade»

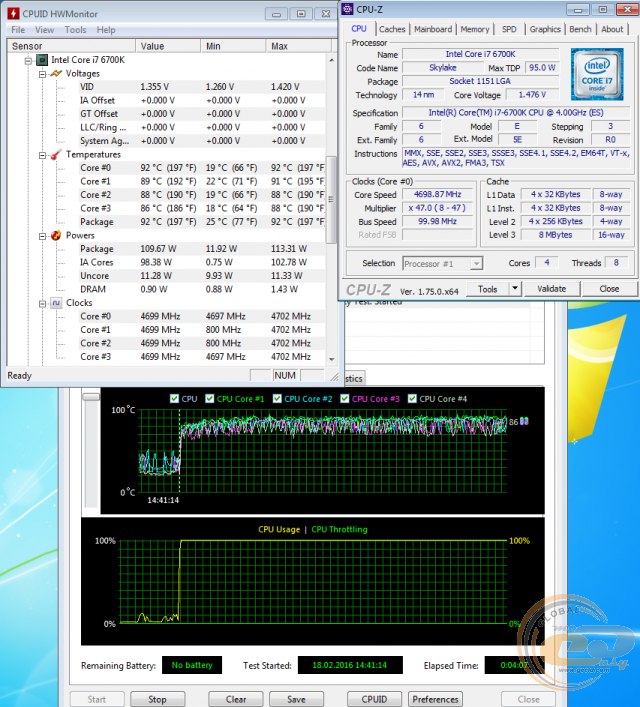

Максимальная частота процессора Intel Core i7-6700K составила 4702 МГц при напряжении 1,420 В.
Однако тест стабильности в LinX в таком режиме система не прошла, хотя прохождение стресс-теста в бенчмарке AIDA64 проблем не вызвало.
В комплекте с материнской платой поставляется фирменное ПО EasyTune, которое позволяет оперировать несколькими режимами работы системы в зависимости от текущих задач пользователя.

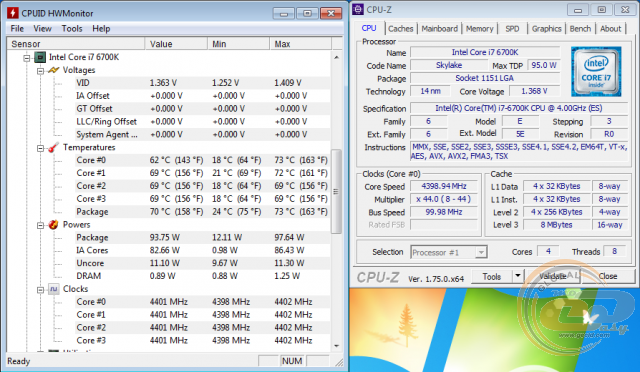

«4400 МГц»
«AutoTuning»

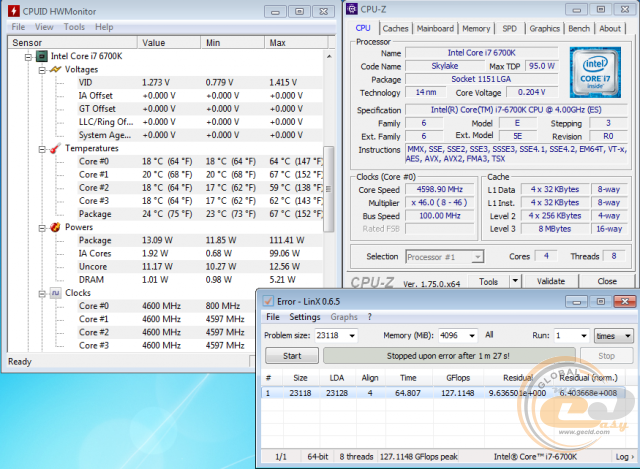

Данные режимы предлагают похожие профилям в BIOS (CPU Upgrade) возможности. Максимальный полученный нами результат составил 4602 МГц при напряжении 1,408 В.

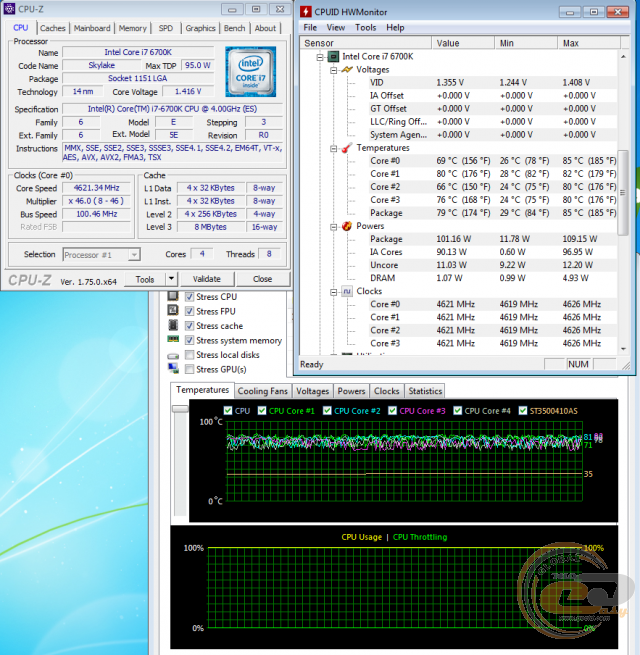

По итогам ручного разгона стабильная рабочая частота тестового процессора составила 4626 МГц при напряжении 1,408 В.
Оперативная память DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 без проблем заработала на частоте DDR4-3600 МГц.

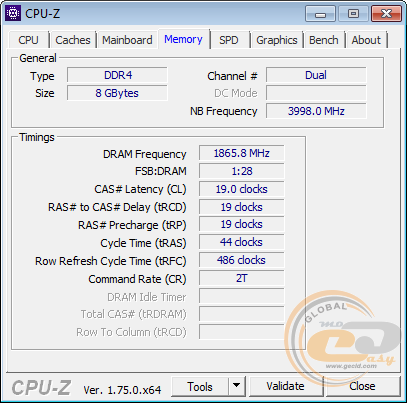

При помощи повышения напряжения до 1,42 В и поднятия таймингов удалось разогнать память до DDR4-3730 МГц.
Тестирование
Для проверки возможностей материнской платы GIGABYTE GA-Z170XP-SLI использовалось следующее оборудование:
Процессор |
Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ) |
Кулер |
Scythe Kama Angle Rev.B |
Оперативная память |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Видеокарта |
MSI R9 285 GAMING 2G (2 ГБ GDDR5) |
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120 мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

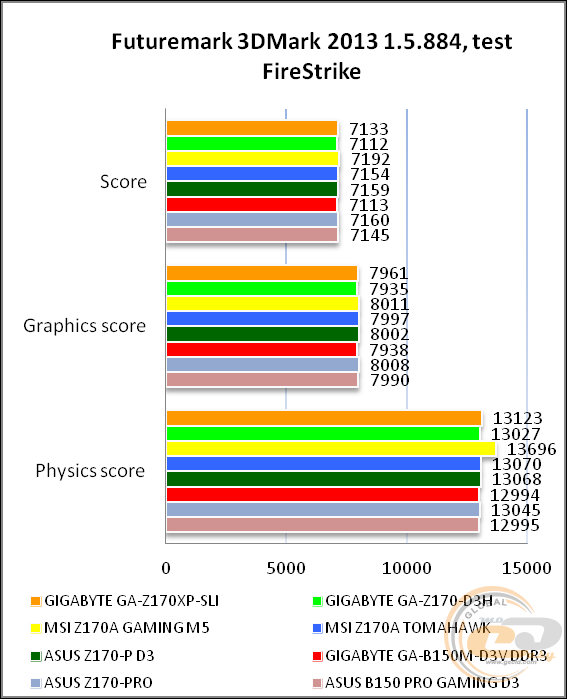

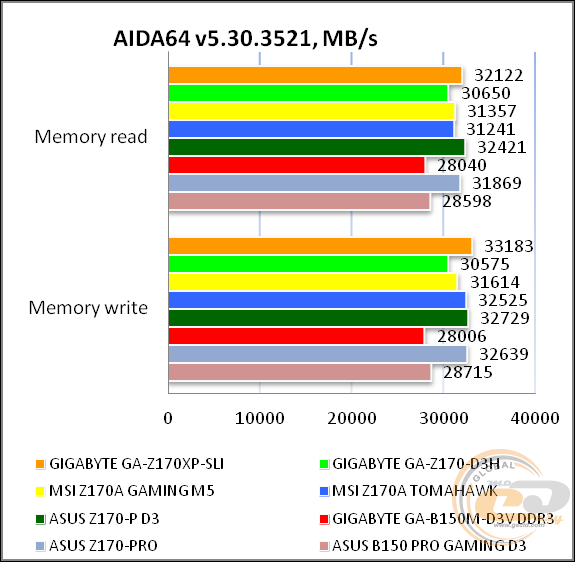

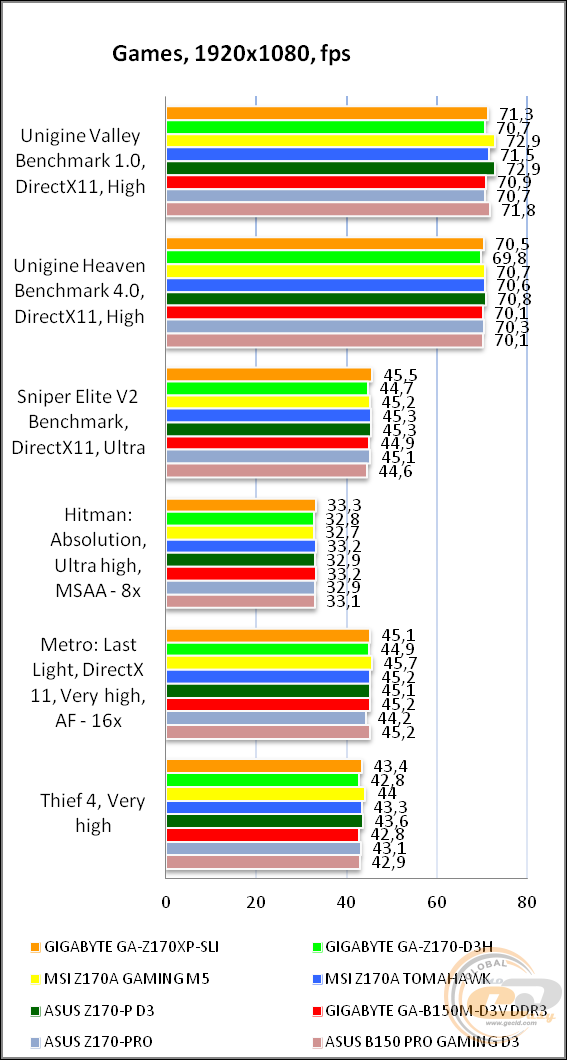

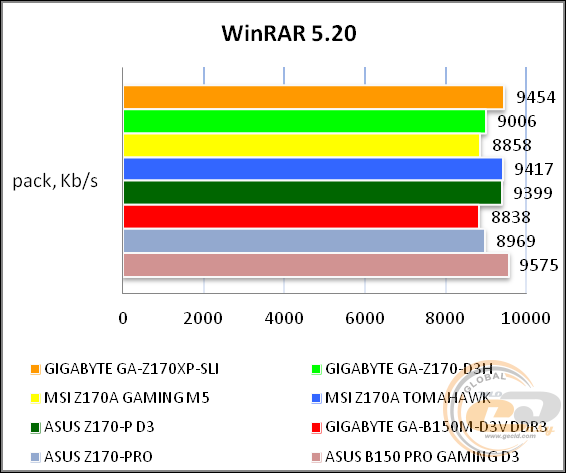

Результаты тестов
Продемонстрированные результаты указывают на высокий уровень качества исполнения новинки. Их достижению сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC1150
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.48, +0.09 |
Очень хорошо |
Уровень шума, дБ (А) |
-90.6 |
Очень хорошо |
Динамический диапазон, дБ (А) |
90.5 |
Очень хорошо |
Гармонические искажения, % |
0.104 |
Средне |
Гармонические искажения + шум, дБ(A) |
-54.3 |
Плохо |
Интермодуляционные искажения + шум, % |
0.214 |
Средне |
Взаимопроникновение каналов, дБ |
-90.3 |
Отлично |
Интермодуляции на 10 кГц, % |
0.352 |
Средне |
Общая оценка |
|
Хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.31, +0.13 |
Очень хорошо |
Уровень шума, дБ (А) |
-103.3 |
Отлично |
Динамический диапазон, дБ (А) |
103.4 |
Отлично |
Гармонические искажения, % |
0.010 |
Хорошо |
Гармонические искажения + шум, дБ(A) |
-77.6 |
Средне |
Интермодуляционные искажения + шум, % |
0.010 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-96.7 |
Отлично |
Интермодуляции на 10 кГц, % |
0.011 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Звуковая подсистема материнской платы GIGABYTE GA-Z170XP-SLI произвела хорошее впечатление. Благодаря использованию флагманского аудиокодека и целого ряда упомянутых выше доработок она демонстрирует очень высокое качество воспроизведения звука.
Выводы
Формально GIGABYTE GA-Z170XP-SLI не является геймерской моделью, однако по своим характеристикам отлично подойдет для сборки хорошей игровой системы с парой видеокарт. К ее достоинствам можно смело отнести отличную конфигурацию интерфейсной панели, флагманский звуковой кодек, хорошие возможности по организации дисковой подсистемы, поддержку интерфейсов USB 3.1, приятный дизайн и хороший комплект поставки. Также в наличии есть хорошие возможности по ручному и автоматическому разгону.
Что же касается особенностей, то каких-либо критических недостатков в процессе тестирования замечено не было. Следует лишь быть аккуратным при подключении основного кабеля питания в виду отсутствия крепежных отверстий по краям правой стороны печатной платы.
В итоге GIGABYTE GA-Z170XP-SLI является очень удачной моделью с хорошим оснащением, сбалансированной стоимостью и богатыми возможностями, что и позволяет нам смело рекомендовать ее к покупке.
Достоинства:
- поддержка интерфейса M.2 Socket 3 с пропускной способностью до 32 Гбит/с;
- наличие трех портов SATA Express с пропускной способностью до 16 Гбит/с;
- хороший разгонный потенциал;
- поддержка интерфейсов USB 3.1;
- качественная аудиоподсистема;
- гигабитный сетевой контроллер от Intel с ПО cFosSpeed Internet Accelerator Software;
- хороший набор портов на интерфейсной панели;
- поддержка ряда полезных фирменных технологий и утилит;
- поддержка дизайна GIGABYTE Ultra Durable;
- хорошее ценовое позиционирование.
Особенности:
- слот PCI Express 3.0 x16 (x4) делит пропускную способность с одним из разъемов PCI Express 3.0 x1;
- отсутствие крепежных отверстий по краям правой стороны печатной платы.
Автор: Константин Шорохов
Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
