Обзор и тестирование материнской платы MSI Z170A SLI PLUS
24-03-2016
UEFI BIOS
В тестируемой модели используется фирменный предзагрузчик ClickBIOS 5, основанный на интерфейсе UEFI. Он отличается привлекательным графическим интерфейсом и удобством процесса внесения изменений в настройки. Опции, необходимые для тонкого конфигурирования системы, сгруппированы в разделе «OC», где при необходимости можно получить доступ к регулировке напряжений на различных компонентах. Также поддерживается сохранение пользовательских настроек BIOS в шести различных профилях и возможность загрузки необходимого профиля с USB-накопителя.
В разделе «Hardware Monitor» открывается доступ к наблюдению за системной температурой, температурой процессора и скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую частоту вращения лопастей вертушек. Дополнительно можно следить за напряжением на ядре процессора, графическом ядре, модулях памяти и на линиях питания +12В и +5В.
Возможности разгона

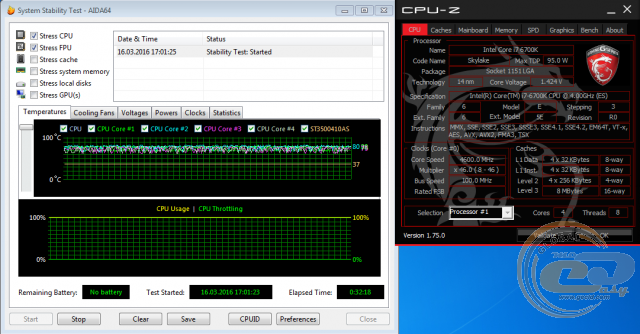

По итогам ручного разгона процессора Intel Core i7-6700K, его частота составила 4600 МГц при напряжении 1,424 В. Тест LinX 0.6.5 система в таком режиме не проходила, хотя с остальными бенчмарками проблем не было. Полностью стабильная работа ЦП достигнута при частоте 4570 МГц.

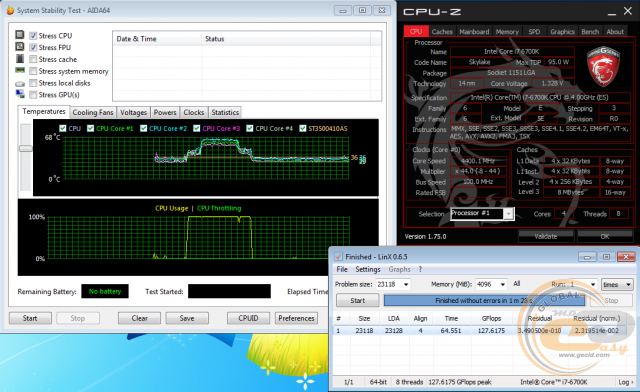

Использование возможностей автоматического разгона при помощи фирменной технологии OC Genie 4 позволило повысить частоту процессора до 4400 МГц при напряжении 1,328 В.

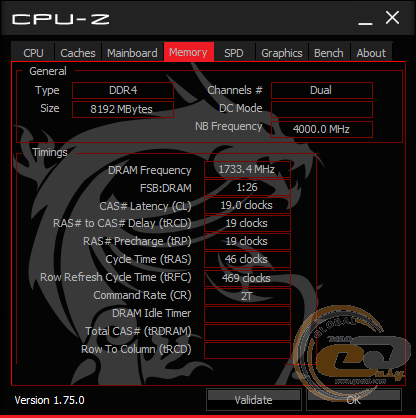

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 запустились на скорости DDR4-3466,8 МГц после повышения таймингов.
Тестирование
Для проверки возможностей материнской платы MSI Z170A SLI PLUS использовалось следующее оборудование:
Процессор |
Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ) |
Кулер |
Scythe Kama Angle Rev.B |
Оперативная память |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Видеокарта |
MSI R9 285 GAMING 2G (2 ГБ GDDR5) |
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

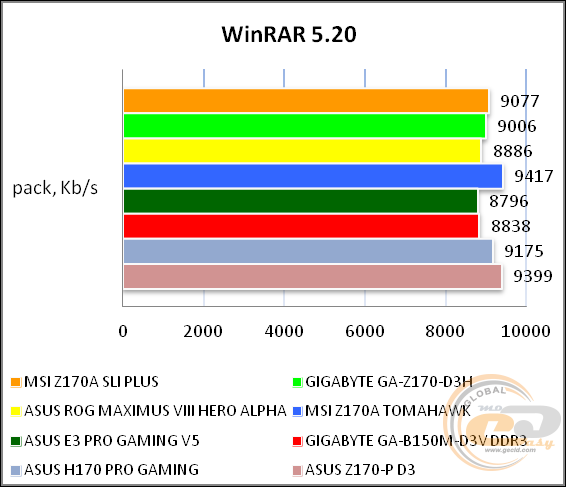

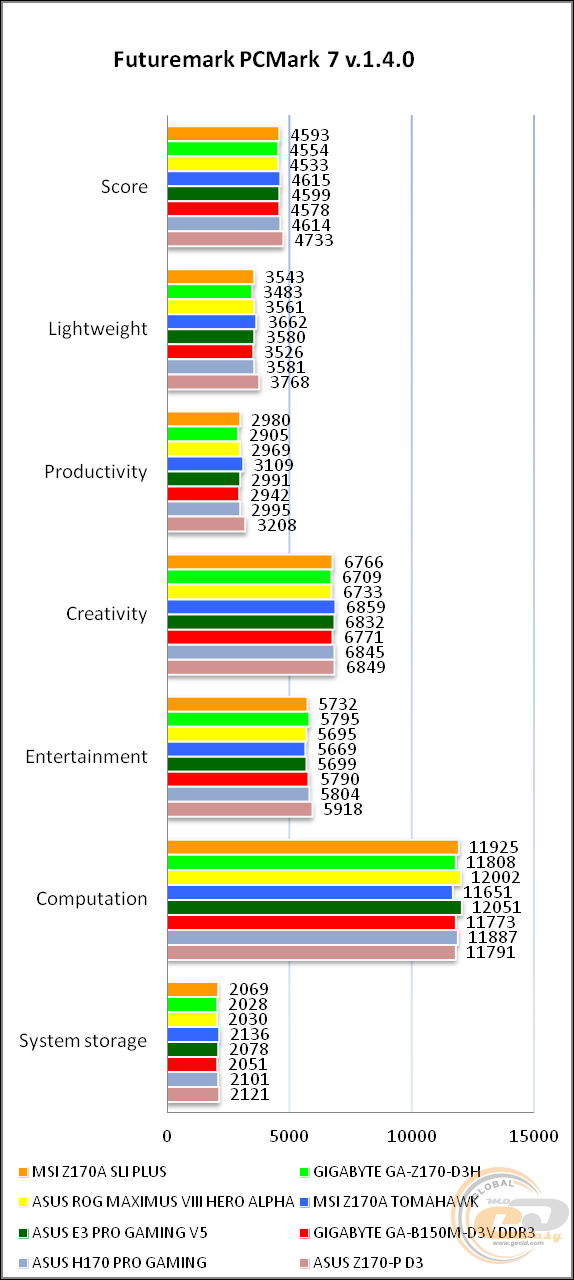

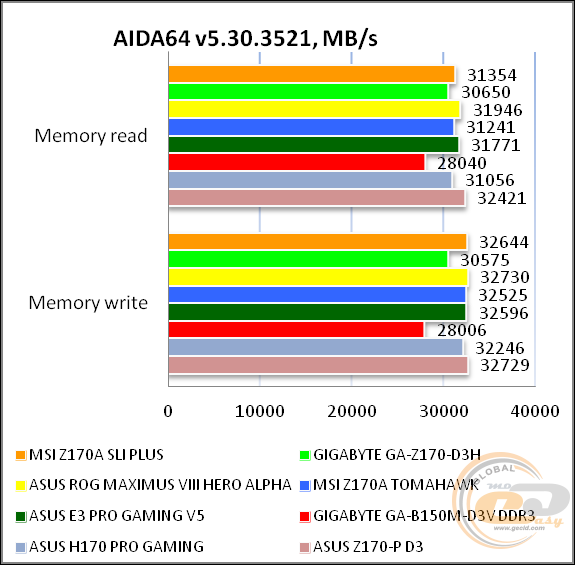

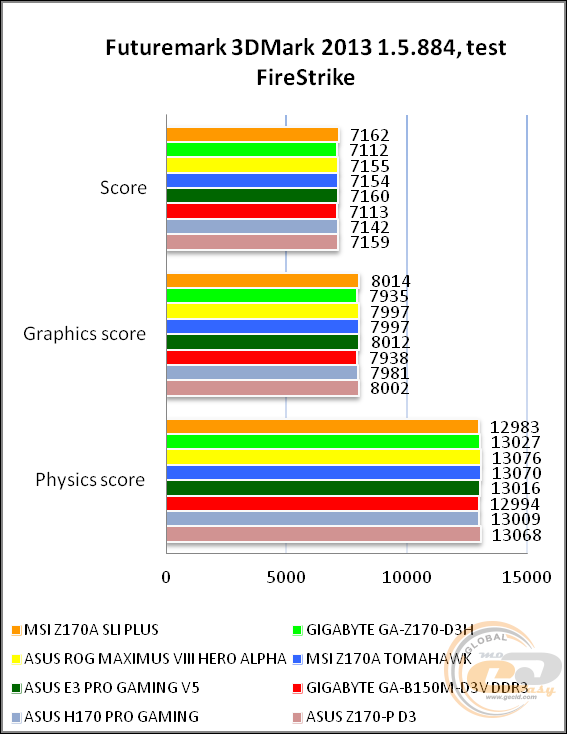

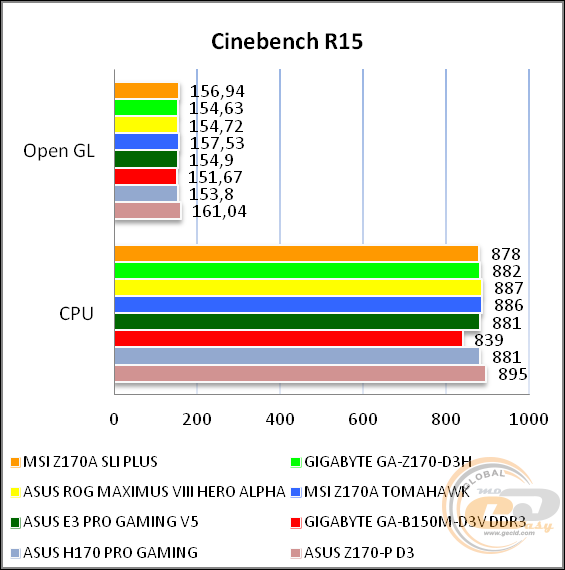

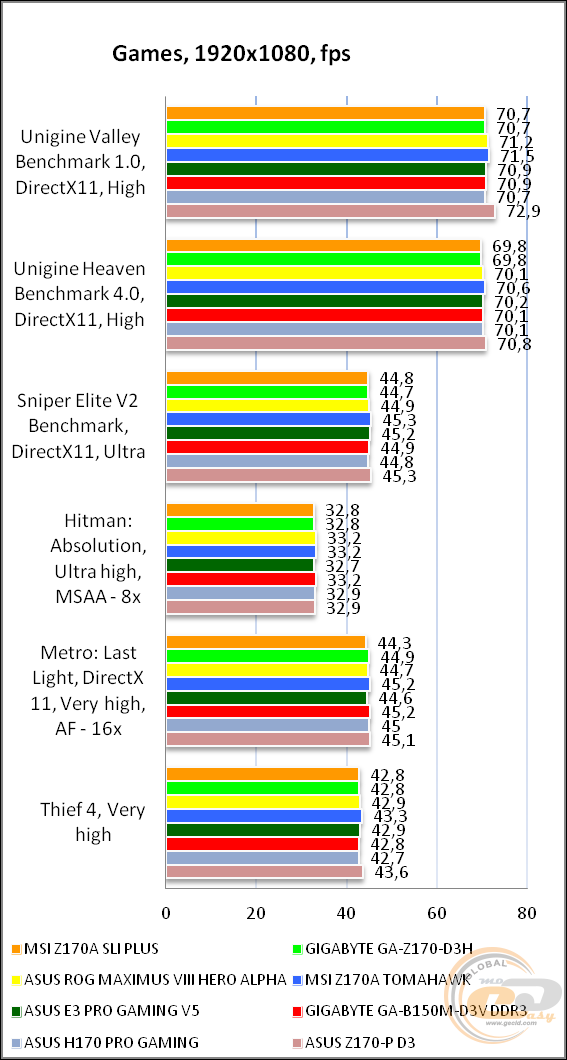

Результаты тестов
Продемонстрированные результаты указывают на высокий уровень качества исполнения новинки. Их достижению сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC1150
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.05, -0.05 |
Отлично |
Уровень шума, дБ (А) |
-85.6 |
Хорошо |
Динамический диапазон, дБ (А) |
85.6 |
Хорошо |
Гармонические искажения, % |
0.0058 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-77.8 |
Средне |
Интермодуляционные искажения + шум, % |
0.016 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-86.3 |
Отлично |
Интермодуляции на 10 кГц, % |
0.019 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
-0.03, -0.17 |
Отлично |
Уровень шума, дБ (А) |
-96.4 |
Отлично |
Динамический диапазон, дБ (А) |
96.4 |
Отлично |
Гармонические искажения, % |
0.0068 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-80.3 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.0091 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-90.3 |
Отлично |
Интермодуляции на 10 кГц, % |
0.013 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
По традиции отметим хорошее качество аудио, обеспечиваемого фирменной звуковой подсистемой Audio Boost с флагманским аудиокодеком Realtek ALC1150. Для ценителей же бескомпромиссного звука есть возможность установить дискретную аудиоплату с интерфейсом PCI Express х1.
Выводы
А теперь давайте попробуем дать взвешенную комплексную оценку материнской платы MSI Z170A SLI PLUS с оглядкой на ее стоимость, ведь на момент подготовки обзора она уже появилась в продаже по порядка $165.
Итак, на стильной, матово-черной печатной плате формата ATX продуманно расположен практически весь набор необходимых в современных условиях функциональных элементов. Отсутствует лишь порт SATA Express, зато имеется поддержка двух слотов PCI Express 3.0 x16 (с усиленными разъемами), которые способны работать в режиме х8+х8 для реализации связок AMD CrossFireX и NVIDIA SLI. Позаботились разработчики о надежной элементной базе (Military Class 4), качественной аудиоподсистеме с дизайном Audio Boost и топовым звуковым кодеком, гигабитном сетевом кодеке Intel WGI219V и даже о реализации интерфейсов USB 3.1 Gen2 Type-C и Thunderbolt. А поскольку MSI Z170A SLI PLUS относится к линейке MSI PRO Series и может использоваться в системах бизнес-класса, то в ее составе дополнительно присутствуют даже архаичные порты COM и LPT.
То есть к функциональному наполнению модели существенных замечаний нет, однако при ручном разгоне тестовый процессор Intel Core i7-6700K не смог пройти бенчмарк LinX 0.6.5 на нашей стандартной проверочной частоте 4600 МГц (пришлось понижать скорость до 4570 МГц). Хотя с другими платами MSI подобного не было. То есть для разгонных экспериментов больше подойдут, например, MSI Z170A GAMING PRO CARBON или MSI Z170A GAMING M5.
Если же вы относите себя к категории геймеров, то компания MSI подготовила очень похожую по функциональным возможностям модель MSI Z170A KRAIT GAMING, которая лишь немного отличается в плане реализованных внутренних интерфейсов (например, есть SATA Express, но нет Thunderbolt) и может предложить традиционные игровые возможности моделей MSI (например, утилиту MSI GAMING LAN для пиритизации сетевого трафика или технологию Gaming Hotkey для назначения макросов на любой клавиатуре). Ценовое позиционирование у этих плат одинаковое.
Достоинства:
- надежная элементная база для более стабильной работы материнской платы (Military Class 4);
- продуманный дизайн и компоновка набортных элементов;
- поддержка оптимизированных модулей оперативной памяти DDR4-3600 МГц;
- поддержка слота M.2 с пропускной способностью 32 Гбит/с;
- возможность установки нескольких видеокарт в режиме AMD CrossFireX или NVIDIA SLI;
- использование усиленных разъемов PCI Express 3.0 x16 для установки массивных видеокарт;
- поддержка интерфейсов USB 3.1 Gen2 Type-C, Thunderbolt, COM, LPT;
- удобный и многофункциональный BIOS;
- качественная аудиоподсистема с дизайном Audio Boost и топовым звуковым кодеком;
- поддержка ряда полезных фирменных технологий и утилит.
Особенности:
- отсутствие порта SATA Express;
- спорная компоновка интерфейсной панели.
Автор: Константин Шорохов
Выражаем благодарность компании MSI за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
