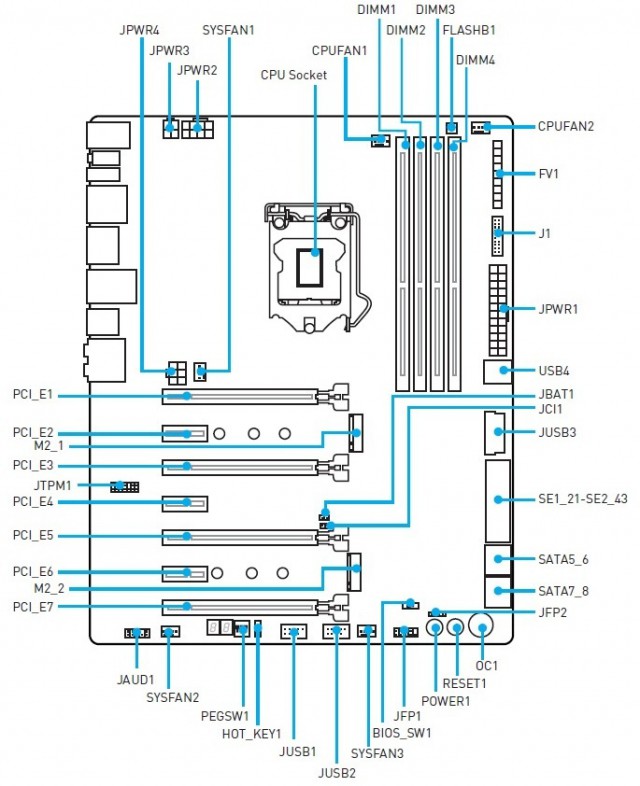

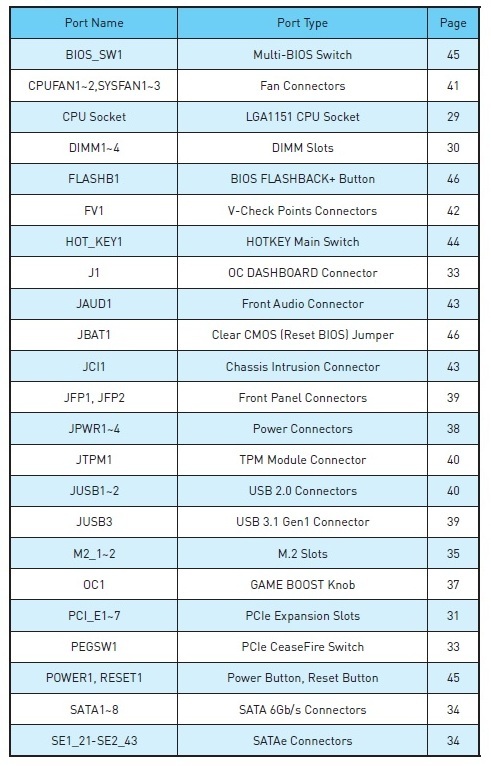

Обзор и тестирование материнской платы MSI Z170A XPOWER GAMING TITANIUM EDITION

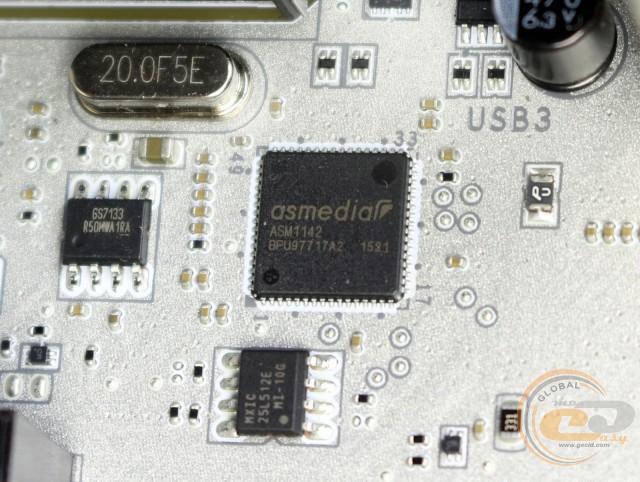

Корректная работа двух портов USB 3.1 Gen2 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM1142.

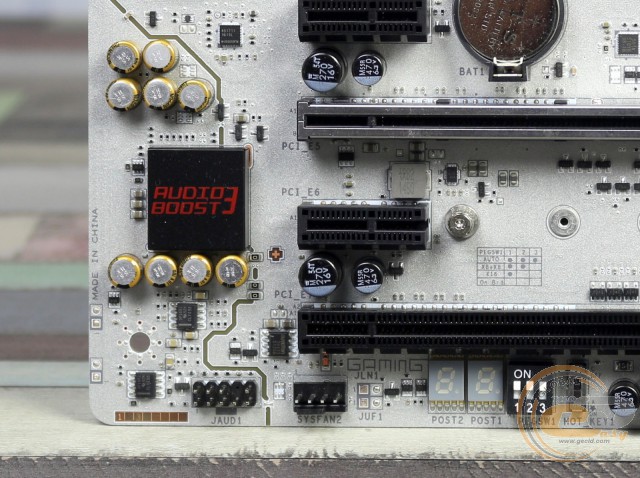

Звуковая подсистема представляет собой достаточно интересную конструкцию под названием «Audio Boost 3». Она основана на флагманском 7.1-канальном HDA-кодеке Realtek ALC1150, который функционирует в паре с двумя усилителями TI OP1652, способными поддержать работу наушников с импедансом до 600 Ом. Также используются высококачественные аудиоконденсаторы Nippon Chemi-Con, позолоченные аудиоразъемы и технология экранирования для защиты от электромагнитных помех. Программную доводку качества звука до необходимого уровня осуществляет ПО Nahimic Audio Enhancer.

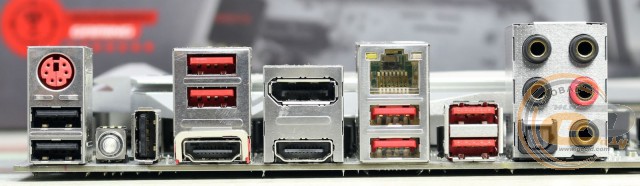

На интерфейсную панель материнской платы MSI Z170A XPOWER GAMING TITANIUM EDITION выведены следующие элементы:

• 2 x HDMI;
• 1 x DisplayPort;
• 1 x RJ45;
• 2 х USB 3.1 Gen2;
• 4 x USB 3.1 Gen1;
• 3 x USB 2.0;
• 1 x Optical S/PDIF out;
• 5 x аудиопортов;
• 1 x кнопка сброса CMOS
• 1 x PS/2 Combo.

Подобную компоновку можно смело назвать отличной, поскольку она обладает большим количеством портов USB (включая два USB 3.1 Gen2), двумя видеовыходами, пятью позолоченными аудиоразъемами для удобного подключения многоканальной акустики, а также поддержкой порта Gaming Device Port для подключения игровых мышек либо клавиатур и удобной кнопкой для сброса CMOS.

Материнская плата MSI Z170A XPOWER GAMING TITANIUM EDITION оснащена пятью 4-контактными разъемами для подключения вентиляторов: два служат для системы охлаждения процессора, а три других предназначены для подключения системных пропеллеров.

UEFI BIOS

В тестируемой модели используется фирменный предзагрузчик ClickBIOS 5 на основе технологии UEFI. Он отличается привлекательным графическим интерфейсом и удобством процесса внесения изменений в настройки. Опции, необходимые для тонкого конфигурирования системы, сгруппированы в разделе «OC», где при необходимости можно получить доступ к регулировке напряжений на различных компонентах. Также поддерживается сохранение пользовательских настроек BIOS в шести различных профилях и возможность загрузки необходимого профиля с USB-накопителя.

В разделе «Hardware Monitor» открывается доступ к наблюдению за системной температурой, температурой процессора и скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую частоту вращения лопастей вертушек. Дополнительно можно следить за напряжением на ядре процессора, модулях памяти и на линиях питания +12В и +5В.

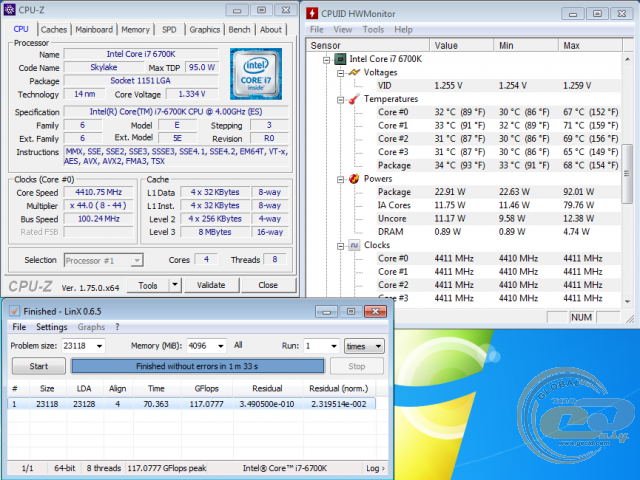

Возможности разгона

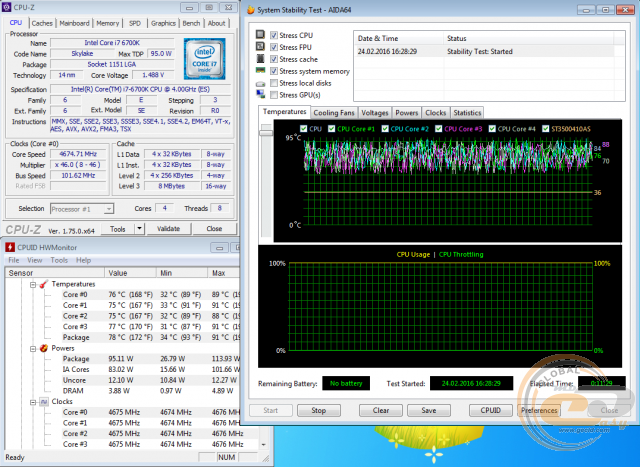

По итогам ручного разгона процессора Intel Core i7-6700K его стабильная рабочая частота составила 4674 МГц при напряжении 1,46 В.

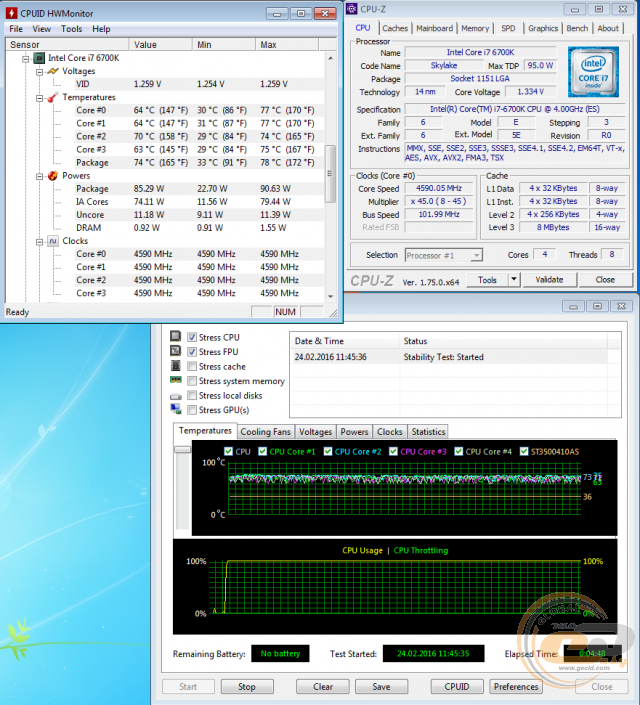

Использование возможностей автоматического разгона при помощи комплектной утилиты позволило повысить частоту процессора до 4590 МГц при напряжении 1,259 В. Аналогичного результата можно добиться через BIOS или кнопку автоматического разгона на печатной плате.

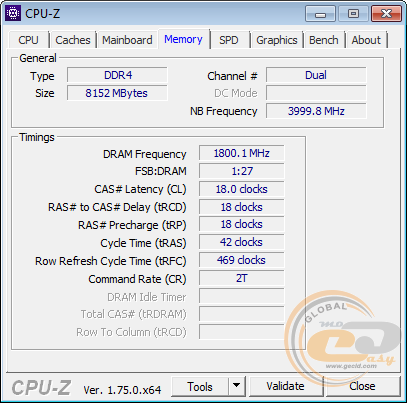

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 запустились на скорости DDR4-3600 МГц.

Тестирование

Для проверки возможностей материнской платы MSI Z170A XPOWER GAMING TITANIUM EDITION использовалось следующее оборудование:

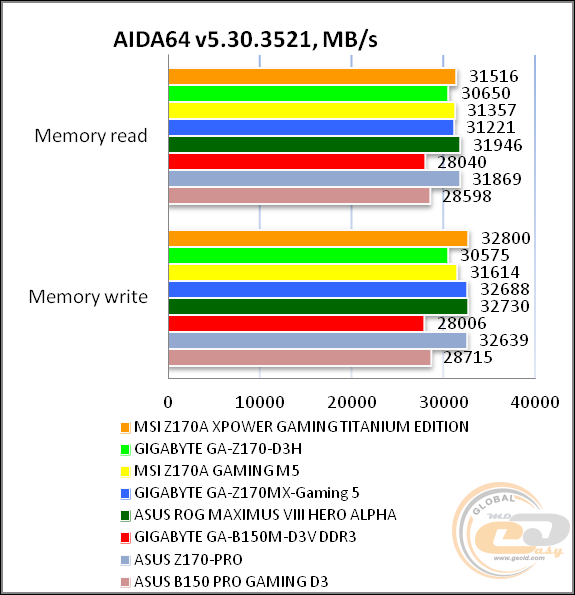

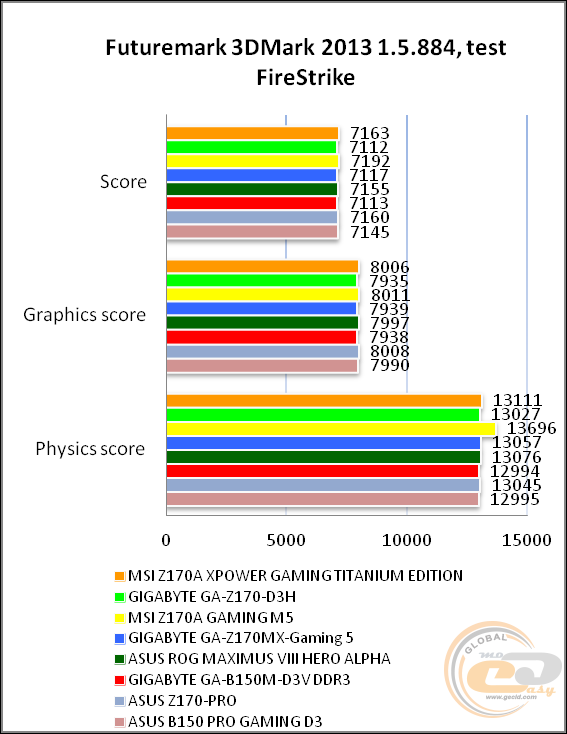

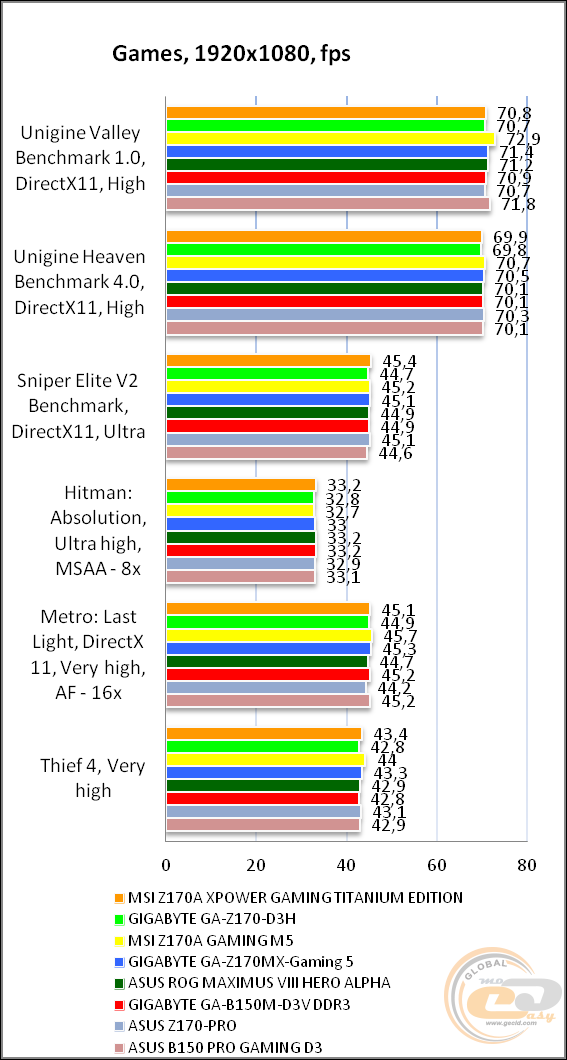

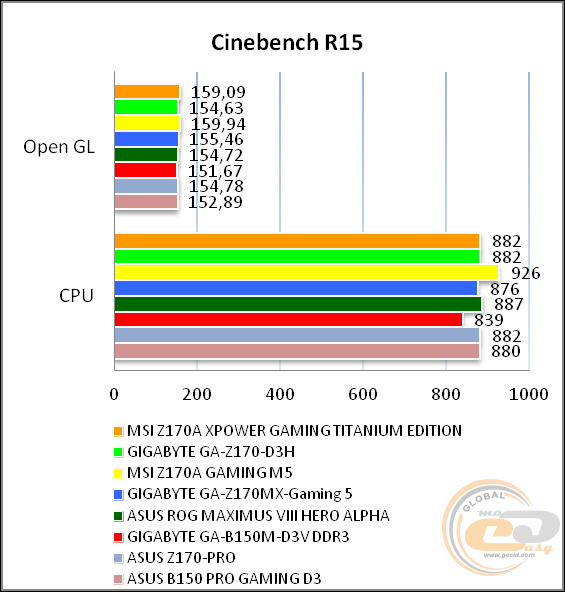

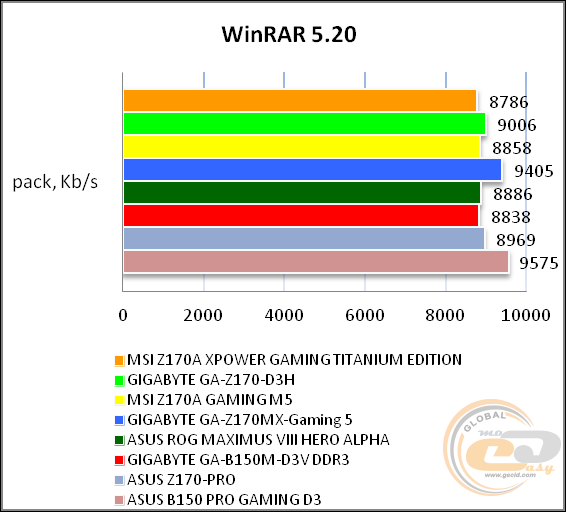

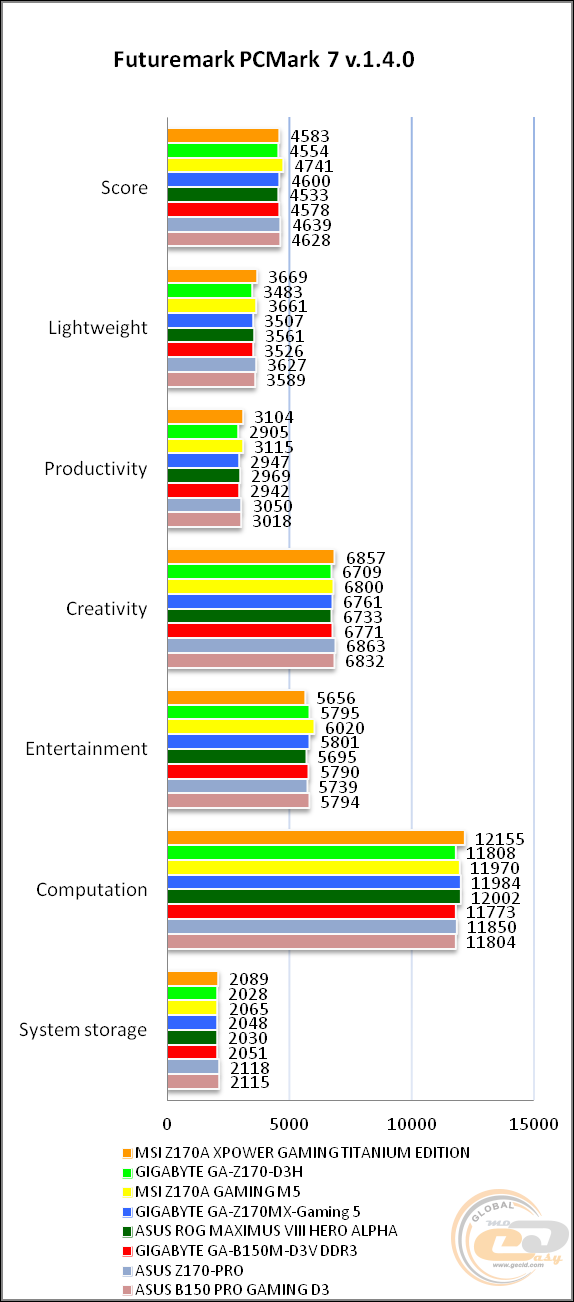

Результаты тестов

Продемонстрированные результаты указывают на высокий уровень качества исполнения новинки. Их достижению сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC1150

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

По традиции отметим отличное качество аудио, обеспечиваемого звуковой подсистемой на основе фирменного дизайна Audio Boost 3 с флагманским кодеком Realtek ALC1150. Для ценителей же бескомпромиссного звука есть возможность установить дискретную аудиоплату с интерфейсом PCI Express.

Выводы

Материнская плата MSI Z170A XPOWER GAMING TITANIUM EDITION является одним из самых интересных решений для сборки высококлассной оверклокерской либо игровой системы благодаря отличному набору функциональных возможностей и очень интересному дизайну. Она предоставляет в распоряжение пользователя не только отличные возможности по организации дисковой подсистемы, но и ряд управляющих элементов на печатной плате для существенного упрощения разгона. Отметим также возможность установки четырех видеокарт, богатый комплект поставки, качественную элементную базу и большое количество современных интерфейсов. Отдельного внимания заслуживает хороший набор портов на интерфейсной панели, а также отличные возможности по ручному и автоматическому разгону.

Из особенностей новинки следует выделить лишь ограничение по одновременному использованию некоторых интерфейсов дисковой подсистемы. В остальном же никаких недостатков обнаружено не было.

Подводя итоги обзора MSI Z170A XPOWER GAMING TITANIUM EDITION, можно сказать, что она будет отличным выбором для высококлассной игровой системы, собранной в белом корпусе, особенно, если вас не смущает ее средняя стоимость порядка $350.

Достоинства:

• улучшенная элементная база для более надежной и стабильной работы материнской платы (Military Class 5);
• усиленная подсистема питания;
• оригинальный и стильный дизайн в белых тонах;
• продуманная компоновка набортных элементов;
• поддержка оптимизированных модулей оперативной памяти DDR4-4000 МГц;
• отличная компоновка интерфейсной панели;
• использование усиленных разъемов PCI Express 3.0 x16 для установки массивных видеокарт;
• поддержка двух интерфейсов USB 3.1 Gen2;
• две микросхемы с прошивками BIOS;
• высококачественная аудиоподсистема с дизайном Audio Boost 3;
• поддержка ряда полезных фирменных технологий и утилит.

Особенности:

• ограничения по одновременному использованию интерфейсов дисковой подсистемы.

Автор: Константин Шорохов

Выражаем благодарность компании MSI за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
