Обзор и тестирование блока питания GIGABYTE PB500: новичок со старой начинкой

Выходные линии формируются с помощью групповой стабилизации, о чем говорит наличие большого дросселя для каналов +5В и +12В и отдельного для +3,3В. Близлежащий радиатор охлаждает диодные сборки, которые также имеются отдельно для каждой линии.

Для фильтрации напряжений на выходе БП используются элементы с жидким электролитом с обозначениями «YC» и «LE». К сожалению, нам не удалось раздобыть больше информации о качестве данных компонентов, что уже несколько настораживает.

В тестируемом устройстве предусмотрен полный перечень необходимых защит:

• защита от повышенного выходного напряжения (OVP);
• защита от пониженного выходного напряжения (UVP);
• защита от короткого замыкания (SCP);
• защита от перегрузки по мощности (OPP);
• защита от перегрузки по току каждого канала (OCP);
• защита от перегрева (OTP).

Соответствующий узел функционирует под управлением контроллера Weltrend WT7525.

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

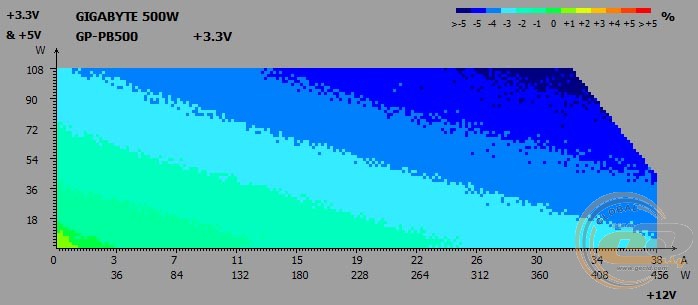

Во время кросс-нагрузочных тестов на основных линиях питания GIGABYTE PB500 были зафиксированы следующие отклонения напряжений:

• линия +3,3В: от -5% до -1%;
• линия +5В: от -2% до +3%;
• линия +12В: от -4% до +1%;

Узел стабилизации напряжения питания показал неплохие результаты как для недорогого решения. Показатели оказались преимущественно в пределах нормы. Просадки ниже допустимых -5% лишь изредка возникали на канале +3,3В при большой нагрузке всех линий.

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

Во время измерения пульсаций на выходах блока питания были зафиксированы отличные результаты. На всех линиях размах амплитуды (peak-to-peak) очень редко покидал пределы 25 мВ. Это касается и самой востребованной 12-вольтной линии с гораздо большим диапазоном допустимых значений.

Дежурная линия питания +5VSB

Состояние дежурной линии питания GIGABYTE PB500 не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней изменяется в пределах от 5,17 В до 4,9 В и не выходит за рамки допустимых ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания хорошо справляется со своей задачей. При потребляемой мощности всего лишь 100 Вт коэффициент PFC достиг отметки 0,9, максимальное же значение (0,98) было зафиксировано при нагрузке 370 Вт и выше.

КПД

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели GIGABYTE PB500 стандарту 80 PLUS Bronze для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 81%, 85% и 81% соответственно.

Наиболее эффективным источник оказался при нагрузке от 125 до 375 Вт – в этом диапазоне владелец может рассчитывать на КПД свыше 86%, а вертушке придется рассеивать от 18 до 53 Вт тепловой мощности. Например, в номинальном режиме (500 Вт) данный показатель будет достигать 85 Вт.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

До отметки мощности 100 Вт GIGABYTE PB500 работает очень тихо. С увеличением нагрузки почти линейно повышается частота вращения вертушки, плавно увеличивая уровень шума. В пределах от 100 до 200 Вт его можно охарактеризовать как тихий, от 200 до 350 Вт – как ниже среднего. В верхнем рабочем диапазоне (от 350 до 500 Вт) звук от вентилятора становится более различимым, при этом он не превышает пределы все еще комфортного среднего уровня.

Как и в 400-ваттном GIGABYTE PW400, все узлы далеки от перегрева. Поэтому мы все же за то, чтобы немного снизить частоту вращения вертушки для достижения лучшего соотношения шум / нагрев.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности GIGABYTE PB500 не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Нагрузку на тестируемую модель мы увеличивали до 530 Вт (+6% к номинальной мощности), при этом напряжения на линиях +3,3В и +12В покидали допустимые значения. Поэтому дальнейшего увеличения нагрузки мы не проводили. Следовательно, при эксплуатации тестируемой новинки желательно не выходить за пределы ее номинальных возможностей.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X в номинальном режиме работы. В качестве видеоускорителя мы использовали видеокарту ZOTAC GeForce GTX 480 AMP!. Отметим, что целью данного эксперимента является воссоздание реальных нагрузок производительного ПК и проверка того, как при этом блок питания ведет себя на практике.

Материнская плата	ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)
Процессор	Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ)
Кулер	Thermalright TRUE Spirit 120M
Оперативная память	4 x DDR3-1333 4096 MБ Transcend PC3-10600
Видеокарта	ZOTAC GeForce GTX 480 AMP!
Жесткий диск	WD Caviar Blue 1 ТБ (WD10EALX)
Корпус	Spire SwordFin SP9007B с двумя 120-мм вентиляторами
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Блок питания GIGABYTE PB500 надлежащим образом справился с весьма мощной конфигурацией. Ни на одной из линий не было зафиксировано никаких проблем, что не удивительно. Ведь реальная система создает сбалансированную нагрузку, в отличие от определяющих предельные возможности источника КНХ-тестов. И все же использование групповой стабилизации проявилось в наличии «перекоса» напряжений – снижения на линиях +12В и +3,3В при одновременном повышении значений на канале +5В.

В целом новинка без труда сможет запитать связку из 95-ваттного процессора и едва ли не любой видеокарты на рынке – ведь энергопотребление современных моделей заметно ниже соответствующего показателя у разогнанной GeForce GTX 480, которая использовалась в тесте. И все же мы советовали бы применять комплектующие меньшей мощности. В таком случае источник будет работать тише и проживет дольше.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания GIGABYTE PB500 в выключенном состоянии компьютера и в спящем режиме соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Выводы

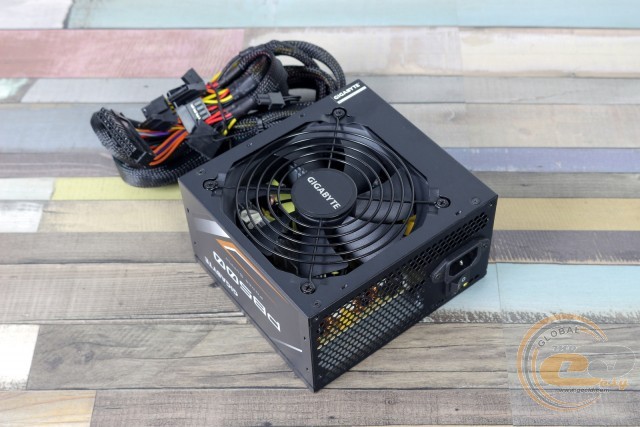

В отечественных интернет-магазинах «бронзовый» блок питания GIGABYTE GP-PB500 обойдется покупателю в $60. За эти деньги вы получите источник с высоким уровнем КПД, возможностью работы в сетях с напряжением от 100 до 240 В, полным набором защит и вентилятором на надежном гидравлическом подшипнике.

Что касается сравнения с протестированной ранее 400-Вт моделью GIGABYTE PW400, то у них совершенно идентичная схемотехника. Даже входной конденсатор имеет аналогичную емкость. Точно так же применяется доступная в реализации схема групповой стабилизации, а на выходе можно обнаружить электролиты от неизвестного бренда. И хотя это весьма характерные черты бюджетного решения, однако конкуренты не дремлют и стараются обеспечить свои модели дополнительными преимуществами. Поэтому в данном ценовом диапазоне разыгралась нешуточная борьба, однако устройств с сертификатом 80 PLUS Bronze среди них пока не много.

На практике новинка сможет запитать конфигурацию с практически любой мощной современной видеокартой. Однако мы стали бы советовать ее для покупки к среднеценовым решениям, что позволит оставить некий запас по мощности, а заодно снизить уровень шума и продлить жизнь устройства.

Достоинства:

• хороший уровень КПД в своем сегменте (соответствие стандарту 80 PLUS Bronze);
• хорошее состояние напряжения на линиях питания +12В, +5В и +3,3В при реальной нагрузке;
• очень низкие пульсации;
• наличие всех видов защит;
• возможность работы в широком диапазоне сетевого напряжения;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• все кабели помещены в нейлоновую оплетку, а их длина позволит выполнить скрытую укладку;
• эффективная система охлаждения;
• 120-мм вентилятор на основе гидравлического подшипника;
• активный метод компенсации реактивной мощности.

Особенности:

• применение малоизвестных конденсаторов в узле фильтрации.
