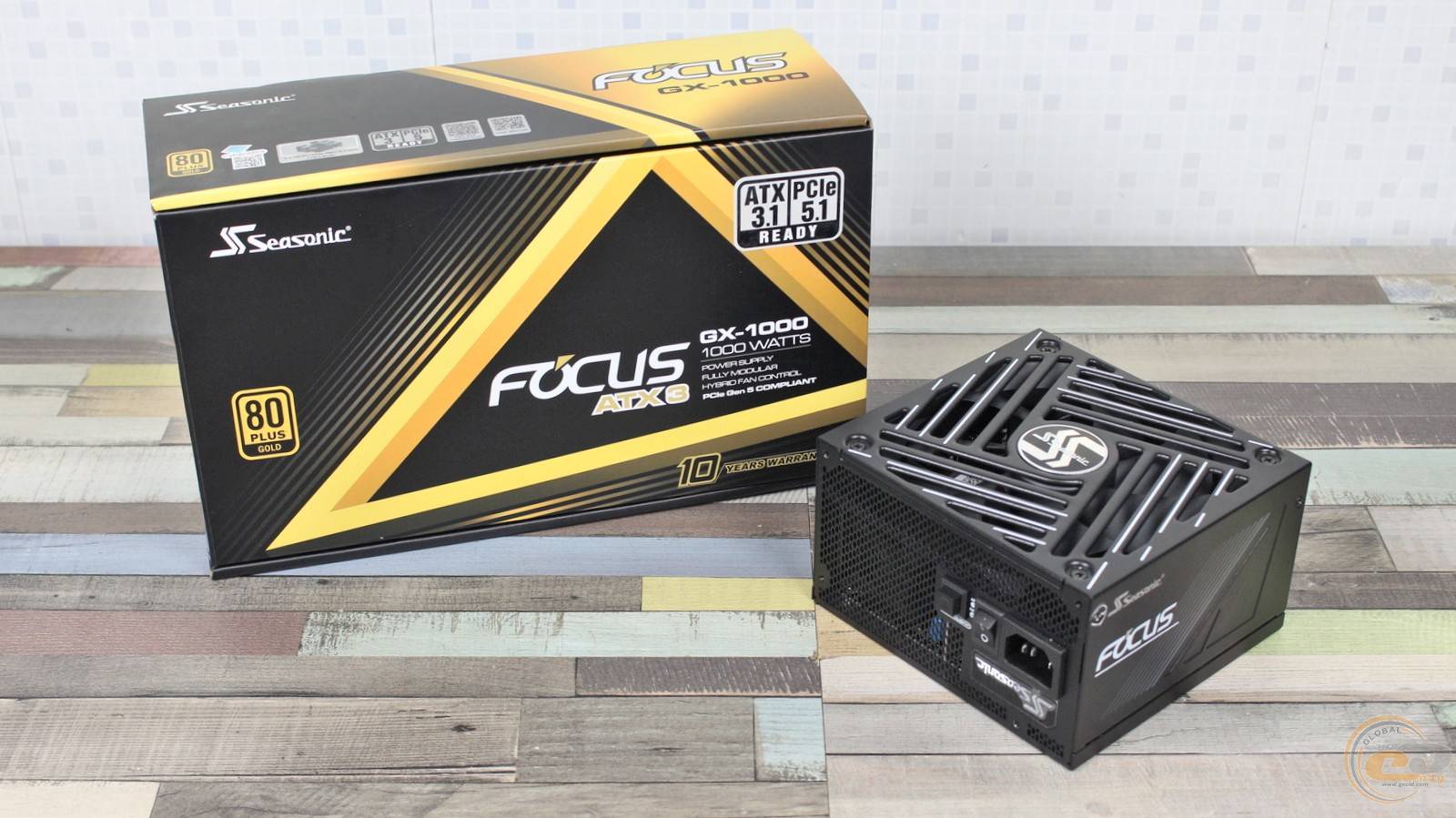

Обзор Seasonic FOCUS GX-1000 ATX 3.1: обновленный блок питания с очень качественным наполнением

Пять лет назад у нас на тестировании уже был киловаттный Seasonic FOCUS GX-1000 — устройство, которое действительно есть за что похвалить. Сертификация 80 PLUS Gold, полномостовая схема, DC-DC-преобразователи во вторичной цепи, исключительно японские конденсаторы, вентилятор на гидродинамическом подшипнике и эффективная система охлаждения – все это делало его очень интересным решением в своем классе. Впрочем, компания Sea Sonic Electronics решила провести модернизацию этой модели, добавив коннектор PCIe 5.1 и ряд других современных решений.

Поэтому в нашу тестовую лабораторию попал обновленный Seasonic FOCUS GX-1000 ATX 3.1, обо всех изменениях и особенностях которого мы постараемся рассказать далее.

Спецификация

Модель		Seasonic FOCUS GX-1000 ATX 3.1 (SRP-FGX102-A5A32SF)
Тип		ATX12V 3.1 / EPS12V
Номинальная мощность, Вт		1000
Мощность по каналу +12В, Вт.		996
Мощность разъема 12V-2x6, Вт.		600
Мощность линий +3,3В и +5В, Вт.		125
Количество линий +12В		1
Максимальный ток канала +3,3В, А		25
Максимальный ток канала +5В, А		25
Максимальный ток канала +12В, А		83
Максимальный ток канала –12В, А		0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А		3
Входное напряжение, В		100 – 240
Частота напряжения питания, Гц		50 – 60
Входной ток, А		6,5 – 13
КПД, %		≥93
Сертификация 80 PLUS		Gold
Сертификация Cybenetics	Энергоэффективность	Gold
	Уровень шума	A-
Метод компенсации коэффициента мощности		Активный
Коэффициент мощности (PF), %		≥99
Количество PCIe-разъемов		3 (6+2-контактные)
Количество разъемов PCIe 5.1 (12V-2x6)		1
Модульный		да
Размеры вентилятора, мм		135 х 135 х 25
Тип подшипника вентилятора		Гидродинамический (FDB)
Защити		SCP, OPP, OTP, OVP, OCP, UVP
Время наработки вентилятора на отказ, часов		50 000
Время наработки БП на отказ (MTBF), часов		100 000
Размеры (Д х Ш х В), мм		140 x 150 x 86
Гарантия, лет		10
Сайт производителя		Seasonic
Страница продукта		Seasonic FOCUS GX ATX 3.1

Упаковка и комплект поставки

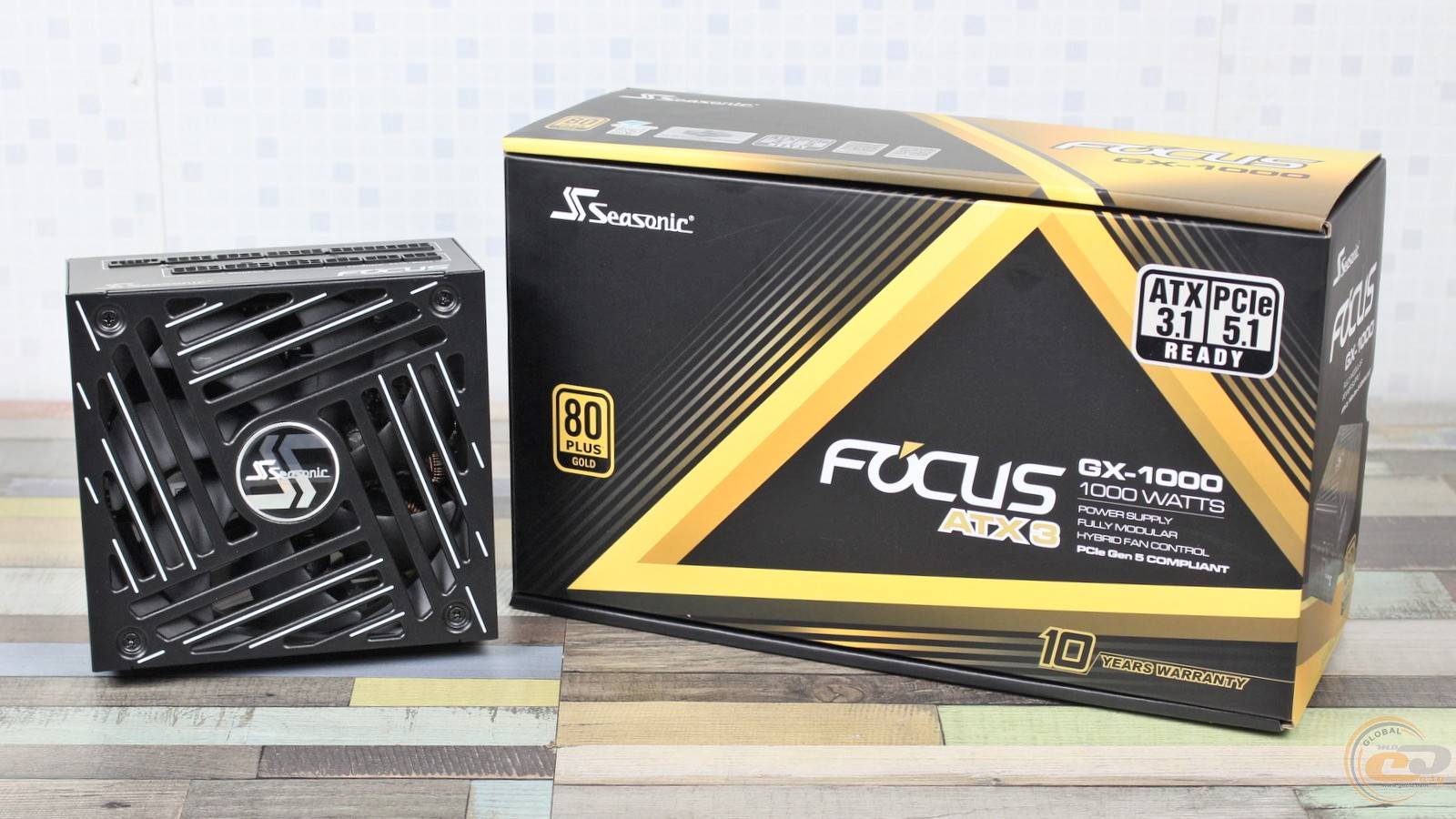

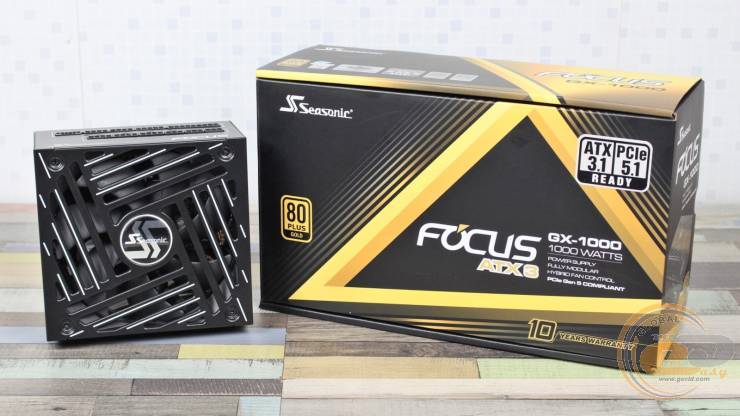

По сравнению с предшественником оформление коробки практически не изменилось. И это хорошо — ведь на месте вся необходимая информация о киловатнике в частности и возможностях линейки «FOCUS» в целом.

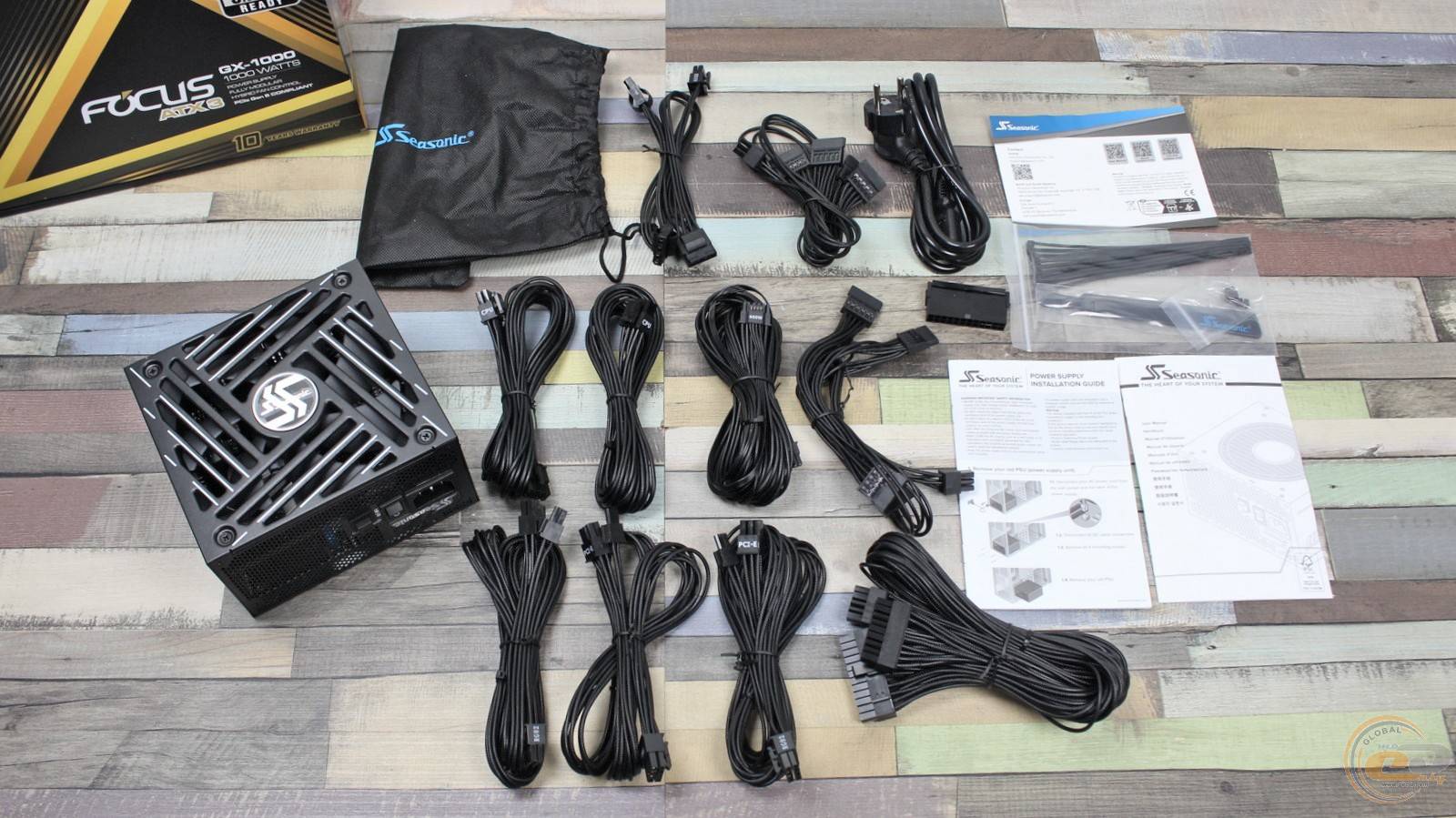

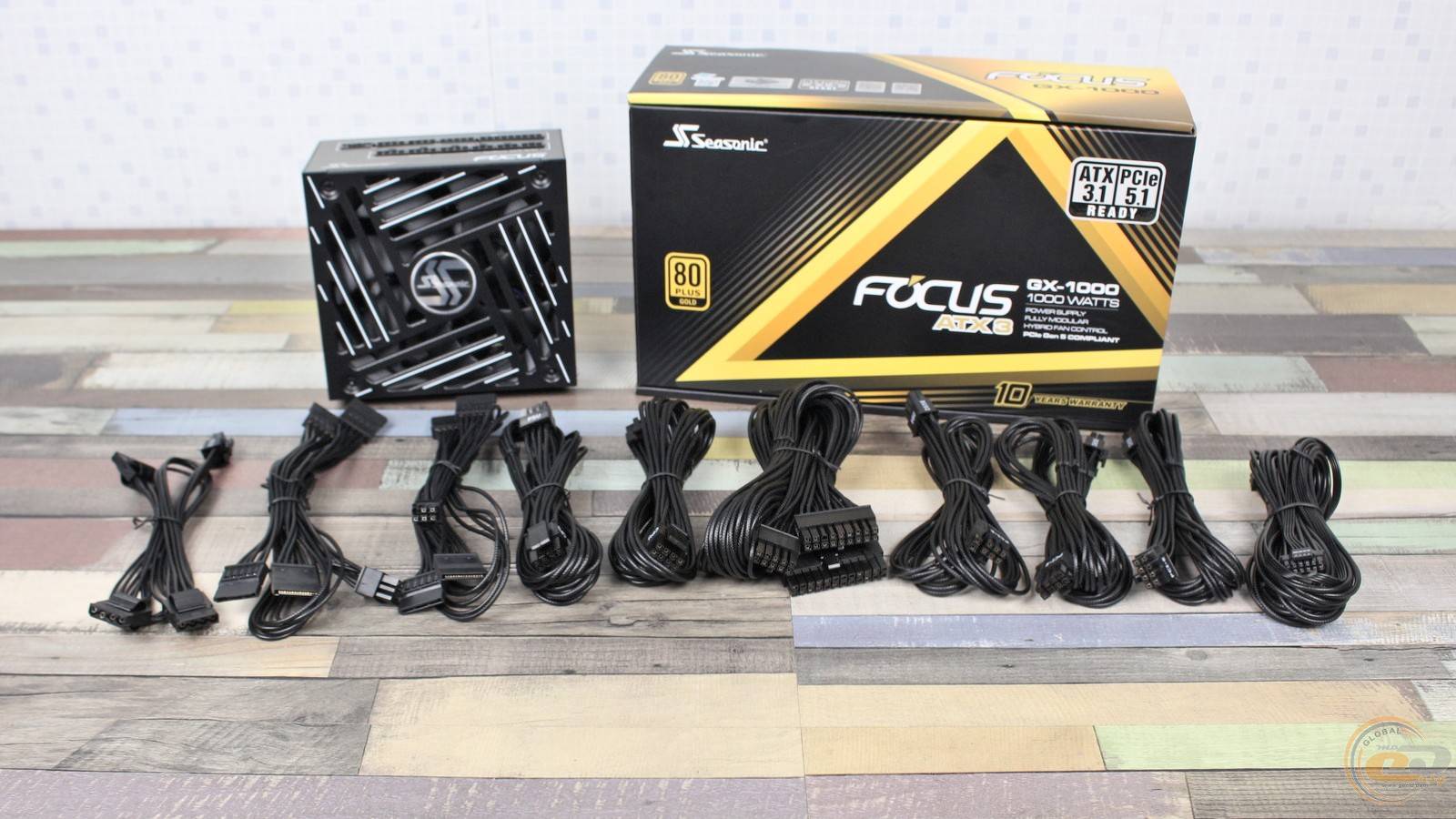

Комплектация Seasonic FOCUS GX-1000 ATX 3.1 осталась неизменной и полностью соответствует цене и позиционированию блока питания. В нее входят:

• кабель питания;
• модульные кабели;
• мешочек для их хранения;
• многоразовые и одноразовые стяжки для проводов;
• крепежные винты;
• насадка на 24-контактный разъем, позволяющая запустить устройство без подключения к ПК;
• руководство пользователя и другая документация.

Внешний вид

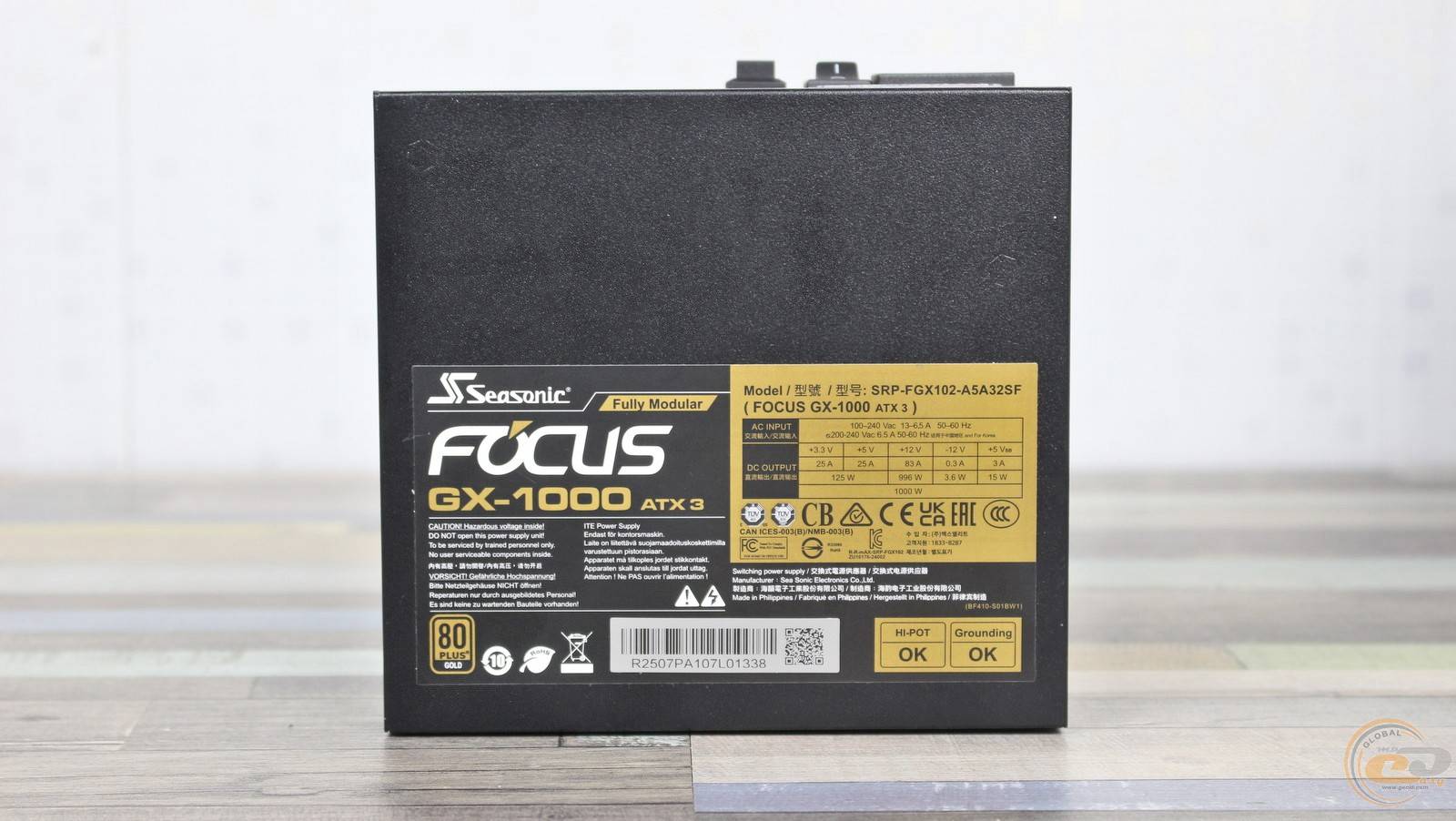

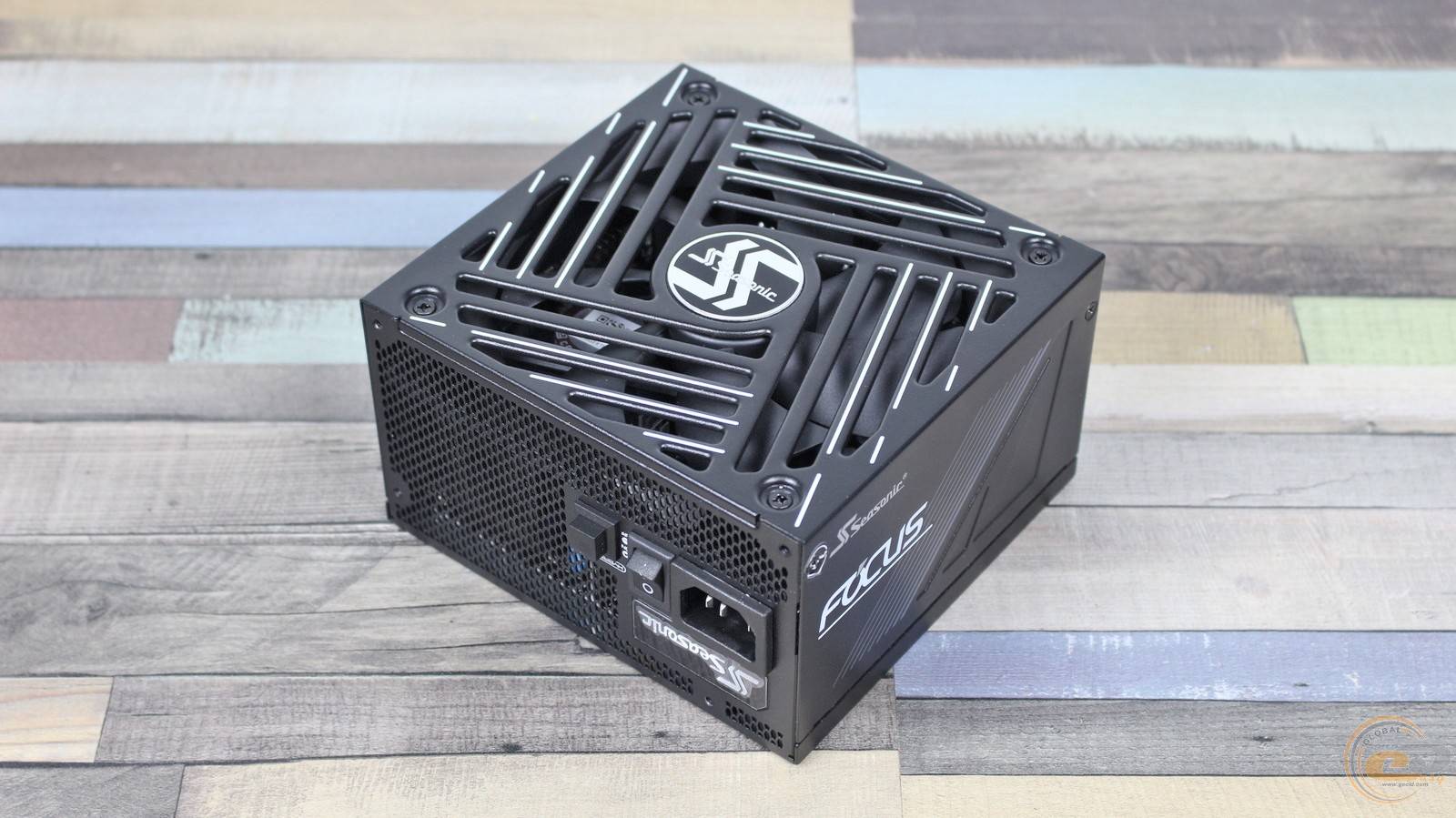

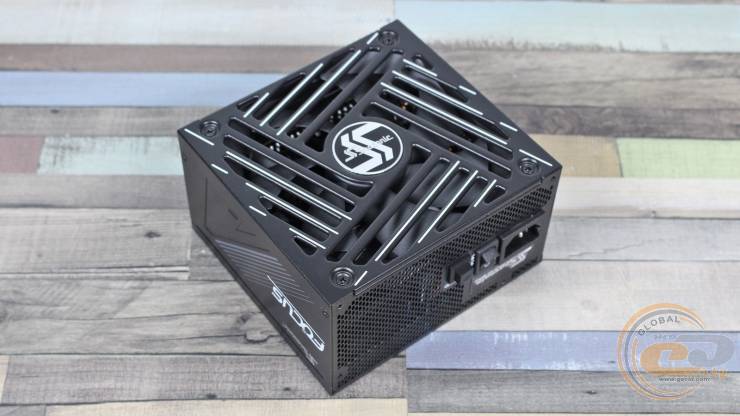

Seasonic FOCUS GX-1000 ATX 3.1 сохранил размеры 140×150×86 мм, что обеспечивает его совместимость даже со сравнительно компактными корпусами. В то же время, это не помешало производителю установить здесь 135 мм вентилятор вместо 120 мм у предшественника.

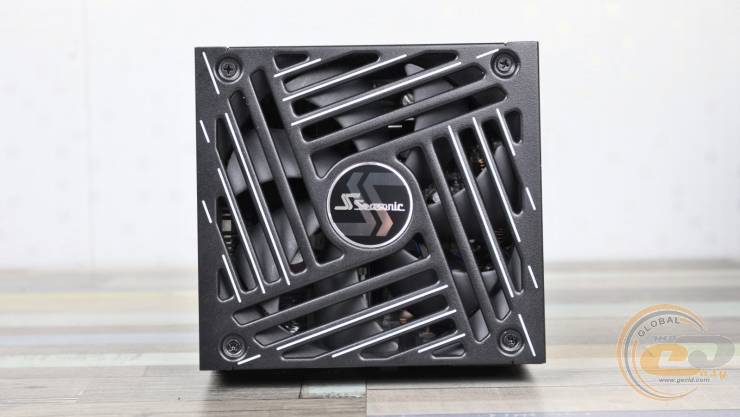

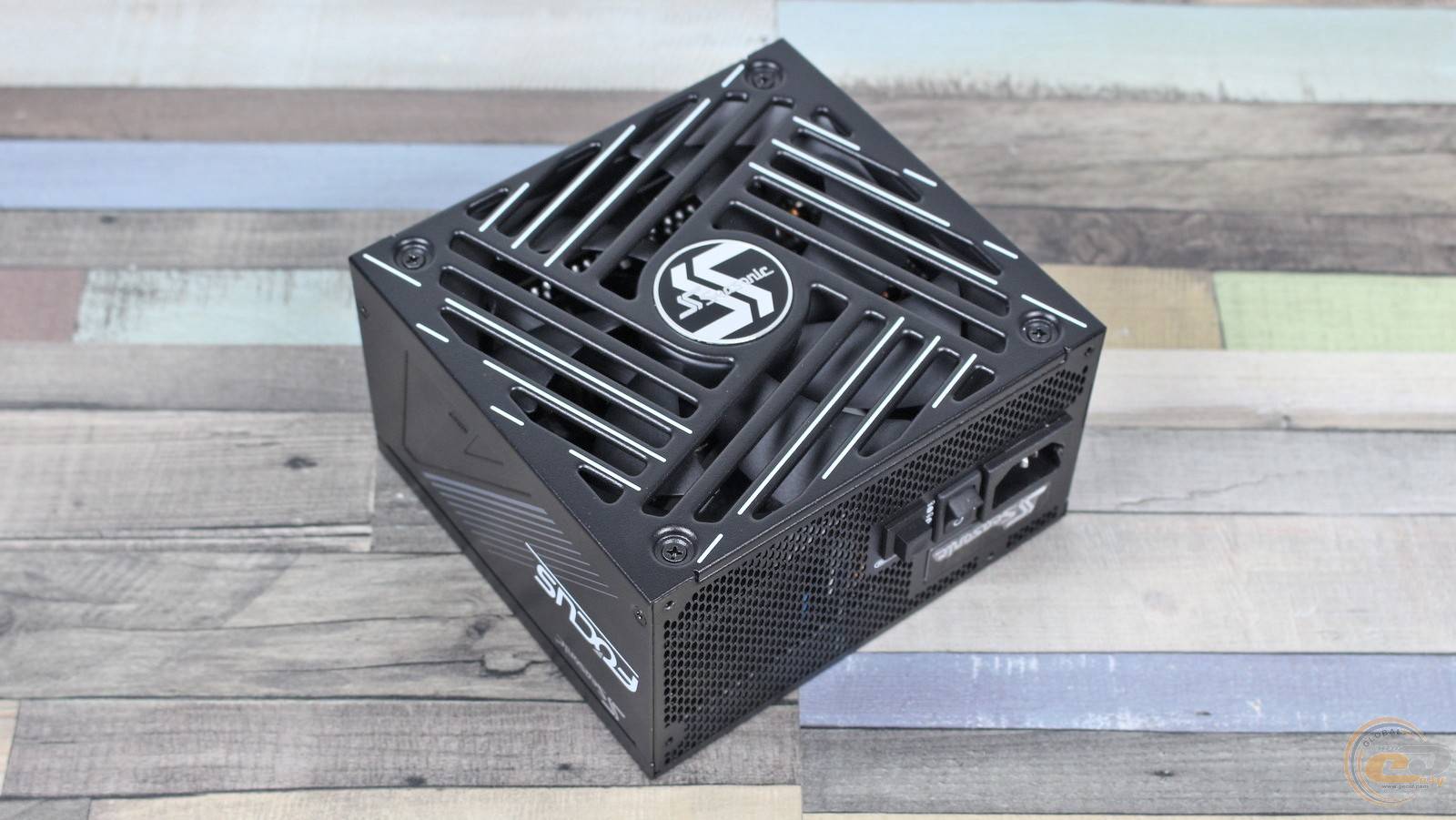

Это внутреннее изменение заметно сказалось на внешности: решетку типа «гриль» заменили на оригинальную продолговатую штамповку с логотипом производителя посередине. Такой подход смотрится свежо и эффектно.

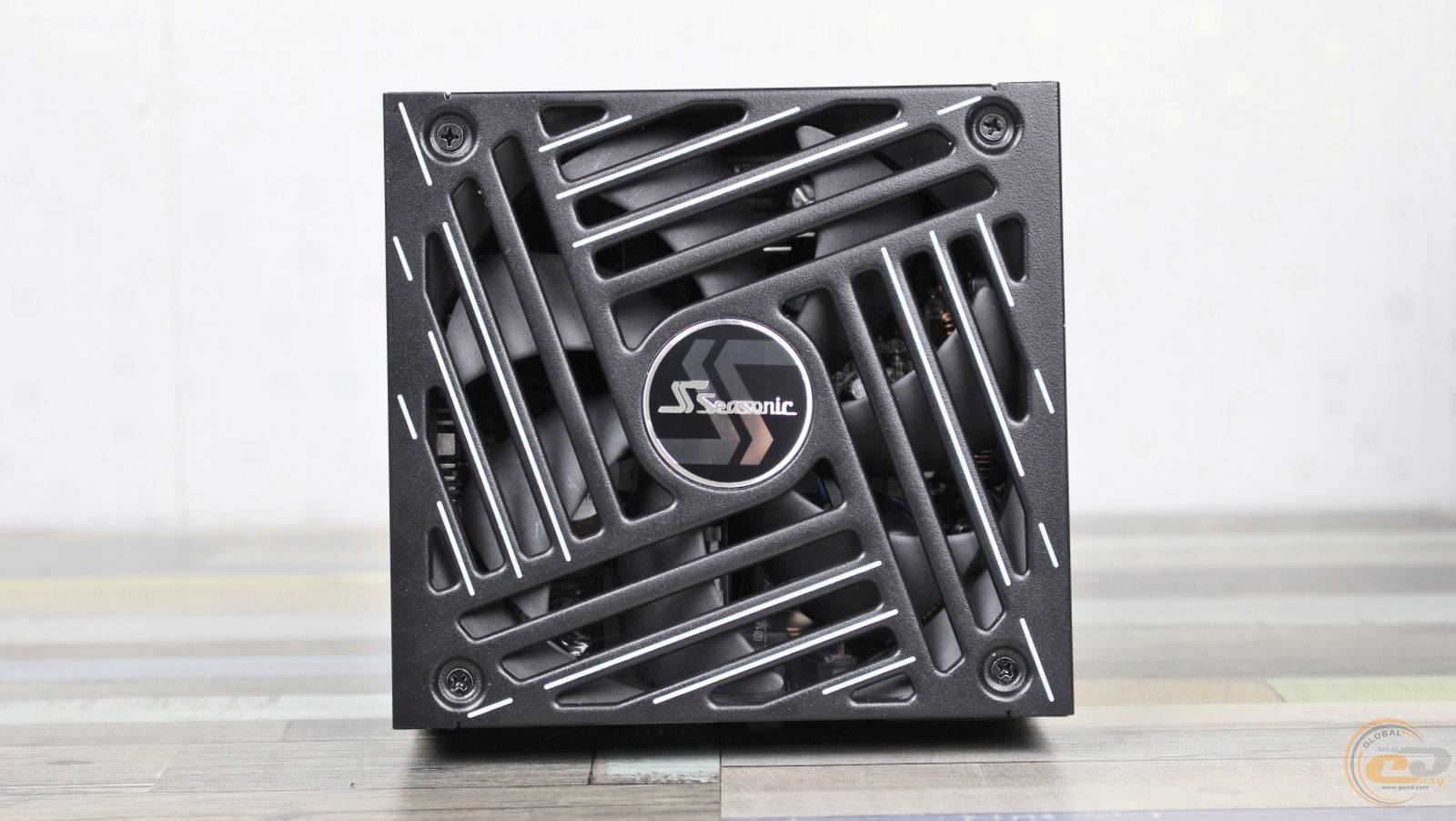

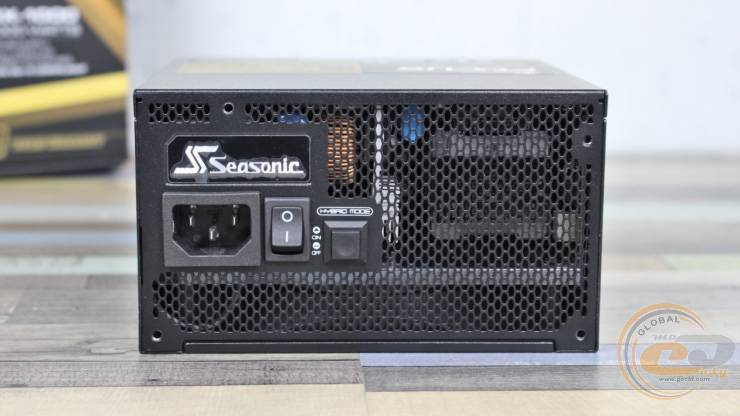

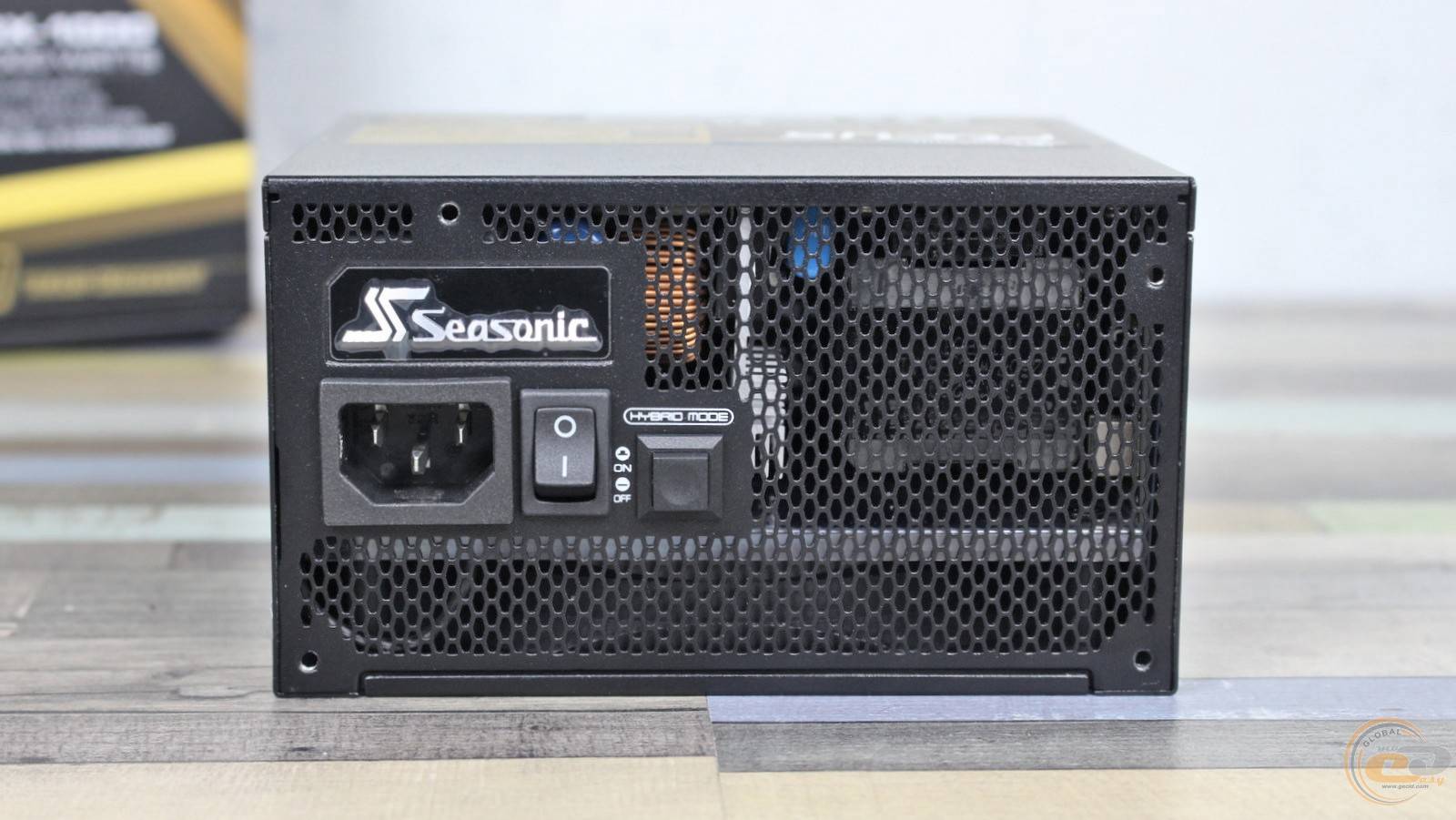

Тыльная панель получила более удлиненные отверстия-соты, однако в целом отличия минимальные. Кроме выключателя по-прежнему присутствует кнопка активации гибридного режима работы вентилятора.

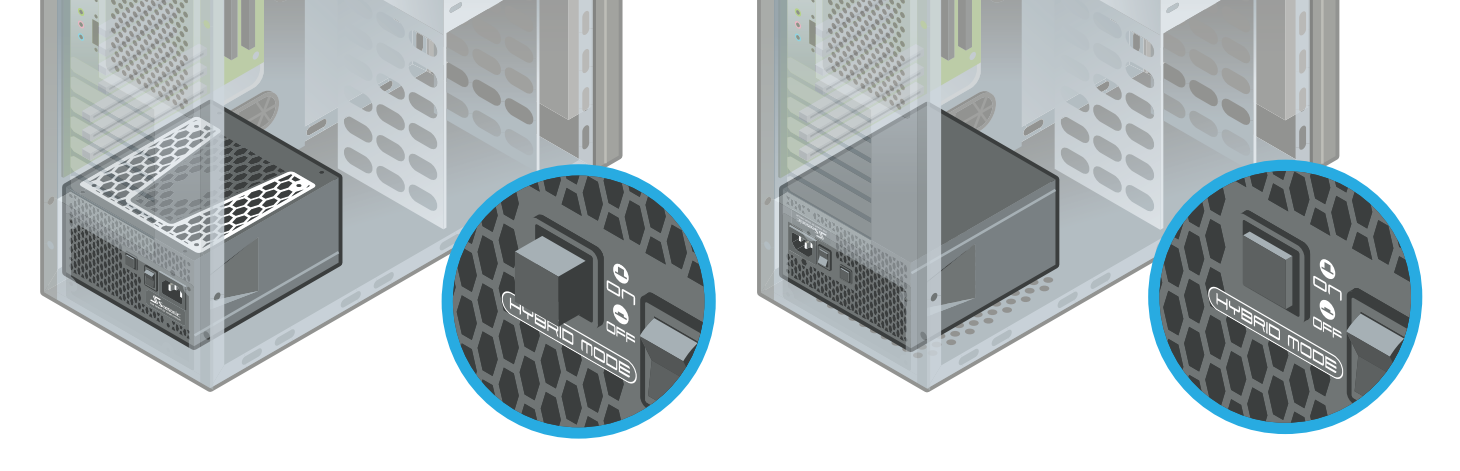

При использовании последнего производитель советует размещать блок питания вентилятором вверх – это позволит теплому воздуху естественно выходить из корпуса устройства.

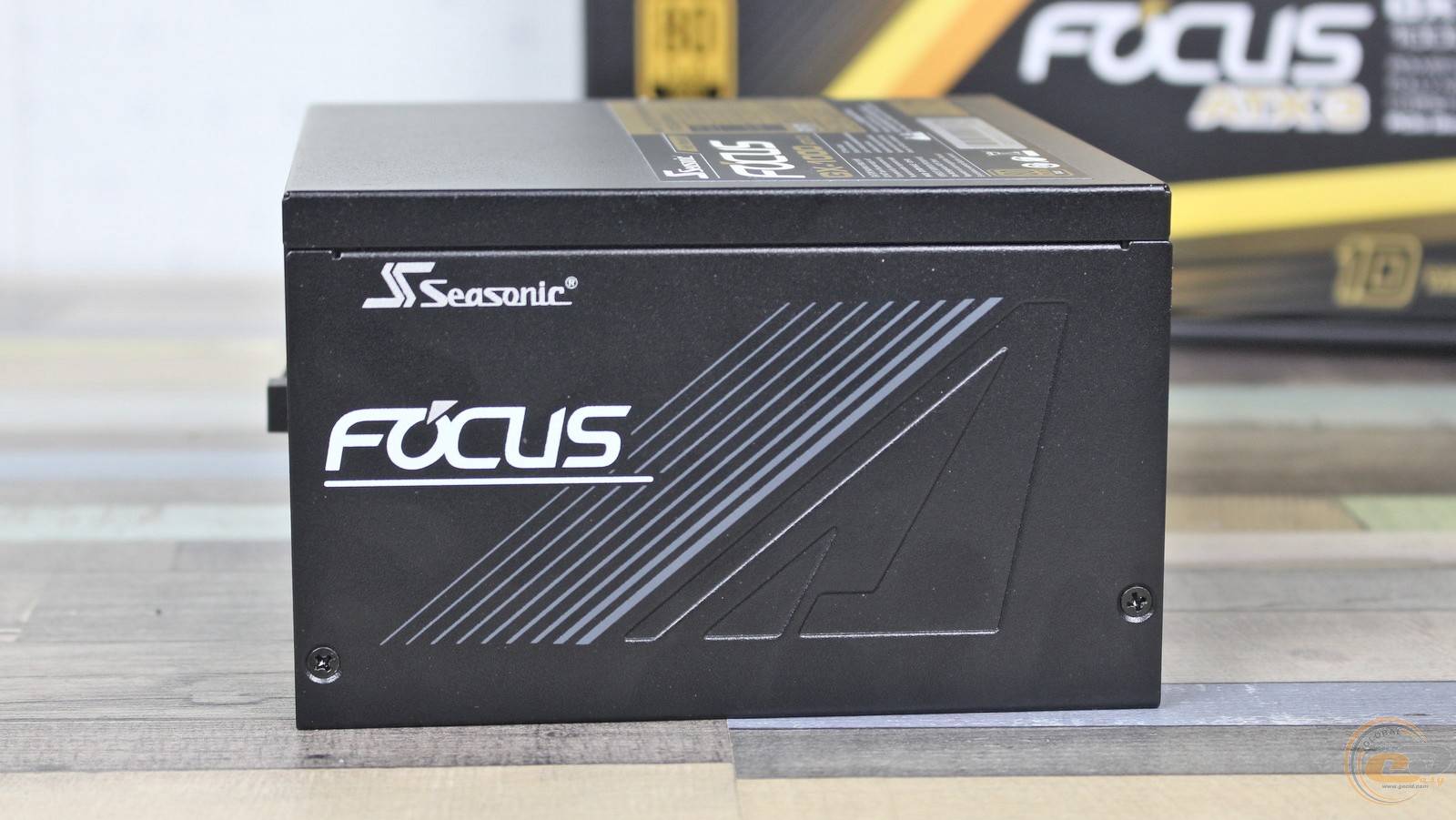

Боковые грани получили идентичное оформление. При этом ориентация надписи со стороны пользователя будет правильной независимо от того, установлен ли блок питания вентилятором вверх или вниз.

Выходные электротехнические характеристики остались неизменными. Так, 996 Вт по-прежнему доступны по линии +12В – а это возможно только для устройства с раздельной стабилизацией напряжения. Суммарная мощность младших каналов +3,3В и +5В составляет немалые 125 Вт, а каждый из них доступен по 25 А. Это очень хорошие характеристики, свойственные мощным решениям. А золотистый оттенок этикетки объясняется соответствием сертификата энергоэффективности 80 PLUS Gold.

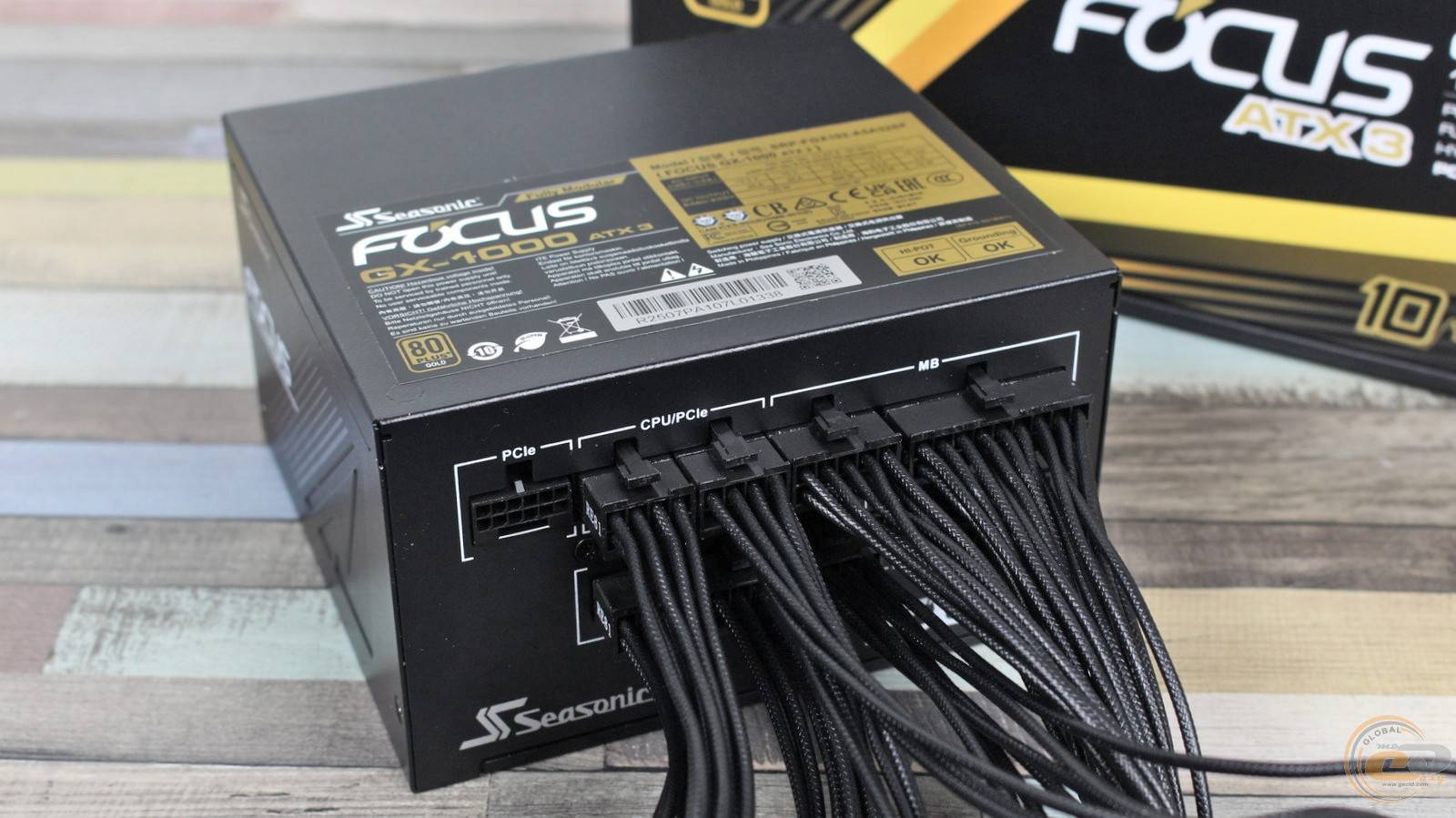

Все кабели Seasonic FOCUS GX-1000 ATX 3.1 модульные. Это круглые провода в нейлоновой обмотке, местами объединенные пластиковыми стяжками. А вот так выглядит полная их конфигурация:

Что касается основных коннекторов питания, то здесь без сюрпризов: присутствует 20+4-контактный ATX и пара 4+4-контактных ATX12V. А вот если ранее для подключения видеокарт киловаттный «фокус» использовал шесть 6+2-контактных разъемов PCIe, то у новинки таких разъемов всего три. Теперь же есть еще и один 600-ваттный коннектор PCIe 5.1 (он же 12V-2x6), способный питать самые современные топовые видеокарты.

А поскольку многие пользователи имели неприятный опыт с разъемом 12V-2x6, производитель предоставляет несколько практических советов:

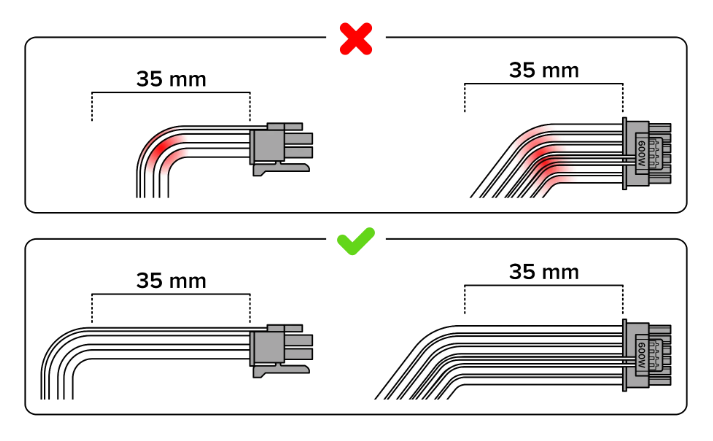

• перед включением системы убедитесь, что оба коннектора полностью вставлены, зафиксированы щелчком и плотно подключены;
• не сгибайте кабель и не прикладывайте к нему усилия после подключения;
• не сгибайте кабель ближе 35 мм от коннектора — это поможет избежать чрезмерной нагрузки на контакты.

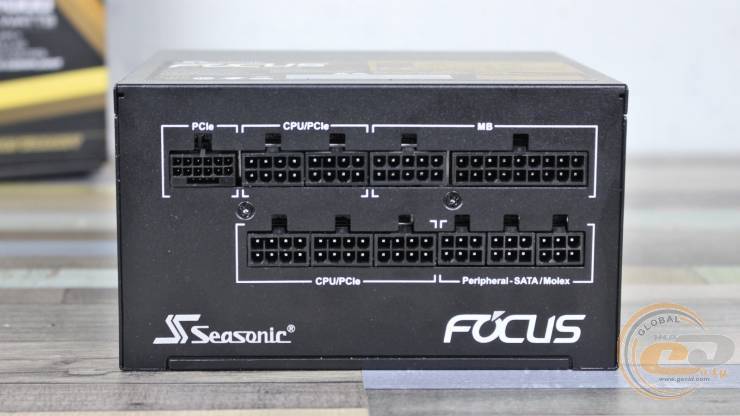

Разъемов для периферии предостаточно — здесь имеется восемь SATA и три PATA на трех проводах. Если говорить о младших моделях, то 850-ваттник имеет полностью идентичный набор коннекторов, тогда как у 750-ваттника на один 6+2-контактный PCIe меньше.

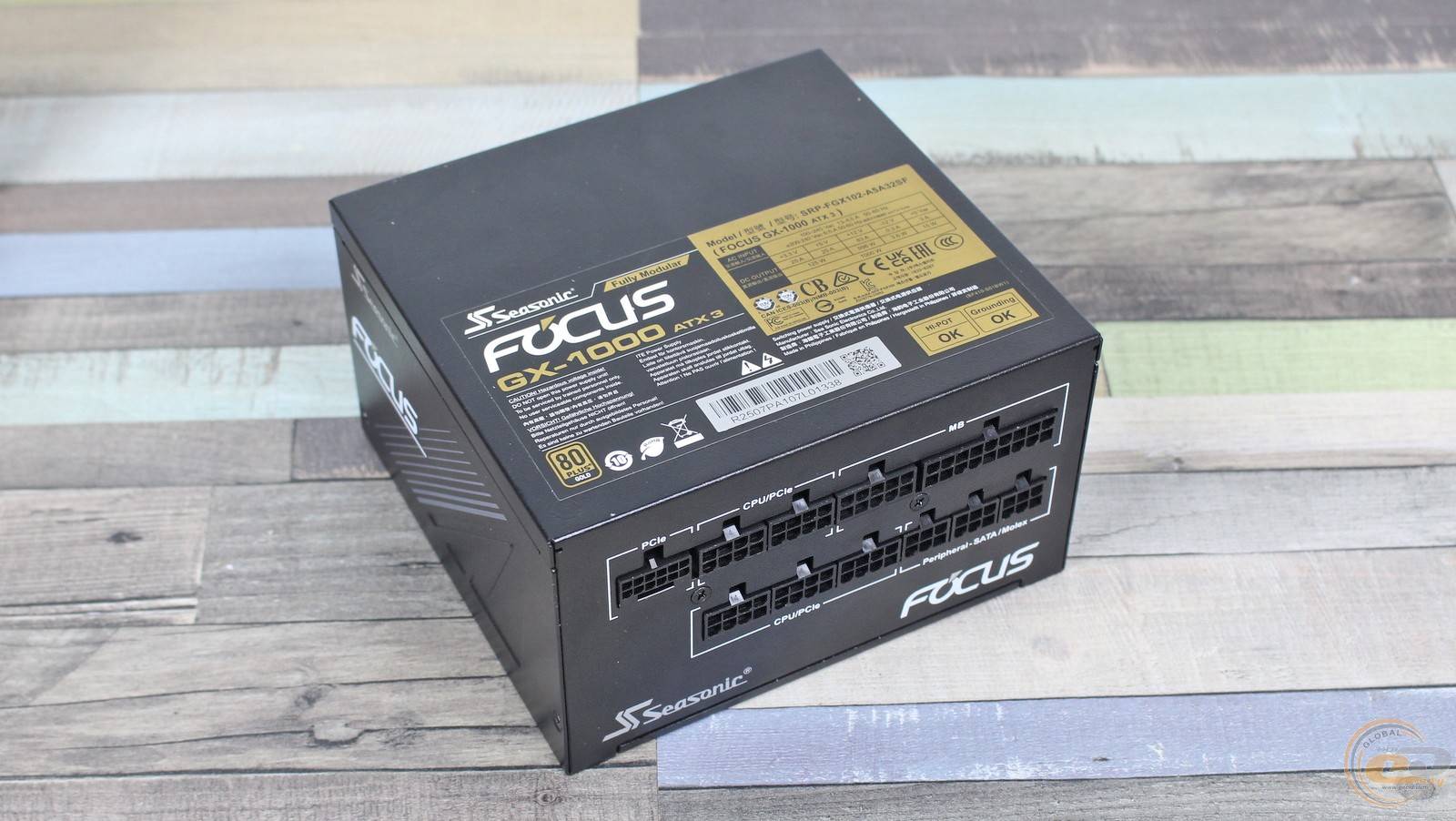

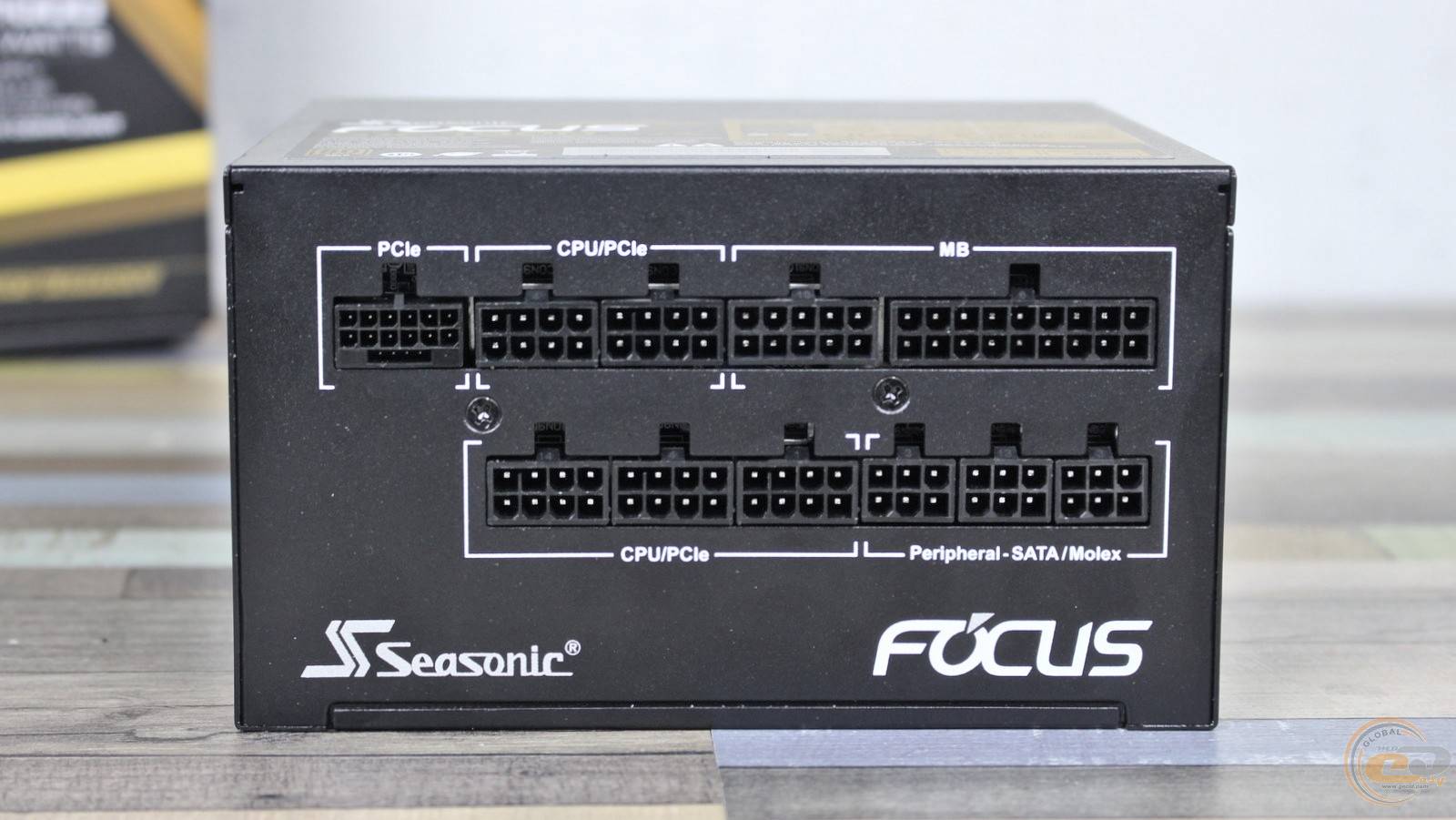

Все коннекторы на корпусе подписаны и имеют разную форму контактов. Так что подсоединить их будет несложно даже для новичка, главное — ничего не вставлять силой.

Внутреннее строение

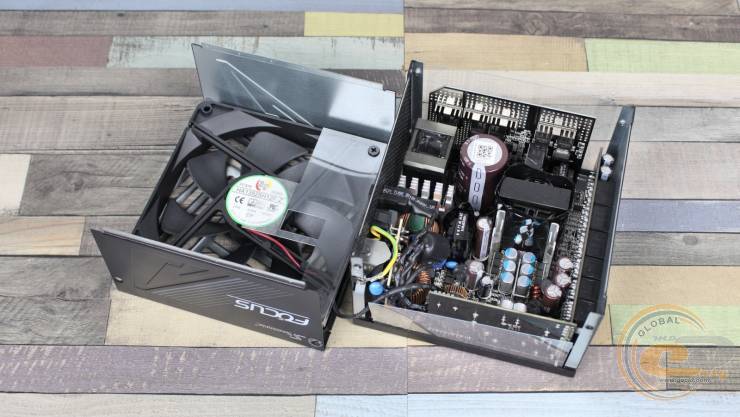

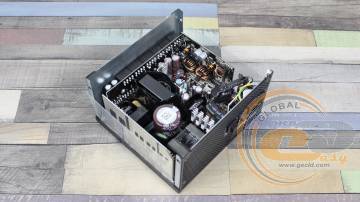

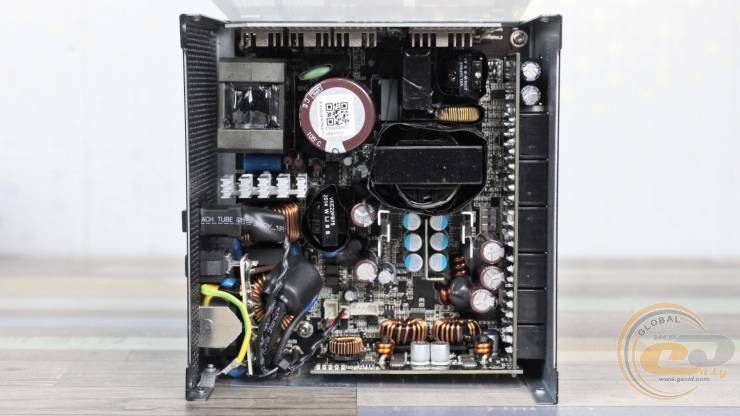

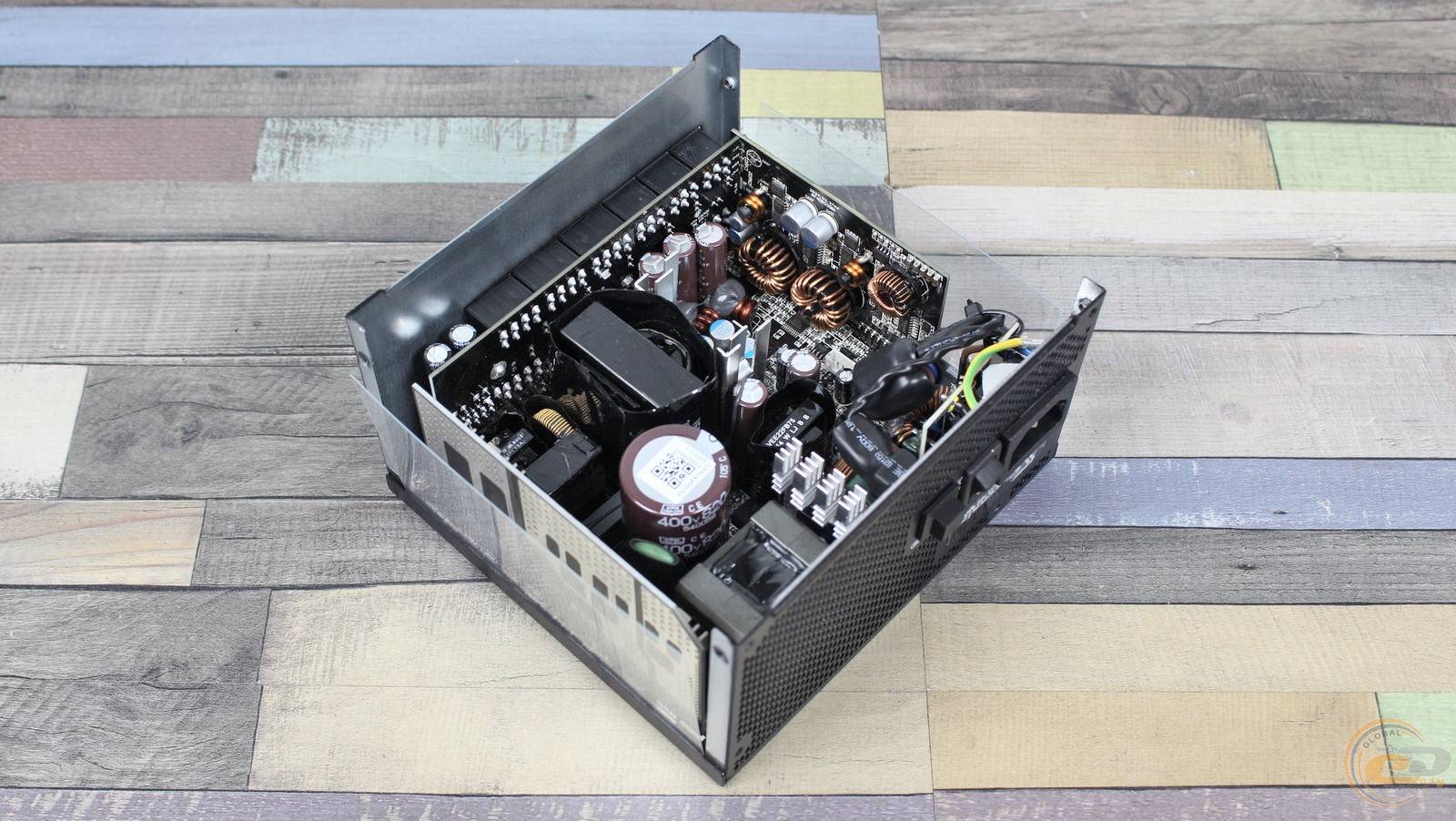

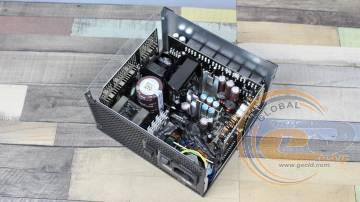

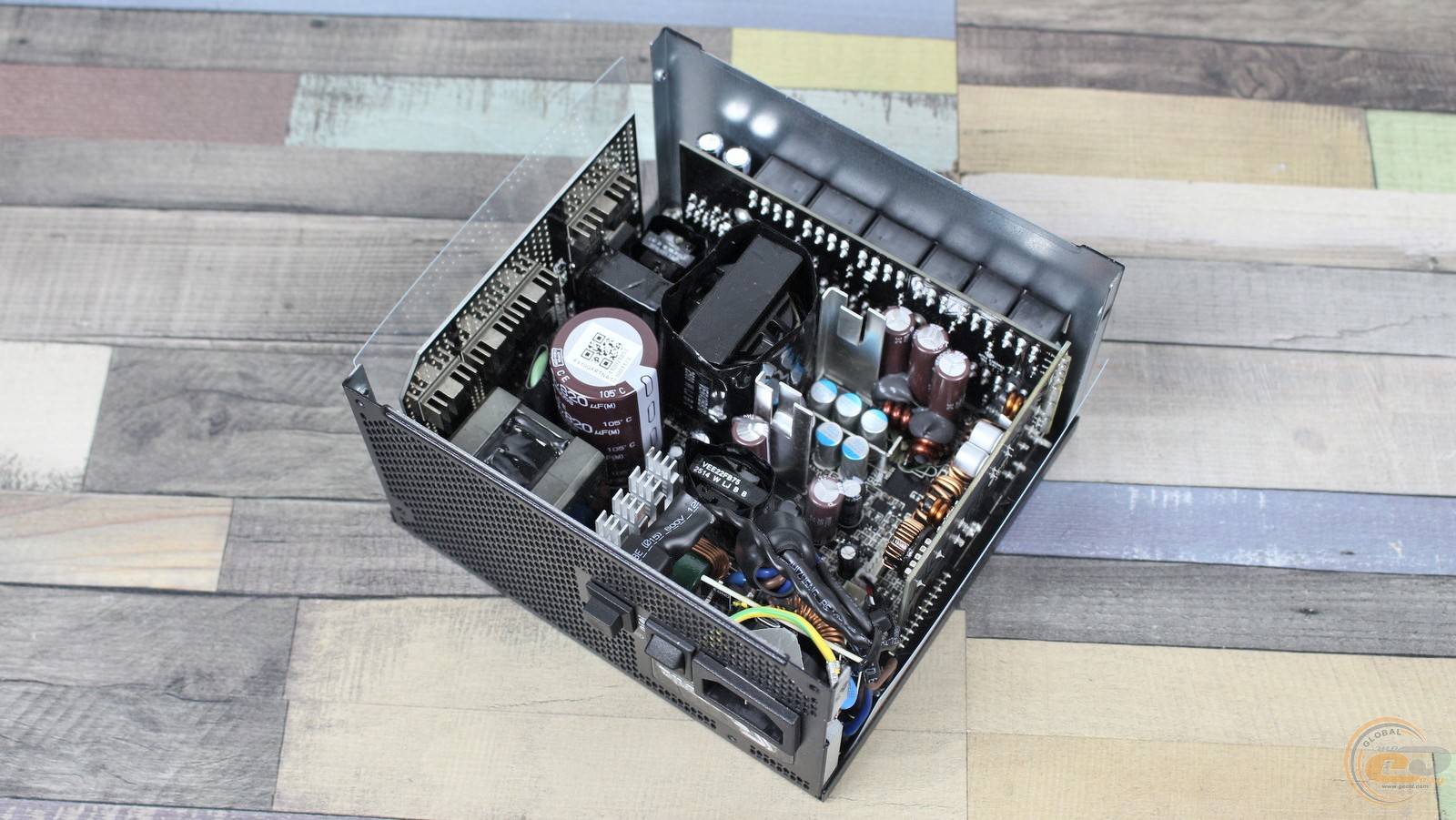

После ознакомления с внешним видом пришло время заглянуть внутрь Seasonic FOCUS GX-1000 ATX 3.1.

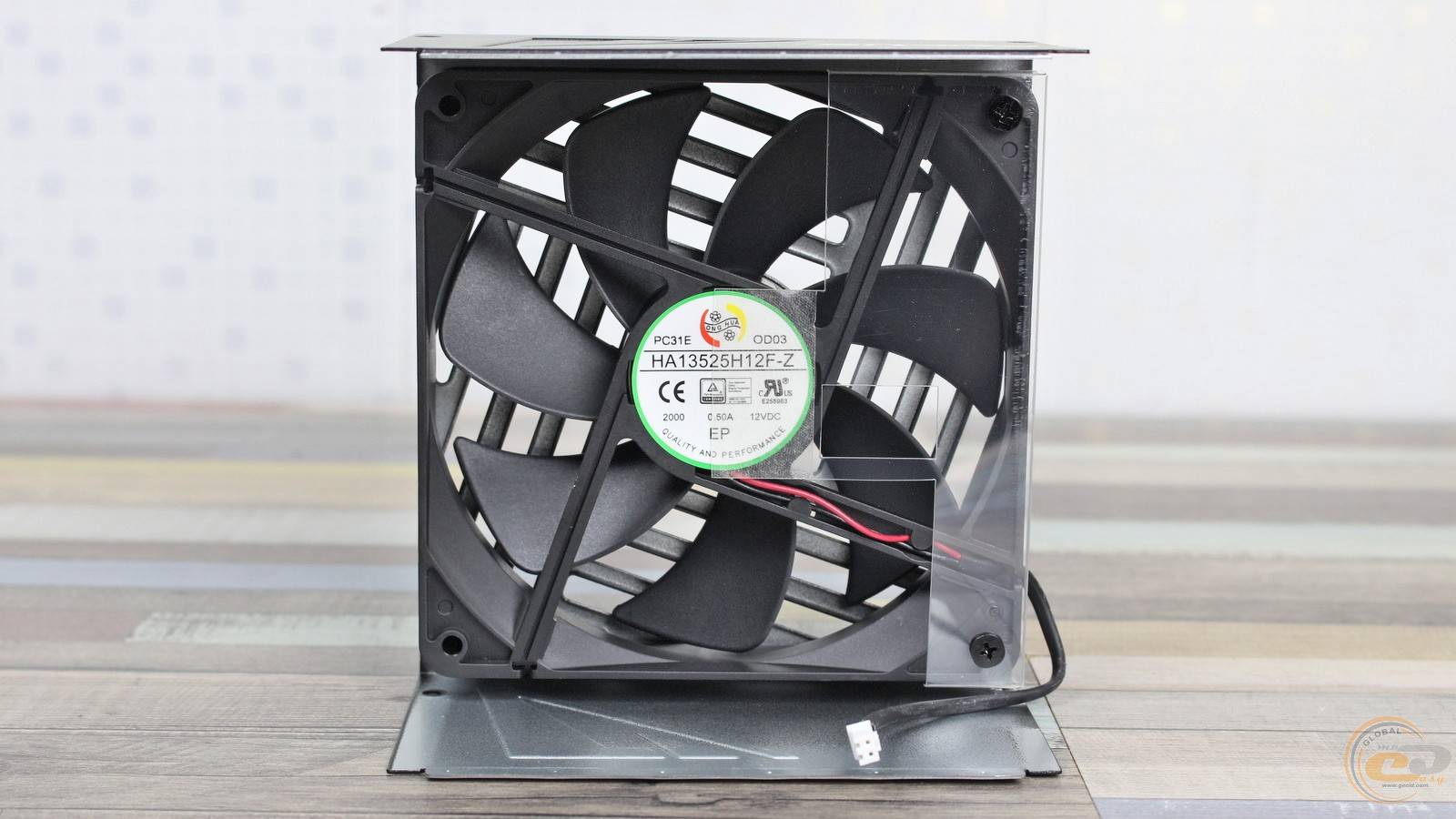

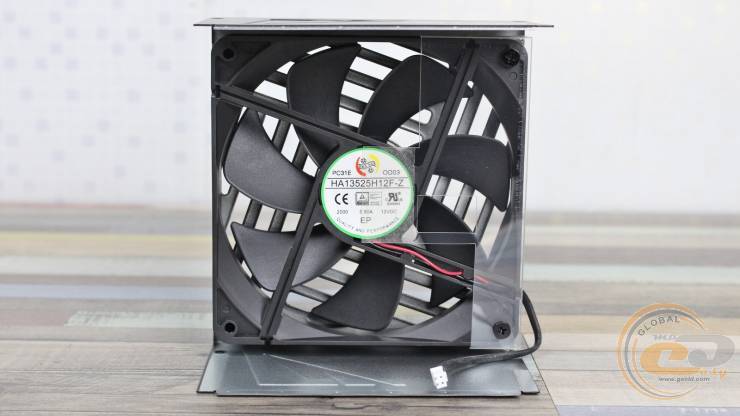

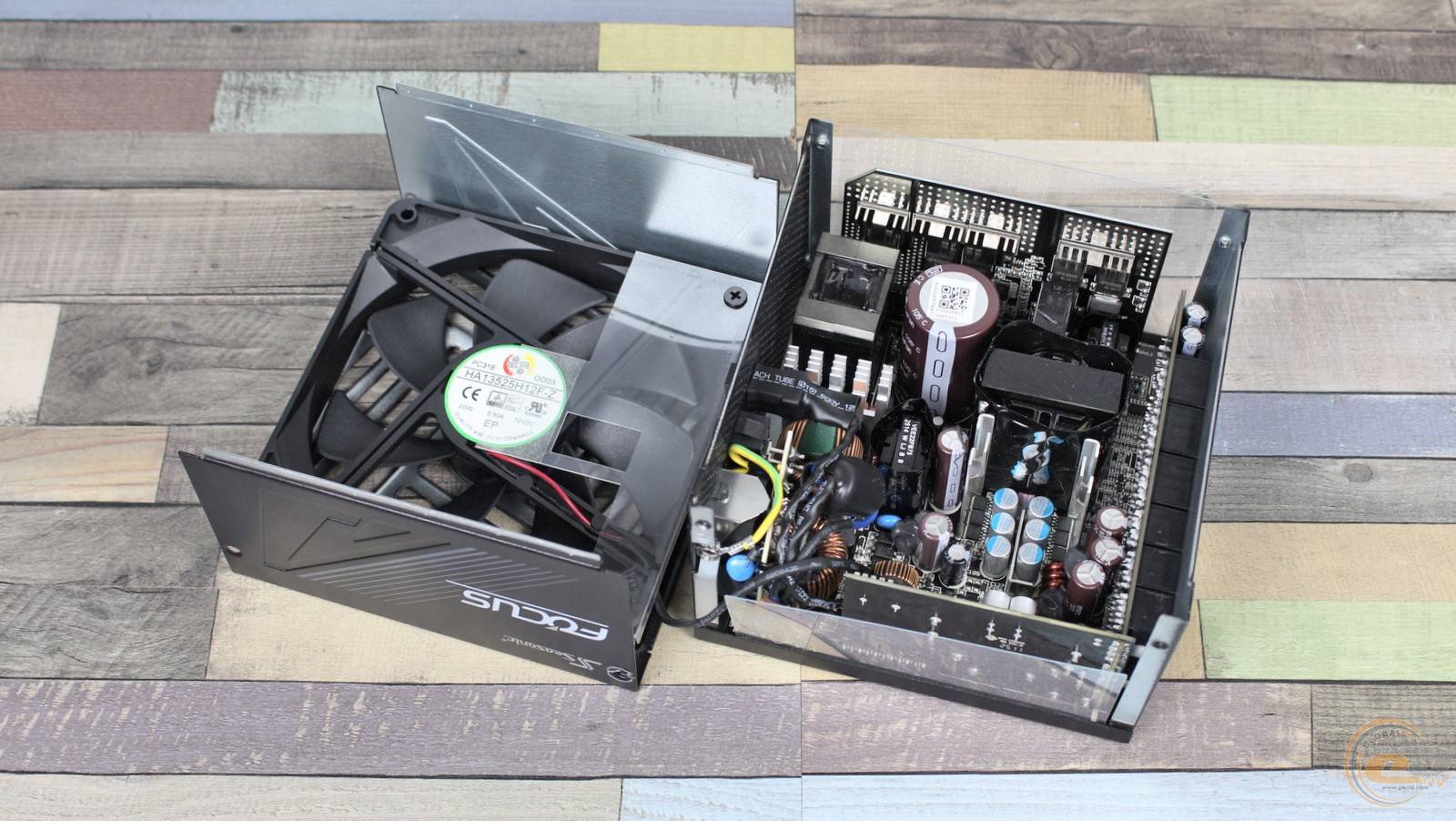

Как и ожидалось от высококлассного блока питания с 10-летней гарантией, в нем используется вентилятор на основе надежного гидродинамического подшипника (FDB). Модель HONG HUA HA13525H12F-Z имеет размеры 135 х 135 х 25 мм и подключается с помощью 2-контактного разъема. Его энергопотребление не превышает 6 Вт (0,5 А при 12 В), а максимальная скорость вращения достигает 2000 об/мин. На практике же он работает заметно медленнее даже при номинальной нагрузке.

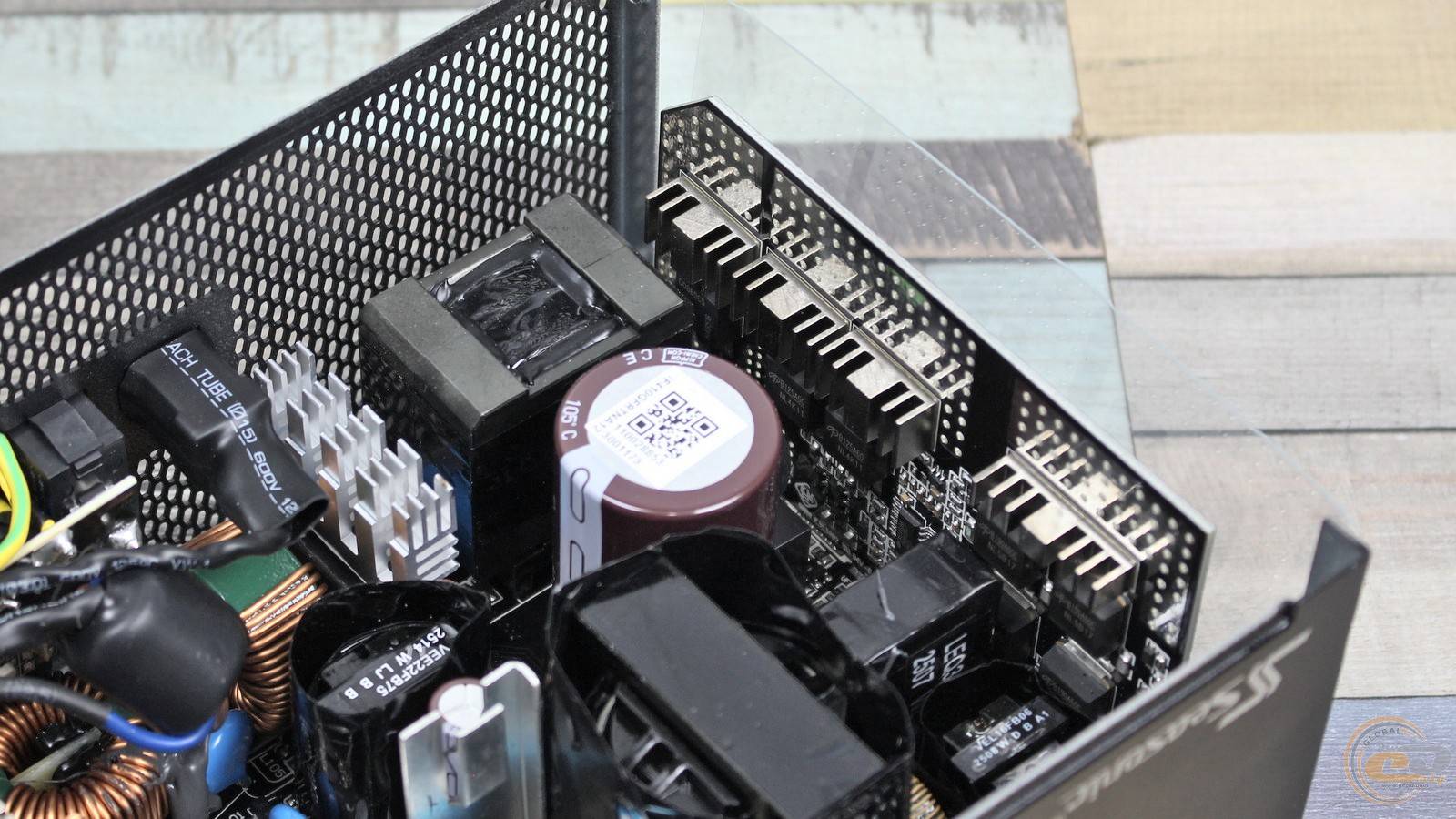

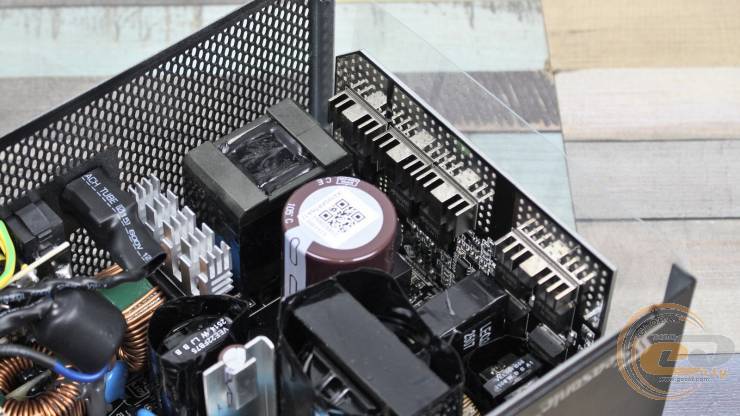

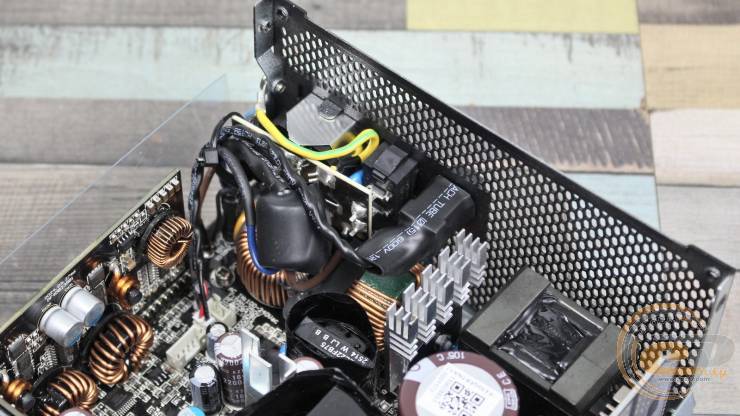

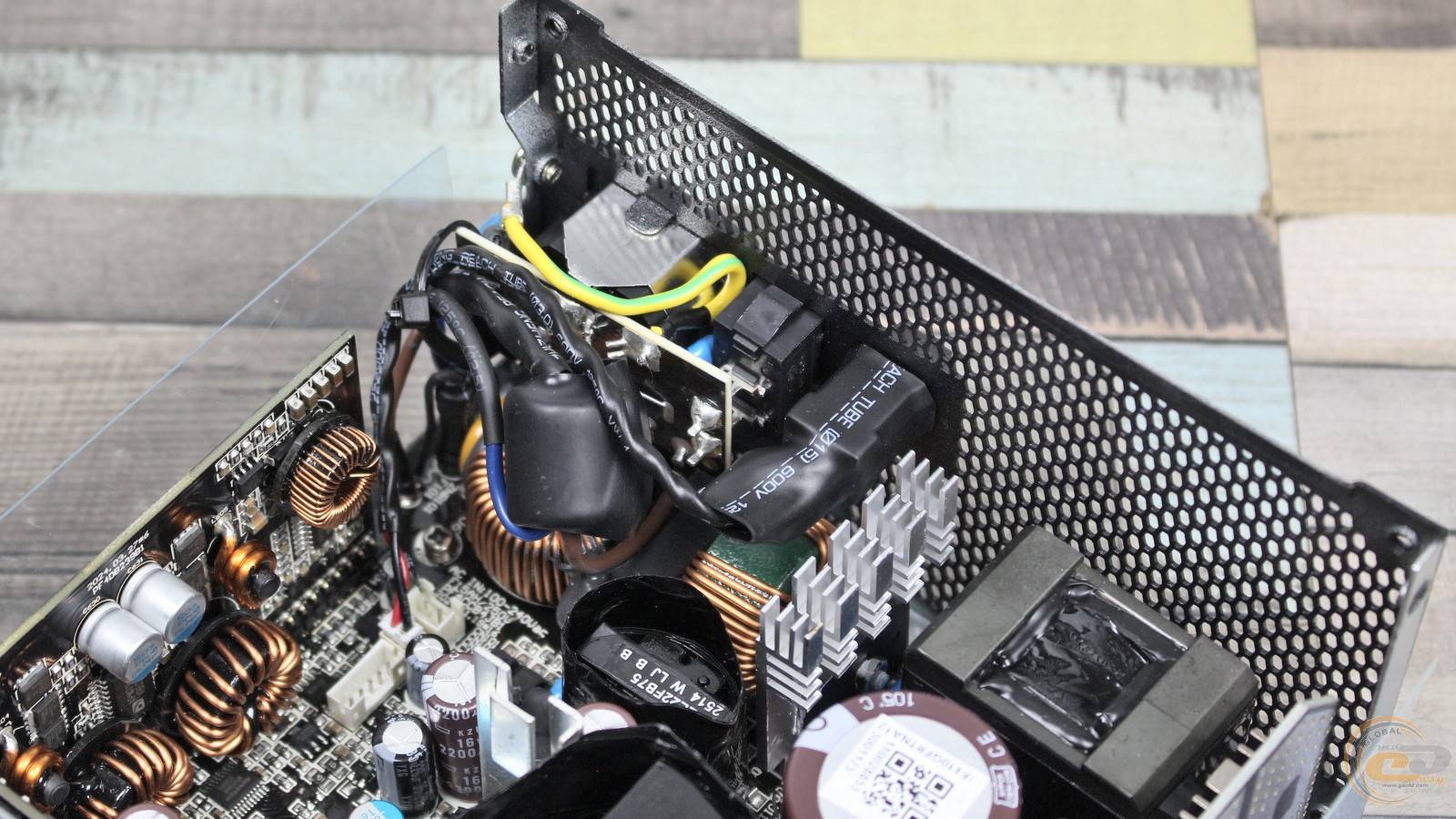

Переходим к схемотехнике. Двухкаскадный EMI-фильтр здесь содержит все необходимые элементы, включая плавкий предохранитель и варистор. Чтобы все составляющие поместились внутри компактного корпуса блока питания, на входе присутствует небольшая дополнительная плата. Далее расположена диодная сборка, для которой предусмотрен индивидуальный радиатор. На своем месте и дроссель APFC в корпусе. В целом все распаянные здесь катушки имеют большие размеры, характерные для киловаттника.

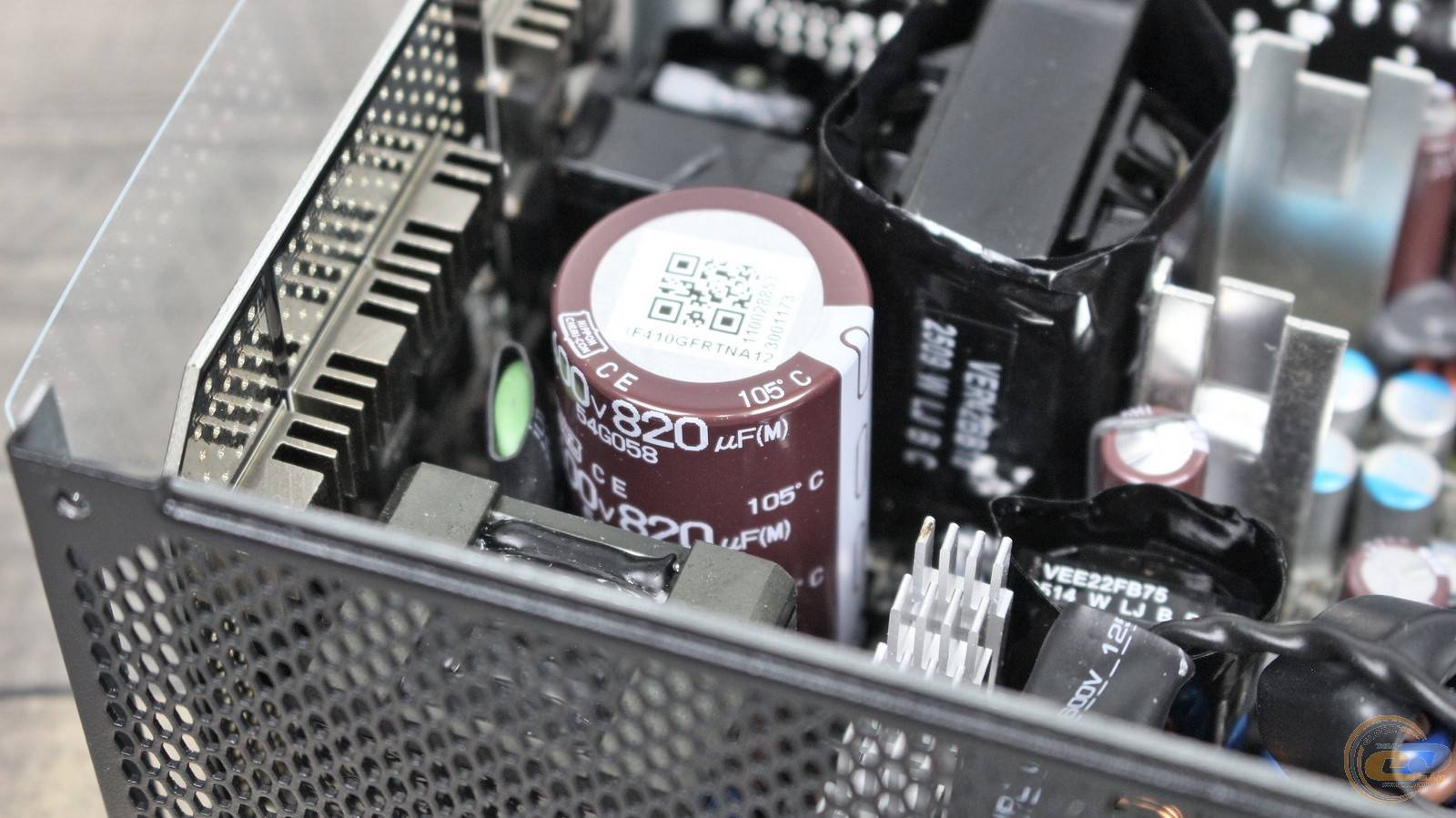

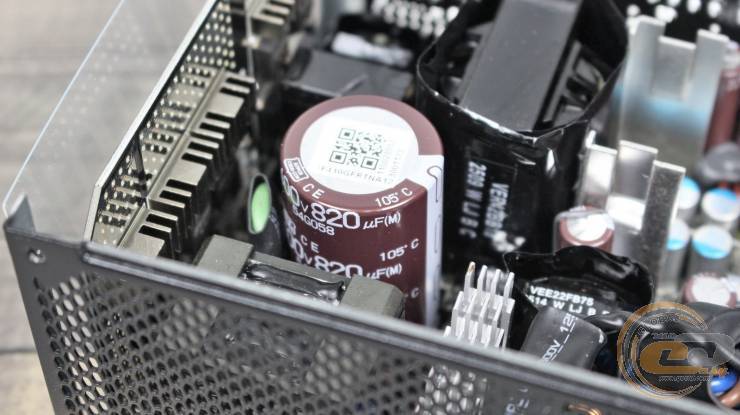

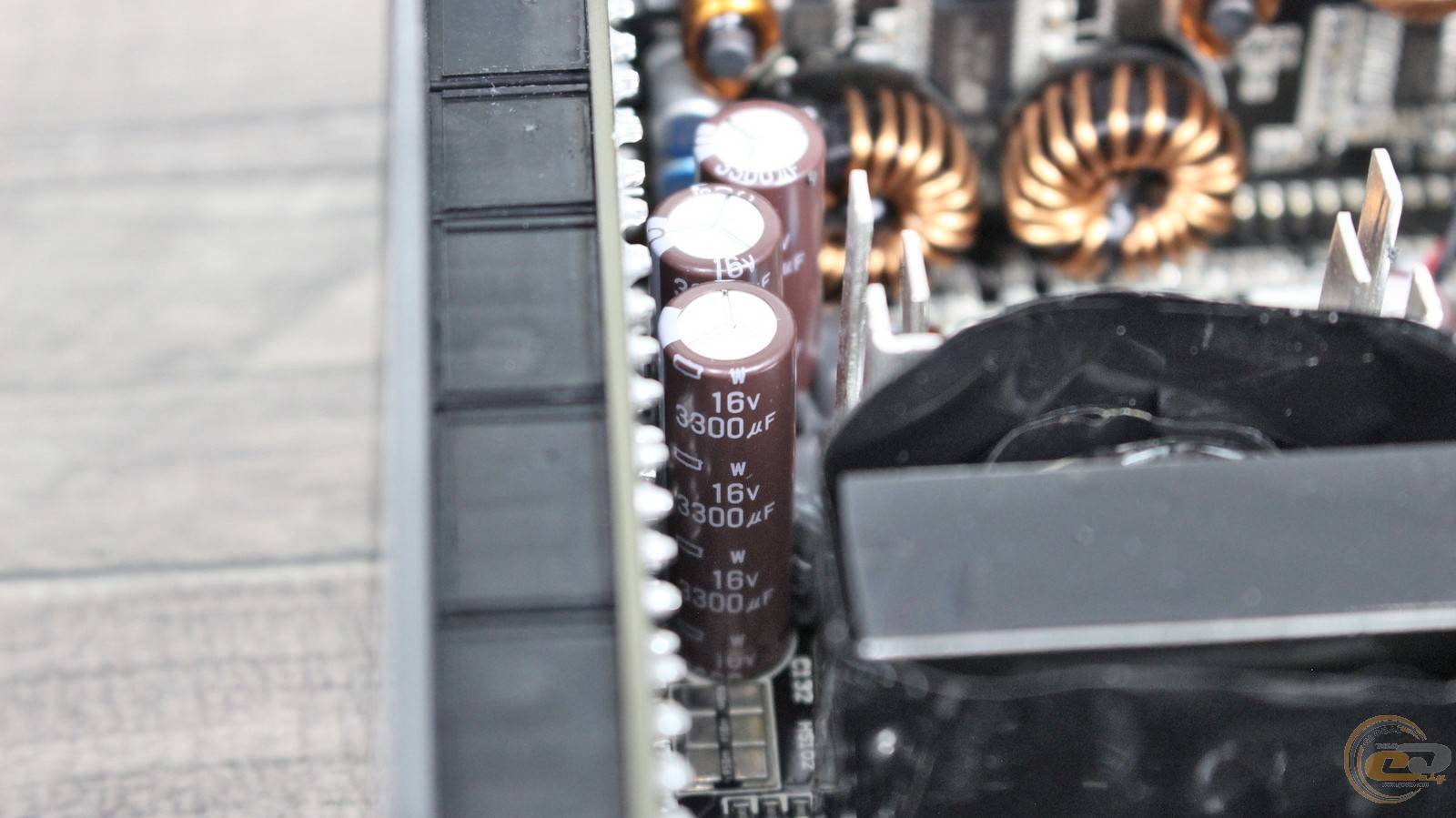

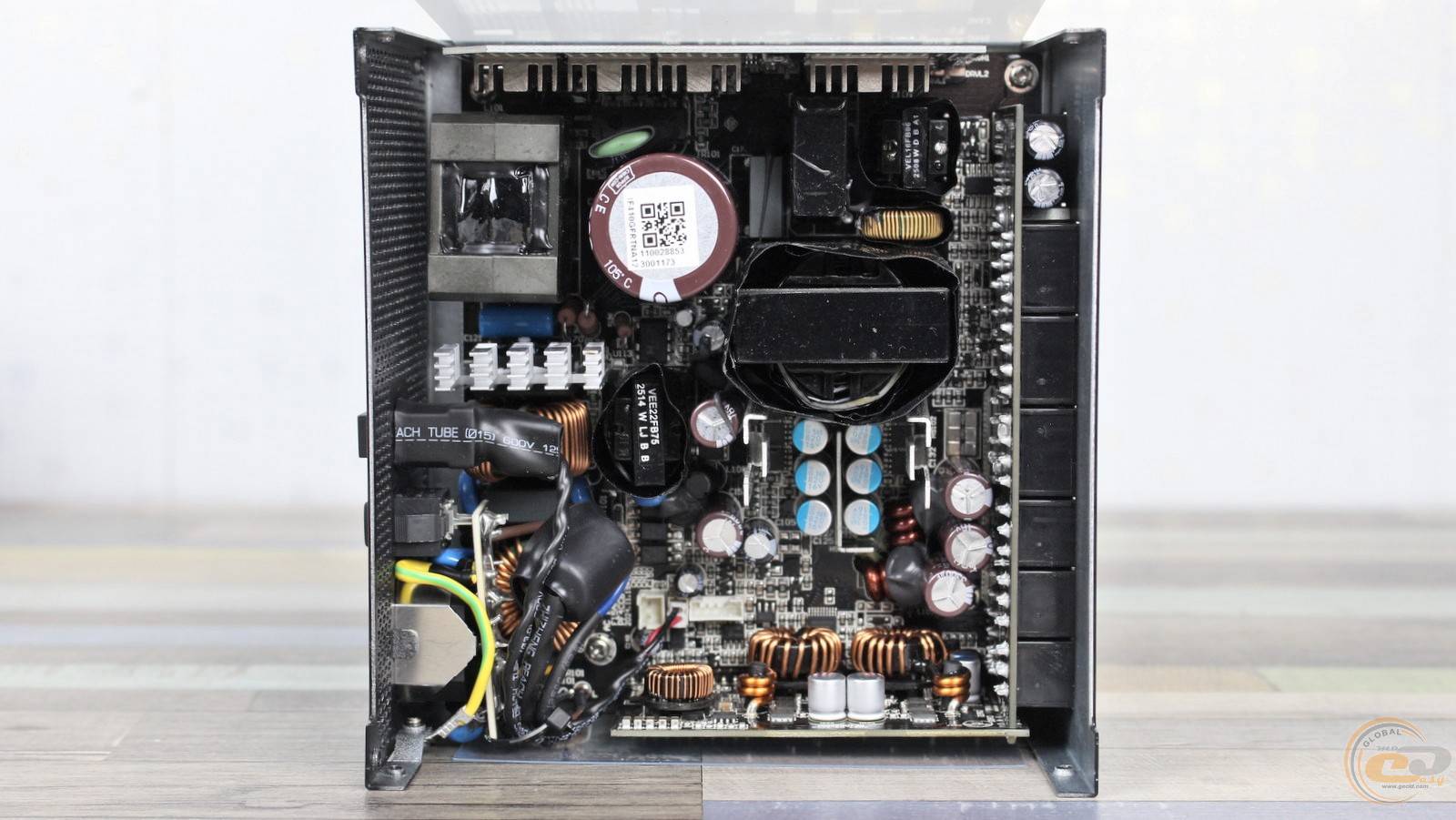

Входной конденсатор произведен японской компанией Nippon Chemi-Con. К тому же он относится к высокотемпературной серии, так что за срок его службы можно не переживать. А емкость 820 мкФ является хорошим показателем для киловатника. Рядом виден терморезистор и реле, обеспечивающие защиту устройства от высоких пусковых токов.

В свою очередь три силовых элемента узла APFC и четыре ключа первичной цепи расположены на отдельной плате, к которой припаяны также и их радиаторы.

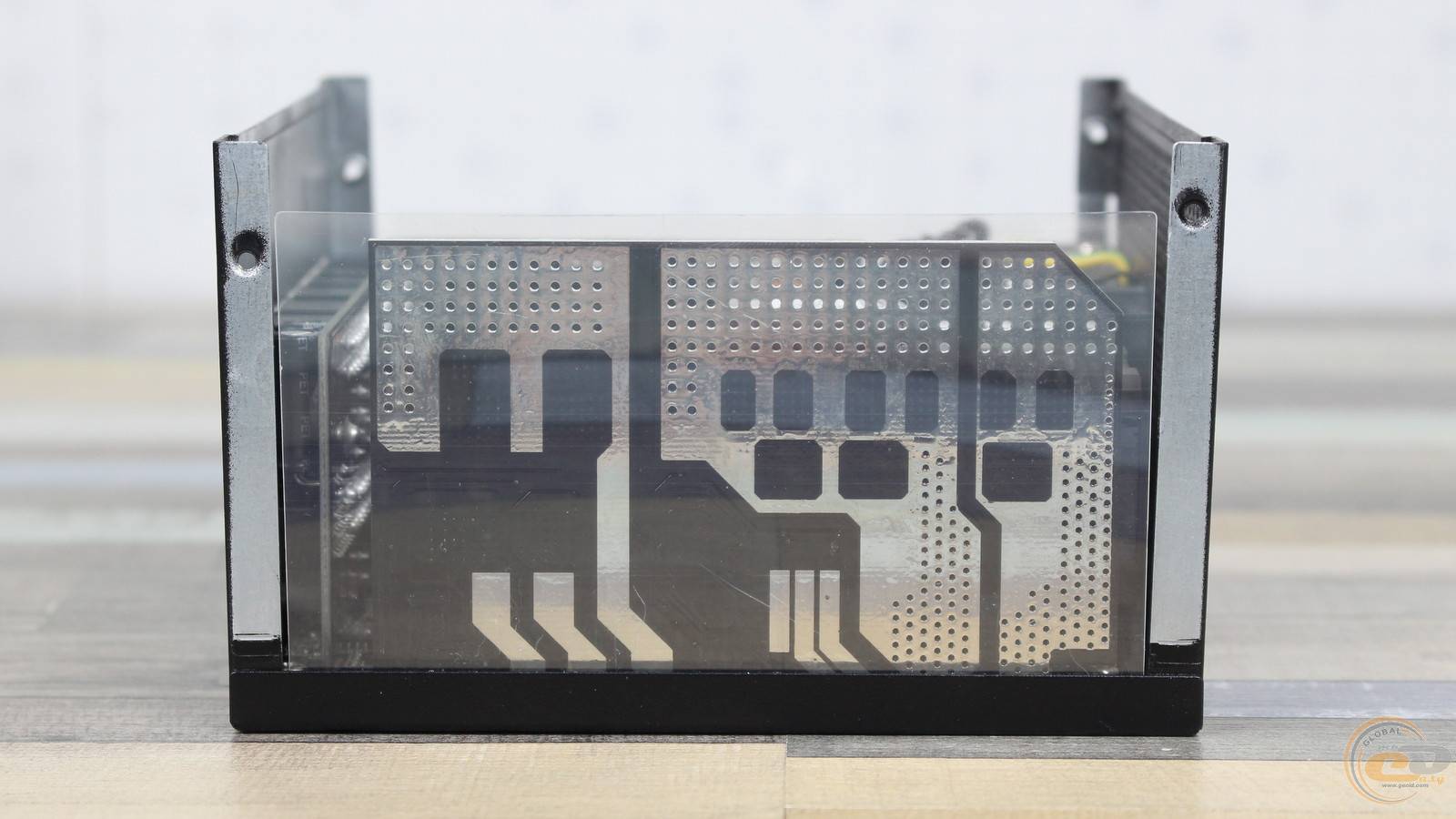

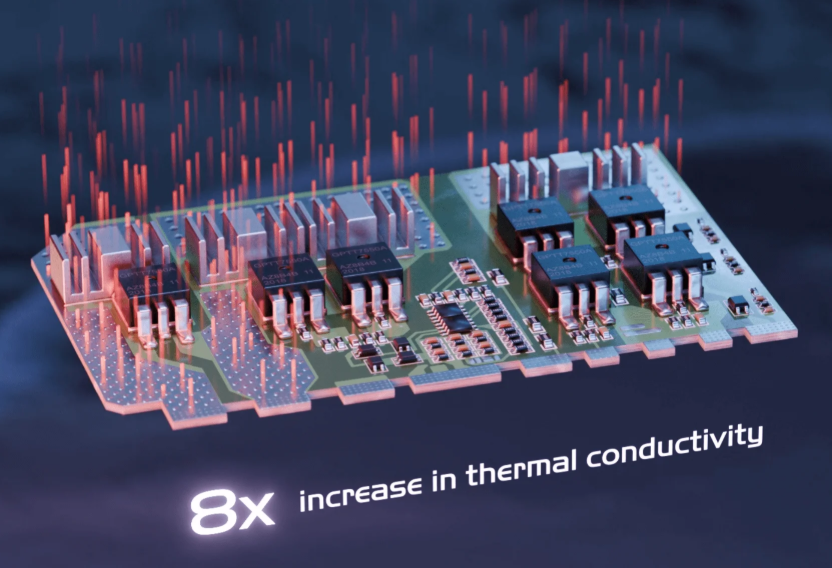

Такой необычный подход, известный как OptiSink Design, обеспечивает более эффективное использование внутреннего пространства и охлаждение находящихся на плате компонентов. Согласно данным производителя, благодаря этому теплоотдача упомянутых элементов выросла в восемь раз.

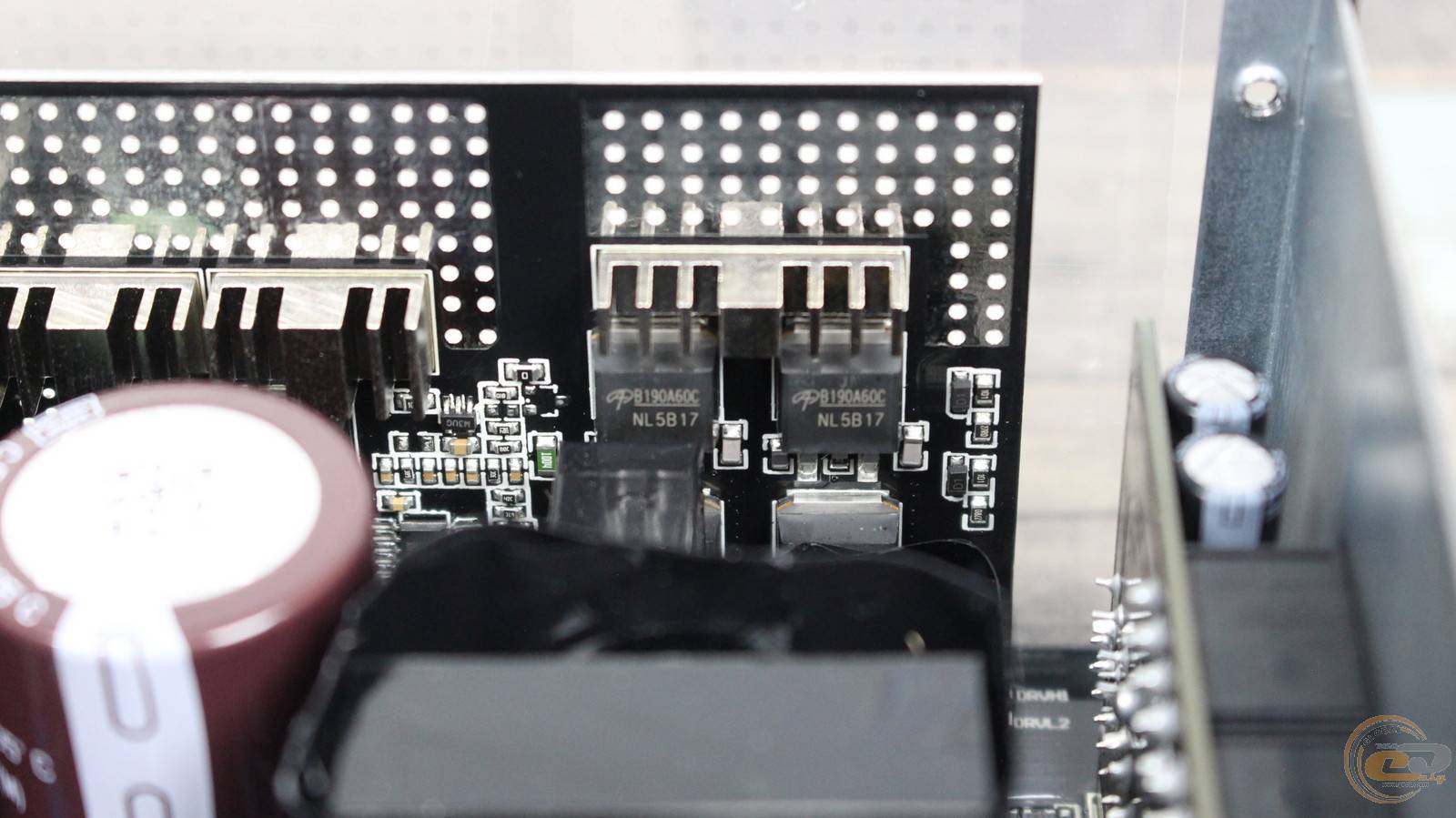

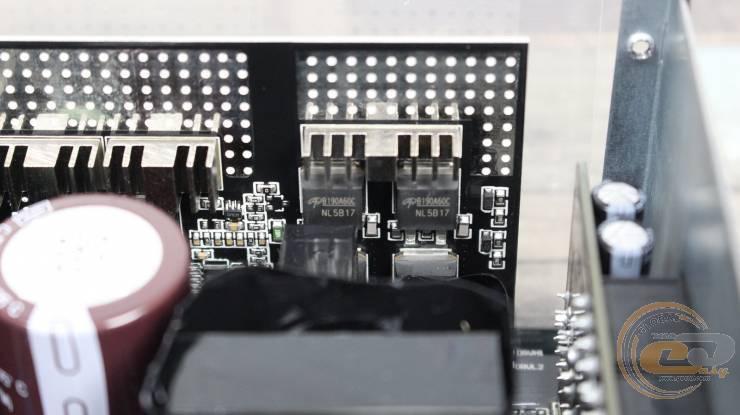

Ключи первичной цепи Seasonic FOCUS GX-1000 ATX 3.1 набраны из четырех полевых транзисторов AOSMD B190A60C. Их производителем является известная американская компания Alpha & Omega Semiconductor, поэтому их происхождение не вызывает вопросов. Кстати, из-под ее крыла вышли и транзисторы узла APFC.

А вот на обороте этой платы нет никаких элементов.

Как и у предшественника, в основе тестируемого блока питания используется свойственная топовым устройствам высокоэффективная полномостовая схема.

Позади главного трансформатора распаяны шесть полевых транзисторов синхронного выпрямителя – на два больше, чем в 850-ватнике. Охлаждаются они расположенными рядом радиаторами.

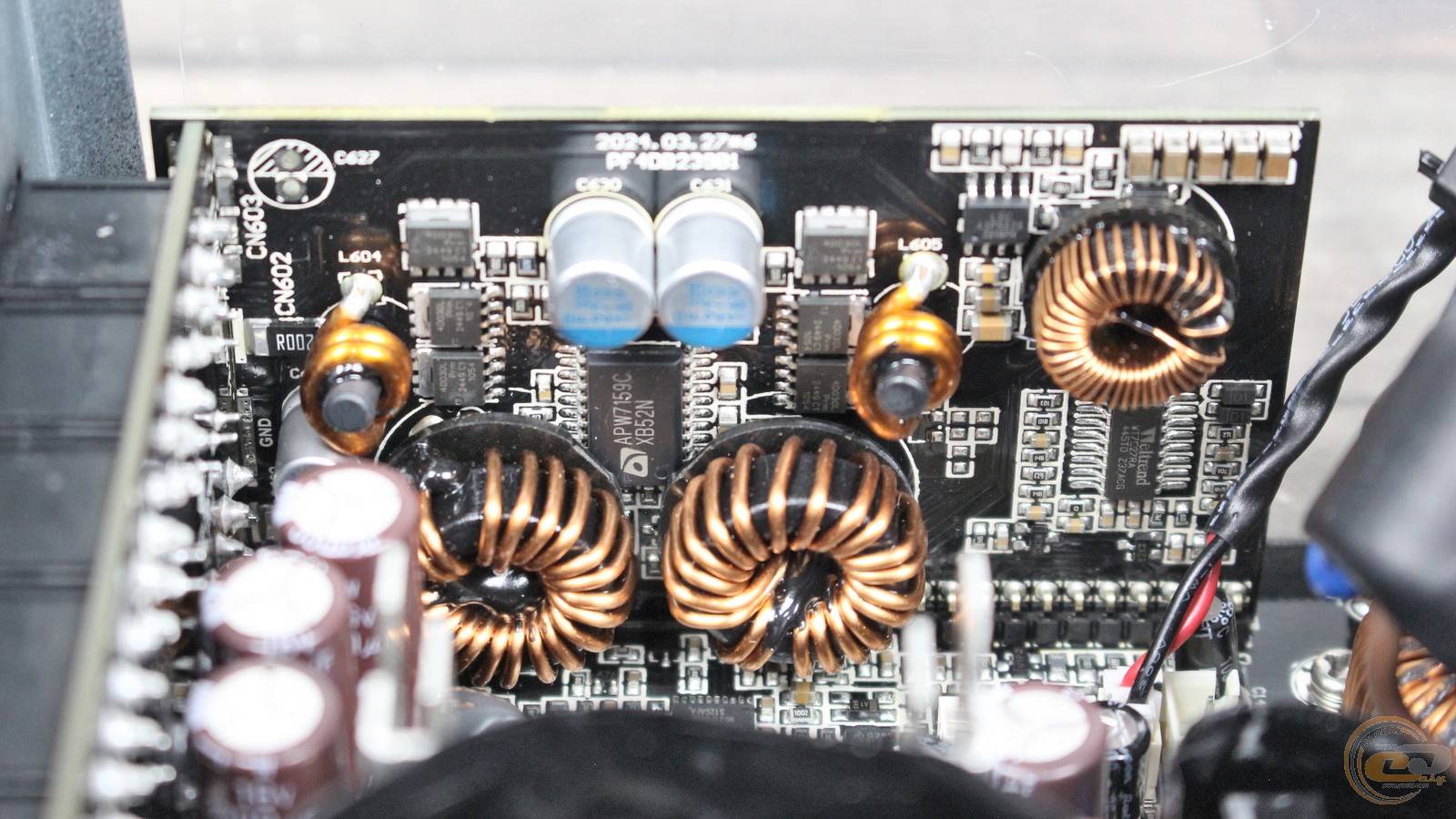

На вертикальной плате расположены составляющие элементы DC-DC-преобразователей, в том числе часто используемый контроллер APW7159C.

Немного правее распаян другой чип - Weltrend WT7527RA. С его помощью удалось воплотить ряд защит. А так выглядит полный их список:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

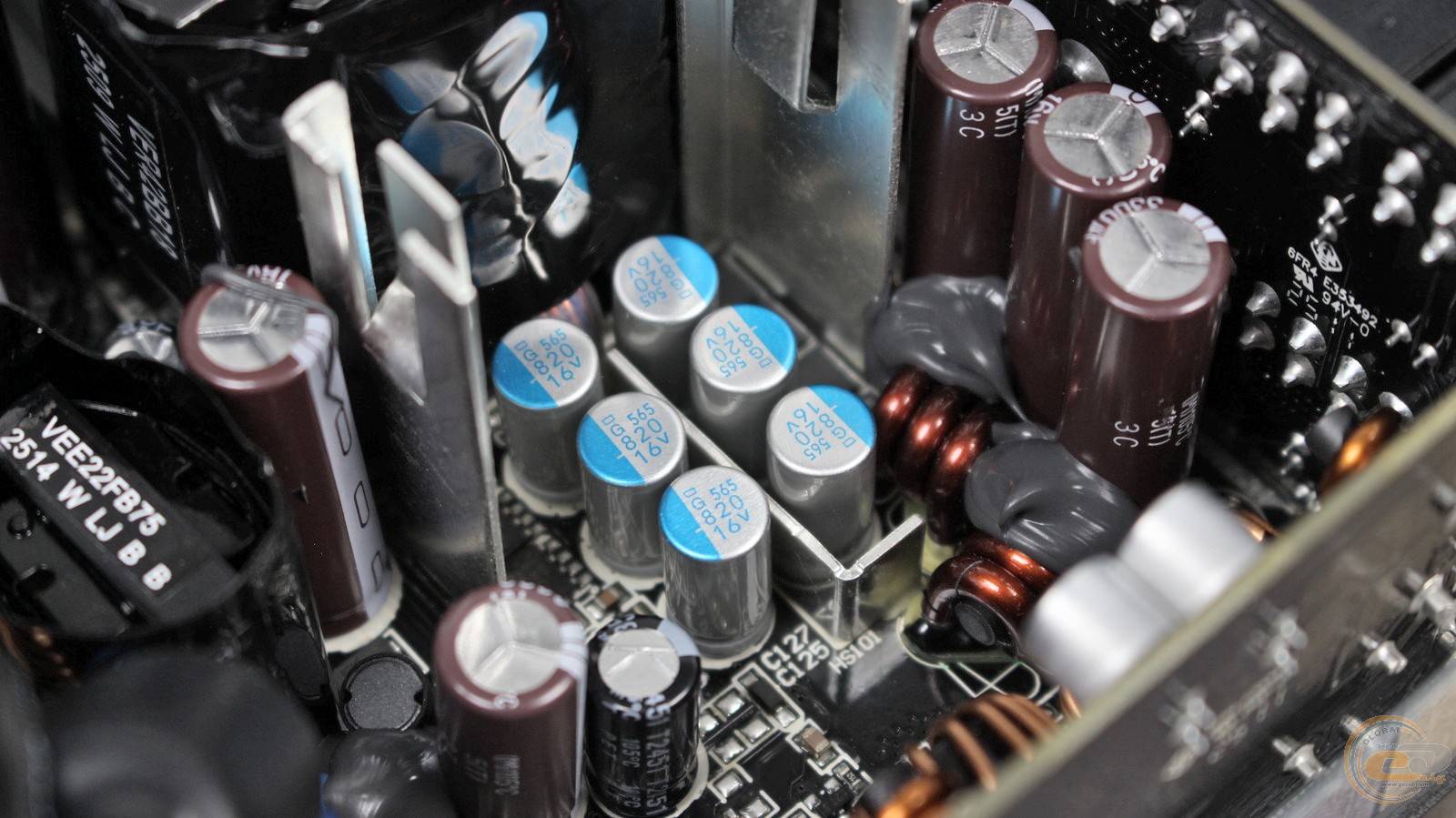

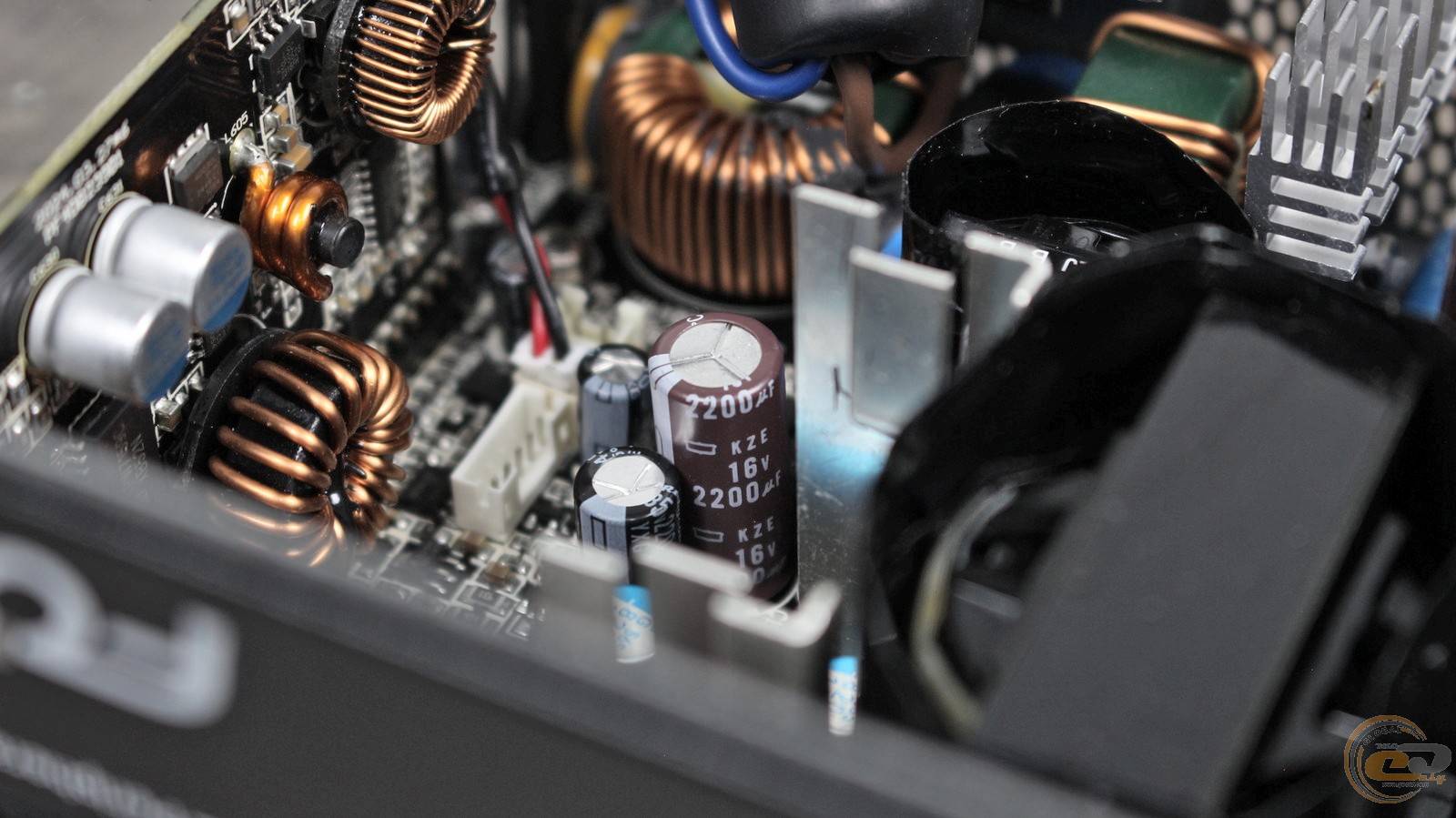

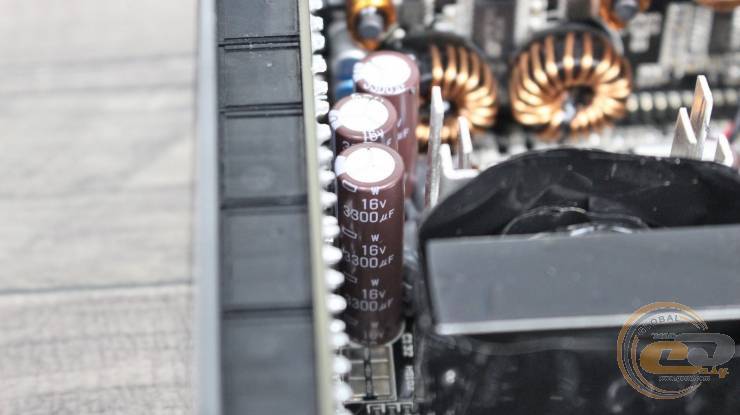

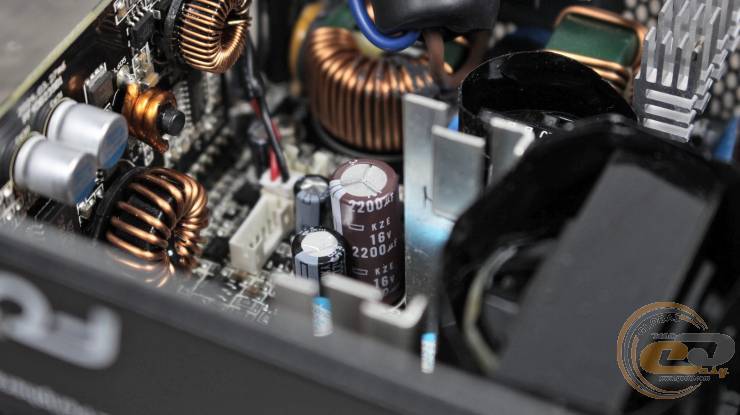

Помимо надежных полимерных конденсаторов, в тестируемом блоке питания также немало электролитов. Их качество также высокое – это элементы от японских брендов Nippon Chemi-Con и Rubycon. Этот аспект остается сильной стороной устройства, как и у его предшественника.

Кросс-нагрузочные характеристики

А теперь переходим к практическим тестам. Если стандарт ATX12V определяет допустимый диапазон отклонений напряжений для всех линий питания ±5% от их номинала, то он заметно меньше. Впрочем, Sea Sonic Electronics заявляет о поддержке Tight Voltage Regulation для трех основных линий +3,3В, +5В и +12В, а это лишь ±3%.

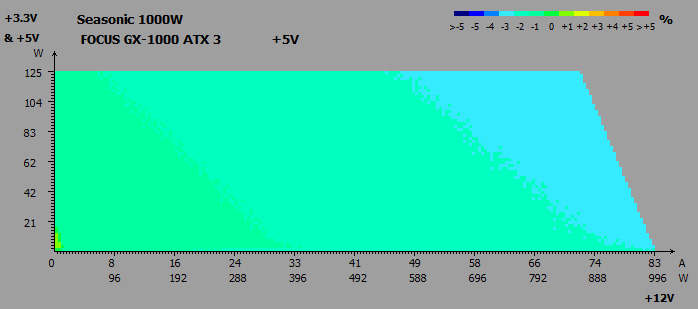

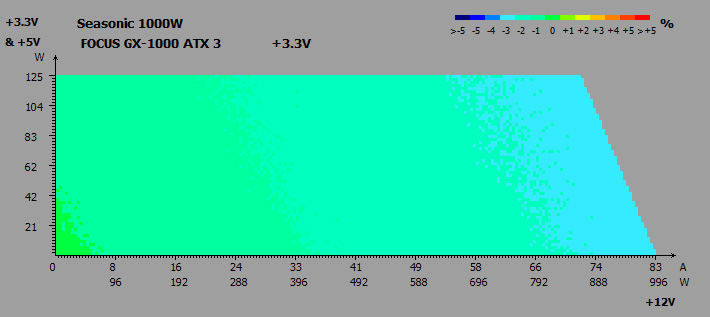

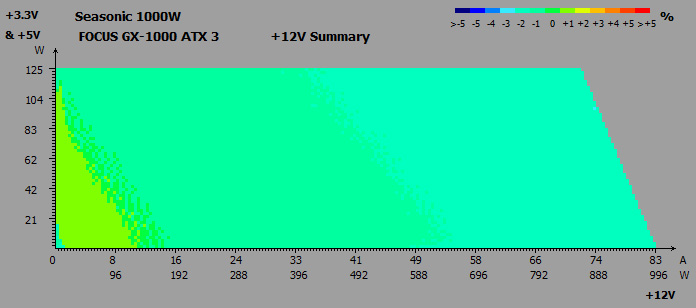

Во время кросс-нагрузочных тестов на основных линиях питания Seasonic FOCUS GX-1000 ATX 3.1 были зафиксированы следующие отклонения:

• линия +3,3В: от –3% до 0%;
• линия +5В: от –3% до –1%;
• линия +12В: от –2% до +1%.

И действительно, напряжение на всех трех каналах изменяется в очень узких пределах — от -3% до +1%, что является отличными показателями.

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

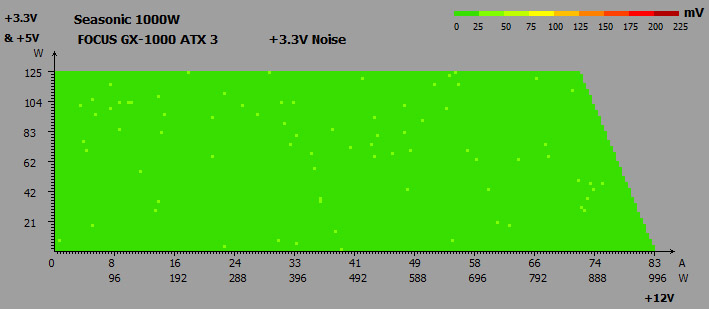

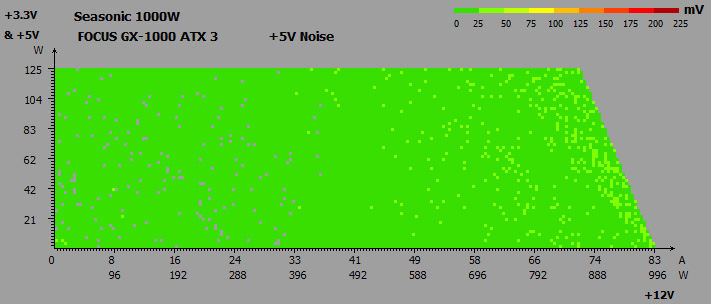

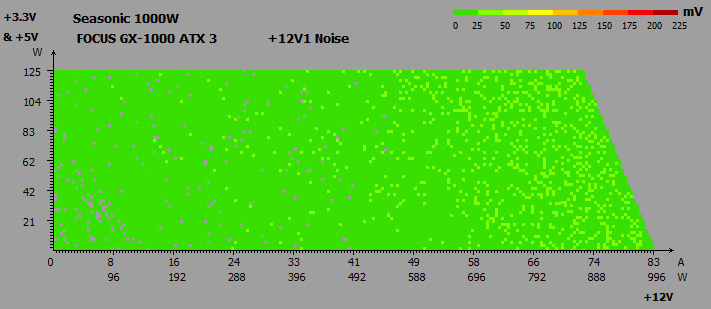

С пульсациями также все в полном порядке – на трех основных линиях они не превышали 50 мВ.

Дежурная линия питания + 5VSB

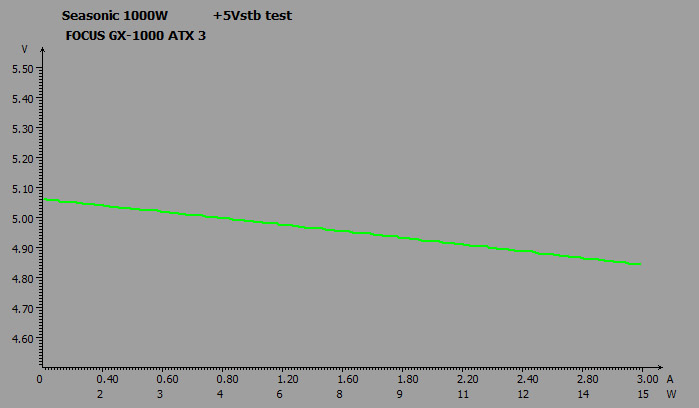

Состояние дежурной линии питания без замечаний – напряжение на ней изменяется в пределах от 5,06 до 4,84 В (от +1,2% до -3,2%), не выходя за рамки ±5%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Активный корректор мощности Seasonic FOCUS GX-1000 ATX 3.1 показывает себя во всей красе и отвечает требованиям 80 PLUS Gold. Так, коэффициент PF на уровне 0,9 был достигнут при нагрузке менее 200 Вт, а дальше он постепенно возрастает до максимально возможных 0,99.

КПД

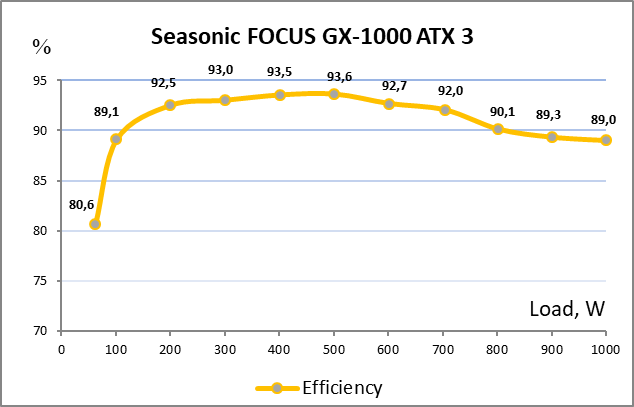

С соответствием КПД сертификата 80 PLUS Gold также полный порядок: при нагрузке 20%, 50% и 100% от номинальной мощности КПД превосходил 90%, 92% и 89% соответственно. А пиковое его значение достигает целых 93,6%.

Кроме того, такое сочетание коэффициента PF (≥0,97) и энергоэффективности (≥87%) позволило киловатнику получить сертификат Cybenetics Gold, тогда как младшие решения линейки соответствуют более престижному стандарту Cybenetics Platinum.

Система охлаждения

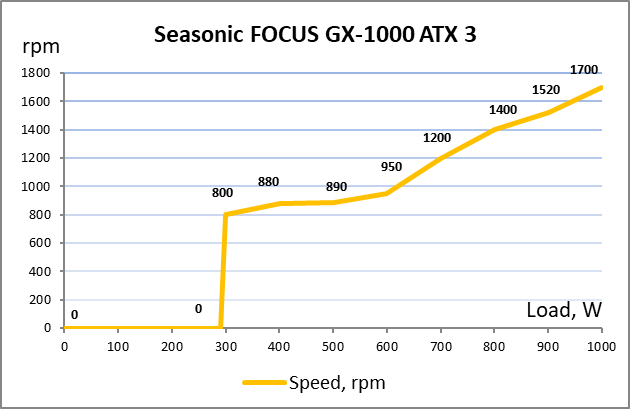

Принцип работы системы охлаждения Seasonic FOCUS GX-1000 ATX 3.1 очень похож на 850-ваттную модель. В гибридном режиме до нагрузки 300 Вт блок питания работает полностью бесшумно, до 600 Вт очень тихо, а до 700 Вт уровень шума все еще остается низким. Лишь при более высоких нагрузках шум повышается до уровня ниже среднего, а скорость вращения вентилятора достигает максимума около 1700 об/мин. Напомним, у предшественника 120-мм вентилятор разгонялся до 1900 об/мин.

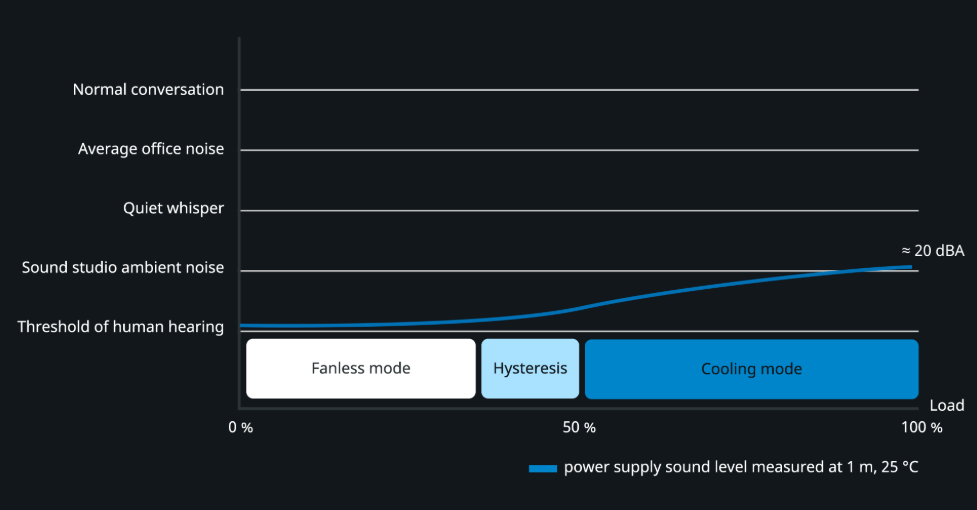

В диапазоне нагрузок 300-500 Вт производитель предусмотрел зону гистерезиса. Она позволяет избежать ситуации, когда вентилятор постоянно включается и выключается, балансируя между двумя режимами работы. Если же гибридный режим работы системы охлаждения отключен, вентилятор запускается сразу при подаче питания со скоростью 800 об/мин.

Кстати, аналогично младшим решениям устройство получило сертификат Cybenetics A-, указывающий на очень низкий уровень шума — до 30 дБ.

Температурный режим

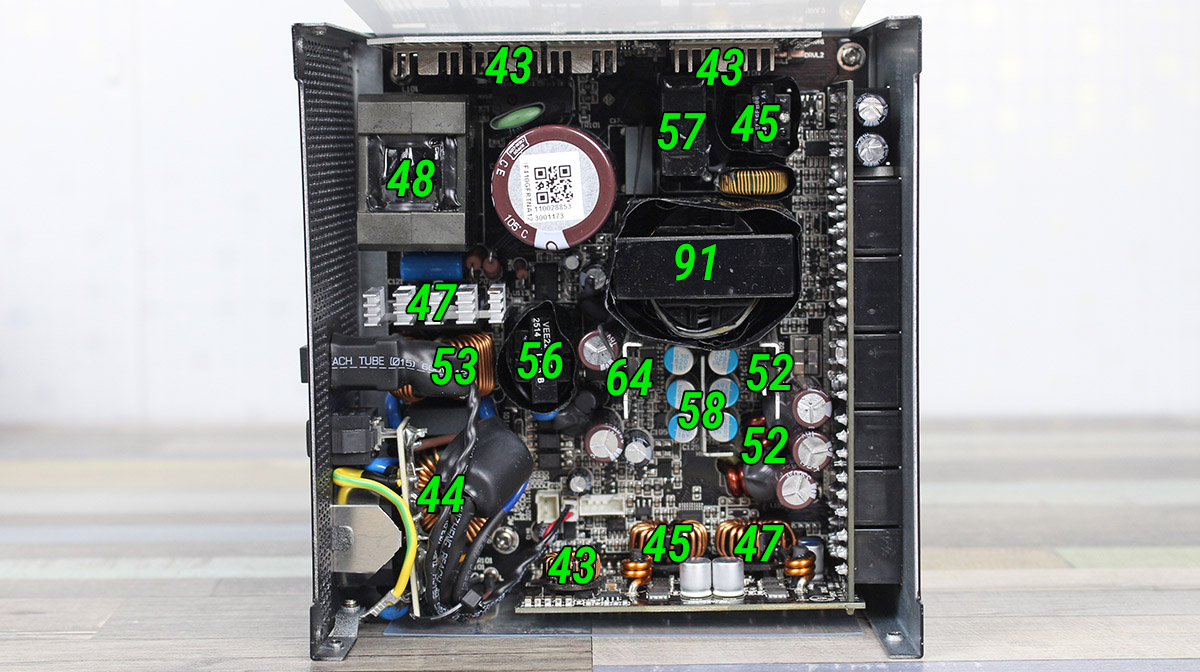

Карта температур, полученная после 15-минутной 900-ваттной нагрузки, показывает заметный нагрев главного трансформатора - до 91°C. Это не критическое значение, но оно заметно выше, чем у предшественника. А вот все остальные узлы оказались заметно прохладнее.

Заметим, что при тестировании температура в помещении достигала достаточно высоких 26°C. Так что в более комфортных для пользователей условиях и узлы блока питания будут нагреваться меньше.

Испытание на реальной конфигурации

Пора проверить возможности блока питания на реальной компьютерной системе. Для ее сборки был задействован процессор AMD Ryzen 9 7900X с TDP 170 Вт в паре с 450-ваттным ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition и 350-ваттным Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процессор	AMD Ryzen 9 7900X (Socket AM4, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5, DDR5, ATX)
Оперативная память	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Видеокарты	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простая» и «Максимальная нагрузка», которая создавалась с помощью теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

По всей видимости, даже требовательная система с сразу двумя горячими видеоадаптерами оказалась вполне «по зубам» тестируемого блока питания. Напряжения на всех трех линиях как в простое, так и под нагрузкой оставались в заявленных производителем 3-процентных пределах. А разница между значениями в простое и под нагрузкой составила всего 0,4-1,5%. Так что полученные показатели вполне заслуженно получают от нас оценку «отлично».

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, тестируемый блок питания порадует своего владельца очень низким энергопотреблением в выключенном состоянии (2 Вт) компьютера и в спящем режиме (4 Вт).

Итоги

В общем, блок питания Seasonic FOCUS GX-1000 ATX 3.1 успешно принял эстафету от своего предшественника, сохранив ключевые сильные стороны и одновременно получив ряд важных обновлений. По-прежнему есть современный подход к реализации питания и традиционно высокое качество компонентов. Поэтому устройство порадует даже требовательных пользователей, ожидающих от него стабильности и продолжительного ресурса работы.

К достоинствам новинки стоит отнести высокую энергоэффективность с сертификатами 80 PLUS Gold и Cybenetics Gold, низкий уровень шума благодаря гибридному режиму работы вентилятора, усовершенствованную систему охлаждения OptiSink Design, 600-ваттный коннектор 12V-2x6 от P-Te 5.1. Regulation, а также широкий набор защит, обеспечивающих безопасность системы.

Особо стоит отметить качественную компонентную базу: использование японских конденсаторов, американских транзисторов и вентилятора на гидродинамическом подшипнике способствует высокой надежности устройства, что подтверждается 10-летней гарантией.

Итак, Seasonic FOCUS GX-1000 ATX 3.1 можно смело рекомендовать как современный и надежный выбор для игровых или профессиональных систем. Он успешно сочетает проверенные решения предыдущих поколений с новыми технологиями, предлагая пользователям стабильность, эффективность и комфорт работы на долгие годы.

Достоинства:

• высокий уровень КПД (свыше 93%, 80 PLUS Gold и Cybenetics Gold);
• при подключении к мощной конфигурации напряжения остаются в пределах нормы;
• очень малые отклонения напряжений;
• наличие всех видов защит;
• раздельная система стабилизации питания;
• возможность работы в широком диапазоне сетевого напряжения;
• усовершенствованное охлаждение силовых элементов первичной цепи OptiSink Design;
• использование японских электролитических высокотемпературных конденсаторов;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• полностью модульные кабели;
• 135-мм вентилятор на основе гидродинамического подшипника;
• тихая работа на большей части диапазона нагрузок (сертификат Cybenetics A-);
• возможность полностью пассивного охлаждения при нагрузке до 300 Вт;
• наличие трех 6+2-контактных разъемов PCIe и одного 600-ваттного PCIe 5.1 (12V-2x6);
• 10 лет гарантии.

Особенности:

• нагрев главного трансформатора до 91°C при длительной нагрузке.

Автор: Олесь Пахолок

Выражаем благодарность компании ELKO Ukraine за предоставленный для тестирования блок питания.
