Обзор Seasonic PRIME PX-2200 (ATX 3.1): блок питания мощностью 2,2 кВт

Большинству пользователей в компьютере достаточно одной мощной видеокарты. Но для задач типа 3D-моделирования, рендеринга или вычислений в сфере искусственного интеллекта этого может быть недостаточно. В таких случаях используют несколько графических ускорителей одновременно, что существенно ускоряет работу. А подобные системы в свою очередь нуждаются в соответствующих блоках питания.

Одно из таких решений – Seasonic PRIME PX-2200 (ATX 3.1) с рекордной для устройств данного производителя мощностью в 2200 Вт. Например, его возможностей хватит для питания системы с тремя GeForce RTX 5090 или четырьмя RTX 5080, еще и с хорошим запасом на энергопотребление других компонентов. Далее мы расскажем о конструктивных и других особенностях этого устройства.

Спецификация

Модель		Seasonic PRIME PX-2200 (ATX 3.1) (SRP-PPX222-A5A22ST)
Тип		ATX12V 3.1 / EPS12V
Номинальная мощность, Вт		2200
Мощность по каналу +12В, Вт.		2200
Мощность линий +3,3В и +5В, Вт.		125
Количество линий +12В		1
Максимальный ток канала +3,3В, А		25
Максимальный ток канала +5В, А		25
Максимальный ток канала +12В, А		183,33
Максимальный ток канала –12В, А		0,5
Максимальный ток канала +5Vsb (дежурная линия питания), А		3
Входное напряжение, В		200 – 240
Частота напряжения питания, Гц		50 – 60
Входящий ток, А		15
Сертификация 80 PLUS		Platinum 230V EU
Сертификация Cybenetics	Энергоэффективность	Titanium 230V
	Уровень шума	Standard++
Метод компенсации коэффициента мощности		Активный
Количество PCIe-разъемов		4 (6+2-контактные)
Количество разъемов PCIe 5.1 (12V-2x6) и их мощность		4 (600 Вт)
Модульный		да
Размеры вентилятора, мм		135 х 135 х 25
Тип подшипника вентилятора		Гидродинамический (FDB)
Защити		SCP, OPP, OTP, OVP, OCP, UVP
Время наработки вентилятора на отказ, ч		50 000
Время наработки БП на отказ (MTBF), ч		100 000
Размеры (Д х Ш х В), мм		210 x 150 x 86
Гарантия, лет		12
Сайт производителя		Seasonic
Страница продукта		Seasonic PRIME PX-2200 (ATX 3.1)

Упаковка и комплект поставки

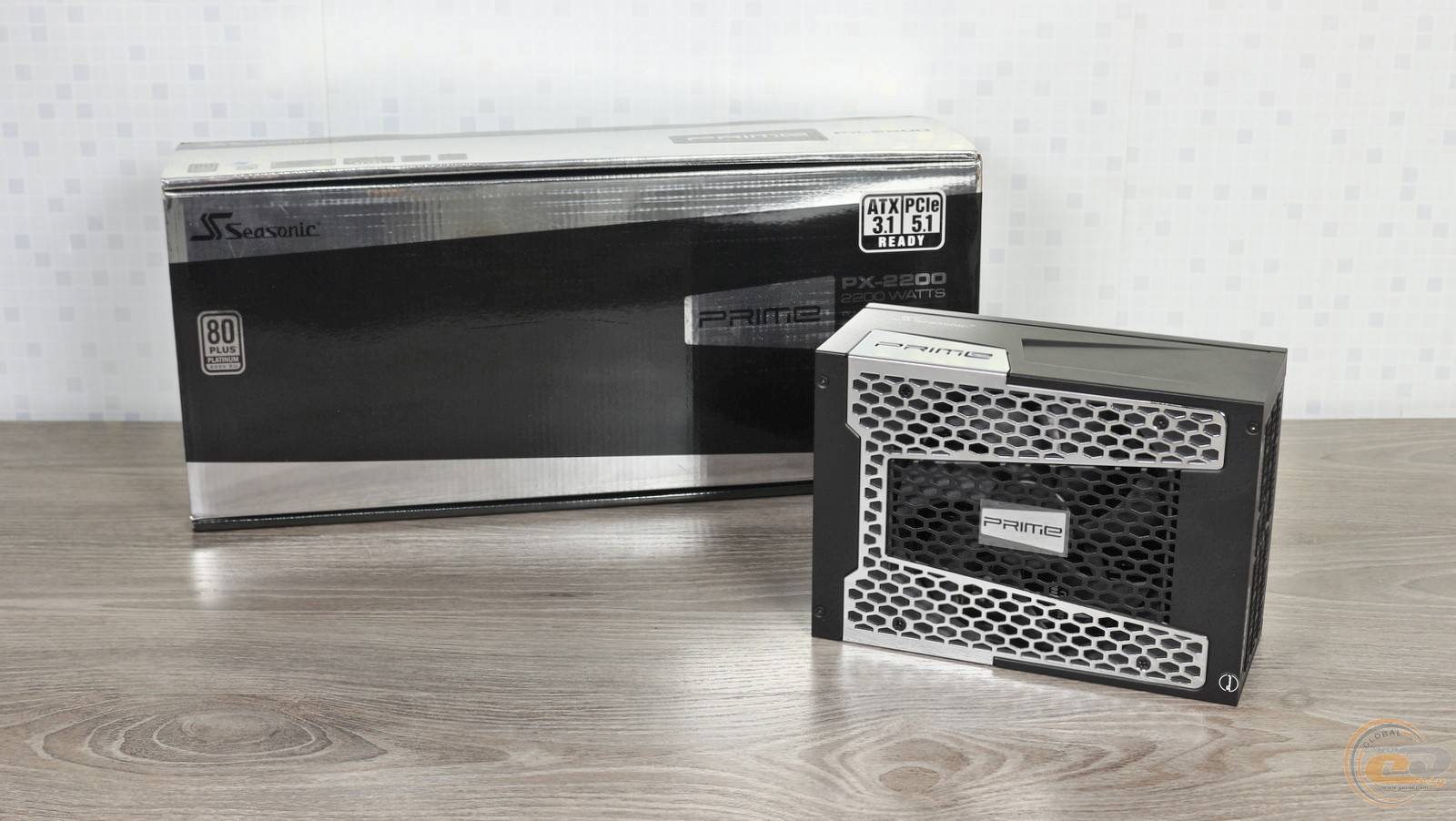

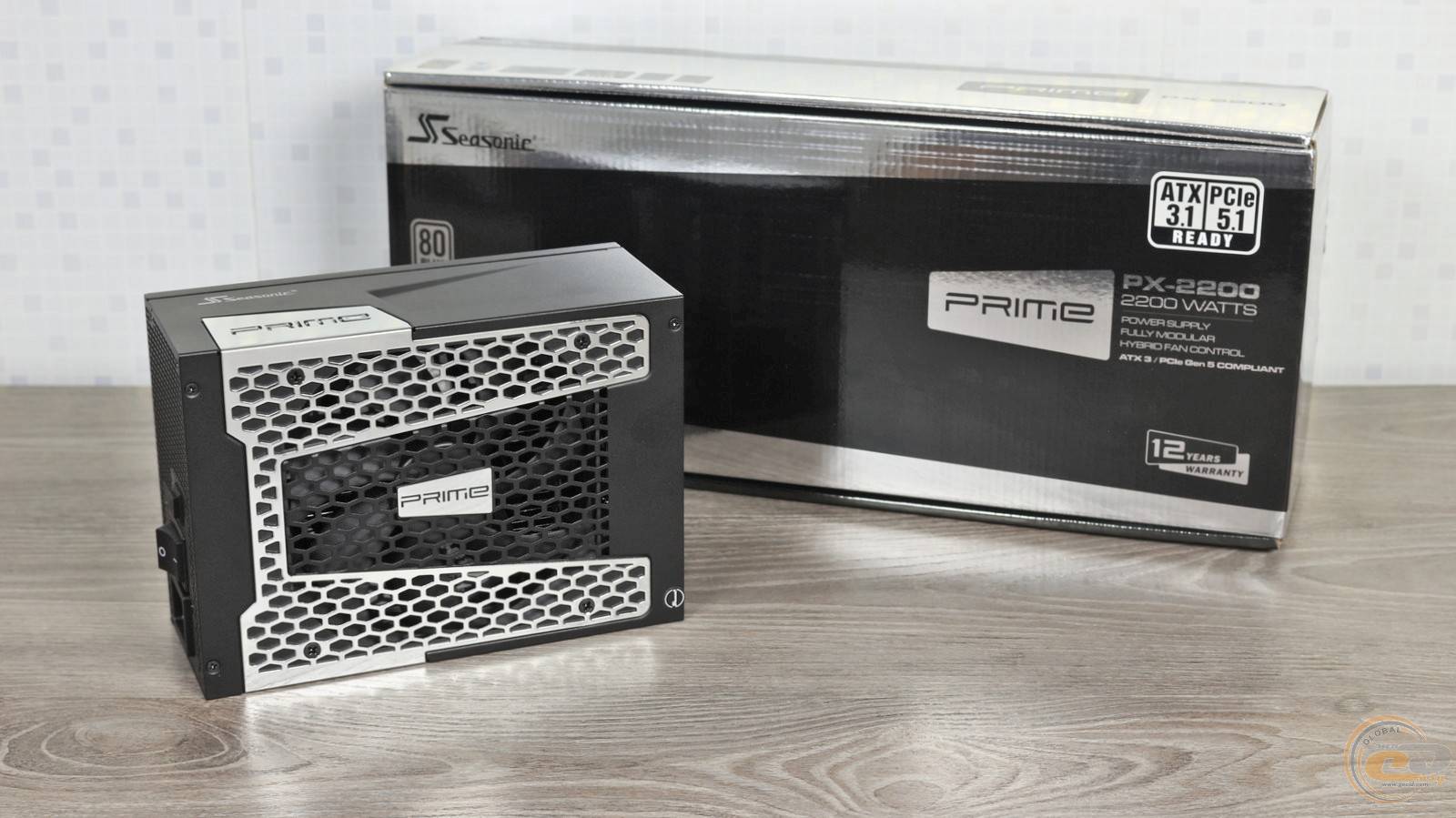

Коробку устройства можно описать двумя словами – блестящая и информативная. Здесь содержится подробный перечень электротехнических характеристик, о которых мы еще поговорим дальше.

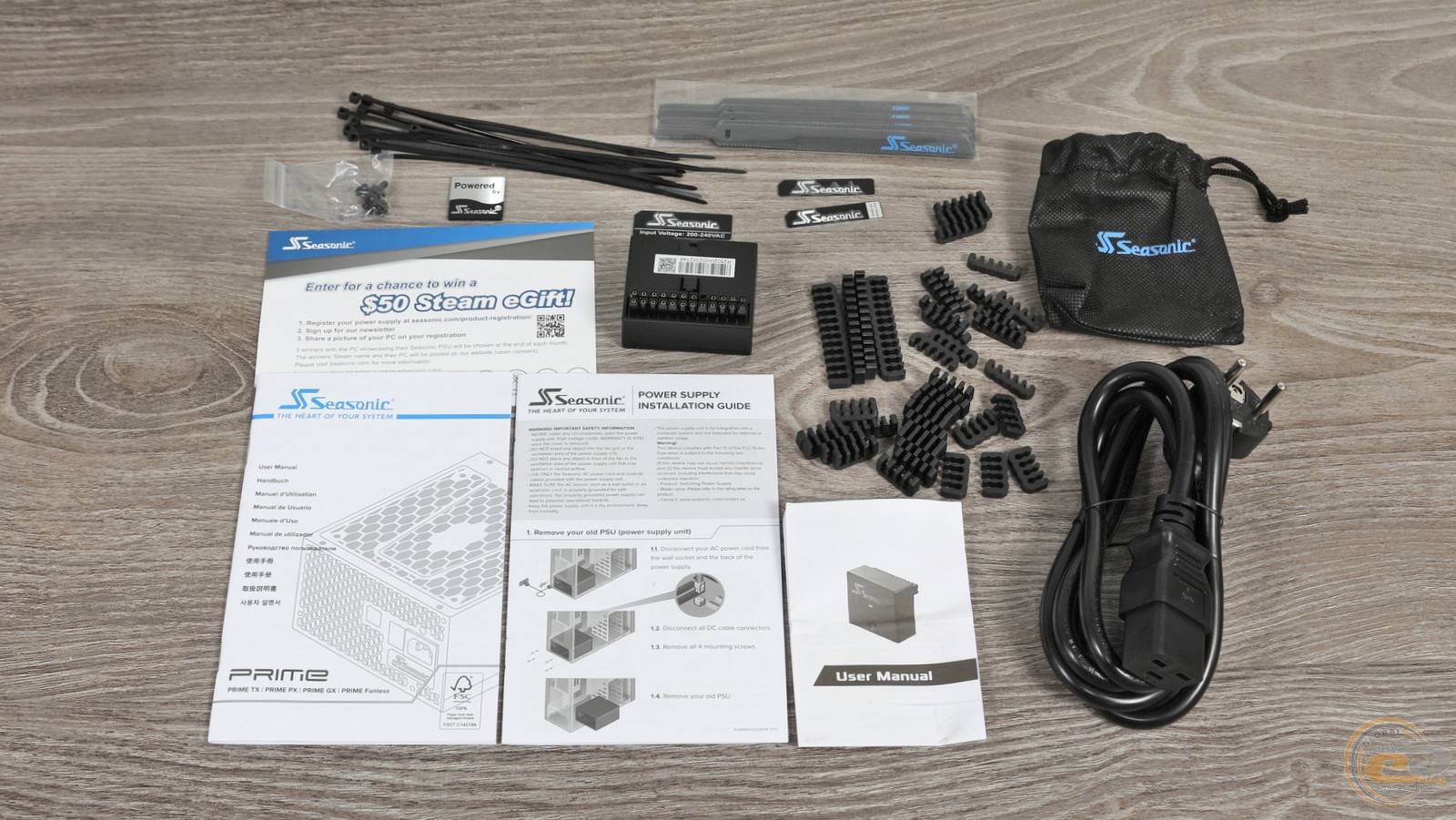

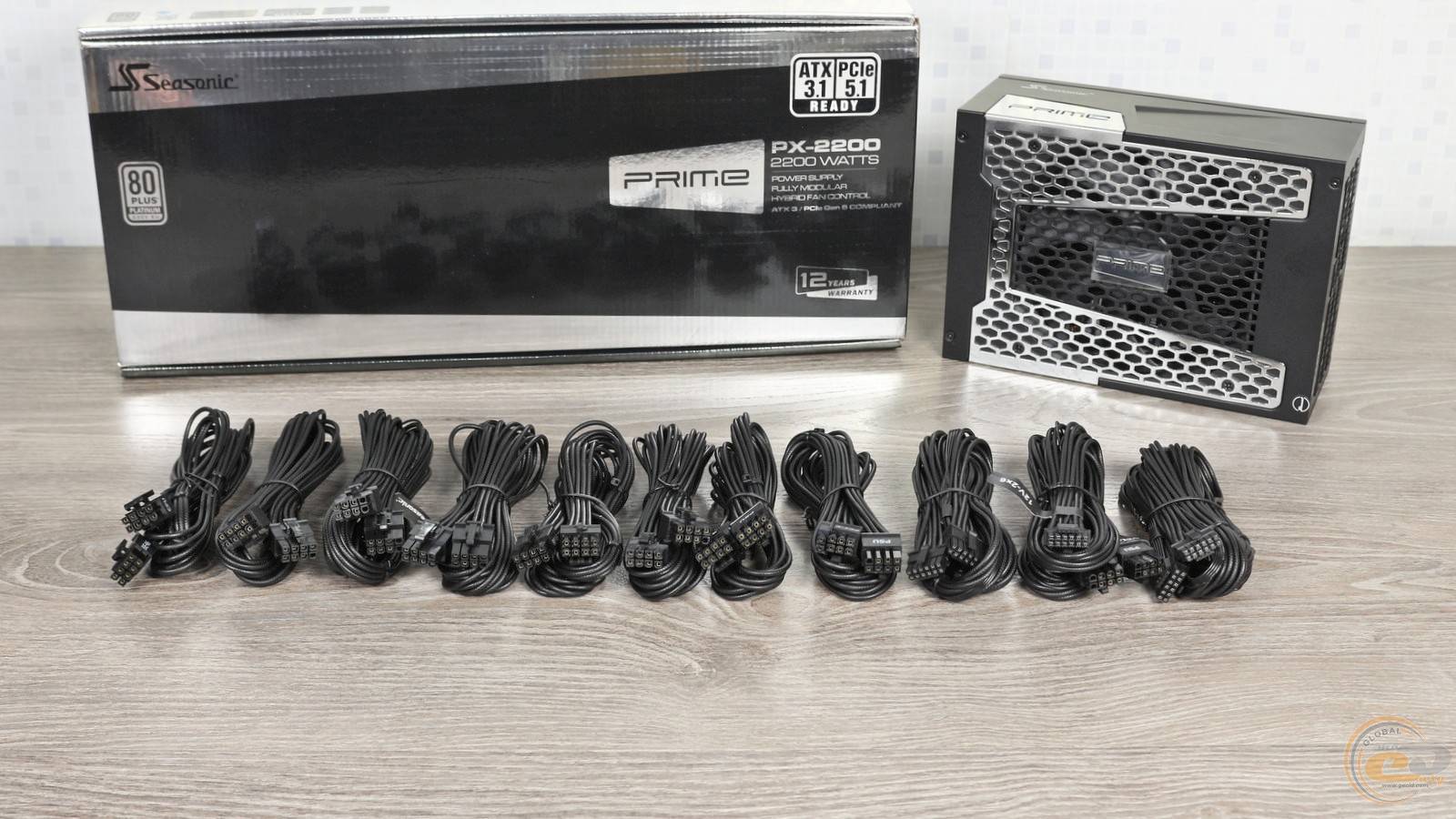

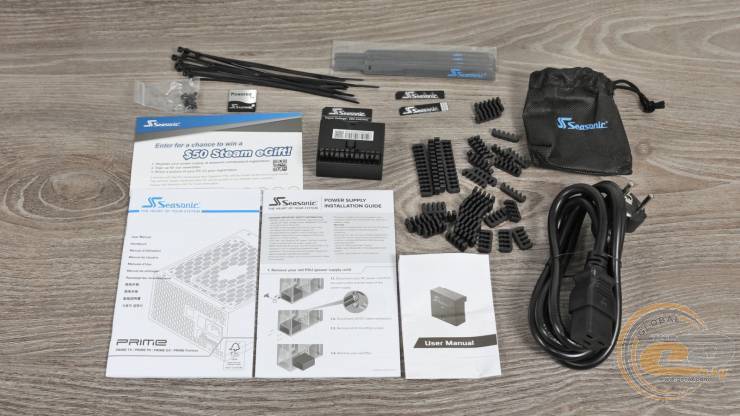

Комплектация также достойная устройства из линейки Seasonic PRIME. Так, вместе с блоком питания положили:

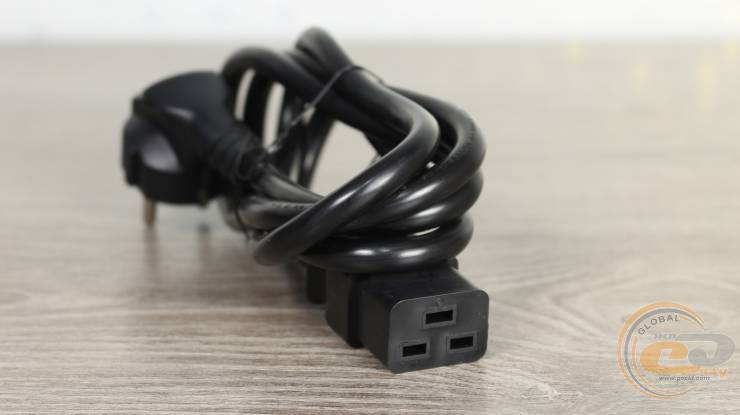

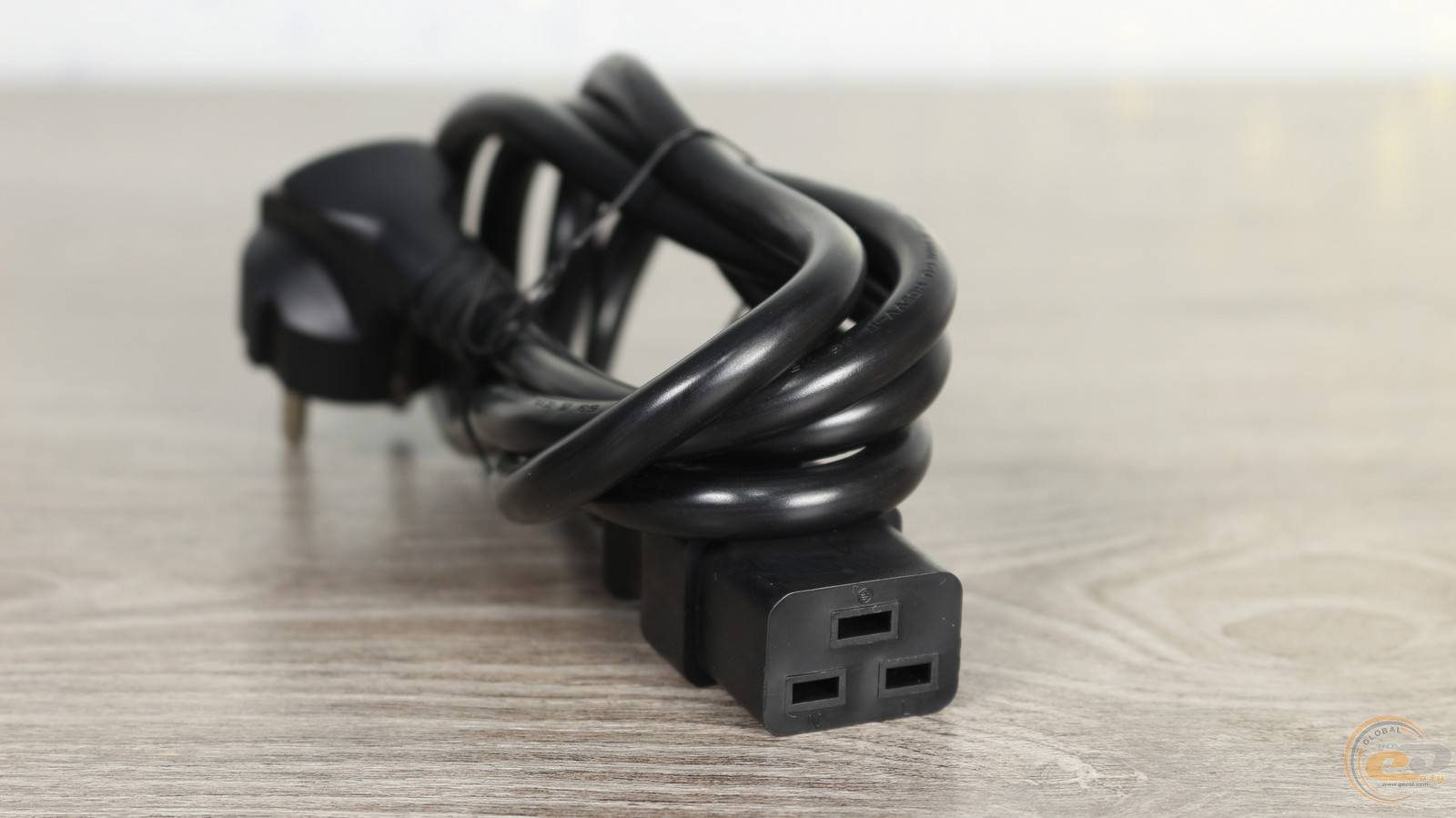

• кабель питания;
• набор модульных кабелей;
• мешочек для их хранения;
• многоразовые и одноразовые стяжки для проводов;
• крепежные винты;
• набор наклейок с фирменной символикой;
• фиксаторы для красивого кабель-менеджмента;
• насадку, позволяющую запустить источник без подключения к ПК;
• руководство пользователя и другую бумажную документацию.

Отдельного внимания заслуживает насадка на разъем ATX для тестирования блока питания. Она здесь габаритнее, чем мы привыкли видеть, и имеет выходные разъемы, расположенные под углом 90°. Благодаря этому ее можно использовать также и в качестве переходника для подключения источника к плате.

Внешний вид

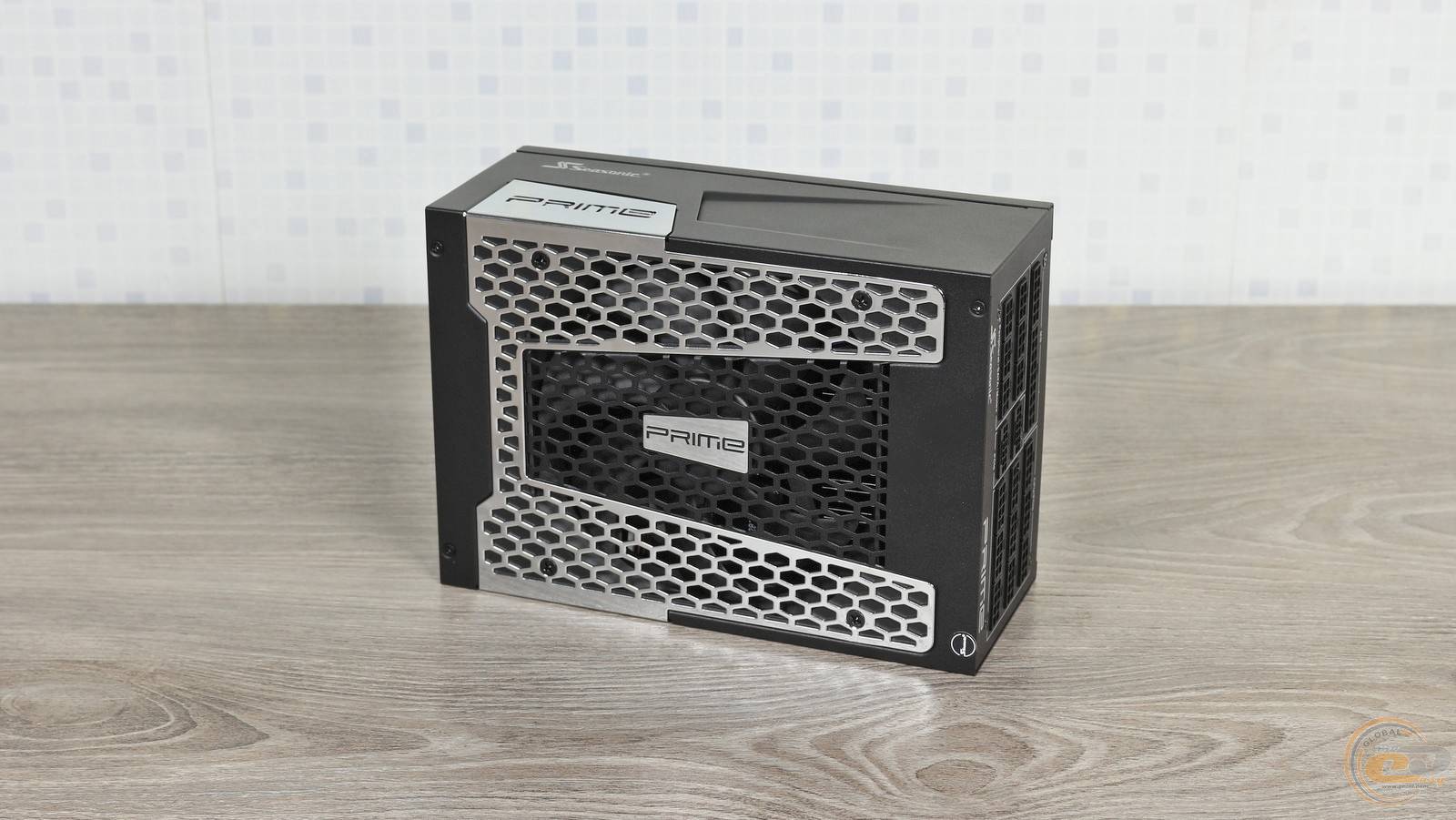

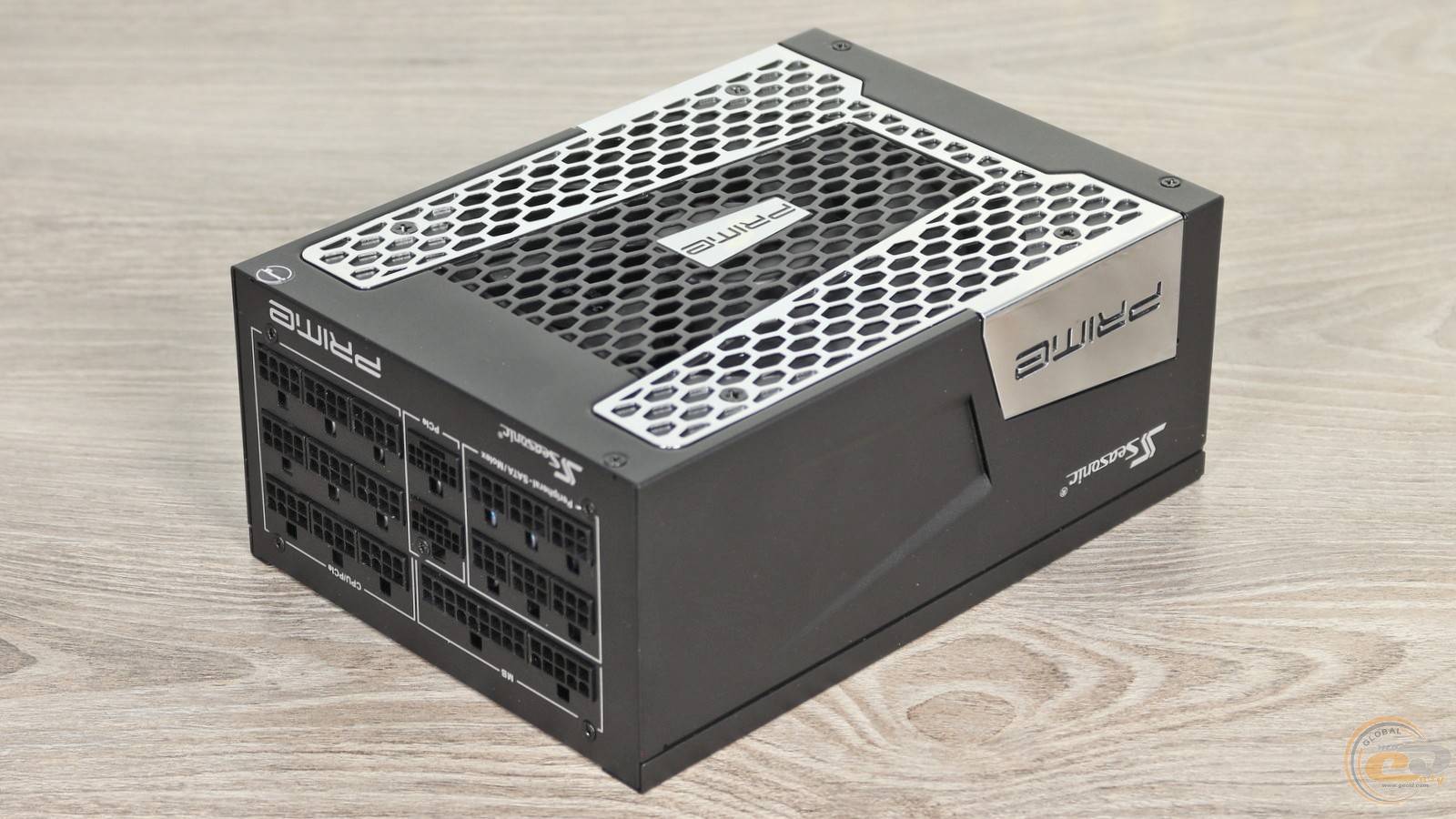

Учитывая огромную мощность в 2200 Вт, неудивительно, что длинна Seasonic PRIME PX-2200 (ATX 3.1) выросла до 210 мм. В то же время два других параметра вполне привычные для ATX-моделей: 150 x 86 мм. Поэтому устройство получилось заметно более вытянутым, чем его «родственники» по линейке.

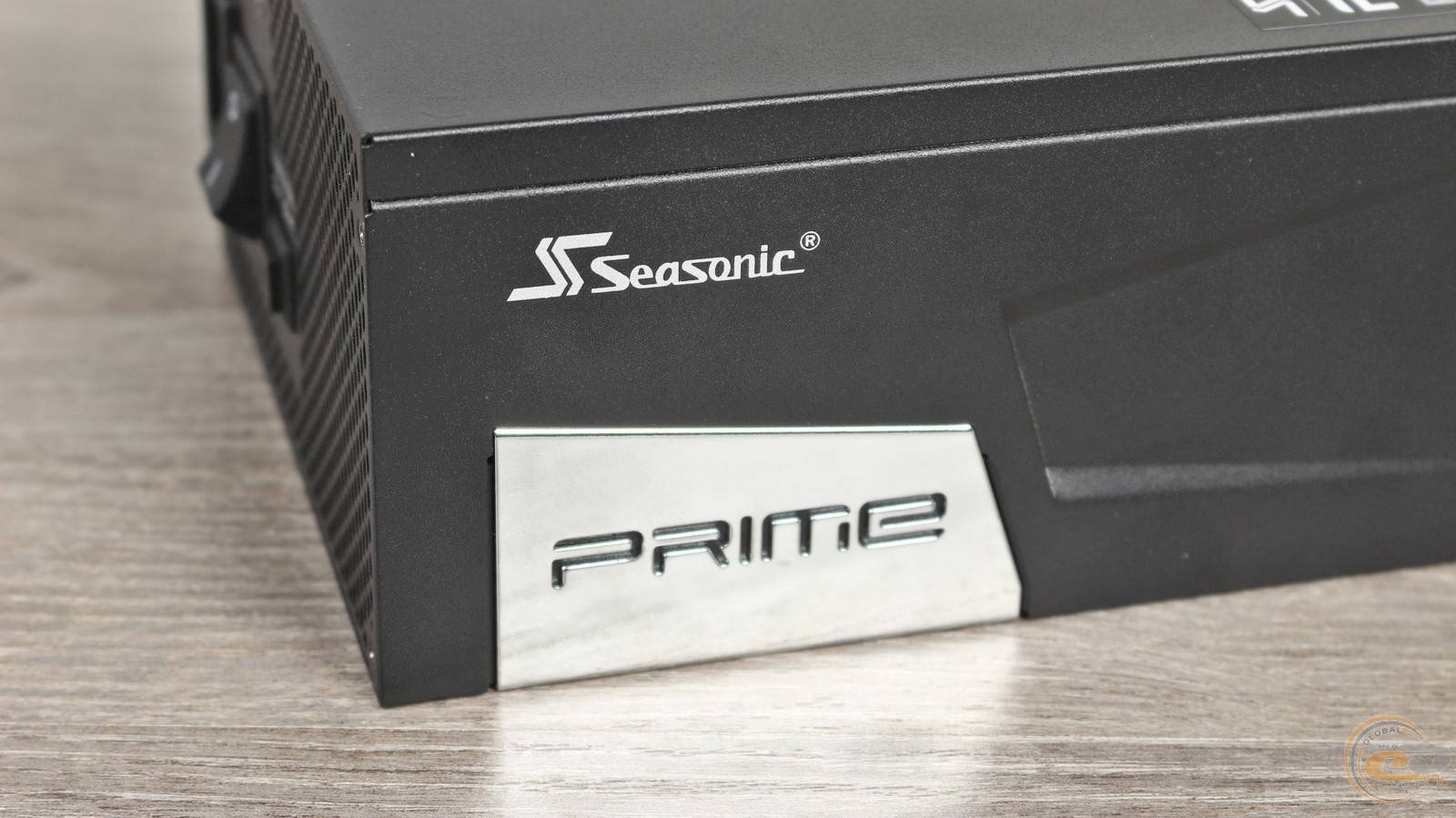

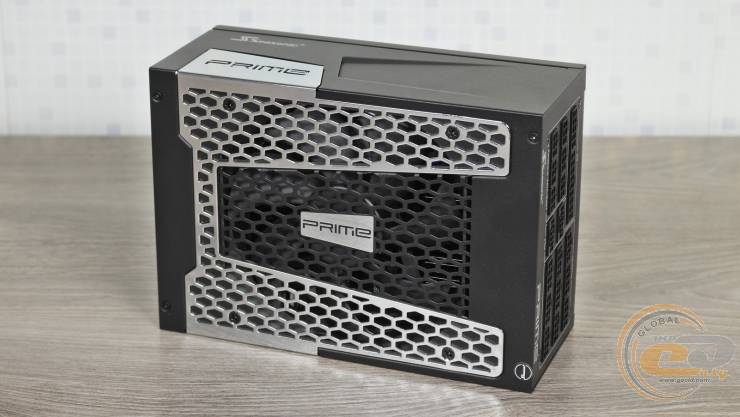

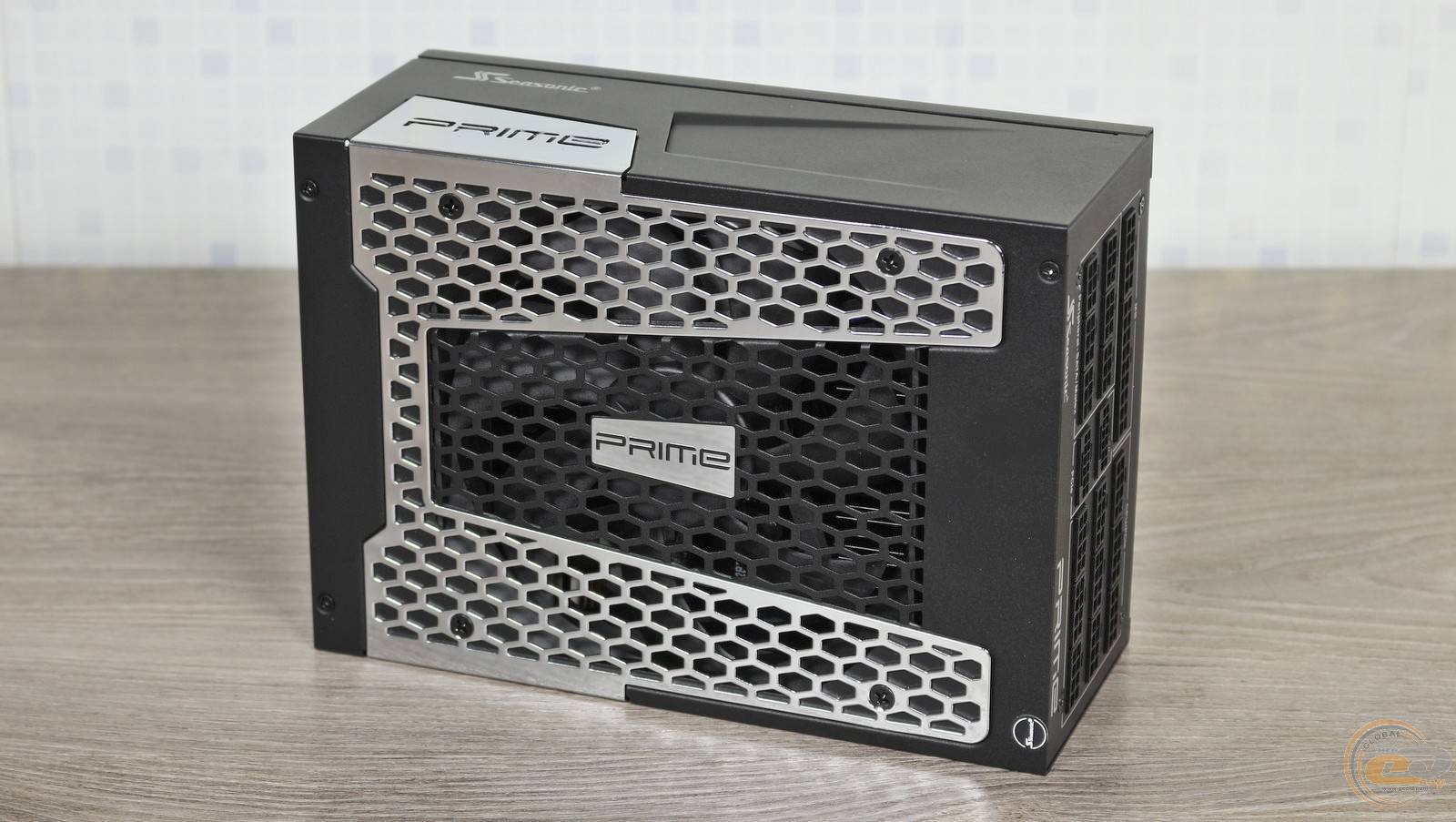

Впрочем, он остался максимально узнаваемым и похожим на младшие модели, чему способствует сочетание черного матового цвета и блестящей металлической вставки. Вместо решетки типа гриль над пропеллером используется преимущественно шестиугольная перфорация, дополненная фирменным логотипом. Вместе с тем, расположенная рядом гарантийная пломба будет действовать целых 12 лет со дня приобретения устройства.

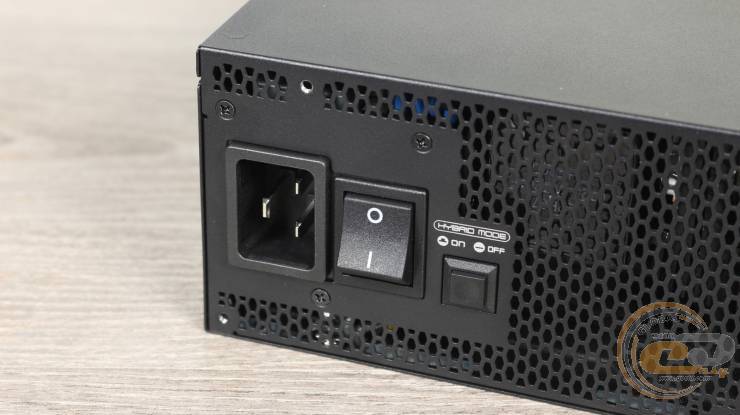

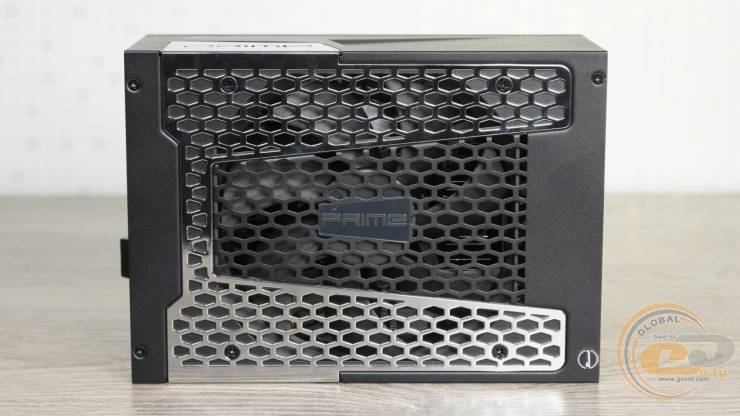

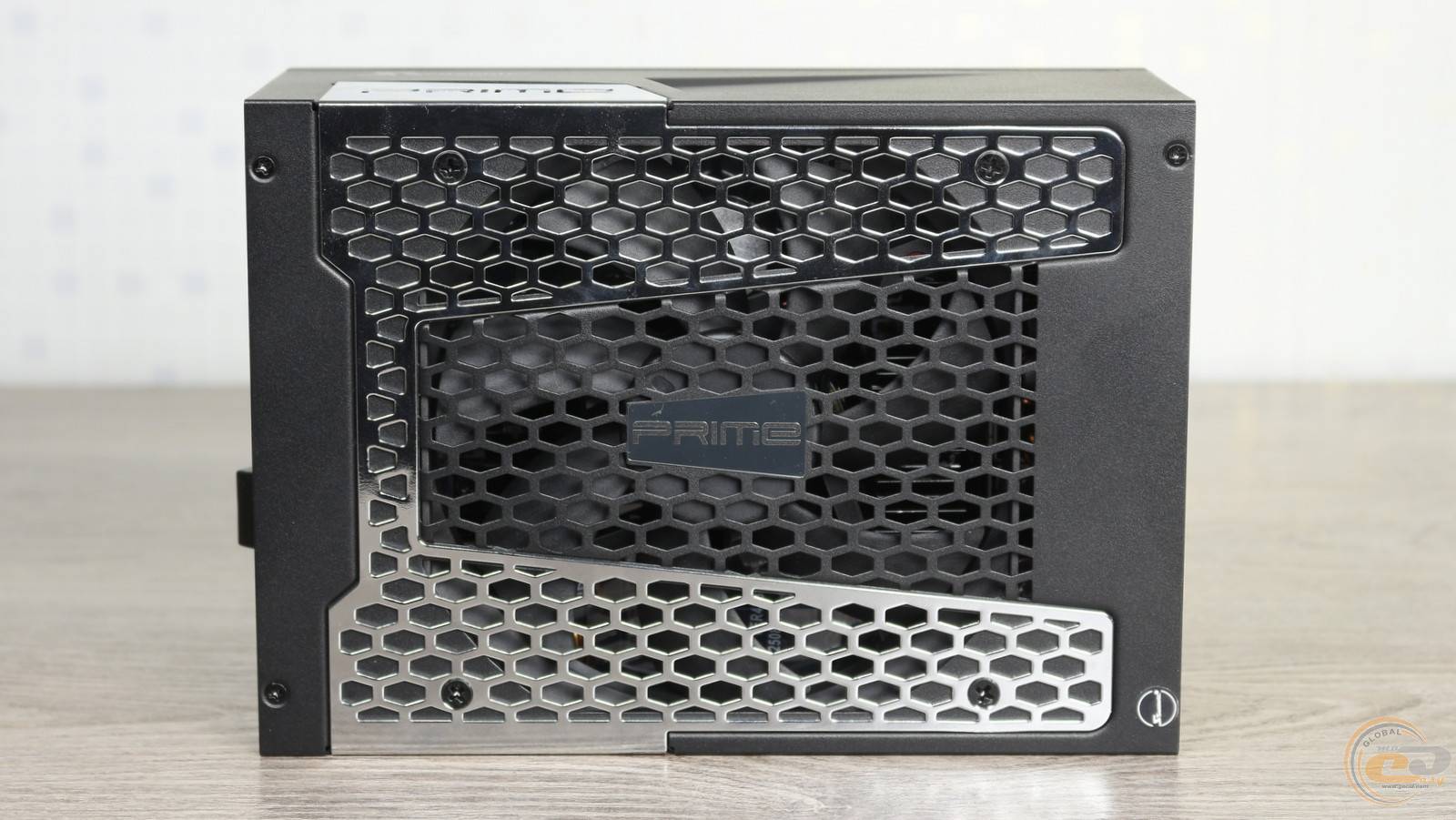

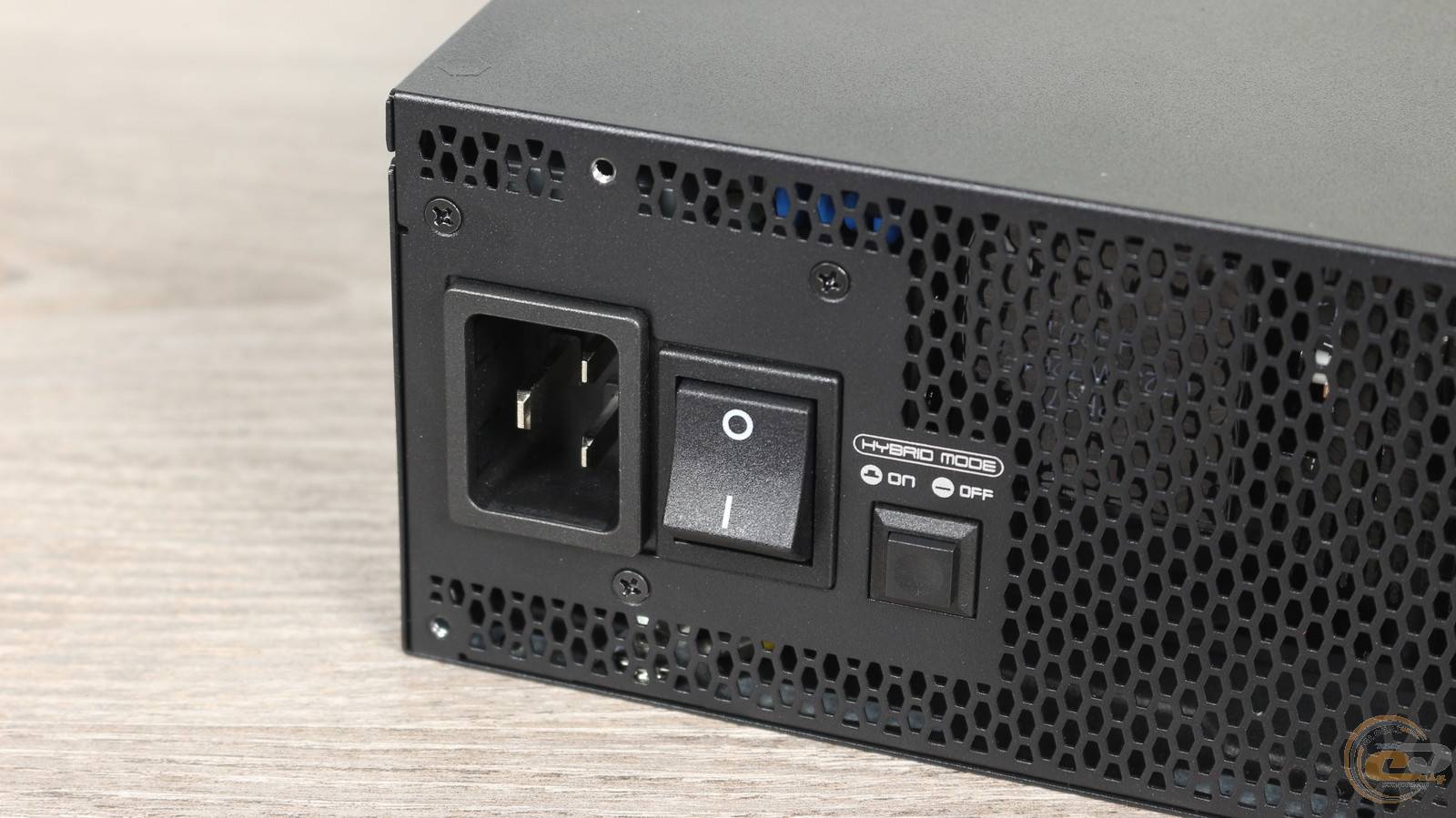

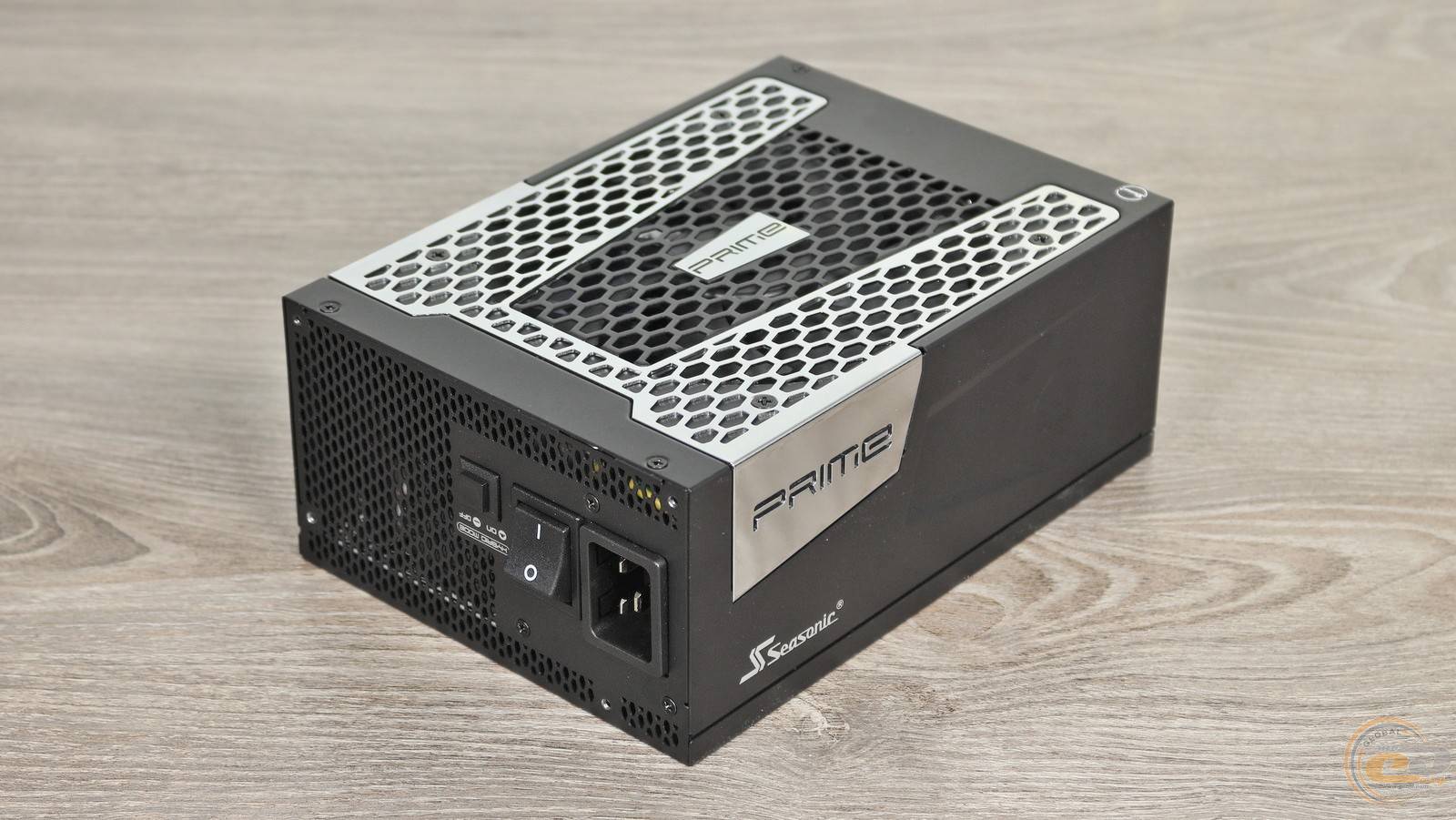

Тыльная сторона также содержит вытянутые шестиугольные прорези. На месте кнопка включения гибридного режима работы СО. Разъем питания стандарта C20 и выключатель отличаются достаточно большими размерами, что обусловлено значительной мощностью устройства.

Обе боковые стороны получили привычную для этой линейки декоративную штамповку. А надписи расположены так, чтобы оставаться правильно ориентированными независимо от того, как установлен блок питания: вентилятор вверх или вниз.

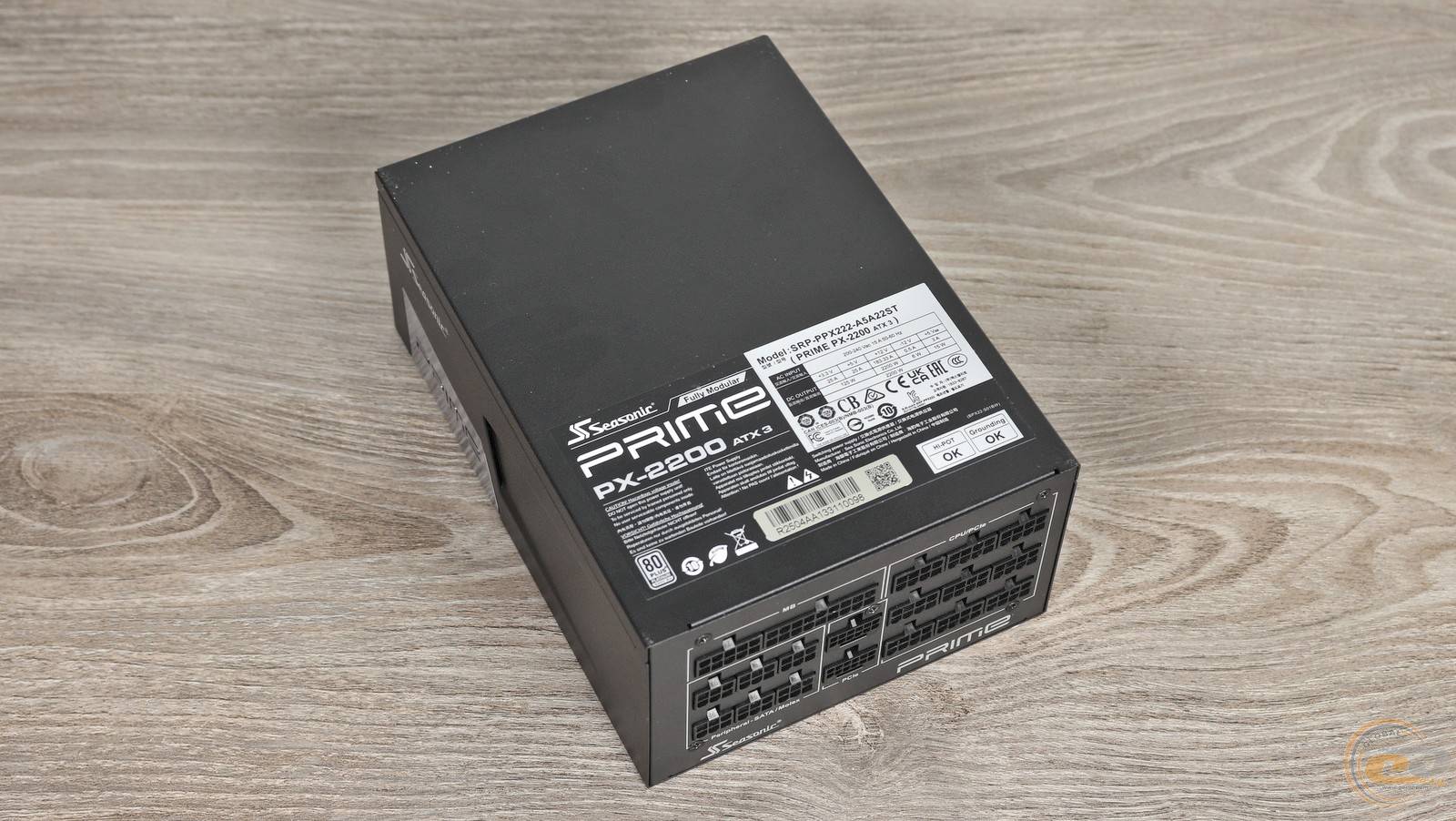

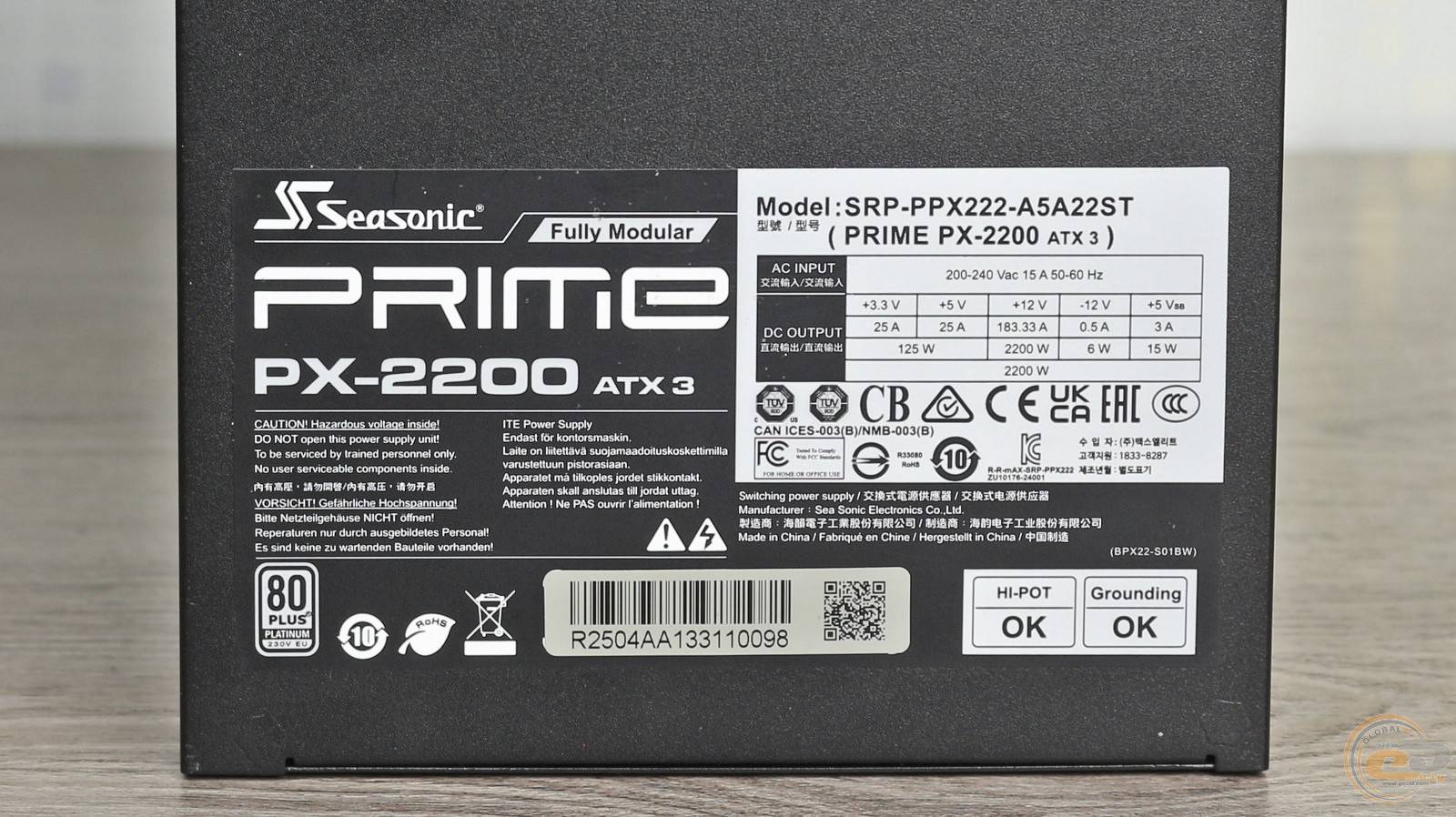

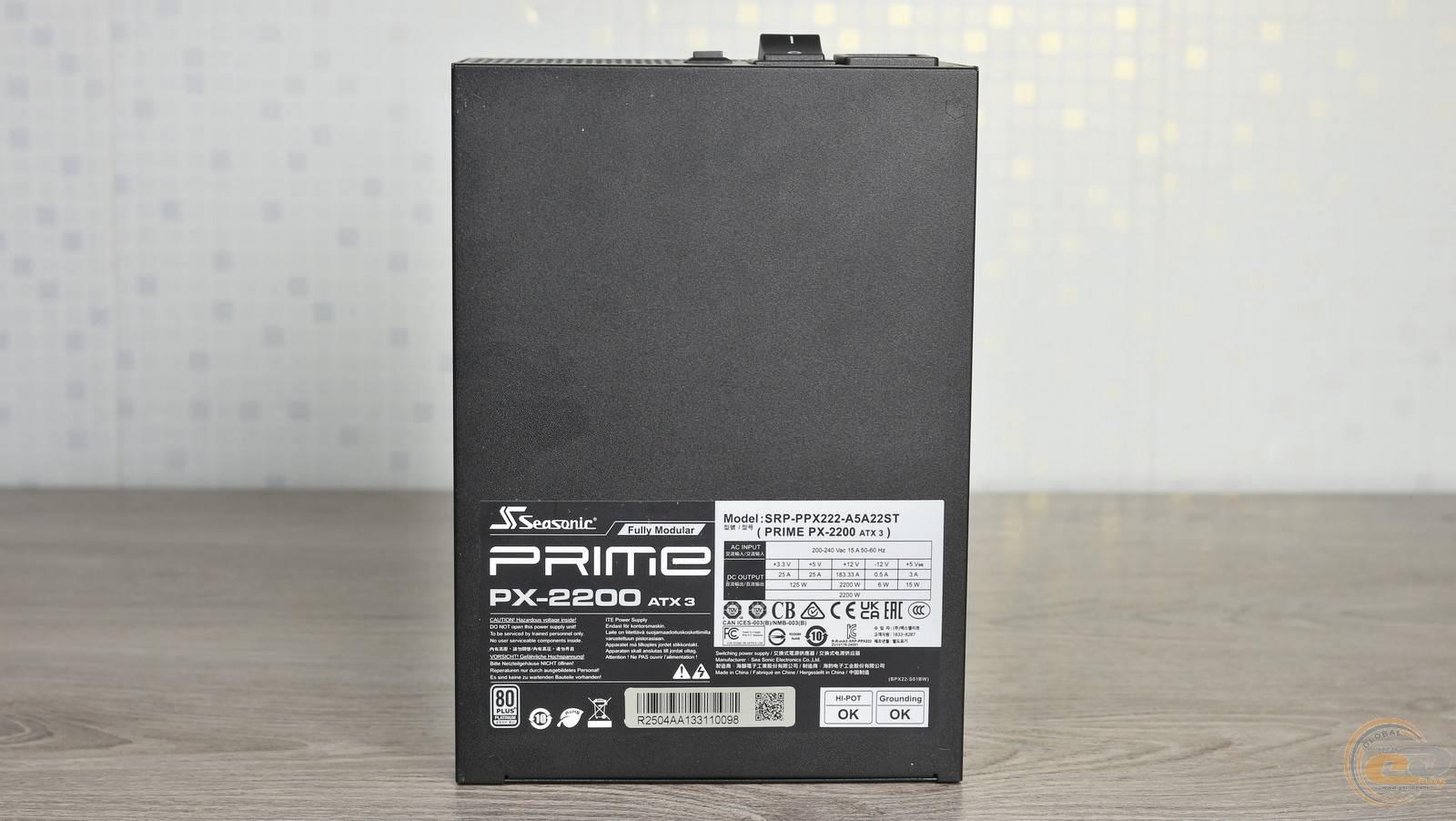

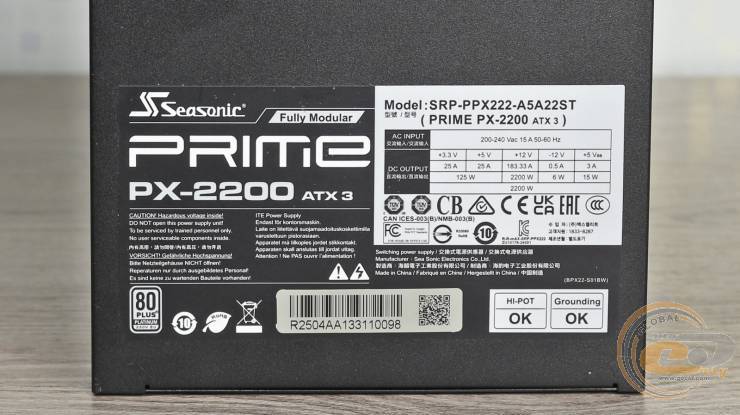

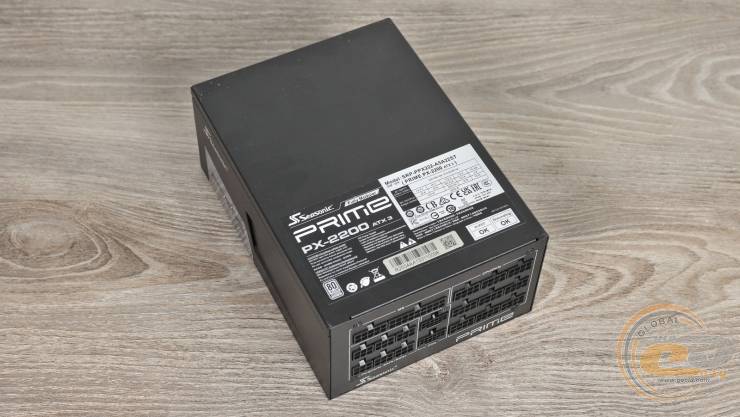

Самая большая по площади панель традиционно знакомит нас с электротехническими характеристиками.

Согласно указанным данным, по единственной линии +12В доступны все 2200 Вт мощности. Поэтому сила тока по ней составляет целых 183,33 А. В свою очередь, для линий +3,3В и +5В выделены вполне привычные 125 Вт или по 25 А на канал.

Что интересно, это устройство рассчитано на работу в сетях с напряжением от 200 до 240 В. На это указывает и полученный сертификат энергоэффективности – 80 PLUS Platinum 230V EU.

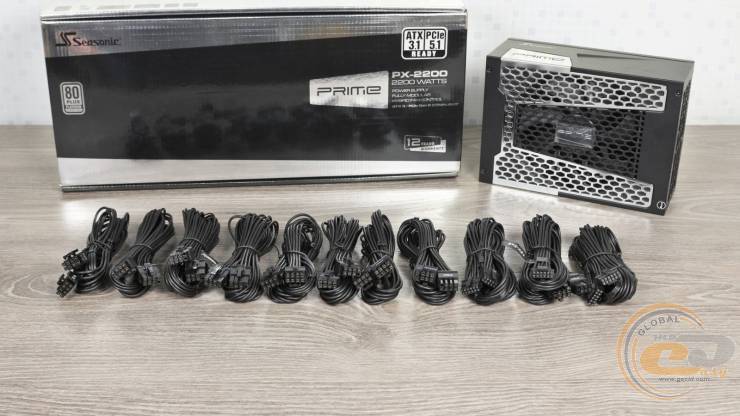

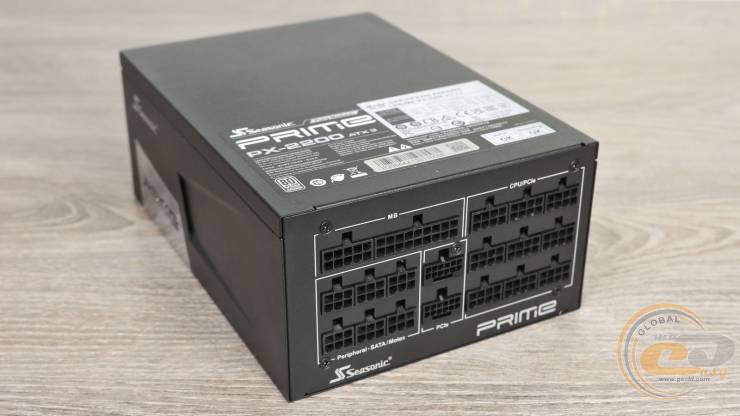

Как и положено топовому блоку питания, Seasonic PRIME PX-2200 (ATX 3.1) оснащен полностью модульными кабелями. Это круглые провода с нейлоновой изоляцией, которые можно красиво расположить с помощью комплектных фиксаторов.

Полная конфигурация системы кабелей выглядит следующим образом:

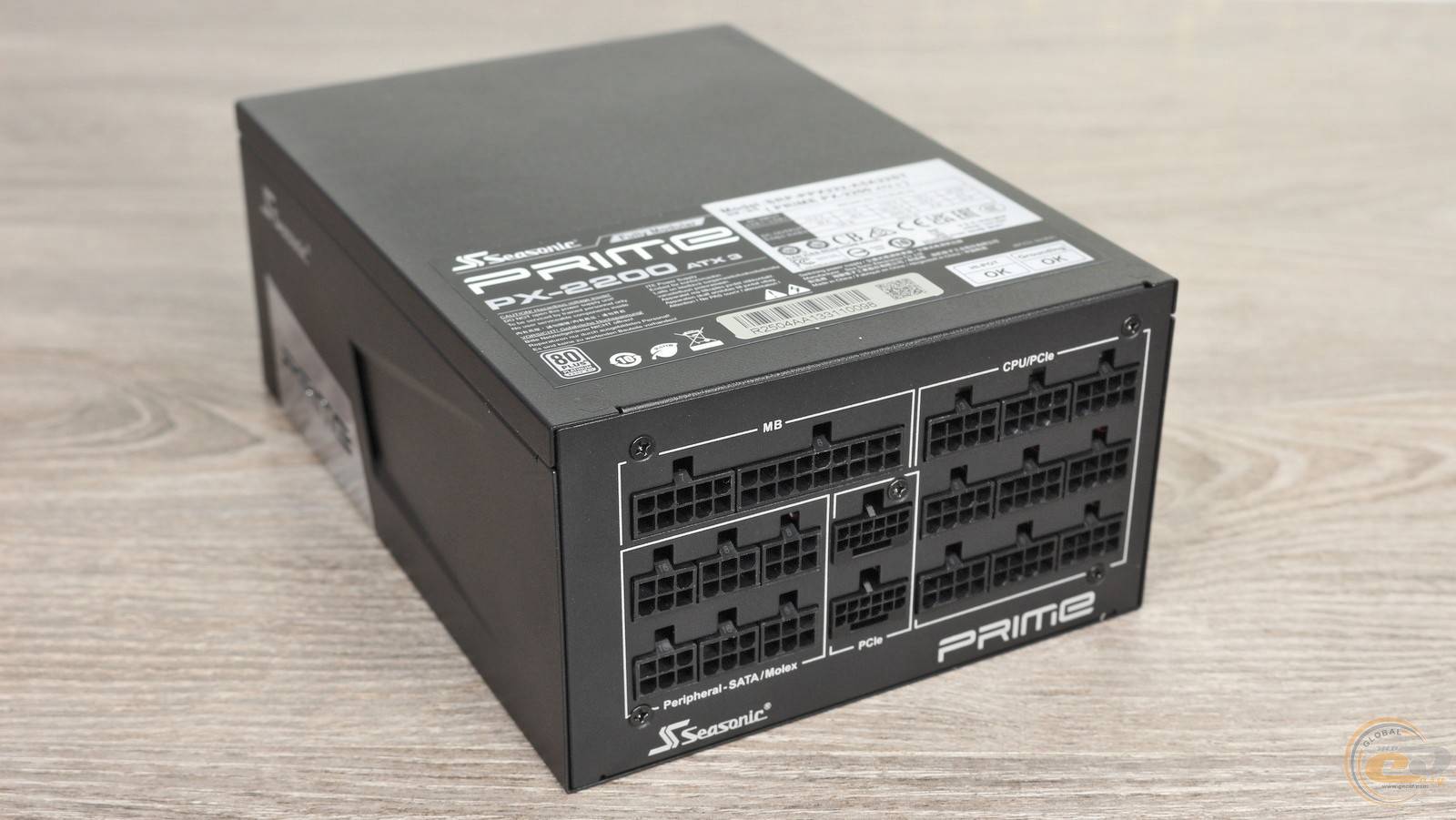

Основные коннекторы питания Seasonic PRIME PX-2200 (ATX 3.1) представлены 20+4-контактным ATX и сразу тремя 4+4-контактными ATX12V.

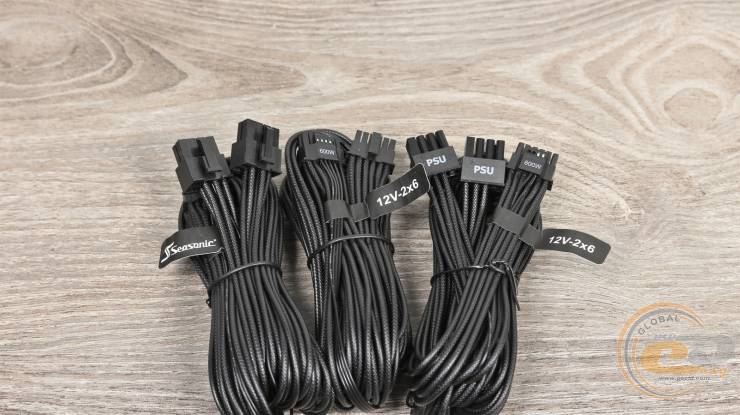

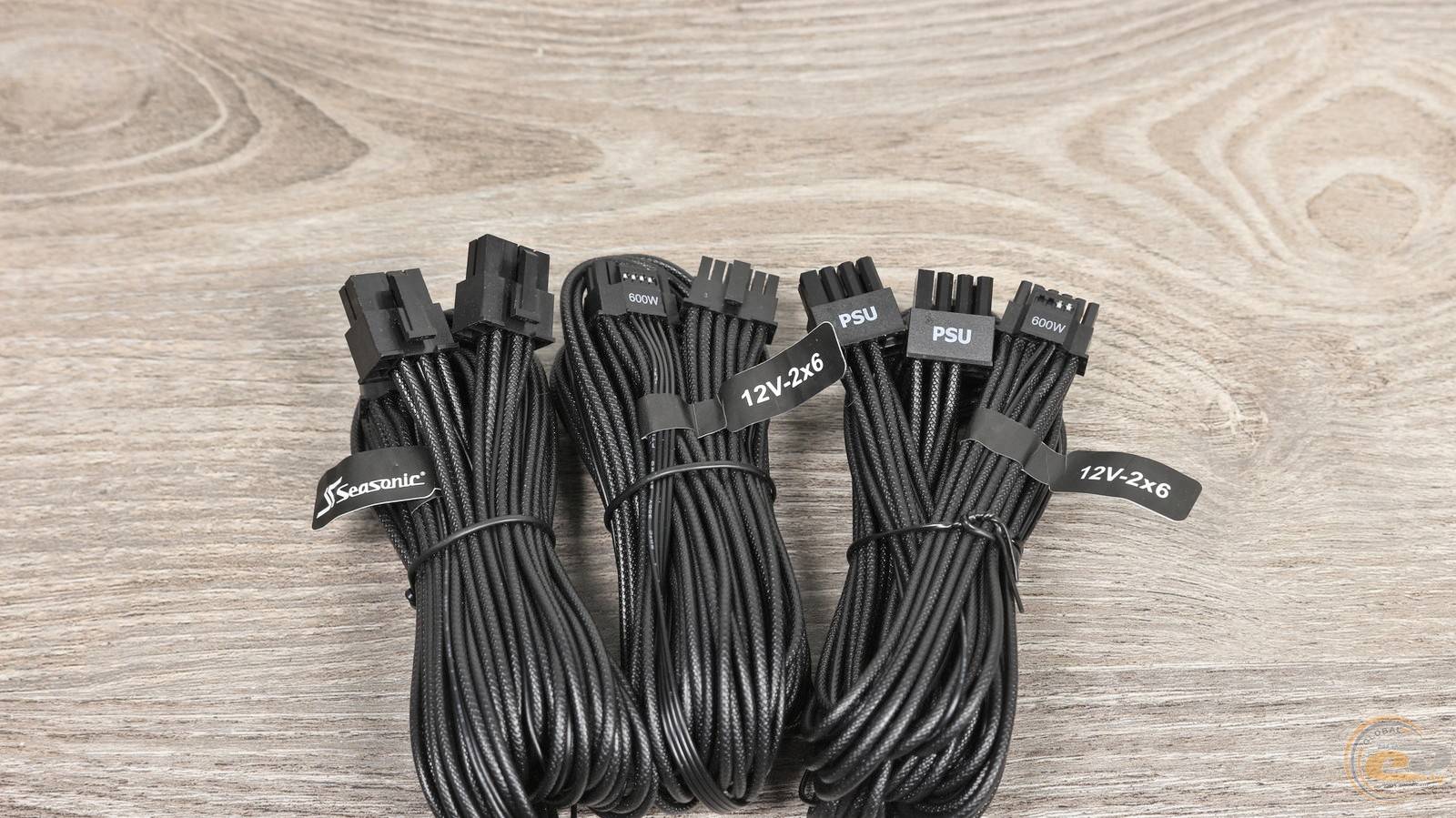

Для подключения видеокарт предусмотрено четыре разъема PCIe в 6+2-контактном исполнении на отдельных проводах. Также здесь есть четыре 600-ваттных PCIe 5.1, известные как 12V-2x6. Половина из них подключается к исходным разъемам PCIe 5.1, тогда как два других — каждый к паре 8-контактных PCIe.

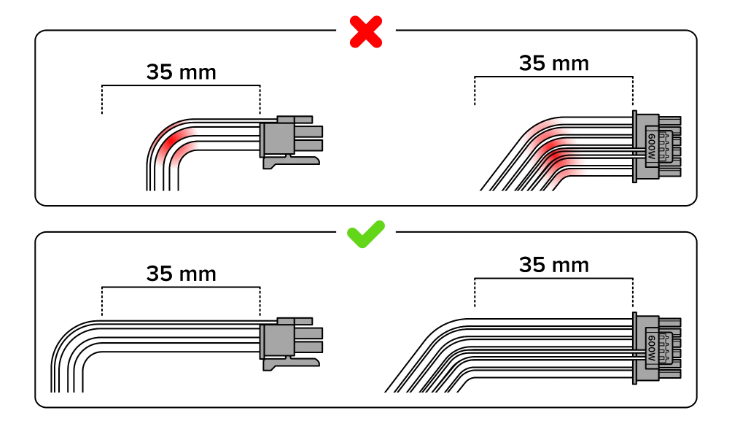

А чтобы с 12V-2x6 не возникало никаких проблем, производитель советует соблюдать правила «35 мм» при изгибе кабеля с данным коннектором.

Возможности для подключения периферии также широкие – здесь есть шестнадцать SATA, пара SATA 3.3 и три PATA. Напомним, SATA 3.3 обеспечивают поддержку накопителей с функцией Power Disable.

Все коннекторы имеют разное количество контактов, форму и соответствующие подписи. Благодаря этому с подключением кабелей к блоку питания не должно возникнуть никаких проблем.

Внутреннее строение

А теперь о том, что находится внутри 2200-ваттника.

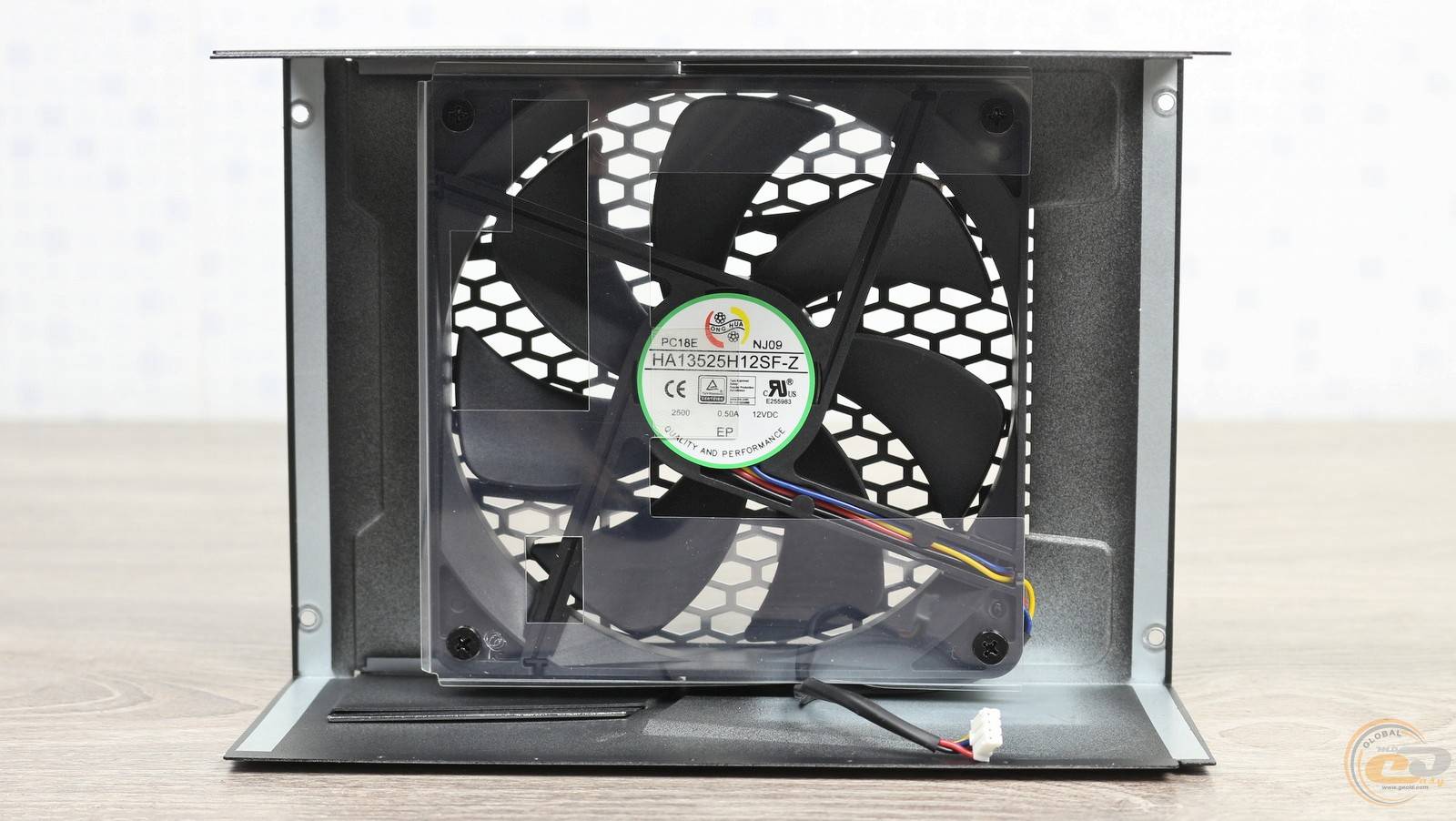

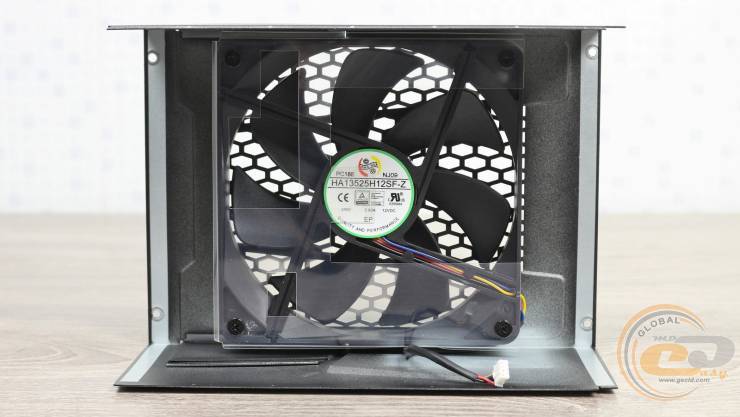

Вентилятор HONG HUA HA13525H12SF-Z имеет размеры 135 х 135 х 25 мм и основан на тихом и надежном гидродинамическом подшипнике (FDB). Параметры его энергопотребления (до 6 Вт, 12 В при 0,5 А) такие же, как у модели без буквы «S» в названии. При этом данный пропеллер получил заметно более высокую максимальную скорость вращения — 2500 об/мин против 2000 об/мин. На месте также находится прозрачная пластина для оптимизации воздушного потока.

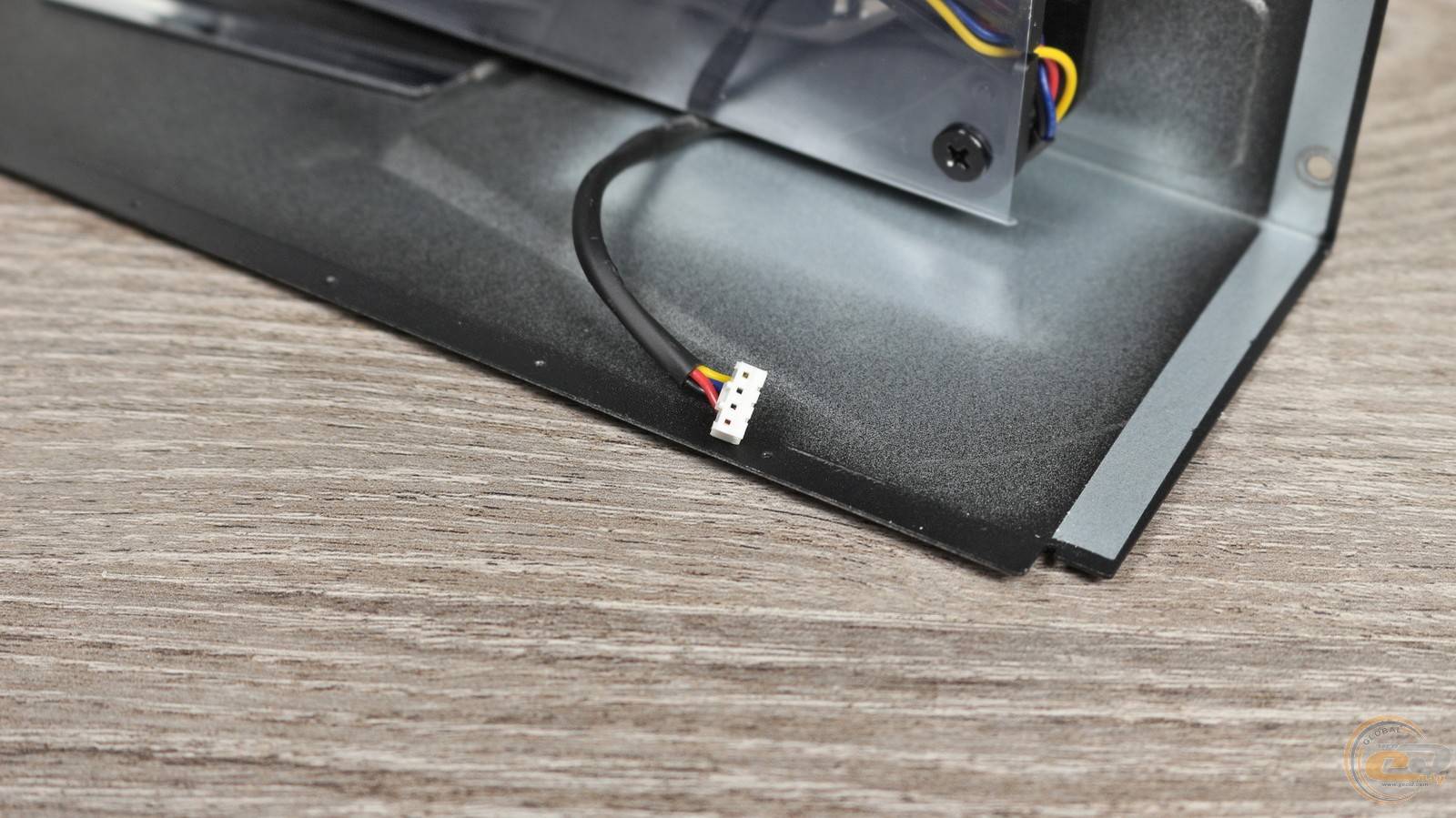

А для его подключения используется съемный 4-контактный коннектор.

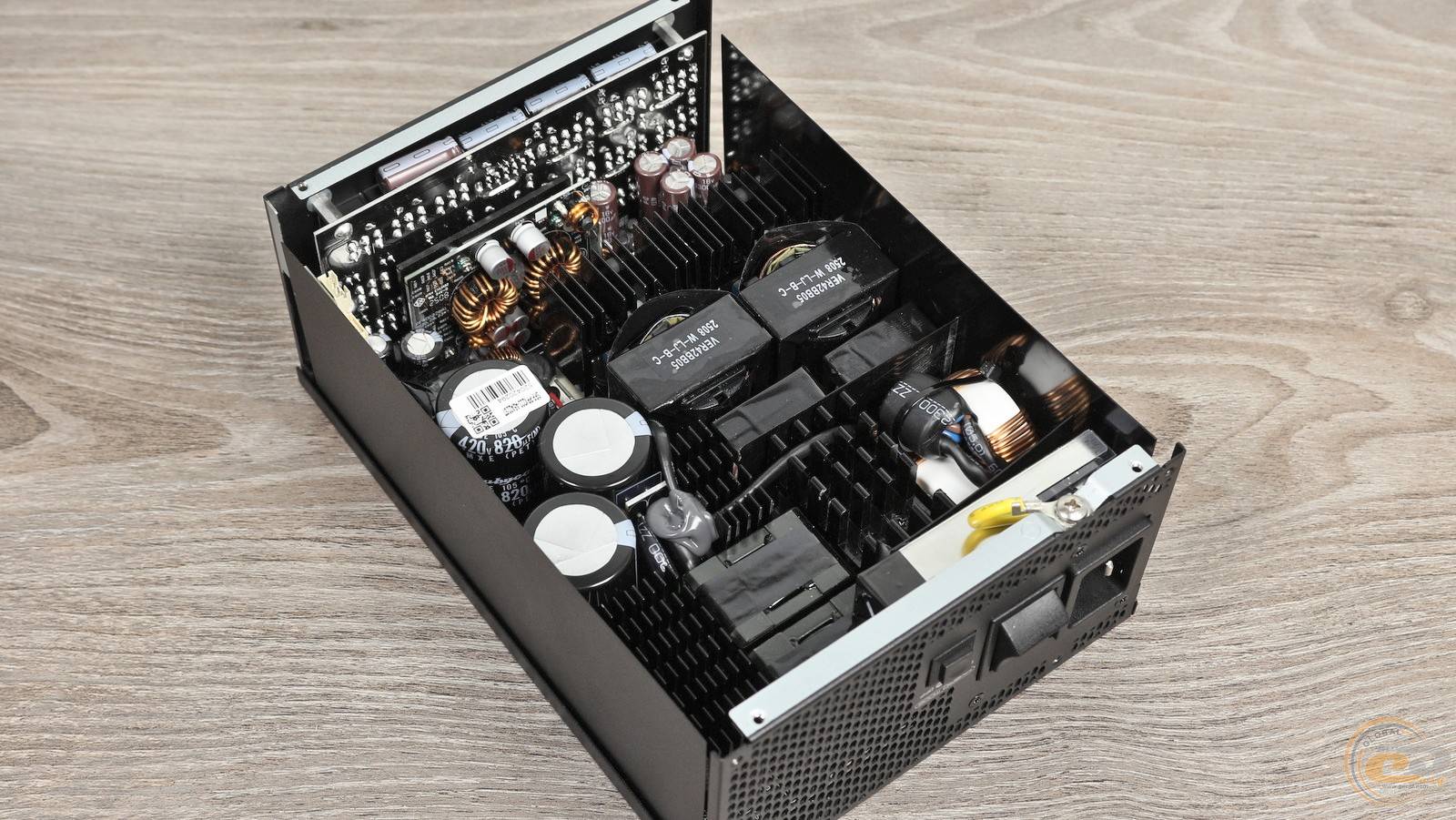

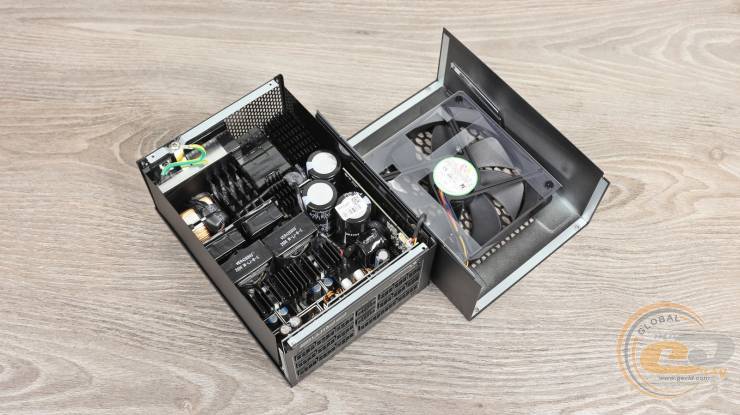

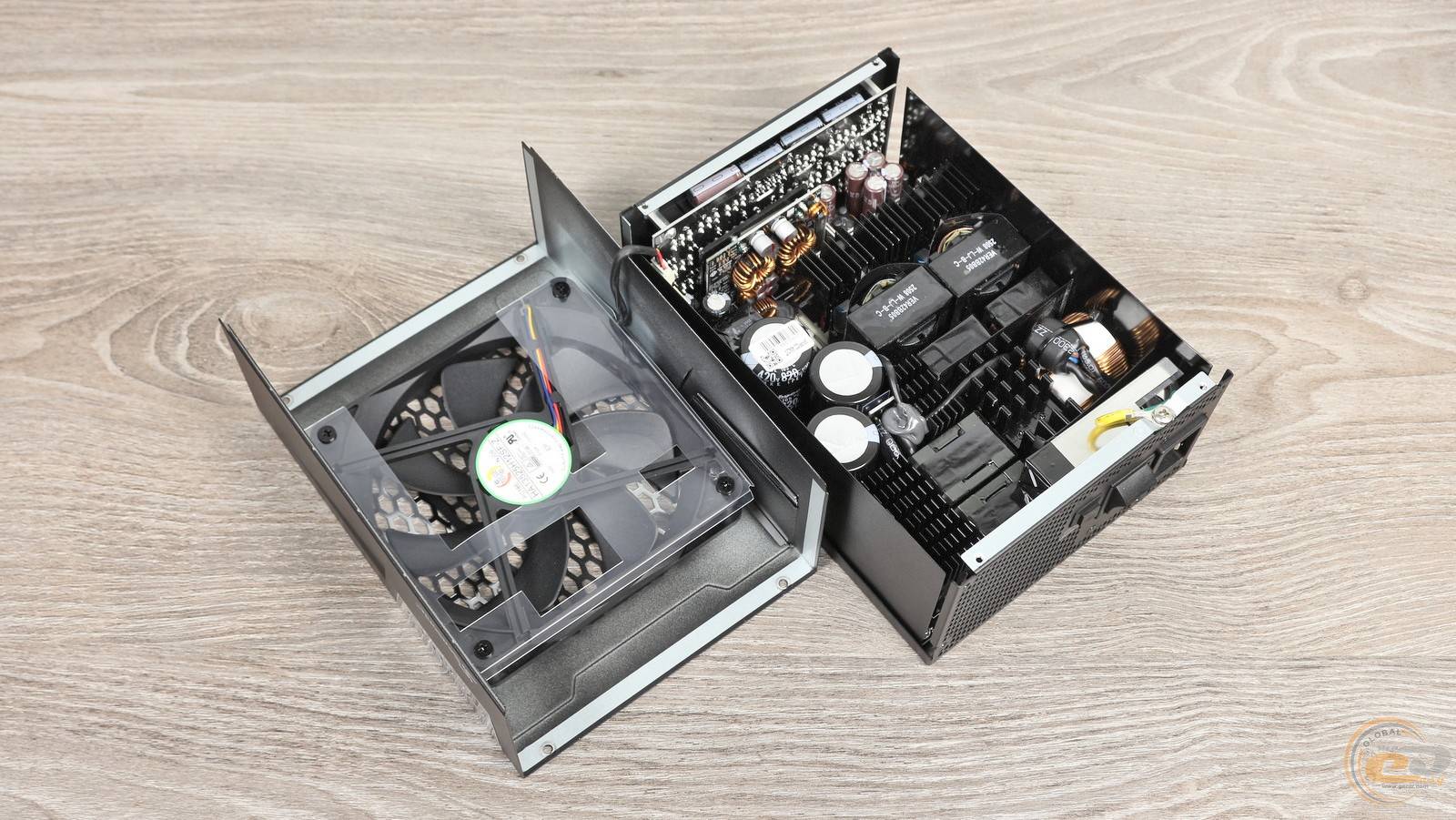

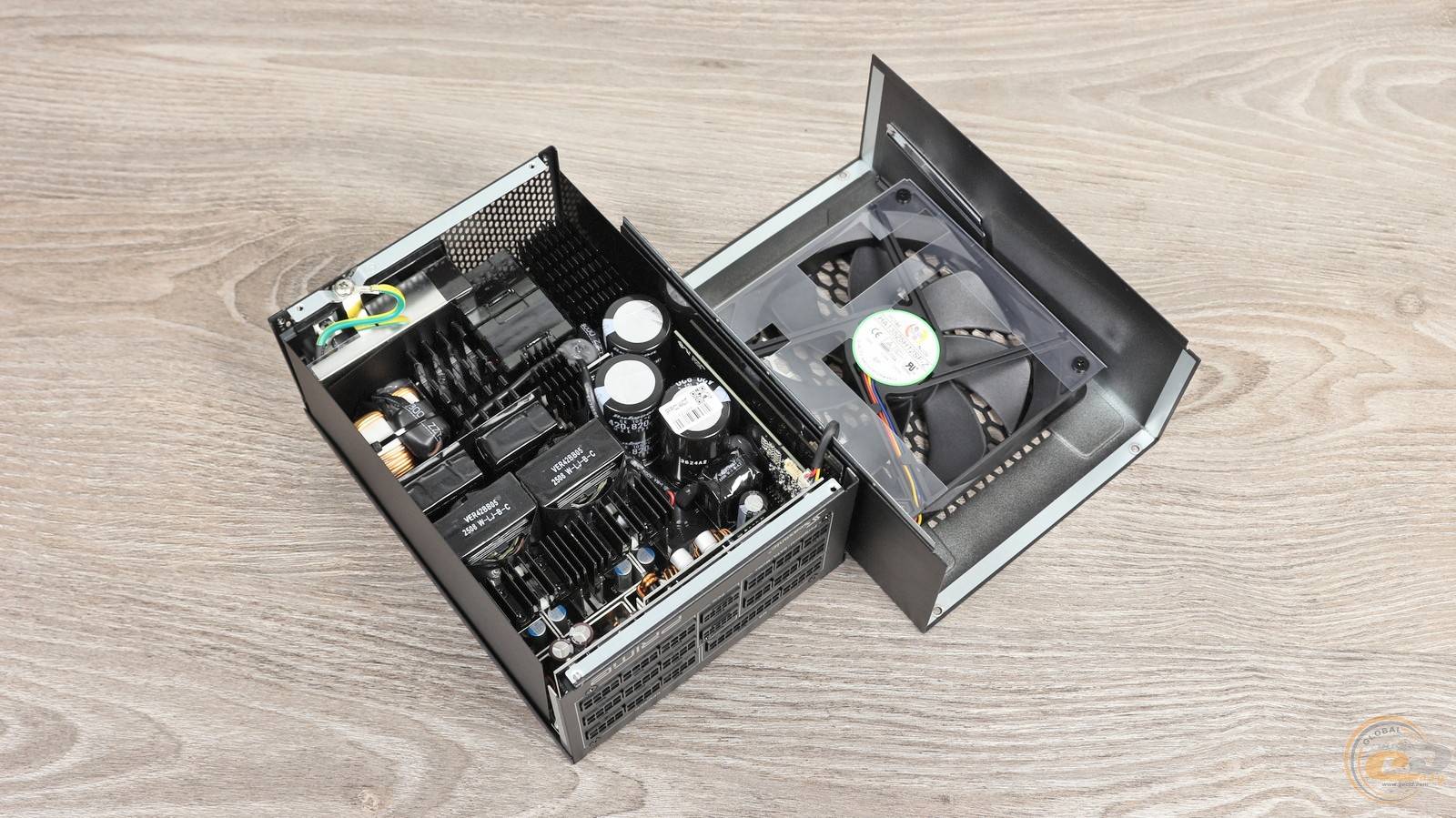

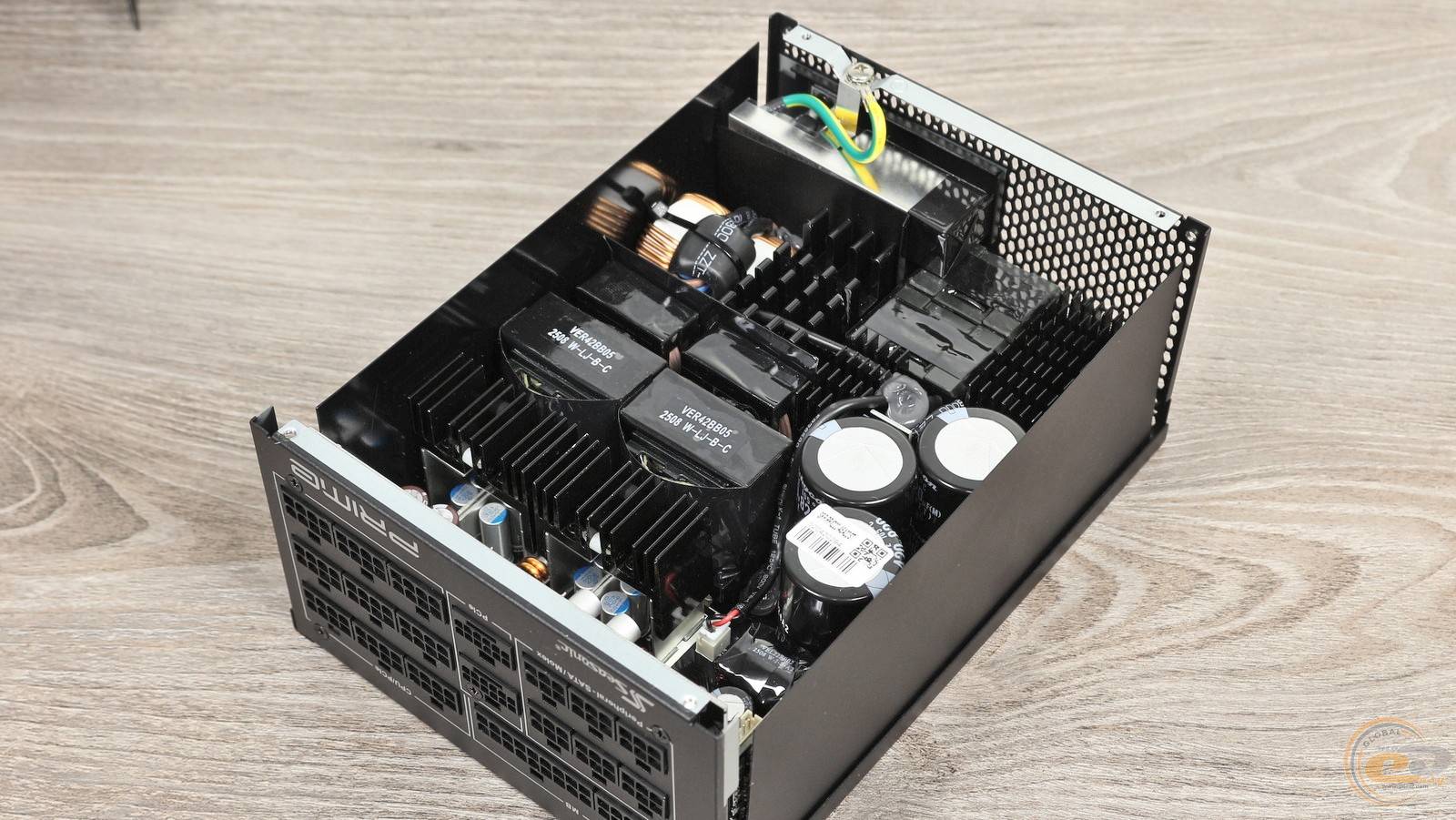

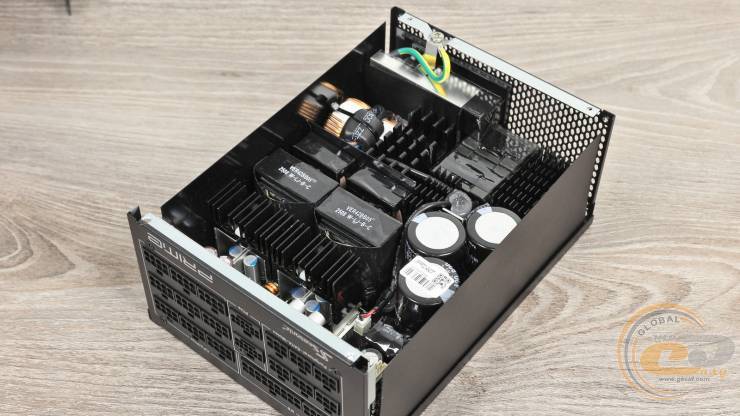

Блок питания Seasonic PRIME PX-2200 (ATX 3.1) оборудован целым рядом радиаторов: три группы элементов разных размеров в первичной цепи и четыре «близнеца» во вторичной.

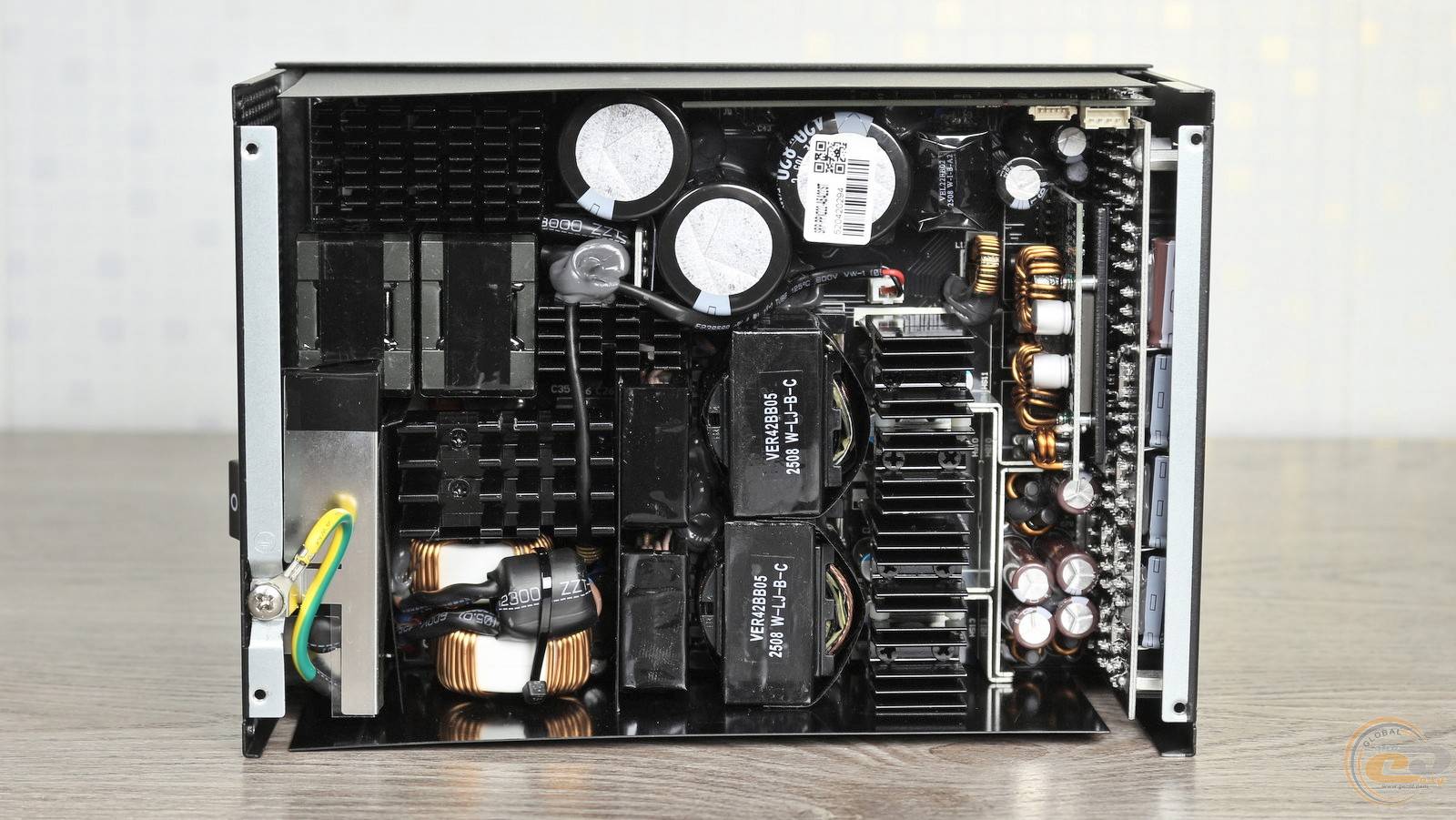

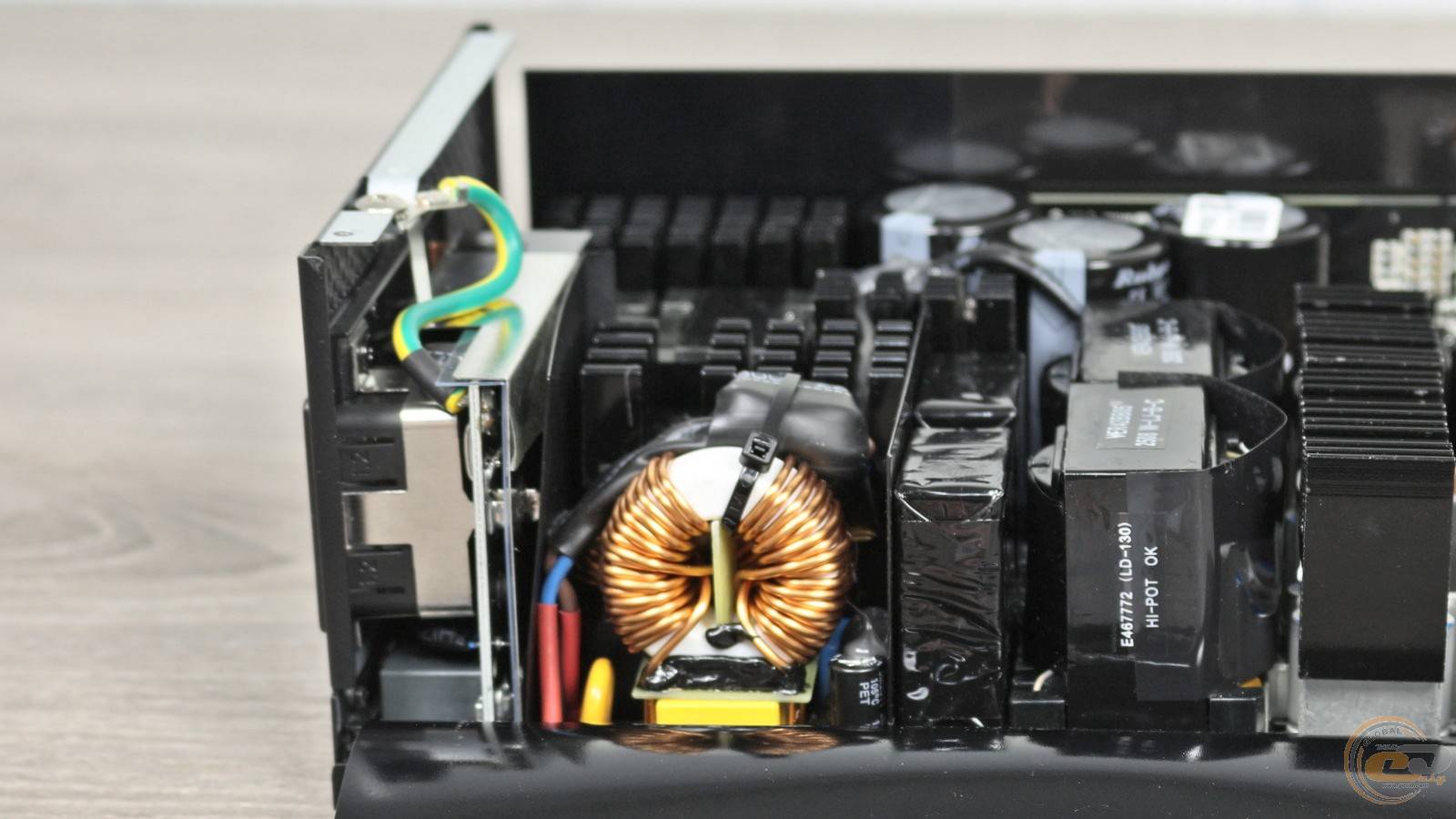

Теперь о деталях, которые удалось рассмотреть. Электромагнитный фильтр включает в себя набор X- и Y-конденсаторов, катушки и варистор для грозозащиты.

За радиаторами с диодными сборками расположены сразу два дросселя APFC в корпусах.

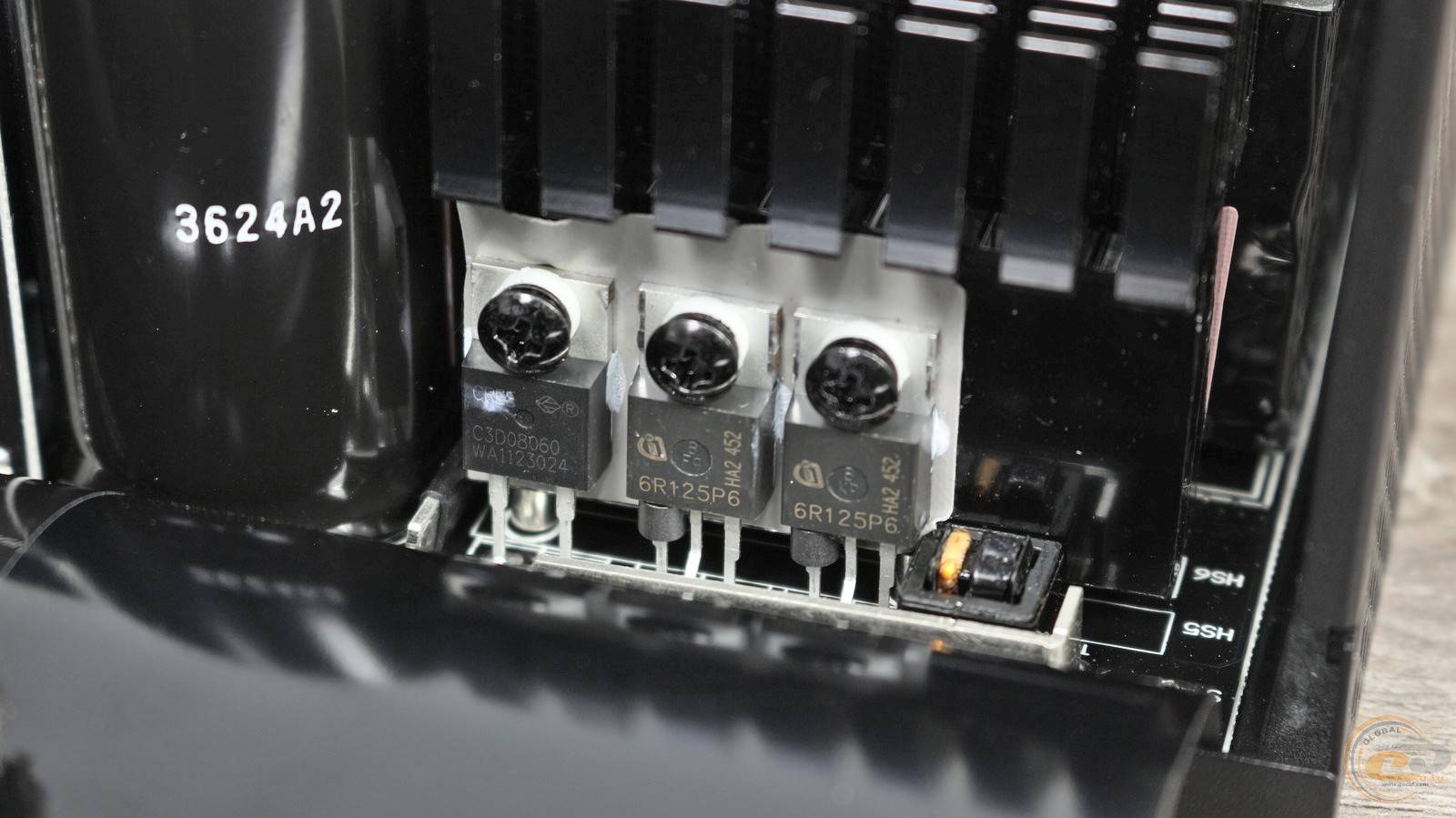

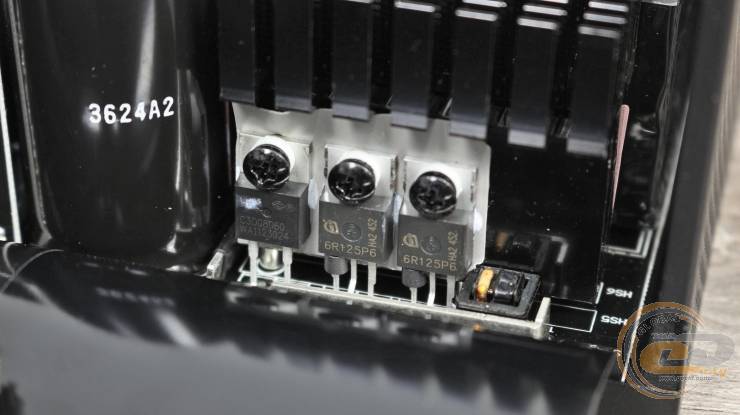

Силовые элементы этого узла представлены парой транзисторов Infineon 6R125P6 и диодом Шоттки CREE C3D08060. Первые изготовлены немецкой компанией, а последний американской, поэтому к их качеству нет никаких вопросов.

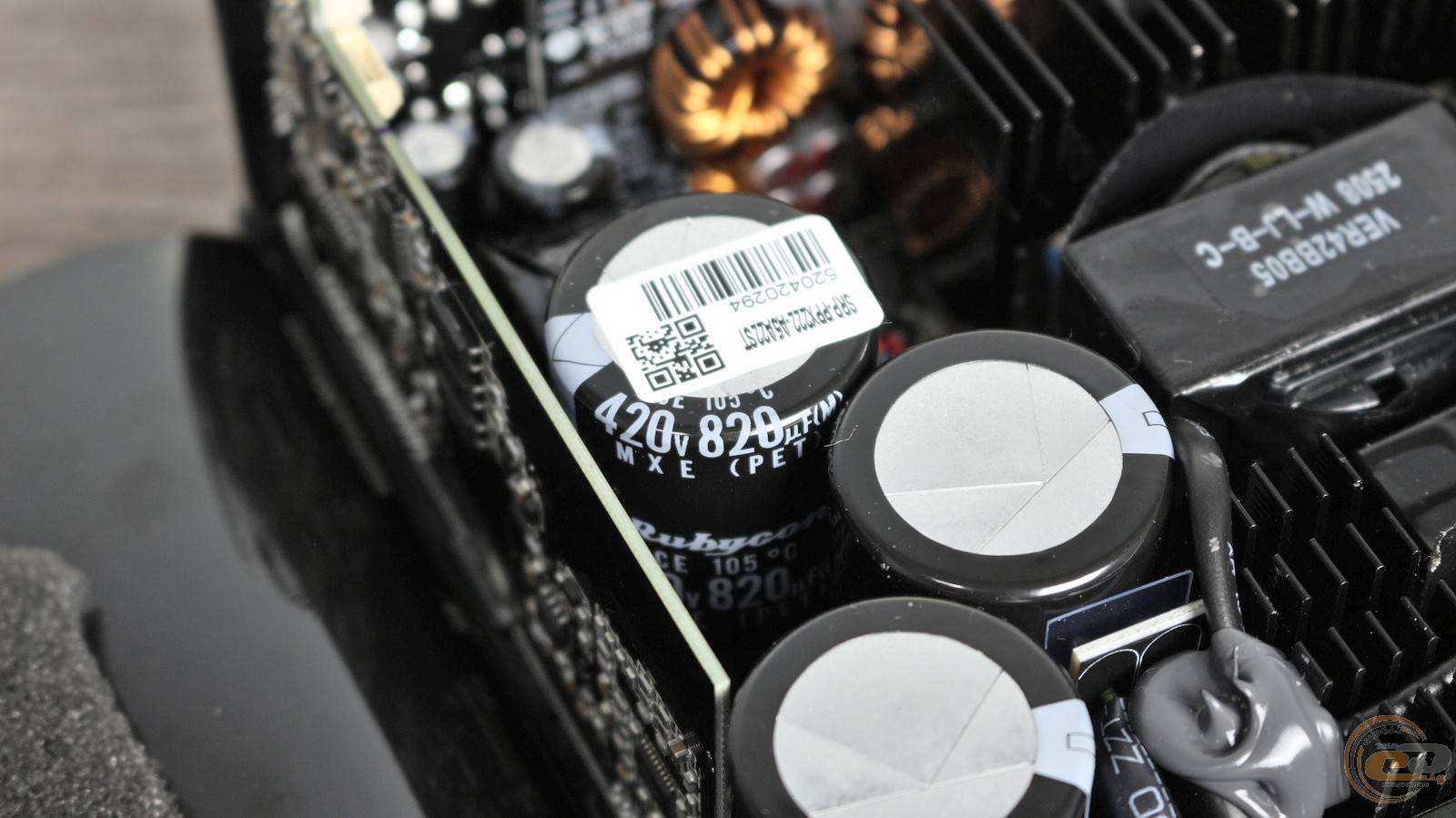

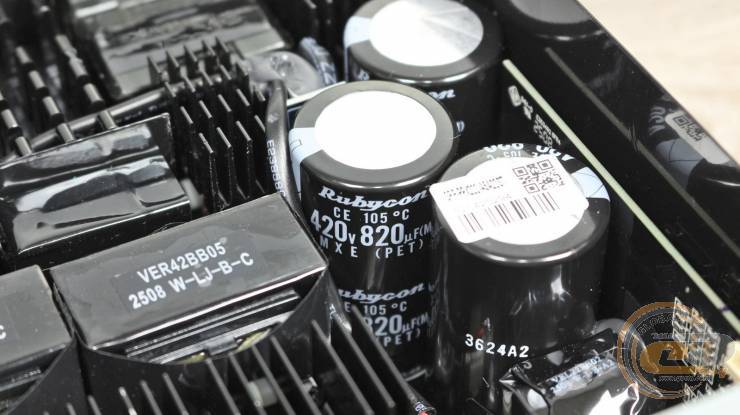

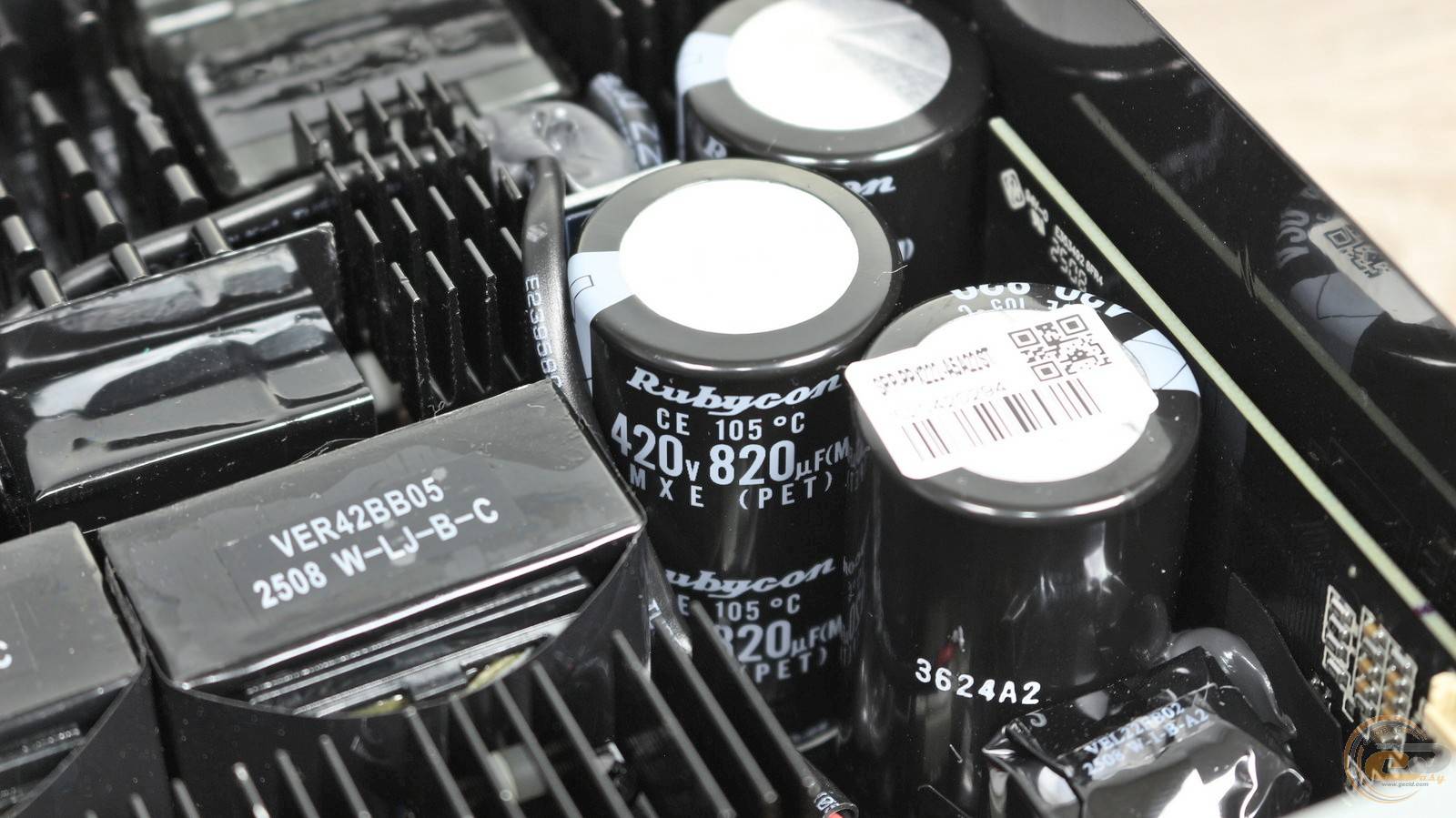

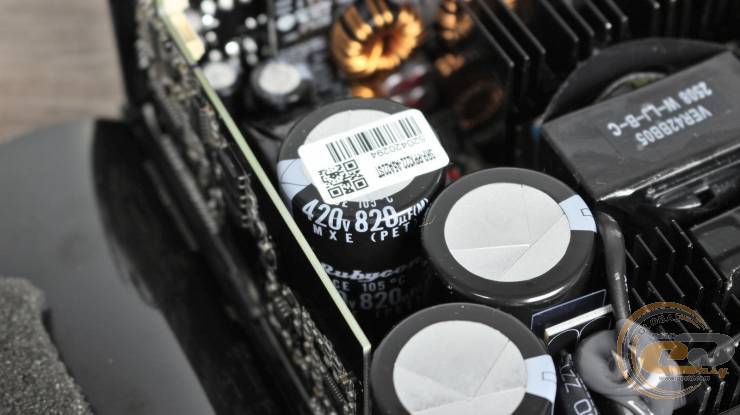

Трио высокотемпературных электролитов представлено решениями от японской Rubycon емкостью по 820 мкФ. В сумме получаем впечатляющие 2460 мкФ – отличный показатель для источника такой мощности.

Еще один радиатор отводит тепло от транзисторов первичного преобразователя, выступающих ключами высокоэффективной полномостовой схемы.

Для дальнейшего преобразования напряжения используются сразу два больших трансформатора, а радиаторы позади них отводят тепло от силовых элементов синхронного выпрямителя, формирующего канал +12В.

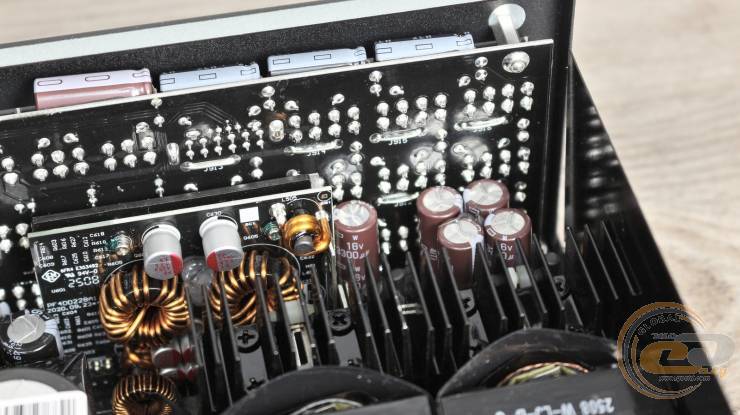

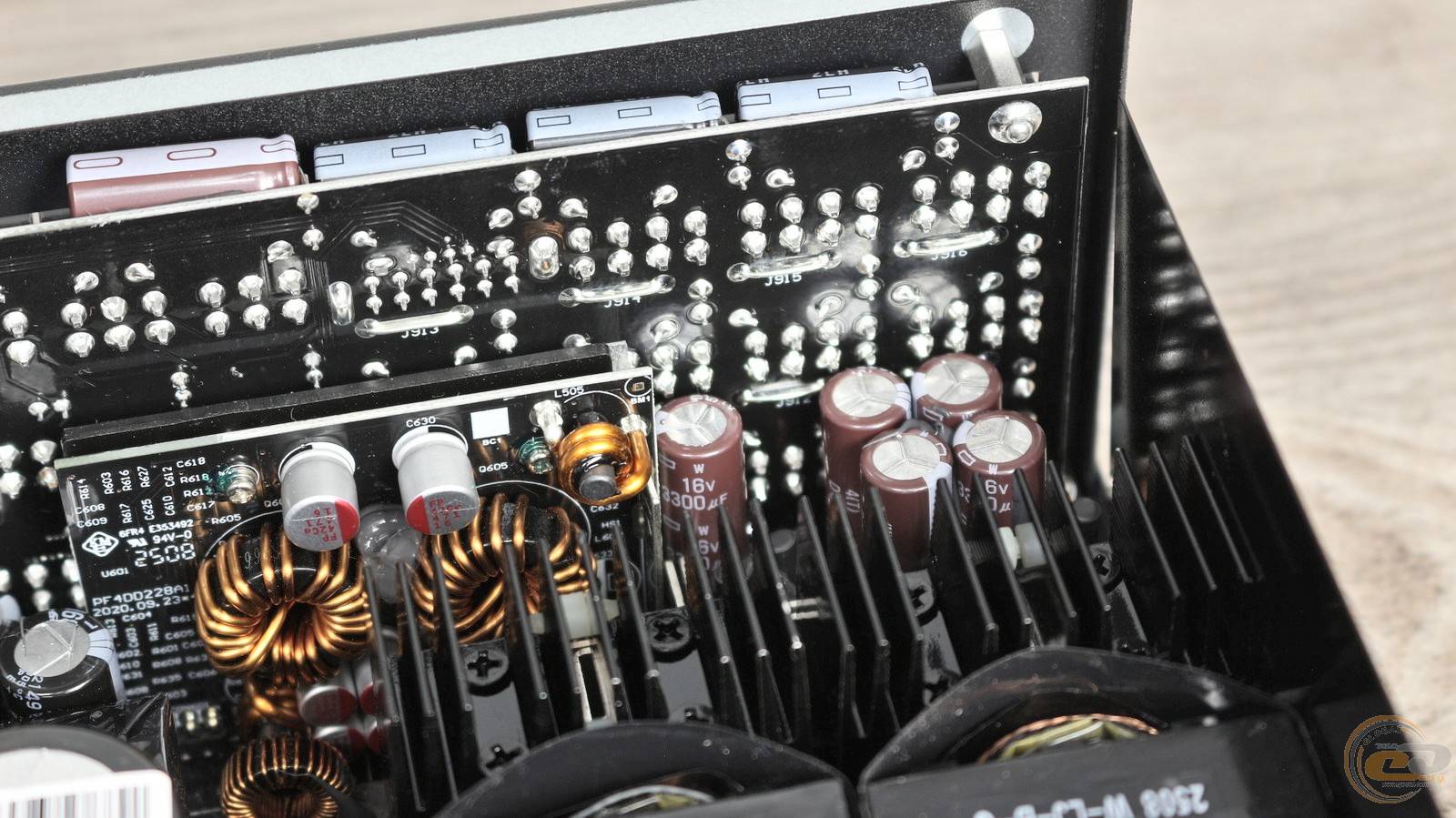

Дочерняя плата рядом содержит дроссели, твердотельные конденсаторы и другие элементы DC-DC-преобразователей, которые создают напряжения +3,3В и +5В.

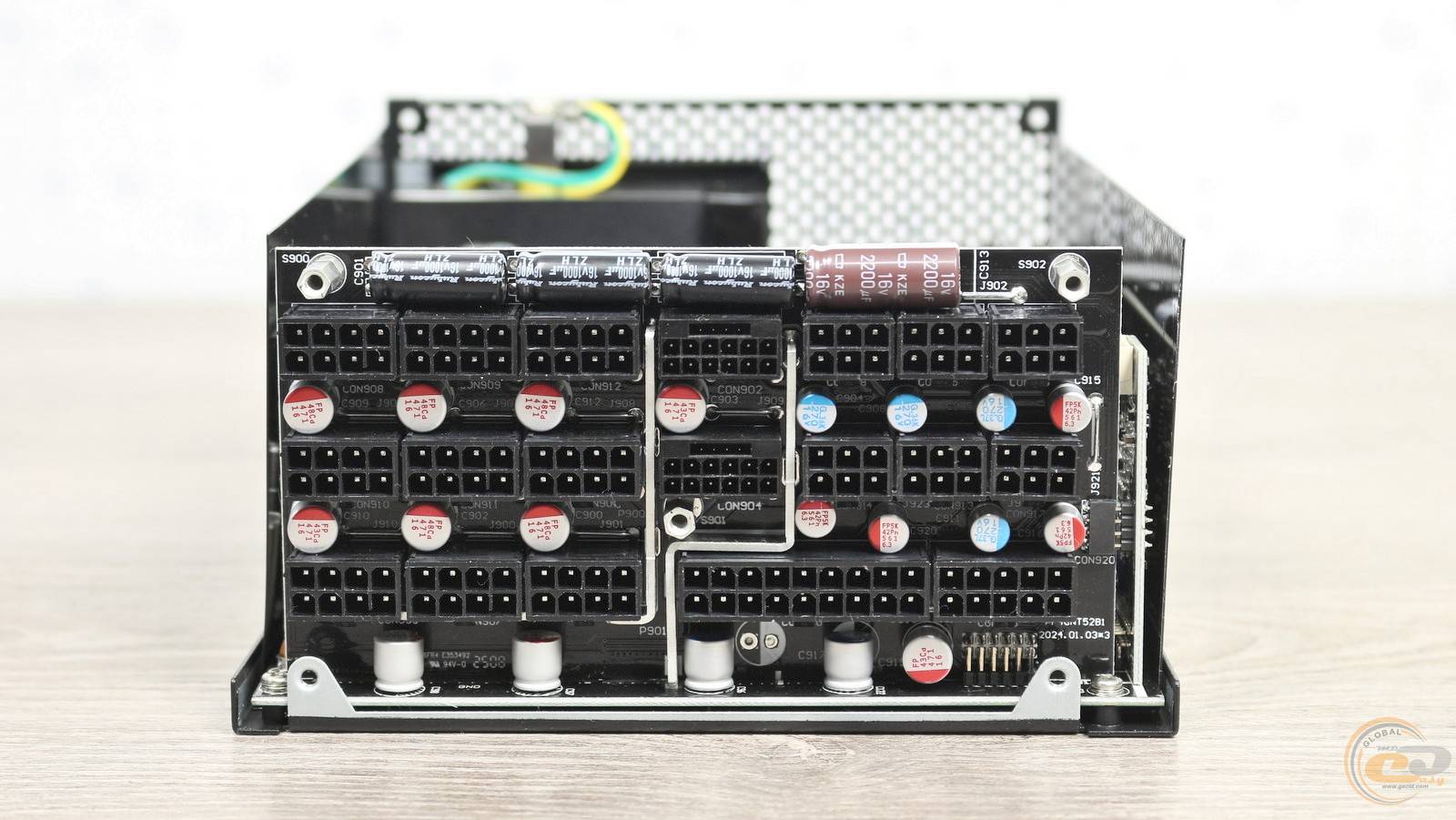

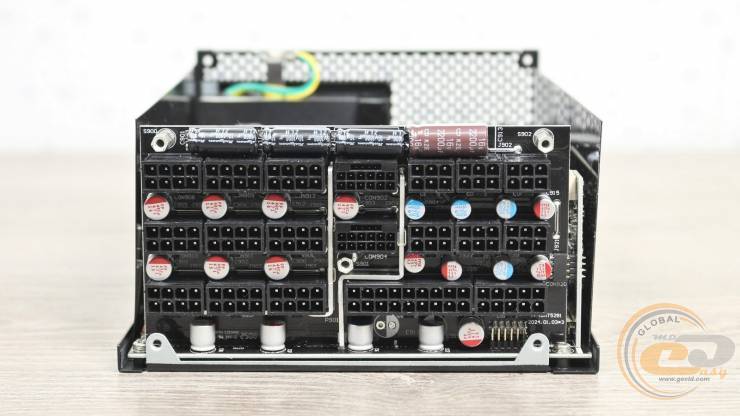

Самая большая по площади вертикальная плата включает в себя коннекторы для подключения модульных кабелей. Как и положено, она соединена с основным PCB без использования проводов.

На ней и других узлах распаяны только высокотемпературные японские электролитические конденсаторы Nippon Chemi-Con и Rubycon, а также надежные твердотельные решения. Неудивительно, что производитель не поскупился на 12-летнюю гарантию.

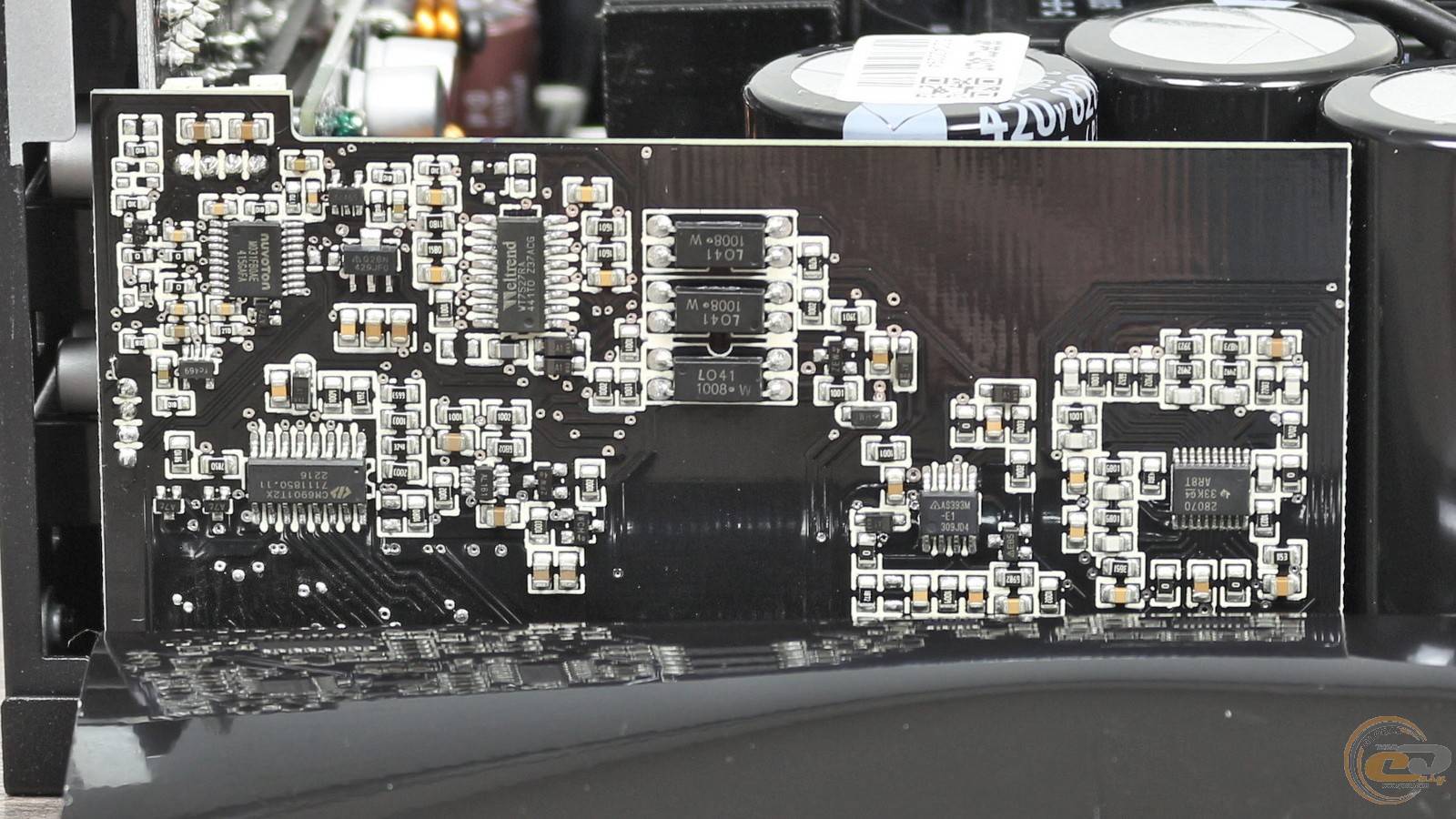

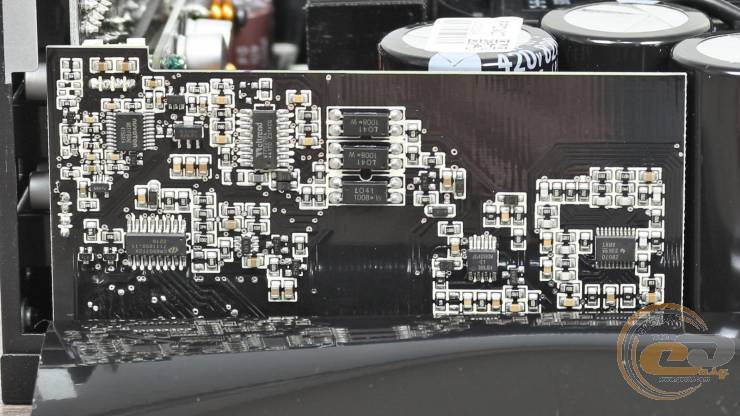

На другой плате, расположенной вдоль края основной PCB, распаяны другие важные элементы. В их числе есть ШИМ-контроллер Champion CM6901T2X, управляющий работой преобразователя, и чип Weltrend WT7527RA. Последний помог реализовать здесь полный набор защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

Практические испытания на реальной конфигурации

Давайте теперь посмотрим, как блок питания ведет себя на реальной компьютерной системе. Для ее сборки был задействован процессор AMD Ryzen 9 5900X с TDP 105 Вт в паре с двумя видеокартами: 450-ваттный ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition и 360-ваттный ASUS ROG Astral GeForce RTX 5080.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарты	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition ASUS ROG Astral GeForce RTX 5080 16GB GDDR7 OC Edition
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Собранная нами система не смогла загрузить тестируемый блок питания даже на половину мощности. И все же мы увидели отличные выходные значения и минимальные отличия между показателями в простое и при нагрузке.

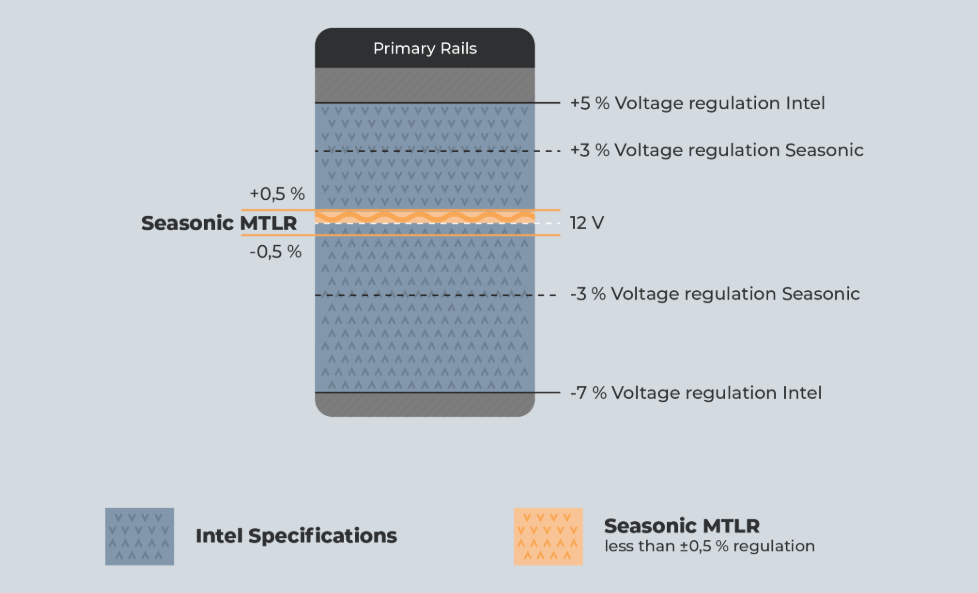

А благодаря Micro Tolerance Voltage Regulation отклонения от номиналов находились в пределах +0,5% для канала +12В и ±1% для двух младших линий.

Система охлаждения и температурный режим

В тестовом диапазоне нагрузок до 950 Вт пропеллер бесшумно работал со скоростью 520 об/мин. А во включенном гибридном режиме он запускался при потребляемой мощности около 700 Вт.

Понятно, что при увеличении энергопотребления будет расти и уровень шума. Впрочем, тестируемый блок питания получил сертификат Cybenetics Standard++. Он указывает на то, что максимальная громкость пропеллера не превышает 35 дБ.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок к перечисленному, данный блок питания порадует своего владельца очень низким энергопотреблением в выключенном состоянии (3 Вт) компьютера и в спящем режиме (4 Вт).

Итоги

Блок питания Seasonic PRIME PX-2200 (ATX 3.1) доказывает, что даже столь мощное устройство на 2200 Вт может совмещать в себе высокое качество, привлекательный дизайн и тихую работу.

Эффективная полномостовая топология позволила ему получить сертификаты энергоэффективности 80 PLUS Platinum и Cybenetics Titanium. В то же время элементную базу составляют качественные японские высокотемпературные электролиты и твердотельные конденсаторы с хорошим запасом по емкости. Неудивительно, что на данный блок питания распространяется гарантия продолжительностью целых 12 лет. К тому же на выходе достигнуты очень малые отклонения напряжений от номиналов – в пределах 0,5-1%.

Для подключения видеокарт предусмотрено сразу четыре актуальных разъема питания 12V-2x6 (PCIe 5.1) в топовом 600-ваттном исполнении. Поэтому, учитывая номинальную мощность, это устройство сможет одновременно запитать трио GeForce RTX 5090 или квартет RTX 5080.

При этом Seasonic PRIME PX-2200 (ATX 3.1) вырос в длину до 210 мм, но получил узнаваемую внешность, напоминающую другие модели «премиальной» линейки. Его охлаждение возложено на 135-мм гидродинамический вентилятор, который в гибридном режиме стартует с отметки 700 Вт. И при максимальной нагрузке он будет вести себя достаточно тихо, о чем сообщает сертификат Cybenetics Standard++.

А от топовых устройств меньшей мощности этот блок питания отличает возможность работы только в сетях с напряжением 200-240 В, тогда как у большинства моделей имеется широкий диапазон - от 100 до 240 В.

Достоинства:

• высокий уровень КПД (сертификаты 80 PLUS Platinum и Cybenetics Titanium);
• очень малые отклонения напряжений при подключении к мощной конфигурации;
• наличие всех видов защит;
• раздельная система стабилизации напряжения;
• использование японских электролитических высокотемпературных конденсаторов;
• очень низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• полностью модульные кабели;
• 135-мм вентилятор на основе гидродинамического подшипника;
• тихая работа (сертификат Cybenetics Standard++);
• возможность полностью пассивного охлаждения при нагрузке до 700 Вт;
• возможность подключения четырех 600-ваттных коннекторов PCIe 5.1 (12V-2x6);
• 12 лет гарантии.

Особенности:

• работа в диапазоне сетевого напряжения от 200 до 240 В.

Автор: Олесь Пахолок

Выражаем благодарность компании ELKO Ukraine за предоставленный для тестирования блок питания.
