Обзор и тестирование блока питания Seasonic SS-460H1U Active PFC F0
13-08-2016

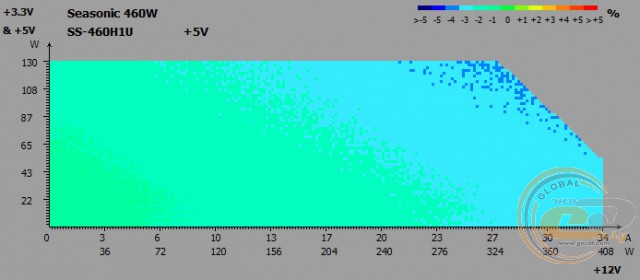

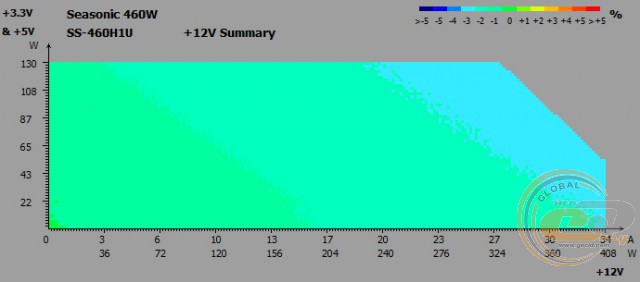

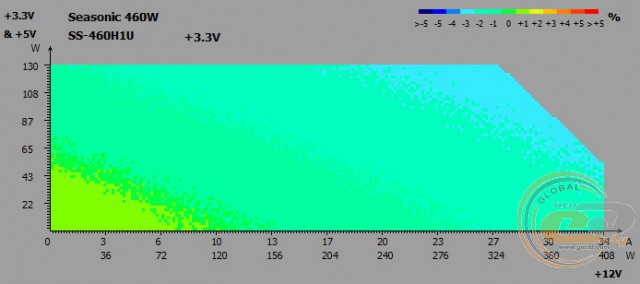

Кросс-нагрузочные характеристики
Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.
Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:
- линия +3,3В: от -3% до +1%;
- линия +5В: от -3% до -1%;
- линия +12В: от -3% до -1%.
Узел стабилизации напряжения питания хорошо справился со своей задачей: на всех линиях оно колебалось в очень узком диапазоне, а просадки не превышали значений, требуемых стандартом ATX12V.
Шумы и пульсации во всем диапазоне напряжений
Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):
- линии +3,3В и +5В: 50 мВ;
- линия +12В: 120 мВ.

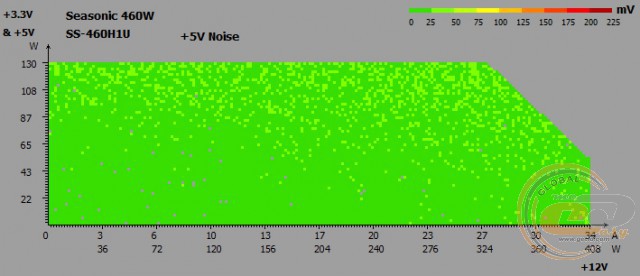

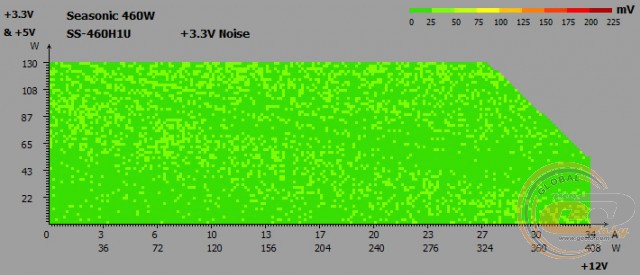

Хорошие результаты были зафиксированы и во время измерения пульсаций на выходах блока питания: на линиях +3,3В и +5В размах амплитуды (peak-to-peak) не превышал 50 мВ, а канал +12В ограничился отметкой 75 мВ, что значительно ниже допустимого предела.

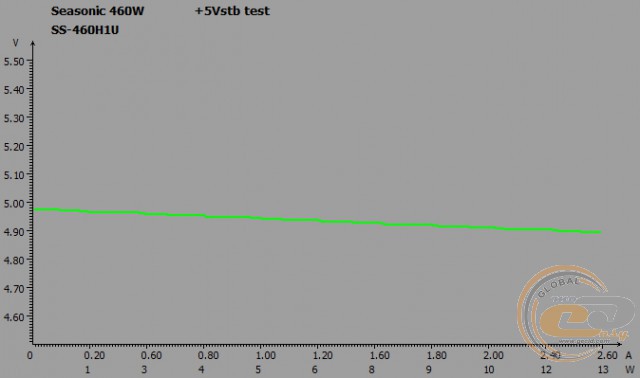

Дежурная линия питания +5VSB
Состояние дежурной линии питания Seasonic SS-460H1U не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней изменяется от 4,97 В до 4,89 В.
PFC
Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:
Нагрузка, Вт |
50 |
90 |
140 |
190 |
230 |
300 |
350 |
400 |
460 |
Нагрузка*, % |
11 |
20 |
30 |
41 |
50 |
65 |
76 |
87 |
100 |
PFC |
0,76 |
0,85 |
0,91 |
0,95 |
0,96 |
0,97 |
0,98 |
0,98 |
0,98 |
Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.
Модуль APFC блока питания отлично справляется со своей задачей. Уже при потребляемой мощности в 140 Вт коэффициент PFC преодолел отметку 0,9. Максимальное же значение (0,98) было зафиксировано при нагрузке 350 Вт и выше. Напомним, что для соответствия сертификату 80 PLUS показатель 0,9 должен быть хотя бы при 100% нагрузке.

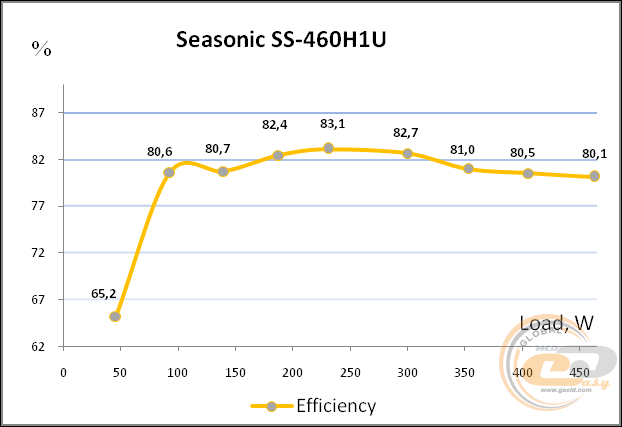

КПД
Тест реальной эффективности при разных нагрузках подтвердил соответствие модели Seasonic SS-460H1U Active PFC F0 стандарту 80 PLUS для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал необходимые во всех случаях 80%. Как видно, заявленный производителем уровень 83% в действительности достигается при половинной нагрузке на блок питания.
Система охлаждения и температурный режим

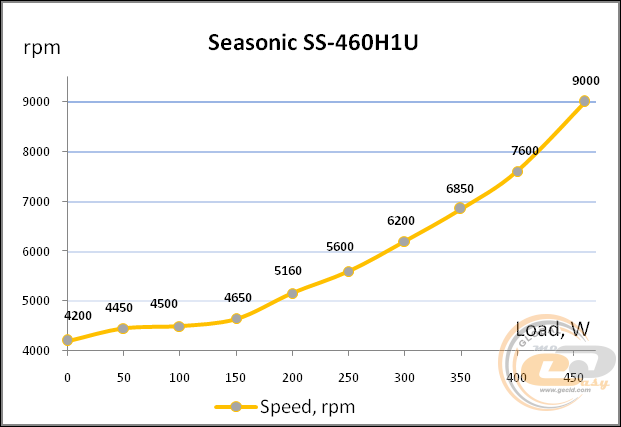

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.
В блоке питания Seasonic SS-460H1U применяются два 38-мм вентилятора, работающие на скорости до 9000 об/мин. Данный показатель плавно достигается только при максимальной нагрузке и сопровождается средним уровнем шума. При потреблении до 300 Вт шум от блока питания находится ниже средней отметки, а при нагрузке до 200 Вт его можно охарактеризовать как тихий.

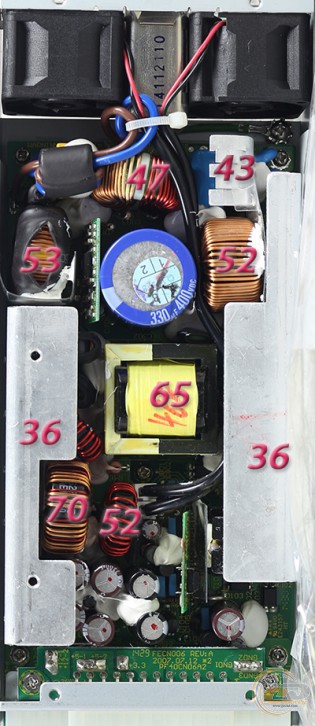

Система охлаждения тестируемого решения весьма продуманная и полностью соответствует его потребностям. Так, в столь ограниченном пространстве даже отдаленные от вентиляторов элементы отличаются достаточно хорошими температурными показателями. Выполненные в виде изогнутых пластин радиаторы также отлично выполняют свою функцию.
Посторонние шумы во время работы блока питания
Как показала практика, на всем диапазоне номинальной мощности Seasonic SS-460H1U не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.
OverLOAD
Нагрузку на тестируемую модель мы увеличивали до 530 Вт, что равняется приросту +15% к номинальной мощности. Дальше (на отметке 540 Вт) уже срабатывала защита от перегрузки (OPP). При этом значения напряжений на выходных линиях питания оставались в пределах нормы. Результат получился в лучших традициях компании Sea Sonic Electronics.
Практические испытания на реальной конфигурации
Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X, разогнанный до частоты 4,4 ГГц. В качестве видеоускорителя мы использовали видеокарту ZOTAC GeForce GTX 550 Ti AMP! Edition. Целью данного эксперимента является воссоздание реальных нагрузок производительного ПК и проверка того, как при этом ведет себя блок питания на практике.
Материнская плата |
ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express) |
Процессор |
Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @ 4,4 ГГц при напряжении 1,3 В |
Кулер |
Thermalright TRUE Spirit 120M |
Оперативная память |
4 x DDR3-1333 4096 MБ Transcend PC3-10600 |
Видеокарта |
ZOTAC GeForce GTX 550 Ti AMP! Edition |
Жесткий диск |
WD Caviar Blue 1 ТБ (WD10EALX) |
Корпус |
Spire SwordFin SP9007B с двумя 120-мм вентиляторами |
Ваттметр |
Seasonic PowerAngel |
Мультиметр |
MASTECH MY64 |
Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.
В результате измерения напряжения питания на выходных линиях были получены следующие значения:
|
Seasonic SS-460H1U |
Seasonic Platinum 400 Fanless |
CHIEFTEC FORCE CPS-400S |
|||
Режим |
Величина, В |
Отклонение, % |
Величина, В |
Отклонение, % |
Величина, В |
Отклонение, % |
+12В |
||||||
Idle |
12,22 |
+1,8 |
12,38 |
+3,2 |
12,33 |
+2,8 |
Burn |
12,20 |
+1,7 |
12,44 |
+3,7 |
12,05 |
+0,4 |
+5В |
||||||
Idle |
5,05 |
+1,0 |
5,10 |
+2,0 |
5,05 |
+1,0 |
Burn |
5,05 |
+1,0 |
5,14 |
+2,8 |
5,19 |
+3,8 |
+3,3В |
||||||
Idle |
3,34 |
+1,2 |
3,40 |
+3,0 |
3,39 |
+2,7 |
Burn |
3,35 |
+1,5 |
3,44 |
+4,2 |
3,38 |
+2,4 |
|
Входное энергопотребление, Вт |
|||||
Idle |
111 |
108 |
113 |
|||
Burn |
440 |
442 |
472 |
Блок питания Seasonic SS-460H1U без проблем справился с предложенной конфигурацией, продемонстрировав отличные результаты как под нагрузкой (режим «Burn»), так и при бездействии системы (режим «Idle»). Ни на одной из линий не было зафиксировано ни каких-либо проблем, ни даже проседания напряжения ниже своего номинала.
Энергопотребление в простое и в выключенном состоянии компьютера
Блоки питания |
Энергопотребление в режиме, Вт |
|
Sleep |
Power Off |
|
Seasonic SS-460H1U |
9 |
4 |
Seasonic Platinum 400 Fanless |
7 |
3 |
CHIEFTEC FORCE CPS-400S |
8 |
3 |
Энергопотребление блока питания Seasonic SS-460H1U в выключенном состоянии компьютера и в спящем режиме соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.
Выводы

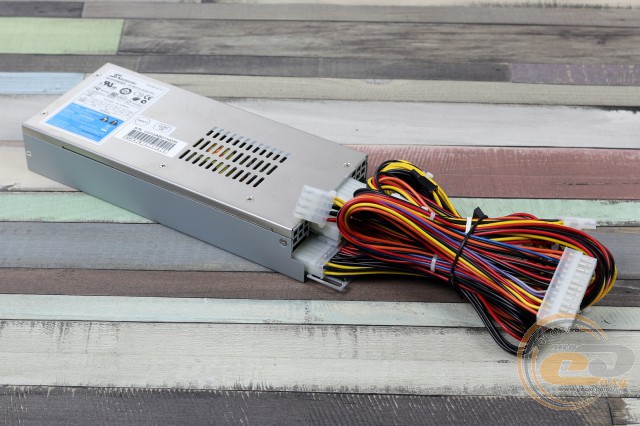

Блок питания мощностью 460 Вт в корпусе высотой всего 40 мм – это не миф и не сказка, а серверное решение Seasonic SS-460H1U Active PFC F0. Несмотря на столь жесткое ограничение по габаритам, производителю удалось поместить в него всю необходимую схемотехнику, оборудовав ключевые элементы дополнительными радиаторами и эффективной активной системой охлаждения. Последняя представлена парой 38-мм вентиляторов, которые при высокой нагрузке создают средний, вполне комфортный уровень шума. Поэтому при использовании даже нескольких таких источников недалеко от рабочих мест, создаваемый ими акустический фон не будет влиять на комфорт и самочувствие находящегося неподалеку персонала.
Учитывая специфику использования такого рода БП в круглосуточном режиме, весьма важным показателем является нагрев внутренних компонентов. Хотя ограниченное пространство в некоторой мере оставило свой след, все же температурные показатели узлов не выходили за допустимые пределы, что позволяет говорить даже о возможной кратковременной работе в режиме перегрузки (как показало тестирование, до отметки 530 Вт).
Качество элементной базы также оставило позитивные впечатления: например, используемые конденсаторы представлены исключительно японскими брендами. Поэтому неудивительно, что тестовые показатели на всех этапах не выходили за допустимые пределы и полностью соответствовали заявленным. Инженеров Sea Sonic Electronics стоит похвалить за такой подход, в котором нет места экономии на жизненно важных элементах. Следовательно, мы искренне советуем Seasonic SS-460H1U для покупки всем тем, кому необходимо мощное 1U-решение для обеспечения качественного питания серверных или других промышленных компьютеров. Тем более что набор комплектных кабелей включает в себя разъемы для подключения множества разных устройств, а модульная система позволит легко избавиться от лишних проводов, что заметно облегчит монтаж и обслуживание блока питания.
Достоинства:
- соответствие стандарту 80 PLUS;
- хороший запас по мощности (до +15%);
- качественная элементная база;
- хорошее состояние напряжения на линиях питания +12В, +5В и +3,3В под большой нагрузкой;
- раздельная система стабилизации питания низковольтной части;
- возможность работы в широком диапазоне сетевого напряжения;
- полностью модульная система кабелей;
- большое разнообразие доступных коннекторов, в том числе наличие 6-контактного разъема PCIe;
- эффективная система охлаждения с комфортными шумовыми показателями.
Автор: Олесь Пахолок
Выражаем благодарность компании Sea Sonic Electronics за предоставленный для тестирования блок питания.
Выражаем благодарность компаниям ASUS, Intel, Thermalright, Transcend, Western Digital и ZOTAC за предоставленное для тестового стенда оборудование.
