Обзор и тестирование блока питания Thermaltake SMART DPS G 700W Bronze

Тестирование

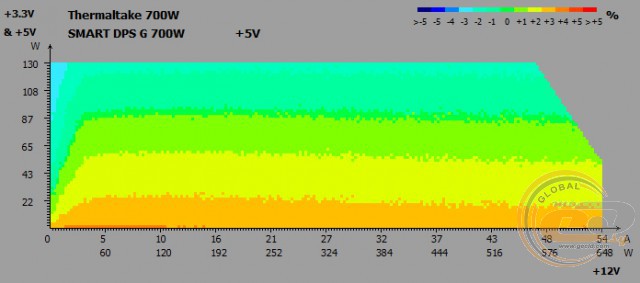

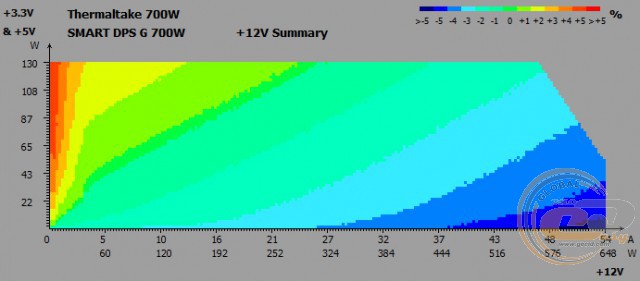

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:

• линия +3,3В: от -2% до +3%;
• линия +5В: от -2% до +3%;
• линия +12В: от +2% до -4%.

Для группового метода стабилизации низковольтной части характерны диаграммы кросс-нагрузочных характеристик с широким размахом значений. В целом узел стабилизации напряжения питания справился со своей задачей, но на канале +12В при специфических нагрузках наблюдался выход за рамки ±5%. Например, при высокой нагрузке на каналы +3,3В и +5В и минимальной загрузке линии +12В можно заметить значение, превышающие +5%. В противоположном случае показатели проседают ниже -5%. Но поскольку это не типичные режимы работы обычных систем, то беспокоиться не о чем.

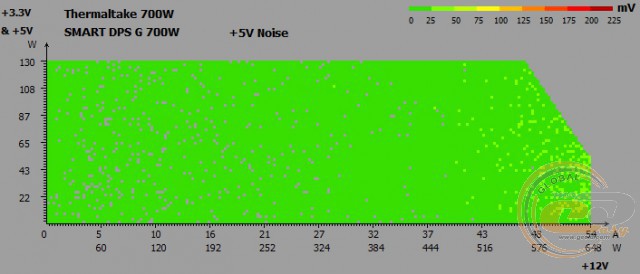

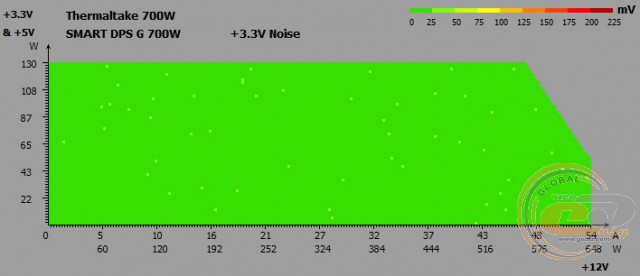

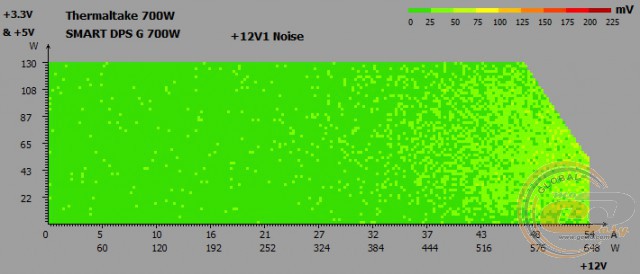

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

А вот к системе сглаживания пульсаций не возникло никаких вопросов: в подавляющем большинстве случаев показатели лежали в диапазоне 25 – 50 мВ, и лишь при высоких значениях потребляемой мощности на канале +12В они смещались в сторону 50 – 75 мВ с редкими попаданиями в 75 – 100 мВ.

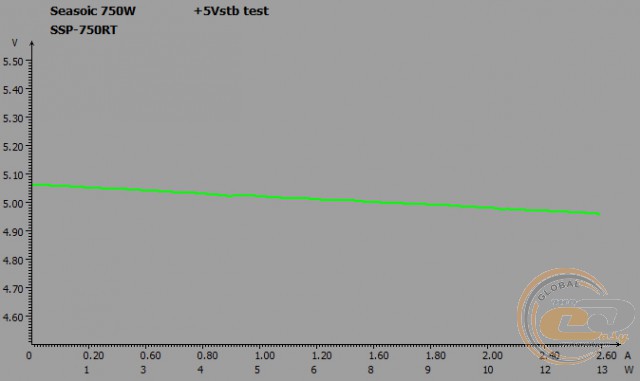

Дежурная линия питания +5Vsb

В зависимости от нагрузки напряжение на дежурной линии питания (+5Vsb) изменялось от 5,06 до 4,95 В, что свидетельствует о хорошей работе данного узла.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт	75	100	140	200	250	320	400	500	550	600	700
Нагрузка*, %	11	14	20	29	36	46	57	71	79	86	100
PFC	0,8	0,87	0,89	0,92	0,94	0,96	0,97	0,97	0,97	0,98	0,98

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Хорошие результаты продемонстрировал и модуль APFC блока питания Thermaltake SMART DPS G 700W Bronze. При потребляемой мощности 200 Вт коэффициент PFC достиг отметки 0,92, максимальное же значение (0,98) было зафиксировано при нагрузках свыше 600 Вт. Напомним, что стандартом 80 PLUS Bronze предусмотрен показатель 0,9 при 50%-ой нагрузке.

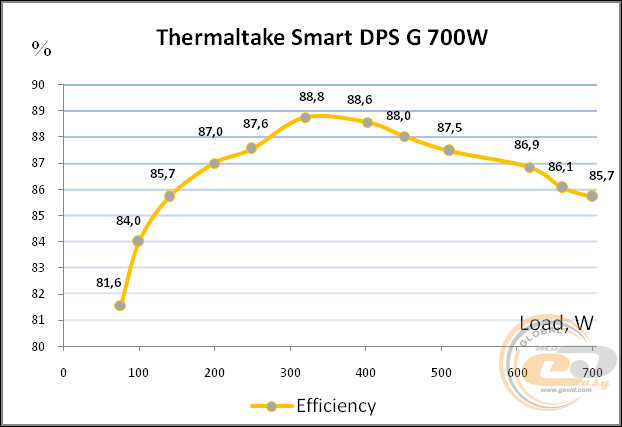

КПД

Тест реальной эффективности при разной потребляемой мощности приятно удивил своими результатами. Во-первых, он подтвердил соответствие модели Thermaltake SMART DPS G 700W Bronze стандарту 80 PLUS Bronze для напряжения 230 В: при нагрузках 20%, 50% и 100% КПД блока питания превышал 81%, 85% и 81% соответственно. Во-вторых, кривая КПД практически соответствует стандарту 80 PLUS Silver: лишь при 50% нагрузке показатель на несколько десятых процента ниже требуемых 89%. В остальном полное соответствие. В-третьих, даже при сравнительно малых нагрузках (100 Вт), КПД достигает 84%.

Система охлаждения и температурный режим

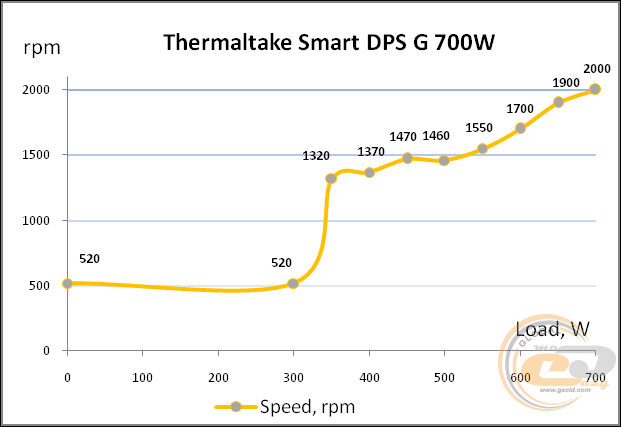

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Диапазон вращения лопастей вентилятора составил от 520 до 2000 об/мин. До отметки мощности 300 Вт он работает почти бесшумно. В области с 300 до 350 Вт происходит наиболее резкий скачек частоты его вращения, но даже до отметки 500 Вт уровень шума остается низким. В диапазоне 500 – 600 Вт его работа уже ощущается, но все равно шум не превышает среднего уровня. И лишь на отрезке 600 – 700 Вт вентилятор работает со средним уровнем шума.

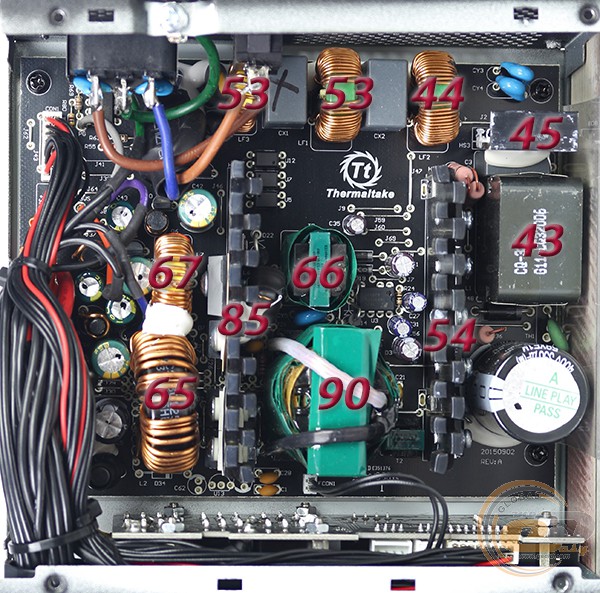

Что же касается температур внутренних компонентов при длительной максимальной нагрузке, то наиболее горячими оказались лишь главный трансформатор и радиатор низковольтной части. С остальными узлами все в порядке.

Посторонние шумы во время работы блока питания

Неприятные шумы в виде высокочастотного писка дросселей или характерного гудения трансформатора могут заметно снизить степень комфорта при работе даже самого качественного блока питания. Но это не касается модели Thermaltake SMART DPS G 700W Bronze, поскольку на всем диапазоне нагрузок никаких проблем в этом плане не обнаружено.

OverLOAD

На официальной странице производитель указывает, что данный источник питания может работать с кратковременной перегрузкой до 840 Вт. В ходе эксперимента мы достигли даже 850 Вт с сохранением напряжений на основных линиях в пределах допустимых норм. Защита от перегрузки (OPP) сработала на отметке 870 Вт. То есть можно говорить о 21% кратковременной прибавке к номинальной мощности. А это значит, что энтузиасты могут увереннее себя чувствовать в процессе разгона, зная, что Thermaltake SMART DPS G 700W Bronze не только выдержит номинальную нагрузку, но даже сможет работать некоторое время с перегрузкой. Конечно, в процессе эксплуатации лучше ее не допускать, но приятно, что запас имеется.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X, разогнанный до частоты 4,4 ГГц, и видеокарта ZOTAC GeForce GTX 480 AMP! (суммарный уровень TDP такой связки находится на уровне 450 – 500 Вт). Целью данного эксперимента является воссоздать реальные нагрузки производительного ПК и проверить, как при этом ведет себя блок питания на практике.

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Мощная реальная конфигурация создала достаточно сбалансированную нагрузку на все линии блока питания Thermaltake SMART DPS G 700W Bronze. Просадку в 2,5% зафиксировано лишь при нагрузке на канале +12В, но и она вписывается в допустимый диапазон ±5%. На остальных линиях также никаких проблем не замечено. В итоге можем смело сказать, что данный источник питания сможет справиться с производительной конфигурацией, в составе которой будет мощный разогнанный процессор и пара топовых видеокарт.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление Thermaltake SMART DPS G 700W Bronze в выключенном состоянии компьютера и в спящем режиме сопоставимо с другими моделями аналогичной мощности, которые уже успели побывать в нашей тестовой лаборатории.

Выводы

Пришло время подвести итоги рассмотрения блока питания Thermaltake SMART DPS G 700W Bronze. Он продается в красочной информативной упаковке с хорошим комплектом поставки. Внешний дизайн и качество исполнения корпуса также не указывают на какую-либо экономию со стороны производителя. Очень порадовала используемая платформа от компании CWT, которая в паре с добротной элементной базой показала эффективность практически на уровне 80 PLUS Silver и продемонстрировала хороший запас мощности (21%). Да, тестирование на лабораторном стенде указало на ее слабые места при специфических нагрузках, но мощная реальная конфигурация никаких существенных проблем не обнаружила.

Позитивного отзыва заслуживают и другие потребительские характеристики Thermaltake SMART DPS G 700W Bronze: использование одного канала +12В с большой нагрузочной мощностью, наличие частично модульной системы выходных кабелей с гибкими плоскими шлейфами и надежного 120-мм вентилятора на основе двойного шарикоподшипника. Особого внимания заслуживает поддержка платформы Smart Power Management (SPM), которая позволяет в режиме реального времени следить за основными показателями не только блока питания, но и процессора с видеокартой, а также получать уведомления в случае поломки вентилятора или достижения критической температуры. Она будет очень полезной для любителей оверклокерских экспериментов или системных администраторов.

Из негативных моментов можно выделить лишь высокую температуру главного трансформатора и радиатора низковольтной цепи при длительной нагрузке. В результате вопрос приобретения Thermaltake SMART DPS G 700W Bronze будет зависеть исключительно от списка ваших приоритетов. Если вас интересует исключительно качество элементной базы и эффективность используемой платформы, то можно посмотреть в сторону «золотого» Seasonic SSP-750RT. Однако он лишен комплекта поставки, интересного дизайна, модульной системы кабелей, удобных в работе шлейфов и функционального программного обеспечения. С другой стороны, на рынке есть и более доступные «бронзовые» модели, но для экономии они могут использовать менее качественную элементную базу, не самый долговечный вентилятор на подшипнике скольжения, меньший срок гарантийного обслуживания и ряд других упрощений. И уж точно у них нет доступа к удобному мониторингу с помощью программной составляющей. То есть выбор достаточно широкий, но блок питания Thermaltake SMART DPS G 700W Bronze вовсе не выглядит аутсайдером, ведь у него есть масса своих сильных сторон для успешной борьбы на рынке.

Достоинства:

• соответствие стандарту 80 PLUS Bronze с большим запасом (лишь немножко не дотянул до 80 PLUS Silver);
• большой запас по мощности (до +21%);
• достойная элементная база;
• использование выделенного канала +12В с нагрузочной способностью до 54 А;
• возможность работы в широком диапазоне сетевого напряжения;
• частично модульная система кабелей;
• все кабели сделаны в виде гибких плоских шлейфов, с которыми удобно работать;
• наличие четырех 6+2-контактных разъемов PCIe;
• использование надежного двойного шарикоподшипника в основе вентилятора;
• поддержка платформы SPM для мониторинга ключевых параметров системы;
• хороший комплект поставки;
• 7 лет гарантии.

Особенности:

• использованы преимущественно тайваньские конденсаторы и групповой метод стабилизации низковольтной части.

Недостатки:

• при длительных максимальных нагрузках наблюдается высокая температура некоторых узлов.

Автор: Сергей Будиловский

Выражаем благодарность компании Thermaltake за предоставленный для тестирования блок питания.

Выражаем благодарность компаниям ASUS, Intel, Thermalright, Transcend, WD и ZOTAC за предоставленное для тестового стенда оборудование.
