Обзор и тестирование видеокарты MSI GeForce GTX 770 TWIN FROZR GAMING
23-06-2013
Компания MSI продолжает развивать свою новую линейку продукции, созданную специально для геймеров, которая включает в себя не только материнские платы, но и графические ускорители. Между собой представителей линейки MSI GAMING роднит не только наличие определенной функциональности с ориентацией на геймеров, но и дизайн, выполненный преимущественно в черном и красном цветах.
Видеокарта MSI GeForce GTX 770 TWIN FROZR GAMING является не просто альтернативной версией NVIDIA GeForce GTX 770, но и выделяется на фоне конкурентов использованием фирменного ПО GAMING APP, при помощи которого реализована поддержка трех режимов работы: «Default», «Gaming» и «ECO». Однако о них мы поговорим немного позже, а пока что предлагаем перейти непосредственно к знакомству с самой видеокартой, ее спецификациями, внешним видом и системой охлаждения TWIN FROZR IV.
|
Модель |
MSI GeForce GTX 770 TWIN FROZR GAMING (MSI N770 TF 2GD5/OC) |
|
Графическое ядро |
NVIDIA GK104 (Kepler) |
|
Количество универсальных шейдерных процессоров |
1536 |
|
Поддерживаемые API |
DirectX 11.1 (Shader Model 5.0), OpenGL 4.3 |
|
Поддерживаемые технологии |
NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, 3-way NVIDIA SLI, NVIDIA CUDA |
|
Частота графического ядра, МГц |
1059 (1111 МГц с учетом использования технологии GPU Boost 2.0) |
|
Частота памяти (эффективная), МГц |
1752,5 (7010) |
|
Объём памяти, ГБ |
2 |
|
Тип памяти |
GDDR5 |
|
Ширина шины памяти, бит |
256 |
|
Пропускная способность памяти, ГБ/с |
224,4 |
|
Тип шины |
PCI Express 3.0 x16 |
|
Максимальное разрешение |
Цифровое - до 4096x2160 Аналоговое - до 2048x1536 |
|
Интерфейсы вывода изображения |
DVI-D DVI-I HDMI DisplayPort |
|
Поддержка HDCP и декодирования HD-видео |
Есть |
|
Минимальные требования к блоку питания, Вт |
600 |
|
Размеры, мм |
260 х 126 х 38 |
|
Драйверы |
Свежие драйверы можно скачать с сайта компании MSI или сайта производителя GPU. |
|
Сайт производителя |
Говорить об отличиях MSI GeForce GTX 770 TWIN FROZR GAMING от эталонной NVIDIA GeForce GTX 770 достаточно сложно, поскольку все остальные элементы, за исключением, пожалуй, набора видеовыходов и используемого графического процессора, были полностью изменены либо доработаны инженерами MSI.
Что касается рабочих параметров, то GPU в номинальном режиме получил увеличение частоты на 13 МГц (прирост 1,2%), а с учетом работы технологии GPU Boost 2.0 это дает нам среднее значение 1111 МГц, вместо 1085 МГц. Видеопамять при этом работает на номинальной частоте 7010 МГц. Отметим, что все вышесказанное характерно исключительно для режима «Default», тогда как в двух других режимах («Gaming» и «ECO») частоты работы GPU отличаются.
Упаковка и комплектация
Оформление упаковки MSI GeForce GTX 770 TWIN FROZR GAMING выполнено в характерном дизайне: преобладают красный и черный цвета, а также не обошлось без полиграфии в виде логотипа серии MSI GAMING – дракона. Помимо наименования видеокарты и компании производителя, стоит отметить присутствие логотипа «OC Edition», что указывает на использование заводского разгона.
Вся ключевая информация разместилась на обратной стороне коробки. Большую часть свободного пространства занимает описание ключевых преимуществ видеокарты, а именно:
- GAMING APP – в комплекте с графическим адаптером поставляется фирменное ПО от MSI, при помощи которого реализована функция быстрого переключения между тремя различными режимами работы видеокарты. Каждый из них будет актуален в зависимости от текущих задач пользователя.
- MILITARY CLASS 4 – все элементы, использованные при производстве видеокарты, отличаются качеством и высоким уровнем надежности. Так стандартные дроссели были заменены на SFC-версии (Super Ferrite Core) с ферритовым сердечником, которые отличаются большей энергоэффективностью и пропускной способностью. Также используются конденсаторы Hi-c CAP и SOLID CAP, которые обладают заявленным десятилетним сроком службы.
- TWIN FROZR IV – фирменная система охлаждения, которая совмещает в себе технологии SuperPipe и Airflow Control. Благодаря первой, тепловые трубки способны отводить тепло в два раза быстрее, чем стандартные. Принцип Airflow Control заключается в наличии специальных дефлекторов, которые направляют больший объем воздуха напрямую на тепловые трубки, тем самым позволяя намного быстрее рассеивать тепло.
- PREDATOR – при помощи встроенной утилиты вы можете записывать геймплей в полноэкранном режиме, что фактически является неким аналогом NVIDIA ShadowPlay, которая, однако, записывает и хранит в памяти последние 20 минут игры автоматически, а не по запросу пользователя. Сама же компания MSI позиционирует PREDATOR как бесплатную альтернативу весьма популярной программе Fraps, за лицензионную версию которой вам придется заплатить порядка 37 долларов США.
Список системных требований к компьютеру, в который планируется установка MSI GeForce GTX 770 TWIN FROZR GAMING, также расположен на обратной стороне упаковки. Исходя из этих рекомендаций, блок питания должен обладать мощностью не менее 600 Вт, выдавать минимум 42 А по линии питания +12В и поддерживать два 8-контактных кабеля питания PCI-Express.
Помимо привычных инструкции и диска с ПО, в коробке обнаружились лишь два переходника для питания видеокарты и переходник с DVI на D-Sub. Комплект поставки хороший, но, к сожалению, ни о каких приятных бонусах в виде игр, как в случае с ZOTAC GeForce GTX 770 AMP! Edition, не идет и речи.
Для вывода изображения на графическом адаптере MSI GeForce GTX 770 TWIN FROZR GAMING предусмотрен эталонный набор видеовыходов:
- 1 х DVI-I;
- 1 х DVI-D;
- 1 х HDMI;
- 1 х DisplayPort.
Аналоговые мониторы предлагается подключать при помощи комплектного переходника.
Поддерживаются следующие разрешения:
- Цифровое - до 4096x2160;
- Аналоговое - до 2048x1536.
Внешний вид и элементная база
Видеокарта MSI GeForce GTX 770 TWIN FROZR GAMING выполнена на новом текстолите собственной разработки компании MSI. Как видим, все чипы памяти расположились вокруг GPU, а система стабилизации питания смещена к правой стороне платы.
Питание видеокарты выполнено по усиленной восьмифазной схеме (шесть фаз для GPU и две для чипов памяти), что на одну фазу в цепи питания GPU больше, чем у «референсной» версии.
Система питания ядра реализована на новом контроллере ON Semiconductor NCP 4206, который также используется на NVIDIA GeForce GTX TITAN и NVIDIA GeForce GTX 780. К сожалению, техническая документация по данному чипу все еще отсутствует в свободном доступе.
Помимо слота PCI-Express, питание новинки обеспечивается через два дополнительных разъема, расположенных на боковой стороне видеокарты. В отличие от «референсной» модели, которая оснащается одним 6-контактным и одним 8-контактным разъемом, MSI GeForce GTX 770 TWIN FROZR GAMING может похвастаться двумя усиленными 8-контактными.
MSI GeForce GTX 770 TWIN FROZR GAMING, как и другие версии NVIDIA GeForce GTX 770 имеет два коннектора для мостиков SLI, которые позволяют объединять от двух до четырех видеокарт для совместного расчета графических эффектов. Напомним, что с тестированием производительности NVIDIA GeForce GTX 770 в режимах 2-Way SLI и 3-Way SLI вы можете ознакомиться в обзоре ZOTAC GeForce GTX 770 AMP! Edition.
В основе MSI GeForce GTX 770 TWIN FROZR GAMING лежит графический чип NVIDIA GK104 (Kepler), произведенный по 28 нм техпроцессу, который состоит из 8 активных SMX-блоков, 1536 универсальных шейдерных конвейеров (ядер CUDA по терминологии NVIDIA) и 32 блоков растеризации. Как мы уже говорили, даже в стандартном режиме работы, частота графического ядра была повышена относительно рекомендаций NVIDIA и составляет 1059 МГц. Благодаря поддержке рассматриваемым продуктом технологии GPU Boost 2.0, в турборежиме частота графического ядра, в среднем составляет 1111 МГц.
А теперь давайте поближе познакомимся с анонсированным ПО MSI GAMING APP. По сути, оно представляет собой небольшое окно с тремя кнопками переключения между режимами. В режиме «Gaming» частота работы GPU повышается до 1098 МГц, а с учетом работы GPU Boost 2.0 она составляет, в среднем, 1150 МГц.
В режиме «ECO» частота работы GPU понижается до значения в 1046 МГц. Хотя стоит отметить, что частоты в режиме GPU Boost 2.0 не фиксированы, поэтому в процессе мониторинга вы даже в режиме «ECO» можете временно видеть и большие значения, чем заявлено.
Также в этом режиме понижаются обороты вентиляторов, что приводит не только к снижению энергопотребления и уровня шума, но и к повышению температуры на 11 градусов, по сравнению с режимом «Default», что вполне логично.
Память видеокарты MSI GeForce GTX 770 TWIN FROZR GAMING, общим объемом 2 ГБ, набрана с помощью 8-и чипов емкостью 256 МБ каждый, производства компании Samsung. Микросхемы имеют маркировку K4G20325FD-FC28 и согласно документации их номинальная частота равна 7 ГГц. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину, которая способна пропускать 224,4 ГБ информации за секунду.
Система охлаждения
Система охлаждения MSI GeForce GTX 770 TWIN FROZR GAMING внешне напоминает таковую у видеокарт серии MSI Lightning, только в данном случае вместо желтого цвета используется красный. Новинка с установленной СО занимает два слота расширения и имеет общую длину 260 мм.
Непосредственно сам кулер состоит из достаточно крупного радиатора, набранного из 53 алюминиевых никелированных пластин, двух вентиляторов с диаметром лопастей 100 мм и пластикового кожуха, который накрывает всю конструкцию сверху.
Для повышения эффективности теплообмена используются пять тепловых трубок, одна 8-мм и четыре 6-мм. Отметим, что тепловые трубки покрыты слоем никеля, который применяется для снижения риска возможного окисления меди, что, как мы знаем, негативно сказывается на эффективности охлаждения.
Отметим, что за охлаждение силовых элементов и чипов видеопамяти отвечает отдельный элемент в виде крупной металлической пластины, теплообмен с которой происходит при помощи термопрокладок.
Благодаря технологии Airflow Control и специальным дефлекторам, установленным в прорези радиатора, воздушный поток, генерируемый вентиляторами, направляется непосредственно на тепловые трубки, что повышает скорость рассеивания тепла.
Предлагаем приступить непосредственно к тестированию системы охлаждения видеокарты MSI GeForce GTX 770 TWIN FROZR GAMING.
При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 80 градусов, а кулер, судя по показаниям мониторинга, работал при этом на 48% от своей максимальной мощности, и это по примерно 28 градусах в комнате. Система охлаждения в подобном режиме работает практически бесшумно и абсолютно не выделяется на фоне других компонентов ПК.
В режиме максимальной скорости вращения вентиляторов температура GPU снизилась до уровня 66 градусов, что является отличным результатом. При этом издаваемый шум можно охарактеризовать как «средний и достаточно комфортный».
При отсутствии нагрузки частоты графического ядра и памяти автоматически понижаются, что приводит к меньшему энергопотреблению и тепловыделению. Кулер в таком режиме работает практически бесшумно, а температура графического ядра не превышает отметку в 29 градусов.
Даже в режиме «Gaming», при более высокой частоте GPU, переживать о температуре не стоит, ведь системе охлаждения удалось удержать ее в пределах 80 градусов путем повышения оборотов до 60% от максимальной мощности.
В итоге, система охлаждения видеокарты MSI GeForce GTX 770 TWIN FROZR GAMING обладает не только приятным дизайном и относительно небольшими габаритами, но и отлично справляется со своими непосредственными обязанностями. Она грамотно регулирует частоту вращения вентиляторов и не выходит за пределы нормы по уровню создаваемого шума. Наиболее оптимальным режимом для использования MSI GeForce GTX 770 TWIN FROZR GAMING в ночное время суток, либо в обстоятельствах, принуждающих соблюдать тишину, является «ECO». В нем, пусть и ценой немного возросшей температуры, вы получите одну из самых тихих модификаций NVIDIA GeForce GTX 770.
Тестирование
При тестировании использовался Стенд для тестирования Видеокарт №4
| Процессор | AMD Ryzen 9 5900X (Socket AM4, 12/24 x 3,7 – 4,8 ГГц, 105 Вт TDP) / Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц |
| Материнская плата | MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX) / ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX) |
| Кулер | be quite! SILENT LOOP 2 240mm / Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2 |
| Оперативная память | 2 x16 ГБ DDR4-4000 G.SKILL TridentZ Neo F4-4000C18D-32GTZN / 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX) |
| Накопители | GOODRAM Iridium Pro 240 ГБ; Patriot Burst Elite 2 ТБ / HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI |
| Блоки питания | be quite! DARK POWER 12 1200 Вт / Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт |
| Корпус | be quiet! DARK BASE PRO 900 Orange rev.2 / CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE |
| Монитор | ASUS PB287Q, 4K Ultra HD / 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD) |
| Операционная система | Microsoft Windows 10 64-bit / Microsoft Windows 7 64-bit SP1 |
| Мышь + коврик и клавиатура | Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow |
Поскольку видеокарта MSI GeForce GTX 770 TWIN FROZR GAMING тестировалась нами в режиме «Default» с частотой работы GPU равной 1059 МГц, вполне логично, что она немного уступает MSI GeForce GTX 770 Lightning, графический процессор которой работает на частоте в 1150 МГц. Конечно же, переведя видеокарту в режим «Gaming» вы практически полностью сократите отставание, которое и без того не очень существенное, так что можно говорить о почти идентичной производительности двух данных моделей видеокарт.
Разгон

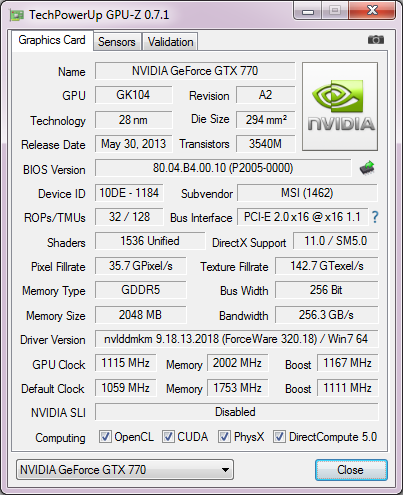

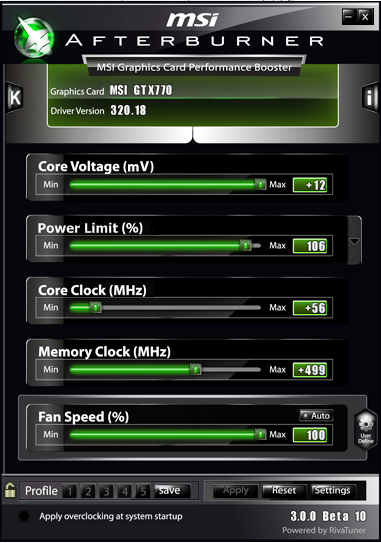

При помощи утилиты MSI Afterburner 3.0.0 Beta 10 и поднятия напряжения на GPU на 12 мВ относительно номинального значения 1200 мВ, нам удалось разогнать графический процессор до 1115 МГц. Таким образом, прирост составил 6,6% относительно эталонного значения модели NVIDIA GeForce GTX 770 и 5,3% относительно номинальной частоты видеокарты MSI GeForce GTX 770 TWIN FROZR GAMING. С учётом работы технологии GPU Boost 2.0 частота работы GPU составила, в среднем, 1167 МГц.
Видеопамять при этом удалось ускорить до внушительной частоты 8008 МГц (прирост 14,2% относительно эталонного значения).
Оценить прирост производительности вследствие ручного разгона можно в таблице ниже:
|
Тестовый пакет |
Стандартные частоты |
Разогнанная видеокарта |
Прирост производительности, % |
|
|
Futuremark 3DMark Vantage |
Performance Score |
37296,0 |
37920,0 |
1,7 |
|
GPU Score |
39345,0 |
40587,0 |
3,2 |
|
|
Futuremark 3DMark 11 |
Performance Score |
10783,0 |
10929,0 |
1,4 |
|
Unigine Heaven Benchmark 4.0, DirectX 11, Ultra Quality, AA4x, Fps |
1920x1080 |
43,1 |
44,3 |
2,8 |
|
Sniper Elite V2 Benchmark, DirectX 11, Maximum Quality, Fps |
1920x1080, AA4x/AF16x |
60,2 |
63,3 |
5,1 |
|
5760x1080, NoAA/AF4x, Multi monitor |
45,3 |
47,6 |
5,1 |
|
|
Borderlands 2 Benchmark, DirectX 11,Maximum Quality, AF16x, Fps |
1920x1080 |
281,0 |
285,0 |
1,4 |
|
Crysis 2 v1.9 Benchmark, DirectX 11,AA4x, Extreme Quality, fps |
1920x1080 |
77,6 |
80,2 |
3,4 |
|
5760x1080, Multi monitor |
28,1 |
29,6 |
5,3 |
|
|
Batman Arkham City Benchmark, DirectX 11,FXAA-Hi,Tesselation-Hi, Extreme Quality, fps |
1920x1080 |
151,0 |
156,0 |
3,3 |
|
5760x1080, Multi monitor |
66,0 |
71,0 |
7,6 |
|
|
Colin McRae: DiRT 3, DirectX 11, Very High Quality, MSAA8x, fps |
1920x1080 |
224,0 |
229,1 |
2,3 |
|
Metro 2033 Benchmark, DirectX 11, Maximum Quality, AA4x / AF4x, fps |
5760x1080, Multi monitor |
25,7 |
26,4 |
2,7 |
В результате, после разгона нам удалось добиться, в среднем, всего 3,5% прироста производительности. Как мы уже говорили в наших предыдущих обзорах, разгонный потенциал видеокарт на основе NVIDIA GeForce GTX 770 оставляет желать лучшего, что вполне ожидаемо, поскольку мы имеем дело с уже привычным нам NVIDIA GK104, который работает практически на максимально возможной для него частоте.
Выводы
Видеокарта MSI GeForce GTX 770 TWIN FROZR GAMING является в целом очень удачным решением на NVIDIA GeForce GTX 770. К основным ее преимуществам стоит отнести, конечно же, возможности по выбору одного из трех режимов работы. Для кого-то оптимальным станет режим «ECO», в котором видеокарта будет очень тихой и максимально энергоэффективной. Кому-то приглянется режим «Gaming», который призван увеличить производительность и отлично подойдет пользователям, не желающим углубляться в особенности ручного разгона видеокарт на основе NVIDIA GeForce GTX 770. Также отметим высококачественную элементную базу графического адаптера, в которой используются дроссели с ферритовым сердечником и твердотельные конденсаторы с повышенным сроком службы. Стоит выделить и усиленную систему питания, которая включает в себя одну дополнительную фазу в цепи графического ядра, по сравнению с «эталонной» видеокартой.
Нельзя не отметить и систему охлаждения TWIN FROZR IV, которая благодаря ряду фирменных технологий произвела на нас отличное впечатление. Она сочетает в себе не только высокую производительность, но и вполне комфортный уровень шума, который можно свести практически к минимуму переведя видеокарту в режим «ECO».
В итоге, учитывая более низкую стоимость MSI GeForce GTX 770 TWIN FROZR GAMING по сравнению с MSI GeForce GTX 770 Lightning, именно героиню нашего обзора можно смело рекомендовать к покупке пользователям, не планирующим проводить серьезные разгонные эксперименты, а желающим просто получить качественное и надежное решение для повседневного использования.
Достоинства:
- хорошая производительность;
- хороший заводской разгон в режиме «Gaming»;
- качественная элементная база, соответствующая концепции MILITARY CLASS 4;
- производительная и тихая система охлаждения TWIN FROZR IV Advanced;
- наличие в комплекте бесплатного аналога Fraps – MSI PREDATOR;
- поддержка ПО MSI GAMING APP ;
- усиленная система питания;
- хороший разгонный потенциал видеопамяти.
Особенности:
- использование двух 8-контактных разъемов PCIe вместо одного 6-контактного и одного 8-контактного.
Автор: Константин Шорохов
Выражаем благодарность украинскому представительству компании MSI за предоставленную для тестирования видеокарту.
Выражаем благодарность компаниям CHIEFTEC, G.Skill, GIGABYTE, Intel, Scythe, Sea Sonic, Western Digital и Razer за предоставленное для тестового стенда оборудование.
