Обзор и тестирование корпуса AeroCool PGS Qx-2000

Несмотря на то, что технологии постоянно совершенствуются, а техпроцессы становятся тоньше, тепловыделение компонентов современных игровых систем всё ещё находится на высоком уровне. Именно поэтому для сборки таких систем в большинстве случаев используются большие и просторные корпуса формата Full Tower или Middle Tower с хорошей внутренней вентиляцией и возможностью установки большого количества вентиляторов. Однако существует довольно большая группа пользователей, целью которых является сборка одновременно производительного и небольшого по размерам компьютера. Производители компьютерного «железа» хорошо знают о существовании такого сегмента рынка, и большинство из них формирует свою продуктовую линейку с учётом потребностей таких пользователей.

AeroCool PGS Qx-2000

Так и тайваньская компания AeroCool в своей линейке PGS (Performance Gaming System) имеет уже два небольших корпуса, предназначенных для сборки производительных игровых систем. Об особенностях одного из них, а именно AeroCool Qx-2000, мы расскажем в нашей сегодняшней статье. Начнём же мы традиционно с упаковки:

AeroCool PGS Qx-2000

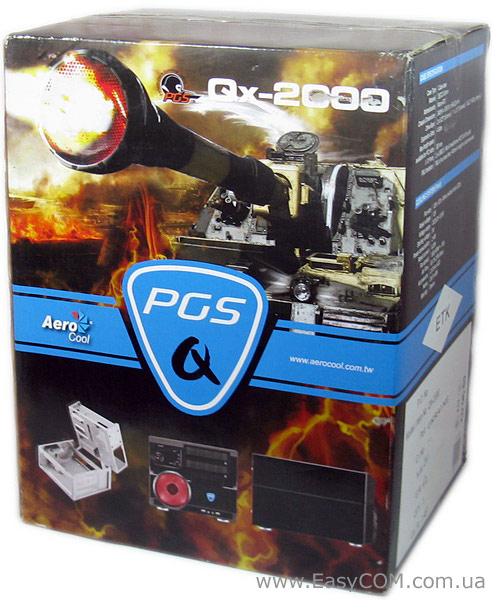

Корпус AeroCool Qx-2000 поставляется в красочной картонной коробке, дизайн которой явно намекает на то, что продукт создавался в первую очередь для геймеров. Ручки для переноски, к сожалению, не предусмотрены, однако, учитывая небольшой вес и размеры корпуса, это вряд ли доставит неудобства при его транспортировке.

AeroCool PGS Qx-2000

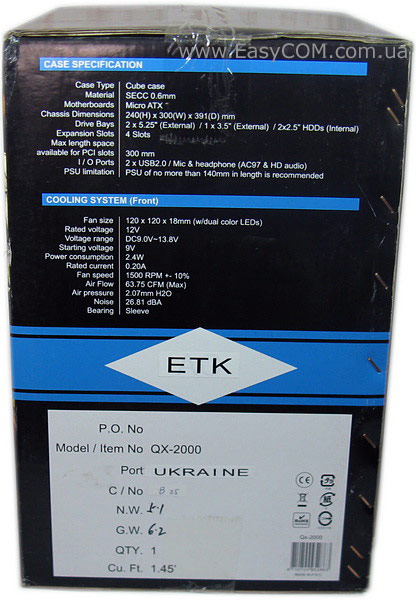

На боковой стороне упаковки производитель указывает основные спецификации самого корпуса, а также подробные характеристики предустановленного 120 мм вентилятора. На обратной стороне коробки присутствует описание корпуса на нескольких языках, включая русский.

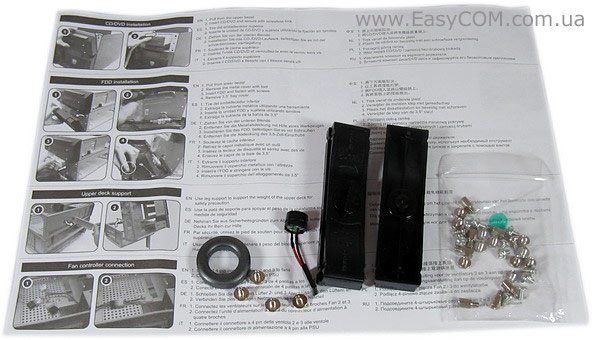

В комплекте поставки, помимо самого корпуса, мы обнаружили:

  • Пакет с крепежными болтами;
  • Инструкцию по сборке и эксплуатации;
  • Динамик с разъемом подключения к материнской плате;
  • Крепежи для безвинтовой установки 5,25” устройств;
  • Ферритовое кольцо.

За исключением ферритового кольца, комплект поставки является вполне обычным для корпусов этой ценовой группы. Теоретически такое кольцо, одетое на кабель питания, значительно уменьшает количество высокочастотных помех, однако на практике продеть массивные провода современных блоков питания через него вряд ли получится.

AeroCool PGS Qx-2000

Давайте посмотрим на спецификации корпуса:

Производитель

AeroCool

Модель

PGS Qx-2000

Типоразмер корпуса

Cube Case (Mini Tower)

Поддерживаемые форм-факторы материнских плат

Micro ATX

Цвет

Чёрный

Отсеки 5,25 дюйма

2

Отсеки 3.5 дюйма

1 внешний, 2 внутренних

Слоты для карт расширения

4 (поддерживаются карты длинной до 300 мм)

Разъёмы

2x USB 2.0

Audio + MIC port

Вентиляторы

1х120 мм на фронтальной панели (предустановленный с двухцветной подсветкой)
1х60 мм на фронтальной панели перед корзиной для жестких дисков
1х80 мм на задней стенке в верхней части корпуса
2х80 мм на задней стенке в нижней части корпуса

Материал

Шасси: SECC сталь 0,6 мм
Передняя панель: пластик

Размеры корпуса, см

39,1 х 30 х 24

Вес (нетто), кг

6,1

Сайт производителя

http://www.aerocool.com.tw/

Все цены на AeroCool PGS Qx-2000

Внешний вид

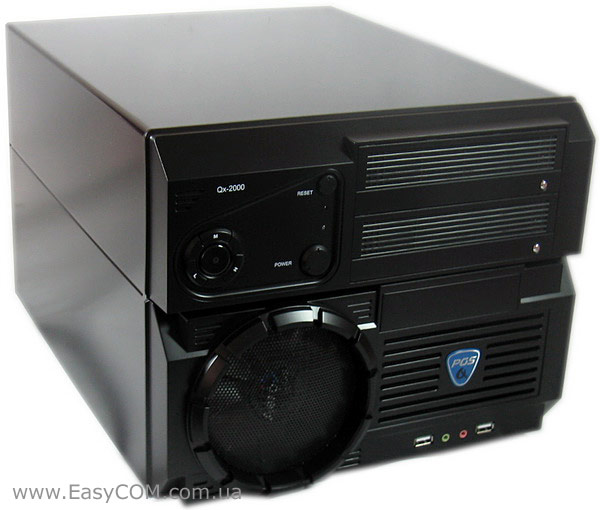

Корпус AeroCool Qx-2000 чёрного цвета имеет довольно лаконичный дизайн, который вряд ли можно назвать геймерским. Он имеет форму небольшого куба и на первый взгляд больше похож на корпус для сборки HTPC (Home Theatre PC) или же небольшого домашнего мультимедийного компьютера, а дополнительные кнопки на передней панели поначалу воспринимаются как клавиши управления воспроизведением. Из такого представления выбивается лишь маленький значок PGS, обозначающий принадлежность корпуса к серии игровых корпусов AeroCool Performance Gaming System и 120 мм вентилятор с переключаемой красной и синей подсветкой на фронтальной панели, который редко используется в корпусах такого форм-фактора.

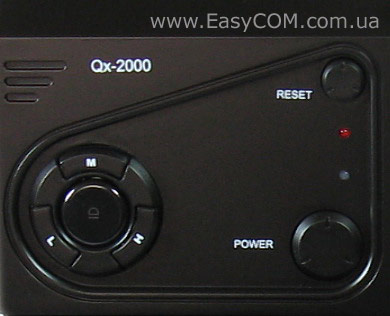

Над вышеупомянутым вентилятором расположены кнопки Power и Reset, а так же 3 кнопки управления скоростью вращения вентиляторами:

  • L - низкая скорость вращения;
  • M - средняя скорость вращения;
  • H - высокая скорость вращения.

Всего с помощью них можно управлять тремя вентиляторами, причём частота вращения для них регулируется одновременно. Ещё одна кнопка (по центру) отвечает за включение и переключение подсветки 120 мм фронтального вентилятора. Здесь же расположены светодиодные индикаторы работы компьютера и активности жесткого диска.

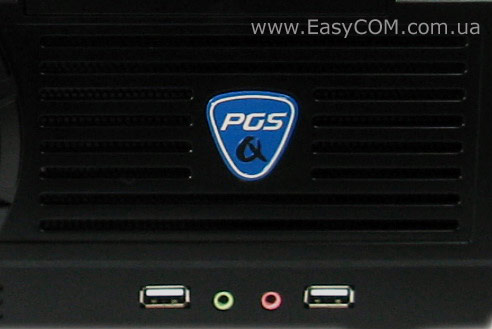

В нижней части корпуса расположены два разъёма USB 2.0 а также Audio-выход и разъем для подключения микрофона. Дополнительных разъёмов, таких например как eSATA или IEEE 1394 (FireWire) на лицевой панели не предусмотрено.

AeroCool PGS Qx-2000

Верхняя и боковые стороны корпуса лишены каких-либо элементов, хотя, возможно, вентиляционные решетки на них способствовали бы более эффективному охлаждению элементов системного блока.

AeroCool PGS Qx-2000

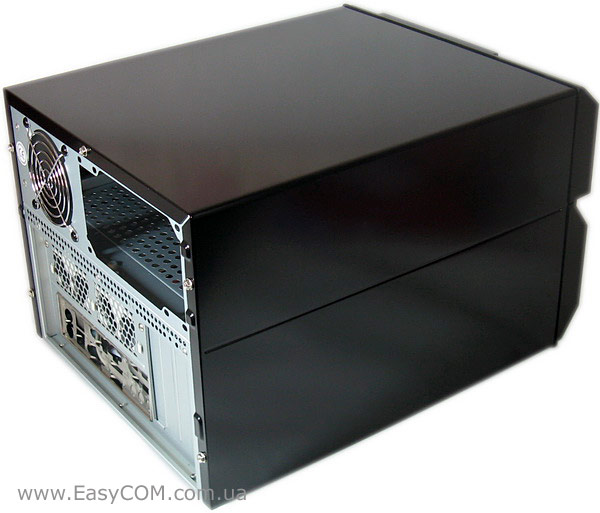

На задней стенке корпуса расположено отверстие под интерфейсную панель материнской платы и 4 слота расширения. Здесь же находятся посадочные места для двух 80 мм вентиляторов. Ещё один 80 мм вентилятор можно установить в верхней части корпуса рядом с блоком питания, что позволит еще больше улучшить охлаждения элементов системы, ведь горячий воздух в таком случае не будет скапливаться в верхней части корпуса.

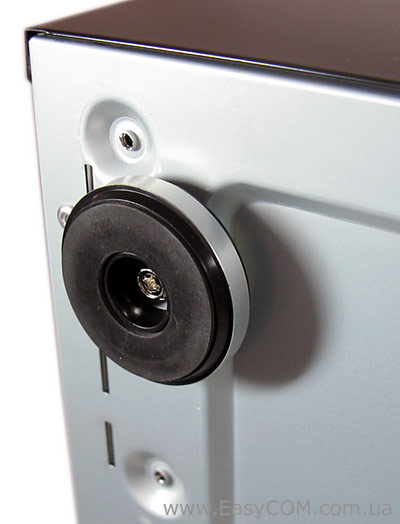

Корпус стоит на четырёх небольших прорезиненных ножках. Они обеспечивают устойчивость корпуса, а также снижают уровень вибрации и шума.

Внутреннее устройство и система охлаждения

AeroCool PGS Qx-2000

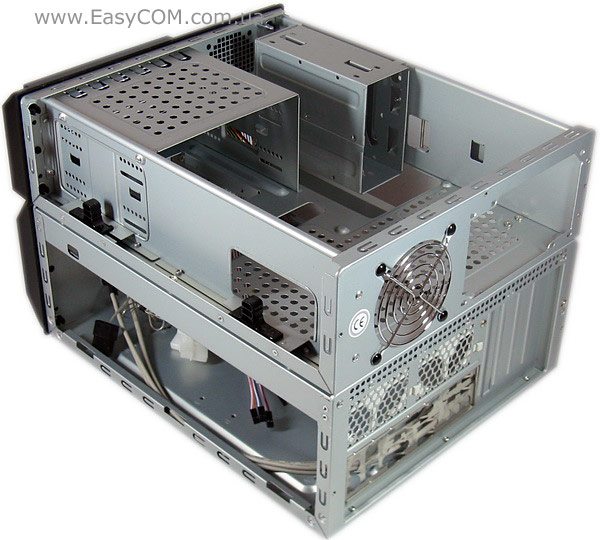

Внутреннее пространство корпуса разделено на две части. В верхней его части располагается блок питания, корзина для жестких дисков и отсеки для 5,25-дюймовых устройств, в нижней - материнская плата и отсек для внешнего 3,5” устройства.

AeroCool PGS Qx-2000

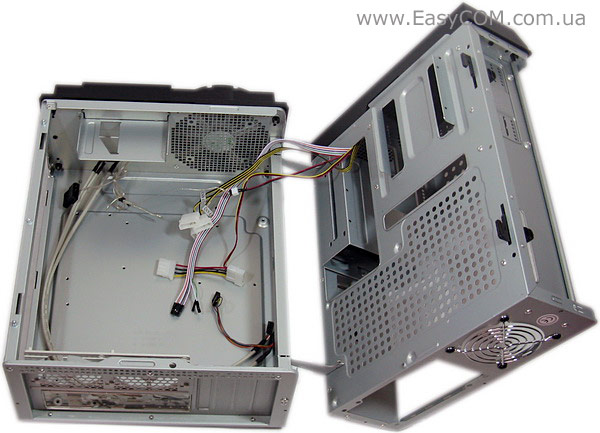

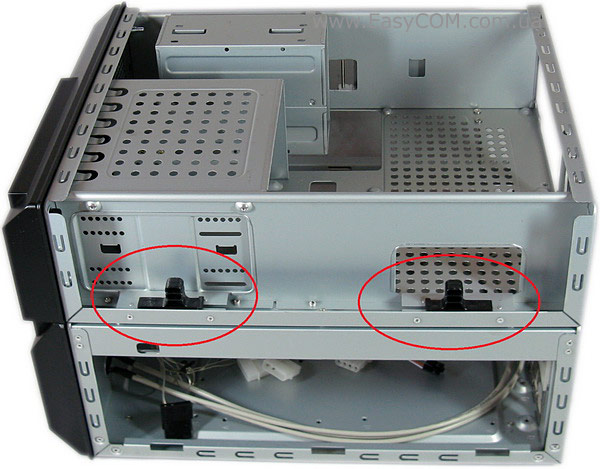

Для того чтобы получить доступ к нижней части корпуса сперва необходимо открутить один винт и изменить положение пластиковых защелок с одной стороны шасси.

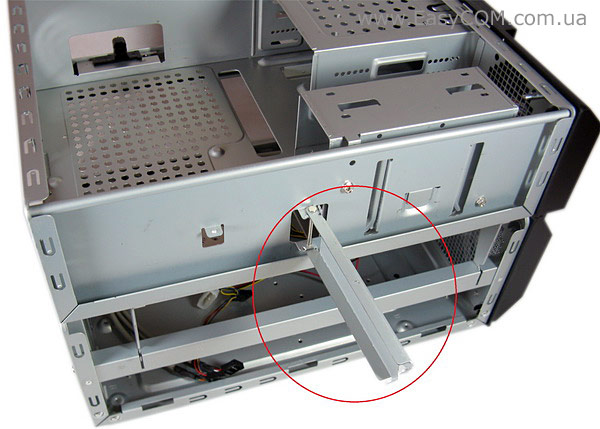

А с другой стороны повернуть рычаг-фиксатор, который выполняет ещё и роль подножки для верхней части корпуса в открытом состоянии. Отметим, что шасси корпуса выполнено качественно и толщина стали действительно составляет 0,6 мм.

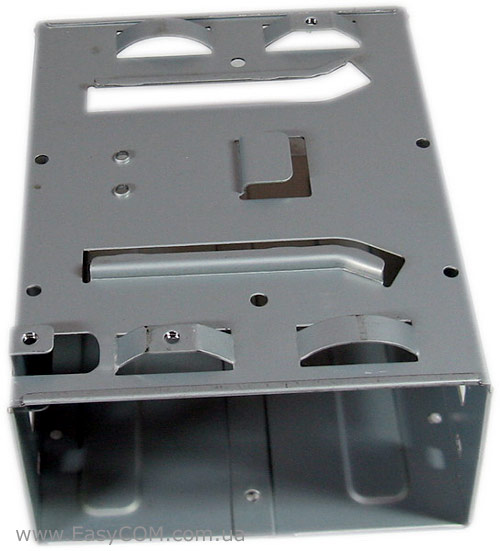

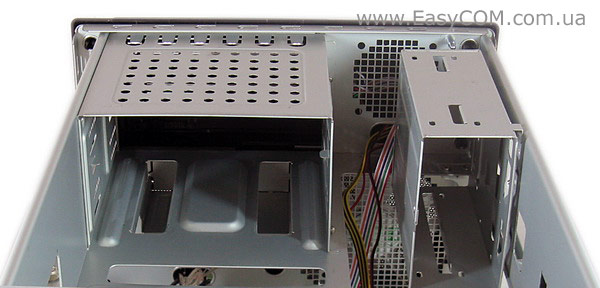

Корзина для жестких дисков, которая вмещает всего два накопителя, крепится внутри корпуса на направляющих полозьях и хорошо фиксируется с помощью двух винтов. Такое крепление позволяет снизить вибрацию от жестких дисков, а также уровень шума. Сами жесткие диски крепятся в корзине винтовым способом.

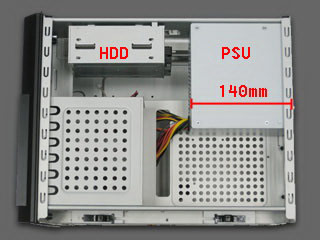

Важным моментом при выборе комплектующих для тестируемого корпуса является выбор блока питания. Производитель рекомендует устанавливать в корпус блоки питания длиной не больше 140 мм. В случае же использования блока питания большей длины у пользователя могут возникнуть проблемы с установкой корзины с жесткими дисками.

AeroCool PGS Qx-2000

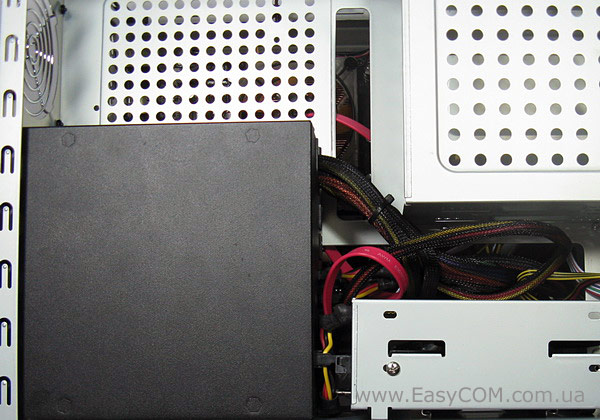

В нашем случае, при использовании БП Seasonic M12II-500, корзину получилось установить лишь воспользовавшись шлейфами SATA и разъемами питания SATA угловатого типа. Причем даже с ним корзина устанавливалась впритык.

AeroCool PGS Qx-2000

В отличие от жестких дисков, 5,25-дюймовые устройства можно закрепить и безвинтовым способом, с помощью креплений идущих в комплекте, однако лучше это делать до установки корзины с жесткими дисками.

AeroCool PGS Qx-2000

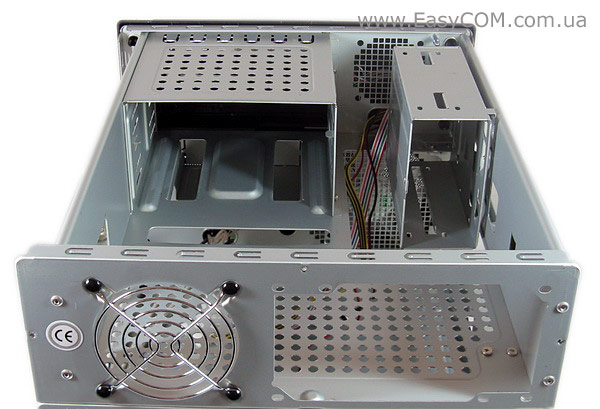

Как мы уже упоминали, на задней стенке в верхней части корпуса мы бы настоятельно рекомендовали установить 80 мм вентилятор для отвода горячего воздуха из корпуса и улучшения температурного режима накопителей.

AeroCool PGS Qx-2000

Установка материнской платы в нижней части корпуса происходит без каких-либо проблем. Стоит лишь учитывать ограничение по высоте процессорного кулера, а также тот факт, что длина плат расширения не должна превышать 300 мм.

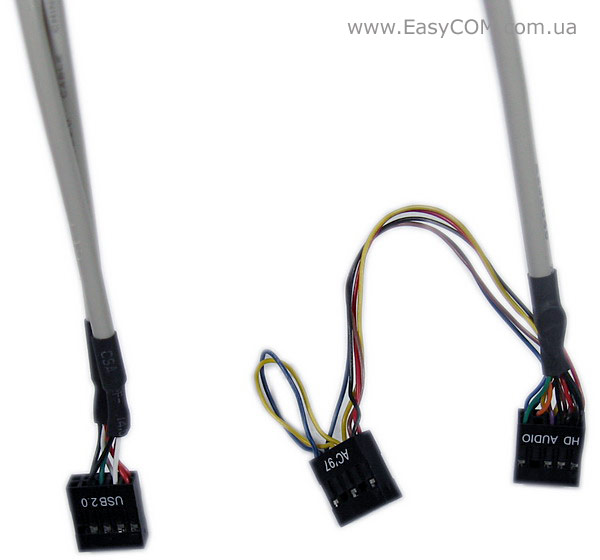

Провода от разъёмов на передней панели имеют вполне достаточную длину, а Audio-разъём представлен как в варианте HD Audio, так и AC '97, что позволяет полноценно использовать разъемы на передней панели, как со старыми, так и с современными материнскими платами.

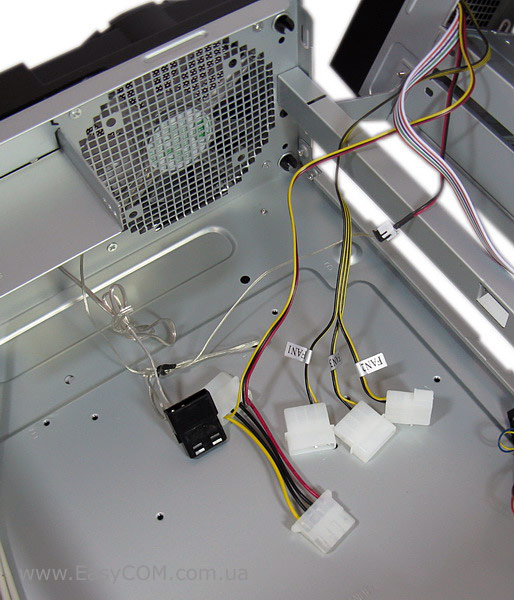

Через стандартные 4-контактные разъёмы питания к встроенному регулятору скоростью вращения вентиляторами можно подключить до 3-х вентиляторов и управлять скоростью их вращения с помощью кнопок на передней панели.

AeroCool PGS Qx-2000

Всего в корпус AeroCool Qx-2000, помимо уже предустановленного 120 мм вентилятора на передней панели, можно установить три 80 мм вентилятора и один 60 мм вентилятор напротив корзины для жестких дисков.

AeroCool PGS Qx-2000

Тестирование
