Обзор CHIEFTEC The Cube CI-03B-OP: корпус в стиле Hi-Fi

Для CHIEFTEC кубическая форма – совсем не новый эксперимент. Компания уже не первый год развивает идею компактного корпуса, в котором компоненты расположены необычно, а доступ к ним продуман лучше, чем у многих стандартных Mini-Tower.

Первым представителем этой концепции стал CHIEFTEC Gaming Cube CI-01B-OP, который мы тестировали еще в 2017 году, а через несколько лет его сменил CHIEFTEC Pro Cube CI-02B-OP, сохранивший знакомую горизонтальную компоновку, но получивший ряд конструктивных доработок.

А теперь эта концепция получила новое воплощение – CHIEFTEC The Cube CI-03B-OP, сочетающий привычную для серии конструкцию с нетипичной для компьютерного корпуса внешностью в стиле Hi-Fi.

В этот раз CHIEFTEC отказалась от многих атрибутов старых ПК. У CHIEFTEC CI-03B-OP нет внешних отсеков для оптических приводов, зато есть более современный набор интерфейсов, поддержка 240-мм радиатора и уделено гораздо большее внимание охлаждению. Видеокарта может иметь длину до 335 мм, процессорный кулер – высоту до 160 мм, а блок питания – длину до 160 мм.

Особенно привлекает внимание передняя панель. За декоративной тканью скрывается огромный 200-мм вентилятор, а сама конструкция напоминает акустическую систему. Даже зная, что внутри находится компьютер, с первого взгляда не так просто догадаться о его подлинном предназначении.

На момент подготовки этого материала в украинской рознице CHIEFTEC The Cube CI-03B-OP можно было найти примерно за 3269 грн.

Поэтому интересно выяснить: насколько хорошо этот необычный дизайн сочетается с практичностью? Справится ли 200-мм вентилятор с охлаждением современных комплектующих? И насколько удобным The Cube окажется во время сборки и последующей эксплуатации? Давайте разбираться.

Спецификация

Модель	CHIEFTEC The Cube
Артикул	CHIEFTEC The Cube CI-03B-OP
Форм-фактор	Mini Tower (Cube)
Поддерживаемые форм-факторы материнских плат	Mini-ITX, microATX
Цвет	Черный
Внешние отсеки	Нет
Внутренние отсеки	2 х 2,5″ и 2 х 3,5″
Слоты для карт расширения	4
Максимальная длина видеокарты (собственные измерения), мм	335 (340)
Максимальная высота процессорного кулера (собственные измерения), мм	160 (161)
Максимальная длина БП(собственные измерения), мм	160 (300 мм без установленного лотка для накопителей 3,5″)
Разъемы	1 x Кнопка питания 1 x Микрофонный вход 1 x Аудио-выход 2 x USB 3.0 (Type A) 1 x USB 3.2 Gen 2 Type-C (10 Гбит/с)
Предустановленные вентиляторы	Впереди: 1 x 200 мм PWM вентилятор (предустановленный, с подшипником HDB)
Блок питания	Нет
Возможность установки вентиляторов
На передней панели	1 х 200 мм
На верхней панели	2 х 120 мм або 1 х 200 мм
На тыльной панели	1 х 120 мм
На нижней панели	-
Возможность установки СЖО
На передней панели	-
На верхней панели	120 / 240 мм
На тыльной панели	-
Материалы
Передняя панель / Задняя стенка	Сталь толщиной 0,6мм
Верхняя панель	Сталь толщиной 0,6мм
Шасси / Поддон материнской платы	Сталь толщиной 0,6мм
Боковые панели	Левая: сталь толщиной 0,6 мм;
Размеры корпуса (ГхШхВ), мм	385 x 265 x 355
Вес (собственные измерения), кг	4,64 (4,61)
Гарантия, лет	2
Сайт производителя	CHIEFTEC.EU
Сайт товара	CHIEFTEC The Cube

Упаковка и комплект поставки

Упаковка The Cube максимально простая и практичная. Это обычная картонная коробка с монохромной полиграфией, где изображен схематический эскиз корпуса, его название и основные особенности. Для защиты при транспортировке корпус дополнительно обернут полиэтиленом и зафиксирован двумя массивными пенопластовыми демпферами. На боковых гранях коробки предусмотрены вырезанные ручки, так что с переносом покупки проблем возникнуть не должно.

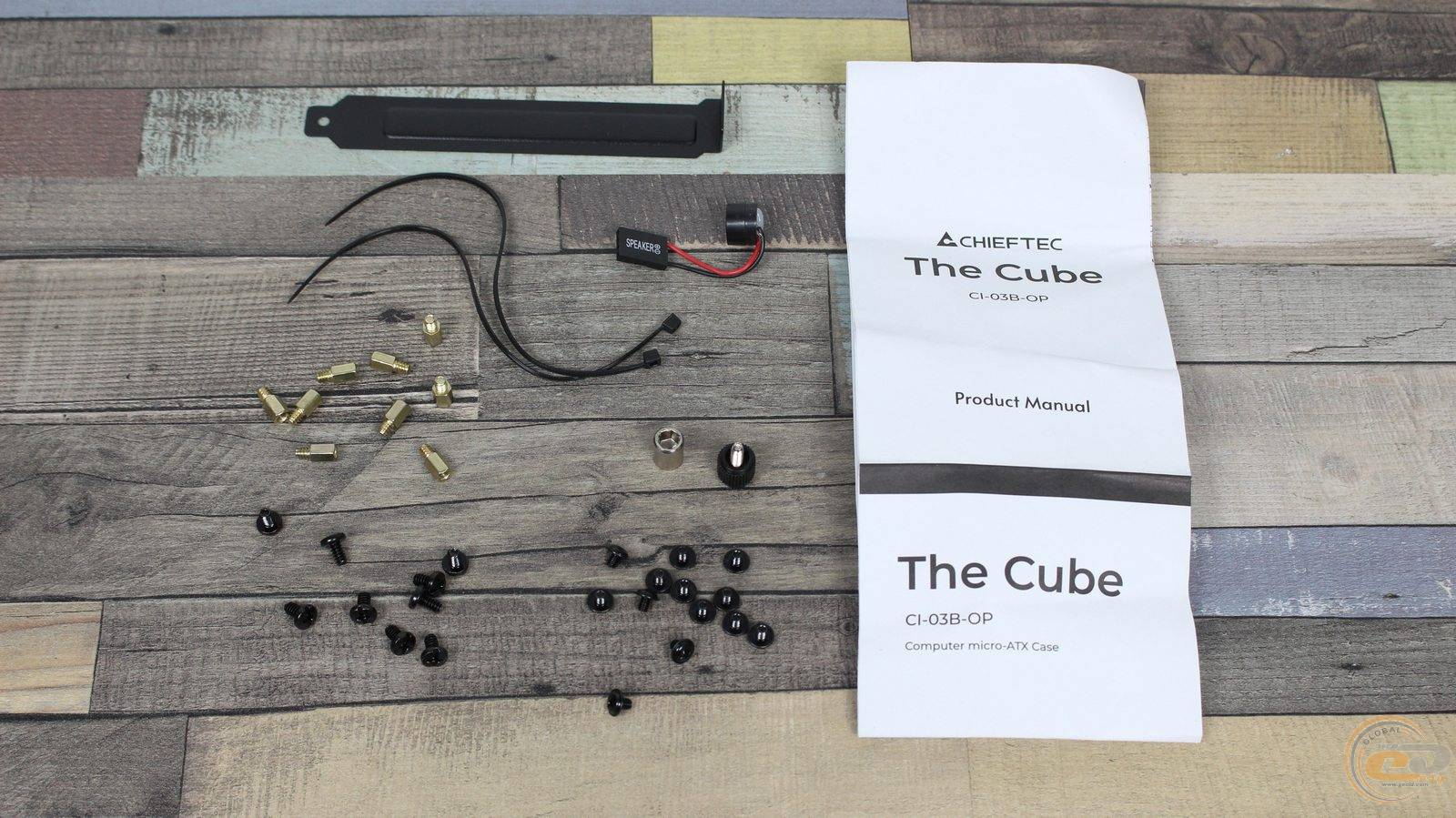

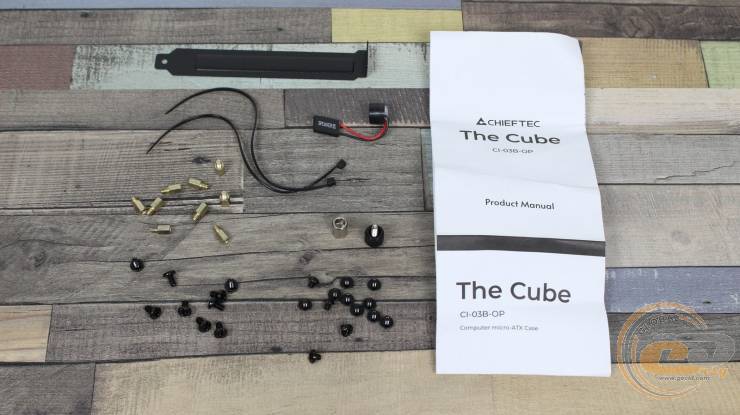

Комплект поставки вполне стандартный и содержит все необходимое для сборки системы. Внутри найдем документацию, комплект монтажных винтов для материнской платы, накопителей и блока питания, девять стоек для материнской платы и специальный ключ для их установки. Также производитель положил запасной винт с накатной головкой для крепления панелей, дополнительную заглушку для слота расширения, системный динамик и две нейлоновые стяжки. В общем, набор довольно прагматичный: без лишних аксессуаров, но со всем необходимым для работы.

Внешний вид

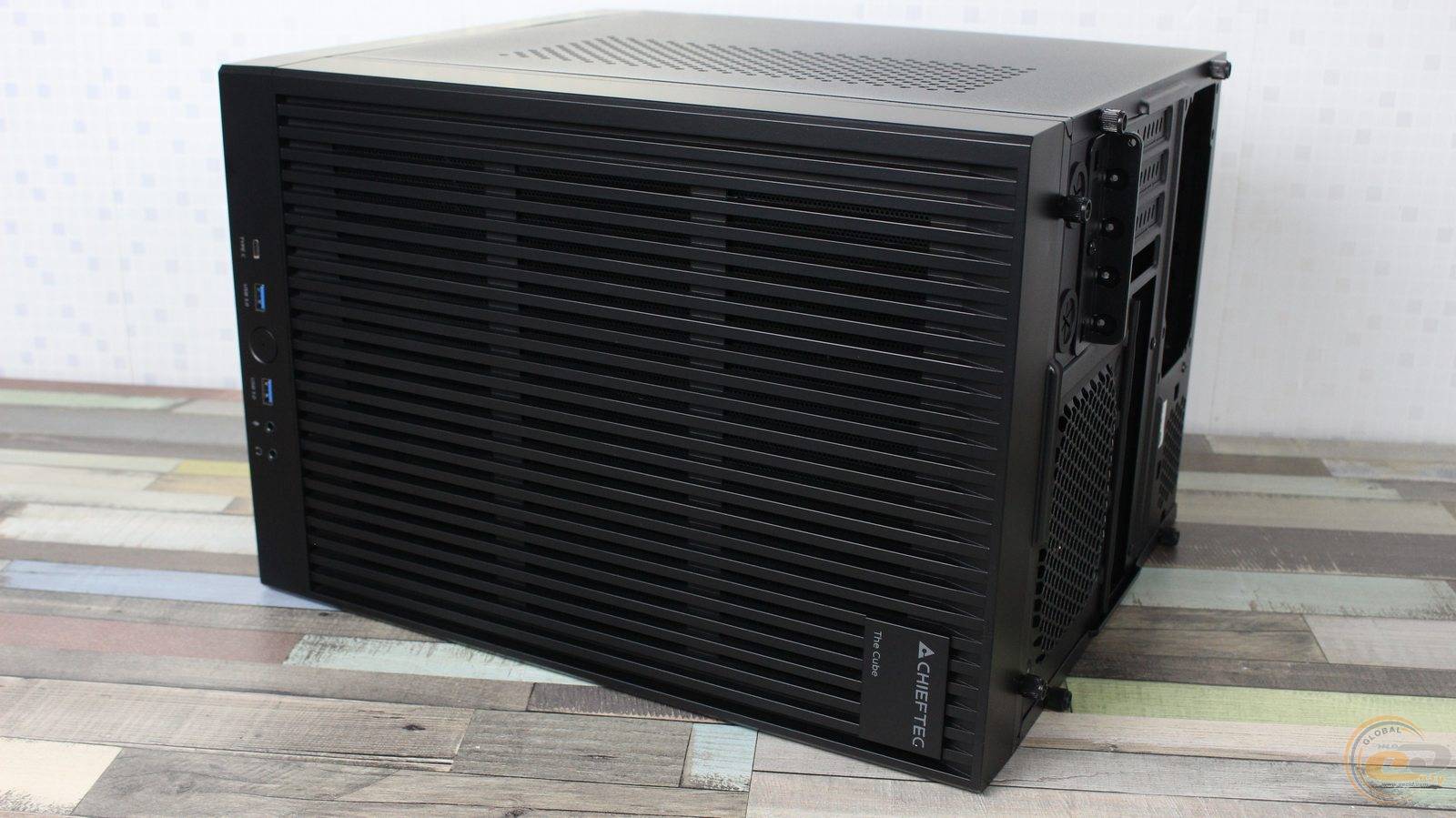

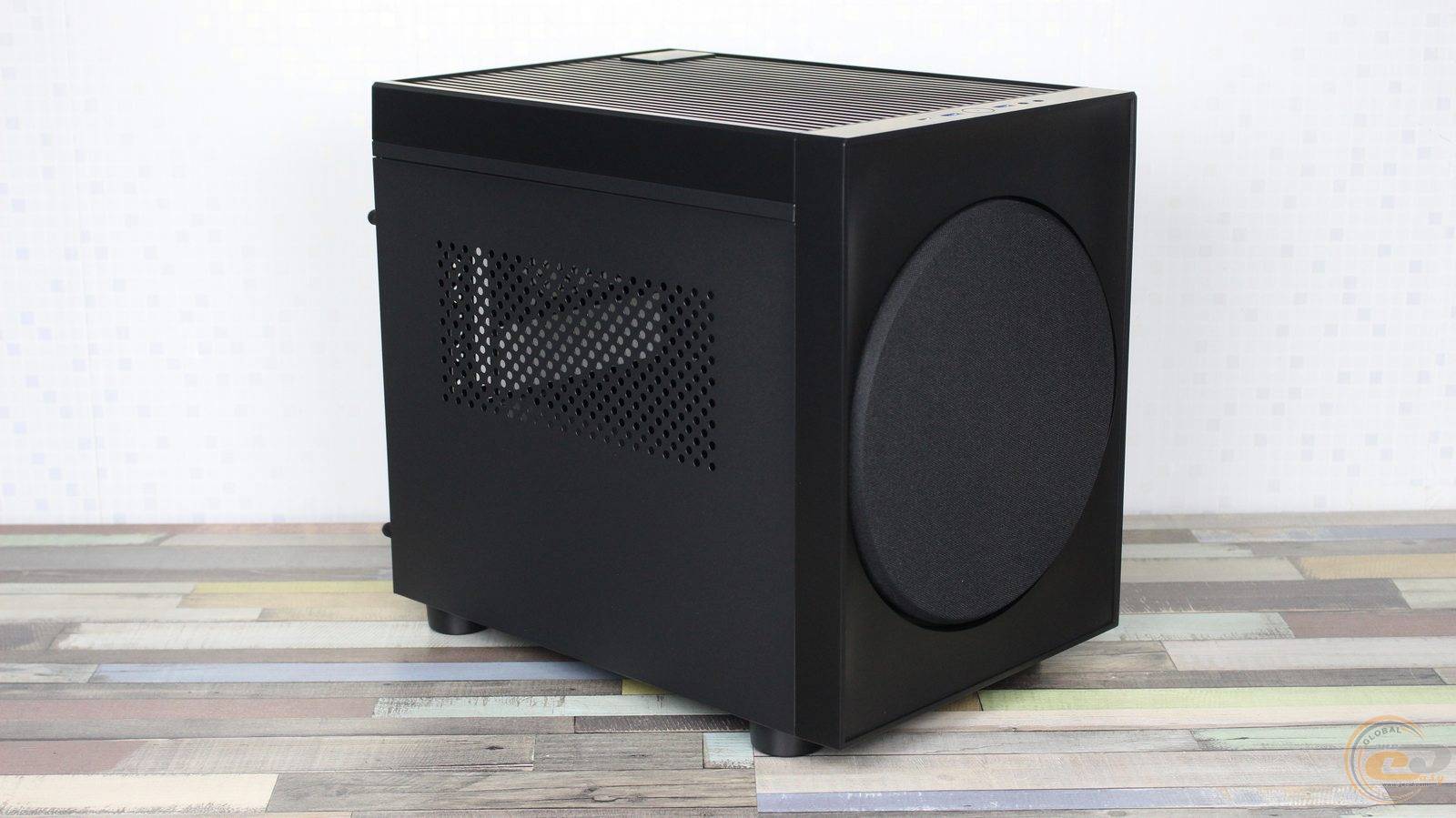

CHIEFTEC The Cube сразу привлекает внимание своей необычной внешностью. Черный корпус действительно больше напоминает компактный компонент Hi-Fi системы или сабвуфер, а не привычный компьютерный кейс. Здесь нет геймерского или излишнего декора — лишь сдержанный монохромный дизайн, который и стал одной из главных особенностей этой модели.

По форме это типичный Cube, но по возможностям The Cube совсем не выглядит игрушечным. Внутри можно установить материнскую плату формата microATX или Mini-ITX, полноразмерный блок питания ATX и достаточно габаритную видеокарту. Основу конструкции составляет стальное шасси, дополненное пластиковыми внешними панелями.

Больше всего The Cube отличается от обычных корпусов передней панелью. Она изготовлена из пластика и удерживается шестью защелками. Для демонтажа достаточно потянуть ее нижний край на себя, воспользовавшись специальным выступом. Полностью отделить панель от шасси не получится, поскольку к ней подведены провода от кнопки питания и передних разъемов.

Главный элемент фасада – большая круглая решетка, прикрытая черной тканью, которая одновременно выполняет роль переднего пылевого фильтра. За ней расположен комплектный 200-мм ШИМ-вентилятор с гидродинамическим подшипником, закрепленный на шасси с помощью резиновых антивибрационных прокладок.

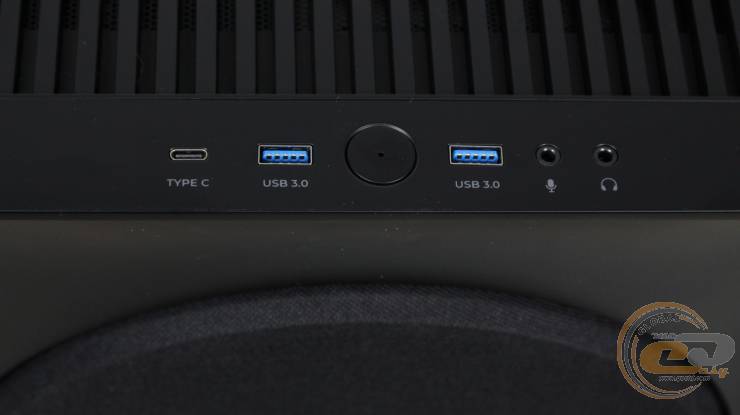

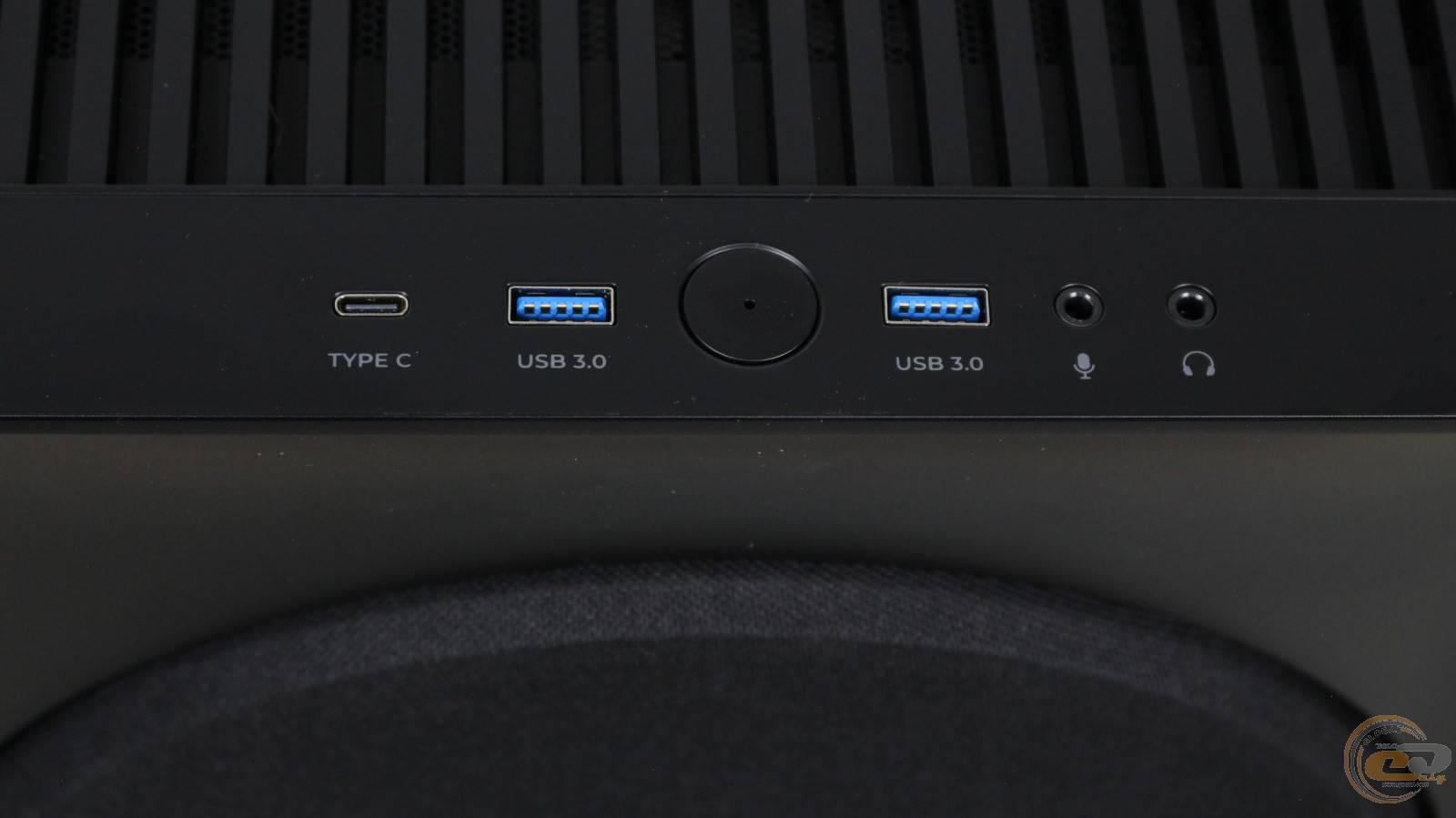

На верхней грани передней панели разместились современные разъемы: USB Type-C с пропускной способностью до 10 Гбит/с, два USB 3.2 Gen 1 Type-A и два 3,5-мм аудио-разъема. Здесь же находится круглая кнопка питания с белым индикатором. Кнопки Reset изготовитель не предусмотрел.

Верхнюю часть корпуса прикрывает съемная пластиковая крышка, с внутренней стороны которой закреплен несъемный пылевой фильтр.

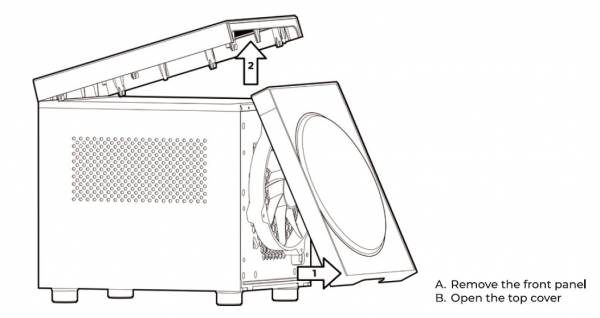

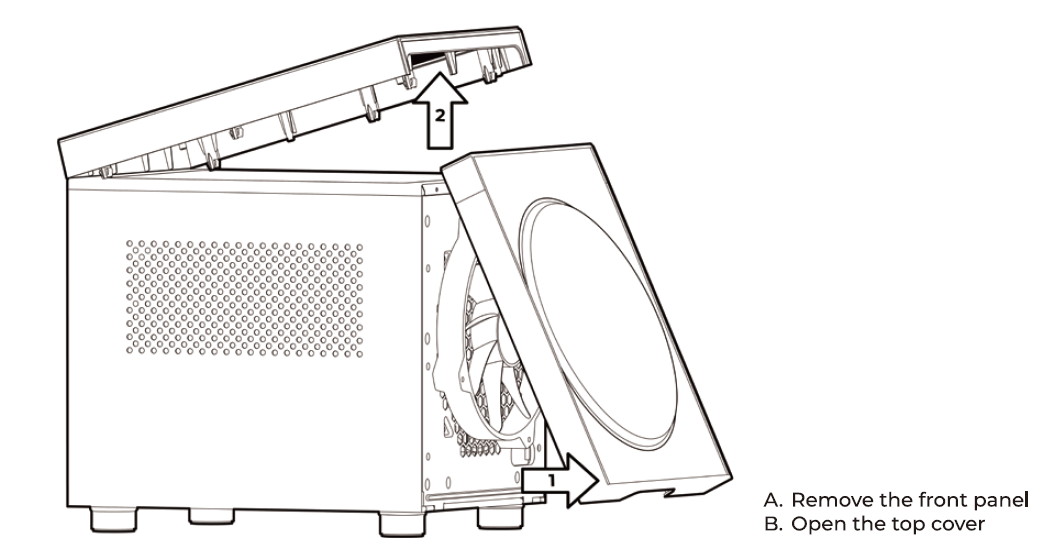

После демонтажа передней панели крышку можно поднять и получить доступ к верхней зоне вентиляции.

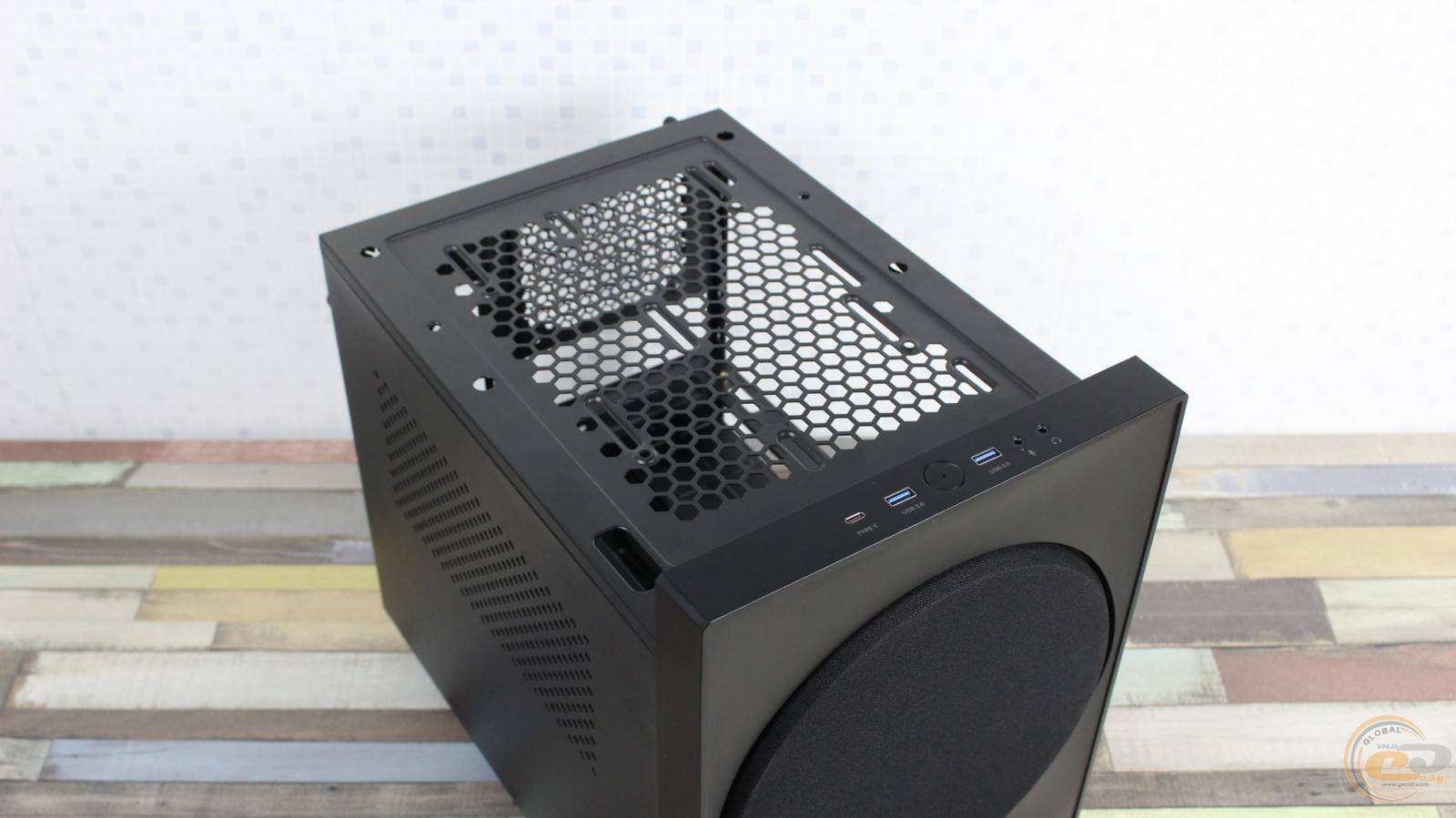

Под крышкой находится большой перфорированный участок с посадочными местами для вентиляторов и радиатора СЖО. Для двух 120 мм вентиляторов и 240 мм радиатора предусмотрены продольные пазы, причем устанавливать эти компоненты нужно с внутренней стороны шасси.

Для большого 200-мм вентилятора использовано другое решение: его посадочные отверстия выштампованы наружу. Благодаря этому вентилятор можно установить с внешней стороны шасси – в пространстве между металлической панелью и верхней пластиковой решеткой.

В задней части верхней крышки расположен небольшой шильдик с названием модели.

Задняя панель имеет привычное для такой компоновки расположение элементов. Здесь находятся вырез под интерфейсную панель материнской платы, посадочное место для 120-мм вентилятора, четыре слота расширения и два отверстия для шлангов СЖО, закрытые резиновыми заглушками.

Блок питания устанавливается без отдельной рамки и может быть ориентирован вентилятором вверх и вниз. Рядом с ним предусмотрена дополнительная решетка вентиляции, которая обеспечивает доступ воздуха к нижней части внутреннего пространства.

Нижняя часть корпуса опирается на четыре массивных круглых ножка с резиновыми вставками. Их форма хорошо соответствует общей стилистике The Cube, напоминая ножки домашней аудиотехники.

Под блоком питания расположена вентиляционная перфорация со съемным фильтром. Для его демонтажа предусмотрен специальный язычок, за который нужно потянуть назад.

Ближе к передней части находятся винты крепления нижней корзины для 3,5-дюймовых накопителей.

В общем, The Cube действительно удачно маскируется под составляющую Hi-Fi-аппаратуры: впереди он выглядит почти как элемент акустической системы, а уже сзади и после снятия панелей становится понятно, что перед нами вполне функциональный компьютерный корпус. И именно внутренняя компоновка покажет, насколько удачно CHIEFTEC смогла объединить этот необычный облик с практичностью.

Внутреннее строение

Внутреннее пространство CHIEFTEC The Cube разделено на две основные зоны благодаря горизонтальному расположению поддона материнской платы.

Верхняя часть предназначена для материнской платы, процессорного охлаждения и видеокарты. Такая компоновка позволяет устанавливать достаточно габаритные видеокарты вертикально, без привычной нагрузки на слот PCIe, когда тяжелый адаптер фактически висит на материнской плате.

Нижняя часть отделена от основного пространства и предназначена для блока питания и накопителей.

Шасси изготовлено из стали толщиной 0,6 мм, а масса корпуса составляет 4,61 кг. Несмотря на небольшую толщину металла, благодаря многочисленным выштамповкам и ребрам жесткости конструкция получилась достаточно жесткой. Корпус поддерживает материнские платы форм-факторов microATX и Mini-ITX, а для карт расширения предусмотрено четыре слота.

Интересной особенностью The Cube является конструкция верхней части шасси, позволяющая открыть внутреннее пространство в два этапа. После снятия боковых панелей и откручивания двух задних винтов верхнюю часть можно отклонить вперед, получив достаточный доступ для осмотра компонентов и их замены.

Что бы полностью разобрать нужно дополнительно открутить два винта в передней части. После этого верхняя часть шасси отбрасывается еще дальше, обеспечивая удобный доступ к поддону материнской платы и переднему вентилятору.

Поддон материнской платы имеет большой вырез в зоне процессорного разъема, что упрощает установку и замену усилительной пластины кулера без демонтажа самой платы. Максимальная высота процессорного кулера составляет 160 мм, а длина видеокарты может достигать 335 мм.

Для накопителей в нижней части корпуса предусмотрено два посадочных места. Передняя корзина рассчитана на два 3,5-дюймовых накопителя, причем его лотки также поддерживают установку 2,5-дюймовых моделей. Вторая корзина предназначена для двух 2,5-дюймовых накопителей и при необходимости легко демонтируется – для этого достаточно открутить один винт с накатной головкой.

Блок питания устанавливается в нижней части корпуса, а его максимальная длина без демонтажа корзины 3,5-дюймового накопителя составляет 160 мм. Если этого недостаточно, корзину можно снять, после чего доступное для БП пространство увеличивается до 300 мм.

Верхнее посадочное место поддерживает установку 240-мм радиатора СЖО. Оно смещено по отношению к центральной оси корпуса, благодаря чему радиатор меньше конфликтует с габаритными компонентами системы.

Сборка системы в корпусе не вызывает особых сложностей. Для прокладки кабелей предусмотрено достаточно пространства, а дополнительные выштамповки поддона и других элементов шасси оказывают положительное влияние на жесткость конструкции. Все основные края металлических деталей аккуратно обработаны, поэтому при сборке нет острых кромок, способных повредить руки или кабели.

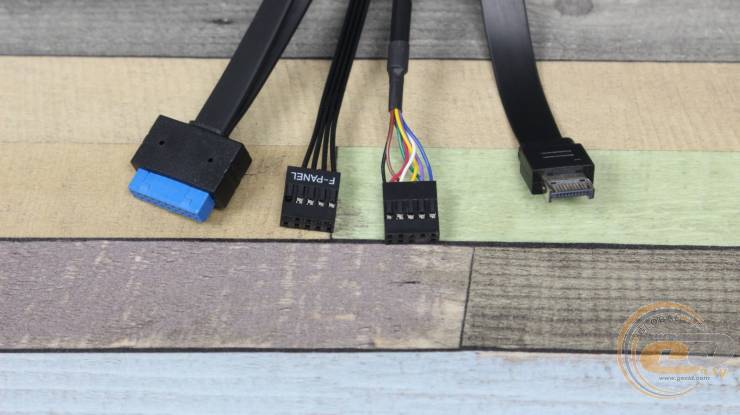

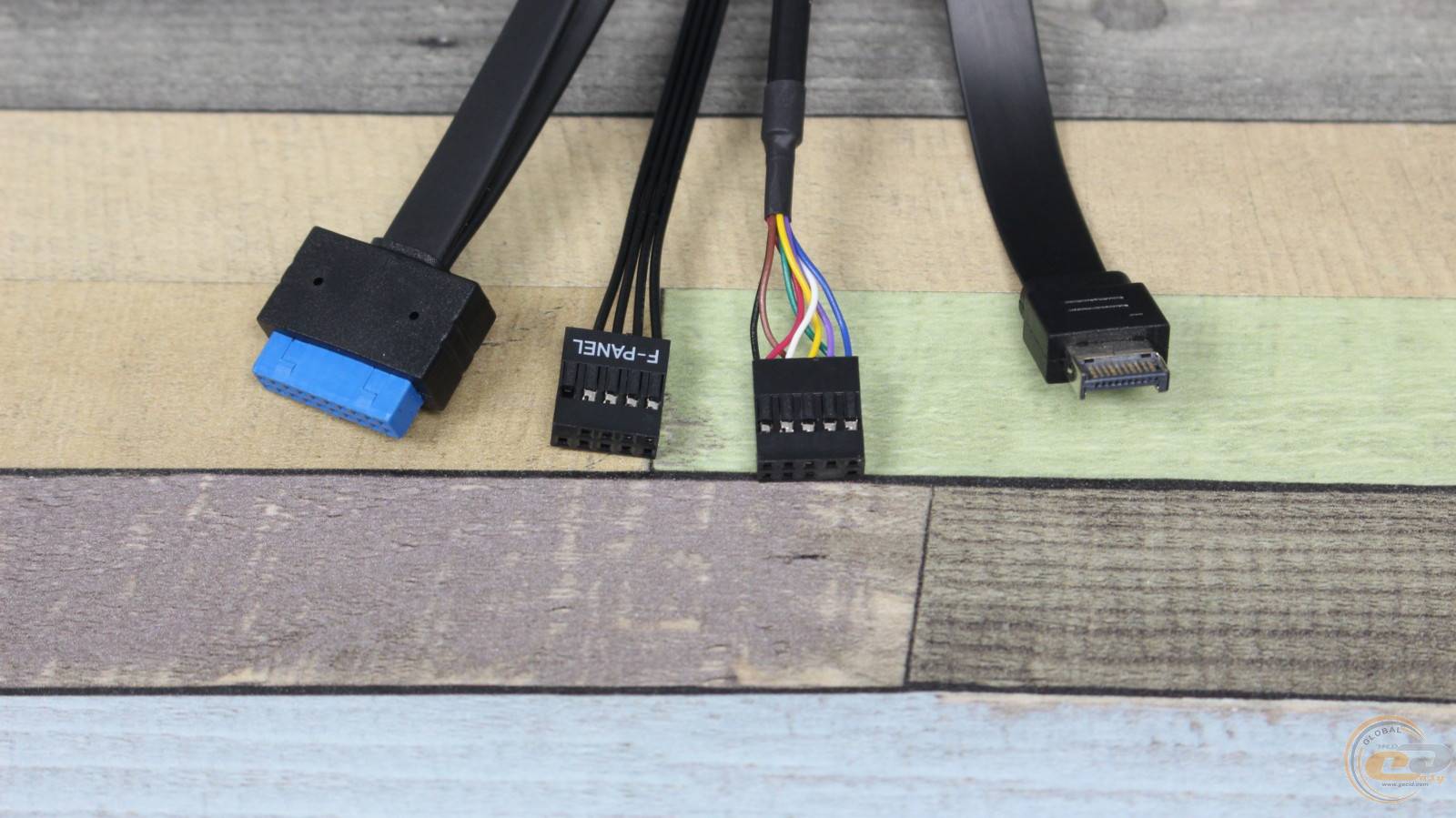

Кабели от передней панели имеют достаточную длину, поэтому их без проблем можно подключить к материнской плате.

Наименование	Длина, см
USB 3.0 Type-C	60
USB 3.0 Type-A	65
HD Audio	63
Кнопка включения с индикатором	65

В общем, внутренняя организация корпуса оставляет положительное впечатление: производитель достаточно удачно использовал доступное пространство, не усложняя процесс сборки.

Тестирование

Наименование	Модель
Процессор	Intel Core i5 245K (Socket 1851LGA, 6Px8E  4,2 – 5,2 ГГц, 125 Вт TDP)
Кулер	DeepCool LP240 WH
Материнская плата	Gigabyte Z890M Gaming X
Оперативная память	2 x DDR5-5200 16 ГБ Kingston Fury BEAST (KF552C40BBAK2-32)
Видеокарта	Palit GeForce RTX 3090 24GB GDDR6x GAMINGPRO OC (скорость вентиляторов 70%)
SSD-накопитель	Kingston KC600 512 GB SSD (SKC600/512G)
Блок питания	ASUS TUF GAMING 1000G
Термоинтерфейс	GD900

Температура окружающей среды на момент проведения измерений составляла 31 °C. Корпус мы тестировали с установленной в верхней части 240 мм процессорной СЖО DeepCool LP240 WH.

Поскольку производитель не комплектует корпус задним 120-мм вентилятором на выдув, мы сознательно не устанавливали дополнительный вентилятор и производили измерения в штатной конфигурации.

Вентиляторы СЖО работали на максимальной скорости – 2200 об/мин, а комплектный 200-мм корпусной вентилятор – 920 об/мин. Скорость вращения вентиляторов видеокарты была ограничена на 70%.

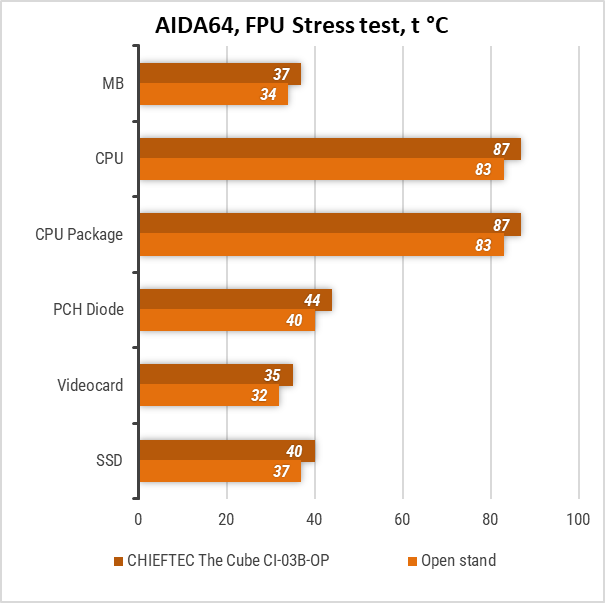

В тесте AIDA64 Stress FPU процессор в корпусе нагрелся до 87 °C, а температуры материнской платы и чипсета составляли соответственно 37 °C и 44 °C. Даже при длительной максимальной нагрузке на процессор температурный режим основных компонентов остается полностью контролируемым. По сравнению с открытым стендом, прирост температуры для этих компонентов составлял лишь 3–4 °C, что свидетельствует о хорошем воздухообмене внутри шасси.

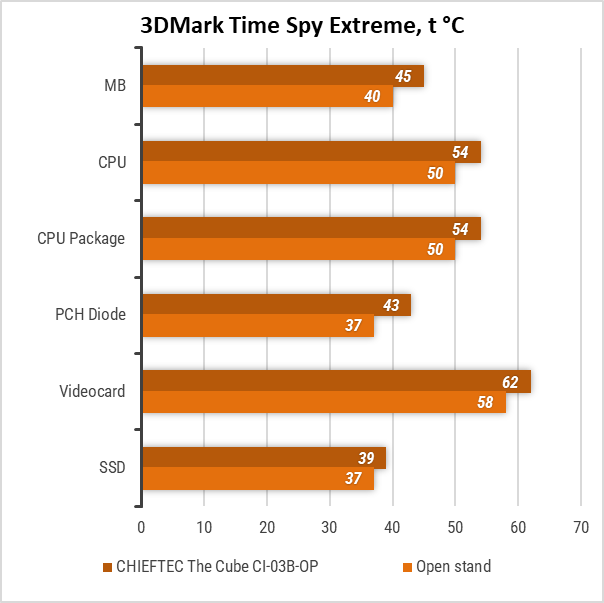

В 3DMark Time Spy Extreme процессор нагрелся до 54 °C, а видеокарта – до 62 °C. Для сценария, имитирующего длительную игровую нагрузку, такие показатели выглядят вполне комфортно. По сравнению с открытым стендом температура обоих ключевых компонентов была на 4 °C выше, поэтому корпус не создает заметного ограничения для их охлаждения.

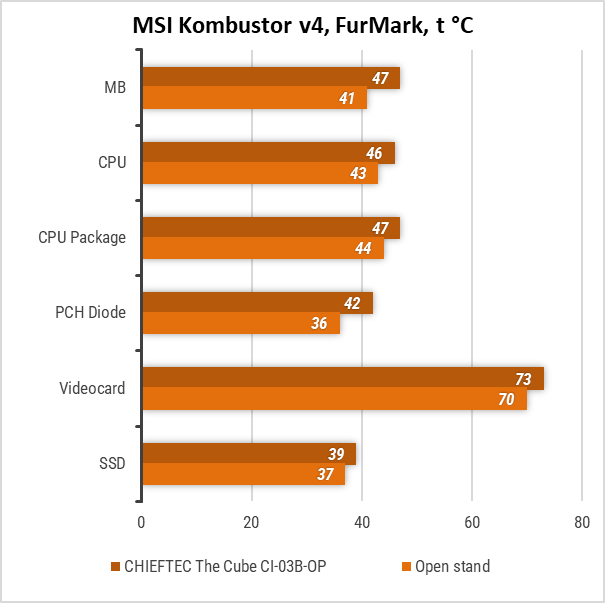

В MSI Kombustor v4/FurMark, где основная нагрузка приходится на видеокарту, ее температура достигла 73 °C. Это только на 3 °C выше результата открытого стенда и является хорошим показателем для такого тяжелого сценария.

Процессор при этом нагрелся до 46 °C, материнская плата – до 47 °C, чипсет – до 42 °C, а SSD – до 39 °C. Для этих компонентов разница с открытым стендом также оставалась небольшой – от 2 до 3 °C.

В общем, результаты трех тестов подтверждают хорошую эффективность штатной системы охлаждения CHIEFTEC The Cube. Даже при продолжительной нагрузке корпус не создает заметных проблем с отводом тепла, а температуры ключевых компонентов остаются вполне комфортными.

В то же время, дополнительный 120-мм вентилятор на выдув должен улучшить воздухообмен внутри корпуса и положительно повлиять на температуры комплектующих под нагрузкой.

Итоги



CHIEFTEC The Cube CI-03B-OP – действительно необычный корпус, в котором оригинальный дизайн удачно сочетается с практичной конструкцией. Стилистика компактной Hi-Fi-аппаратуры дополняется горизонтальной компоновкой и возможностью отбрасывания верхней части шасси, что обеспечивает удобный доступ к комплектующим при сборке и обслуживании.

Хорошо продумана и система охлаждения. Комплектный 200 мм вентилятор обеспечивает хороший приток воздуха, а поддержка дополнительного вентилятора и 240 мм СЖО позволяет адаптировать конфигурацию под конкретную систему. Наши испытания подтвердили: даже при высокой температуре в помещении температурный режим компонентов оставался вполне комфортным, а разница с открытым стендом была небольшой.

Поддержка microATX, достаточное внутреннее пространство и гибкая дисковая подсистема также позволяют использовать CHIEFTEC The Cube в качестве основы для современного производительного ПК.

В то же время корпус имеет определенные компромиссы: задний 120-мм вентилятор на выдув не входит в комплект, а правая боковая панель лишена вентиляционной перфорации.

CHIEFTEC The Cube CI-03B-OP можно считать удачным сочетанием оригинального дизайна, удобной конструкции и эффективного охлаждения. Это интересный вариант для тех, кто хочет получить компактный, но нетипичный корпус для производительного ПК.

Достоинства:

• необычный дизайн и горизонтальная компоновка корпуса, благодаря которым он заметно отличается от типичных Mini-Tower;
• эффективное охлаждение благодаря комплектному 200-мм вентилятору;
• хорошая продуваемость;
• достаточное внутреннее пространство для установки современных комплектующих;
• поддержка 240-мм процессорной СЖО;
• гибкие возможности установки накопителей;
• удобный доступ к основным компонентам при сборке и обслуживании.

Особенности:

• задний 120-мм вентилятор на выдув не входит в комплект;
• правая боковая панель не имеет перфорации, что ограничивает дополнительные возможности для организации воздушного потока.

Автор:Александр Павлик

Выражаем благодарность компании CHIEFTEC за предоставленный для тестирования корпус.
