Обзор и тестирование компьютерного корпуса Lian Li PC-8NWX

Наверное, все знают о высококачественных алюминиевых корпусах компании Lian Li (Lian Li Industrial Co.), которая была основана еще в 1983 году в Тайване. За это время она получила репутацию одного из наибольших производителей алюминиевых корпусов.

И вот сегодня у нас появилась возможность протестировать новою модель этой компании типоразмера Middle Tower - Lian Li PC-8NWX, как и ожидалось, изготовленную из алюминия.

Lian Li PC-8NWX

Смотрим на спецификацию корпуса Lian Li PC-8NWX:

Модель

Lian Li PC-8NWX

Типоразмер корпуса

Middle Tower

Поддерживаемые форм-факторы материнских плат

ATX, Micro ATX

Количество отсеков

5,25" внешние x4
3,5" внешний x1
3,5" внутренние x3

Поддержка плат расширения

7

Дополнительные разъемы ввода/вывода

USB 3.0 x 2, eSATAх1; HD Audio x 2 (наушники, микрофон)

Система охлаждения

Передняя панель: 1x 120 мм (предустановлен)
 Задняя панель: 1x 120 мм
 (предустановлен)
Верхняя панель: 1х 140 мм
Задняя панель: 1x 120 мм

Кнопки

Power, Reset

Индикаторы

Power, HDD

Блок питания

Отсутствует

Размеры корпуса (ВхШхГ), мм

450 x 210 x 490

Материал

алюминий 1,5 мм

Максимальная длинна карты расширения, мм

290

Масса (нетто), кг

4,8

Масса (брутто), кг

-

Сайт производителя

http://www.lian-li.com/

Lian Li PC-8NWX

Упаковка корпуса Lian Li PC-8NWX выполнена качественно и довольно информативно. На боковых ее сторонах приведена спецификация, а на лицевой части показан внешний вид корпуса и перечисленные его основные достоинства:

  • Высокое качество изготовления с использованием анодированного алюминия;
  • Мультимедийная панель, включающая два порта USB 3.0, E-SATA и разъемы HD-Аудио;
  • Съемная передняя панель;
  • Запатентованное антивибрационное крепление HDD;
  • Ножки с резиновыми подложками;
  • Моющийся пылевой фильтр;
  • Вентиляционные решетки возле слотов расширения;
  • Возможность установки 140 мм вентилятора на верхней панели.

Lian Li PC-8NWX

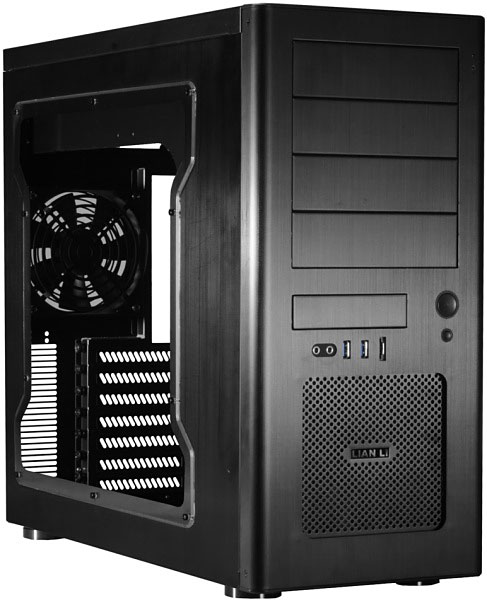

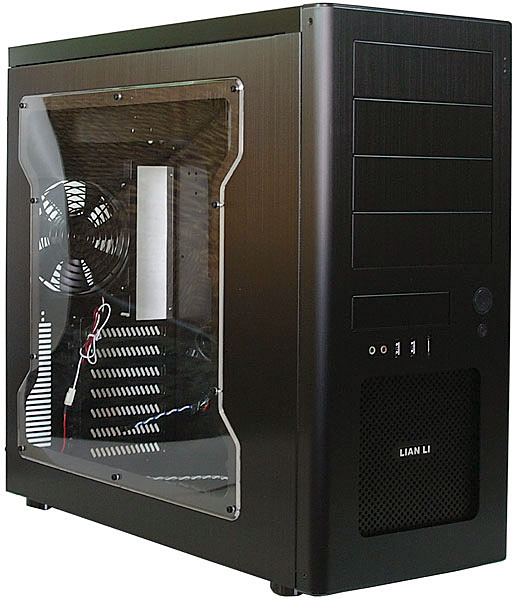

Как видим, алюминиевый корпус Lian Li PC-8NWX имеет стильный внешний вид. К тому же, поверхность алюминия имеет свой особый оттенок, что придает корпусу большей элегантности. В целом Lian Li PC-8NWX имеет фактически классический дизайн с некоторыми конструктивными особенностями. Одной из таких особенностей является вырез в передней панели напротив отсеков с накопителями, что должно лишь положительным образом отразиться на охлаждении жестких дисков. Вес корпуса, благодаря тому, что он выполнен из легкосплавного материала, составляет всего 4,8 кг. Жесткость же шасси и всего корпуса достаточно большая за счет увеличенной толщины стенок до 1,5 мм.

Lian Li PC-8NWX

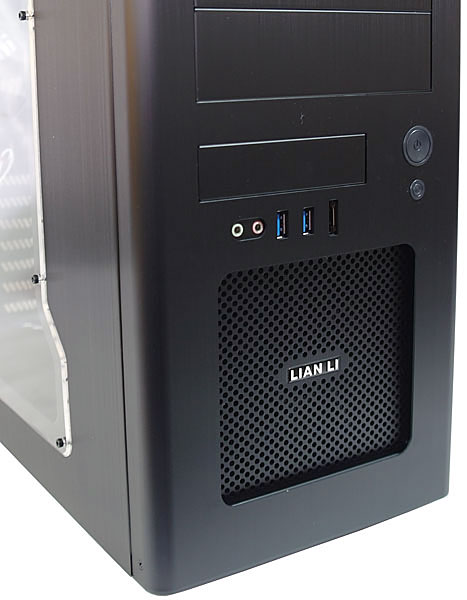

Разъемы быстрого доступа, в число которых входят два разъема USB 3.0, один E-SATA и два разъема HD-Аудио (наушники и микрофон), размещены на среднем уровне передней панели. Такое расположение можно считать компромиссным между размещением в самом верху корпуса или в нижней его части, как чаще всего поступают производители. Поэтому теперь нет особой разницы, где будет находиться корпус: на столе или под ним. В любом случае можно будет достать к разъемам быстрого доступа. Кнопки включения и рестарта ПК находятся рядом с разъемами. Причем кнопка включения традиционно выполнена для удобства большой, а кнопка рестарта имеет более миниатюрные размеры.

Число внешних отсеков корпуса Lian Li PC-8NWX также почти стандартное: четыре 5,25" и один 3,5".

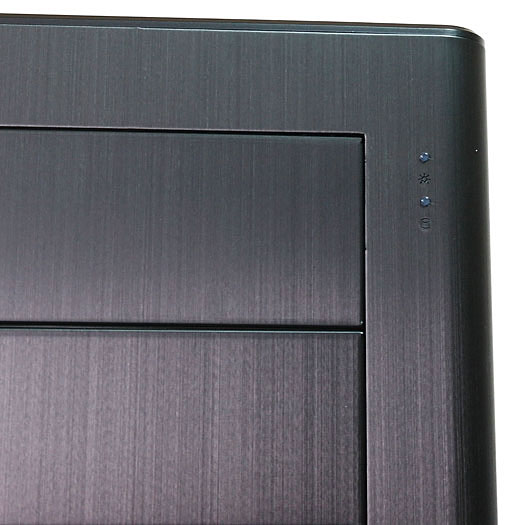

Индикаторы работы и активности жесткого диска выполнены в виде небольших светодиодов, которые расположены в верхней части лицевой панели.

Lian Li PC-8NWX

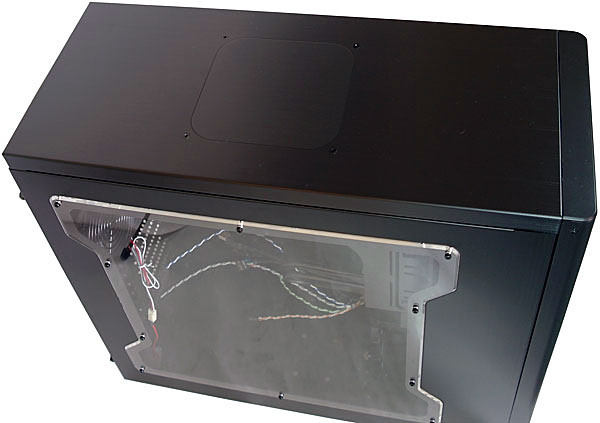

Еще одной конструктивной особенностью Lian Li PC-8NWX,  призванной улучшить условия охлаждения,  является «окно» на верхней панели. Причем производители предоставили выбор пользователю, как ним воспользоваться. Изначально «окно» закрыто вставкой, держащейся на четырех винтах, но можно вместо нее установить вентилятор размером 140 мм, если изначально организованное охлаждение покажется недостаточным.

Lian Li PC-8NWX

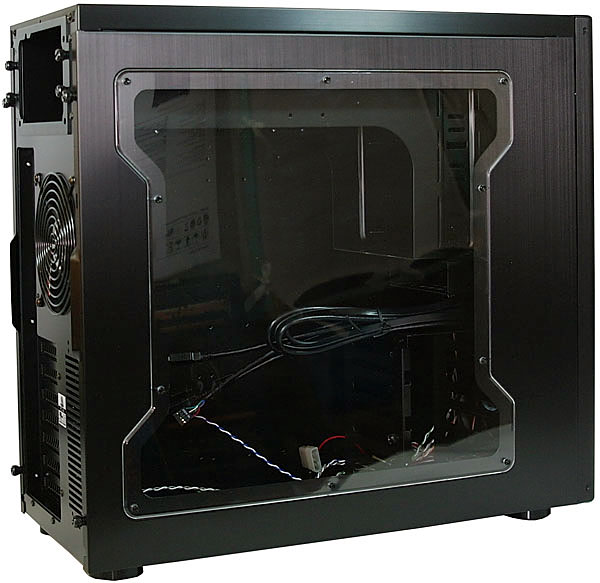

Большое окно из акрила – это далеко не новшество, но та деталь, которая не помешала бы ни одному геймерскому решению. Можно отметить, что в случае с  Lian Li PC-8NWX было использовано цельное стекло без вентиляционных прорезей напротив видеокарты и процессора. Поэтому нагнетаемый воздушный поток не будет рассеиваться по сторонам. Рассматривая далее конструкцию Lian Li PC-8NWX, мы заметим, что он выполнен довольно  «герметично» и вентиляционные отверстия в нем присутствуют в строго определенных местах.

Lian Li PC-8NWX

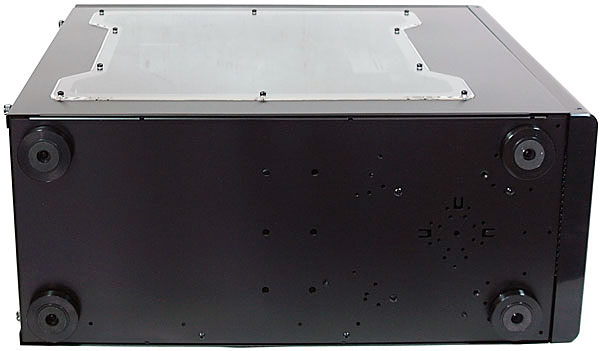

На нижней панели также нет дополнительных вентиляционных отверстий. В качестве ножек корпуса Lian Li PC-8NWX  использованы пластиковые подставки круглой формы с резиновой вставной, которая предотвратит царапание поверхности.

Lian Li PC-8NWX

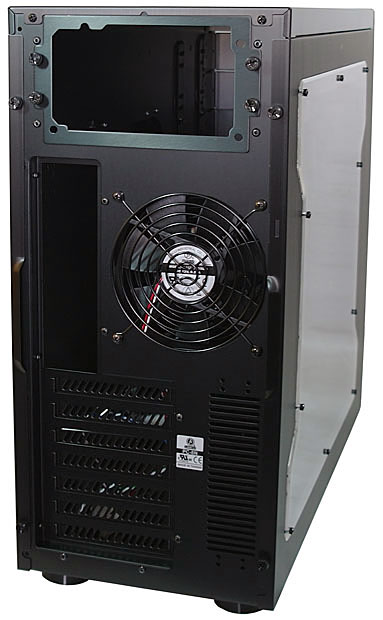

Обратная сторона системного корпуса Lian Li PC-8NWX  не выглядит необычно, но при этом заметно, что специально для лучшего прохождения воздушного потока в шасси вырезан целый проем, а не выштампована вентиляционная решетка, что часто встречается. Также выделяется то, что крепление блока питания предусматривается производить к съемной рамке, которая фиксируется ручными винтами, а не прямо к шасси. Обе боковые панели корпуса также крепятся к шасси с помощью ручных винтов.

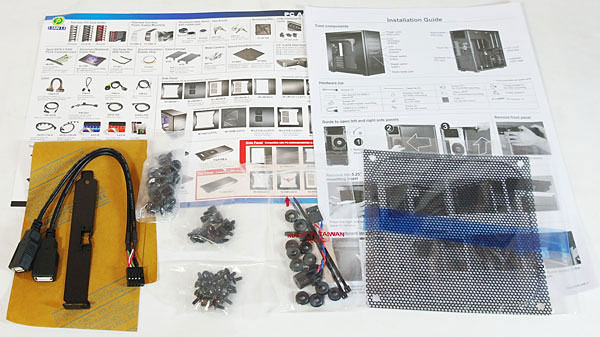

В комплектацию корпуса Lian Li PC-8NWX входят:

  • Три набора различных винтов и подставок под материнскую плату;
  • Комплект резиновых прокладок для крепления накопителей;
  • Небольшая инструкция по установке и сборке;
  • Спикер;
  • Две пластиковые стяжки;
  • Вентиляционная решетка на верхнюю панель;
  • Кабель с двумя разъемами USB и заглушка карт расширения для фиксирования кабеля в корпусе.

Lian Li PC-8NWX

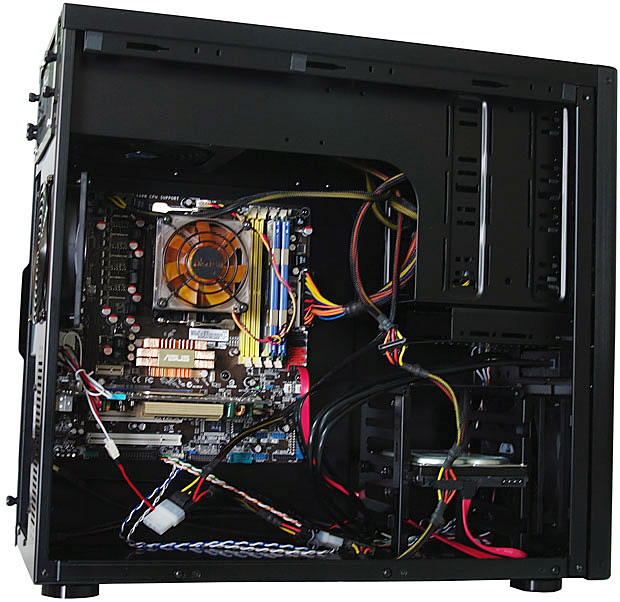

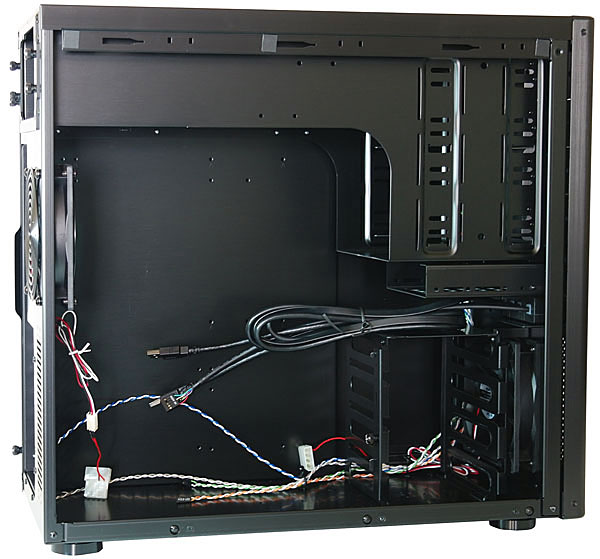

Внутри корпуса Lian Li PC-8NWX достаточно много пространства. Специально для увеличения доступного объема корзину для накопителей расположили развернутой на 90 градусов в сторону боковых панелей. Это позволяет свободно устанавливать карты расширения длинной до 290 мм. В результате продвинутые геймеры должны быть довольны, даже длинные графические ускорители в Lian Li PC-8NWX должны поместиться.

Сняв боковую панель, мы также оценили качество изготовления, обработки кромок и поверхностей. Все выполнено очень хорошо, если не сказать отлично. Разные панели очень плотно прилегают друг к другу без зазоров и люфтов. Жесткость  шасси корпуса повышена благодаря своеобразным ребрам жесткости с двух сторон, которые представляют собой верхнюю часть отсеков 5,25", удлиненную вплоть до задней стенки корпуса.

Длина проводов для подключения разъемов быстрого доступа более чем достаточная, что позволяет максимально эффективно их проложить, не создавая помех для остальных компонентов системы.

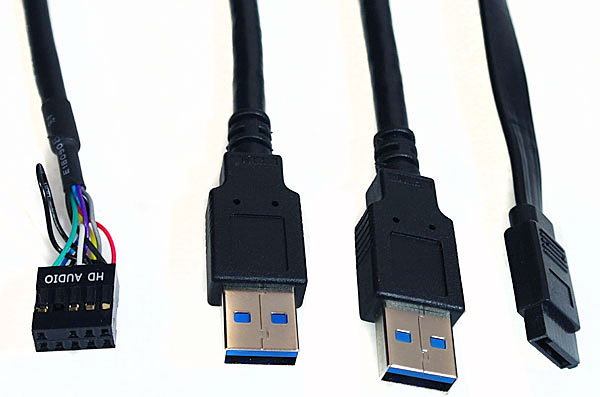

Аудио порты на передней интерфейсной панели предусматривается подключать лишь в формате HD Audio и потому разъем для их подключения для удобства выполнен цельным. Разъемы портов USB 3.0 предусматривается подключать к внешним порта материнской платы, так как достаточно ограниченное число моделей материнских плат на данный момент оснащаются и внутренними портами USB 3.0. Поэтому такой способ подключения можно считать наиболее универсальным.

Lian Li PC-8NWX

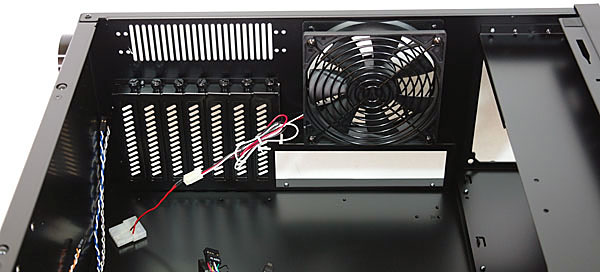

На задней панели установлен 120-мм вентилятор компании Lian Li с максимальной скоростью вращения 1200 об/мин. Подключается вентилятор через 3-контактный разъем, но есть возможность подключения к разъему PATA блока питания через переходник. Еще из мелких, но приятных деталей, можно отметить, что крыльчатка вентилятора на задней панели закрыта вентиляционной решеткой и с внутренней стороны, что очень редко встречается даже у высококлассных решений.

Для улучшения условий охлаждения видеокарт на задней панели предусмотрено большое число вентиляционных отверстий, которые имеются, как на шасси, так и на самих заглушках.

Lian Li PC-8NWX

Для плотного и в тоже время мягкого соприкосновения боковых панелей с шасси, в нижней части корпуса предусмотрены антивибрационные упоры, а в верхней тонкие резиновые прокладки.

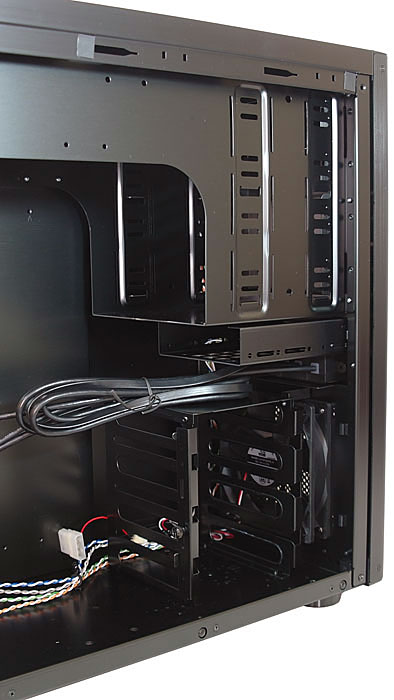

Корзина для накопителей способна вместить всего три устройства размером 3,5". Как раз напротив «корзины» находится вентилятор размером 120 мм, работающий на забор холодного воздуха. В качестве вентилятора используется та же модель, что и на задней панели с максимальной скоростью 1200 об/мин и 3-контактным разъемом питания. Как выяснилось, уже в процессе тестирования даже на максимальной скорости вентиляторы работают достаточно тихо, поэтому вполне можно будет обойтись и без дополнительной установки регуляторов скорости вращения.

Lian Li PC-8NWX

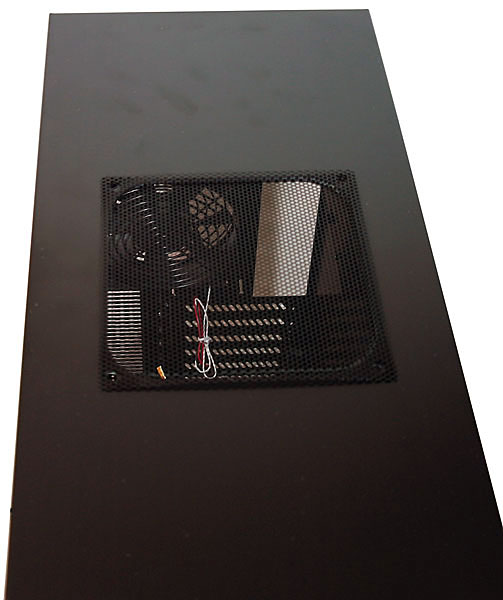

Проем для установки 140 мм вентилятора расположен немного далее местонахождения блока питания. Учитывая движение воздушных потоков внутри корпуса, дополнительный вентилятор вверху следует устанавливать для выброса нагретого воздуха.

Lian Li PC-8NWX

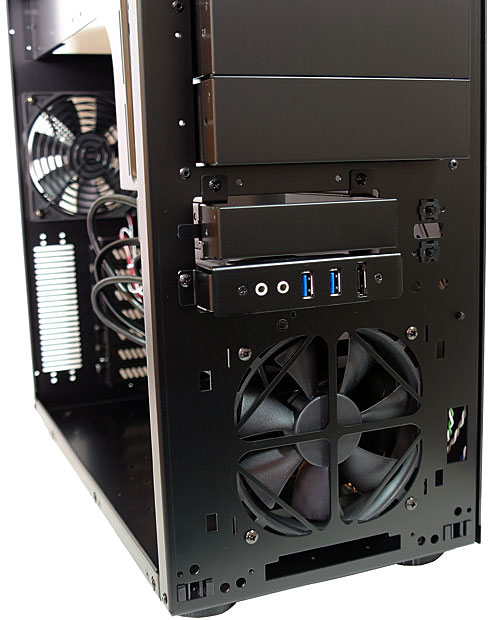

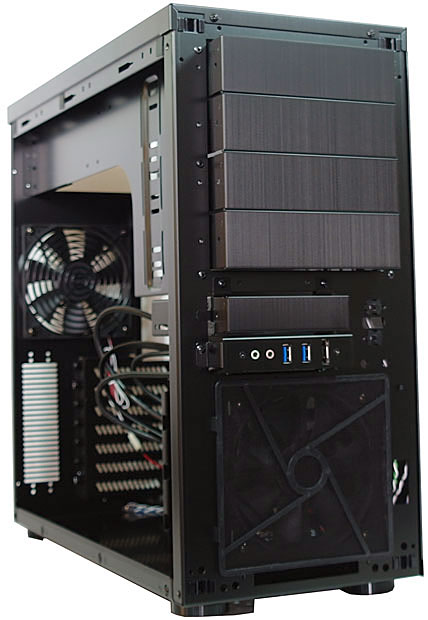

Передняя панель крепится к шасси защелками, как зачастую в случае её малого веса. Заглушки же внешних отсеков при этом более жестко крепятся непосредственно к шасси, а не к панели. В результате, почти полностью снижается возможность дребезга заглушек, что часто раздражает во многих корпусах, где они не фиксируются плотно, а просто цепляются за переднюю панель.

Основным и условно единственным местом забора воздуха является передняя панель. По этой причине вентилятор закрыт съемным пылевым фильтром, который можно промывать под проточной водой.

Lian Li PC-8NWX

Чтобы уменьшить сопротивление на пути движения воздушного потока, в корпусе сделаны достаточно большие вырезы.

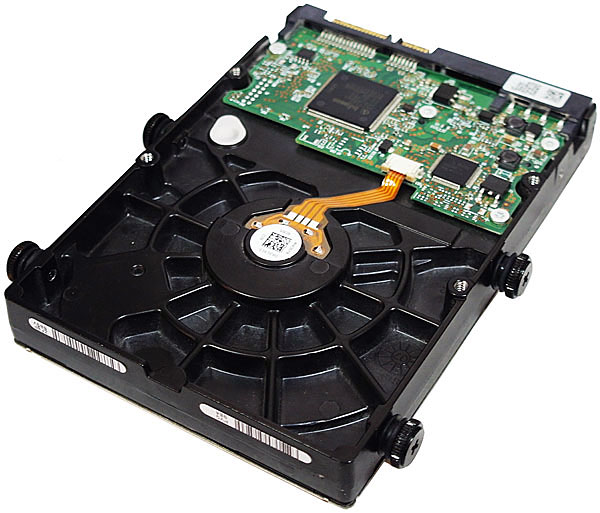

Перед тем как установить накопитель в «корзину» к нему нужно прикрутить винты с резиновыми прокладками, которые обеспечат гашение вибрации, идущей от жесткого диска. После этого накопитель нужно просто вставить по направляющим во внутренний отсек.

Lian Li PC-8NWX
