Руководство по сборке и апгрейду ПК

В этом материале мы научим вас, как выбрать каждый жизненно важный компонент ПК и как собрать их вместе в цельную систему, следуя нескольким простым инструкциям. Мы раскроем для вас некоторые секреты оверклокеров, и вы сможете получить от вашей системы значительно больше, настроив ее на максимальную эффективность. Покажем как грамотно выбрать наилучшие комплектующие для системы, которую вы хотите собрать таким способом, какой вам больше нравится. Или же, если вы интересуетесь, как сделать ваш нынешний ПК быстрее, мы покажем, как модернизировать его и установить новые компоненты. Начнем с обзора компонентов, что поможет вам сделать собственный выбор при покупке.

Форм-факторы системных плат: ATX или Micro ATX

Центром компьютера является самая большая плата - материнская плата (Motheboard), роль которой крайне важна: она является как бы связующим звеном между всеми компонентами компьютера. Практически все устройства подключаются именно к материнской         плате. Для сборки настольного ПК наиболее популярны два ее формата – ATX и Micro ATX, которые и задают габариты системы. Убедитесь, что вы не пытаетесь купить ATX-плату для корпуса Micro ATX – она просто в нем не поместится. Встречается еще более малогабаритный форм-фактор Mini ITX, но платы этого размера чаще всего используются для систем с низким энергопотреблением типа домашних кинотеатров и сильно ограничены по производительности, потому используются не так широко.

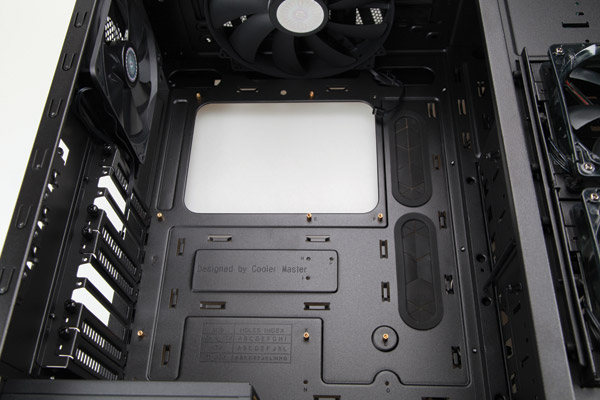

Корпус

В нем будет собираться вся система, потому к выбору корпуса стоит подходить вдумчиво. В первую очередь корпус должен вместить системную плату (то есть для ATX-платы корпус Micro ATX не подойдет), однако это не все – есть еще подробности, от которых будет зависеть эффективность и комфорт пользования вашей системой. Большой качественный корпус позволяет разместить в нем большие и более тихие вентиляторы, которые обеспечат качественное охлаждение горячих компонентов, но при этом обойдутся без «реактивного» воя.

«Безотверточный» дизайн корпуса может существенно упростить процесс сборки, а встроенные в него элементы для организации кабелей – оптимизировать потоки воздуха внутри и значительно повысить долговечность системы. Большинство корпусов изготавливаются либо из стали, либо из алюминия. При том, что стальные корпуса обычно значительно дешевле алюминиевых, последние – при той же прочности легче и обеспечивают лучший теплоотвод. Немаловажным может оказаться и шумопоглощение: дешевые корпуса, не оборудованные звукоизоляцией, могут в результате привести к повышенной шумности системы.

Центральный процессор (CPU)

Центральный процессор – это устройство, которое исполняет определенный набор команд (инструкций), именно в нем производится большинство вычислений в повседневных задачах. Естественно, что от скорости выполнения инструкций (производительности процессора) напрямую зависит и суммарная производительность всего компьютера:  расчеты в электронных таблицах, прорисовка страниц веб-сайтов, физика и логика игр, проверка правописания и многое другое. Основные параметры современных процессоров – это тактовая частота и количество ядер. Двухъядерные процессоры содержат два работающих одновременно одинаковых вычислительных ядра, четырех- и шестиядерные – соответственно 4 и 6. Большинство процессоров для настольных систем работают на частотах от 2,5 до 3,5 ГГц, но оверклокеры при использовании экстремальных систем охлаждения разгоняют процессоры до впечатляющих 8 гигагерц.

Как выбрать процессор?

Мы рекомендуем сначала определить, какое количество ядер соответствует вашим задачам, а потом выбрать частоту исходя из бюджета.

Представьте, что ядра процессора – это руки: шестью руками вы сможете держать одновременно шесть предметов и выполнять одновременно шесть операций с ними. Частота говорит о том, как быстро эти руки работают. Быстрая рука может выполнить работу быстрее, но она все равно может держать только один предмет.

Два ядра (Dual Core)

Обычно двухъядерные процессоры подходят тем, кому нужны только простые задачи – почта, Интернет, простые офисные работы, просмотр фотографий и кино, простые игры.

Четыре ядра (Quad Core)

Четырехъядерные процессоры пригодятся тем, кто создает цифровой контент, или обрабатывает фотографии, музыку или видео, работает одновременно с многими приложениями или играет в тяжелые и богатые эффектами игры.

Шесть ядер

Шестиядерные процессоры обеспечивают уровень вычислительной мощности, необходимый только для самых тяжелых приложений – профессиональных, научных или инженерных.

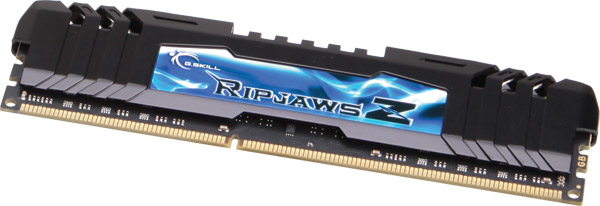

Оперативная память – DDR2/DDR3

Оперативная память (память с произвольным доступом, Random Access Memory, RAM) в современных настольных системах встречается двух типов – DDR2 и DDR3. Аббревиатура DDR расшифровывается как «удвоенная скорость передачи данных» (Double Data Rate) – за один такт по каждой линии передаются два бита данных. Цифра после DDR означает поколение памяти – современная DDR3 быстрее и эффективнее устаревшей DDR2, но платы, предназначенные для DDR2, все еще имеются в продаже.

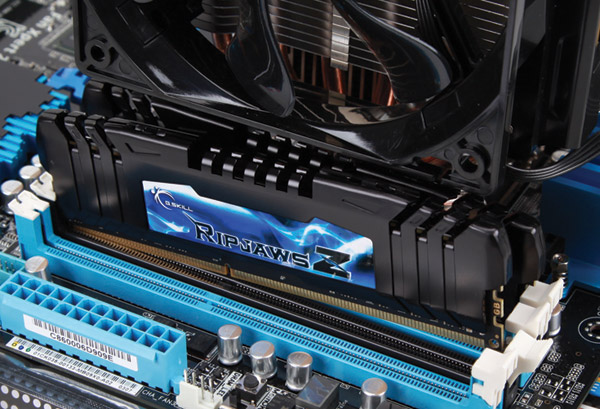

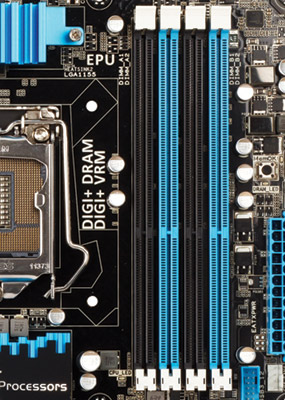

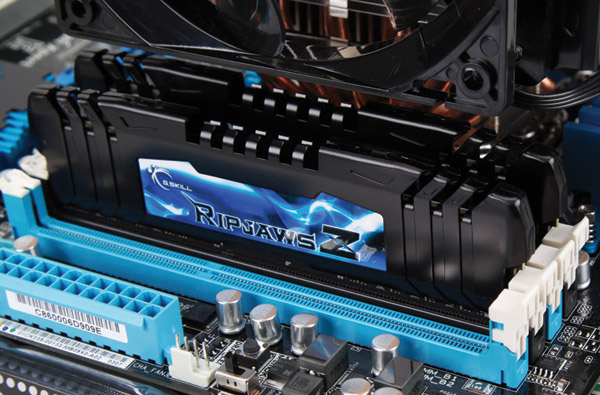

Память – это критически важный для работы ПК компонент: все данные, с которыми работает процессор, находятся именно в ней. Память в ПК устанавливается в виде модулей объемом обычно 2, 4 или 8 гигабайт. Большинство современных системных плат поддерживают до 16 гигабайт памяти в сумме, но, например, платы серии Z77 от ASUS позволяют установить до 32 гигабайт. Мы рекомендуем устанавливать минимум 4 гигабайта памяти, оптимальным объемом в наше время можно считать 8 гигабайт, но «лишней» памяти в ПК не бывает: современные ОС умеют использовать большие объемы памяти для ускорения дисковых операций, так что больший объем памяти приводит к большему комфорту работы. Доступ к памяти осуществляется по каналам – чем больше каналов памяти поддерживается, тем больше данных можно передать в процессор и обратно одновременно. Обычно дешевые системы на DDR3 имеют двухканальный контроллер памяти, а более серьезные – трех- и четырехканальный. Оптимальная производительность достигается тогда, когда в каждом из каналов установлено по одному модулю памяти. Память, как и процессор, тоже работает на своей тактовой частоте, и цифры в ее маркировке – например, 1333 или 1600 – ее и обозначают. Большинство системных плат позволяют разгонять память, чтобы обеспечить процессор более быстрой передачей данных.

Важно! В одной системе разные типы памяти не работают. Покупая память, убедитесь, что все модули – одинаковы и по типу памяти, и по частоте. Оптимально – чтобы все установленные в систему модули были одного наименования. Отметим, что системные платы ASUS с функцией MemOK! помогут вам проверить совместную работоспособность модулей.

Видеокарта

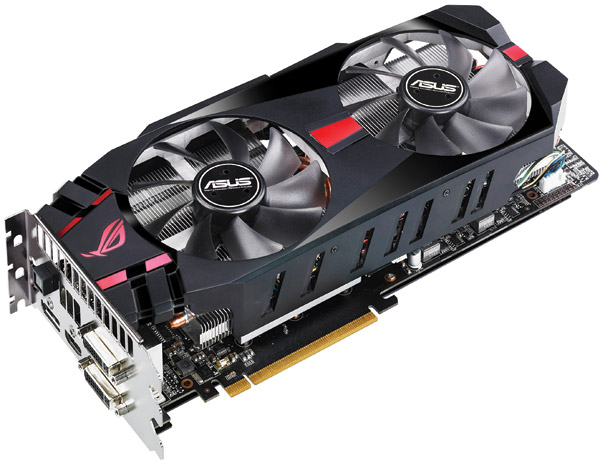

Видеокарта ASUS ROG MATRIX GTX 580 DirectCU II

На видеокарте установлен второй по важности процессор компьютерной системы – графический (GPU, Graphic Processing Unit). Если вы не планируете играть в «тяжелые», богатые графикой игры, вы можете обойтись GPU, встроенными в центральный процессор (для этого системная плата должна быть построена на чипсете, поддерживающем контроллер графического процессора, например Intel Z68 или более новый Z77) или чипсет системной платы. Если же система планируется для развлечений, то стоит обратить внимание на новые графические процессоры, поддерживающие технологию DirectX 11, такие как в видеокартах ASUS GTX 560 DirectCU II или ASUS HD 7950 DirectCU II TOP, достаточно мощные для самых требовательных игр на дисплее с разрешением 1920*1080, и при этом демократичные по цене. Если же вы не признаете компромиссы, то вам пригодится карта ASUS ROG MATRIX GTX 580 – не только одна из самых мощных на рынке, но и снабженная уникальными инструментами для разгона.

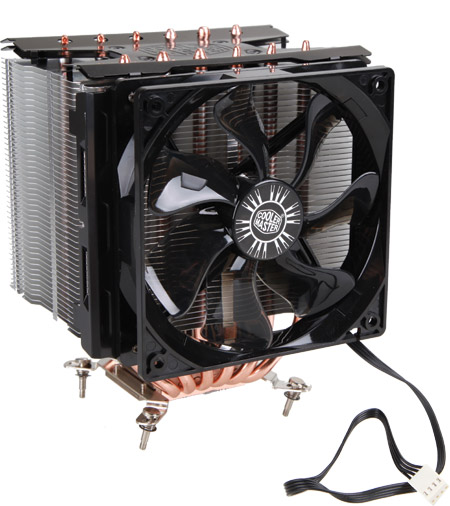

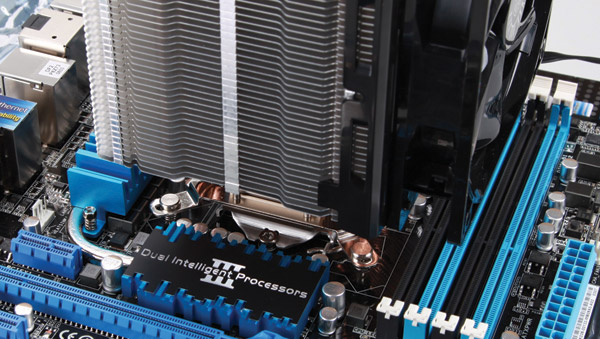

Охлаждение

Все современные процессоры требуют отвода тепла, выделяющегося при их работе. Без системы охлаждения процессор быстро перегревается и отключает питание ПК. Коробочные версии процессоров, продаваемые в магазинах, уже укомплектованы системой охлаждения, состоящей из радиатора с вентилятором, это – самое дешевое решение по обеспечению достаточного охлаждения процессору. Вариант комплектации, обычно маркированный как «OEM» системы охлаждения в комплекте не содержит.

Если во втором случае покупка отдельной системы охлаждения необходима, она может иметь смысл и при использовании коробочной версии процессора: вы в этом варианте можете выбрать более тихую модель, или модель с улучшенными характеристиками охлаждения, которые пригодятся при разгоне процессора.

В целом для тех, у кого нет специфических требований по шуму и намерений по разгону, можно посоветовать покупать процессор в коробочной комплектации – комплектная система охлаждения гарантировано обеспечит работу процессора в штатном режиме. Тем же, у кого требования повыше, стоит обратиться за консультацией к специалистам.

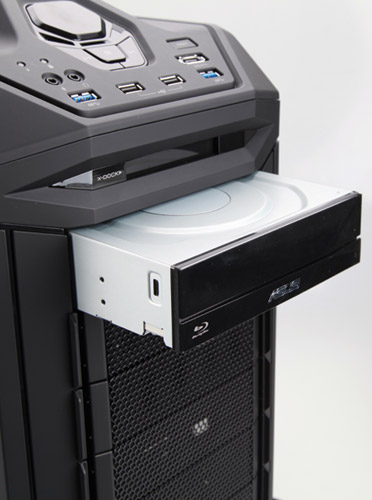

Оптический привод

Оптический привод вам, скорее всего, понадобится: большинство программ, фильмов и музыки поставляются на оптических носителях. Приводы DVD-RW сейчас крайне дешевы, но, доплатив относительно немного, можно установить более современный привод Blu-Ray – он позволит проигрывать фильмы высокого разрешения. Например, комбинированные приводы от ASUS обладают специальной технологией тихого проигрывания. Также эти приводы снабжены технологиями энергосбережения, которые отключают привод, когда он не используется, и целым рядом технологий повышения качества записи: с учетом особенностей записываемых носителей и типа записываемых данных они обеспечивают оптимальный режим записи. Монтируются оптические приводы в отсек корпуса размером 5,25 дюйма.

Блок питания

Несмотря на недостаток уделяемого ему внимания, блок питания остается одной из самых важных частей ПК. Недостаточное его качество оказывается первопричиной множества технических проблем, и ничто так хорошо не иллюстрирует правило «Покупая дешево – покупаешь дважды!», как выбор блока питания. При покупке стоит обращать внимание на репутацию производителя, мощность (она должна минимум с полуторакратным запасом перекрывать максимальное суммарное энергопотребление всех компонентов ПК), а также сертификацию 80 PLUS, гарантирующую, что БП будет обеспечивать КПД не менее 80% на всем диапазоне нагрузок. Например, если ваша система потребляет 400 ватт, то БП с КПД 80% потребит из сети 500 ватт, в то время как блок питания с 50-процентной эффективностью потребит все 800. Это сказывается не только на счете за электроэнергию – каждый лишний ватт нужно из корпуса вывести, что сильно увеличит шум вентиляторов и снизит долговечность системы. Поэтому новые технологии, хоть и требуют несколько больших затрат изначально, в результате приводят к ощутимой экономии. Кроме того, работа энергосберегающих технологий на системной плате, например Smart DIGI+ на платах серии ASUS P8Z77, дополнительно помогает сократить энергопотребление системы.

Звуковая карта

Все системные платы оборудованы встроенным звуковым контроллером, но если вы хотите по-настоящему высококачественный звук, можно установить дополнительную звуковую карту, например из линейки ASUS Xonar, обеспечивающую лидирующие в индустрии показатели. Как вариант, можно также выбрать системную плату ASUS ROG Rampage IV GENE, оборудованную бортовым аудиорешением SupremeFX III с профессиональным уровнем качества звука, специально оптимизированного под игры.

Дисковая подсистема

Все программы и данные в ПК хранятся в долговременном энергонезависимом хранилище. Традиционно в его качестве используются магнитные диски, потому система хранения чаще всего называется «дисковой», несмотря на то, что в наше время появилась альтернатива – твердотельные накопители на флеш-памяти. В отличие от оперативной памяти, «забывающей» все при отключении питания, дисковая система не требует питания для хранения данных, имеет значительно больший объем, значительно меньшую стоимость гигабайта и существенно медленнее. При сегодняшних объемах данных и ценах на жесткие диски мы рекомендуем использовать устройства объемом 1 терабайт и выше.

Для того чтобы побороть главный недостаток механических дисков – долгий отклик на запросы, – применяются SSD (Solid State Drive, твердотельные накопители). Они дороже, выпускаются с меньшими объемами, но размещение на них операционной системы, программ и папок для временных файлов позволяет в разы ускорить загрузку ОС и программ, повышая комфорт работы за такой системой. Твердотельные накопители не имеют подвижных частей, потребляют меньше энергии при работе, не шумят, но их цена пока остается сравнительно высокой. Существуют также гибридные накопители, состоящие из магнитного диска и небольшого SSD, используемого для кеширования обращений на медленный диск. Технология ASUS SSD Caching – один из удачных вариантов, значительно увеличивающий отзывчивость системы за счет использования небольшого и, соответственно, не слишком дорогого SSD. Такая технология реализована, например, на серии системных плат ASUS P8Z77.

Обычно жесткие диски устанавливают в отсеки шириной 3,5 дюйма, но SSD выпускаются в меньшем, «ноутбучном» форм-факторе шириной 2,5”, потому при покупке стоит обращать внимание, чтобы в комплекте с ним поставлялась обойма для установки в отсек 3,5”.

Отметим, что цифра с аббревиатурой RPM означает скорость вращения магнитного диска в оборотах в минуту. Чем быстрее крутятся пластины, тем быстрее отзывается диск, но при этом он больше шумит, больше потребляет энергии и, соответственно, больше греется. Более быстрые магнитные диски обычно быстрее изнашиваются. Более медленные, соответственно, служат дольше, работают тише и обычно стоят дешевле.

Системная плата

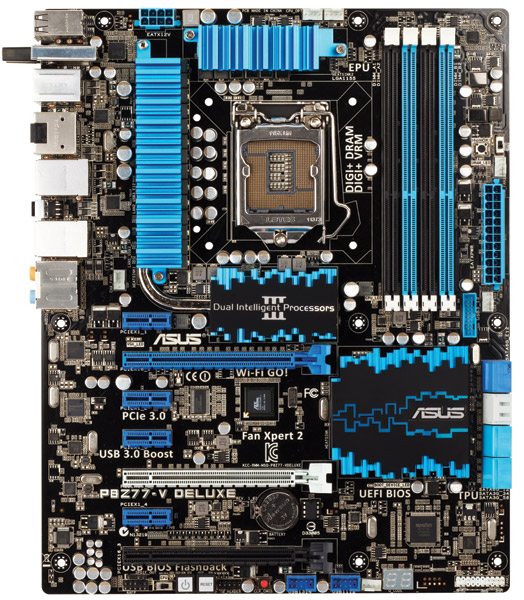

Системная плата ASUS P8Z77-V DELUXE

Выбор системной платы зависит в первую очередь от выбранного для построения системы процессора: системная плата должна его поддерживать. Правда, одним подбором самой дешевой модели для вашего процессора не обойтись: разные платы обладают разным набором дополнительных функций, например, многие платы от ASUS оснащены системой автоматической настройки «в один клик» или системой TPU (TurboV Processing Unit), непрерывно оптимизирующей систему и поддерживающей максимальную ее производительность. Нелишней может оказаться и Fan Expert 2 – технология, расширяющая возможности управления вентиляторами. Подобные функции, доступные на многих системных платах ASUS дают вам полный контроль над всеми жизненно важными подсистемами вашего ПК.

Даже если вы не собираетесь разгонять вашу систему, покупка дешевой системной платы может оказаться ложной экономией: высококачественные элементы вызывают меньше ошибок и сбоев, а качественное охлаждение очень важно для предотвращения искажения данных.

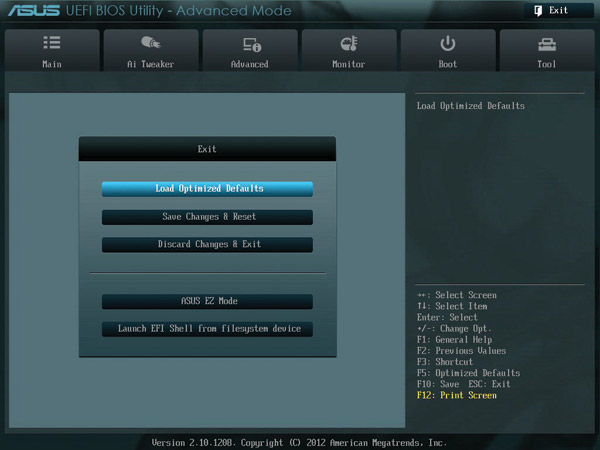

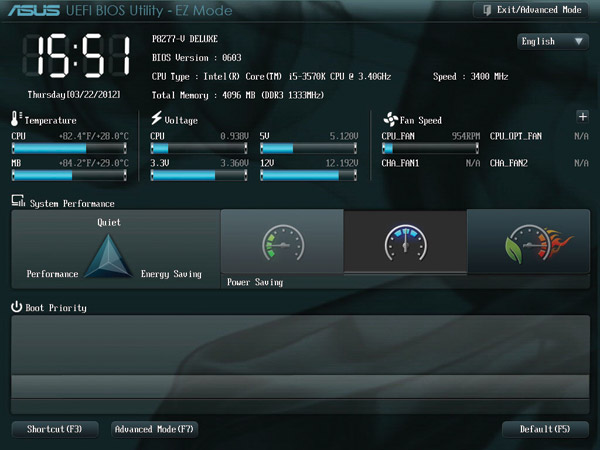

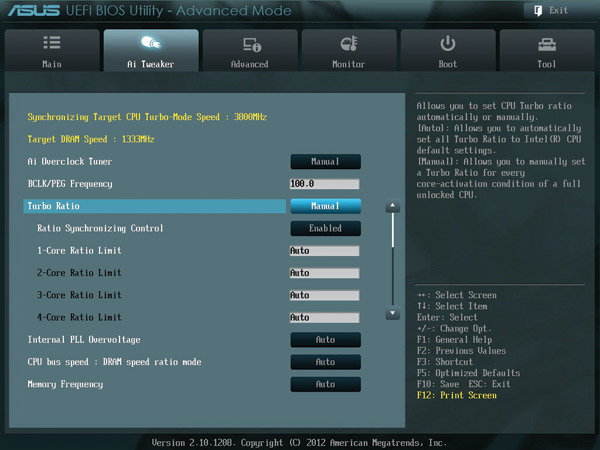

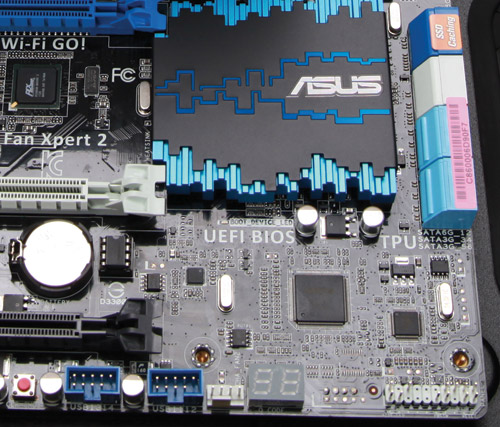

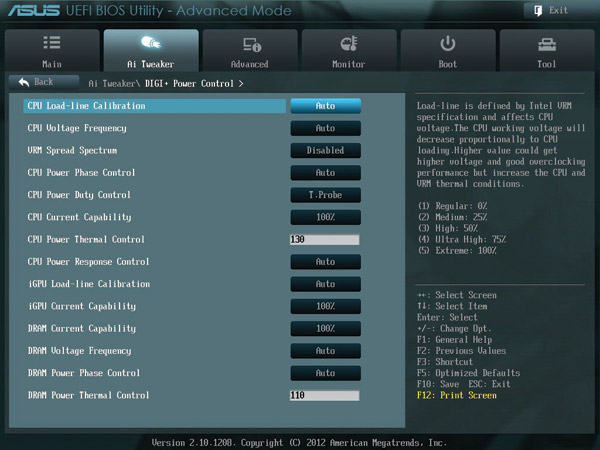

Системные платы используют базовую систему ввода-вывода BIOS, и вам может захотеться использовать для настройки параметров работы компьютера более дружелюбный и удобный интерфейс, который реализован в ASUS UEFI BIOS. Доступ к настройкам в нем реализован с помощью мышки и привычных иконок, совсем как в Windows, предоставляя интуитивно простой способ добраться до всех важных настроек.

Так как системная плата управляет питанием всей электроники на ней расположенной, качественный дизайн цепей питания оказывается крайне важным. Система управления питанием ASUS Smart DIGI+ не только построена на самых качественных компонентах, но и позволяет особо точно настраивать питание ключевых узлов компьютера благодаря цифровым регуляторам напряжения. Так, на платах серии ASUS P8Z77 такая система питания позволять поднимать частоту процессора вплоть до дополнительных 85%, при этом предоставляя более точное управление встроенной графикой и системной памятью.

Интерфейсы расширения. Ваш компьютер может вырасти.

PCI Express (PCIe) x16

Самые длинные разъемы на системной плате предназначены в первую очередь для установки видеокарты. Как и в большинстве разъемов ПК, конструкция слота исключает возможность неправильной установки карты расширения. Некоторые системные платы могут нести до четырех таких слотов: платы от ASUS поддерживают технологии использования нескольких графических процессоров, такие как NVIDIA SLI и AMD CrossFireX. Даже компактная плата ASUS ROG Rampage IV GENE оснащена двумя такими слотами. На новых платах на базе чипсета Z77 установлена уже третья версия PCI Express (PCIe 3.0), обеспечивающая скорость передачи данных до 32 ГБ/с – вдвое больше предыдущей версии 2.0. Обозначение х16 указывает на количество линий, по которым передаются данные – чем больше линий данных используется, тем большее количество данных можно передать за единицу времени.

PCI Express (PCIe) x1

Короткие слоты, содержащие только одну линию для передачи данных, используются для подключения устройств, не требующих высоких скоростей, например звуковых или сетевых карт.

PCI

Расположенные между PCIe слотами, слоты более старого формата PCI предназначены для установки карт расширения прежних поколений. Они не совместимы с картами PCIe и расположены так, чтобы обеспечить невозможность установки «чужих» карт.

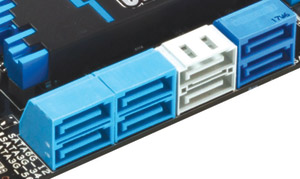

SATA

Эти наборы маленьких разъемов предназначены для подключения кабелей данных от дисковых накопителей – магнитных, оптических и твердотельных. С начала 2011 года платы ASUS поддерживают самую производительную версию стандарта SATA на сегодня – SATA 6 Гбит/с.

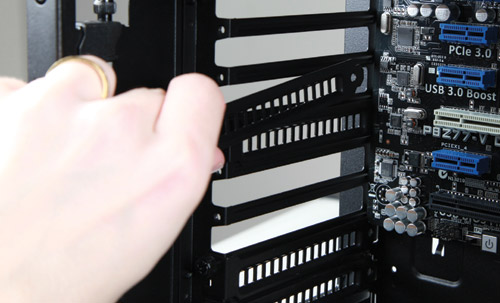

Будьте внимательны при выборе системной платы, особенно если планируете установку нескольких мощных видеокарт. Топовые видеокарты могут занимать два, а то и три слота, блокируя доступ к ним, и если не спланировать расположение карт до покупки системной платы, можно внезапно обнаружить, что, например, звуковую карту поставить некуда. Также стоит учитывать, что длинные видеокарты могут перекрывать порты SATA, поэтому при желании их использовать стоит выбирать системные платы, у которых эти порты выведены на грань и расположены параллельно плате.

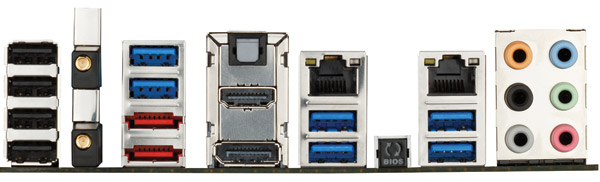

Разъемы на задней панели

Например, интерфейсы задней панели материнской платы ASUS P8Z77-V Deluxe.

USB

Сюда подключаются клавиатура, мышка, принтеры, внешние носители данных и другая периферия. Имеет смысл обратить внимание на новые платы с поддержкой стандарта USB 3.0 – этот интерфейс обеспечивает передачу данных до десяти раз быстрее, чем порты прежней версии 2.0. Отметим, что компания ASUS разработала технологию USB 3.0 Boost, еще поднимающую производительность данного протокола. Порты USB 3.0 окрашены в синий цвет, чтобы их было проще отличить от более медленных. Например, платы ASUS P8Z77 имеют на борту как минимум 4 таких порта.

Синие USB 3.0, а красные eSATA

eSATA - быстрый интерфейс для подключения внешних дисков. Бывают варианты как с подачей питания, так и без нее.

HDMI

Серия плат P8Z77 поддерживает интегрированный в процессор видеоконтроллер, выдающий изображение формата Full HD на порт HDMI и совместимый со спецификациями DirectX 11, что делает видеовыход высокого разрешения еще более полезным.

Сеть (вверху)

Основной разъем здесь – RJ-45, подключенный к бортовому гигабитному контроллеру Ethernet, обычно поддерживающему скорости передачи данных 10, 100 и 1000 мегабит в секунду. Платы для серверов и рабочих станций обычно оборудованы двумя такими контроллерами производства Intel, что помогает оптимизировать работу сетевого соединения и разгрузить процессор: контроллер самостоятельно следит за потоком данных. Так, платы ASUS ROG используют технологию GameFirst, управляющую приоритетами потоков данных и предоставляющую более высокий приоритет потоку от игры, что позволяет продолжать играть в сетевые игры даже тогда, когда сеть сильно нагружена другими процессами. Среди новых функций есть и Network iControl для дальнейшей тонкой настройки сетевых параметров, доступных на платах ASUS высокого класса. В то время как большинство системных плат не оборудовано беспроводным сетевым подключением, некоторые платы серии Z77 оснащены и функционалом Wi-Fi. Функция ASUS Wi-Fi GO! предназначена для беспроводной передачи контента с ПК на телевизор и даже позволяет управлять вашим ПК с удаленного устройства типа планшета или смартфона.

Wi-Fi GO!

Беспроводной интерфейс для вашего десктопа. Два разъема предназначены для двух антенн, которые можно позже заменить на более мощные.

DisplayPort

Благодаря возможностям встроенного в процессор видеоконтроллера, к платам серии ASUS P8Z77 можно подключить одновременно несколько мониторов.

Аудио

Для подключения внешней акустики или наушников используются выходы формата 5.1 или 7.1. Кроме аналоговых, на некоторых платах можно найти и цифровой оптический выход.

Разъем питания

Если вы планируете использовать ваш ПК в разных странах, убедитесь, что блок питания поддерживает работу с широким диапазоном питающих напряжений. Большинство качественных БП сейчас могут работать в диапазоне от 100 до 240 В, обеспечивая работоспособность как в сетях 110/120 вольт, так и при использовании стандарта 220 В. В то время как более технологичные БП автоматически переключают входное напряжение, блоки питания подешевле могут быть оборудованы ручным переключением – и если напряжение выбрано неверно, то последствия могут быть весьма неприятными: от того, что БП просто не включится до совершенно катастрофических. Так что будьте бдительны!

Обращаем внимание, что сейчас продаются блоки питания с модульной системой подключения кабелей, позволяющие использовать только те кабели, которые на самом деле нужны. Это нововведение помогает уменьшить количество кабелей внутри корпуса, упростить их организацию, но стоит дополнительных денег. Блоки питания с изначально припаянными кабелями обычно дешевле, но требуют больших усилий по грамотной организации внутреннего пространства компьютера.

Кабели. Какой разъем куда?

Дополнительное питание 12 В

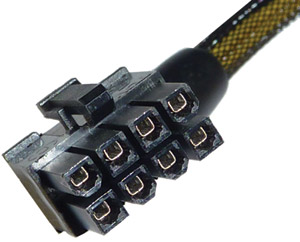

Подает дополнительную мощность цепям питания процессора. Четырех- или восьмиконтактный разъем подключается к колодке неподалеку от процессорного сокета.

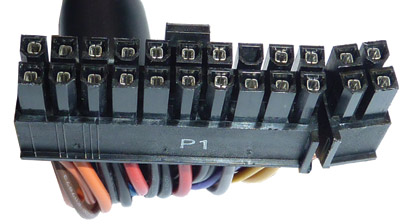

ATX Power (питание ATX)

Самый большой кабельный разъем в ПК подключается в соответствующую ему по размеру колодку на системной плате. Как и остальные кабели питания, он подключается только одним способом.

FAN (разъемы для вентиляторов)

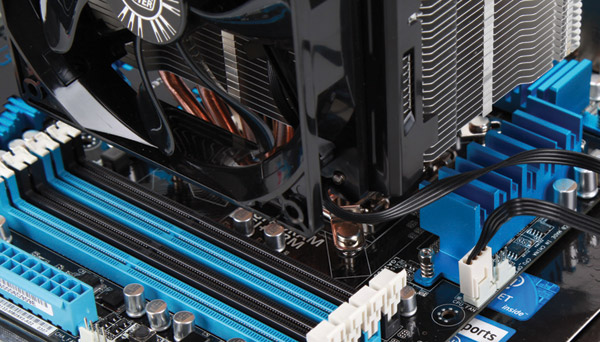

Бывают трех- и четырехконтактными. Разъемы, помеченные CPU_FAN, предназначены для подключения вентиляторов, расположенных на процессорном радиаторе. При выборе платы стоит обращать внимание на количество дополнительных разъемов, чтобы корпусными вентиляторами можно было управлять из BIOS или программно. Например, функция Fan Xpert 2, реализованная на платах серии ASUS P8Z77, позволяет как ручное управление скоростями вращения вентиляторов, так и автоматическое.

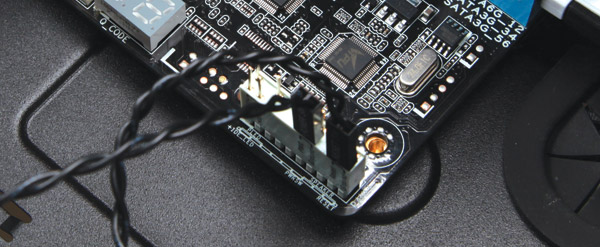

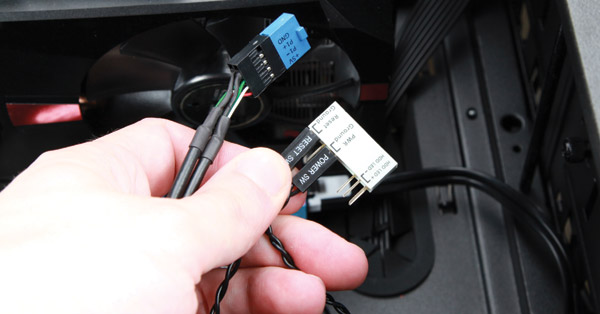

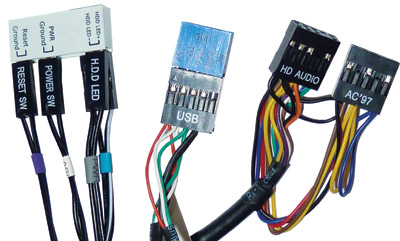

Разъемы для передней панели (F_PANEL)

Разнообразные провода, идущие с передней панели корпуса ПК от кнопок управления, портов USB и аудиоразъемов, подключаются к гребенкам, обычно расположенным на краях системной платы. К смонтированной в корпусе плате их бывает нелегко подключить, потому платы от ASUS снабжаются переходниками, к которым подключаются отдельные разъемы и которые значительно удобнее подключать к плате в собранном состоянии. Для большего удобства ASUS всегда ясно подписывает кабели и разъемы.

4-контактный разъем питания Molex

Через эти разъемы подается питание как на периферийные устройства прошлых поколений, так и на вентиляторы через переходники, входящие в комплект вентиляторов.

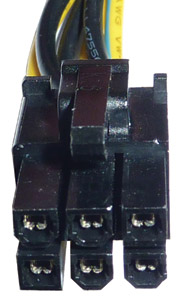

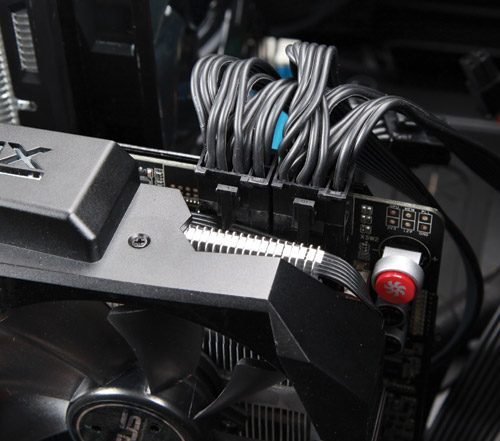

Питание PCI Express

Не перепутайте с похожим внешне дополнительным питанием процессора. В то время как видеокарты с небольшим энергопотреблением не требуют дополнительного питания, мощным картам не хватает мощности, которую можно безопасно передать через слот PCIe, потому для их питания используются дополнительные 6- и 8-жильные кабели от блока питания. Чем мощнее карта, тем большую мощность она потребляет, для старших карт бывает нужно по два разъема на карту. При выборе блока питания убедитесь, что он не только обеспечивает достаточную мощность, но и обладает достаточным количеством таких выходов.

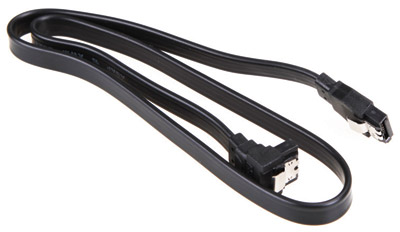

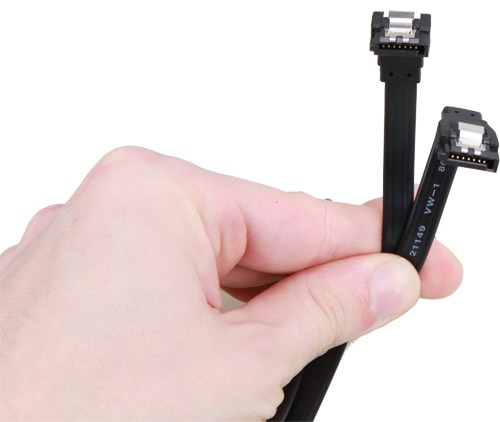

Кабели SATA

Эти плоские кабели предназначены для передачи данных между системной платой и дисковыми накопителями. При использовании длинных видеокарт имеет смысл выбирать системные платы с боковым расположением SATA-портов или с угловыми кабелями в комплекте. Платы от ASUS изготовлены с учетом этих рекомендаций.

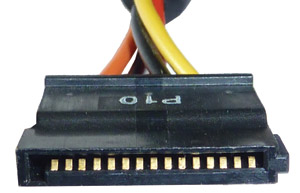

Кабель питания SATA

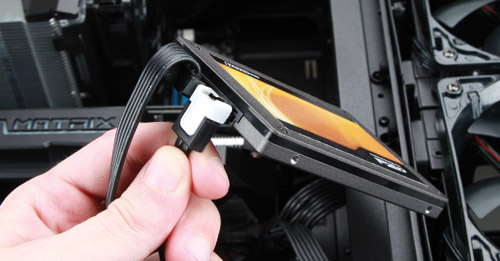

Длинный плоский разъем, подающий питание на оптические приводы, жесткие диски и SSD в ПК. Подключается рядом с кабелем данных.

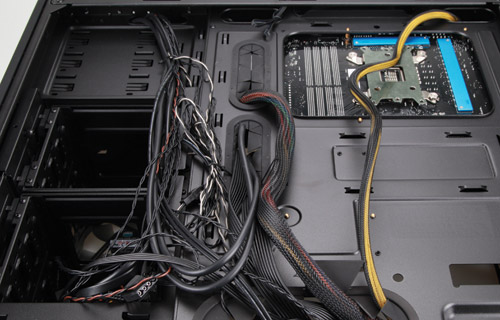

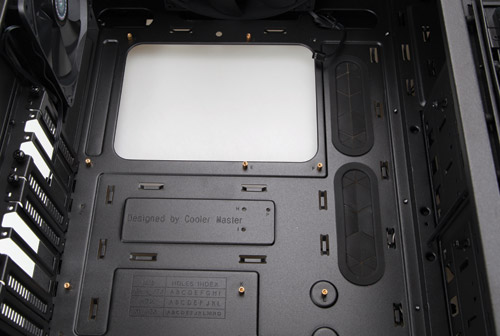

Многие современные корпуса предоставляют возможность прокладки кабелей в пространстве за системной платой, что позволяет улучшить вентиляцию в корпусе и расположить кабели аккуратнее.

Собираем ПК

Сборка ПК отнюдь не так сложна, как может показаться. Она не требует каких-либо специальных инструментов, все что может понадобиться – это твердая рука, пара часов времени, некоторое количество терпения и отвертка. Это просто, и проделав работу однажды, следующие разы вы сможете управиться значительно быстрее. Следуйте этому простому руководству и начинайте.

Постарайтесь избегать статического электричества – оно может повредить электронику. Перед тем как брать компоненты, коснитесь рукой заземленного металлического предмета. Постарайтесь обойтись без одежды, генерирующей статическое электричество, например свитера.

Никогда не прикладывайте значительные усилия при установке компонентов и подсоединении разъемов: если что-то «не идет», внимательно посмотрите – разъемы допускают только одно положение для установки, и в правильном положении соединяются достаточно легко. Приложение больших усилий может привести к поломке, которую не починить.

Не перетягивайте винты, которыми крепятся компоненты, чтобы не повредить их. Останавливайтесь, как только почувствовали сопротивление дальнейшему закручиванию. Для работы нужна крестовая отвертка стандартного размера. Может пригодиться и малая крестовая отвертка, и плоская, но они не обязательны.

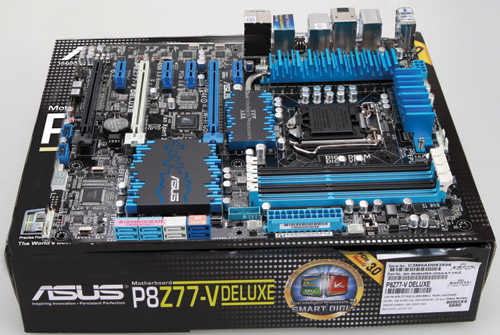

1. Распакуйте системную плату

Положите ее на плоскую неэлектропроводную поверхность, например, на саму бумажную коробку, как на фото.

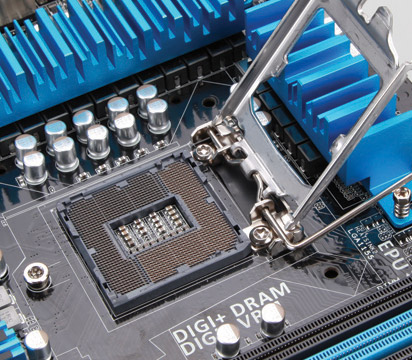

2. Внимательно изучите слот и процессор

Проверьте, нет ли согнутых ножек в слоте или на процессоре, обратите внимание на расположение ключей – вырезов на текстолите процессоров Intel или отсутствующих ножек на процессорах AMD. Определите относительное расположение процессора и сокета, при котором ключи совпадают.

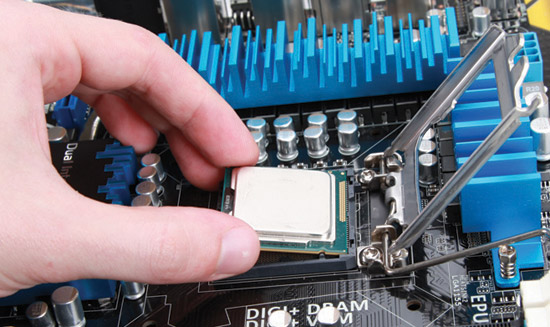

3. Вставьте процессор в сокет

Поднимите защелку сокета и откройте его крышку. Она открывается только одним способом и без больших усилий. Аккуратно положите процессор в сокет, следя за тем, чтобы не погнуть ножки. Закройте крышку и защелкните крепление.

4. Термопаста

Коробочные версии процессоров поставляются с комплектными радиаторами, с уже нанесенной в месте контакта охлаждающей поверхности с крышкой процессора термопастой. Ее наличие критично для охлаждения процессора – она создает тепловой контакт между процессором и радиатором и заполняет мельчайшие зазоры в месте контакта, чтобы тепло отводилось со всей поверхности. В покупаемых отдельно системах охлаждения термопаста бывает либо уже нанесенной на охлаждающую поверхность, либо находится в шприц-тюбике.

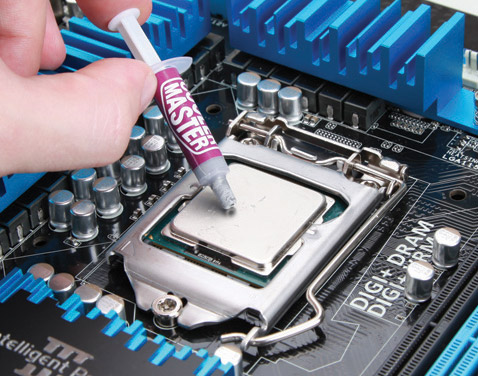

5. Нанесите термопасту

Если паста поставляется в тюбике – нанесите небольшое количество (размером примерно с небольшую горошину) на поверхность процессора и разровняйте ее чем-нибудь типа старой пластиковой карточки. Постарайтесь, чтобы паста лежала ровно, без промежутков. Избегайте попадания термопасты на любые другие части платы.
