Обзор и тестирование процессорных систем охлаждения Aardwolf Performa 9X и 3X: народные кулеры
26-01-2018
Спецификация Aardwolf Performa 3X
Модель |
Aardwolf Performa 3X (APF-3X-92) |
|
Поддержка процессорных разъемов |
AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 |
|
Тепловые трубки |
Материал |
Медь |
Количество |
2 |
|
Диаметр, мм |
6 |
|
Пластины радиатора |
Материал |
Алюминий |
Количество |
44 |
|
Толщина, мм |
0,4 |
|
Расстояние между пластинами, мм |
1,4 |
|
Размеры основания, мм |
32 х 32 |
|
Площадь рассеивания тепла, см2 |
3 426 |
|
Термоинтерфейс |
Термопаста Aardwolf AF-TGM2 в пакете (1 г) |
|
Количество вентиляторов |
1 |
|
Поддержка ШИМ-регулировки скорости вращения лопастей |
Есть |
|
LED-подсветка |
Нет |
|
Тип подшипников |
Гидравлические |
|
Номинальное напряжение питания вентилятора, В |
12 |
|
Скорость вращения вентилятора, об/мин |
1000 – 1600±10% |
|
Уровень шума, дБ |
17 – 26 |
|
Разъем питания |
4-контактный |
|
Длина кабеля, см |
29 |
|
Размеры вентилятора, мм |
92 x 92 x 25 |
|
Размеры охладителя, мм |
130 x 109 x 75,5 |
|
Вес, г |
310 |
|
Сайт производителя |
Упаковка и комплект поставки
В отличие от старшей модели, коробка немного компактней, но все так же выполнена из картона в желто-черных тонах. Оформление очень приятное и характеризуется отличной информативностью.
Внутри упаковки Aardwolf Performa 3X можно обнаружить только самые необходимые элементы для установки охладителя, что вполне привычно для бюджетного решения: крепление для платформ Intel с фиксаторами, термопасту в пакетике и руководство пользователя.
Внешний вид и конструкция

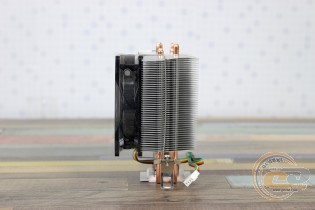

Модель Aardwolf Performa 3X характеризуется относительно скромными габаритами 130 x 109 x 75,5 мм и весом 310 г, что делает ее хорошим вариантом для сборки ПК в компактных корпусах. Например, в недавно протестированном Vinga Limpid этот «малыш» оказался очень кстати.

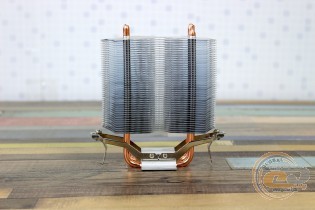

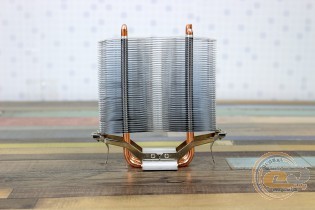

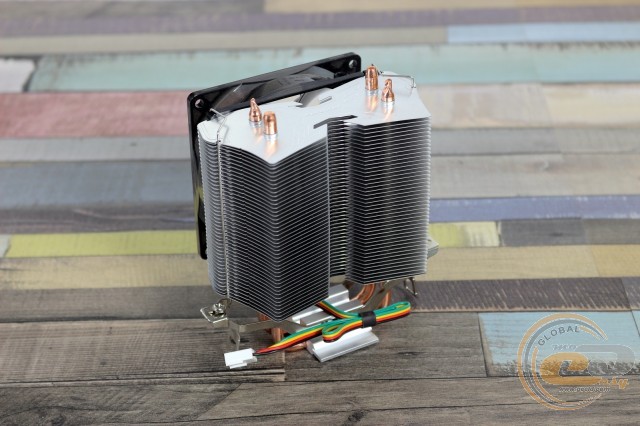

Охладитель базируется на двух медных U-образных тепловых трубках диаметром 6 мм без никелированного покрытия. Всего на трубки напрессовано 44 алюминиевых пластин толщиной 0,4 мм с межреберным расстоянием 1,4 мм.
Размеры радиатора составляют 109 х 86 х 52 мм, а его площадь равна скромным 3 426 см2. Пластины имеют оригинальную трапециобразную форму – широкая входящая часть постепенно сужается к выходу. При этом имеются выштампованные выемки, а также вырезы в «мертвой» зоне, которые предположительно несут не только декоративную функцию, но и служат для оптимизации воздушного потока.

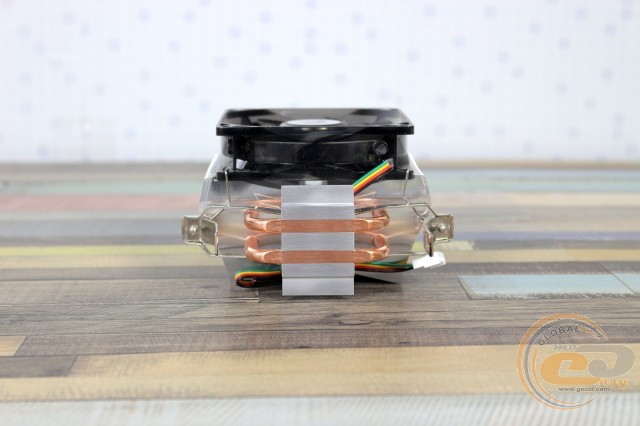

Как и в случае со старшим собратом, основание Aardwolf Performa 3X выполнено по технологии прямого контакта (Direct Contact), когда тепловые трубки непосредственно прилегают к крышке процессора. Сами они впрессованы просто в прижимную пластину и сплюснуты в единую плоскость. К сожалению, между ними есть достаточно большой зазор, поэтому рассчитывать на чрезвычайную эффективность такого решения не приходится. Зато к обработке и ровности основания нет особых претензий.
Крепление представлено двумя коромыслами, на конце которых закреплены крепежные скобы. В случае с платформами AMD Socket AMх / FMх они просто цепляются к стандартному креплению. На Intel Socket LGA775 / LGA115х необходимо будет использовать комплектную круглую рамку-переходник, которую нужно закрепить заранее.

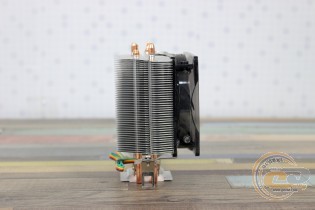

Вентилятор крепится к радиатору с помощью пары комплектных скоб, а поскольку конструкция не симметричная, то вторую вертушку установить не получится.

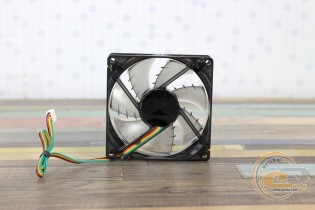

В нашем случае Aardwolf Performa 3X оснащен стандартным 92-мм «карлсоном», крыльчатка которого состоит из семи лопастей с оптимизированной формой. В его основе использован надежный гидравлический подшипник. Вентилятор оснащен 4-контактным разъемом и поддерживает ШИМ-регулировку скорости вращения в диапазоне 1000 – 1600 об/мин. Заявленный уровень шума не должен превышать 28 дБ.
Процесс установки
Кулер Aardwolf Performa 3X можно установить на любую материнскую плату с подходящим процессорным разъемом AMD или Intel: Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ и Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151. Проще говоря, поддерживаются все массовые платформы с далекого 2004 года выпуска у «синих» и 2006 года у «красных». Сама процедура монтажа подробно описана в комплектной бумажной инструкции.
Установка на материнские платы для процессоров AMD очень простая – фиксация осуществляется на стандартные крепления без малейших проблем.
На платформе Intel для установки охладителя применяется комплектная пластиковая рамка с четырьмя фиксаторами. При монтаже на Intel Socket LGA775 прозрачные направляющие по углам должны быть прижаты к внутренней ее части, а на остальных платформах – к внешней. Установка рамки осуществляется с помощью четырех фиксаторов.
При желании данная конструкция позволяет ориентировать кулер вертикально или горизонтально, тем самым регулируя направление воздушного потока на заднюю или верхнюю панель корпуса.
Крепления располагаются впритык к массивным радиаторам зоны VRM, но наличие рычажков на обеих сторонах позволяет без проблем производить монтаж и демонтаж охладителя.
Благодаря небольшой глубине радиатора можно не боятся конфликтов с габаритными оверклокерскими модулями ОЗУ на платформах обоих производителей.
Тестирование
Для тестирования процессорных систем охлаждения Aardwolf Performa 9X и Performa 3X использовалось следующее оборудование:
Процессоры |
AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ) Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ) |
Материнские платы |
ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX) ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX) |
Оперативная память |
2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP |
Видеокарта |
AMD Radeon HD 6950 (2 ГБ GDDR5) |
Жесткий диск |
Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с) |
Блок питания |
Seasonic X-760 (SS-760KM), 120-мм вентилятор |
Корпус |
be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентиляторы) |
Термопаста |
akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C) |

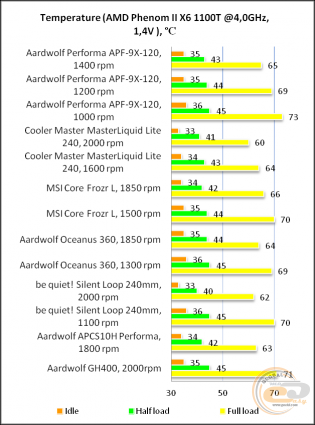

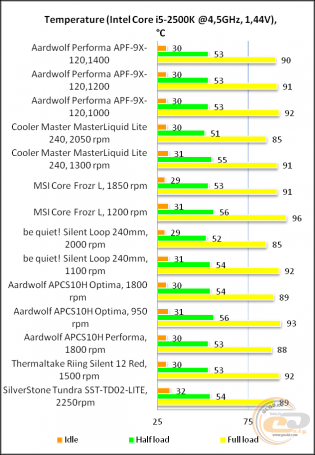

Начнем с рассмотрения результатов старшей модели. Во-первых, Aardwolf Performa 9X хорошо справляется с охлаждением разогнанных стендовых процессоров, причем даже на пониженных скоростях штатной вертушки, что обязательно оценят любители тишины. Во-вторых, в зависимости от режима работы, по уровню эффективности он лишь на 1-2°С отстает от своих башенных братьев по линейке – Aardwolf APCS10H Optima и APCS10H Performa, что в большей степени обусловлено более быстрыми вертушками в комплекте поставки последних. И в-третьих, Aardwolf Performa 9X обходит свою же трехсекционную водянку Aardwolf OCEANUS 360 и воздушный кулер MSI Core Frozr L, которые при этом стоят в разы дороже, что определенно порадует экономных оверклокеров.
Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка носит переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

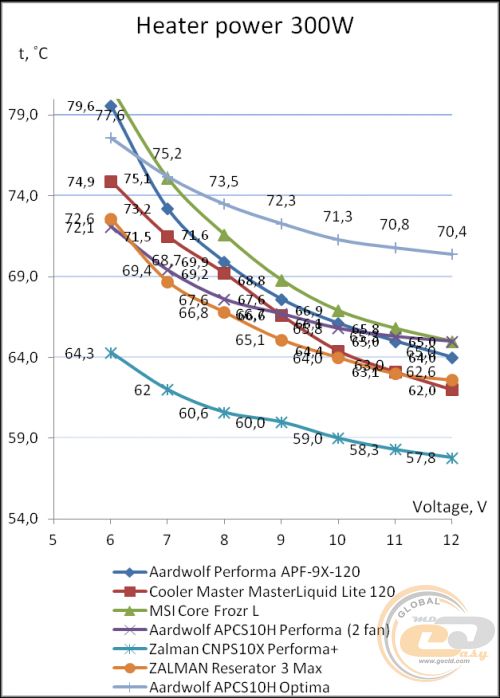

Высокую эффективность охладителя даже в бесшумном режиме (6 В, 650 об/мин) подтверждают испытания на 300-Вт нагревательном элементе. C отметки 8 В (950 об/мин) видим практически линейную зависимость снижения температуры от роста частоты вращения вертушки.
Aardwolf Performa 9X:
Напряжение питания, В |
Скорость вращения лопастей, об/мин |
Уровень шума |
6 |
650 |
Бесшумно |
7 |
800 |
Бесшумно |
8 |
950 |
Почти бесшумно |
9 |
1080 |
Почти бесшумно |
10 |
1200 |
Очень тихо |
11 |
1310 |
Тихо |
12 |
1390 |
Тихо |
Вентилятор запустился при напряжении 6 В на скорости – 650 об/мин, оставаясь бесшумным. Но даже на максимальных отметках в 1310-1390 об/мин он продолжает быть тихим, полностью комфортным для использования даже в условиях полной тишины.
Теперь поговорим о возможностях Aardwolf Performa 3X. Для начала стоит отметить, что данная «кроха» изначально не рассчитана на покорение оверклокерских вершин, посему ее тестирование проводилось на номинальных частотах шестиядерного AMD Phenom II X6 1100T (Socket AM3+, 3,3 ГГц, L3 6 МБ) и четырехъядерного Intel Core i5-2500K (Socket LGA1155, 3,3 ГГц, L3 6 МБ).
Как видите, кулер легко справляется с охлаждением стендовых CPU даже на минимальных скоростях пропеллера, а с их увеличением хорошо растет его эффективность. Полученные результаты сопоставимы с более дорогим собратом Aardwolf GH400. То есть его вполне можно рассматривать как более тихую альтернативу комплектным кулерам, поскольку те же боксовые решения AMD (Wraith Cooler и Near-silent 125W Thermal Solution) пускай и показывают более низкие температуры, но на скоростях выше среднего они не радуют полным акустическим комфортом.

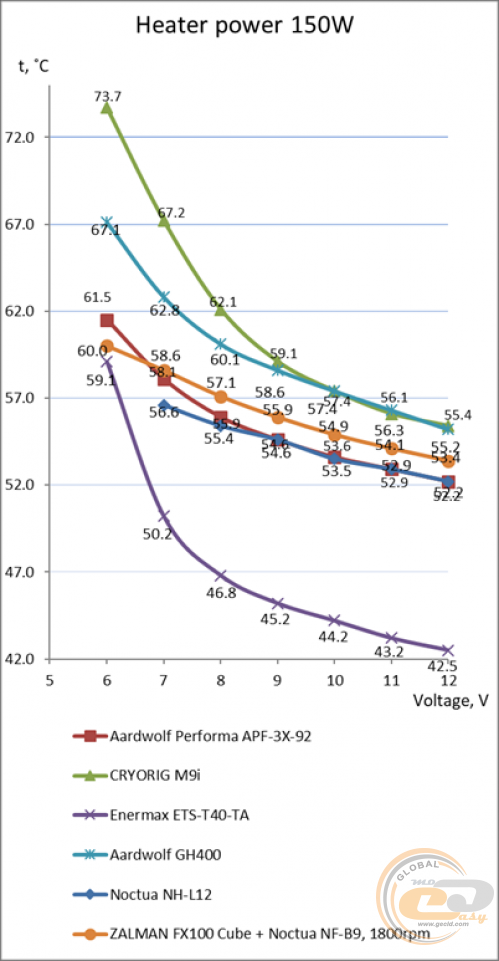

Подтверждением наших слов служат и полученные результаты на нагревательном элементе, где тестовое решение способно рассеять 150 Вт тепла даже на минимальных частотах (6 В, 910 об/мин), что сулит бесшумный режим работы. То есть при полной тишине вполне можно рассчитывать на умеренный разгон современных массовых 4-6-ядерных процессоров. Начиная с 8 В (1260 об/мин), зависимость температуры от скорости вентилятора становится линейной, поэтому выходить на максимальные частоты нет особого смысла.
Aardwolf Performa 3X:
Напряжение питания, В |
Скорость вращения лопастей, об/мин |
Уровень шума |
6 |
910 |
Бесшумно |
7 |
1090 |
Почти бесшумно |
8 |
1260 |
Очень тихо |
9 |
1420 |
Тихо |
10 |
1570 |
Ниже среднего |
11 |
1710 |
Ниже среднего |
12 |
1840 |
Средний |
Штатная вертушка остается тихой вплоть до 1420 об/мин, но даже на отметке в 1840 об/мин звук остается вполне приемлемым для использования на постоянной основе.
Выводы
Разработчики из Aardwolf в очередной раз заслуживают на похвалу. Протестированные процессорные кулеры Aardwolf Performa 9X и Aardwolf Performa 3X показали себя очень хорошо, демонстрируя высокую эффективность при низком уровне шума. Учитывая их более чем демократичную цену, они однозначно найдут своих покупателей.
Старшая модель Aardwolf Performa 9X является классическим охладителем башенной конструкции, которая включает в себя массив алюминиевых пластин оптимизированной формы, пронизанных четырьмя 6-мм тепловыми трубками, а все это добро обдувается 120-мм вентилятором. На практике этого хватило, чтобы обеспечить стабильную работу разогнанных стендовых многоядерных процессоров в экстремальных условиях при «прожарке» стресс-тестами. Причем видно, что у него есть значительный запас прочности, а штатная вертушка на всем диапазоне скоростей остается тихой. Дополнительно она порадует обладателей корпусов с прозрачной боковой стенкой наличием спокойной LED-подсветки синего света. Также стоит отметить надежное крепление, совместимость практически со всеми современными и не очень платформами и возможность установки второго пропеллера.
Все вышеперечисленное делает Aardwolf Performa 9X прекрасным выбором для сборщиков системных блоков среднего ценового диапазона, которые хотят получить приличный разгон своих Intel Core или AMD Ryzen, но не готовы жертвовать акустическим комфортом. Пожалуй, единственной его особенностью является частичное перекрытие первого DIMM-слота на платформе AMD.

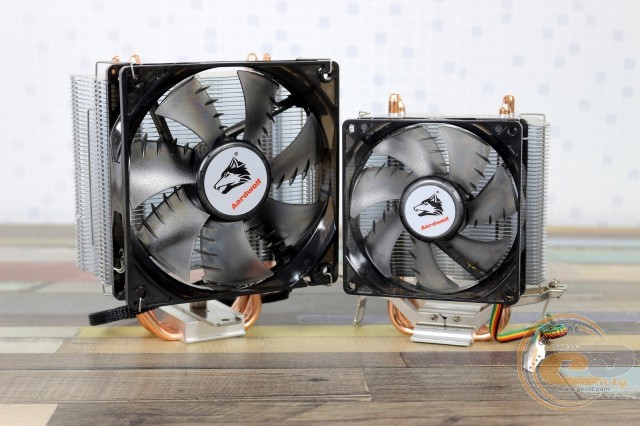

В свою очередь Aardwolf Performa 3X − это более компактная башенка с двумя 6-мм тепловыми трубками и 92-мм пропеллером, способная обеспечить практически бесшумную работу системы в штатном режиме при любых типах нагрузки. Кроме того, она допускает умеренный разгон и вполне справится с TDP до 150 Вт включительно.
Среди прочих достоинств кулера отметим его универсальность. Благодаря скромным габаритам и большому числу поддерживаемых разъемов Aardwolf Performa 3X подойдет для работы практически в любой сборке, за исключением ультра-Slim.
Aardwolf Performa 9X
Достоинства:
- хорошая эффективность охлаждения;
- совместимость практически со всеми актуальными и некоторыми устаревшими платформами;
- использование ШИМ-регулируемого 120-мм вентилятора на гидравлических подшипниках с широким рабочим диапазоном;
- комфортный уровень шума на всем диапазоне вращения;
- возможность установки второго пропеллера (комплектные скобы для крепления прилагаются);
- хорошая совместимость с габаритными комплектующими в системе;
- малая высота конструкции (155 мм);
- наличие LED-подсветки вертушки;
- простота установки;
- доступная цена (около $23).
Особенности:
- частичное перекрытие первого DIMM-слота на платформах AMD;
- кулер не совместим с HEDT-платформой AMD Socket TR4.
Aardwolf Performa 3X
Достоинства:
- неплохая эффективность охлаждения;
- совместимость с массовыми платформами AMD и Intel;
- использование ШИМ-регулируемого 92-мм вентилятора на гидравлических подшипниках с широким рабочим диапазоном;
- достаточно тихий практически во всех режимах работы;
- совместимость с габаритными комплектующими в системе;
- простота установки;
- доступная цена (около $17).
Автор: Виктор Ефименко
Выражаем благодарность компьютерному магазину 3ona51, официальному дистрибьютору продукции Aardwolf, за предоставленные для тестирования кулеры.
Выражаем благодарность компаниям AMD, ASUS, Enermax, Noctua, Sea Sonic Electronics и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
