Обзор кулера ASUS V70

В этом обзоре мы предлагаем оценить характеристики кулера компании ASUS для платформ Intel c очень простым названием V70. Стоимость данного компактного решения будет более чем приемлемой для многих покупателей. Кроме того, с виду он кажется достаточно производительной системой охлаждения. Поэтому многие потенциальные покупатели, наверное, хотели бы знать о его сильных и слабых сторонах.

Полная спецификация ASUS V70:

Модель

ASUS V70

Поддержка процессорных разъемов

 Intel LGA 775

Поддержка процессоров

Intel Core 2 Extreme, Core 2 Quad, Intel Core 2 Duo

Материал радиатора

Медное основание и тепловые трубки, алюминиевые пластины

Размеры вентилятора, мм

92 х 92 х 25

Размеры радиатора, мм

110 x 110 x 70

Номинальное напряжение, В

12

Скорость, об/мин

4200 ± 10% (PWM)

Воздушный поток, CFM

80,045

Статическое давление, мм. вод. ст.

8,509

Тип подшипника

скольжения

Уровень шума, дБ

н/д

Разъем питания

4-контактный

Термоинтерфейс

На основании

Вес, г

420

Сайт производителя

http://www.asus.com/

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

ASUS V70

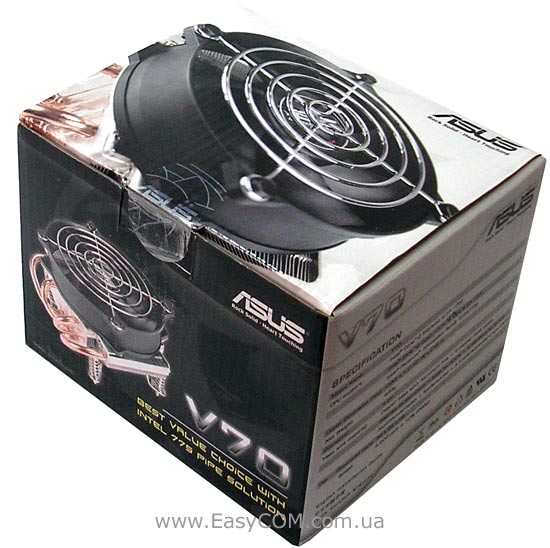

ASUS V70 упакован в небольшую, но красиво оформленную картонную коробку, на которой показан внешний вид кулера и приведена его спецификация. Настораживает, что в спецификации отсутствует указание уровня шума.

ASUS V70

В комплект к кулеру ASUS V70 прилагается небольшая инструкция и упорная пластина. Так как на основание кулера предварительно была нанесена термопаста, то оно прикрыто пластиковым чехлом. В самой упаковке кулер ASUS V70 ничем не зафиксирован и не защищен, видимо производитель полагается на достаточную прочность его конструкции.

ASUS V70

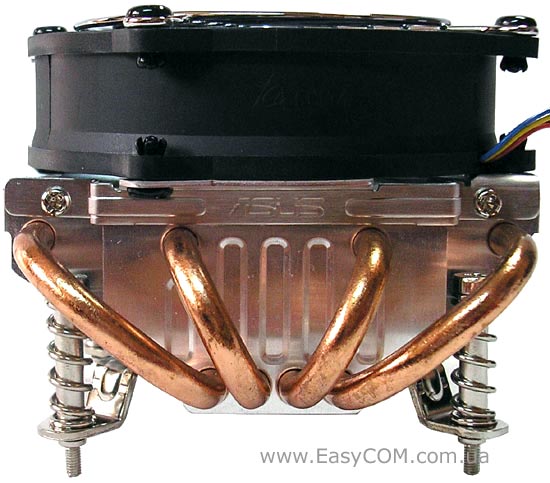

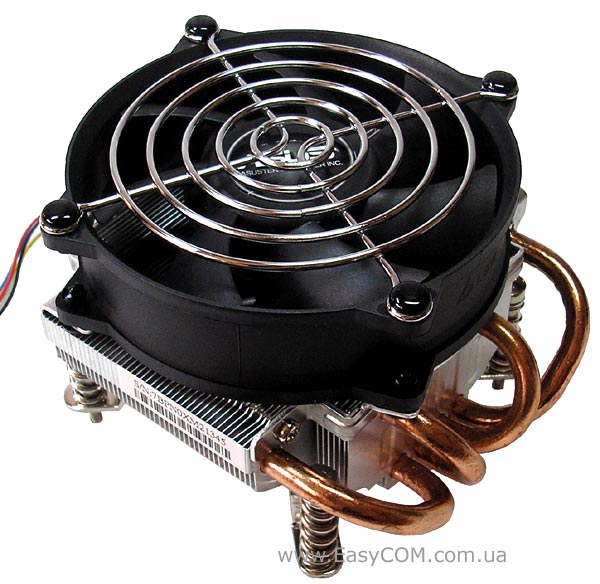

Габариты у ASUS V70 совсем небольшие, только с одной стороны из него выпирают тепловые трубки, которые не позволят установить кулер на материнской плате в любом положении. Конструкция ASUS V70 состоит из четырех 6 мм тепловых трубок, пакета тонких алюминиевых пластин и медного основания.

ASUS V70

Хотя вес кулера ASUS V70 составляет лишь 420 г, производитель все же решил прибегнуть к использованию упорной пластины для более надежного прижатия к процессору. Поэтому с виду простой и небольшой кулер для своей установки потребует от пользователей снятия материнской платы.

ASUS V70

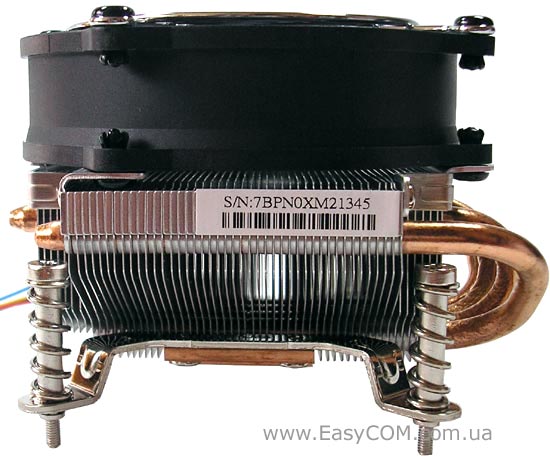

Медные тепловые трубки выведены с одной стороны радиатора.

ASUS V70

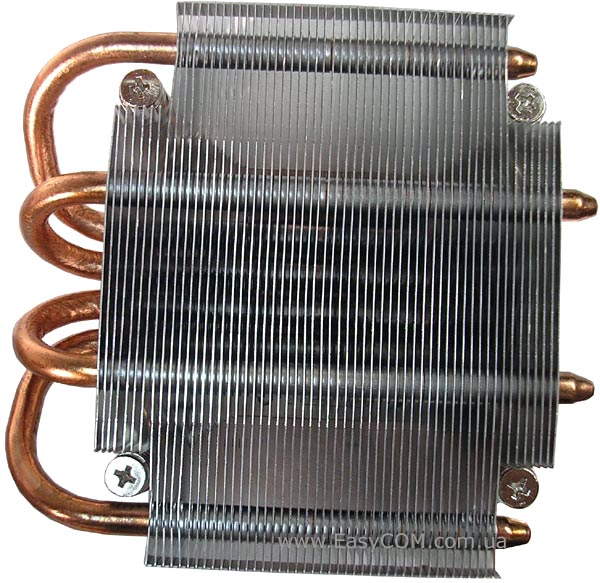

Основную площадь рассеивания составляют алюминиевые пластины, которые набраны приблизительно с зазором в 1 мм. Тепловые трубки нижней частью отводят тепло от медного основания и передают его на алюминиевые пластины.

ASUS V70

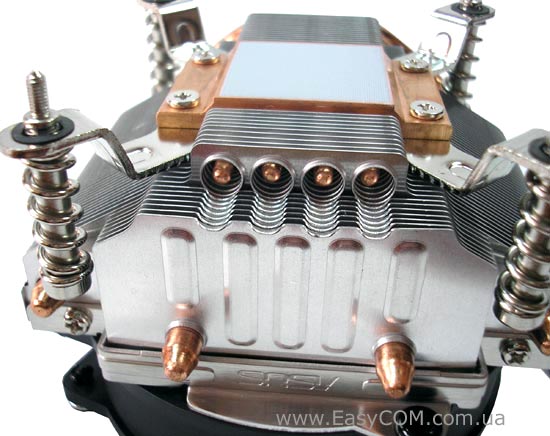

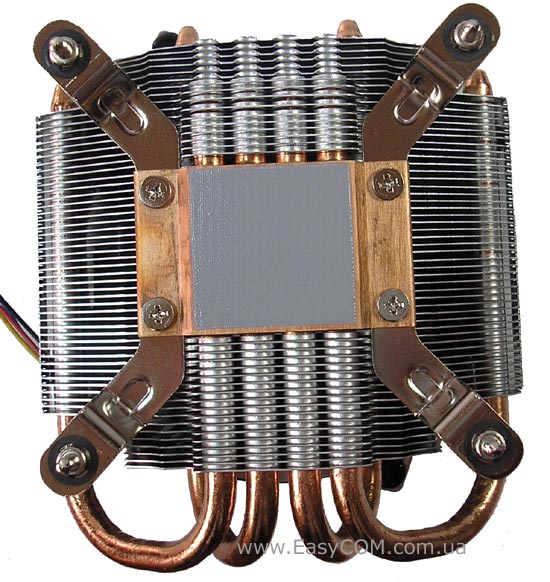

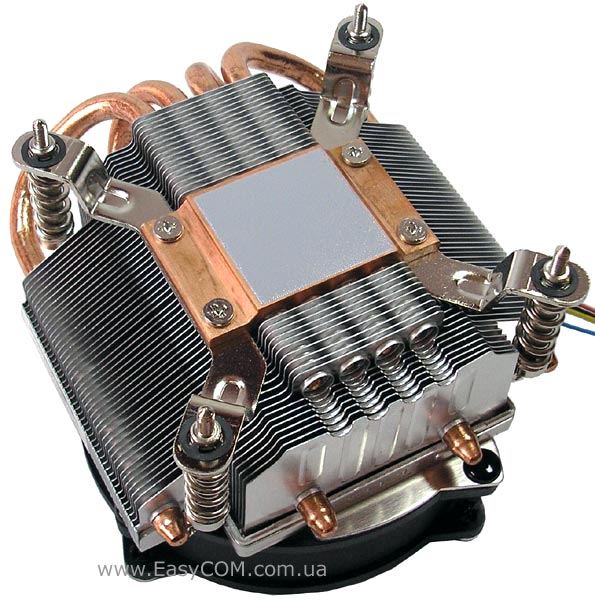

Более равномерное распределение тепла в пакете радиаторных пластин достигается за счет веерообразного разведения тепловых трубок. Медное основание, как уже отмечалось, предварительно покрыто термопастой, а по бокам к нему прикручено металлическое крепление.

ASUS V70

Крепление имеет вид рамки с длинными подпружиненными винтами, с помощью которых кулер притягивается к материнской плате.

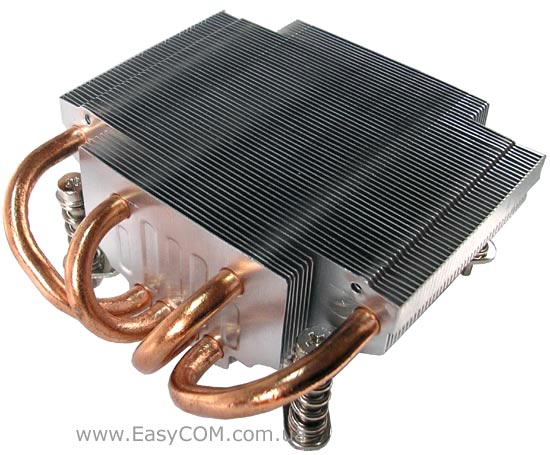

Алюминиевые пластины выполнены в трапецеидальной форме с тиснением поверхности для лучшей теплоотдачи.

ASUS V70

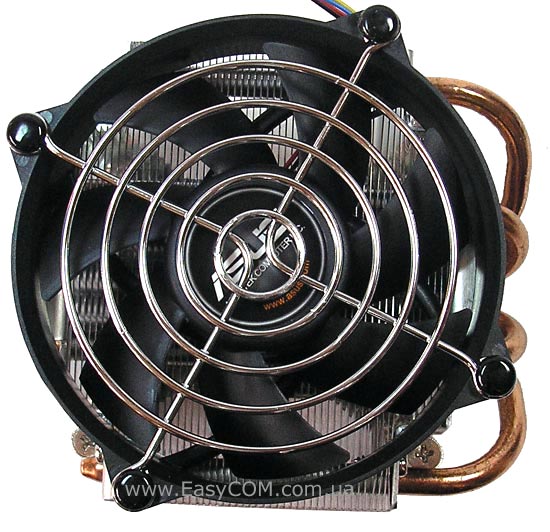

Охлаждается радиатор 92 мм вентилятором, крыльчатка которого прикрыта металлической решеткой.

ASUS V70

Держится вентилятор на системе охлаждения за счет рамок, прикрученных четырьмя винтами.

ASUS V70

Мер, направленных на уменьшение уровня шума, который возникает при рассечении воздушного потока, как видим, принято не было – верхние края пластин оставлены ровными.

ASUS V70

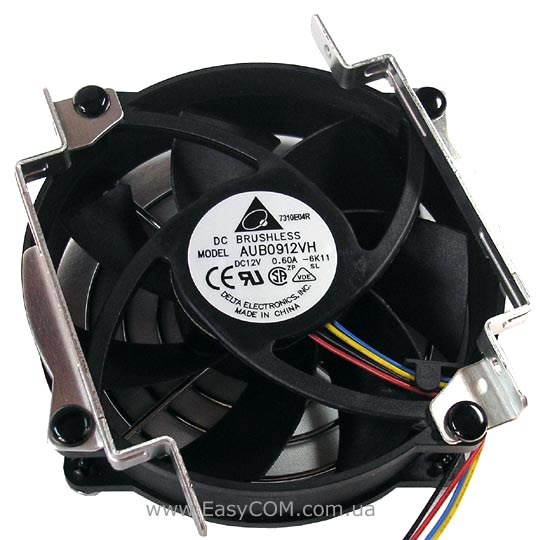

На ASUS V70 установлен очень быстрый вентилятор Delta Electronics AUB0912VH, максимальная скорость вращения крыльчатки у которого равна 4200 об/мин. При такой скорости максимальный воздушный поток достигает 80 CFM, а статическое давление оказывается равным 8,5 мм. вод.ст. Конечно, воздушный поток и статическое давление достигают очень высоких значений, но и уровень шума при этом также должен быть не малым, видимо по этой причине, его значение не было указано в спецификации.

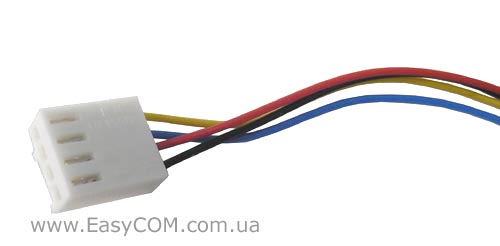

Питается 92 мм вентилятор от 4-контактного разъема, поддерживающего PWM режим подачи напряжения.

ASUS V70

Кулер ASUS V70 не имеет универсального крепления и может быть установлен только на платформу Intel. Так как крепление предусматривает использование с обратной стороны упорной пластины, то материнскую плату нужно будет вытаскивать из корпуса. Во всем остальном процесс установки достаточно прост, хотя и требует использование отвертки. Но в результате получается очень надежное с хорошим прижимом крепление.

Кулер ASUS V70 выдувает воздух в две стороны, поэтому в этих направлениях может хорошо обдувать область на материнской плате вокруг процессорного разъема. В этой связи хорошо было бы иметь возможность развернуть его в любом направлении и таким образом выбрать элементы, которые пользователь хотел бы более качественно охлаждать. Но, можно отметить, что на некоторых материнских платах с такой системой их охлаждения, как на нашем стенде, кулер не удастся развернуть из-за выпирающих в одну сторону тепловых трубок.
