Обзор и тестирование процессорной системы охлаждения be quiet! SHADOW ROCK SLIM

За последние время нам удалось познакомиться с парой высокопроизводительных кулеров компании Listan GmbH & Co. KG: be quiet! DARK ROCK PRO 3 и be quiet! DARK ROCK TF. Оба они относятся к топовой, но не единственной линейке в ассортименте немецкого производителя. В этот раз речь пойдет о более массовом решении − be quiet! SHADOW ROCK SLIM, которое отличается более низким ценником и, вполне закономерно, меньшей эффективностью охлаждения. А в ценовом диапазоне около $55 (стоимость на нашем рынке) у него имеется немало конкурентов, так что сравнение обещает быть весьма интересным.

be quiet! SHADOW ROCK SLIM

Наличие приставки «SLIM» в названии охладителя указывает на одну из отличительных его особенностей – тонкий дизайн, разработанный с целью обеспечить максимальную совместимость с близлежащими компонентами. Насколько гладко производителю удалось реализовать задуманное? Давайте узнаем.

Спецификация

Производитель и модель

be quiet! SHADOW ROCK SLIM (BK010)

Поддержка процессорных разъемов

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3

Максимальный TDP поддерживаемых процессоров, Вт

160

Тепловые трубки

Материал

Медь

Количество

4

Диаметр, мм

6

Пластины радиатора

Материал

Алюминий

Количество

52

Толщина, мм

0,5

Расстояние между пластинами, мм

1,8

Основание

Материал

Никелированная медь

Размеры, мм

40 х 40

Термоинтерфейс

Термопаста в шприце

Вес термопасты, г

1

Модель вентилятора

be quiet! SilentWings PWM 135mm
(BQ SlW3-13525-MR-PWM)

Поддержка ШИМ-регулировки скорости вращения лопастей

Есть

Напряжение питания вентилятора, В

12

Ток питания, А

0,4 / 0,11

Потребляемая мощность, Вт

4,8 / 1,32

Скорость вращения вентилятора, об/мин

1400

Уровень шума, дБ

23,7

Воздушный поток, м3/ч (CFM)

113,8 (67,8)

Разъем питания

4-контактный

Длина кабеля, см

22

Размеры вентилятора, мм

135 x 135 x 22

Тип подшипников

Rifle Bearing (втулка с винтовой нарезкой)

Время наработки на отказ, часов

80 000

Размеры, мм

Без вентилятора

161 х 130 х 52

С вентилятором

161 х 137 х 74

Вес, г

730

Гарантия, лет

3

Сайт производителя

be quiet!

Страница продукта

Упаковка и комплектация

be quiet! SHADOW ROCK SLIM be quiet! SHADOW ROCK SLIM

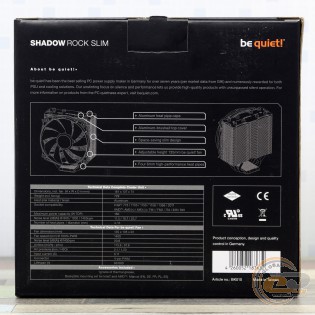

Упаковки устройств be quiet! трудно перепутать с какими-либо другими благодаря характерным темным тонам оформления с бело-оранжевыми надписями. Также они отличаются хорошей информативностью, предоставляя исчерпывающие сведения о возможностях помещенного внутрь устройства.

be quiet! SHADOW ROCK SLIM

Комплектация be quiet! SHADOW ROCK SLIM включает в себя необходимые для установки кулера компоненты, в числе которых можно обнаружить:

  • универсальную усилительную пластину для разных платформ;
  • пару металлических креплений;
  • набор втулок, гаек и винтов;
  • четыре C-образные пластиковые прокладки;
  • гаечный ключ;
  • термопасту в шприце (1 г);
  • пару скоб для установки второго вентилятора;
  • руководство по установке.

Отметим, что список традиционных компонентов приятно дополняют гаечный ключ и пара скоб для второй 120-мм вертушки, упрощающих модернизацию охладителя в дальнейшем.

Внешний вид и конструкция

be quiet! SHADOW ROCK SLIM

Центральным элементом кулера be quiet! SHADOW ROCK SLIM выступает сравнительно компактный Tower-радиатор, в основе которого лежат четыре тепловые трубки. При этом он получился достаточно высоким, что следует учесть, ведь для установки 161-мм решения подойдет далеко не любой корпус.

be quiet! SHADOW ROCK SLIM be quiet! SHADOW ROCK SLIM

Трубки изогнуты и скомпонованы таким образом, чтобы равномерно распределять тепло по всей конструкции. В верхней части радиатора их концы прикрыты декоративной пластиной с колпачками, крепящейся с помощью двух шестигранных винтов – выглядит довольно красиво.

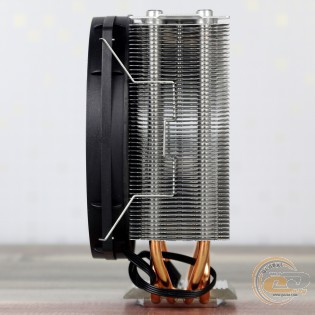

Главной особенностью радиатора является его малая толщина, которая составляет всего 52 мм. Добавим к данному значению еще 22-мм профиль вертушки, и мы получаем все еще компактную 74-мм конструкцию.

be quiet! SHADOW ROCK SLIM be quiet! SHADOW ROCK SLIM

В отличие от более дорогих решений линейки be quiet! DARK ROCK, большинство моделей из ассортимента be quiet! SHADOW ROCK используют медные трубки без нанесения слоя никеля.

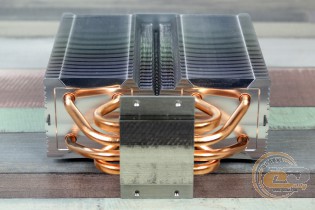

Жесткость конструкции радиатора можно оценить как очень высокую, хотя определить способ крепления алюминиевых пластин к трубкам нам не удалось (скорее всего, это либо плотная механическая фиксация, либо клеевое соединение). Фиксация основания и трубок осуществляется при помощи припоя.

be quiet! SHADOW ROCK SLIM be quiet! SHADOW ROCK SLIM

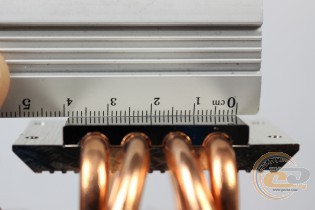

Качество выполнения основания be quiet! SHADOW ROCK SLIM заслуживает похвалы: его поверхность отличается равномерным никелированным покрытием с отличной полировкой. Само оно выполнено в форме квадрата со стороной 40 мм.

be quiet! SHADOW ROCK SLIM be quiet! SHADOW ROCK SLIM

Вентилятор представлен моделью be quiet! SilentWings PWM (BQ SlW3-13525-MR-PWM) с аэродинамической рифленой крыльчаткой. Она имеет несколько нестандартные размеры, а именно 135 x 135 x 22 мм. В целом комплектное решение отличается тихоходностью (скорость до 1400 об/мин), а, следовательно, и невысоким уровнем создаваемого шума (до 23,7 дБ).

Что касается его конструкции, то в основе лежит втулка с винтовой нарезкой, предназначенной для циркуляции масла. Таким образом было создано компромиссное решение, которое является более надежным, чем модели на обычных подшипниках скольжения, а также и более доступным, чем решения с гидродинамическими или шариковыми подшипниками. Время его наработки на отказ составляет 80 000 часов.

Кабель питания длиной 220 мм помещен в тканевую оплетку. На его конце размещен стандартный 4-контактный разъем.

be quiet! SHADOW ROCK SLIM be quiet! SHADOW ROCK SLIM

Вентилятор легко крепится к радиатору с помощью металлических скоб. Наличие в комплекте дополнительной пары данных креплений позволит при желании без проблем установить вторую вертушку с противоположной стороны.

Процесс установки

Процесс установки кулера be quiet! SHADOW ROCK SLIM на разные платформы описан в комплектном руководстве. Ниже приведено наглядное пособие по установке, созданное на основании нашего опыта монтажа данного охладителя на разные платформы.

be quiet! SHADOW ROCK SLIM be quiet! SHADOW ROCK SLIM

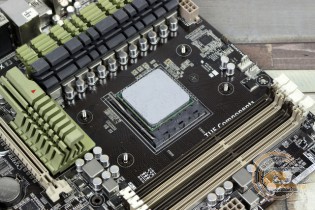

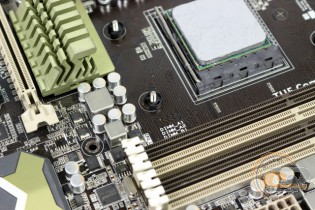

На системных платах для процессоров компании AMD изначально следует демонтировать стандартное крепление. Сзади устанавливаем комплектную усилительную пластину, к которой с лицевой стороны будет крепиться сам охладитель.

be quiet! SHADOW ROCK SLIM be quiet! SHADOW ROCK SLIM

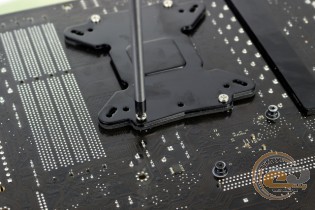

Сквозь отверстия продеваем винты, на которых закрепляем C-образные шайбы. После этого к основанию радиатора прикручиваем Ш-образные крепления, устанавливаем процессор и наносим на него термоинтерфейс. Во время установки охладителя равномерно затягиваем винты с обратной стороны системной платы. С лицевой стороны гайки не используются, так как резьбовые отверстия расположены непосредственно в металлических креплениях.

be quiet! SHADOW ROCK SLIM

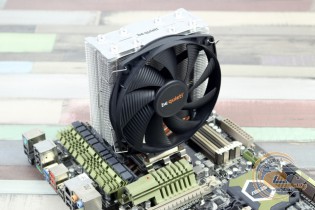

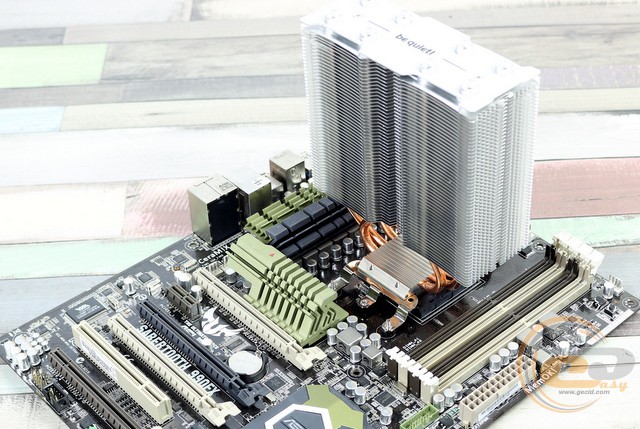

К сожалению, на платформе AMD кулер можно установить только таким способом, как отображено на фотографии, то есть вентилятор будет размещен параллельно слотам расширения.

be quiet! SHADOW ROCK SLIM be quiet! SHADOW ROCK SLIM

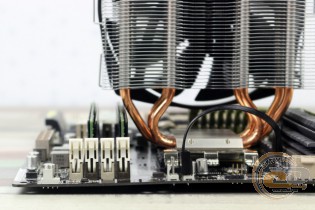

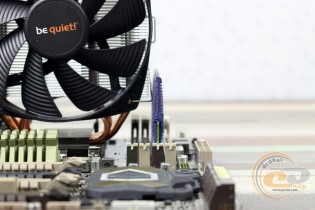

Совместимость с габаритными радиаторами от этого не страдает, а вот ограничение на высоту модулей ОЗУ присутствует. Так, в первый и второй DIMM-слоты поместятся только планки стандартной высоты.

be quiet! SHADOW ROCK SLIM be quiet! SHADOW ROCK SLIM

В последние два разъема можно установить и оверклокерские модули, правда, реализовать их двухканальную работу таким образом не получится.
