Обзор кулера Noctua NH-C12P

Появление кулера с горизонтальной ориентацией вентилятора в ассортименте компании Noctua напрашивалось уже достаточно давно, так как все системы охлаждения ее модельного ряда имеют привычную конструкцию башенного типа. Поэтому кулер Noctua NH-C12P не стал сильной неожиданностью, но его исполнение все же немного удивило.

Зная стратегию австрийской компании, можно было предположить, что ее разработчики постараются приложить все усилия для создания кулера хотя бы не уступающего по эффективности ведущей модели Noctua NH-U12P и, в тоже время, постараются свести к минимуму образование шума. После первого знакомства со спецификацией Noctua NH-C12P бросается в глаза, что масса его радиатора стала меньше, чем у Noctua NH-U12P - 550 г. против 660 г. А, принимая во внимание использование одинаковой модели вентилятора Noctua NF-P12, и более выгодное расположение ребер на Noctua NH-U12P для охлаждения внутрикорпусными воздушными потоками, выходит, что задача у конструкторов очень даже непростая. Получилось ли ее воплотить в жизнь, покажет только тестирование.

Noctua NH-C12P

Полная спецификация:

Модель

Noctua NH-C12P

Поддержка процессорных разъемов

Intel Socket LGA 775, AMD AM2 & AM2+, Intel Xeon опционально, AMD K8 (754, 939, 940) & Socket F опционально

Материал радиатора

Медное основание + алюминиевые пластины + медные тепловые трубки

Размеры радиатора, мм

91 x 152 x 126

Размеры вентилятора, мм

120 x 120 x 25

Напряжение, В

12

Потребляемая мощность, Вт

1,08

Скорость вращения, об/мин

1300

Скорость вращения с L.N.A., об/мин

1100

Скорость вращения с U.L.N.A., об/мин

900

Воздушный поток, м3/ч

92,3 (54,33 CFM)

Воздушный поток с L.N.A., м3/ч

78,5 (46,2 CFM)

Воздушный поток с U.L.N.A., м3/ч

63,4 (37,32 CFM)

Уровень шума, дБ

19,8

Уровень шума с L.N.A., дБ

16,9

Уровень шума с U.L.N.A., дБ

12,6

Тип подшипника

гидравлический SSO подшипник

Разъем питания

3-контактный

Ресурс, часов

150 000

Гарантия

6 лет

Термоинтерфейс

NT-H1

Дополнительно

  • понижающий переходник L.N.A.
  • понижающий переходник U.L.N.A.

Вес (без вентилятора), г

550

Вес (с вентилятором), г

730

Сайт производителя

http://www.noctua.at/

Noctua NH-C12P

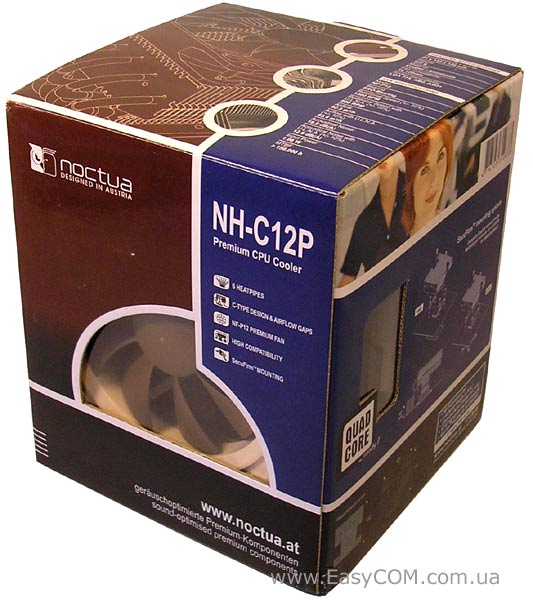

Кулер Noctua NH-C12P упакован в картонную коробку очень похожую на экипировку модели Noctua NH-C12P. Все тоже сине-коричневое оформление, где можно найти и спецификацию, и эскизы системы охлаждения, и узнать о ее основных конструктивных особенностях.

Noctua NH-C12P

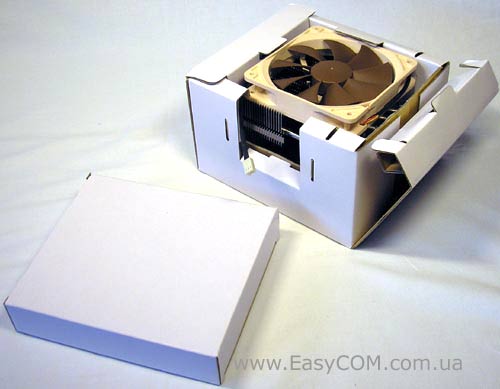

Детали крепления помещены в отдельный пакет, а радиатор с вентилятором зафиксированы в одном картонном блоке.

Noctua NH-C12P

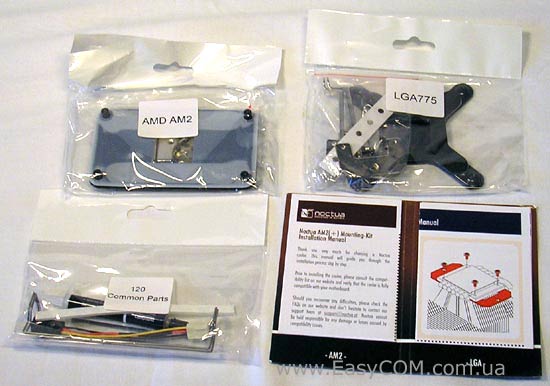

Кулер Noctua NH-C12P имеет крепления, предназначенное только для установки на основные процессорные разъемы Intel Socket LGA 775 и AMD AM2 & AM2+. Кроме того, опционально система охлаждения может комплектоваться креплением к платформам Intel Xeon, AMD K8 (754, 939, 940) и Socket F. Все компоненты очень аккуратно разложены в подписанные пакеты.

Noctua NH-C12P

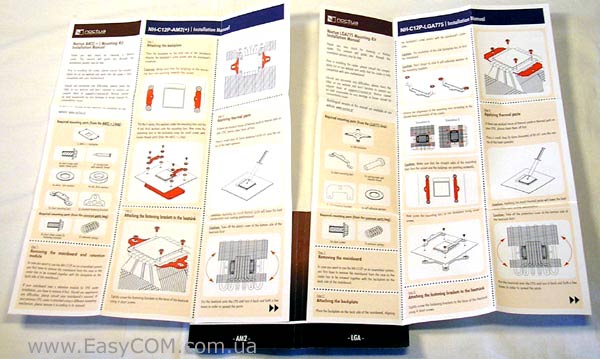

Инструкция по установке очень просто трансформируется из маленькой книжечки в два больших склеенных листа, на которых во всех деталях, поэтапно, показан процесс инсталляции.

Noctua NH-C12P

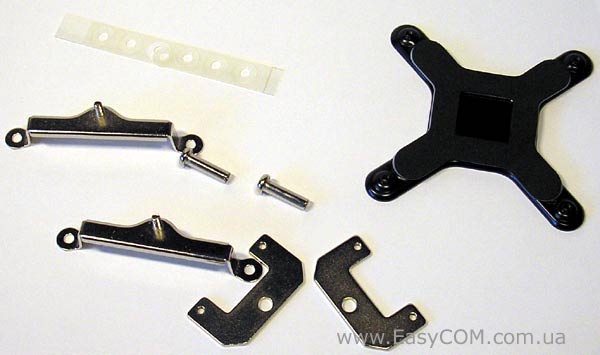

В пакете помеченном «LGA 775» находились: упорная пластина с мягкой прокладкой; две металлические рамки, которые прикручиваются к основанию; две рамки для установки на материнскую плату, два винта с внутренней резьбой; комплект клеящихся прокладок.

Noctua NH-C12P

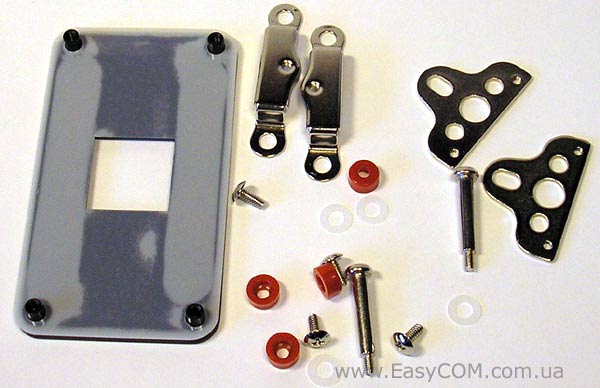

В пакете помеченном «AMD AM2» находились: упорная пластина с плотной диэлектрической прокладкой; две металлические рамки, которые прикручиваются к основанию; две рамки для установки на материнскую плату; два длинных винта; четыре коротких винта; четыре пластиковые шайбы и четыре пластиковые прокладки.

Noctua NH-C12P

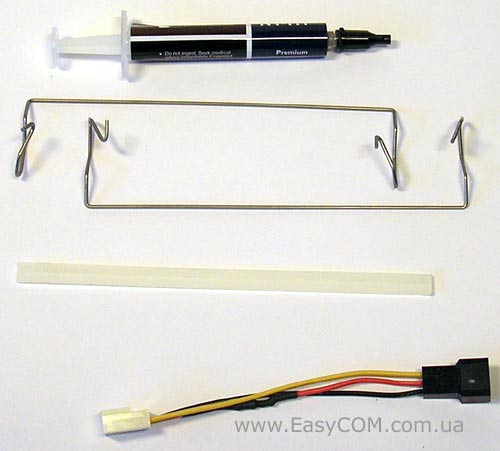

Оставшийся пакет содержал: две проволочные скобы для установки вентилятора; две длинные клеящиеся полоски, которые предусматривается использовать в качестве антивибрационных прокладок между радиатором и вентилятором; неполный тюбик термопасты NT-H1; понижающий переходник L.N.A..

Сразу стоит оговориться, что доставшийся нам тестовый экземпляр кулера Noctua NH-C12P был недоукомплектован некоторыми необходимыми для его установки элементами. В частности, для «полного счастья» не хватало двух пружин и комплекта маленьких винтов.

Noctua NH-C12P

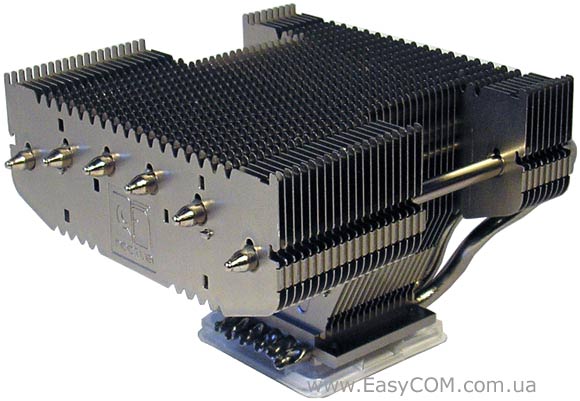

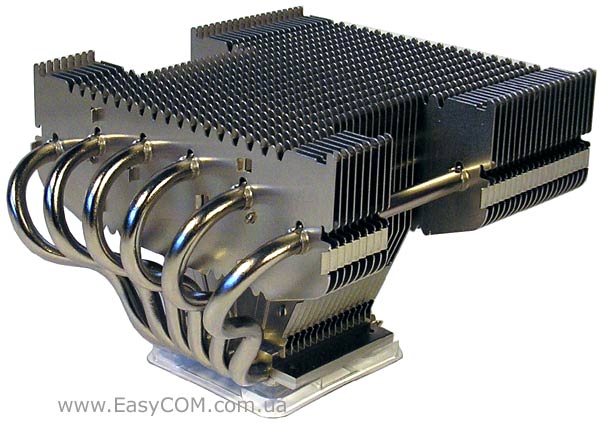

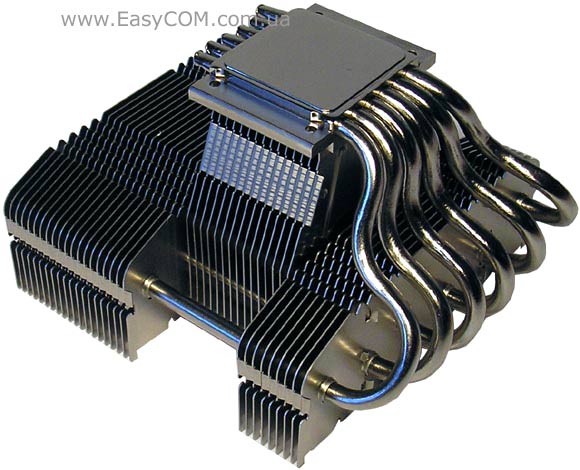

Конструкция кулера Noctua NH-C12P получилась действительно очень непохожей на остальные решения с горизонтальным расположением радиатора. Его радиатор основан на шести С-образных тепловых трубках диаметром 6 мм, выведенных с одной стороны медного основания.

Noctua NH-C12P

Основную площадь рассеивания составляют алюминиевые пластины толщиной 0,5 мм, которые набраны приблизительно с 2,4 мм зазором. Как способ выиграть немного в эффективности охлаждения, а главным образом повысит жесткость конструкции, было принято решение часть пластин продлить аж до основания.

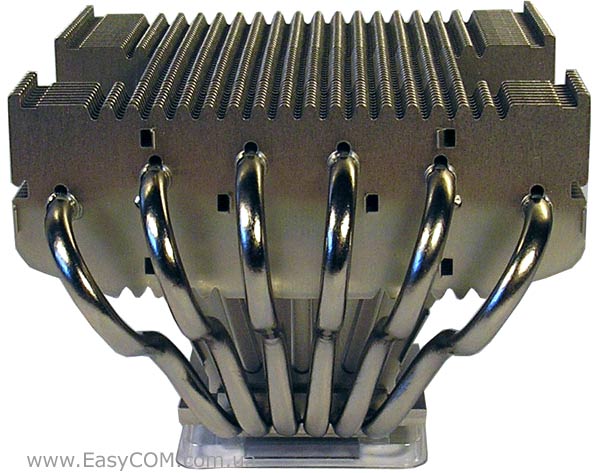

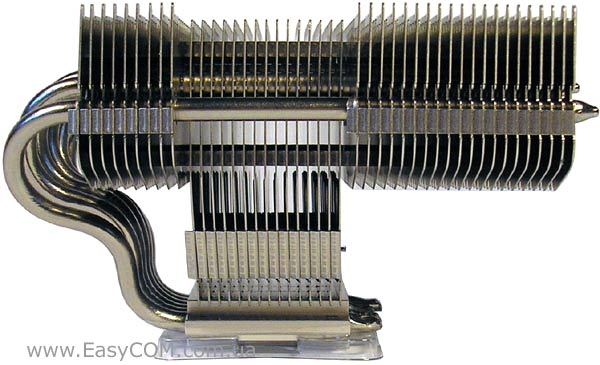

Радиатор конструкторы постарались сделать подлиннее, в итоге его размер равен 152 мм. Причем чтобы сохранить совместимость с материнскими платами, тепловые трубки пришлось порядком изогнуть. Возможно, удлиненные трубки немного потеряют от этого в скорости теплопередачи, но зато внешний вид системы охлаждения Noctua NH-C12P приобрел некоторую грациозность, которой она выделяется из массы других.

Noctua NH-C12P

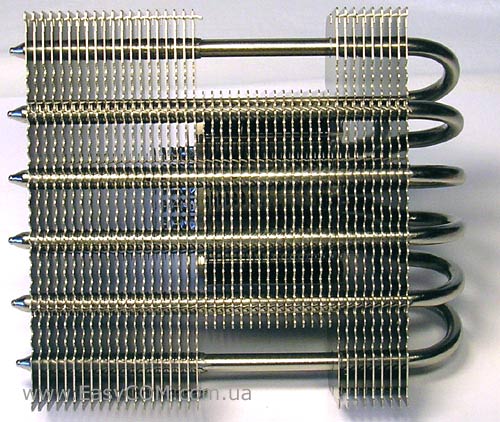

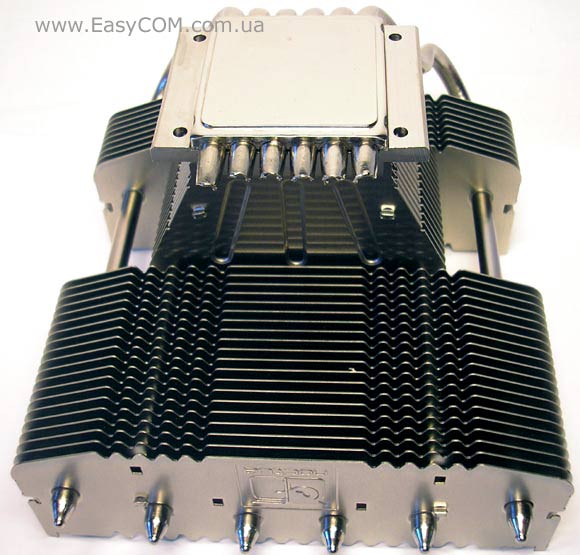

В пакете пластин тепловые трубки располагаются практически равноудалено, что способствует лучшему распределению тепла.

С двух сторон радиатора, напротив основания, алюминиевые ребра укорочены, чтобы можно было легко добраться отверткой к креплению кулера Noctua NH-C12P, а также вентилятор мог лучше охлаждать «околосокетное» пространство.

Noctua NH-C12P

С боковых сторон радиатора Noctua NH-C12P хорошо заметны конвекционные отверстия, которые сделаны во всех пластинах. К тому же верхняя сторона пластин выполнена с учетом всех нюансов установки вентилятора. Для того, чтобы вентилятор четко фиксировался на радиаторе с самого края, предусмотрены специальные «бортики», а для расположения антивибрацинной прокладки рядом имеется «желобок», заметим, что на кулере Noctua NH-U12P такой мелочи еще не было. Ближе к центру пластин форма края становится абсолютно ровной, видимо на случай, когда пользователь решит не использовать уплотнитель, поскольку корпус вентилятора будет прижиматься достаточно плотно к радиатору.

Noctua NH-C12P

Вся оставшаяся часть края пластины выполнена волнообразно с учетом акустической оптимизации воздушного потока.

Noctua NH-C12P

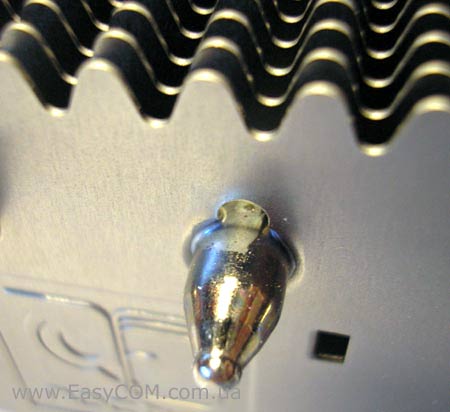

Контакт тепловых трубок с алюминиевыми ребрами надежно пропаян.

Noctua NH-C12P

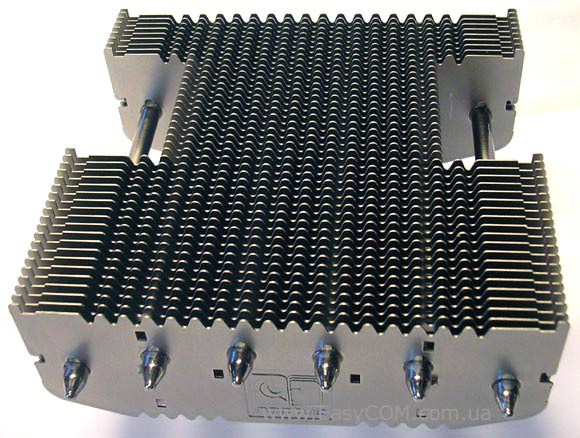

Нижняя часть пластин также имеет волнообразную кромку, но этот факт уже больше можно относить к «декору».

Noctua NH-C12P

Большой зазор между пластинами, и как следствие меньшую общую площадь рассеивания, постарались компенсировать размером самих ребер. И с точки зрения засоряемости пылью такое решение выглядит предпочтительней, чем радиаторы с вдвое меньшим зазором. В итоге заниматься чисткой кулера Noctua NH-C12P можно будет значительно реже.

Noctua NH-C12P

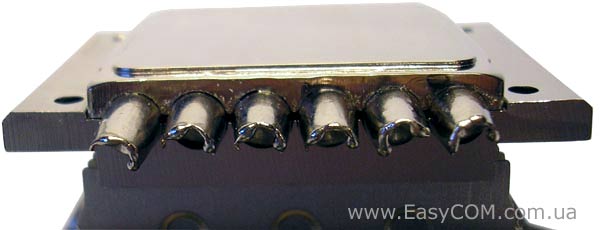

Нижняя часть основания медная и дополнительно никелирована. Для плотности контакта с тепловыми трубками в нем сделаны полукруглые каналы.

Noctua NH-C12P

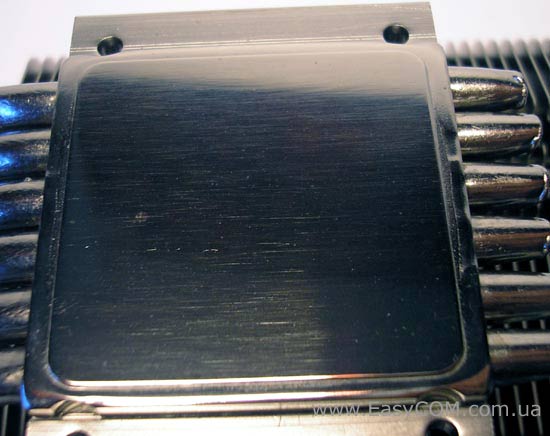

Поверхность основания обработана отлично, хотя на нем можно рассмотреть некоторые царапины.

Noctua NH-C12P

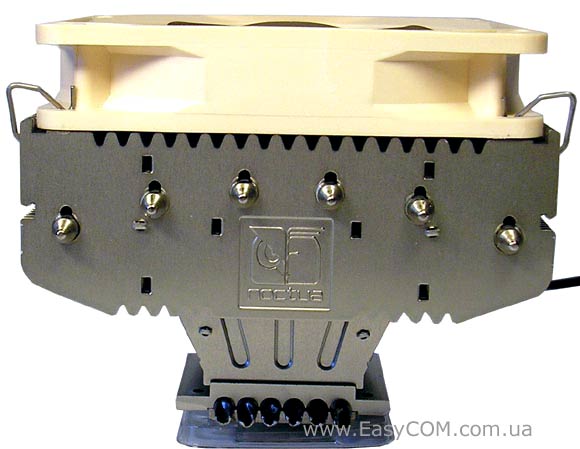

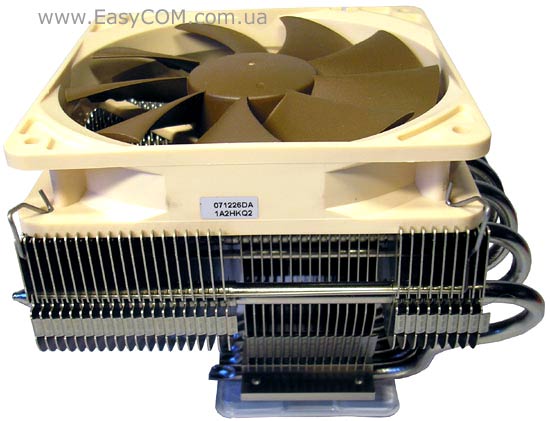

Пакет пластин по габаритам совсем немного превосходит вентилятор, от того проволочные скобы заводятся не под самые крайние ребра, хотя на сложности процесса установки вентилятора это не сильно отражается.

Для охлаждения радиаторный массы в комплекте с кулером идет хорошо знакомая нам модель вентилятора Noctua NF-P12, которую мы уже тестировали и детально рассматривали ее конструктивные особенности в отдельном обзоре.

Noctua NH-C12P

В целом же, для установки на радиатор Noctua NH-C12P подходит любая 120 мм модель вентилятора, не зависимо от размера профиля, так как скобы цепляются за ближние проушины.

Noctua NH-C12P

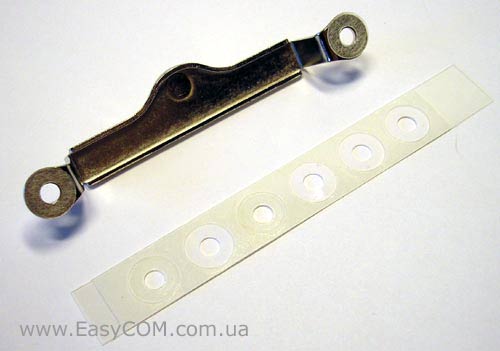

Новым решением стали клеющиеся на металлические рамки диэлектрические прокладки. Это на самом деле очень удобно и в итоге полностью исключает лишнюю возню с прокладками.

Noctua NH-C12P

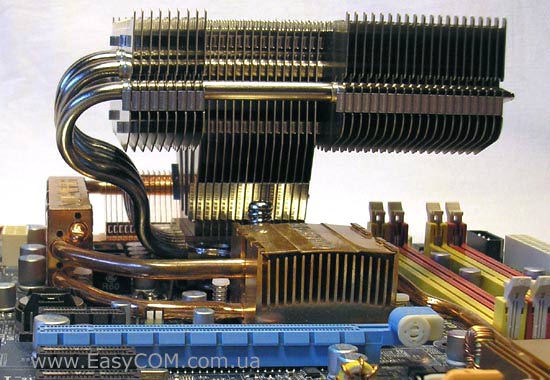

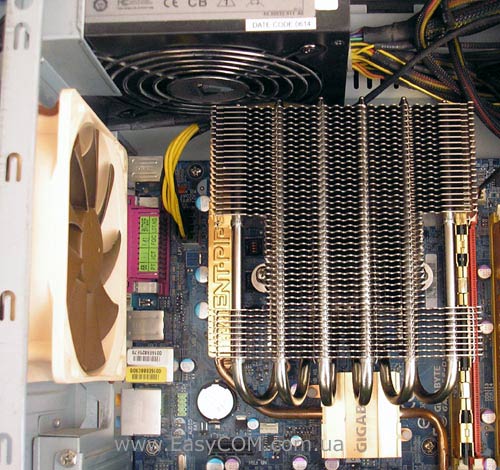

Тепловые трубки действительно не мешают установке, благодаря большому изгибу. Кроме того, расстояние от платы до пакета пластин позволяет достаточно просто устанавливать и снимать модули оперативной памяти.

Noctua NH-C12P

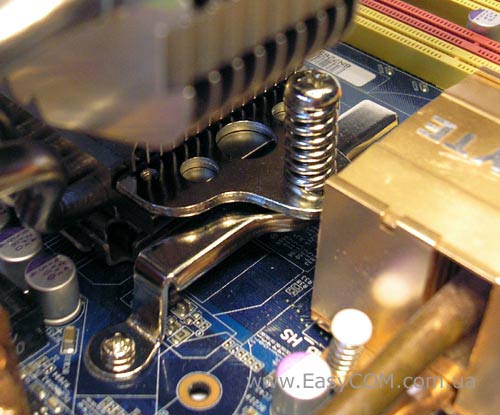

Детали крепления Noctua NH-C12P остались таким же, как и у Noctua NH-U12P (собственно у него они и были частично позаимствованы ввиду отсутствия в комплекте с тестовым образцом).

Noctua NH-C12P

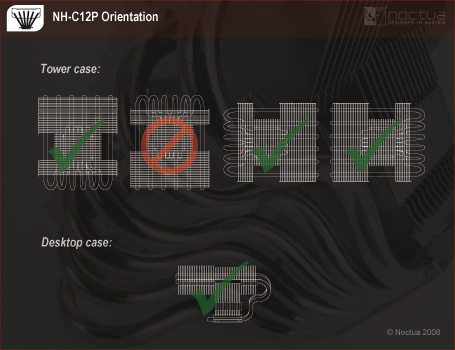

Оптимальным для охлаждения позиционированием можно считать изгибом трубок вниз, так как пластины при этом будут немного охлаждаться и корпусным вентилятором.
