Обзор и тестирование процессорной системы охлаждения Noctua NH-L9x65

Пользователи, собирающие компьютеры в небольших корпусах, наверняка могут поделиться ценным опытом и рассказать о том, насколько рынок компактных комплектующих отличается от ассортимента более привычных для нас компонентов традиционных размеров. Безусловно, при использовании интегрированного видеоядра и боксового охладителя в большинстве случаев не должно возникать никаких трудностей. Но когда речь заходит о применении более производительных комплектующих или обновлении имеющейся системы, тогда уже не все так просто, как может показаться изначально. Возьмем, к примеру, выбор процессорного кулера. В ограниченном по высоте пространстве часто невозможно установить даже Tower-решение небольших размеров, поэтому приходится искать подходящую модель среди более компактных охладителей. Большинство из них представлено откровенно бюджетными моделями, которые по производительности часто находятся на уровне современных боксовых устройств. Но есть среди компактных процессорных систем охлаждения и более производительные модели, отличающиеся низким шумовым фоном и высокой эффективностью.

Noctua NH-L9x65

Примером тому является кулер Noctua NH-L9x65. Несмотря на сравнительно небольшие размеры, он может охлаждать весьма мощные процессоры. Главная особенность данной новинки заключается в ее небольшой высоте (65 мм), а также компактных размерах в целом (95 х 95 мм), что обеспечивает совместимость со всеми близлежащими слотами и разъемами. Насколько такая реализация является удачной, и каковы реальные возможности новинки при охлаждении современных процессоров, мы подробно расскажем в текущем обзоре.

Спецификация

Производитель и модель

Noctua NH-L9x65

Поддержка процессорных разъемов

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA2011-0 / LGA2011-3

Максимальный TDP поддерживаемых процессоров, Вт

AMD

100

Intel

140

Тепловые трубки

Материал

Никелированная медь

Количество

4

Диаметр, мм

6

Материал радиатора

Алюминий

Термоинтерфейс

Термопаста Noctua NT-H1 в шприце

Модель вентилятора

Noctua NF-A9x14 PWM

Напряжение питания вентилятора, В

12

Ток питания, А

0,21

Потребляемая мощность, Вт

2,52

Максимальная скорость вращения вентилятора, об/мин

Без L.N.A.

2500

С L.N.A.

1800

Минимальная скорость вращения вентилятора, об/мин

600

Уровень шума, дБ

Без L.N.A.

23,6

С L.N.A.

14,8

Разъем питания

4-контактный

Воздушный поток, м3/ч (CFM)

Без L.N.A.

57,5 (33,8)

С L.N.A.

40,8 (24)

Размеры вентилятора, мм

92 х 92 х 14

Тип подшипников

SSO2

Время наработки на отказ, ч

150 000

Размеры, мм

Без вентилятора

95 х 95 х 51

С вентилятором

95 х 95 х 65

Вес, г

Без вентилятора

340

С вентилятором

413

Гарантийный срок, лет

6

Сайт производителя

Noctua

Страница продукта

Упаковка и комплектация

Noctua NH-L9x65

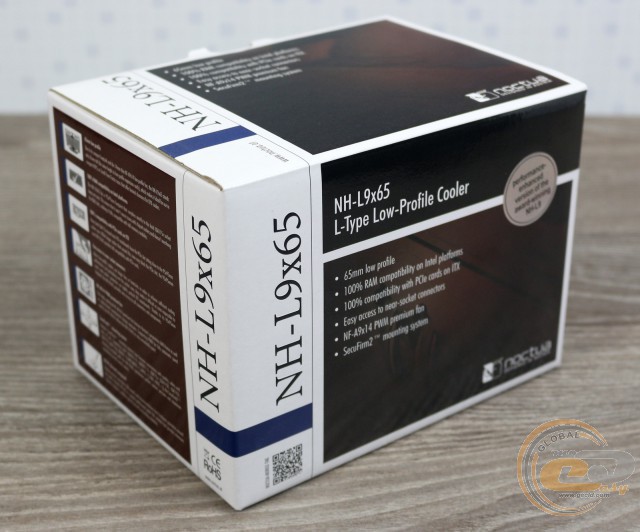

Цветовое исполнение коробки позволяет безошибочно определить производителя помещенного в нее устройства. На самой упаковке присутствует подробное описание кулера Noctua NH-L9x65, предоставляющее потенциальному покупателю возможность изучить мельчайшие особенности новинки, которые выделяют ее на фоне других решений. Так, лицевая сторона сообщает нам, что внутри коробки находится низкопрофильное устройство, имеющее ряд следующих преимуществ:

  • 65mm low profile – высота всего 65 мм позволяет применять кулер в ряде компактных корпусов;
  • 100% RAM compatibility – полная совместимость с модулями памяти любой высоты;
  • 100% compatibility with PCIe cards on ITX – производитель гарантирует, что новинка не будет перекрывать слоты для карт расширения;
  • Easy access to near-socket connectors – применение кулера не затруднит доступ к околопроцессорным разъемам;
  • NF-A9x14 PWM premium fan – для активного охлаждения используется высококачественный низкопрофильный вентилятор Noctua NF-A9x14 PWM;
  • SecuFirm2 mounting system – фирменная система креплений SecuFirm2 обеспечивает отличную совместимость с разнообразными платформами, позволяя без особых трудностей установить кулер.

Noctua NH-L9x65

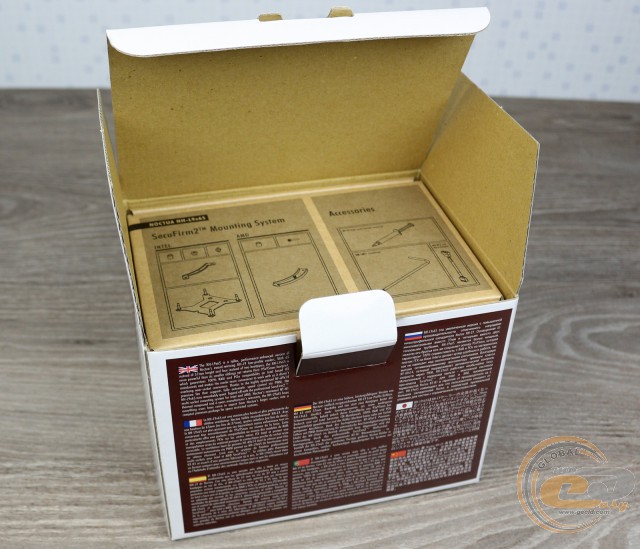

Обратная сторона уже на восьми языках, в том числе и на русском, сообщает нам некоторые дополнительные подробности о новинке. Согласно приведенной здесь информации, она является увеличенной версией кулера Noctua NH-L9, который за несколько лет своего существования получил ряд престижных наград. Высота охладителя была увеличена с 37 до 65 мм, а также удвоилось количество применяемых тепловых трубок. При этом сохранение квадратного профиля размерами 95 х 95 мм обеспечивает ему отличную совместимость с близлежащими слотами, что особенно важно в компактных платах формата Mini-ITX. Также здесь обозначена поддержка ШИМ-регулировки скорости вращения лопастей вентилятора, что положительно влияет на акустические показатели новинки. И, конечно же, никуда не делись две уже ставшие традиционными для всего модельного ряда кулеров Noctua особенности: наличие комплектной высокоэффективной термопасты Noctua NT-H1 и 6-летний гарантийный срок.

Noctua NH-L9x65 Noctua NH-L9x65

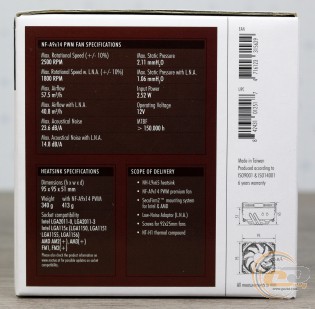

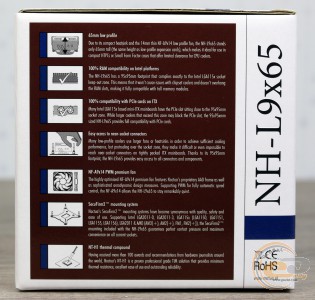

Одна из боковин дублирует список преимуществ Noctua NH-L9x65, описывая их более подробно, правда, только на английском. Вторая же предоставляет исчерпывающую спецификацию устройства и содержит перечень компонентов, входящих в комплект его поставки.

Noctua NH-L9x65

Noctua NH-L9x65

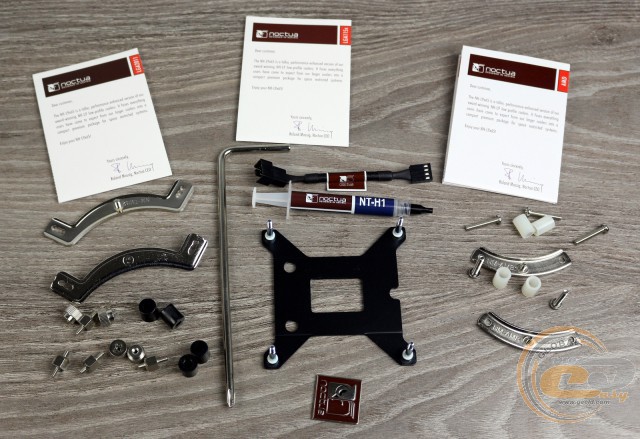

Комплектующие хранятся в полиэтиленовых пакетах и бережно разложены внутри двух картонных коробочек – во всем виден образцовый австрийский подход. В их состав входят как все необходимые компоненты, так и полезные дополнительные, которые в определенных условиях очень даже пригодятся владельцу. Комплектация новинки включает в себя:

  • усилительную пластину для платформы Intel;
  • металлические крепления для разных платформ;
  • набор стоек, гаек и винтов;
  • отвертку;
  • термопасту Noctua NT-H1 в шприце;
  • адаптер для снижения скорости вращения (L.N.A.);
  • металлический логотип Noctua;
  • руководства по установке новинки на разные платформы (AMD, Intel LGA115x и LGA2011).

Noctua NH-L9x65

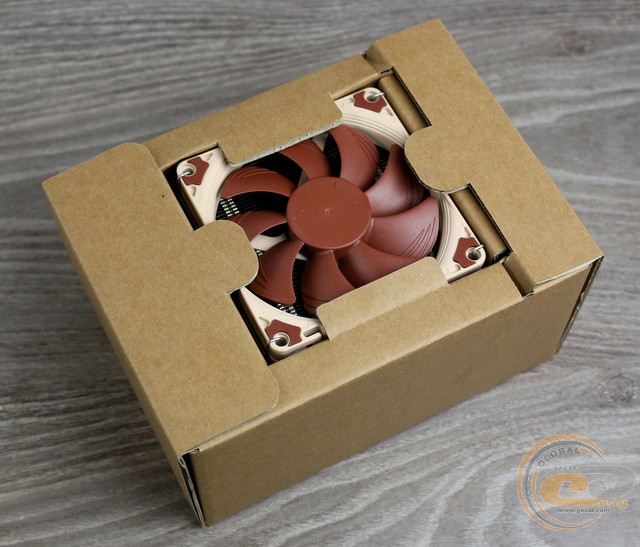

Сам кулер помещен внутрь картонного демпфера, который надлежащим образом справляется со своей главной задачей – обеспечить сохранность находящегося внутри устройства.

Внешний вид и конструкция

Noctua NH-L9x65

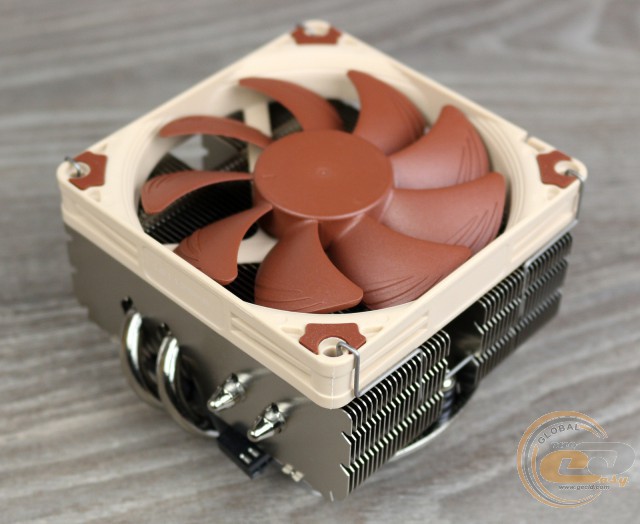

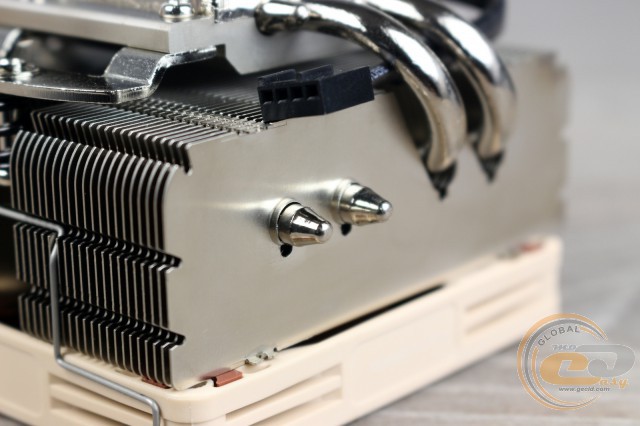

В отличие от Tower-решений, радиатор Noctua NH-L9x65 расположен горизонтально, что связанно с необходимостью обеспечить малую высоту кулера. Сама конструкция включает в себя 4 тепловые трубки диаметром 6 мм, на которые нанизаны 50 алюминиевых пластин. Они имеют толщину 0,45 мм и расположены достаточно плотно – на расстоянии 1,2 мм друг от друга.

Noctua NH-L9x65

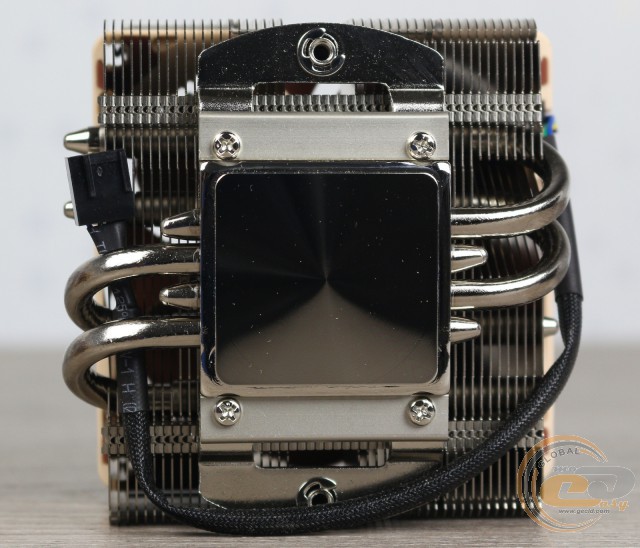

Медный теплосъемник размером 38 х 40 мм, как и трубки, покрыт слоем никеля во избежание окисления. С двух его сторон смонтированы кронштейны с подпружиненными винтами, используемые для установки новинки на системную плату.

Noctua NH-L9x65

Noctua NH-L9x65

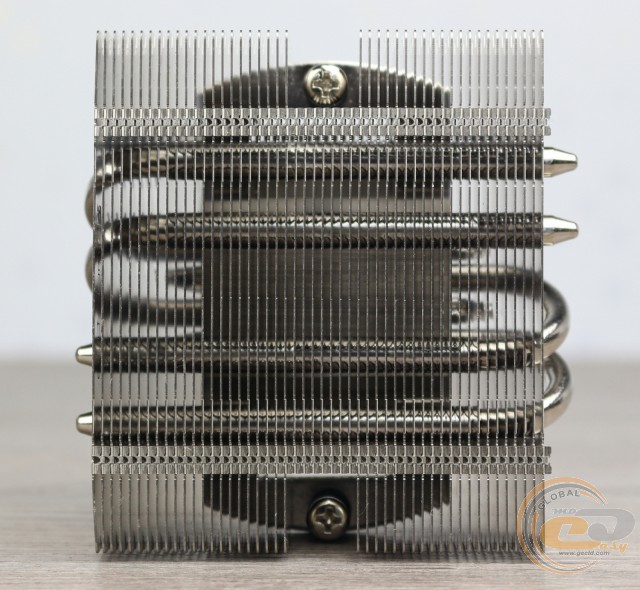

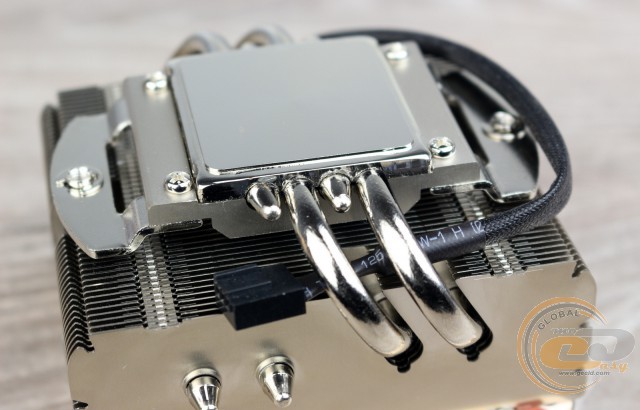

Трубки поочередно пронзают основание таким образом, чтобы осуществлять равномерное распределение тепла по всему радиатору. Для лучшей теплопроводности они пропаяны у основания.

Noctua NH-L9x65

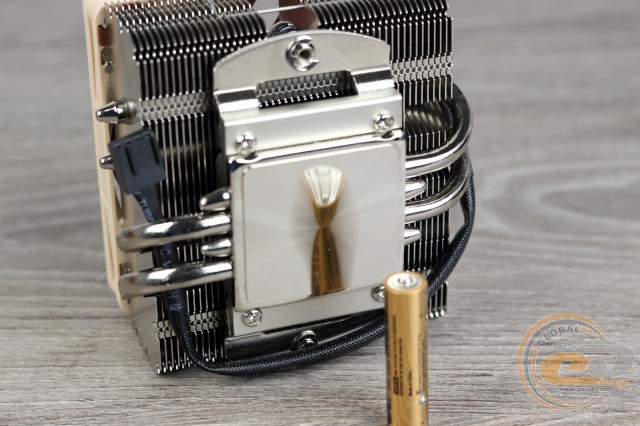

Полировка теплосъемника выполнена качественно, но она отличается от классического подхода в других моделях кулеров, так как основание получило несколько изогнутую форму.

Noctua NH-L9x65

Noctua NH-L9x65

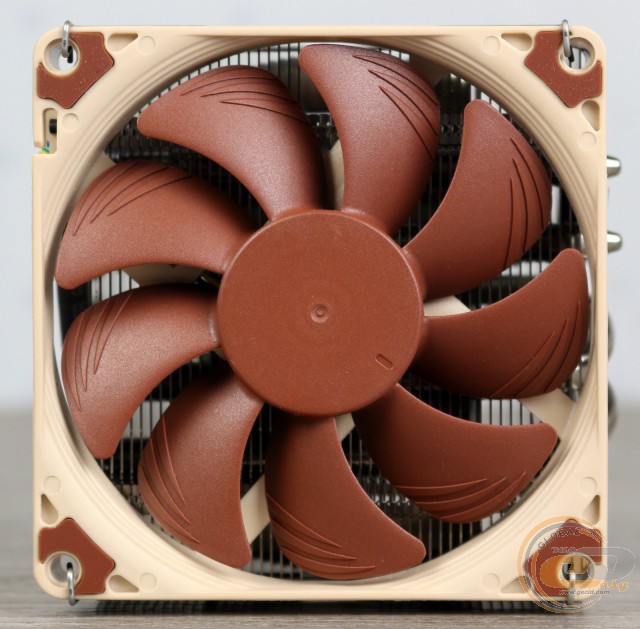

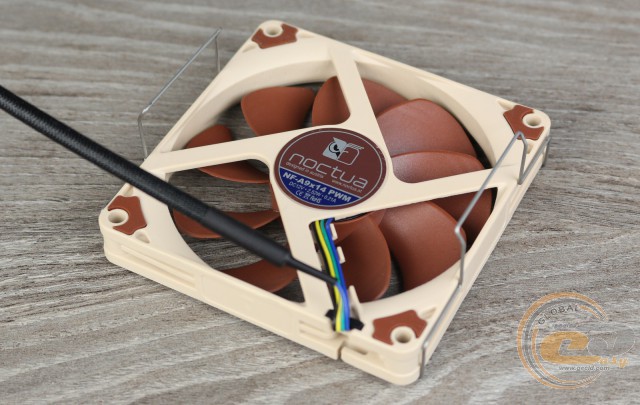

Для активного перемещения воздуха используется низкопрофильный 92-мм вентилятор Noctua NF-A9x14 PWM высотой всего 14 мм. Его показатели несколько отличаются от одноименной вертушки, доступной в розничной продаже. Так, максимальная скорость вращения была увеличена с 2200 об/мин до 2500 об/мин, что отразилось и на других сопутствующих величинах. Объясняется данная особенность очень просто: производитель решил повысить максимальную эффективность охлаждения, выбрав для этого единственный возможный без увеличения размеров кулера способ.

Noctua NH-L9x65

Вентилятор Noctua NF-A9x14 PWM обладает рядом преимуществ, характерных для большинства пропеллеров данного производителя. К ним можно отнести использование самостабилизирующихся подшипников второго поколения (SSO2), которые гарантируют внушительное время наработки на отказ – 150 000 часов. Также следует отметить применение технологии акустической оптимизации AAO (Advanced Acoustic Optimisation), включающей в себя три составляющие, позитивно влияющие на уровень шума вентилятора. Еще одной интересной особенностью данного решения выступает технология Flow Acceleration Channels, суть которой заключается в наличии специальных каналов, позволяющих уменьшить шум вихревого воздушного потока и повысить эффективность работы вентилятора. Более подробно о данных особенностях пропеллеров компании Noctua вы можете узнать из соответствующего обзора.

Noctua NH-L9x65

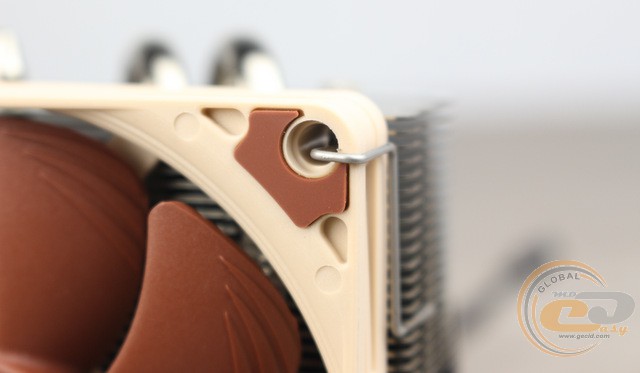

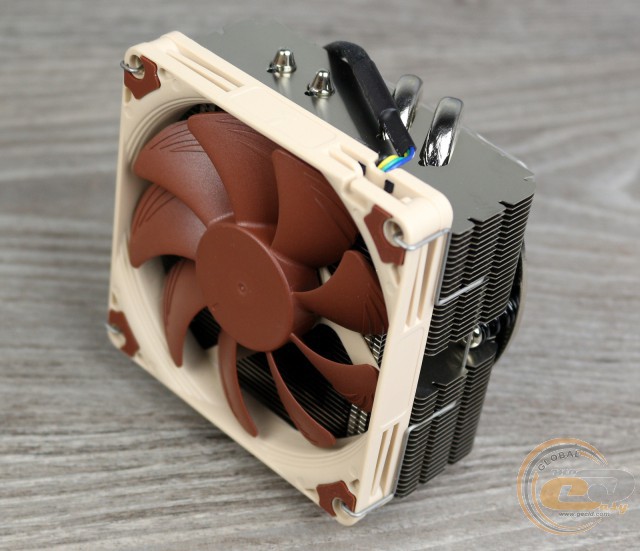

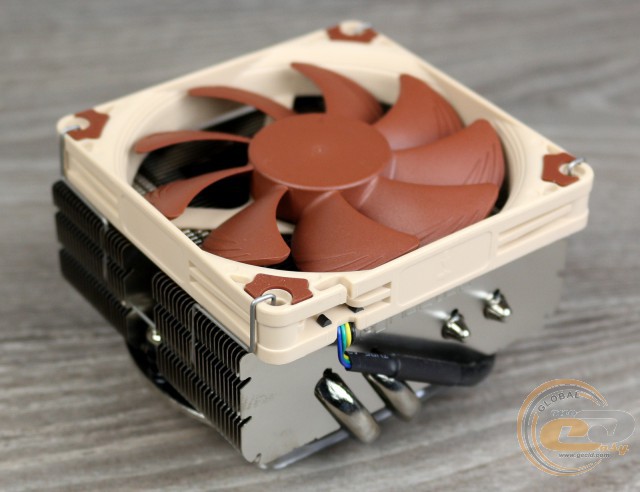

К радиатору вентилятор крепится с помощью двух металлических скоб, обеспечивающих хорошую прижимную силу. В сборе новинка имеет приятный и узнаваемый вид, не позволяющий перепутать ее с решениями других производителей.
