Тестирование кулера Noctua NH-U12P SE2

01-07-2010

Совсем недавно мы рассматривали один из способов модернизации кулера за счет установки второго вентилятора на примере модели Noctua NH-U9B SE2. Систему охлаждения, которую мы протестируем сегодня, Noctua NH-U12P SE2 постигла та же участь. Новая модель получилась в большей степени за счет доукомплектации еще одним 120 мм вентилятором Noctua NF-P12 хорошо знакомой башенной системы охлаждения Noctua NH-U12P. Причем после этого, одновентиляторная модель Noctua NH-U12P была исключена из модельного ряда австрийской компании. Таким образом, давайте рассмотрим замену довольно популярного в последнее время кулера компании Noctua.

Noctua NH-U12P SE2

Полная спецификация Noctua NH-U12P SE2:

Модель

Noctua NH-U12P SE2

Поддержка процессорных разъемов

Intel LGA1366, LGA1156, LGA775 & AMD AM2, AM2+, AM3

Материал радиатора

Медное основание + алюминиевые пластины + медные тепловые трубки

Размеры радиатора, мм

158х126x71

Размеры кулера, мм

158х126х120 (95)

Размеры вентиляторов, мм

2x 120x120x25

Напряжение, В

12

Скорость вращения вентиляторов, об/мин

900~1300

Воздушный поток, м3

63,4~92,3

Уровень шума, дБ

12,6~19,8

Потребляемая мощность, Вт

2х 1,08

Тип подшипника

гидродинамический SSO

Разъем питания

3-контактный

Ресурс, часов

150 000

Термоинтерфейс

NT-H1

Дополнительно

 Две пары понижающих переходников питания U.L.N.A и L.N.A
4х винта
1х отвертка
Разветвитель на два разъема питания
1х металлический значок

Вес (без вентилятора), г

600

Вес (с одним и двумя вентиляторами), г

770/940

Гарантия, лет

6

Сайт производителя

http://www.noctua.at/

Упаковка нового кулера Noctua NH-U12P SE2 не претерпела больших изменений. Она выполнена в привычных рыже-синих тонах с достаточно большим информативным наполнением.

С боковой стороны упаковки указаны основные габариты кулера Noctua NH-U12P SE2 и показана схема его установки. Здесь же можно найти очень лестный отзыв сайта iXBT.com о превосходном балансе показателей кулера Noctua NH-U12P во всех функциональных режимах. Несмотря на то, что кулер видоизменился, как и в случае с Noctua NH-U9B SE2, компания Noctua использует отзывы об одновентиляторном предшественнике, так как отличий на самом деле оказывается немного.

С обратной стороны упаковки перечислены основные достоинства кулера Noctua NH-U12P SE2, к числу которых производитель причислил: наличие двух вентиляторов, высокоэффективный термоинтерфейс Noctua NT-H1 и универсальный тип крепления, который позволяет устанавливать кулер на все современные платформы.

Кроме того, на упаковке Noctua NH-U12P SE2 можно найти уже традиционный комментарий на русском языке.

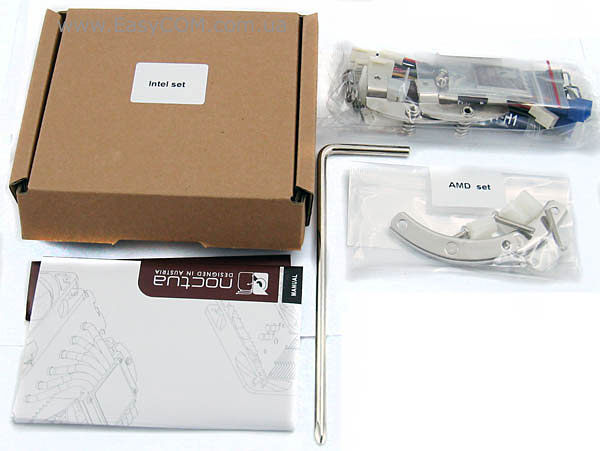

Комплектация кулера Noctua NH-U12P SE2 аккуратно разложена по пакетам. Среди них можно найти отвертку и инструкцию на двух листах.

Крепление к платформам Intel универсально для процессорных разъемов LGA1366, LGA1156 и LGA775, которые отличаются в основном расстоянием между монтажными отверстиями. Инженеры компании Noctua решили эту проблему сделав по три набора отверстий в упорной пластине и крепежной рамке.

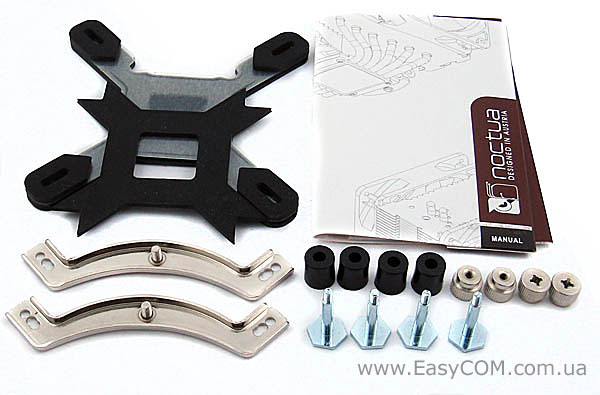

Крепление состоит из упорной пластины, двух металлических рамок, четырех винтов и четырех ручных гаек.

Для платформы AMD крепление также универсальное, но больше потому, что внешних различий между процессорными разъемами AMD AM2, AM2+ и AM3 вовсе нет.

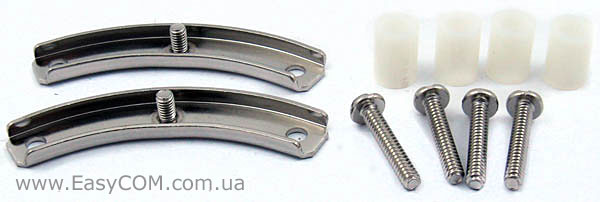

Набор крепления для платформы AMD включает две металлические рамки, четыре винта и четыре пластиковые подставки.

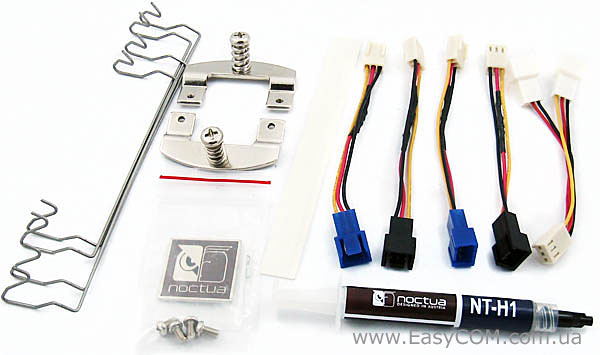

Кроме того, в комплектацию кулера Noctua NH-U12P SE2 попали:

  • Четыре скобы для установки двух вентиляторов;
  • Часть крепления, которая прикручивается к кулеру;
  • Четыре винта;
  • Тюбик с термопастой Noctua NT-H1;
  • Четыре переходника понижающих скорость вращения вентиляторов U.L.N.A и L.N.A, плюс разветвитель;
  • Значок.

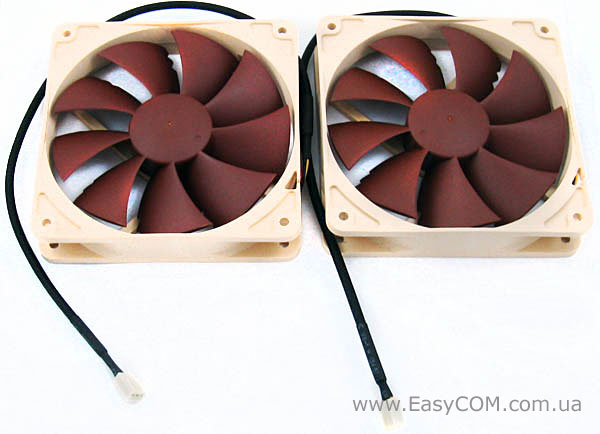

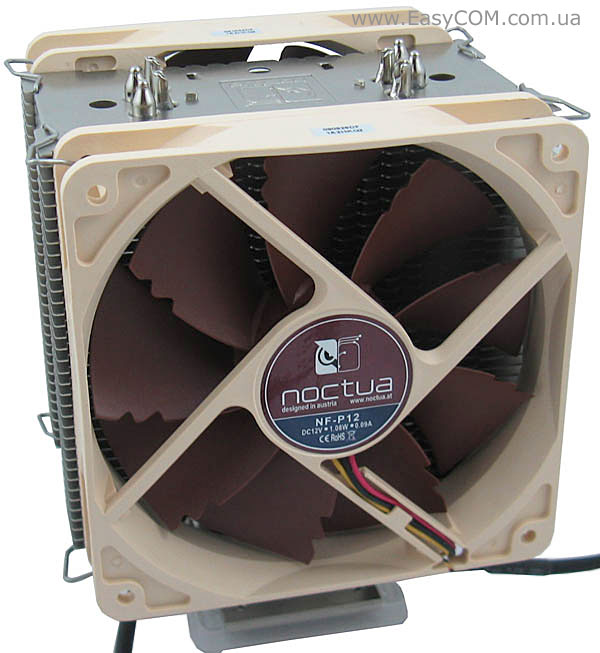

Для охлаждения кулера Noctua NH-U12P SE2 предусматриваются два вентилятора Noctua NF-P12. Для вентилятора Noctua NF-P12 свойственен целый ряд технических инноваций, которые призваны уменьшить уровень шума, увеличить воздушный поток и увеличить долговечность. Эта модель вентилятора одинаково хорошо зарекомендовала себя, как при охлаждении процессорных систем охлаждения, так и при создания корпусной вентиляции.

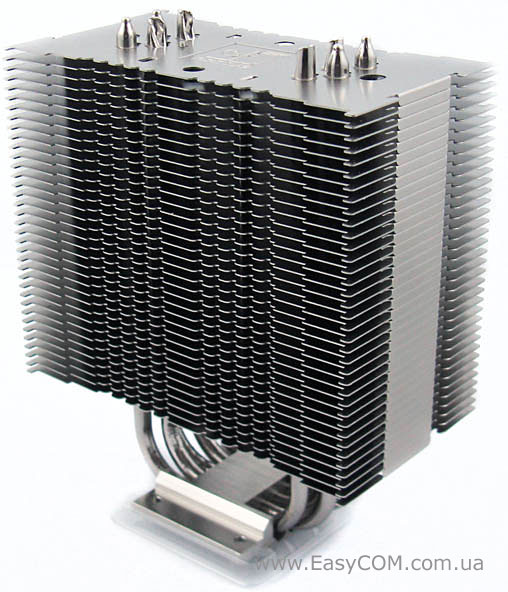

Если сравнивать радиатор нового кулера Noctua NH-U12P SE2 с его предшественником Noctua NH-U12P, то, наверное, явных отличий найти не удастся. Это все та же проверенная конструкция башенного типа на U-образных тепловых трубках. Зазор между алюминиевыми пластинами радиатора составляет около 2,5 мм, а это означает, что он в меньшей степени подвержен засорению пылью.

Края пластин радиатора выполнены волнообразно, что позволяет уменьшить уровень шума при рассечении воздушного потока.

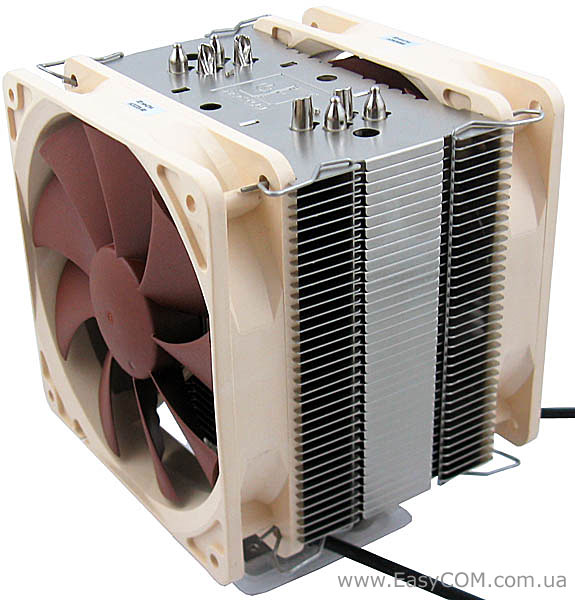

«Один качественный вентилятор хорошо, а два еще лучше» - видимо примерно так думали конструкторы, когда решили дооснастить свой популярный кулер вторым вентилятор. Из теории мы знаем, что два параллельно установленных вентилятора увеличивают воздушное давление, но не воздушный поток.

В случае, когда радиатор очень габаритный или имеет плотный пакет пластин, воздушный поток вентилятора уменьшается, так как часть энергии затрачивается на создание воздушного давления. Радиатор кулера Noctua NH-U12P имеет не маленькие размеры, но благодаря не очень большой длине и достаточному зазору между пластинами, нет необходимости в создании очень сильного давления воздуха. Как же отразилась установка второго вентилятора на эффективности кулера Noctua NH-U12P SE2 можно будет узнать чуть ниже.

Скорость вращения вентиляторов Noctua NF-P12 составляет 1300 об/мин, при этом уровень шума на этой скорости равен 19,8 дБ. Подобный уровень можно считать низким, но, все же, слышимым. Сделать уровень шума вентиляторов еще меньше можно с помощью переходников питания L.N.A. (Low-Noise Adaptor) и U.L.N.A. (Ultra-Low-Noise Adaptor).

Их можно легко отличить по цвету разъемов: черный - L.N.A., синий - U.L.N.A. Черный переходник ограничивает скорость вращения до 1100 об/мин, при этом воздушный поток уменьшится с 92,3 м3/ч до 78,5 м3/ч. Второй, синий переходник U.L.N.A., способен уменьшить скорость вращения до 900 об/мин, при этом уровень шума должен снизится до 12,6 дБ, но и максимальный воздушный поток при этом уменьшится до 63,4 м3/ч.

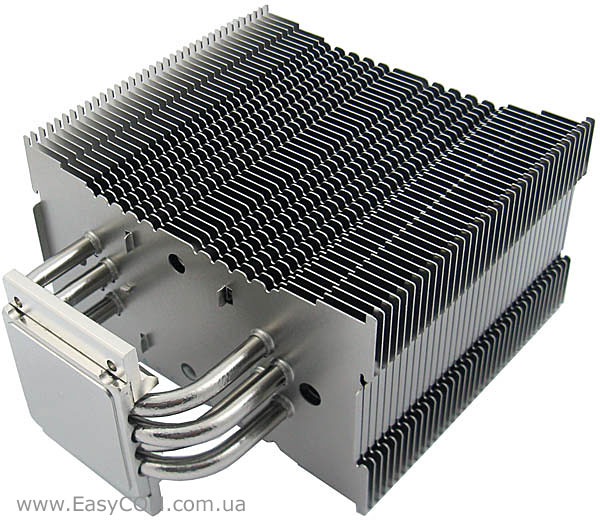

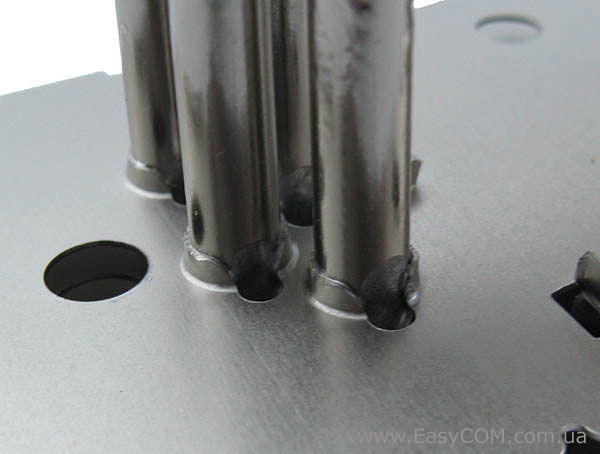

Тепловые трубки и пластины на кулере Noctua NH-U12P SE2 качественно спаяны, что должно положительно отразиться на уровне его эффективности.

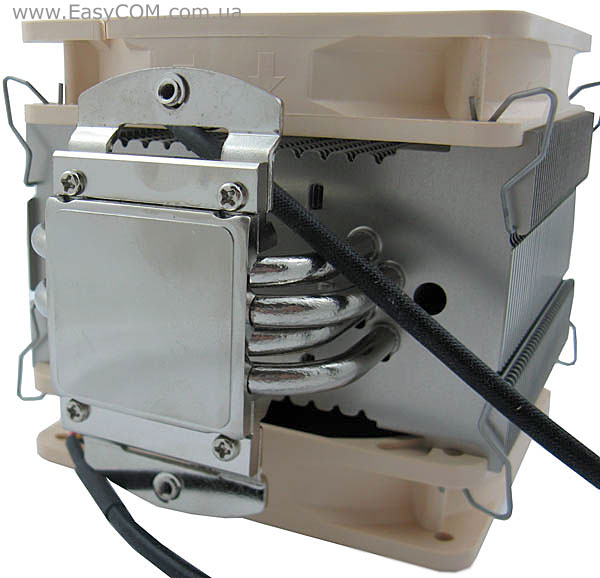

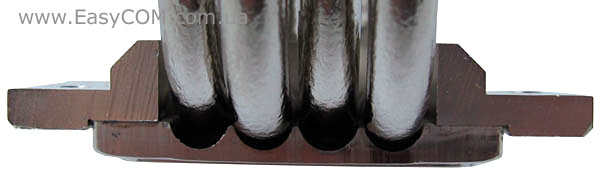

Медное основание кулера Noctua NH-U12P SE2 никелировано. Для лучшего контакта тепловых трубок с основанием в последнем сделаны желоба. Причем трубки и основание для большей надежности также спаяны.

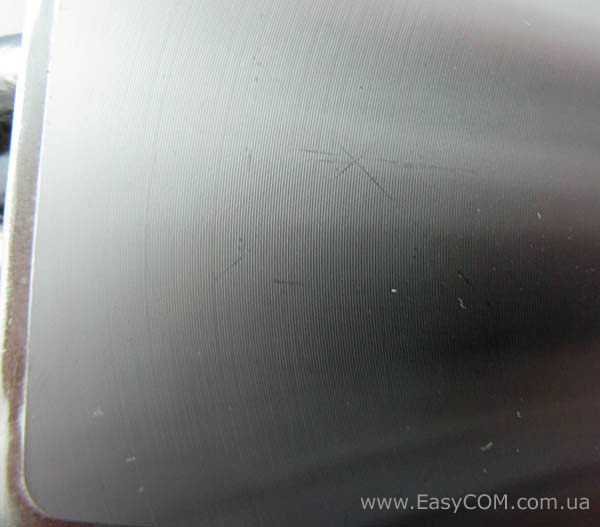

На поверхности поникелированного медного основания можно разглядеть явные следы обработки, наличие которых и приходится смягчать качественным и эффективным термоинтерфейсом из комплекта.

Система крепления нового кулера Noctua NH-U12P SE2 претерпела несколько усовершенствований, по сравнению с предшественником Noctua NH-U12P. Таким образом, для крепежа используются рамки с подпружиненными винтами, которые выполнены несъемными. Этот факт на порядок упрощает процесс «наживления» винтов.

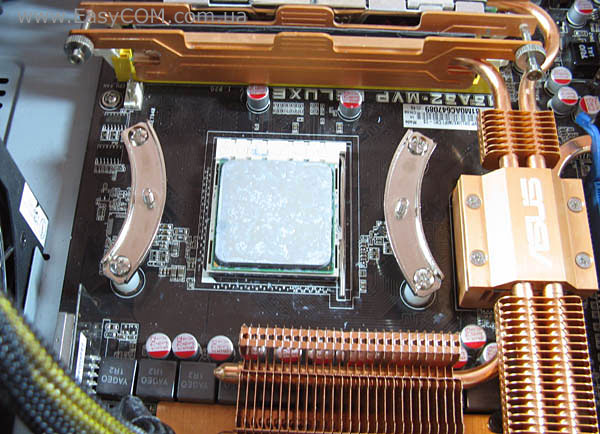

Плюсом крепления нового кулера Noctua NH-U12P SE2 для платформ AMD можно считать тот факт, что при его установки совершенно не нужно извлекать материнскую плату из корпуса. Крепежные рамки прикручиваются прямо к упорной пластине материнской платы.

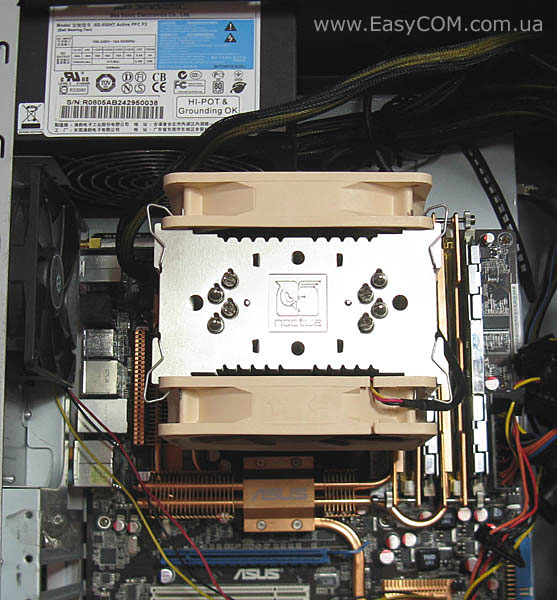

У крепления кулера Noctua NH-U12P SE2 есть и ощутимый недостаток: на платформах AMD кулер Noctua NH-U12P SE2 нельзя развернуть в сторону боковой панели. Раньше эта проблема решалась за счет дополнительных рамок крепления. Конечно, процесс установки в итоге стал проще, но с практической точки зрения лучше бы иметь возможность правильно позиционировать кулер в корпусе.

Частично недостаток, приведенный выше, должен компенсировать второй вентилятор, но это решение уже не такое универсальное. Как на самом деле отразилось подобное ориентирование, можно будет выяснить во время тестирования.

Крепление для платформы Intel у Noctua NH-U12P SE2 также претерпело значительные изменения по сравнению с креплением Noctua NH-U12P. В итоге оно стало поддерживать одновременно три платформы: Intel LGA 775, LGA1366 и LGA1156.

Крепежная рамка на материнскую плату устанавливается достаточно просто, но сначала, все же, придется изъять материнскую плату из корпуса, для того, чтобы подложить упорную пластину. С обратной стороны упорной пластины нужно будет вставить и длинные винты.

Для большего удобства гайки, которыми прикручиваются металлические рамки, выполнены большими. Их можно затягивать просто руками, но подтянуть для большей надежности, конечно же, стоит отверткой.

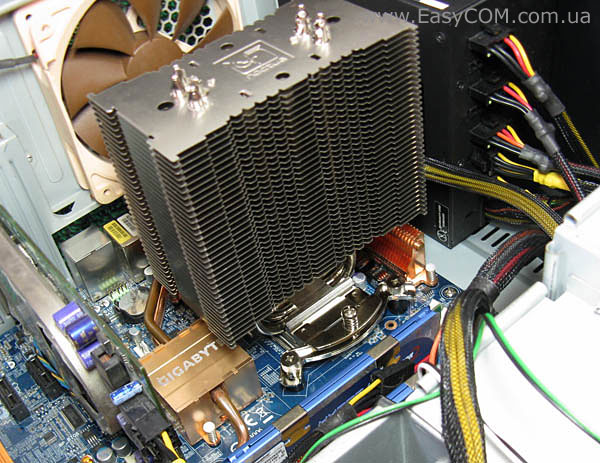

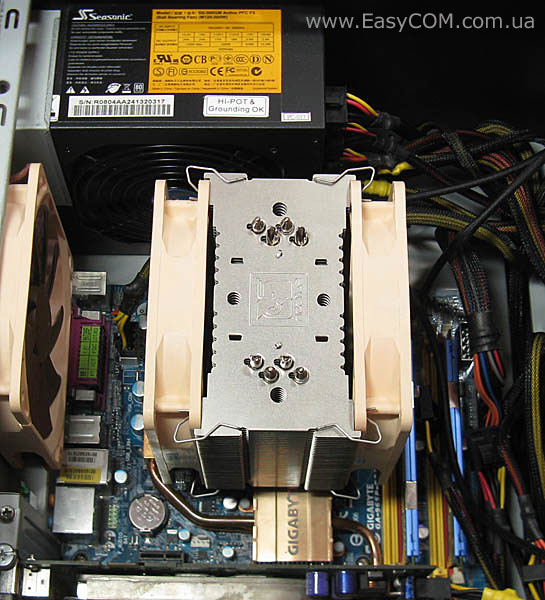

После того, как рамка крепления будет смонтирована, материнскую плату можно установить в корпус. В отличие от платформ AMD, на платформах Intel систему охлаждения можно позиционировать по-разному, что повышает универсальность Noctua NH-U12P SE2.
