Обзор кулера Thermalright XP-120

В этом обзоре мы предлагаем рассмотреть систему охлаждения с горизонтальной установкой вентилятора Thermalright XP-120. Мы проводим далеко не первое тестирование кулера компании Thermalright и фактически во всех случаях мы имели возможность убедится в высокой производительности и качественном изготовление этих устройств, надеемся и герой этого обзора не станет исключением.

Thermalright XP-120

Полная спецификация кулера Thermalright XP-120:

Модель

Thermalright XP-120

Поддержка процессорных разъемов

Intel LGA 775
AMD Socket 754/939/940/AM2 (опционально)

Поддержка процессоров

Все модели Intel
Все модели Athlon64 / FX / X2 / Opteron

Размеры радиатора (Д х Ш х В), мм

110 x 125 x 63

Вентилятор

Отсутствует
(Рекомендован 120 мм Panaflo FBA12G12L1A)

Термоинтерфейс

«The Chill Factor» в шприц-тюбике

Вес, г

367

Сайт производителя

http://www.thermalright.com/

Thermalright XP-120

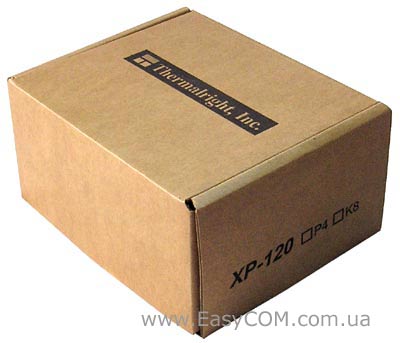

Снова нельзя сказать, что компания Thermalright изменила своим принципам и упаковала кулер Thermalright XP-120 в яркую и красочную коробку. Все те же светло-коричневые тона невзрачной картонной коробки, но теперь уже с надписью XP-120 на боковой стороне. Еще на упаковке имеются «чекбоксы» с помощью которых указывается наличие в комплекте опционального крепления для процессорных разъемов Socket 478 (P4) и Socket 754/939/940/AM2 (K8). В тестируемом кулере было только базовое крепление для материнских плат с разъемом LGA 775.

Thermalright XP-120

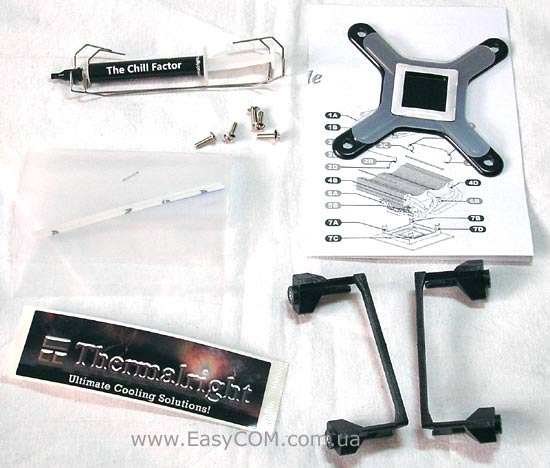

В комплект к кулеру Thermalright XP-120 прилагается:

  • небольшая инструкция по установке;
  • упорная пластина для LGA 775;
  • две пластиковые рамки для установки кулера;
  • четыре винта;
  • две проволочные скобы для установки 120 мм вентилятора;
  • две резиновые полоски, выполняющие роль демпфирующих прокладок для вентилятора;
  • шприц-тюбик с термопастой «The Chill Factor»;
  • наклейка с надписью «Thermalright».

Thermalright XP-120

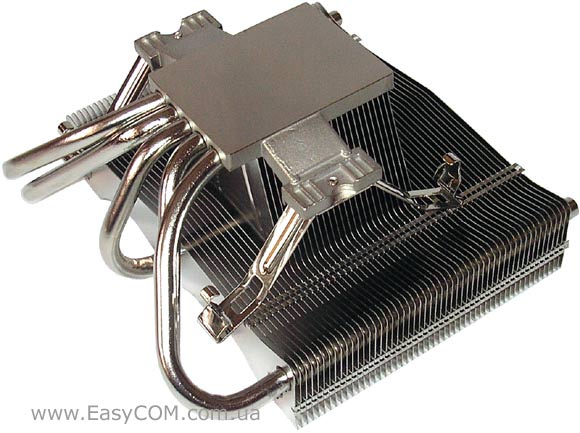

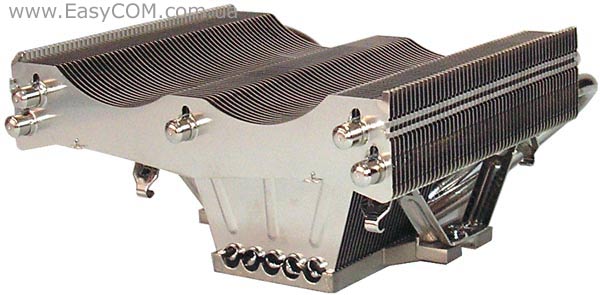

Система охлаждения Thermalright XP-120 не является какой-то совершенно новой разработкой. Ее выпускают с 2004 года, что по современным меркам развития мира систем охлаждения является достаточно длительным сроком, за который она успела «притереться» и стать более узнаваемой для энтузиастов. К тому же, несмотря на это, в актуальности подобной конструкции сегодня нет никаких сомнений. Главным положительным качеством Thermalright XP-120 является низкая высота радиатора (63 мм), по сравнению с производительными кулерами на тепловых трубках с горизонтальной установкой вентилятора, такими как Thermaltake BigTyp 120 VX, Thermalright SI-128, ASUS Triton 75. Изначально предполагалось, что конструкция Thermalright XP-120 позволит максимально улучшить охлаждения околопроцессорного пространства материнской платы, к которому относится узел питания процессора, радиатор чипсета, если тот расположен недалеко и, возможно, оперативная память. Видимо, по этой причине, а также из-за малого зазора между алюминиевыми пластинами, производитель порекомендовал устанавливать высокопрофильный 120 мм вентилятор Panaflo FBA12G12L1A, который имеет выдающуюся характеристику статического давления 3,3 мм вод. ст. и создает большой воздушный поток в 68,9 CFM.

Thermalright XP-120

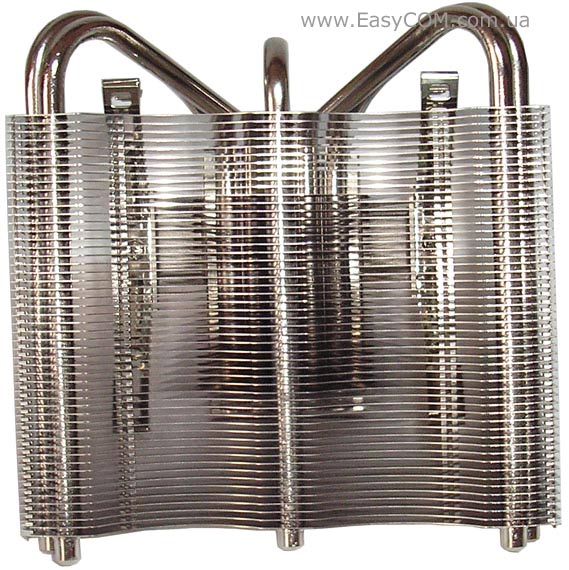

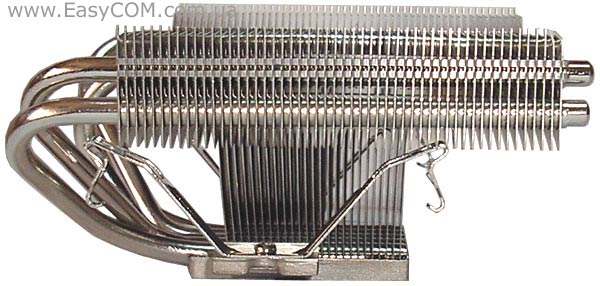

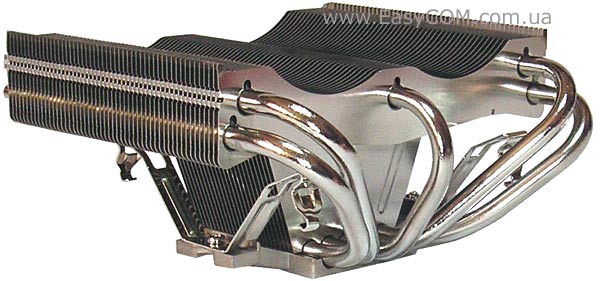

Thermalright XP-120 основан на пяти 6 мм тепловых трубках, причем к боковым сторонам пакета алюминиевых пластин подводится по две трубки. Равномерно развести трубки по всему пакету не позволил тип крепления, так как к защелкам, которые находятся возле основания, нужно будет еще как-то добираться в процессе установки на платформу.

Thermalright XP-120

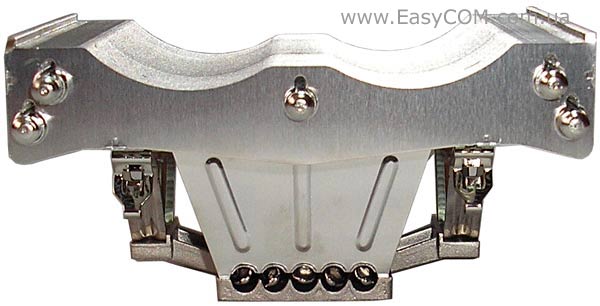

Тепло от основания кулера Thermalright XP-120 к алюминиевым пластинам передается не только тепловыми трубками, а и за счет непосредственного контакта пакета пластин центральной части с основанием.

Thermalright XP-120

Между алюминиевыми пластинами сделан очень небольшой зазор, приблизительно равный 1,5 мм.

Thermalright XP-120

С двух сторон основания Thermalright XP-120 крепятся две прижимные клипсы.

Thermalright XP-120

Вес системы охлаждения Thermalright XP-120 составляет 367 г, что по современным меркам очень мало, хотя при этом не нужно забывать об отсутствии на ней вентилятора, который утяжелит конструкцию примерно на 150 грамм.

Thermalright XP-120

Поверхность медного основания покрыта никелем.

Thermalright XP-120

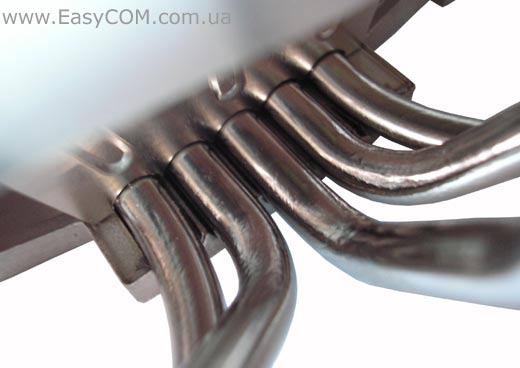

Для лучшего теплообмена с трубками в основании кулера Thermalright XP-120 сделаны полукруглые желоба, а сам контакт пропаян.

Thermalright XP-120

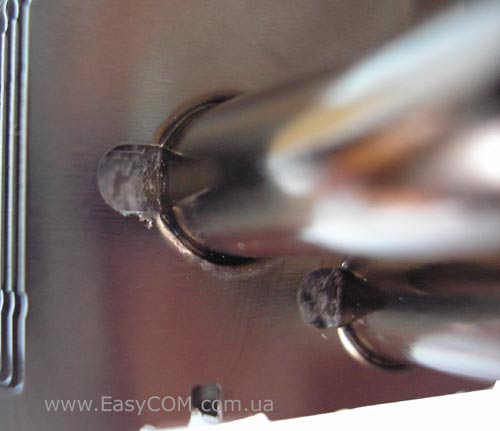

В месте соединения тепловых трубок и алюминиевых пластин видны лишь следы термоинтерфеса, скорее всего термоклея.

Thermalright XP-120

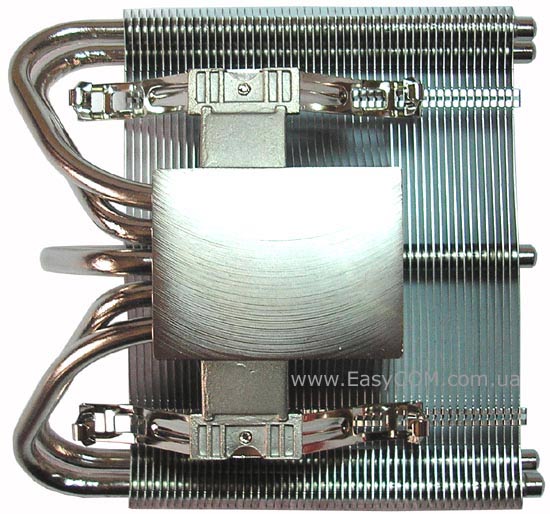

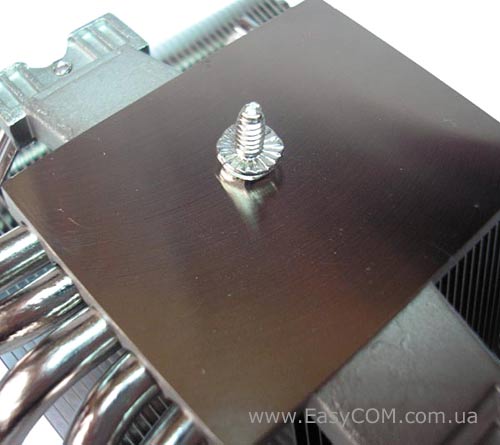

На поверхности основания заметны лишь незначительные последствия обработки фрезой.

Thermalright XP-120

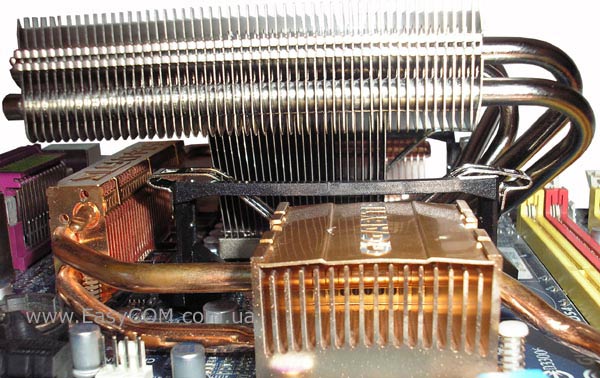

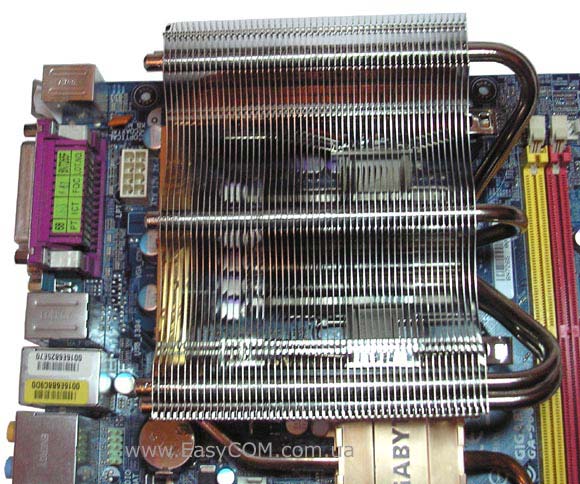

Установка кулера Thermalright XP-120, особенно первый раз, вряд ли кому-то покажется легкой и простой. Способ крепления на самом деле немного непривычен. Проушины клипс, находящиеся под пакетом пластин, нужно будет зацепить за зубцы на крепежных рамках, наклонив кулер вниз. После этого, нужно будет прижать основание кулера Thermalright XP-120 к процессору и зацепить зубцы с другой его стороны. Но с самого начала требуется установить на материнской плате пластиковые рамки, к которым и крепится система охлаждения.

Thermalright XP-120

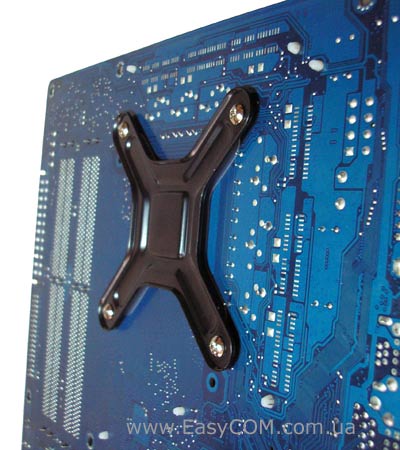

Рамки прикручиваются к упорной пластине винтами с обратной стороны платы, что не очень удобно.

Thermalright XP-120

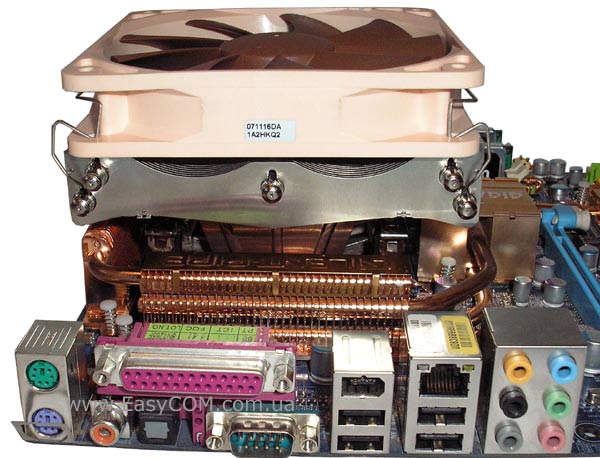

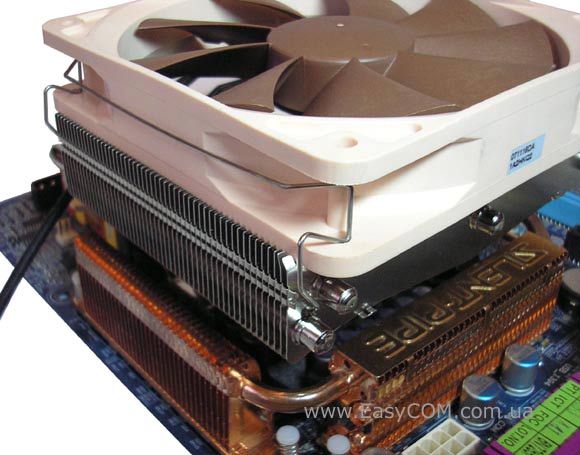

120 мм вентилятор крепится к кулеру Thermalright XP-120 с помощью двух проволочных скоб, которые вставляются в отверстие возле крайней тепловой трубки. Перед установкой вентилятора на радиатор нужно наклеить две длинные резиновые полоски. Так как скоба цепляется за ближнее ушко вентилятора, то искать высокопрофильный вентилятор, как рекомендует компания Thermalright, совсем не обязательно. Вполне можно обойтись привычной 25 мм моделью.

Thermalright XP-120

Thermalright XP-120
