Обзор процессорной системы водяного охлаждения ZALMAN Reserator5 Z24: возвращение легенды
03-05-2022
Если вы следите за рынком систем водяного охлаждения уже достаточно давно, то наверное как минимум слышали о таких СВО, как ZALMAN RESERATOR 1 и 2, которые отличались нестандартной конструкцией и пассивным режимом работы. В свою очередь продолжением линейки стала модель Reserator 3, которая выделялась круглым радиатором и уже была активной СВО. И вот, спустя несколько лет, компания решила вернуть на рынок известную линейку, представив в 2021 году новинку, сразу в нескольких вариантах исполнения.
Речь идет о ZALMAN Reserator5, которая была выпушена в форматах Reserator5 Z240 с радиатором размером 240 мм и Reserator5 Z360 с радиатором - 360 мм. Приставка White и Black в названии модели означает цветовое исполнение, белое или черное соответственно. Давайте же взглянем, на что способна водянка Reserator5 Z24 Black, то есть 240-мм версия в черном цвете, которая приехала к нам на обзор.
Спецификация
Модель |
ZALMAN Reserator5 Z24 |
Поддержка процессорных разъемов |
AMD Socket AM4 / AM3+ / AM3 / FM2+ / FM2 Intel Socket LGA1700 / LGA1200 / LGA115X / LGA2011 / LGA2011-v3 / LGA2066 |
Термоинтерфейс |
Термопаста в комплекте (ZM-STC8) |
Радиатор |
|
Материал |
Медь, алюминий |
Размеры, мм |
278 х 120 х 27 |
Водяной блок |
|
Размеры, мм |
82 х 82 х 40 |
Номинальное напряжение питания, В |
12 |
Скорость работы насоса, об/мин |
1000 - 2100 |
Потребляемый ток, А |
0,35 |
Энергопотребление, Вт |
4,2 |
Разъем питания |
4-контактный |
Длина кабеля питания / подсветки, см |
41 / 41,5 |
LED-подсветка |
Есть |
Тип подшипника |
керамический |
Циркуляция жидкости, л/мин |
0,7 – 0,85 |
Вентиляторы |
|
Модель |
ZE1225ASH |
Размеры, мм |
120 х 120 х 25 |
Количество |
2 |
Тип подшипника |
Скольжения (EBR) |
Время наработки на отказ, часов |
50 000 |
Поддержка ШИМ-регулировки скорости вращения лопастей |
Есть |
LED-подсветка |
Нет |
Напряжение питания, В |
12 |
Потребляемый ток, А |
0,35 |
Энергопотребление, Вт |
4,2 |
Скорость вращения, об/мин |
800 – 2000 |
Уровень шума, дБА |
37 |
Максимальный воздушный поток, CFM |
77,4 |
Статическое давление, мм вод. ст. |
2,92 |
Разъем питания |
4-контактный |
Длина кабеля питания, см |
25 |
Сайт производителя |
Упаковка и комплектация

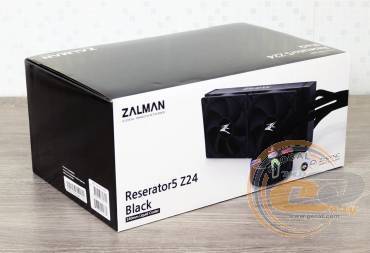

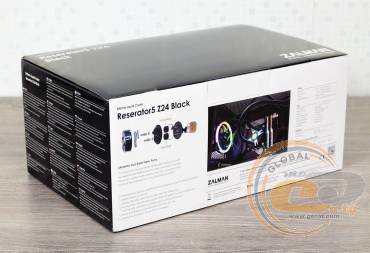

Система охлаждения упакована в коробку из качественного картона с изображением самого устройства на лицевой стороне. В свою очередь, на обратной стороне находится спецификация и описание одного из ключевых достоинств в виде помпы с двумя крыльчатками.

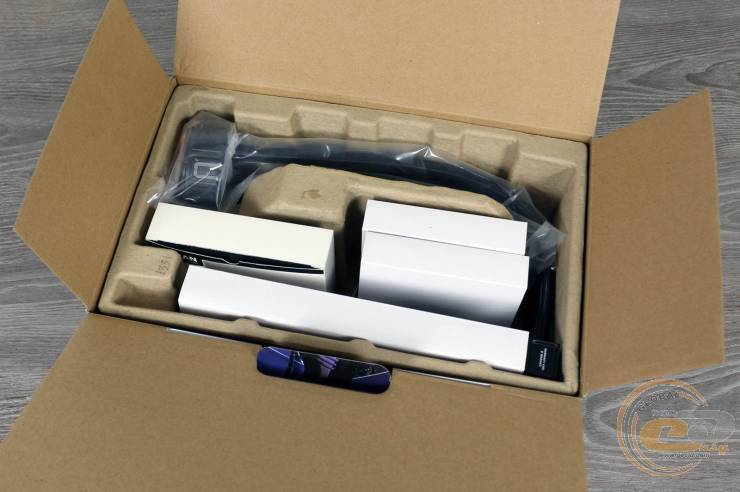

Внутри традиционно находится корзина из папье-маше с отсеками, в которых разместились все компоненты кулера и сопутствующие аксессуары. Они расфасованы по коробкам или полиэтиленовым пакетам.

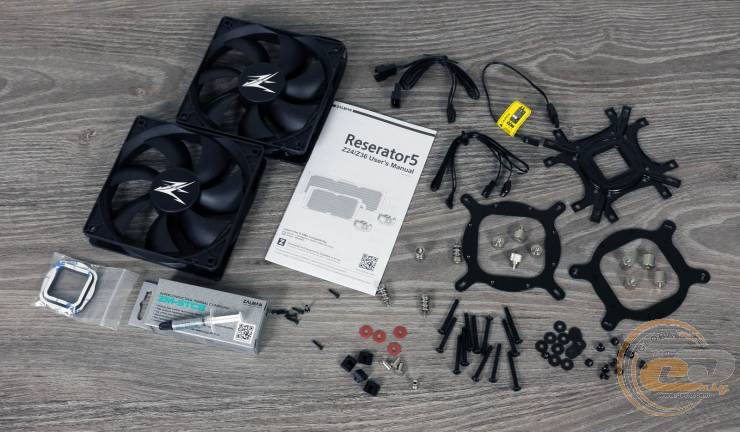

В комплект поставки входит термопаста, универсальная усилительная пластина, две пары креплений, набор крепежных стоек, винтов, шпилек и гаек, концентратор для подключения вентиляторов, кабель подключения помпы, а также набор пользовательской документации.
Внешний вид и конструкция

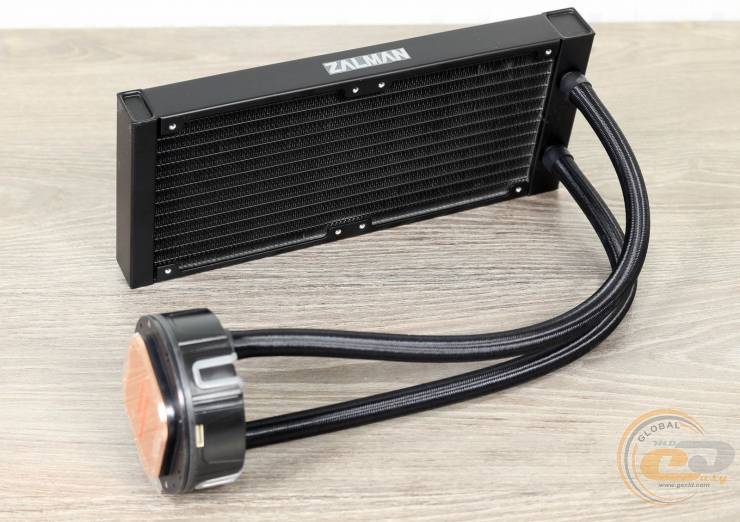

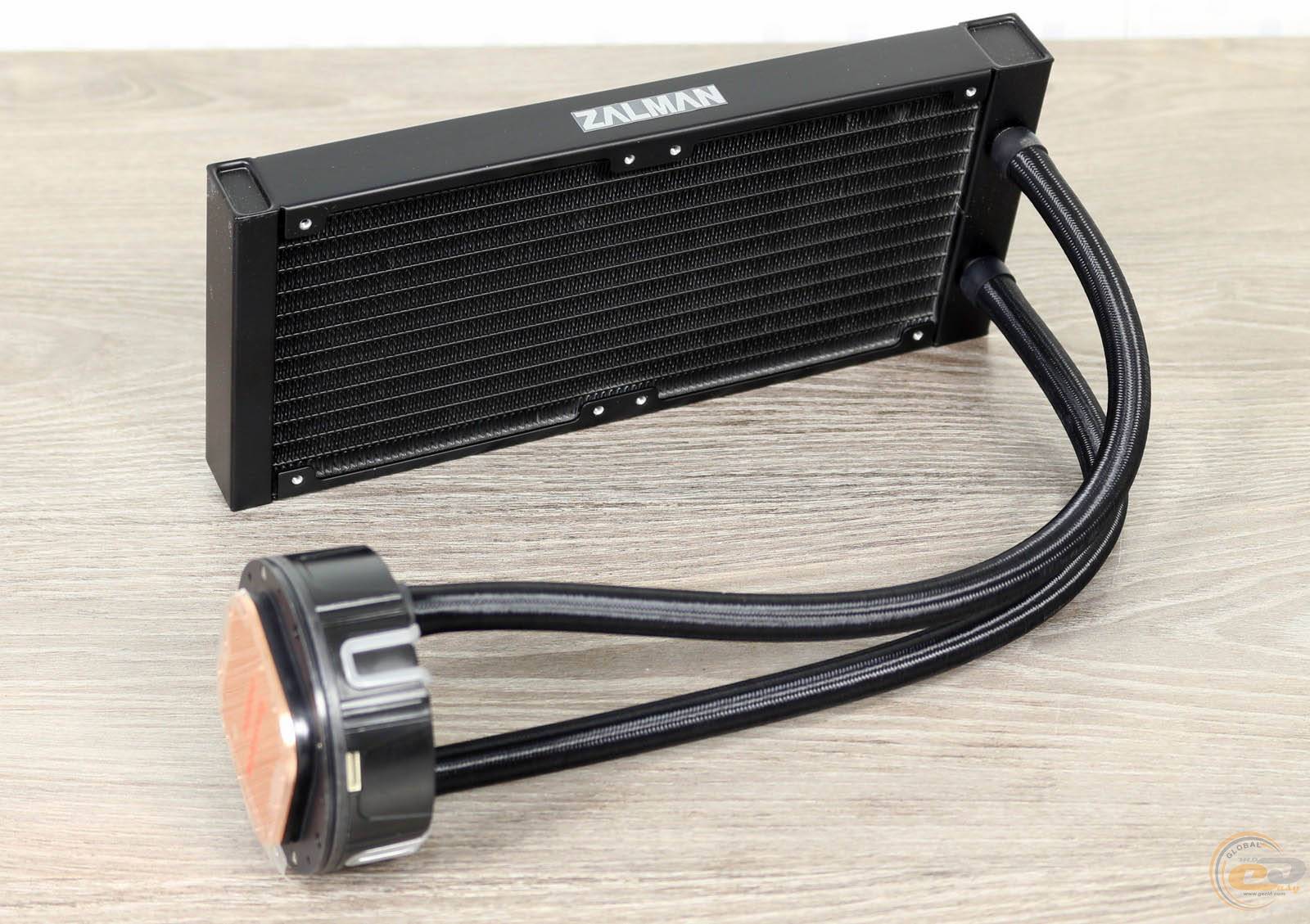

Конструкция системы охлаждения не несет в себе никаких сюрпризов и состоит из двух вполне привычных элементов, а именно помпы и радиатора, которые связанны между собой двумя гибкими шлангами длиной 39 см в оплетке.

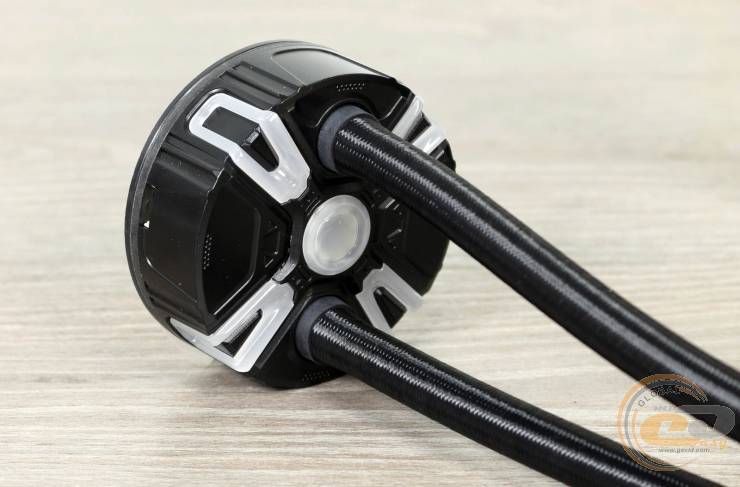

Водоблок выполнен в круглом пластиковом корпусе с вставками из полупрозрачного пластика, за которыми скрываются светодиоды подсветки. Относительно небольшие габариты (82 х 82 х 40мм) позволяют не беспокоиться о совместимости и каких-либо проблемах при сборке. Шланги входят в водоблок сверху, без использования Г-образных фитингов, что возможно, в некоторых случаях не позволит более эстетично расположить шланги в корпусе компьютера.

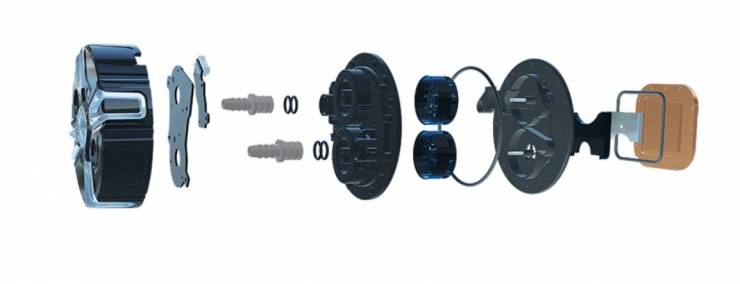

Ключевым отличием данной модели от других необслуживаемых СВО является внутренняя конструкция помпы, которая включает в себя два привода с крыльчаткой вместо одного. Один отвечает за поступление хладагента, второй за откачку. Данная конструкция позволила повысить производительность помпы до 0,85 литров в минуту. Отметим, что у большинства других моделей этот показатель не превышает 0,5 л/мин. Что касается других ключевых характеристик, то скорость роторов в пике достигает 2100 об/мин, а энергопотребление – 4,2 Вт.

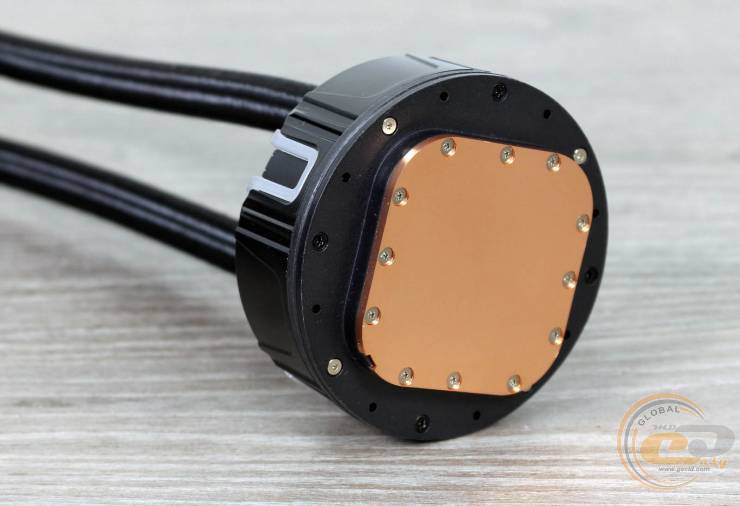

Медное основание водоблока (56 х 56 мм) закреплено двенадцатью винтами и изначально закрыто защитной пленкой. Оно достаточно ровное и практически без следов шлифовки.

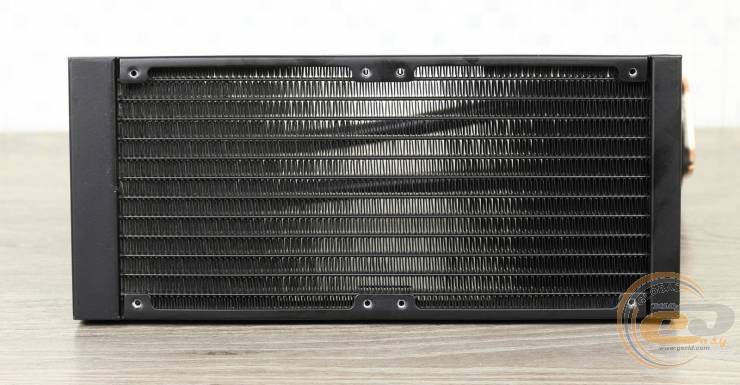

Что касается радиатора, то егоребра выполнены из алюминия. Габариты блока составляют 278 х 120 х 27 мм. Конструкция представляет собой 14 продольных каналов для циркуляции хладагента, между которыми впаяно множество ребер ленточного типа. Толщина перегородок составляет 0,2 мм, а расстояние между пластинами равно в среднем 1,3 мм. Плотность ребер на дюйм при этом 19 FPI. Стальная крепежная рама имеет два набора отверстий для установки пары 120-мм вентиляторов спереди и сзади.

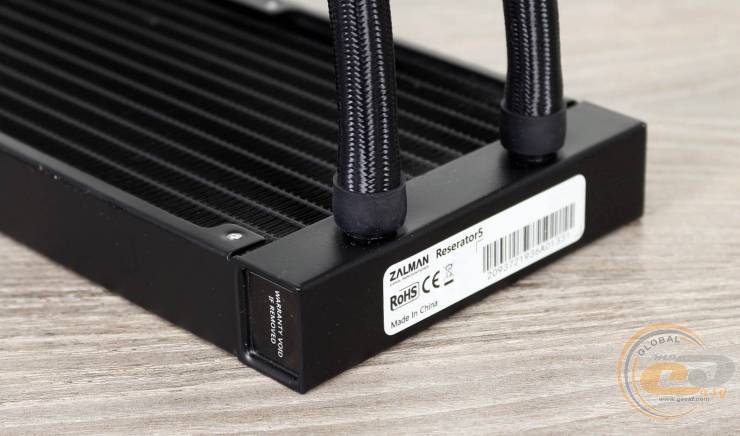

На одном из торцов радиатора находится наклейка с серийным номером и штрих-кодом, а также место выхода двух фитингов, на которые напрессованы шланги. На одной из боковин можно увидеть место заправки хладагентом, которое запечатано и заклеено наклейкой. Ее повреждение ведет к потере гарантии.

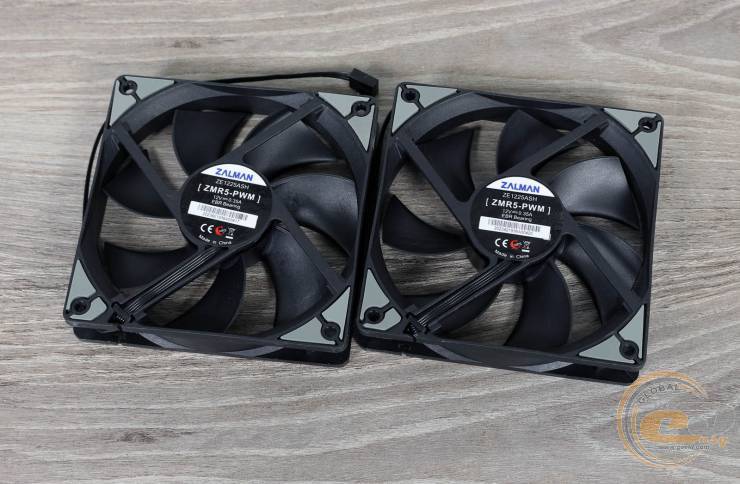

За обдув радиатора отвечает пара вентиляторов ZE1225ASH. Согласно официальным данным, вертушки поддерживают ШИМ-регулировку скорости вращения лопастей в диапазоне 800 – 2000 об/мин с максимальным уровнем шума не более 37 дБ. Заявленный максимальный воздушный поток находится на отметке 77,4 CFM, а статическое давление равно 2,92 мм вод. ст.
Процесс установки
Система охлаждения ZALMAN Reserator5 Z24 совместима с процессорными разъемами AMD Socket AM3/AM3+/AM4/FM2/FM2+ и Intel Socket LGA1700/LGA1200/LGA115X/LGA2011/LGA2011-v3/LGA2066. В комплекте поставляется очень подробная и максимально понятная инструкция по установке. Мы же покажем процесс на примере Gigabyte B550 AORUS Pro с разъемом AMD AM4.

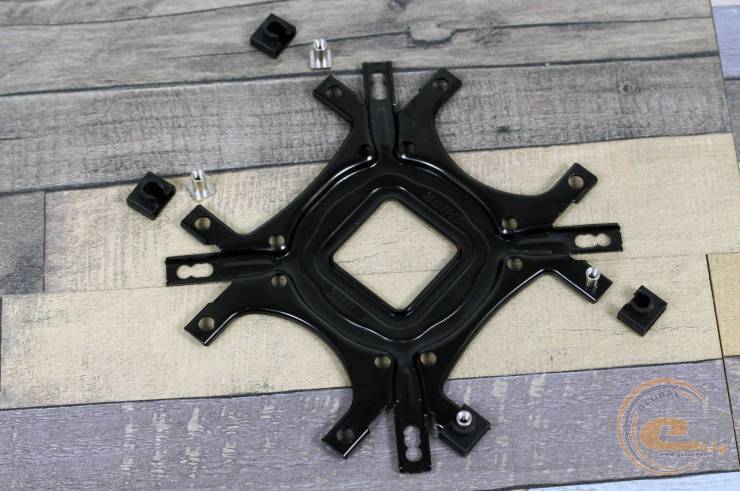

Первым делом снимаем стандартные крепления и опорную пластину и берем универсальную из комплекта. Устанавливаем металлические втулки в нужные отверстия и фиксируем их при помощи пластиковых креплений.

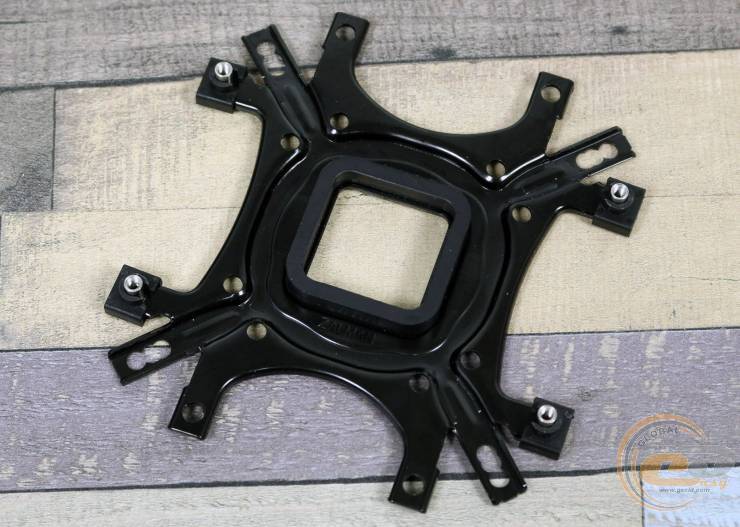

В центральную часть опорной пластины наклеиваем комплектную резиновую проставку, которая необходима для надежного контакта пластины с печатной платой.

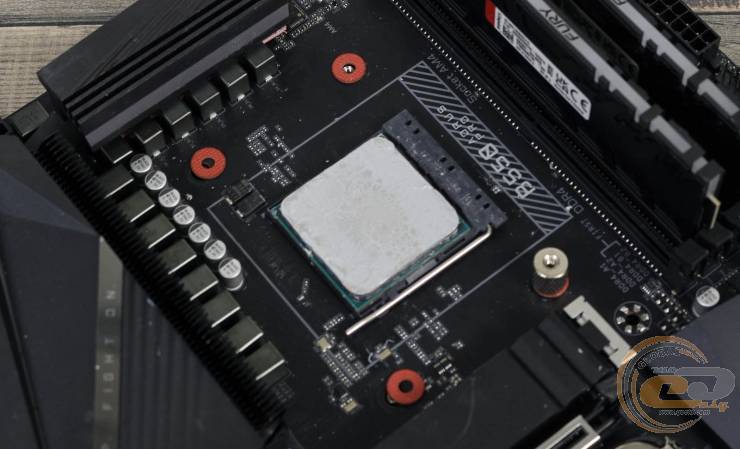

Фиксируем опорную пластину при помощи металлических креплений с накаткой для более удобной фиксации через комплектные диэлектрические прокладки.

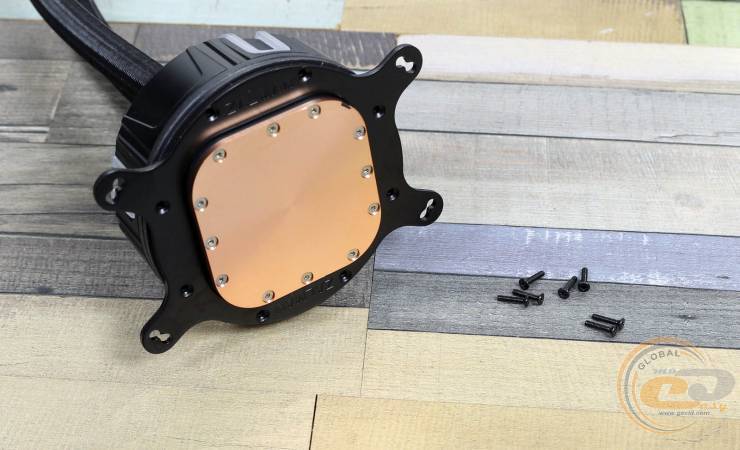

Далее устанавливаем на водоблок рамку для AMD из комплекта и фиксируем ее винтами.

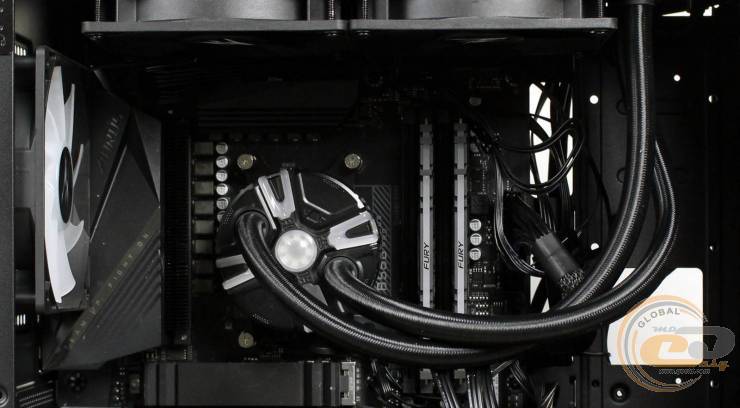

После чего монтируем водоблок при помощи подпружиненных винтов, не забывая предварительно нанести на основание термопасту из комплекта.

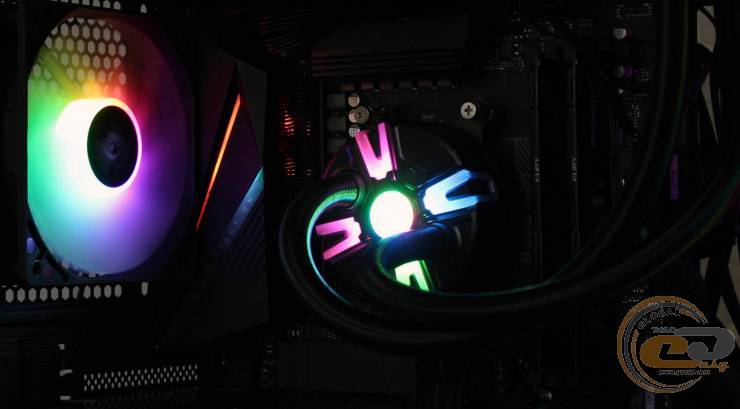

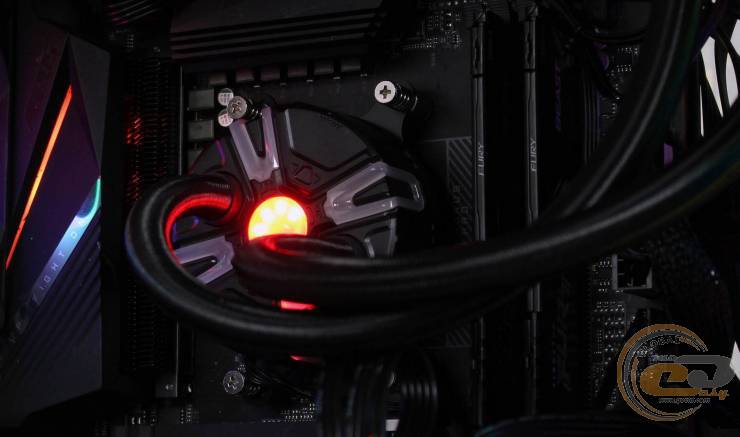

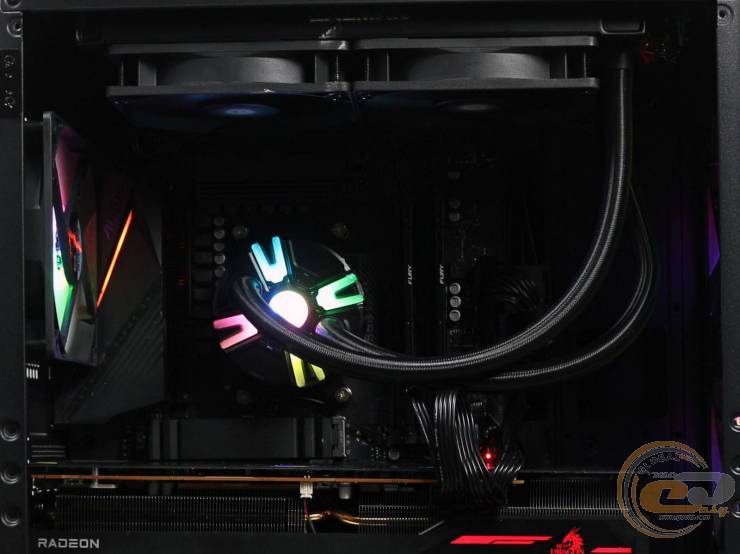

С активной иллюминацией система смотрится очень приятно. К слову, у нее есть возможность синхронизации с другими комплектующими.
Тестирование
Процессор |
AMD Ryzen 9 3900XT (Socket AM4, 4x16 MB 3,8 – 4,6 ГГц, 105 Вт TDP) 1,32 В |
Материнская плата |
Gigabyte B550 AORUS Pro (AMD AM4, B550, ATX) |
Оперативная память |
2 x DDR4-2400 8 ГБ Kingston Fury Renegade (KF4000C19D4/8GX ) |
Видеокарта |
PowerCoor Red Dragon AMD Radeon RX6800 16 GB (fan speed 40%) |
SSD-накопитель |
Kingston HyperX FURY SSD (SHFS37A/240G) |
Блоки питания |
Zalman MegaMax ZM800-TXII, 800W |
Термопаста |
Deepcool Z5 |

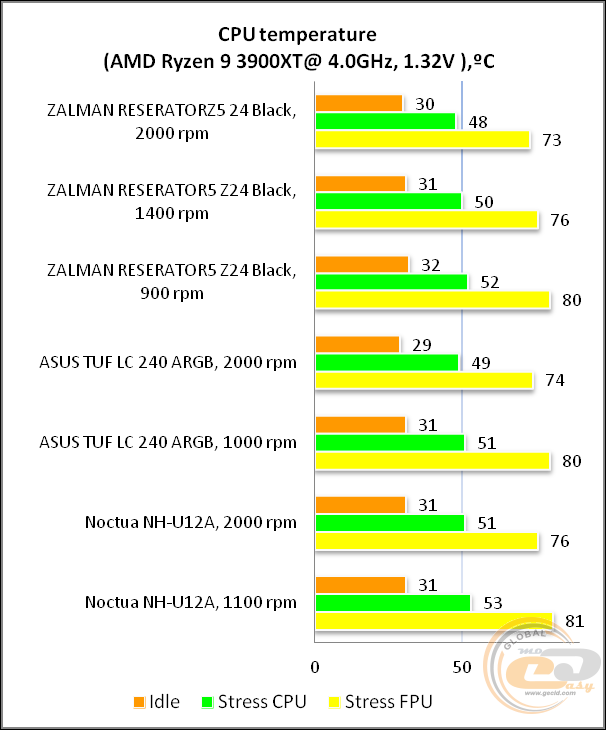

Для начала отметим, что в процессе тестирования систем водяного охлаждения корпусной вентилятор работал на вдув, тогда как для теста кулер Noctua NH-U12A его развернули на выдув. Как видим, производительность модели от ZALMAN находится практически на одном уровне с ASUS TUF LC 240 ARGB опережая ее на 1 °С при максимальной скорости вентиляторов. К слову, покупка тестируемой в данном обзоре СВО обойдется вам в среднем на 500-600 грн дешевле, чем решение от ASUS.
Также по традиции мы оценили уровень шума в процессе работы. Ситуация выглядит следующим образом: при 900 об/мин шум очень низкий и практически неразличимый на фоне других комплектующих, если же повысить обороты до 1700, то шум повышается, но все еще остается более чем комфортным. А вот на максимальной скорости вертушки начинают издавать шум выше среднего уровня, и становится не очень комфортно.
Выводы
Система охлаждения ZALMAN Reserator5 Z24 в процессе тестирования зарекомендовала себя отлично сбалансированным решением по соотношению цены и производительности. В первую очередь отметим оригинальную конструкцию водоблока, который включает в себя сразу два привода с крыльчаткой вместо одного. При этом производителю удалось сделать сам водоблок очень компактным, что в теории могло бы сделать его ультимативным решением для самых компактных корпусов, однако шланги в него заходят через верхнюю часть, что нивелирует небольшую высоту. Напоследок выделим универсальность, LED-подсветку, хорошее качество исполнения, а также наличие версии в белоснежном исполнении.
Что же касается производительности и уровня шума, то она без проблем справится со всеми популярными процессорами для домашних игровых систем, и при этом не потревожит вас излишним шумом при обычной повседневной эксплуатации.
Как таковых особенностей в процессе тестирования замечено не было, поэтому мы смело можем рекомендовать ZALMAN Reserator5 Z24 к приобретению.
Достоинства:
- хорошая производительность в своем сегменте;
- RGB-подсветка водоблока;
- ШИМ-регулировка скорости помпы;
- в меру тихая работа вентиляторов;
- простота установки.
Особенности:
- повышенный уровень шума при максимальных оборотах.
Автор: Константин Шорохов
Выражаем благодарность компании Zalman за предоставленный для тестирования кулер.
