Embedded World 2011: Новинки для рынка индустриальных ПК от компании Fujitsu

С 1 по 3 марта в городе Нюрнберге прошла ежегодная выставка-конференция Embedded World 2011, посвящённая индустриальным и встраиваемым решениям. В отличие от выставки CeBIT, это мероприятие имеет меньший размах и не такое широкое освещение в прессе. Однако для поставщиков индустриальных и встраиваемых решений Embedded World представляет даже больший интерес, чем ориентированная на конечного потребителя CeBIT. Более того, рынок встраиваемых и индустриальных систем развивается активнее уже насыщенного потребительского рынка, поэтому интерес к этому мероприятию также стабильно повышается год от года.

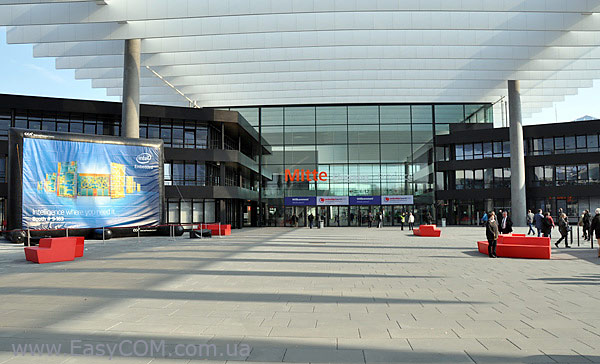

Embedded World 2011

Здание выставочного центра в Нюрнберге, который принимал Embedded World 2011.

В числе 790 компаний, представивших свою продукцию на выставке Embedded World 2011, была и компания Fujitsu, чьё направление индустриальных и встраиваемых решений известно благодаря качественным материнским платам, картам расширения и, с недавних пор, корпусам.

Платы расширения и технология DASH

Одним из наиболее интересных экспонатов на стенде Fujitsu был сетевой контроллер D2907, который помимо обеспечения гигабитного LAN обладает полным функционалом технологий DASH 1.1, PXE Boot и Wake on LAN. И если с последними двумя системные администраторы уже должны быть хорошо знакомы, то о технологии DASH пока известно далеко не всем. Расскажем о ней немного подробнее.

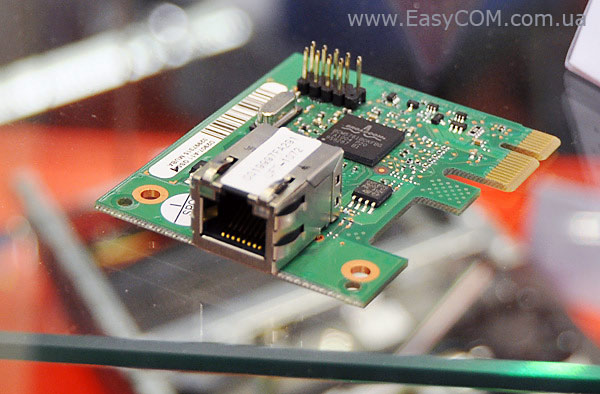

Fujitsu D2907

Гигабитный сетевой адаптер Fujitsu D2907 с поддержкой технологии DASH.

В первые десятилетия эволюции компьютеров об общих стандартах не могло быть и речи. Только после выпуска компанией IBM первого ПК с открытой архитектурой производители различных комплектующих смогли начать работать со стандартизированными интерфейсами этой платформы, ставшей общепринятой. Со временем количество нестандартных интерфейсов было сведено к минимуму, а новые стандарты стали устанавливаться крупнейшими производителями (например, компания Intel устанавливает множество стандартов самостоятельно, а также участвует в различных группах по разработке стандартов) либо консорциумами нескольких основных игроков на конкретном рынке (например, Blu-Ray Disc Association).

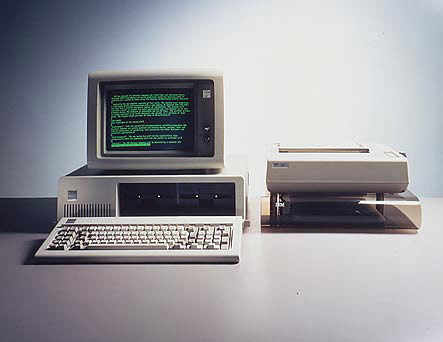

Первый персональный компьютер IBM определил идеологию общих стандартов на много лет вперёд.

В то же время, на рынке индустриальных и встраиваемых систем стандартизация шла крайне медленно, поскольку требования к аппаратной части у разных заказчиков могли отличаться кардинальнейшим образом. Для совместной работы над индустриальными стандартами и сертификацией систем управления в 1992 году была создана организация Distributed Management Task Force (DMTF). Стандарты DMTF гарантируют хорошую совместимость между системами различных производителей и дают возможность расширять IT-инфраструктуру без значительных затрат на её реорганизацию и поддержку.

Преимущества такого подхода очевидны для всех, кто работает на рынке индустриальных решений, поэтому список компаний-участников DMTF насчитывает несколько десятков всемирно известных компаний и примерно столько же научных заведений.

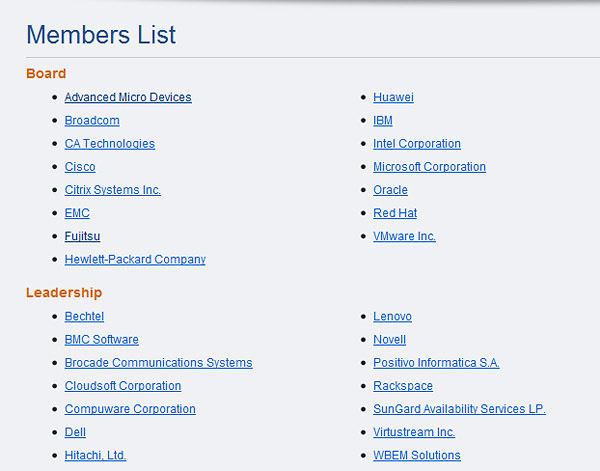

Distributed Management Task Force (DMTF)

Уже самое начало списка участников DMTF внушат уважение.

Возвращаясь к технологии DASH 1.1, отметим, что основной целью создания этого стандарта было объединение всех типов систем (настольных, мобильных, серверов, включая стоечные, и «тонких клиентов») в одну инфраструктуру, которая поддаётся централизованному управлению и администрации. Можно выделить несколько основных возможностей, которые DASH предоставляет администратору:

  • Аппаратный редирект KVM-сигнала (то есть, возможность удалённой работы, при которой компьютер считает удалённые клавиатуру, мышь и монитор «своими»);
  • Аппаратный редирект с интерфейса USB и других накопителей;
  • Удалённый доступ ко всем настройкам BIOS;
  • Возможность удалённого изменения всех сетевых настроек, включая MAC-адрес, IP-адрес, DNS и DHCP;
  • Мониторинг версии и состояния ОС, установленной на удалённом компьютере;
  • Управление накопителями и правами доступа к ним;
  • Удалённое обновление прошивок, драйверов и прочего ПО;
  • Мониторинг состояния аккумуляторных батарей (если таковые есть в системе).

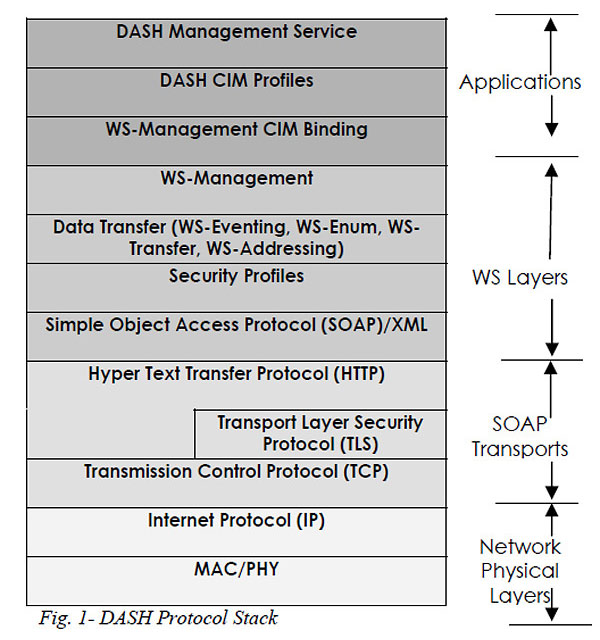

DASH 1.1

Место инструкций DASH в иерархии WS-Management.

Также ключевой особенностью этой технологии является её независимость от состояния удалённого компьютера (включён или выключен), версии BIOS и установленной операционной системы. Более того, операционную систему можно запросто переустановить, BIOS обновить, не говоря уже о перезагрузках, - и всё это удалённо, с рабочего места системного администратора.

Отдельное внимание уделено вопросам безопасности, для чего пользователи системы могут иметь статус «Read only user», «Operator» и «Administrator». Разные статусы предполагают разные уровни доступа и возможности по мониторингу и изменению настроек. Подробное описание технологии доступно в документе, представленном на сайте DMTF.

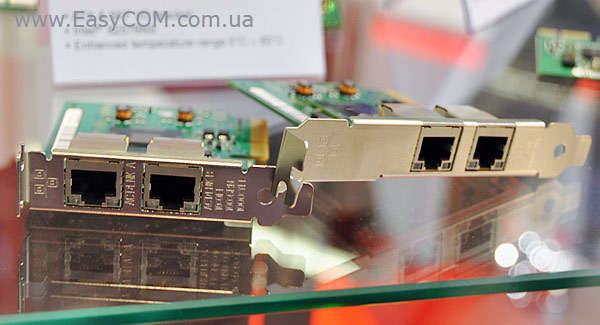

Сетевые адаптеры с двумя гигабитными портами.

Сетевые адаптеры с двумя гигабитными портами.

При таком мощном функционале контроллер Fujitsu D2907 имеет очень компактные размеры, которые позволяют установить его не только в слот PCIe х1 низкопрофильного корпуса, но и в более компактные корпуса (возможно, при использовании riser-платы). В новых индустриальных платах (и соответственно, компьютерах) технология DASH будет появляться всё чаще, но для старых систем, которые ещё нет смысла заменять на новые, установка контроллера Fujitsu D2907 является оптимальным вариантом.

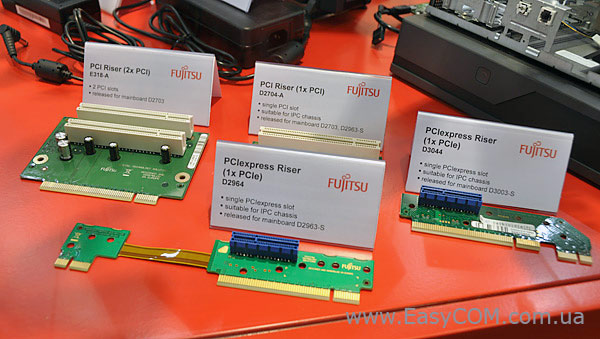

Riser-платы производства Fujitsu.

Riser-платы производства Fujitsu.

Помимо контроллера D2907, на стенде Fujitsu были представлены двухпортовые сетевые платы D2735-A, способные, как и прочие компоненты индустриального класса от этого производителя, работать при температуре окружающей среды от 0 до 60 градусов по Цельсию, платы с дополнительными выходами DVI и DisplayPort, а также широкий выбор Riser-плат.

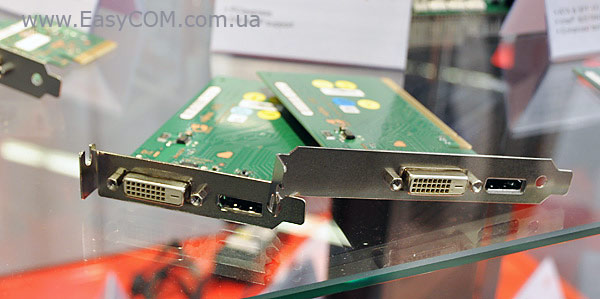

DVI и Display Port

Если вам нужен дополнительный DVI или Display Port, эти платы для PCIe помогут решить проблему.

Материнские платы

Если материнские платы Fujitsu для домашних и офисных ПК в Украине распространены очень слабо, то индустриальные пользуются заслуженным спросом. На выставке Embedded World были представлены индустриальные системные платы Fujitsu нового поколения, в том числе и на базе новых платформ AMD и Intel. Каждая плата сопровождалась кратким описанием предполагаемой производителем области применения, чего, кстати, сильно не хватало на большинстве стендов на CeBIT.

Например, плата Fujitsu D2831-S была названа «проверенной основой для индустриальных приложений», и с этим не поспоришь. Несмотря на устаревшую платформу Intel под Socket LGA775 (процессоры Core 2 Duo и Quad, чипсет Intel Q45 Express), она всё ещё привлекает хорошей производительностью, высокой надёжностью и, что критично для индустриальных ПК, отлаженным техпроцессом и ПО (BIOS и драйвера).

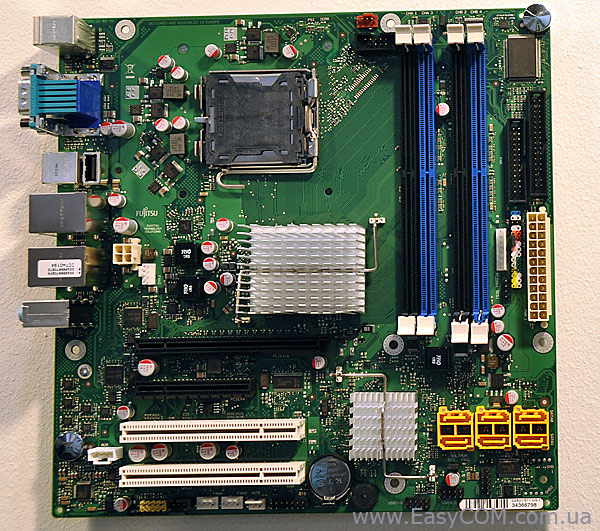

Fujitsu D2831-S

Плата Fujitsu D2831-S, несмотря на устаревающую платформу, предлагает отличный баланс производительности, функционала, надёжности и цены.

Конечно, новая платформа Sandy Bridge от Intel тоже не осталась без внимания. Компания Fujitsu показала под процессоры для Socket LGA 1155 платы D3071-S и D3076-S на чипсете Intel Q67 Express с поддержкой технологии Intel vPro и продлённым жизненным циклом.

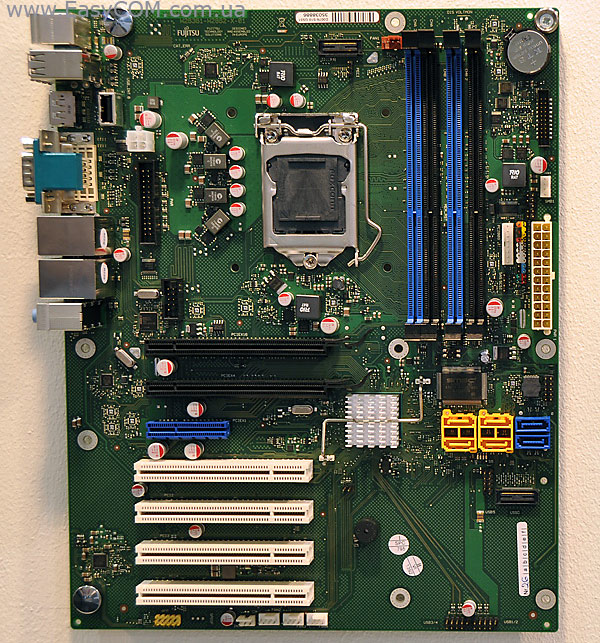

Fujitsu D3076-S

Fujitsu D3076-S отличается богатейшим набором интерфейсов и поддержкой самых современных процессоров Intel.

Плата Fujitsu D3076-S отличается богатым набором слотов расширения – PCIe x16 2.0, PCIe х16 (4 линии), PCIe х8 (1 линия) и четыре обычных PCI. Также на этой плате есть два выхода гигабитного LAN с поддержкой технологий iAMT 7.0 и описанной выше DASH 1.1. Для накопителей естественно имеется поддержка SATA 3.0 (6 Гб/с). Для подключения периферии можно использовать COM-порт (плюс «гребешок» на плате для подключения планки со вторым COM-портом) и опциональный LPT-порт.

На младшей плате Fujitsu D3071-S, учитывая форм-фактор Micro ATX, осталось место только для двух PCIe x16 (один полный и один на 4 линии) и двух обычных PCI. Но остальные интерфейсы более крупной модели сохранены.

Впрочем, далеко не всегда нужна такая вычислительная мощность и обилие интерфейсов, зачастую важнее компактность, экономичность и цена. И тут хорошим вариантом будут платы форм-фактора mini-ITX Fujitsu D2963-S1 и Fujitsu D2963-S2 на базе платформы AMD с процессором Sempron 200U (Fujitsu D2963-S1) или Athlon Neo X2 L325 (Fujitsu D2963-S2). Чипсет AMD M690E имеет хорошо зарекомендовавший себя встроенный видеоадаптер Radeon X1250 с поддержкой DirectX 9.0. На этих платах тоже имеются два порта гигабитного LAN, но из дополнительных технологий поддерживается только ASF 2.0. На плате удалось разместить три слота для карт расширения (PCIe x1, mini-PCIe и обычный PCI), а также имеется встроенный слот для карт памяти Compact Flash, которые в системах этого класса зачастую используются в качестве более дешёвой, но не менее надёжной альтернативы SSD.

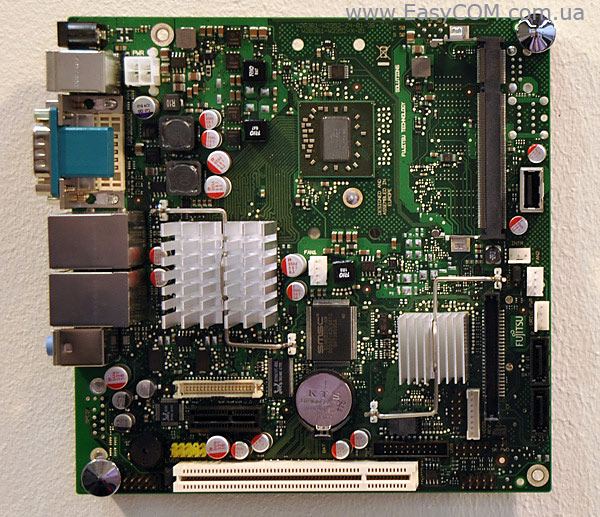

Fujitsu D2963-S2

Несмотря на миниатюрный размер, Fujitsu D2963-S2 имеет два порта LAN, PCIe x1, mini-PCI и обычный PCI, а также поддерживает работу с двумя независимыми дисплеями.

В числе преимуществ плат Fujitsu D2963-S1 и Fujitsu D2963-S2 стоит выделить низкое тепловыделение всех компонентов, которое позволяет им без проблем работать с пассивным охлаждением.

Но раз уж зашла речь о решениях на базе чипсетов AMD, то нельзя не упомянуть платы D3003-S1 и D3003-S1 которые являются представителями нового поколения платформы Fusion. О «гражданских» моделях APU от компании AMD мы уже не раз писали, и одну даже успели протестировать. Но мало кто знает, что AMD предлагает довольно широкий выбор APU серии «G» для встраиваемых решений. Предлагаются модели с одним или двумя ядрами, с активированной и деактивированной графикой, с частотой от 800 МГц до 1,6 ГГц и тепловым пакетом от 5 до 18 Вт. Полный список моделей и ключевые особенности этих процессоров можно найти на сайте AMD. Они действительно имеют ряд важных отличий от обычных APU. Например, в них реализована технология виртуализации AMD-V.

Fujitsu D3003-S2

Плата Fujitsu D3003-S2 оснащена самым новым APU от AMD.

В платах Fujitsu D3003-Sx используются одноядерные процессоры AMD T23R с частотой 1,2 ГГц (Fujitsu D3003-S1) и двухъядерные AMD T56N с рабочей частотой 1,6 ГГц (Fujitsu D3003-S2). У нас пока нет результатов собственных измерений, поэтому приходится верить внутренним тестам AMD, которые показали, что процессор AMD T56N на 11% быстрее связки процессора Intel Atom D525 и видео NVIDIA ION второго поколения. Благодаря новой энергоэффективной платформе эти платы тоже способны работать при пассивном охлаждении, но при этом отличаются гораздо большей производительностью графической системы, позволяющей, например, плавно воспроизводить HD-видео одновременно с выполнением каких-либо других задач.

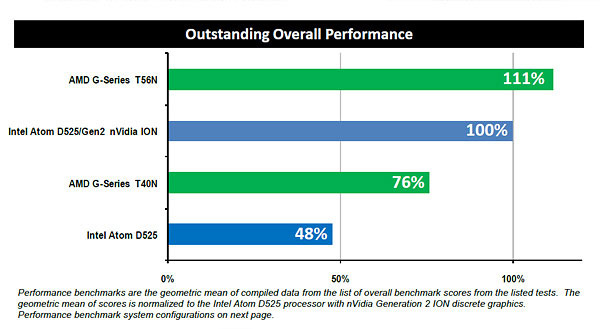

По результатам внутренних тестов AMD их новые процессоры значительно превосходят самый быстрый на данный момент вариант Intel Atom.

Из интересных конструктивных особенностей отметим внутренний разъём USB (на самой плате, а не только на её интерфейсной панели). Это позволяет подключить какое-либо USB-устройство, например флешку с установленной ОС или комплектом ПО для восстановления, и спрятать его внутри корпуса компьютера.

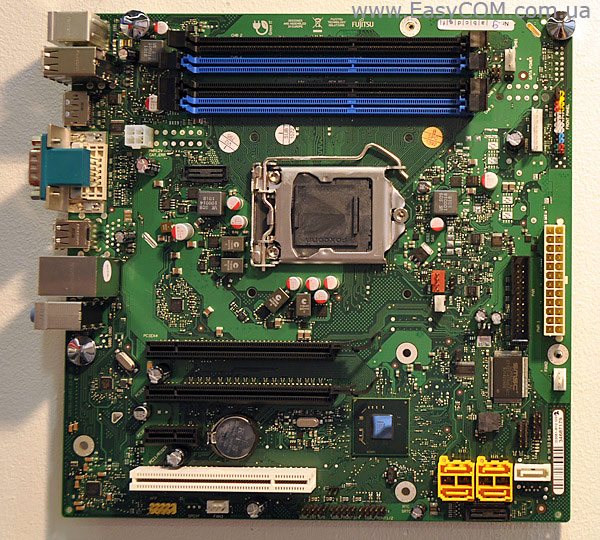

Fujitsu D3061-B

Чипсет Intel Q65 Express в линейке плат Fujitsu представлен платой D3061-B.

Сравнительно недорогим решением под процессоры Intel Core второго поколения является материнская плата Fujitsu D3061-B на чипсете Intel Q65 Express. Ну а для самых требовательных задач Fujitsu выпускает платы D2778-D на топовом чипсете Intel X58 Express под процессоры с разъёмом LGA 1366. Высокий класс этой платы подчёркивается поддержкой памяти DDR3 с ECC и наличием высокоэффективного преобразователя напряжения и поддержкой процессоров с термопакетом до 130 Вт.

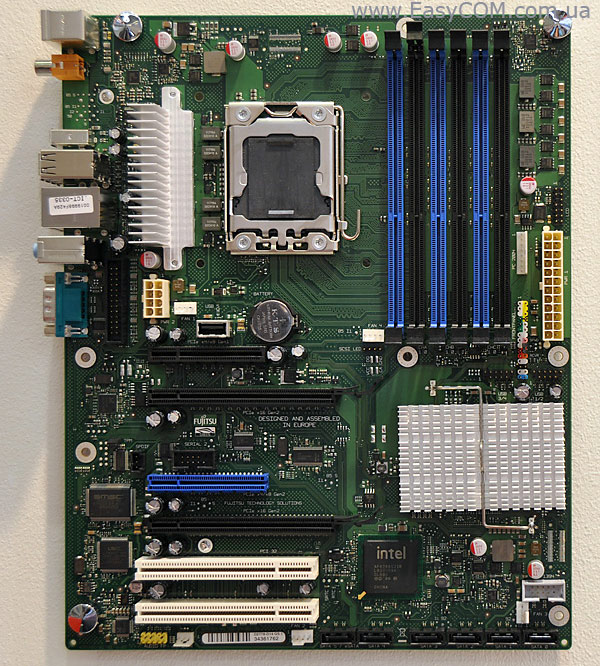

Fujitsu D2778-D

Fujitsu D2778-D – это самая производительная и оснащённая платформа в модельном ряду для индустриального ПК на данный момент.

Кстати, как и многие другие производители, Fujitsu использует собственную систему маркетинговых названий для различных технологий (как полностью уникальных, так и разработанных вместе с партнёрами). И человеку со стороны не всегда бывает понятно, о чём идёт речь. К чести Fujitsu, большинство таких загадочных словосочетаний имеют подробное объяснение, опубликованное на сайте компании.

Возьмём, к примеру, технологию Silent Drives, которая доступна в большинстве материнских плат производства Fujitsu. Из описания на сайте можно узнать, что подавляющее большинство винчестеров поддерживают режимы снижения шумности работы, но доступ к ним обычно реализуется только через драйверы, да и то не всегда. Fujitsu предлагает низкоуровневый доступ к этим возможностям прямо через BIOS, в обход операционной системы. При активации режима Silent Drives наблюдается небольшое увеличение времени доступа к данным на винчестерах, но зато заметно снижается шумность и повышается долговечность накопителей. Вдобавок, эта технология поддерживает работу с оптическими накопителями.

Silent Drives

Логотип технологии Silent Drives, которая применяется почти на всех материнских платах Fujitsu.

А что означает надпись Watchdog? Смотрим там же. Оказывается, что Watchdog – это аппаратное дополнение к утилите SystemGuard, следящей за состоянием системы при включенном компьютере. Пока SystemGuard работает нормально, эта программа посылает на процессор Watchdog (работающий независимо от центрального процессора компьютера) сигналы «всё в порядке». Но в случае зависания SystemGuard или операционной системы через интервал от 1 до 8 минут (задаётся в настройках Watchdog) компьютер автоматически перезагружается.

Эта технология полезна для файл-серверов, принт-серверов и других систем, которые должны быть всегда доступны по сети. Все компьютеры рано или поздно «зависают», но системы с Watchdog перезагрузятся без вмешательства администратора и продолжат работу (если, конечно, проблема была не в аппаратной части).

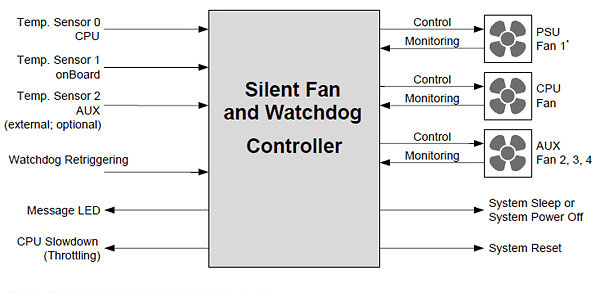

Watchdog и SystemGuard

Watchdog и SystemGuard работают в тесной связке.

И такие описания доступны по всем основным особенностям плат Fujitsu (правда, пока только на английском языке).

Отдельно надо рассказать об инициативе Fujitsu относительно продлённого жизненного цикла отдельных моделей материнских плат. Жизненный цикл большинства материнских плат составляет от 12 до 18 месяцев. Если сопоставить эти цифры с затратами на сертификацию и разработку, такой срок выглядит слишком коротким для большинства случаев индустриального использования. По этой причине компания предлагает платы с продлённым жизненным циклом, что означает доступность плат в крупных партиях ещё в течение года после их официального снятия с производства. Суммарное время производства таких плат у Fujitsu может достигать 5 лет.

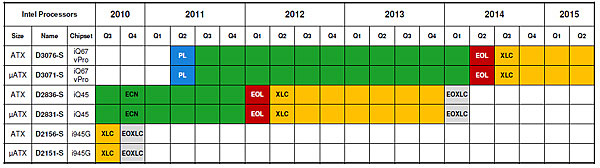

Fujitsu - EOL and XLC

В роадмапе Fujitsu после точки EOL (конец производства платы) для некоторых моделей предусмотрен год XLC – продлённого жизненного цикла, во время которого можно дозаказать партии таких же плат.
