Обзор материнской платы ASRock B560 Steel Legend: когда не нужен разгон
13-04-2021
30 марта стартовали продажи 11-го поколения процессоров Intel Core (Rocket Lake-S), и мы уже успели познакомиться с возможностями нового топового чипсета Intel Z590. Однако далеко не всем нужны флагманские решения с поддержкой разгона процессора. Для массового сегмента больший интерес представляет чипсет Intel B560. Давайте же разберемся, что нового компания Intel добавила в свой более доступный набор системной логики по сравнению с предшественником Intel B460.
Поскольку процессоры линейки Rocket Lake-S получили 20 линий PCIe, то Intel решила уменьшить их число в самом чипсете с 16 до 12. Они по-прежнему поддерживают стандарт PCIe 3.0. В свою очередь процессор может распределять свои линии PCIe 4.0 между слотами по схеме x16 + x4, исключая возможность создания мультиграфических связок из видеокарт NVIDIA.
Главным же сюрпризом стала поддержка разгона оперативной памяти на платах с Intel B560, чего не хватало прошлым поколениям. Также радует реализация интерфейсов USB 3.2 Gen 2x2 (20 Гбит/с) и USB 3.2 Gen 2 (10 Гбит/с).
Сводная таблица технических характеристик некоторых чипсетов Intel выглядит следующим образом:
Модель |
Intel B560 |
|||
Количество линий PCI Express (версия PCIe) |
24 (3.0) |
24 (3.0) |
12 (3.0) |
16 (3.0) |
Количество линий DMI (версия PCIe) |
8 (3.0) |
4 (3.0) |
4 (3.0) |
4 (3.0) |
Максимальное количество портов USB 3.2 Gen 2x2 |
3 |
- |
2 |
- |
Максимальное количество портов USB 3.2 Gen 2x1 |
10 |
6 |
4 |
- |
Максимальное количество портов USB 3.2 Gen 1x1 |
10 |
10 |
6 |
8 |
USB 2.0 |
14 |
14 |
12 |
12 |
Общее количество портов USB |
14 |
14 |
12 |
12 |
SATA 6 Гбит/с |
6 |
6 |
6 |
6 |
RAID 0, 1, 5, 10 |
Да |
Да |
Да |
Да |
Intel Wireless |
Intel Wi-Fi 6 AX201 |
Intel Wi-Fi 6 AX201 |
Intel Wi-Fi 6 AX201 |
Intel Wi-Fi 6 AX201 |
Intel Smart Sound |
Да |
Да |
Да |
Да |
TDP, Вт |
6 |
6 |
6 |
6 |
Других отличий в чипсетах нет, поэтому самое время перейти к знакомству с новинкой – ASRock B560 Steel Legend.
Спецификация
Модель |
ASRock B560 Steel Legend |
Чипсет |
Intel B560 |
Процессорный разъем |
Socket LGA1200 |
Поддерживаемые процессоры |
Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 11-го и 10-го поколений для платформы Socket LGA1200 |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4800+ МГц |
Слоты расширения |
1 x PCI Express 4.0 x16 (x16) 1 x PCI Express 3.0 x16 (х2) 2 x PCI Express 3.0 x1 1 x M.2 2230 Key E (для модуля беспроводных интерфейсов) |
Дисковая подсистема |
1 x Hyper M.2 (M.2 2260, M.2 2280; PCIe 4.0 x4) (M2_1) 1 x M.2 Socket 3 (M.2 2260, M.2 2280; SATA и PCIe 3.0 x2) (M2_2) 1 x Ultra M.2 (M.2 2260, M.2 2280, M.2 22110; PCIe 3.0 x4) (M2_3) 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 5, RAID 10 Intel Optane Memory Ready |
LAN |
1 x Dragon RTL8125BG (10/100/1000/2500 Мбит/с) |
Звуковая подсистема |
7.1-канальный Realtek ALC897 |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V |
Вентиляторы |
2 x разъема вентилятора CPU (4-контактные) 5 x разъемов подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания |
Внешние порты I/O |
1 x HDMI 1 x DisplayPort 1.4 1 x PS/2 Combo 1 x RJ45 2 x USB 2.0 4 x USB 3.2 Gen 1 1 х USB 3.2 Gen 2 Type-C 5 x аудиопортов |
Внутренние порты I/O |
1 x USB 3.2 Gen 2x2 Type-C 1 x USB 3.2 Gen 1 1 x USB 2.0 1 x TPM |
BIOS |
AMI UEFI BIOS SM BIOS 2.7, ACPI 6.0 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт производителя |
ASRock |
Упаковка и комплект поставки
Материнская плата поставляется в картонной упаковке с приятным оформлением в светлых тонах. Обратная сторона упаковки отведена под описание ключевых ее особенностей и преимуществ.
В коробке мы обнаружили следующий набор аксессуаров:
- диск с ПО;
- набор бумажной документации;
- два SATA-шлейфа;
- заглушку интерфейсной панели;
- брелок и набор наклеек;
- пару стяжек для проводов;
- винты для крепления M.2 SSD.
Дизайн и особенности платы
ASRock B560 Steel Legend выполнена на печатной плате черного цвета формата ATX и украшена стильным камуфляжным принтом. Ее оформление наверняка понравится желающим собрать систему в светлых тонах.
Из интересных моментов отметим усиленный слот для видеокарты, а также наличие радиатора охлаждения M.2-накопителя и разъема M.2 2230 для установки модуля беспроводных интерфейсов (приобретается отдельно).
По доброй традиции не обошлось без LED-подсветки, которая представлена светодиодами на чипсетном радиаторе и по правой стороне печатной платы. Для подключения лент и других компонентов с иллюминацией на плате есть пара RGB-колодок и две колодки для адресной подсветки. Технология ASRock Polychrome RGB позволит вам синхронизировать между собой свечение всех компонентов.

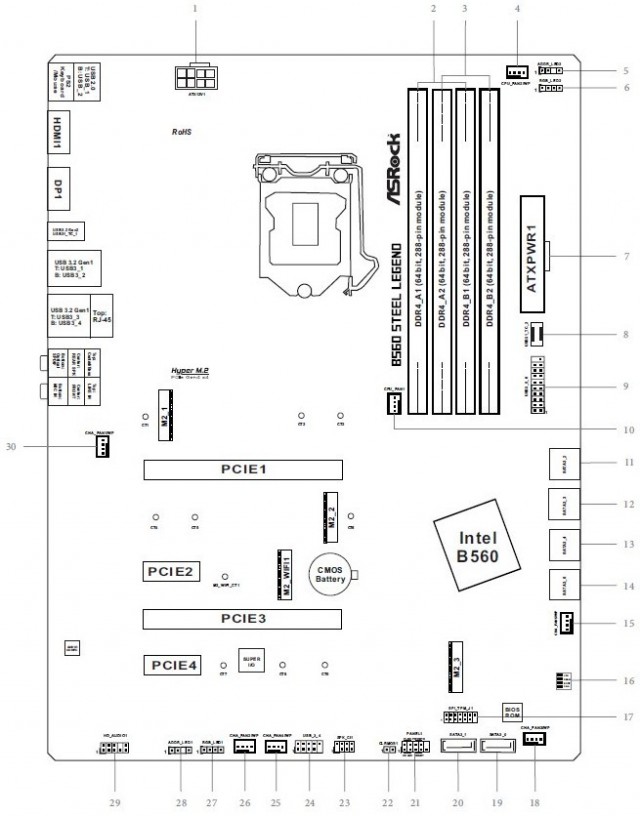

Компоновка набортных элементов выполнена на высшем уровне, и никаких проблем со сборкой системы у вас не возникнет: DIMM-слоты используют защелки с одной стороны, а длинная видеокарта не перекроет доступ к портам SATA.
Обратная сторона печатной платы полностью лишена интересных элементов, за исключением опорной пластины процессорного разъема и винтов крепления радиаторов системы охлаждения.
Большая часть внутренних разъемов по традиции сгруппирована в нижней части материнской платы. Тут мы видим колодку подключения аудиоразъемов передней панели, разъемы подключения вентиляторов и светодиодных лент, а также колодки подключения фронтальной панели и TPM. Дополнительно отметим колодку активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка двух внутренних и двух внешних USB 2.0. Что же касается USB 3.2 Gen 1, то их шесть: два внутренних и четыре внешних.
Возможности организации дисковой подсистемы представлены тремя интерфейсами M.2 Socket 3 (один из которых подключен к процессорным линиям PCIe 4.0) и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 (M2_2) делит пропускную способность с портом SATA 6 Гбит/с (SATA3_1) в случае установки SATA M.2-накопителя. А первый слот M.2 (M2_1) работает только при установке процессора Intel Core 11-го поколения.
Системная плата ASRock B560 Steel Legend оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4800+ МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач.
Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.2 Gen 2x2 Type-C и USB 3.2 Gen 1.
Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B560, а еще два накрывают элементы подсистемы питания процессора. К слову, один из них охлаждается не только микросхемы узла VRM, но и дроссели.
В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 42,9°C;
- верхний радиатор охлаждения элементов подсистемы питания процессора – 45,3°;
- боковой радиатор охлаждения элементов подсистемы питания процессора – 42°;
- неприкрытые радиатором дроссели – 46,5°C.
Эффективность работы системы охлаждения находится на отличном уровне, и никаких проблем с ее перегревом точно не будет.
Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Преобразователь основан на цифровом ШИМ-контроллере Richtek RT3609BE. Элементная база материнской платы набрана при помощи высококачественных комплектующих и включает в себя твердотельные конденсаторы, дроссели с ферритовым сердечником на 60 А и микросхемы SiC654(50 A) от Vishay Siliconix.
Несмотря на формат ATX, для расширения функциональности ASRock B560 Steel Legend предлагает всего четыре слота:
- PCI Express 4.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме x2);
- PCI Express 3.0 x1.
Какие-либо ограничения, связанные с одновременной работой слотов расширения, отсутствуют.
Возможности Multi I/O и управление портом PS/2 возложены на микросхему NUVOTON NCT6796D-E.
Работа дополнительных портов USB 3.2 Gen 1 осуществляется силами хаба ASMedia ASM1074.
Для поддержки сетевых соединений служит LAN-контроллер Dragon RTL8125BG с максимальной пропускной способностью 2,5 Гбит/с. Для приоритизации трафика можно использовать фирменное ПО.

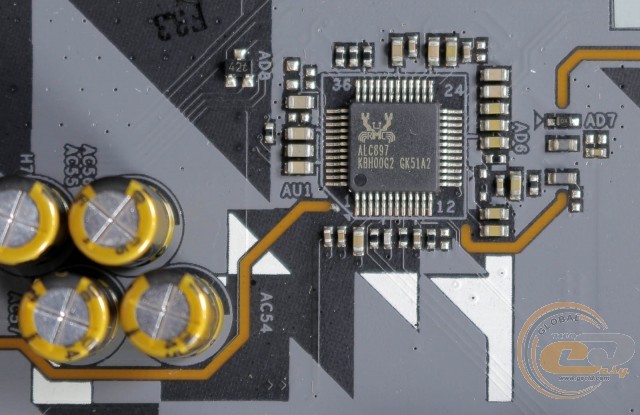

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC897 и включает в себя аудиоконденсаторы Nichicon.

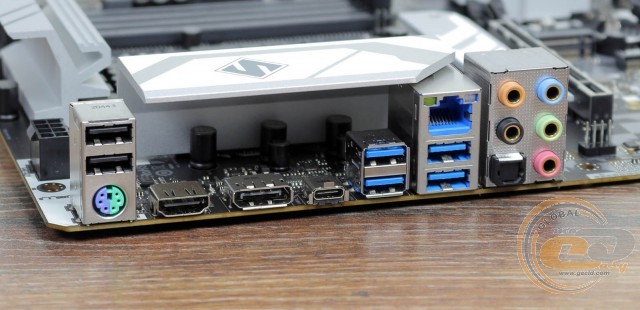

На интерфейсную панель выведены следующие порты:
- 1 x PS/2 Combo
- 1 x HDMI
- 1 x DisplayPort
- 1 x RJ45
- 2 x USB 2.0
- 4 x USB 3.2 Gen 1
- 1 х USB 3.2 Gen 2 Type-C
- 1 x Optical S/PDIF out
- 5 x аудиопортов
Интерфейсная панель новинки выгодно отличается наличием семи портов USB, удобным подключением многоканальной акустики и двумя видеовыходами. В комплектной заглушке для интерфейсной панели заблаговременно предусмотрены отверстия для антенн модуля беспроводных интерфейсов.
Что же касается возможностей организации охлаждения, то они у ASRock B560 Steel Legend очень хорошие. В наличии семь 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, а остальные пять используются для системных вертушек или для подключения водоблоков СВО.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

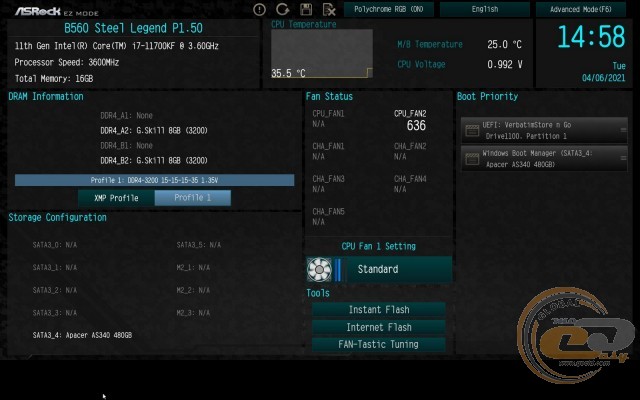

В «EZ Mode» все необходимые настройки сгруппированы на одном экране. Несмотря на всю простоту, данный режим весьма функционален. С его помощью можно не только мониторить состояние системы, но и управлять подсветкой, системой охлаждения, выбирать приоритет загрузки, настраивать RAID и обновлять прошивку.
Второй режим уже более привычный. В нем все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят с комфортом сконфигурировать систему и разогнать память.
Возможности разгона

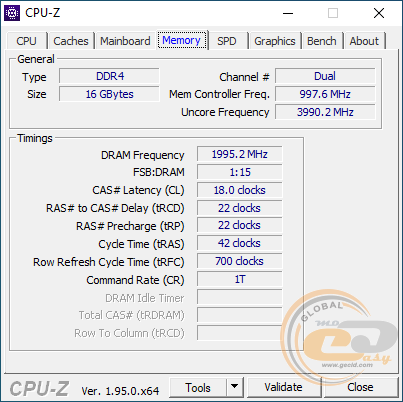

Тестовые модули оперативной памяти DDR4-4000 TEAMGROUP T-FORCE DARK Zα удалось запустить на частоте DDR4-4000 МГц. При попытке установить DDR4-4200 МГц система начинала работать нестабильно.
Тестирование
Для проверки возможностей материнской платы ASRock B560 Steel Legend использовалось следующее оборудование:
Процессор |
Intel Core i7-11700K (Socket LGA1200, 8/16 x 3,6 – 5,0 ГГц, 95 Вт TDP) |
Кулер |
Noctua NH-U12A |
Оперативная память |
2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW |
Видеокарта |
ASUS TUF GAMING GeForce RTX 3090 OC |
Накопитель |
SSD Apacer Panther 480GB |
Блок питания |
be quiet! Pure Power 11 L11-CM-700W |

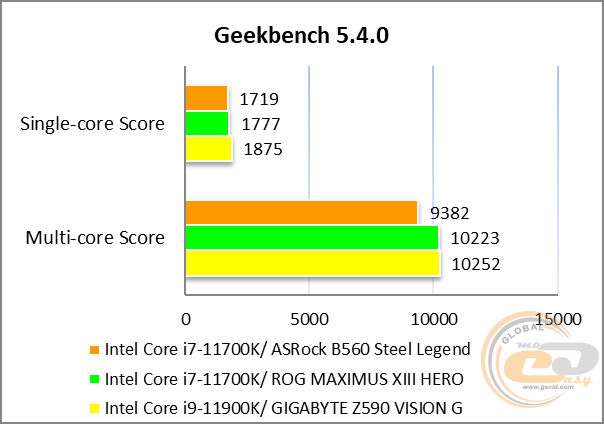

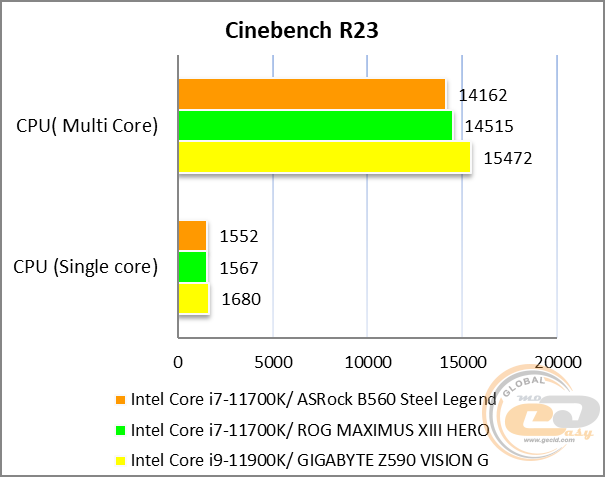

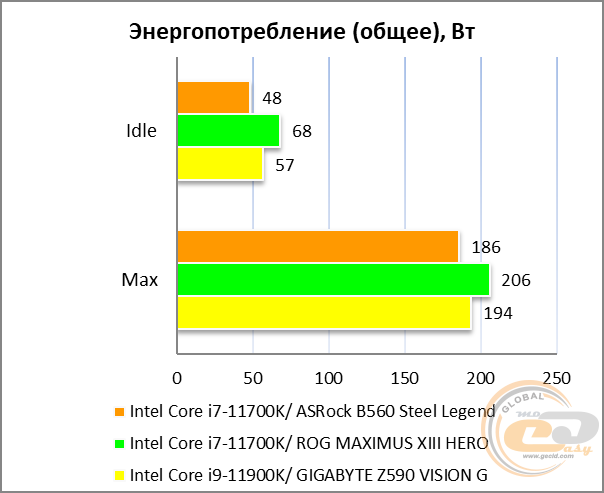

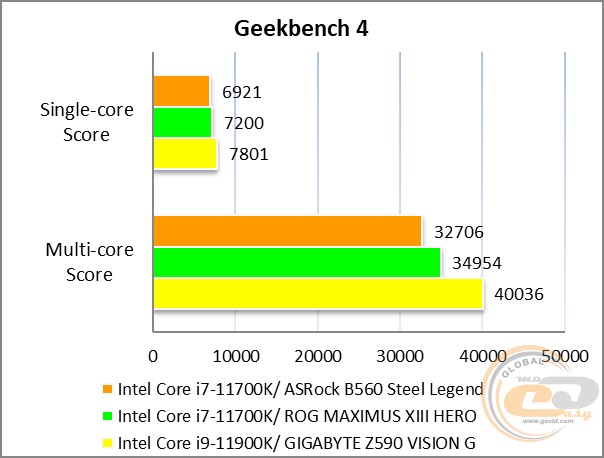

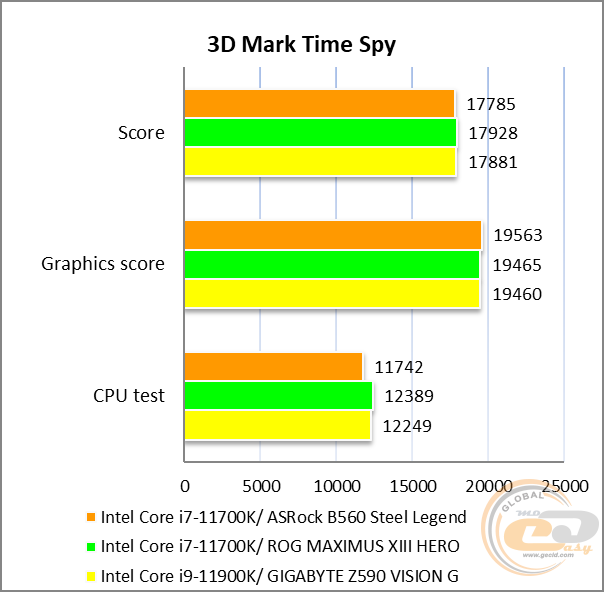

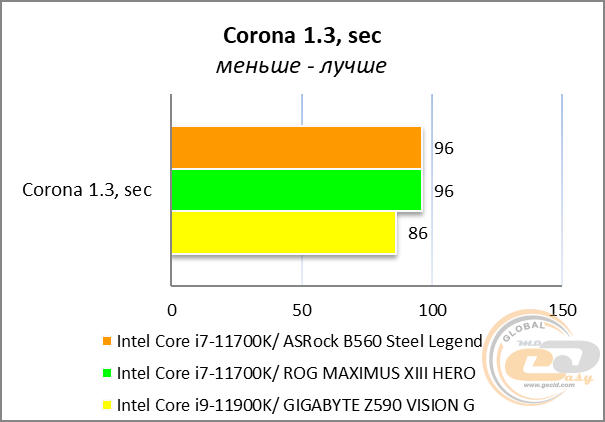

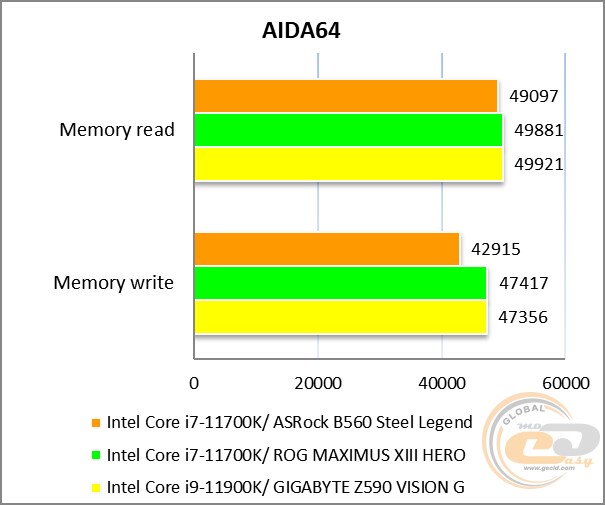

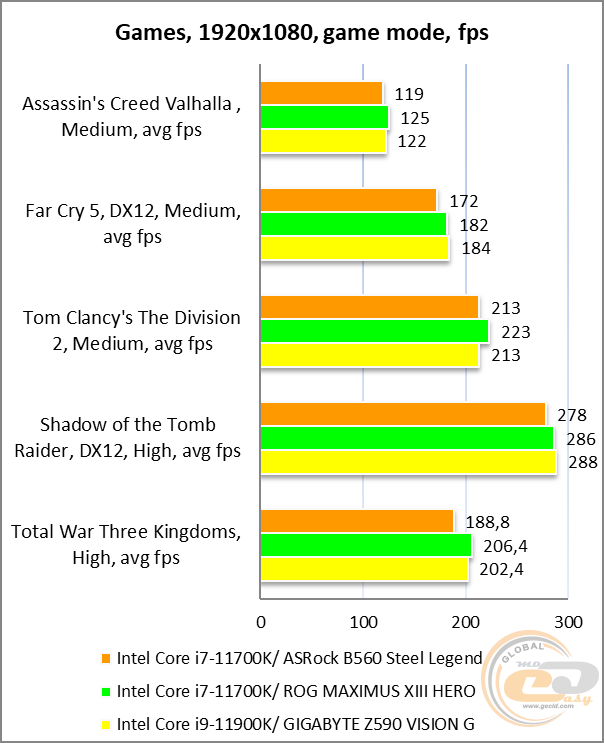

Сравнение производительности Intel Core i9-11900K и Core i7-11700K мы уже проводили в обзоре ASUS ROG MAXIMUS XIII HERO. В данных тестах результаты Intel Core i7-11700K с ASUS ROG MAXIMUS XIII HERO выше, чем с ASRock B560 Steel Legend, поскольку на плате от ASUS в режиме Turbo Boost Multicore Enhancement больше процессорных ядер работает на повышенной частоте.
Тестирование звукового тракта на основе кодека Realtek ALC897
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.00, -0.02 |
Отлично |
Уровень шума, дБ (А) |
-91.8 |
Очень хорошо |
Динамический диапазон, дБ (А) |
91.6 |
Очень хорошо |
Гармонические искажения, % |
0.00153 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-85.0 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.00740 |
Отлично |
Взаимопроникновение каналов, дБ |
-89.4 |
Отлично |
Интермодуляции на 10 кГц, % |
0.00733 |
Отлично |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
-0.04, -0.06 |
Отлично |
Уровень шума, дБ (А) |
-94.6 |
Очень хорошо |
Динамический диапазон, дБ (А) |
94.6 |
Очень хорошо |
Гармонические искажения, % |
0.00163 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-87.5 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.00552 |
Отлично |
Взаимопроникновение каналов, дБ |
-87.0 |
Отлично |
Интермодуляции на 10 кГц, % |
0.00519 |
Отлично |
Общая оценка |
|
Очень хорошо |
Звуковая подсистема материнской платы показала себя с положительной стороны, и ее возможностей более чем достаточно для повседневного использования.
Итоги
Материнская плата ASRock B560 Steel Legend является интересным вариантом для тех пользователей, которые предпочитают светлые тона в оформлении и не хотят переплачивать за возможность разгона процессора.
Новинка может похвастать приятным дизайном, поддержкой большого количества портов USB, включая USB 3.2 Gen 2 Type-C, двумя видеовыходами, тремя интерфейсами M.2, а также возможностью установки модуля беспроводных интерфейсов.
Среди особенностей отметим только традиционные ограничения по одновременной работе интерфейсов дисковой подсистемы. Кстати, наиболее быстрый слот M.2 будет работать исключительно с процессорами Intel Core 11-го поколения. И модуль беспроводных интерфейсов при желании вам придется докупить отдельно.
В итоге ASRock B560 Steel Legend можно смело рекомендовать к покупке в качестве основы для игровой системы на основе процессора с заблокированным множителем.
Достоинства:
- надежная 10-фазная подсистема питания с микросхемами DrMOS;
- наличие 2,5-гигабитного сетевого контроллера с возможностью приоритизации трафика;
- поддержка трех слотов M.2 Socket 3;
- эффективное охлаждение подсистемы питания;
- приятный дизайн и стильная подсветка;
- поддержка большого количества портов USB;
- радиатор охлаждения M.2-накопителя;
- индикатор для определения проблем с загрузкой CPU, DRAM и VGA;
- поддержка технологии ASRock BFB (Base Frequency Boost);
- удачная компоновка интерфейсной панели.
Особенности:
- ограничение по одновременному использованию ряда интерфейсов.
Автор: Константин Шорохов
Выражаем благодарность компании ASRock за предоставленную для тестирования материнскую плату.
