Обзор и тестирование материнской платы ASRock Q1900M Pro3

Материнские платы с интегрированным процессором являются достаточно интересным решением для экономных пользователей, которым не нужна максимальная производительность, а требуется недорогая модель для сборки мультимедийных либо офисных систем. Именно таковой является ASRock Q1900M Pro3. Она оснащена четырехъядерным процессором Intel Celeron J1900 и выполнена в формате microATX. Данная материнская плата выгодно отличается достаточно разнообразным набором портов и разъемов, а также поддержкой современного цифрового видеовыхода HDMI.

ASRock Q1900M Pro3

Спецификация материнской платы ASRock Q1900M Pro3:

Производитель и модель

ASRock Q1900M Pro3

Процессорный разъем

Socket BGA1170

Интегрированный процессор

Intel Celeron J1900 (4 х 2,00 − 2,41 ГГц)

Графический адаптер

Intel HD Graphics (688 − 854 МГц)

Поддержка памяти

2 x DDR3/DDR3L DIMM-слота с поддержкой максимум 8 ГБ памяти с частотой до DDR3-1333 МГц

Слоты расширения

1 x PCI Express 2.0 x16 (х1)

1 x PCI Express 2.0 x1

2 x PCI

Дисковая подсистема

2 x SATA 3 Гбит/с

LAN

1 x Realtek 8111GR (10/100/1000 Мбит/с)

Звуковая подсистема

5.1-канальный кодек Realtek ALC662

Питание

24-контактный разъем питания ATX

Вентиляторы

1 x разъем вентилятора CPU (3-контактный)

1 x разъем системного вентилятора (3-контактный)

Охлаждение

Алюминиевый радиатор на процессоре

Внешние порты I/O

1 x D-Sub

1 х HDMI

1 x RJ45

1 x USB 3.0

3 x USB 2.0

1 х LPT

1 х COM

3 x аудиопорта

2 х PS/2

Внутренние порты I/O

1 x USB 2.0 с поддержкой подключения двух USB 2.0

1 х USB 2.0 с поддержкой подключения одного USB 2.0

1 х COM

1 х TPM

BIOS

64 Мбит AMI UEFI BIOS

SM BIOS 2.7, ACPI 5.0

Форм-фактор

microATX

Сайт производителя

ASRock
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплект поставки

ASRock Q1900M Pro3 ASRock Q1900M Pro3

Материнская плата ASRock Q1900M Pro3 поставляется в картонной коробке с достаточно ярким, привлекательным и хорошим информационным наполнением. На ее сторонах можно найти ключевые характеристики устройства и подробное описание некоторых преимуществ.

ASRock Q1900M Pro3

Комплект поставки тестируемой модели вполне стандартный для данного класса. Он включает в себя диск с ПО, руководство пользователя, заглушку интерфейсной панели и два кабеля SATA.

Дизайн и особенности платы

ASRock Q1900M Pro3

ASRock Q1900M Pro3 выполнена на печатной плате темно-коричневого цвета в формате microATX и отличается несколько оригинальной компоновкой набортных элементов. В частности, DIMM-слоты расположены на разных сторонах текстолита. Тем не менее существенных проблем со сборкой системы возникнуть не должно, поскольку все элементы расположены достаточно удачно.

ASRock Q1900M Pro3

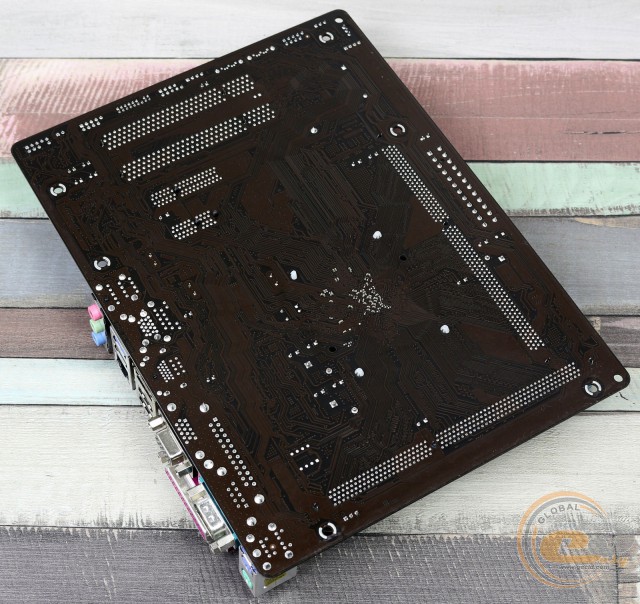

Взглянув на обратную сторону, можно отметить, что радиатор охлаждения процессора закреплен при помощи пластиковых клипс. Забегая вперед, стоит сказать, что использование клипс вместо винтов существенно не отобразилось на эффективности охлаждения.

ASRock Q1900M Pro3

В нижней части печатной платы ASRock Q1900M Pro3 расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM и TPM, а также колодка подключения фронтальной панели. Отдельно выделим две колодки активации портов USB 2.0, одна из которых позволяет получить два порта USB 2.0, тогда как вторая − только один. Всего на плате силами интегрированного в CPU контроллера реализована поддержка шести портов USB 2.0: трех внутренних и трех на интерфейсной панели.

ASRock Q1900M Pro3

Возможности организации дисковой подсистемы представлены двумя портами SATA 3 Гбит/с, расположенными перпендикулярно поверхности платы. Оба интерфейса функционируют благодаря интегрированному в процессор контроллеру.

ASRock Q1900M Pro3

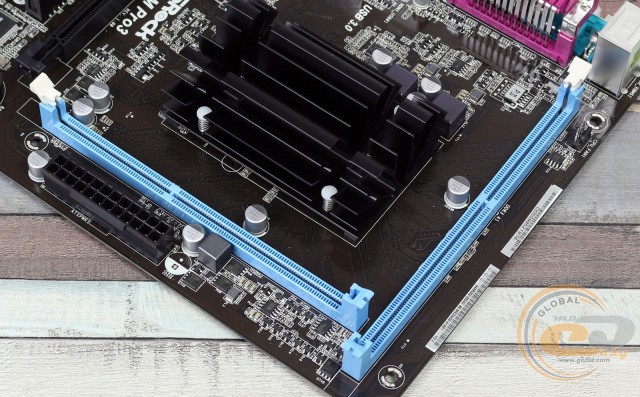

Системная плата оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандартов DDR3 и DDR3L. Поддерживаются планки памяти, функционирующие на частотах до 1333 МГц в номинальном режиме. Максимальный объем памяти может достигать 8 ГБ, чего будет достаточно для большинства поставленных задач.

ASRock Q1900M Pro3

Система охлаждения ASRock Q1900M Pro3 состоит из одного алюминиевого радиатора, который накрывает CPU. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения процессора – 53,1°C;
  • дроссели подсистемы питания процессора – 50,2°C;
  • полевые транзисторы подсистемы питания процессора – 48,5°C.

Как видим, установленная пассивная система охлаждения отлично справляется с отводом тепла от процессора, поэтому каких-либо проблем с его перегревом у вас не возникнет.

ASRock Q1900M Pro3

ASRock Q1900M Pro3

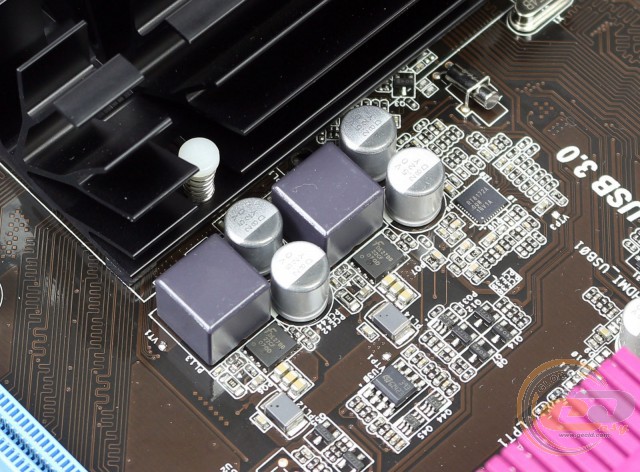

Питание процессора осуществляется по 2-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере RT8172A.

ASRock Q1900M Pro3

Для расширения функциональности ASRock Q1900M Pro3 у пользователя есть в распоряжении четыре слота:

  1. PCI Express 2.0 x1;
  2. PCI Express 2.0 x16 (в режиме х1);
  3. PCI;
  4. PCI.

Производитель указывает, что разъем PCI Express 2.0 x16 использует лишь одну линию, поэтому он работает в режиме х1. Соответственно, установка дискретной видеокарты будет нецелесообразной.

ASRock Q1900M Pro3

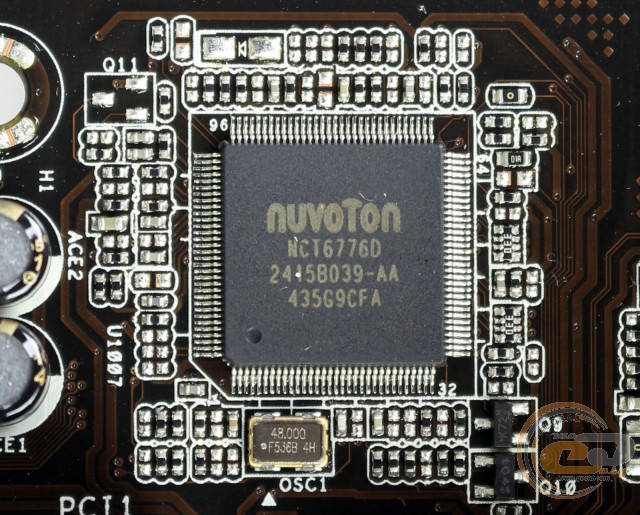

Возможности Multi I/O возложены на микросхему NUVOTON NCT6776D, которая управляет работой вентиляторов, а также обеспечивает мониторинг.

ASRock Q1900M Pro3

Поскольку интегрированный контроллер не поддерживает шину PCI, то функционирование двух соответствующих разъемов реализовано с помощью моста PCIE-PCI, основанного на контроллере ASMedia ASM1083.

ASRock Q1900M Pro3

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111GR.
