Обзор и тестирование материнской платы ASRock Z390 Phantom Gaming SLI: для любителей онлайн-игр
28-01-2019

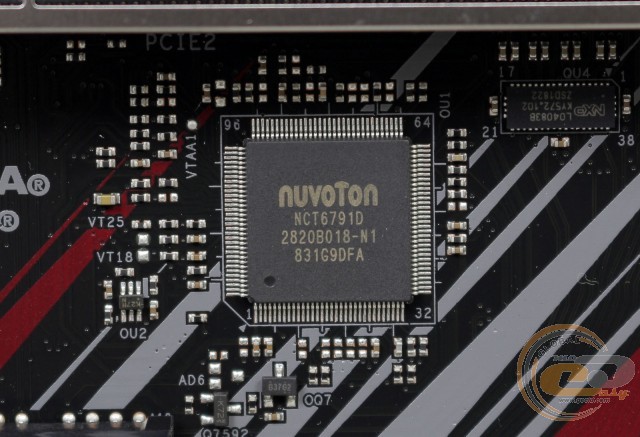

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D, которая обеспечивает мониторинг и управляет портами COM и PS/2.

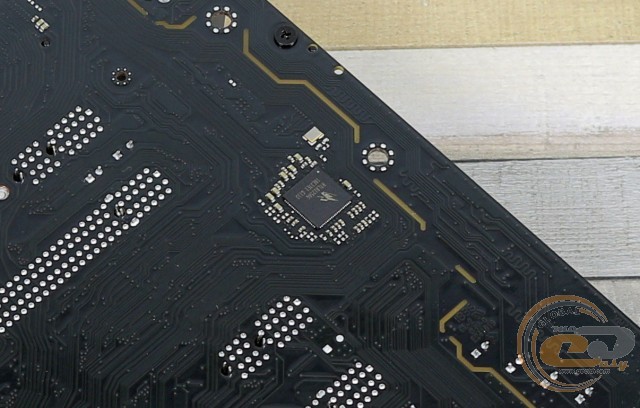

Для поддержки сетевых соединений служит LAN-контроллер Dragon RTL8125AG с пропускной способностью 2500 Мбит/с, в то время как большинство аналогов использует обычные гигабитные модели. А с помощью фирменного ПО можно повысить приоритет сетевого трафика онлайн-игр.

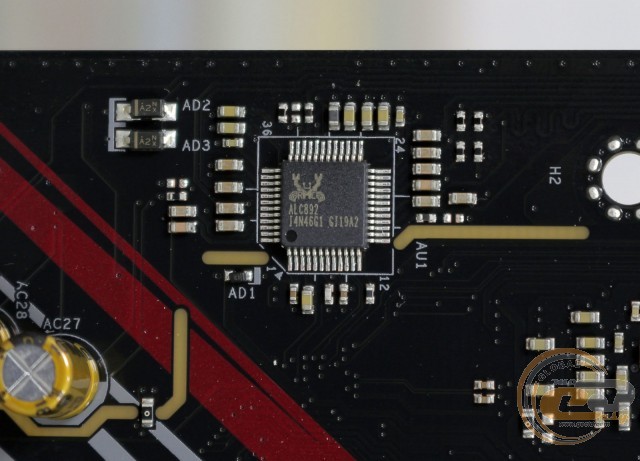

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC892 и включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих.

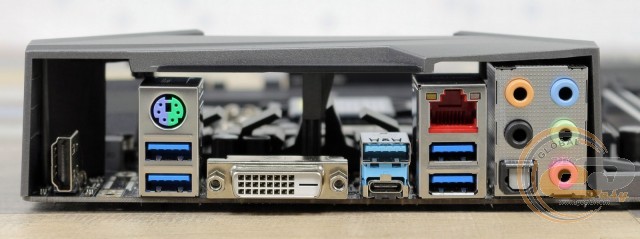

На интерфейсную панель выведены следующие порты:
- 1 x PS/2 Combo;
- 1 x DVI-D;
- 1 x HDMI;
- 1 x RJ45;
- 4 х USB 3.1 Gen 1;
- 1 x USB 3.1 Gen 2 Type-A;
- 1 x USB 3.1 Gen 2 Type-C;
- 1 x Optical S/PDIF out
- 5 x аудиопортов.
К компоновке интерфейсной панели не возникло никаких претензий, ведь в наличии вы найдете не только два видеовыхода, удобное подключение многоканальной акустики и комфортное количество портов USB, включая пару высокоскоростных USB 3.1 Gen 2.
Что же касается возможностей организации охлаждения, то они у ASRock Z390 Phantom Gaming SLI достойные. В наличии пять 4-контактных разъемов для подключения вентиляторов: два предназначены для охлаждения центрального процессора, а еще три пригодятся для системных вертушек.
UEFI BIOS
Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо расширенный режим, где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов.
Возможности разгона

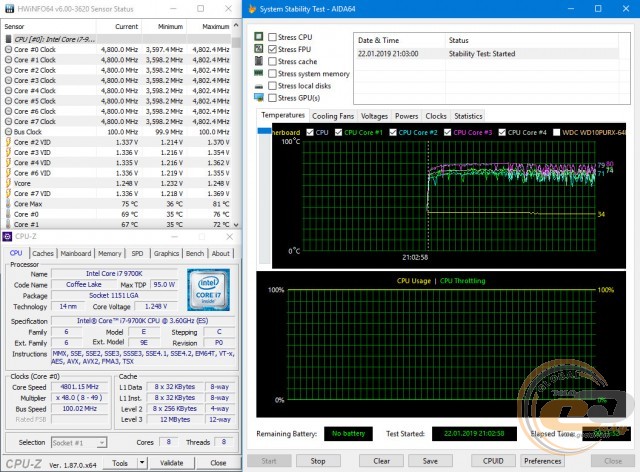

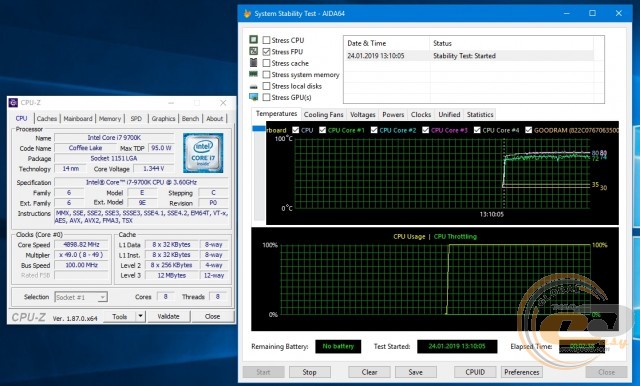

По итогам ручного разгона стабильная рабочая частота тестового процессора Intel Core i7-9700K составила 4800 МГц при напряжении 1,248 В. Для этого в BIOS мы подняли напряжение до 1,25 В и множитель до «x48». Стресс-тест прошел без проблем – температура ядер не поднималась выше 81°С.
В процессе разгона можно было поднять частоту и до 4,9 ГГц при том же напряжении, но после нескольких минут в стресс-тесте наблюдался перегрев.

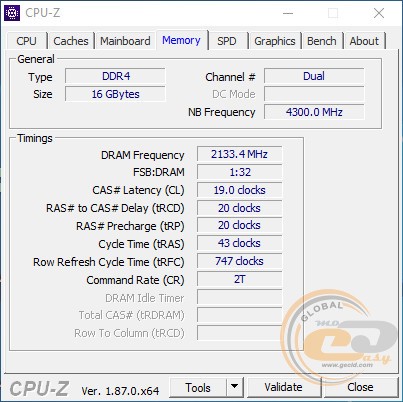

Тестовая оперативная память DDR4-3200 G.SKILL Trident Z работала на скорости DDR4-4266 МГц.
Тестирование
Для проверки возможностей материнской платы ASRock Z390 Phantom Gaming SLI использовалось следующее оборудование:
Процессор |
Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ) |
Кулер |
Noctua NH-U14S |
Оперативная память |
2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW |
Видеокарта |
Inno3D iChill GeForce GTX 1080 X3 |
Жесткий диск |
WD Purple (WD10PURX, 1 ТБ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

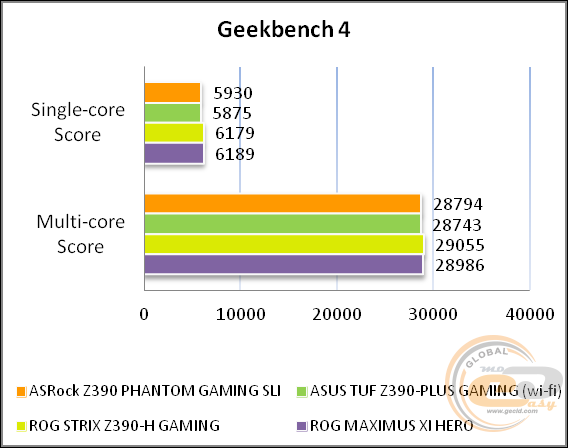

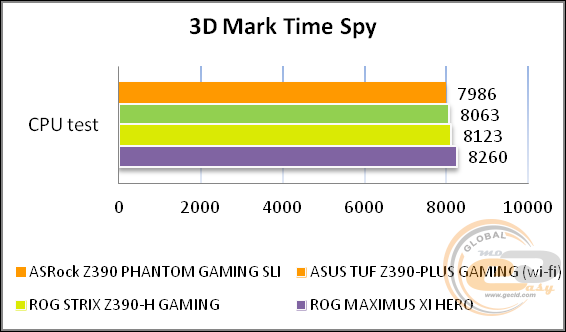

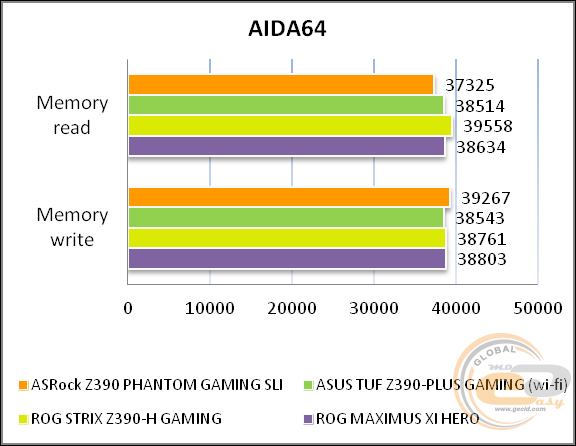

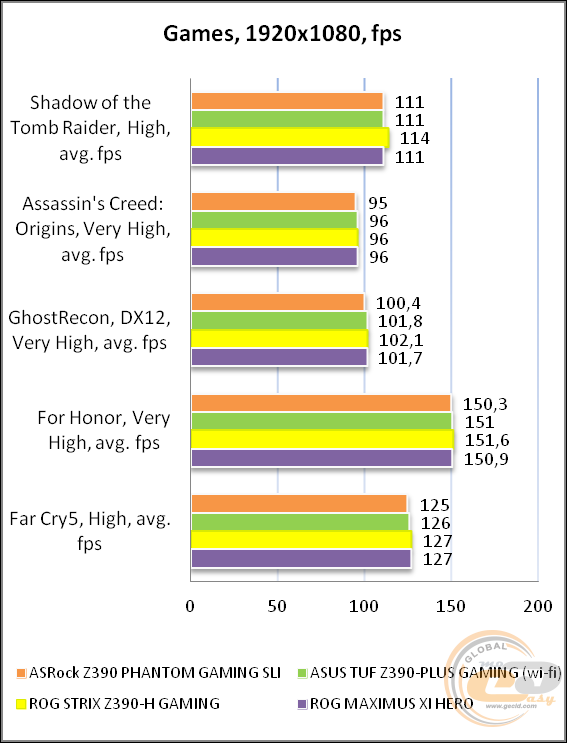

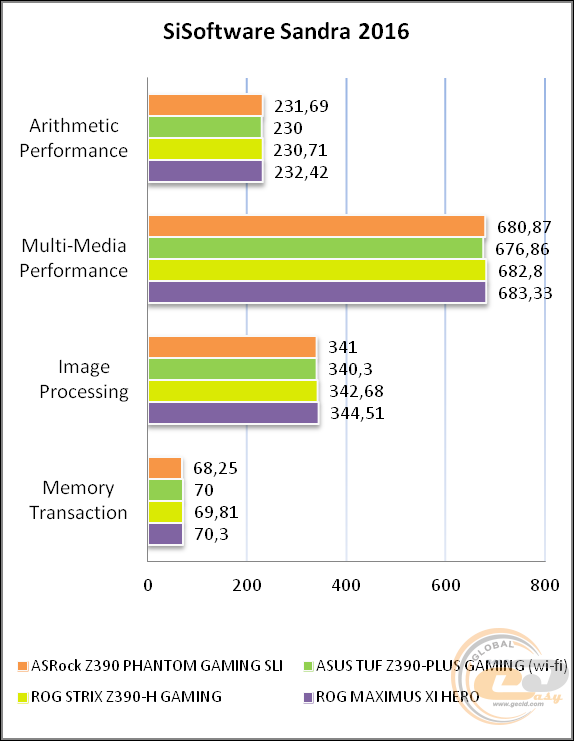

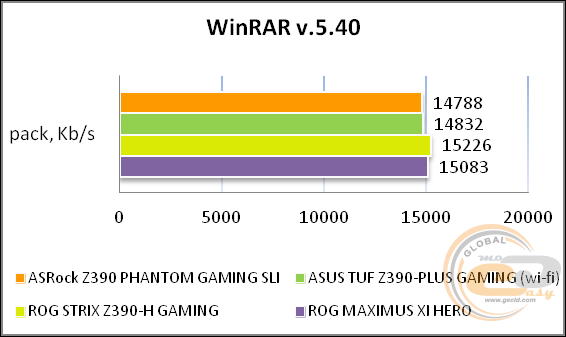

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC892
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Отлично |
Уровень шума, дБ (А) |
-83.8 |
Хорошо |
Динамический диапазон, дБ (А) |
83.8 |
Хорошо |
Гармонические искажения, % |
0.0062 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-75.1 |
Средне |
Интермодуляционные искажения + шум, % |
0.021 |
Хорошо |
Взаимопроникновение каналов, дБ |
-84.7 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.020 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Отлично |
Уровень шума, дБ (А) |
-89.9 |
Хорошо |
Динамический диапазон, дБ (А) |
90.3 |
Очень хорошо |
Гармонические искажения, % |
0.0051 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-78.6 |
Средне |
Интермодуляционные искажения + шум, % |
0.012 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-82.4 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.011 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Звуковая подсистема на основе 8-канального кодека Realtek ALC 892 демонстрирует хорошее качество звука, которого большинству пользователей будет более чем достаточно.
Выводы
Материнская плата ASRock Z390 Phantom Gaming SLI выглядит интересной альтернативой решениям от более именитых производителей, поскольку предлагает любопытное сочетание современного оснащения и приятного дизайна.
Главными ее преимуществами является поддержка технологии NVIDIA SLI и сетевого контроллера Dragon RTL8125AG с пропускной способностью 2,5 Гбит/с. Также приятно отметить поддержку быстрых модулей оперативной памяти DDR4-4300 МГц, двух усиленных слотов PCI Express 3.0 x16 и двух интерфейсов Ultra M.2 Socket 3 для быстрых твердотельных накопителей. Для одного из них в комплекте уже есть радиатор. Порадует новинка симпатичным дизайном, хорошим набором внешних интерфейсов и возможностью разгона процессора и оперативной памяти.
Из особенностей выделим ограничения дисковой подсистемы и отсутствие крепежных отверстий по правому краю. В случае разгонных экспериментов обязательно нужно позаботиться о хорошей циркуляции внутри корпуса.
В итоге ASRock Z390 Phantom Gaming SLI выглядит интересной покупкой для не слишком требовательных пользователей, желающих заполучит модель с топовым чипсетом. Особенно к ней следует присмотреться любителям онлайн-игр.
Достоинства:
- усиленная цифровая подсистема питания;
- наличие подсветки;
- приятный дизайн;
- поддержка USB 3.1 Gen 2 Type-A и Type-C;
- два интерфейса M.2 Socket 3 и один радиатор;
- LAN-контроллер с пропускной способностью 2500 Мбит/с;
- пара слотов PCI Express x16 с усиленной конструкцией;
- поддержка оперативной памяти с частотой до 4300 МГц;
- хороший комплект поставки;
- хорошие возможности ручному разгону;
- хорошая компоновка интерфейсной панели;
- поддержка ряда полезных фирменных технологий.
Особенности:
- высокие температуры при разгоне;
- уменьшенная ширина печатной платы и отсутствие крепежных отверстий на правой стороне;
- ограничение по одновременному использованию некоторых интерфейсов.
Автор: Константин Шорохов
Выражаем благодарность компании ASRock за предоставленную для тестирования материнскую плату.
