Обзор материнской платы ASRock Z490 PG Velocita: оригинальный подход
28-07-2020
Продукция компании ASRock редко попадает к нам на тестирование, но мы вовсе не считаем, что она не заслуживает вашего внимания. Как раз наоборот, ее материнские платы выглядят очень интересно и своеобразно. Чего только стоят флагманские решения серии AQUA с предустановленным водоблоком! Второй любопытной серией с интересным внешним видом и отличными возможностями является ASRock Taichi. Очень рекомендуем хотя бы мельком взглянуть на эти платы.
Сегодня же рассмотрим модель из более доступной серии Phantom Gaming, а именно ASRock Z490 PG Velocita. Ее стоимость составляет порядка $300. Давайте же взглянем, что интересного нам приготовил тайваньский производитель за эти деньги.
Спецификация
Модель |
ASRock Z490 PG Velocita |
Чипсет |
Intel Z490 |
Процессорный разъем |
Socket LGA1200 |
Поддерживаемые процессоры |
Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого поколения для платформы Socket LGA1200 |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4666+ МГц |
Слоты расширения |
1 x PCI Express 3.0 x16 (x16) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 1 x M.2 2230 Key E (для модуля беспроводных интерфейсов) |
Дисковая подсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 4.0 x4 только с Intel Rocket Lake-S) 1 x M.2 Socket 3 (M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4) (M2_2) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4) (M2_3) 8 x SATA 6 Гбит/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Dragon RTL8125BG (10/100/1000/2500 Мбит/с) 1 x Intel WGI219V (10/100/1000 Мбит/с) |
Звуковая подсистема |
8-канальный Realtek ALC1220 |
Питание |
1 х 24-контактный разъем питания ATX 2 x 8-контактных разъема питания ATX12V |
Вентиляторы |
2 x разъема вентиляторов CPU (4-контактные) 5 x разъемов подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой, и три вентилятора |
Внешние порты I/O |
1 x PS/2 Combo 1 x HDMI 1 x DisplayPort 2 x RJ45 4 x USB 3.2 Gen 1 1 х USB 3.2 Gen 2 Type-C 1 х USB 3.2 Gen 2 Type-A 1 x Optical S/PDIF out 5 x аудиопортов |
Внутренние порты I/O |
2 x USB 3.2 Gen 1 1 x USB 3.2 Gen 1 Type-C 2 x USB 2.0 1 x TPM 1 x Thunderbolt |
BIOS |
128 Mбит Flash ROM, UEFI AMI BIOS |
Форм-фактор |
ATX 305 x 244 мм |
Сайт производителя |
ASRock |
Упаковка и комплектация
Материнская плата поставляется в картонной упаковке с удобной ручкой для транспортировки. Ее оформление в темных тонах характеризуется отличной информативностью. Оно отображает ключевые ее особенности и преимущества.
В коробке мы обнаружили следующий набор аксессуаров:
- диск с ПО;
- набор бумажной документации;
- четыре SATA-шлейфа;
- набор наклеек;
- пару стяжек для кабелей;
- винты для крепления M.2 SSD.
Дизайн и особенности платы
ASRock Z490 PG Velocita выполнена на печатной плате черного цвета формата ATX. Ее оформление получилось одновременно строгим и не слишком скучным из-за вкраплений красного цвета. Из интересных моментов отметим защитный кожух над интерфейсной панелью, усиленные слоты для видеокарт, а также наличие пары радиаторов охлаждения M.2-накопителей и предустановленную заглушку интерфейсной панели.
По доброй традиции не обошлось без LED-подсветки чипсетного радиатора и кожуха над интерфейсной панелью. Дополнительно можно подключить четыре светодиодные ленты и синхронизировать подсветку благодаря технологии ASRock Polychrome RGB.

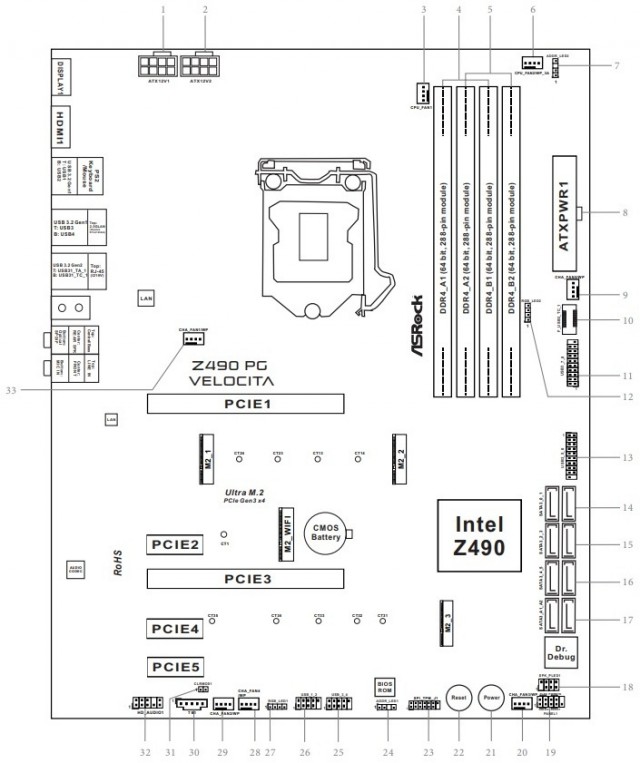

Компоновка набортных элементов выполнена на высшем уровне, и никаких проблем со сборкой системы у вас не возникнет: DIMM-слоты используют защелки с одной стороны, а длинные видеокарты не перекроют доступ к портам SATA.
На обратной стороне печатной платы выделим опорную пластину процессорного разъема, винты крепления радиаторов системы охлаждения и несколько контроллеров, для которых не хватило места на лицевой стороне.
Большая часть внутренних разъемов по традиции сгруппирована в нижней части материнской платы. Тут мы видим колодку подключения аудиоразъемов передней панели, джампер сброса CMOS, диагностический LED-индикатор, разъемы подключения вентиляторов и светодиодных лент, кнопки включения и перезагрузки, а также колодки подключения фронтальной панели, TPM и Thunderbolt. Дополнительно отметим две колодки активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних USB 2.0.
Возможности организации дисковой подсистемы представлены тремя интерфейсами M.2 Socket 3 (один из которых отключен, поскольку будет работать только с процессорами Intel Rocket Lake-S) и восемью портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 (M2_2) делит пропускную способность с двумя портами SATA 6 Гбит/с (SATA3_0 и SATA3_1). В свою очередь третий слот M.2 Socket 3 (M2_3) делит пропускную способность с двумя другими портами SATA 6 Гбит/с (SATA3_4 и SATA3_5).
Системная плата ASRock Z490 PG Velocita оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4666 МГц. Максимальный объем памяти может достигать 128 ГБ.
Дополнительно отметим расположенные на правой стороне колодки для подключения выносных панелей с портами USB 3.2 Gen 1. Всего данная модель оснащена двумя внешними портами USB 3.2 Gen 2 и девятью USB 3.2 Gen 1 (четырьмя внешними и пятью внутренними).
Система охлаждения ASRock Z490 PG Velocita заслуживает отдельного внимания. На первый взгляд, перед нами типичная конструкция с тремя алюминиевыми радиаторами: один осуществляет отвод тепла от чипсета Intel Z490, а остальные два, соединенные между собой тепловой трубкой, отвечают за охлаждение элементов подсистемы питания процессора.
Однако не все так просто. На верхнем радиаторе установлена пара вентиляторов EVERFLOW R123510SH с диаметром крыльчатки 30 мм.
Еще одна 40-мм вертушка установлена внутри радиатора возле интерфейсной панели. Все они поддерживают гибридный режим и приостанавливают свою работу при низкой нагрузке. Ресурс их службы составляет 50 000 часов, что эквивалентно почти 6 годам непрерывной работы (24/7).
Сами радиаторы отводят тепло не только от микросхем DrMOS, но и от дросселей. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 35°C (при разгоне – 37°C);
- верхний радиатор охлаждения элементов подсистемы питания процессора – 40°C (при разгоне − 44°C);
- боковой радиатор охлаждения элементов подсистемы питания процессора – 42°C (при разгоне − 45°C);
- дроссели – 42°C (при разгоне − 46°C).
Полученные результаты указывают на высокую эффективность работы системы охлаждения, так что никаких проблем с ее перегревом точно не будет.
Питание процессора осуществляется по 13-фазной схеме для вычислительных ядер и дополнительных узлов. Преобразователь основан на цифровом ШИМ-контроллере ISL69269. Элементная база материнской платы набрана при помощи высококачественных комплектующих и включает в себя твердотельные конденсаторы, дроссели с ферритовым сердечником на 60 А и микросхемы SiC654A (50 A) от Vishay Siliconix.
Питание процессора осуществляется посредством пары разъемов ATX12V в 8-контактном исполнении.
Для расширения функциональности материнской платы ASRock Z490 PG Velocita есть шесть слотов:
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х4);
- PCI Express 3.0 x1;
- PCI Express 3.0 x1.
Для видеокарты предназначен только верхний слот PCI Express 3.0 x16, но усиленную конструкцию получили оба PCIe 3.0 x16. В итоге плата без проблем выдержит самые тяжелые и габаритные видеоускорители.
Возможности Multi I/O возложены на микросхемы NUVOTON NCT6796D-E и NCT5585D.
Для поддержки сетевых соединений служат два LAN-контроллера: Dragon RTL8125BG с максимальной пропускной способностью 2,5 Гбит/с и гигабитный Intel WGI219V. Для приоритизации трафика можно использовать фирменное ПО. В запасе есть еще разъем M.2 2230 для установки модуля беспроводных интерфейсов.
Дополнительные порты USB 3.1 Gen 1 реализованы при помощи контроллера ASMedia ASM1074.
Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC1220. Она включает в себя конденсаторы Nichicon и усилитель NE5532 с поддержкой наушников с импедансом до 600 Ом.

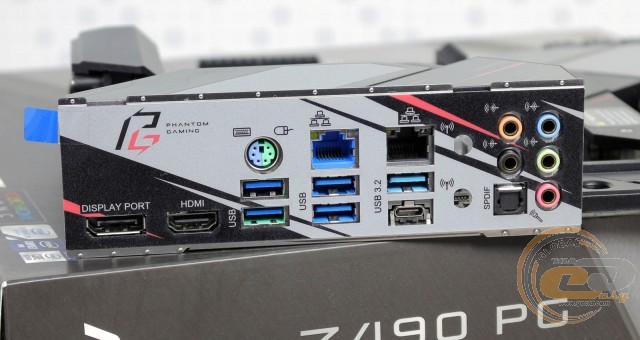

На интерфейсную панель выведены следующие порты:
- 1 x PS/2 Combo
- 1 x HDMI
- 1 x DisplayPort
- 2 x RJ45
- 4 x USB 3.2 Gen 1
- 1 х USB 3.2 Gen 2 Type-C
- 1 х USB 3.2 Gen 2 Type-A
- 1 x Optical S/PDIF out
- 5 x аудиопортов
Интерфейсная панель новинки выгодно отличается наличием шести портов USB, удобным подключением многоканальной акустики, парой сетевых розеток и двумя видеовыходами. Предусмотрены и отверстия для антенн модуля беспроводных интерфейсов.
Что же касается возможностей организации охлаждения, то они у ASRock Z490 PG Velocita очень хорошие. В наличии семь 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, а остальные пять используются для системных вертушек или для подключения водоблоков СВО.
UEFI BIOS

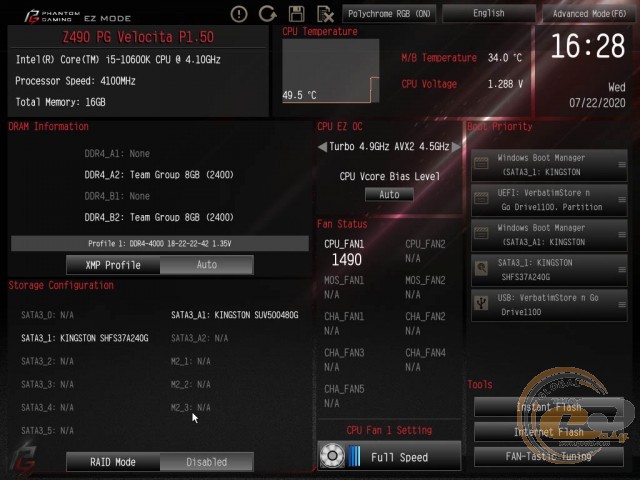

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования. В «EZ Mode» все необходимые настройки сгруппированы на одном экране. Несмотря на всю простоту, он предоставляет возможность мониторинга, разгона памяти автоматически либо активацией XMP-профиля, оверклокинга процессора путем выбора одного из профилей авторазгона, а также возможность управления вентиляторами. При желании можно включить/выключить подсветку, сменить язык либо перейти во второй режим.
Второй режим уже более всем привычный. В нем все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов.
Возможности разгона

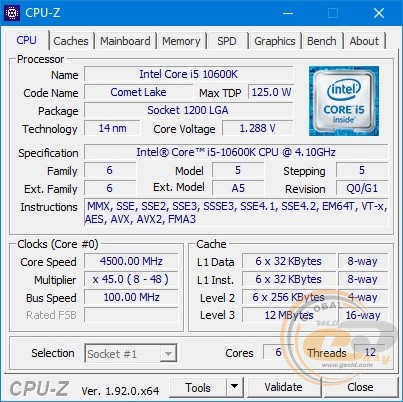

Для начала мы проверили возможности по автоматическому разгону в родной утилите Phantom Gaming Tuning. В настройках подняли Turbo-частоту процессора Intel Core i5-10600K до 4900 МГц, однако фактически она не превышала 4500 МГц.

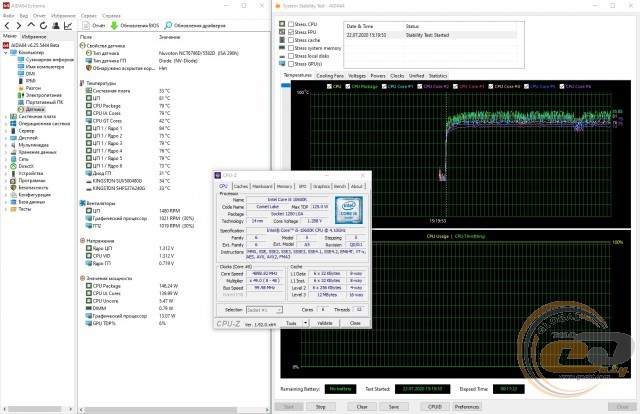

При ручном разгоне подняли множитель до «49», а напряжение – до 1,295 В. Итоговая частота составила 4900 МГц. Stress FPU в AIDA64 прогревал процессор до 84°С, и система работала стабильно. А вот попытки повысить множитель до «50» приводили к синему экрану.

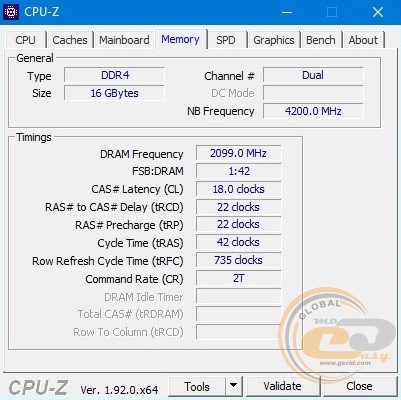

Тестовая оперативная память стабильно работала на скорости DDR4-4200 МГц.
Тестирование
Для проверки возможностей материнской платы ASRock Z490 PG Velocita использовалось следующее оборудование:
Процессор |
Intel Core i5-10600K (Socket LGA1200, 6/12 x 4,1 – 4,8 ГГц, 125 Вт TDP) |
Кулер |
Noctua NH-U12A |
Оперативная память |
2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW 2 x 8 ГБ DDR4-4000 TEAMGROUP T-FORCE TDZAD416G4000HC18JDC01 |
Видеокарта |
Palit GeForce RTX 2080 GAMING PRO OC 8GB GDDR6 |
Накопитель |
HyperX Fury 240GB SHFS37A |
Блок питания |
Seasonic SS-750HT Active PFC F3 |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув) |
Монитор |
Philips 329P9 |

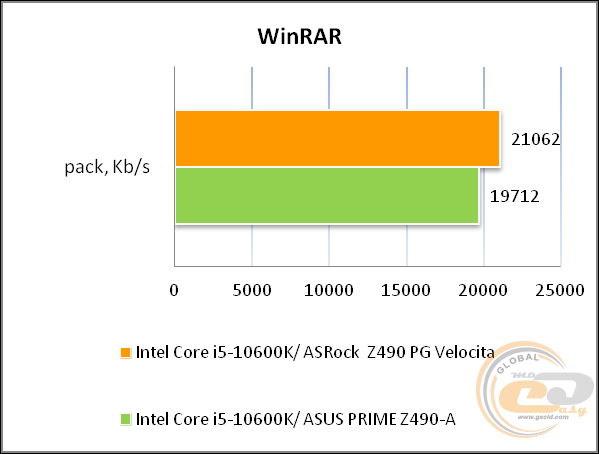

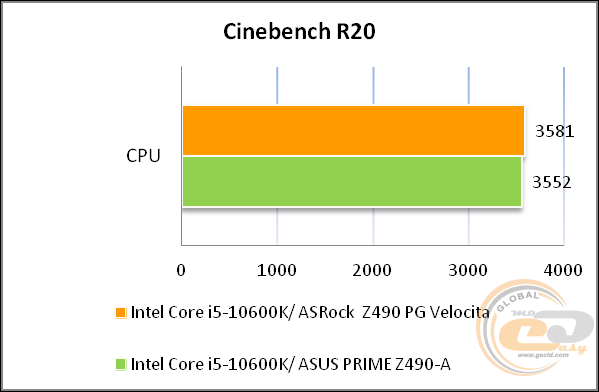

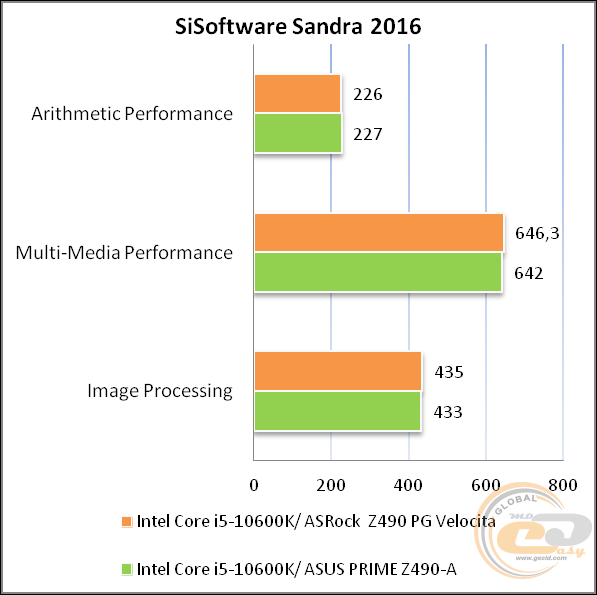

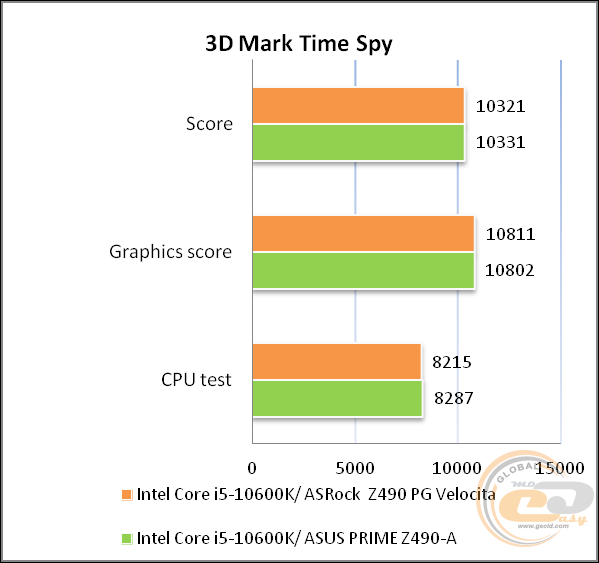

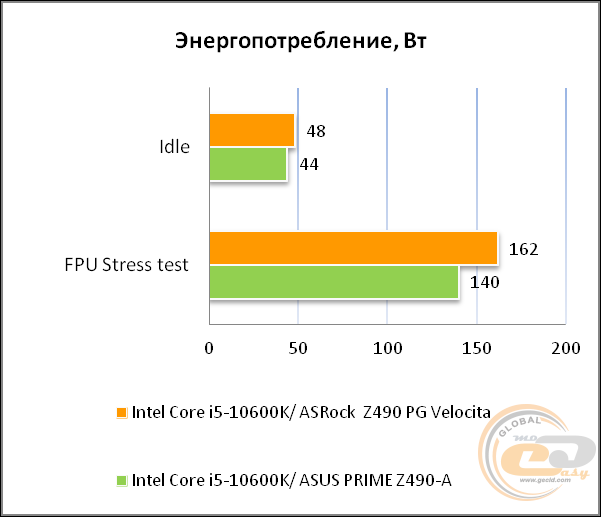

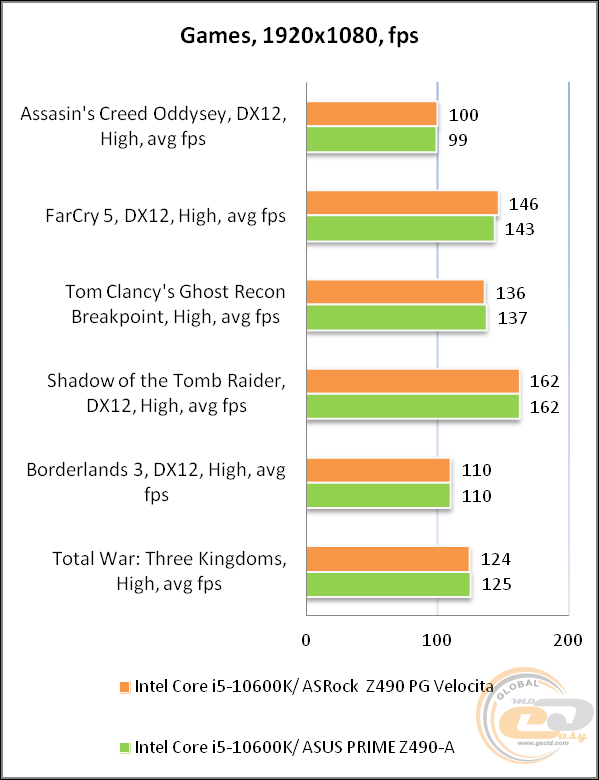

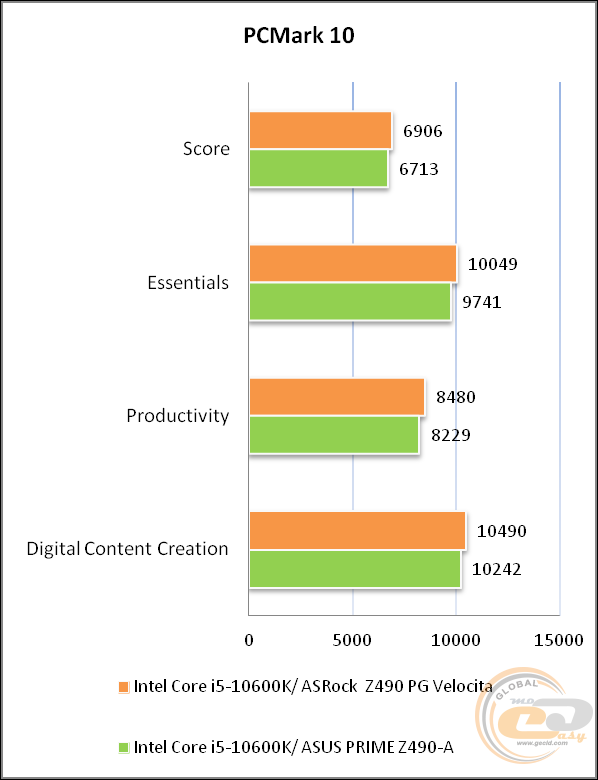

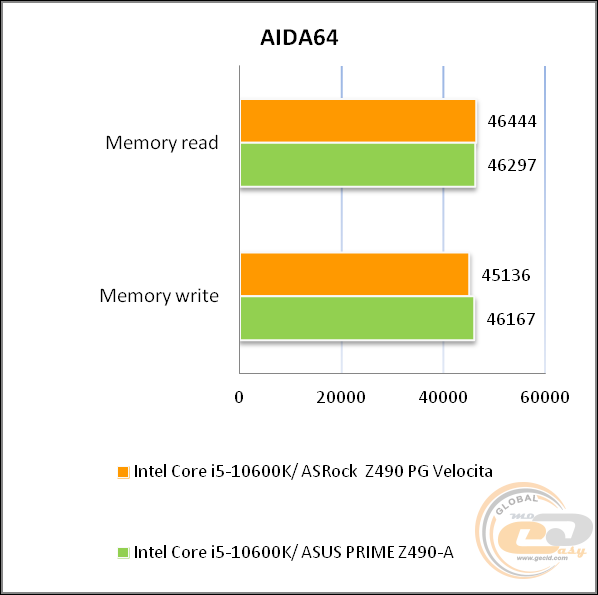

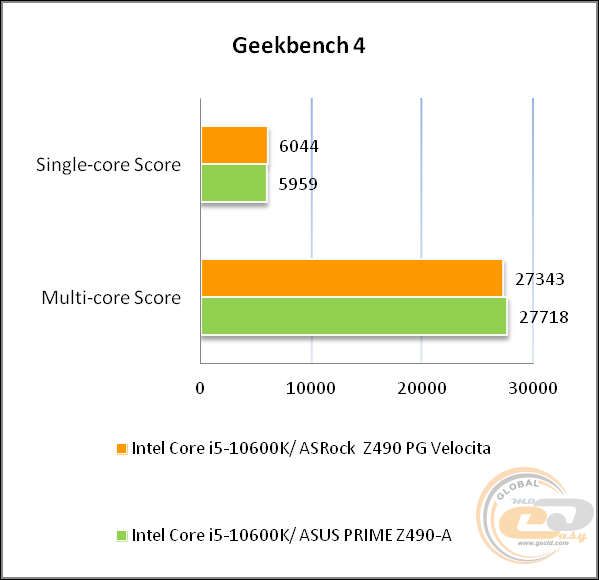

Хорошие результаты указывают на использование отличной элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC S1220
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.00 |
Отлично |
Уровень шума, дБ (А) |
-90.6 |
Очень хорошо |
Динамический диапазон, дБ (А) |
90.6 |
Очень хорошо |
Гармонические искажения, % |
0.00143 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-83.3 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.00947 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-87.2 |
Отлично |
Интермодуляции на 10 кГц, % |
0.00894 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.00 |
Отлично |
Уровень шума, дБ (А) |
-91.6 |
Очень хорошо |
Динамический диапазон, дБ (А) |
92.4 |
Очень хорошо |
Гармонические искажения, % |
0.00152 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-84.9 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.00805 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-84.0 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.00714 |
Отлично |
Общая оценка |
|
Очень хорошо |
Звуковая подсистема материнской платы показала себя с положительной стороны, и ее возможностей более чем достаточно для повседневного использования.
ПО
В комплекте с материнской платой поставляется фирменное ПО ASRock Phantom Gaming Tuning с весьма приличной функциональностью. На главной странице вы можете выбрать один из трех предустановленных режимов работы либо настроить их самостоятельно, задав пределы разгона процессора для каждого из них.
Вкладка OC Tweaker предоставляет доступ к тонкой настройке напряжений, множителя, частоты шины и прочим параметрам, необходимым для ручного разгона и точной настройки работы платы и системы в целом.
Остальные вкладки помогут с мониторингом системной информации и настройкой работы системы охлаждения.
Итоги
В целом материнская плата ASRock Z490 PG Velocita хоть и не выделяется неординарным дизайном, как модели серий Taichi и Aqua, но взамен предлагает чуть более доступную стоимость и сбалансированное оснащение с заделом на будущее. В наличии есть не только слот M.2 Socket 3 с поддержкой интерфейса PCIe 4.0 x4 (он заработает с Intel Rocket Lake-S), но и разъем для установки модуля беспроводных интерфейсов, который вы можете приобрести отдельно.
В остальном ASRock Z490 PG Velocita предлагает сразу восемь портов SATA и два сетевых LAN-контроллера, усиленную подсистему питания с активным ее охлаждением. Она включает в себя три вентилятора для эффективного отвода тепла от дросселей и микросхем DrMOS.
Не обошлось и без традиционных преимуществ в виде LED-подсветки, колодок подключения светодиодных лент, качественной элементной базы, актуальных интерфейсов, поддержки быстрых модулей ОЗУ и приятного дизайна. А среди особенностей выделим лишь привычное ограничение по работе некоторых интерфейсов дисковой подсистемы.
В итоге ASRock Z490 PG Velocita выглядит очень интересно в первую очередь для любителей разгонных экспериментов. Она станет отличной основной для мощной игровой или рабочей системы с хорошими возможностями и заделом на будущее.
Достоинства:
- усиленная 13-фазная подсистема питания с микросхемами DrMOS;
- наличие гигабитного и 2,5-гигабитного сетевых контроллеров;
- поддержка трех слотов M.2 Socket 3, один из которых готов к переходу на интерфейс PCIe 4.0;
- гибридное охлаждение подсистемы питания с тепловой трубкой и тремя вентиляторами;
- приятный дизайн и стильная подсветка;
- возможность реализовать интерфейс Thunderbolt при помощи соответствующей колодки;
- поддержка большого количества портов USB;
- радиаторы охлаждения M.2-накопителей;
- качественная звуковая подсистема;
- удачная компоновка интерфейсной панели.
Особенности:
- ограничение по одновременному использованию ряда интерфейсов.
Автор: Константин Шорохов
Выражаем благодарность компании ASRock за предоставленную для тестирования материнскую плату.
Выражаем благодарность компании Brain за предоставленный для тестирования процессор Intel Core i5-10600K.
