Обзор и тестирование материнской платы ASUS B150-PRO

Выбирая себе материнскую плату для сборки домашней системы с одним из процессоров линейки Intel Skylake, вовсе не обязательно рассматривать исключительно модели на флагманском Intel Z170, ведь существуют более доступные альтернативы, которые способны предложить практически идентичную функциональность, особенно если не планируется разгон процессора и установка связки из нескольких видеокарт.

ASUS B150-PRO

В качестве одной из таких альтернатив и выступает модель ASUS B150-PRO, выполненная на основе чипсета Intel B150. Он не поддерживает разгон, но обходится в закупке немного дешевле, что и позволяет снизить конечную стоимость для потребителя. Давайте же взглянем, какие возможности предлагает данная модель за свои $110.

Спецификация

Производитель и модель

ASUS B150-PRO

Чипсет

Intel B150

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой DDR4-2133 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express x1

3 x PCI

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

6 х SATA 6 Гбит/с

LAN

1 x Realtek RTL8111GR (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 х D-Sub

1 x DVI-D

1 x HDMI

1 x RJ45

1 х USB Type-C

2 x USB 3.0

4 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

1 x USB 2.0 с поддержкой подключения двух USB 2.0

1 х COM

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 218 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS B150-PRO ASUS B150-PRO

Материнская плата ASUS B150-PRO поставляется в стандартной картонной коробке, оформленной в темных тонах и отличающейся хорошим информационным наполнением. Отдельно отмечена возможность активации подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

ASUS B150-PRO

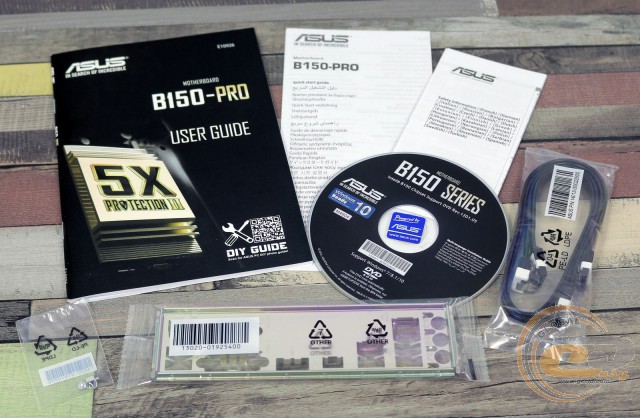

В коробке с ASUS B150-PRO мы обнаружили вполне стандартный набор аксессуаров:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • два кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS B150-PRO

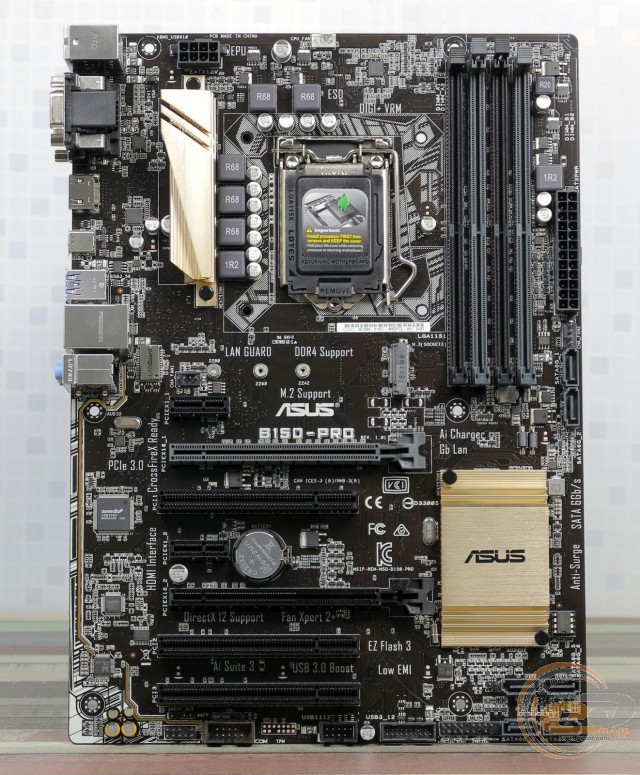

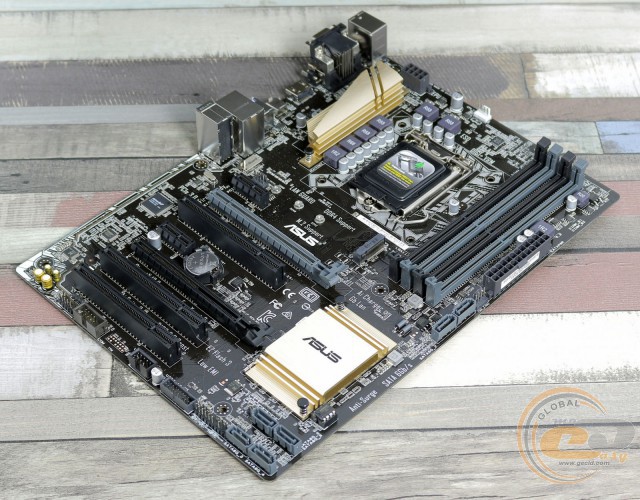

Материнская плата выполнена на печатной плате темно-коричневого цвета формата ATX (305 х 218 мм). Ее оформление вполне стандартное для фирменных решений среднего уровня, где темные цвета оттеняются радиаторами бронзового цвета, что делает облик более интересным.

В свою очередь компоновка набортных элементов в целом реализована на высоком уровне, поэтому никаких особых проблем у вас не возникнет, так как все порты расположены на оптимальных местах, ближе к краям печатной платы, а DIMM-слоты оборудованы защелками только с одной стороны. Заслуживает внимание лишь отсутствие крепежных отверстий по правому краю, что связанно с уменьшенной до 218 мм шириной печатной платы. Ввиду этого следует быть аккуратным при подключении основного кабеля питания и накопителей к портам SATA 6 Гбит/с, которые расположены перпендикулярно поверхности, так как это может привести к излому текстолита.

ASUS B150-PRO

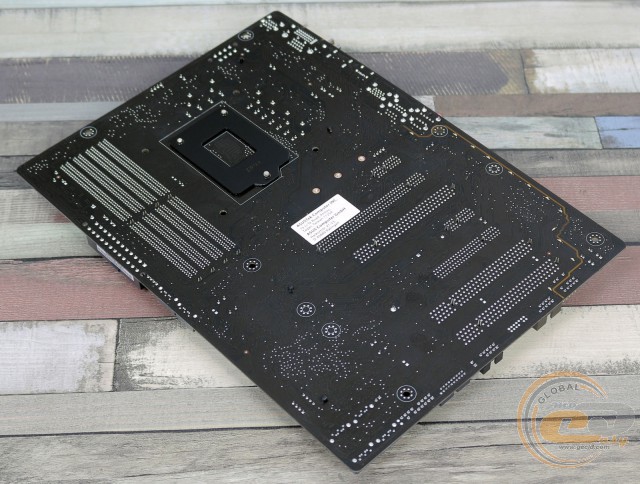

На обратной стороне можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что радиаторы закреплены при помощи пластиковых клипс, что является стандартным решением для моделей, не предназначенных для разгона, и, соответственно, не подверженных высоким нагрузкам и температурам.

ASUS B150-PRO

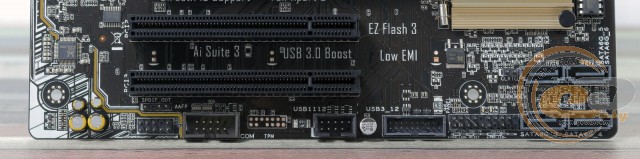

В нижней части печатной платы ASUS B150-PRO расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PIDIF Out, порт COM, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB: одну USB 2.0 и одну USB 3.0. Всего на плате реализована поддержка шести портов USB 2.0: двух внутренних и четырех на интерфейсной панели. Что же касается USB 3.0, то их четыре: два внутренних и два внешних. Также вспомним о внешнем интерфейсе USB Type-C с пропускной способностью 5 Гбит/с и максимальным выходным током 3 А. Все порты USB обслуживаются силами чипсета Intel B150.

ASUS B150-PRO

ASUS B150-PRO

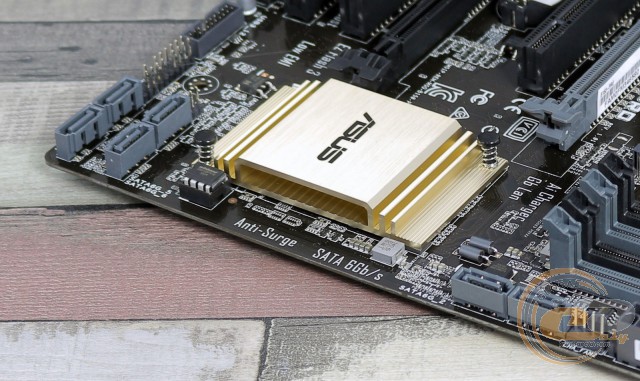

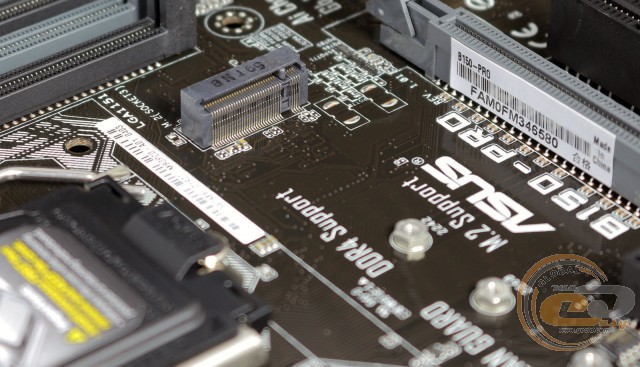

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с.

ASUS B150-PRO

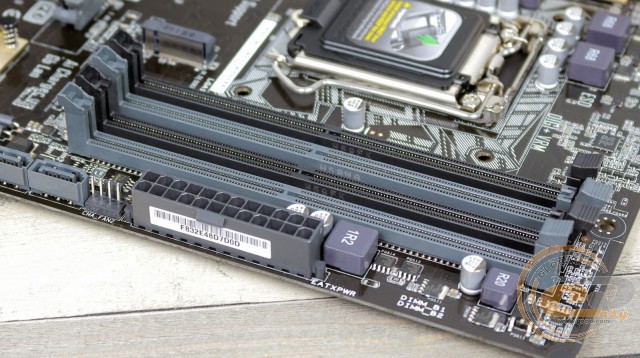

Системная плата ASUS B150-PRO оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

ASUS B150-PRO

ASUS B150-PRO

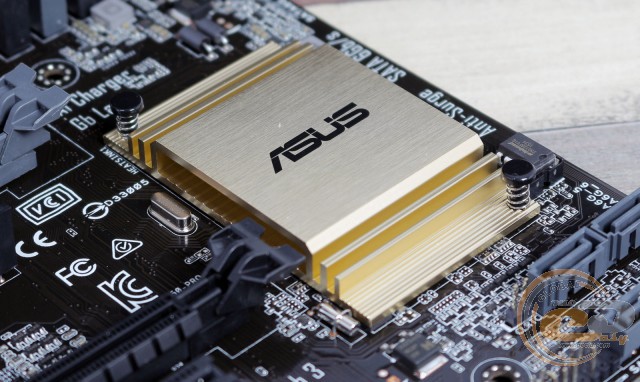

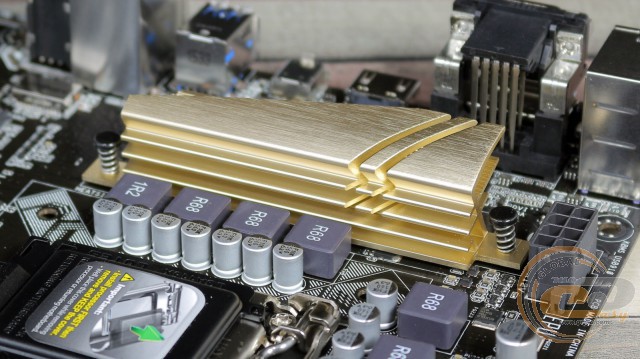

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B150, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 30,9°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 57,8°C;
  • дроссели подсистемы питания процессора – 63,3°C.

Как видим, предустановленные радиаторы обеспечивают достаточное охлаждение ключевых компонентов.

ASUS B150-PRO

ASUS B150-PRO

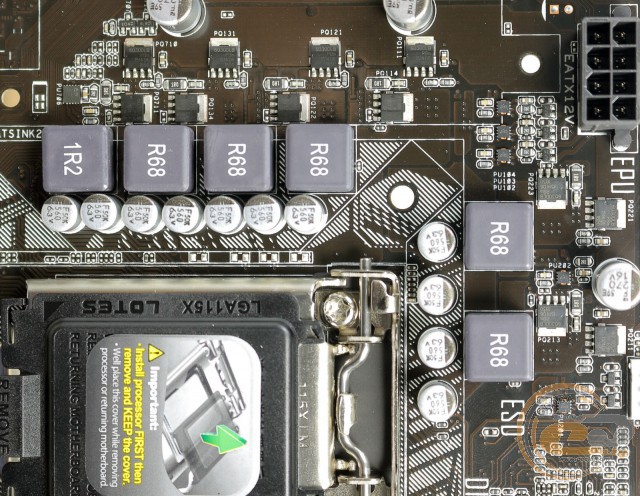

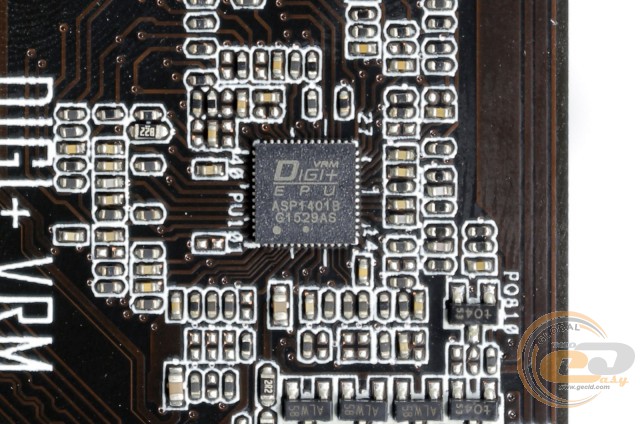

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1401B со встроенной подсистемой управления энергопотреблением DIGI+ VRM.

ASUS B150-PRO

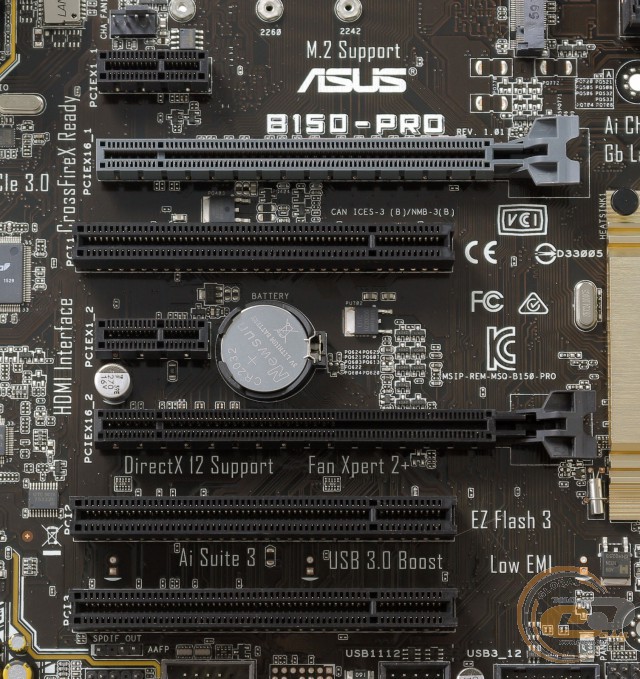

Для расширения функциональности ASUS B150-PRO у пользователя есть в распоряжении семь слотов:

  1. PCI Express x1;
  2. PCI Express 3.0 x16;
  3. PCI;
  4. PCI Express x1;
  5. PCI Express 3.0 x16 (в режиме x4);
  6. PCI;
  7. PCI.

Поскольку чипсет Intel B150 не поддерживает распределение линий между слотами PCI Express 3.0 x16, то второй из них подключен к чипсету и его пропускная способность ограничена четырьмя линиями. При этом у пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.

ASUS B150-PRO

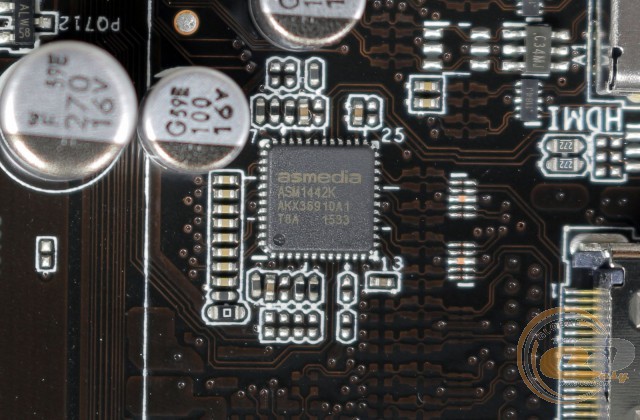

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DVI-D и D-Sub), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS B150-PRO

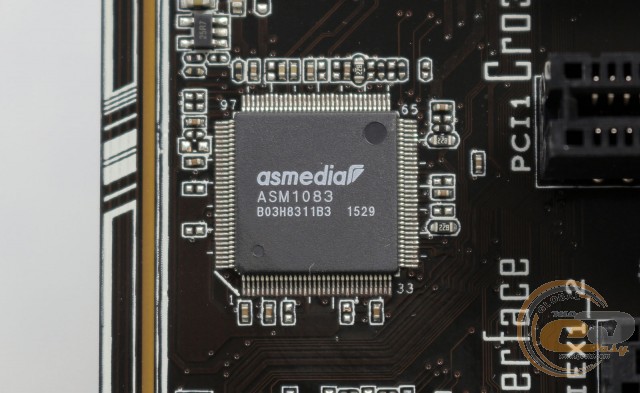

Поскольку чипсет Intel B150 не поддерживает интерфейс PCI, то функционирование трех соответствующих слотов реализовано при помощи моста ASMedia ASM1083.

ASUS B150-PRO

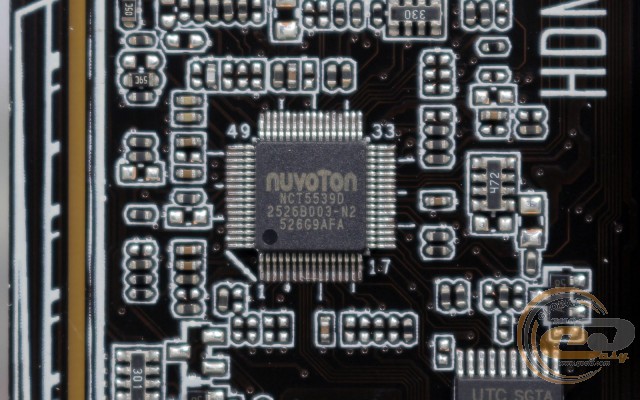

Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.
