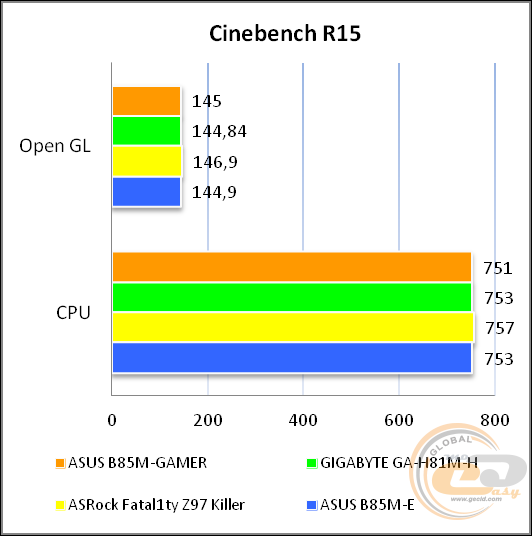

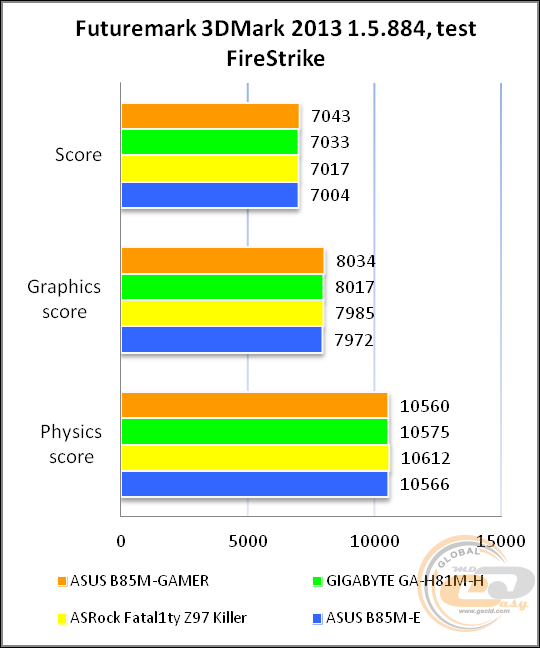

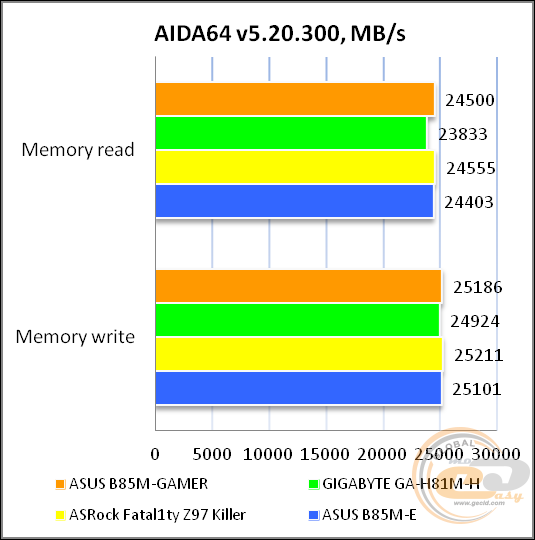

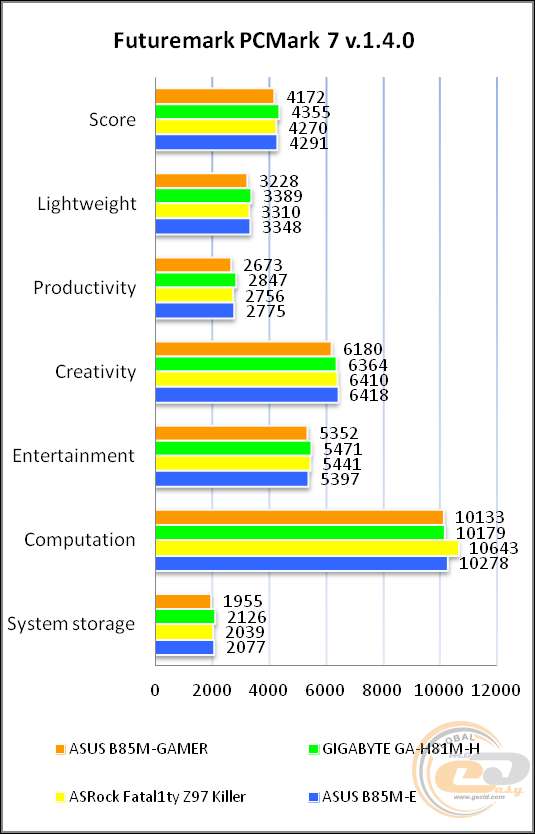

Обзор и тестирование материнской платы ASUS B85M-GAMER

Линейка материнских плат ASUS Gamer включает в себя более доступные решения для геймеров, чем серия ASUS ROG. На текущий момент мы познакомились практически со всеми моделями из данной серии, а именно: ASUS Z97-PRO GAMER, ASUS H97-PRO GAMER, ASUS B85-PRO GAMER и ASUS H81-GAMER. Поэтому на очереди ASUS B85M-GAMER − одна из самых доступных материнских плат данной линейки (после ASUS H81-GAMER).

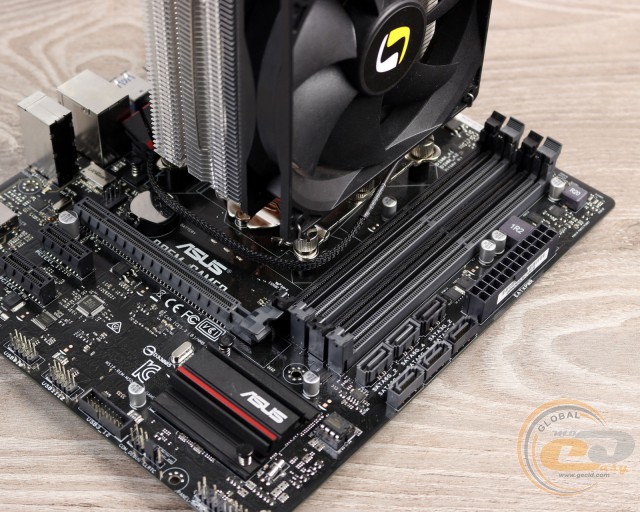

ASUS B85M-GAMER

Она предлагает очень достойное оснащение, включая в себя качественную звуковую подсистему на основе кодека SupremeFX и высококлассный сетевой контроллер от компании Intel. Конечно же, из-за использования не самого функционального, но более доступного чипсета Intel B85, новинка лишилась интерфейсов SATA Express и M.2, которые есть у старших моделей, однако для сборки недорогой игровой системы это не критично.

А теперь предлагаем перейти непосредственно к обзору новинки и более подробно изучить все ее особенности. Спецификация материнской платы ASUS B85M-GAMER:

Производитель

ASUS

Модель

B85M-GAMER (rev 1.01)

Чипсет

Intel B85

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения

Частота используемой памяти

1600 / 1333 / 1066 МГц

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

Дисковая подсистема

Чипсет Intel B85 поддерживает:

4 x SATA 6 Гбит/с

2 x SATA 3 Гбит/с

LAN

1 x Intel WGI218V (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек SupremeFX

8-канальный звук

S/PDIF Out

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x D-Sub

1 x LAN (RJ45)

2 x USB 3.0

2 x USB 2.0

3 x аудиопорта

2 х PS/2

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

4 x SATA 6 Гбит/с

2 x SATA 3 Гбит/с

1 х разъем COM

1 x джампер для сброса CMOS

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

BIOS

64 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 4.0a, SM BIOS 2.8, DMI 2.7, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

microATX

233 х 206 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS B85M-GAMER

Материнская плата ASUS B85M-GAMER поставляется в картонной коробке с традиционным фирменным оформлением всей серии ASUS Gamer в черно-красных тонах. На лицевой стороне, помимо наименования компании-производителя и модели устройства, можно обратить внимание на ряд логотипов в нижней части, свидетельствующих о поддержке ОС Windows 8.1, а также о возможности вывода изображения на дисплеи с разрешением 4096 х 2160 точек (4K Ultra HD).

ASUS B85M-GAMER

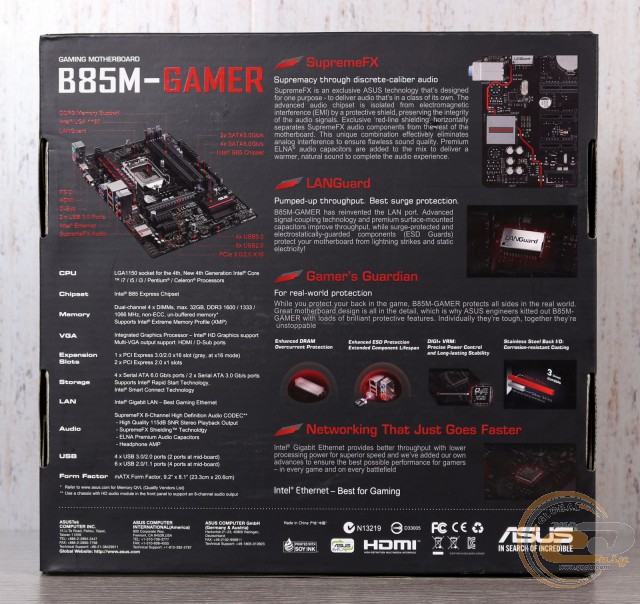

На обратной стороне коробки, помимо изображения материнской платы, а также краткого перечня ее характеристик, можно обратить внимание на поддержку ряда технологий:

  • SupremeFX – предустановленный аудиокодек предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 115 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы ELNA. Также отметим наличие усилителя TI R4580I с поддержкой наушников с импедансом до 300 Ом.
  • LANGuard – в составе порта LAN используется специальный предохранитель, который поможет избежать повреждения системы вследствие разряда статического электричества либо во время грозы.
  • Enhanced DRAM Over-current Protection – специальные предохранители защищают модули оперативной памяти от повреждений, вызванных повышенной силой тока или коротким замыканием.
  • Stainless Steel Back I/O – интерфейсная панель выполнена из высококачественной нержавеющей стали c покрытием из оксида хрома. Она обладает повышенным сопротивлением процессам окисления, что делает ее в три раза более износостойкой.
  • Enhanced ESD Protection – применяются специальные предохранители для повышенной степени защиты от электростатических разрядов.

ASUS B85M-GAMER

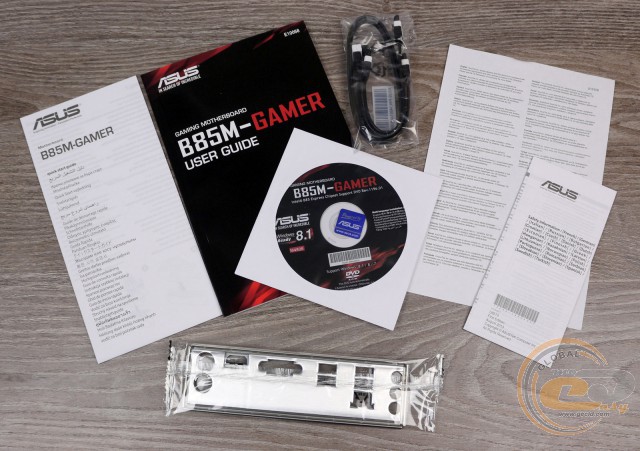

В коробке с ASUS B85M-GAMER мы обнаружили вполне стандартный набор аксессуаров:

  • диск с драйверами и утилитами;
  • инструкцию пользователя;
  • два кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS B85M-GAMER

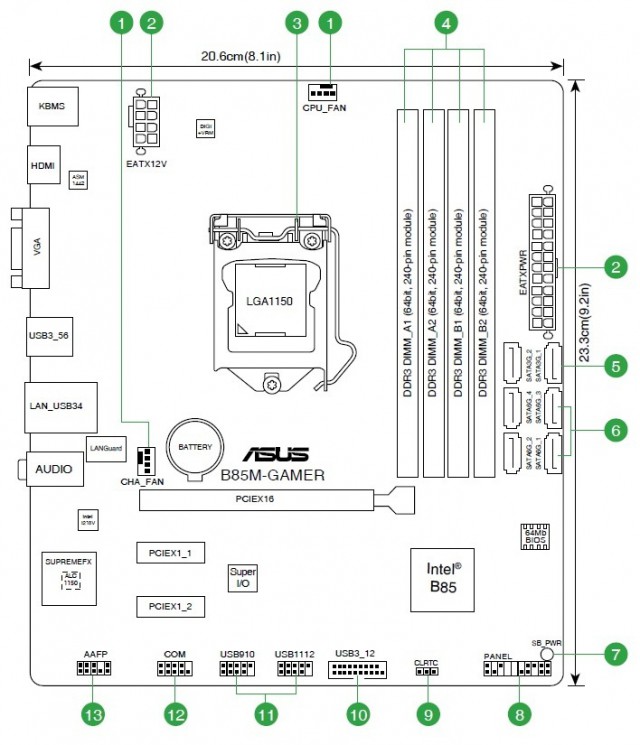

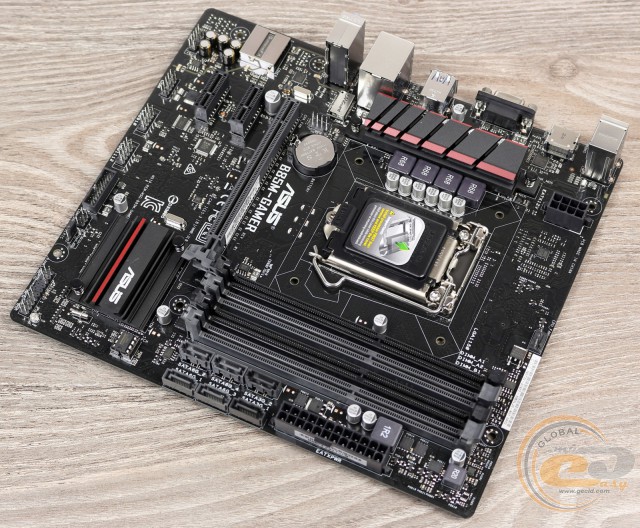

Как и все рассмотренные нами ранее модели серии ASUS Gamer, новинка выполнена на печатной плате черного цвета, в данном случае формата microATX. Она отличается немного нестандартными габаритами (233 х 206 мм) и выделяется стильным оформлением в черных и красных тонах.

ASUS B85M-GAMER

Ввиду уменьшенной ширины, на правой стороне печатной платы отсутствуют крепежные отверстия, а значит, вам следует соблюдать определенную осторожность при подключении основного кабеля питания и накопителей, так как чрезмерное усилие может привести к повреждению платы.

ASUS B85M-GAMER

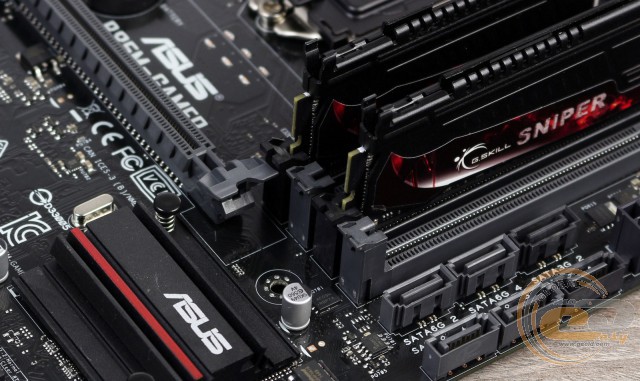

В остальном же стоит отметить достаточно грамотную компоновку. Например, для большего удобства сборки DIMM-слоты оборудованы защелками только с одной стороны, а SATA-порты точно не будут перекрыты картами расширения любой длины.

ASUS B85M-GAMER

Взглянув на обратную сторону материнской платы, можно отметить не только привычную опорную пластину процессорного разъема, но и пластиковые клипсы крепления обоих радиаторов.

ASUS B85M-GAMER

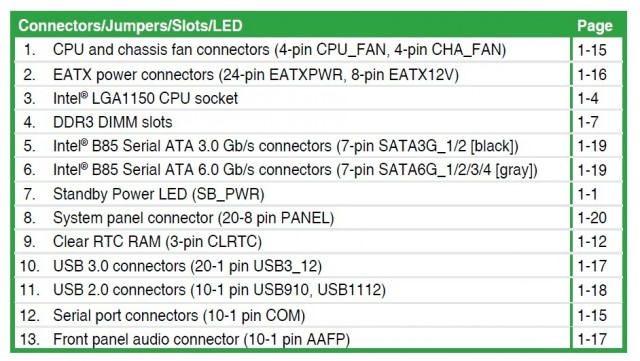

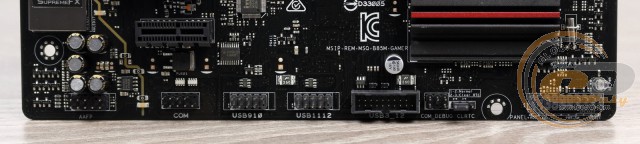

В нижней части печатной платы ASUS B85M-GAMER расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, джампер для сброса CMOS, порт COM, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0 и одну USB 3.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Что же касается USB 3.0, то их всего четыре: два внутренних и два внешних.

ASUS B85M-GAMER

Возможности организации дисковой подсистемы представлены четырьмя портами SATA 6 Гбит/с и двумя SATA 3 Гбит/с. Все разъемы функционируют благодаря набору системной логики.

ASUS B85M-GAMER

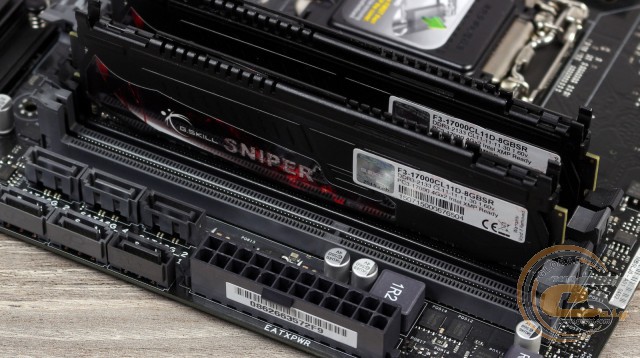

Системная плата ASUS B85M-GAMER оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1333 до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

ASUS B85M-GAMER

ASUS B85M-GAMER

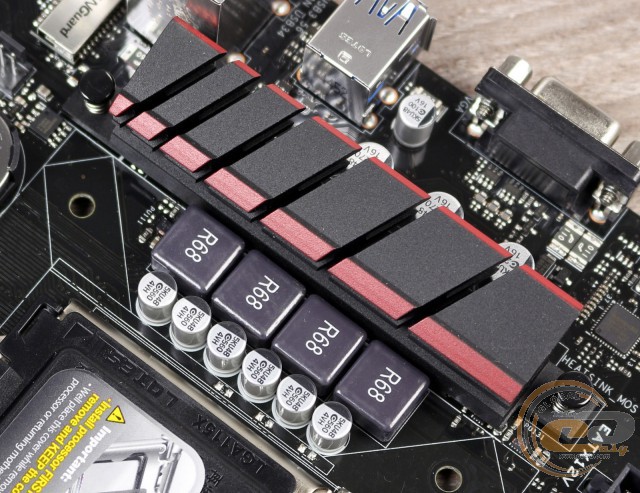

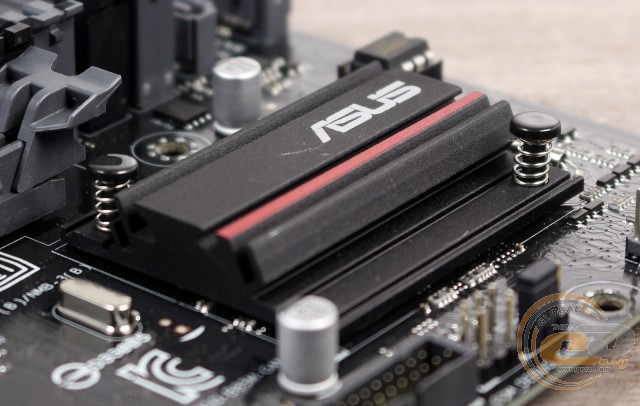

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от набора системной логики Intel B85, в то время как второй накрывает элементы подсистемы питания процессора.

В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,8°C (при разгоне − 37,6°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 53,8°C (при разгоне − 60°C);
  • дроссели подсистемы питания процессора – 65,4°C (при разгоне − 71,3°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS B85M-GAMER

ASUS B85M-GAMER

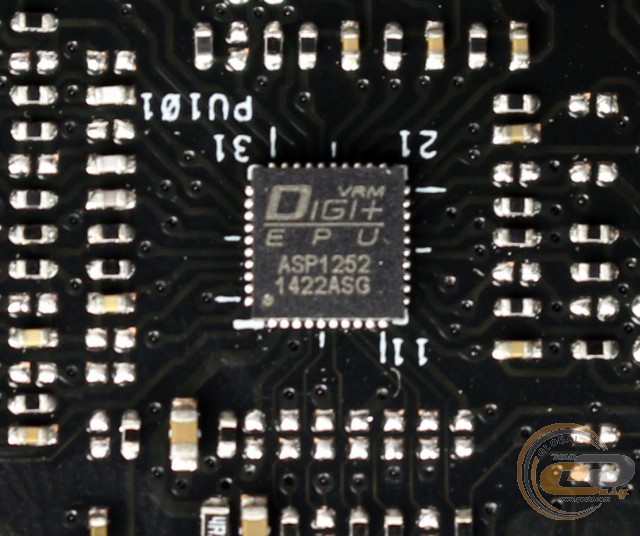

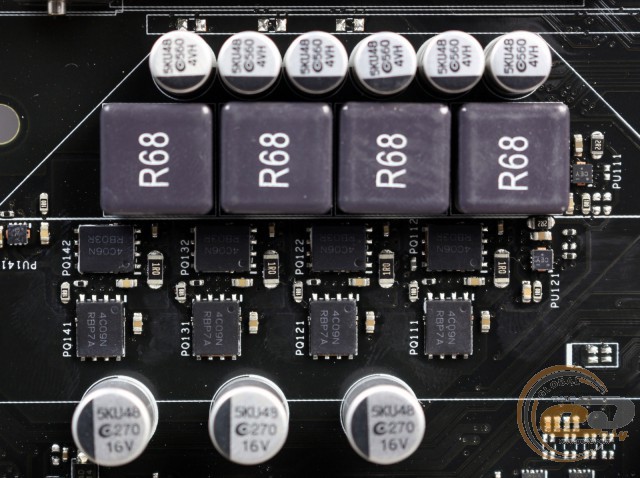

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1252 со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

ASUS B85M-GAMER

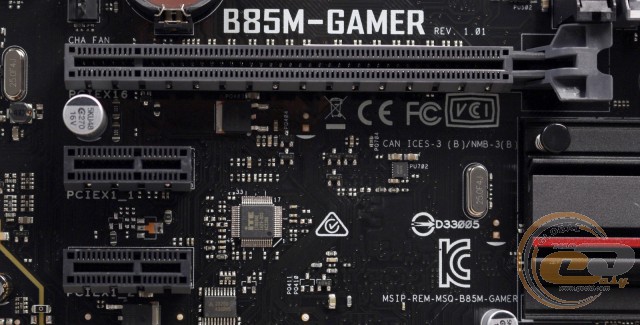

Для расширения функциональности материнской платы ASUS B85M-GAMER есть три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1.

Как видим, новинка предполагает установку только одной видеокарты в единственный слот PCI Express 3.0 x16, который подключен к процессору и всегда использует все доступные 16 линий стандарта PCI Express 3.0.

ASUS B85M-GAMER

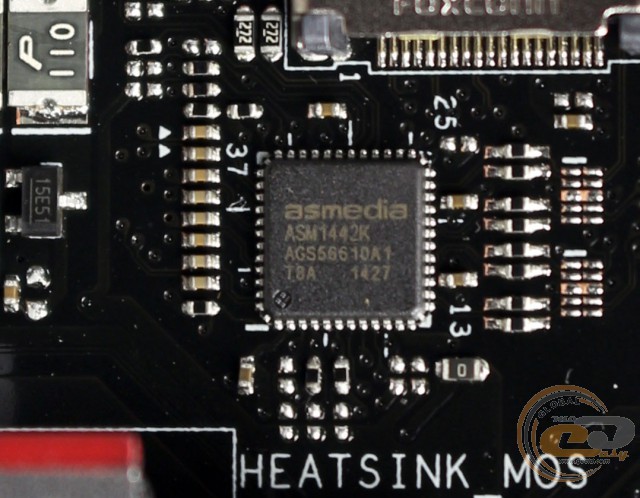

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении интерфейсы HDMI и D-Sub, переключение между которыми осуществляется силами микросхемы ASMedia ASM1442K.

ASUS B85M-GAMER

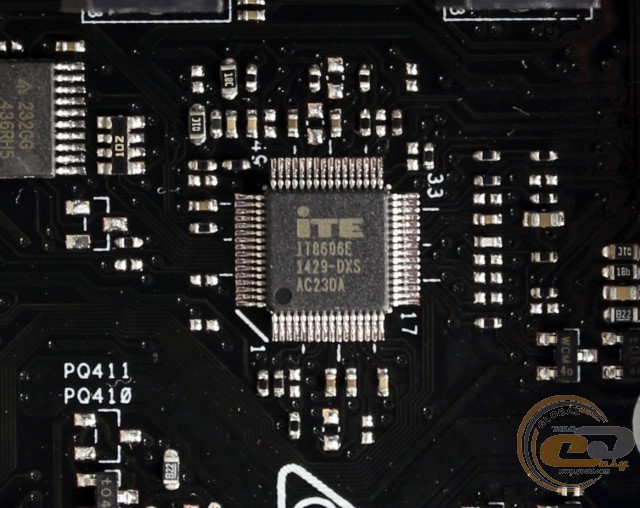

Возможности Multi I/O возложены на микросхему ITE IT8606E, которая управляет работой системного вентилятора, портами COM и PS/2, а также обеспечивает мониторинг.

ASUS B85M-GAMER

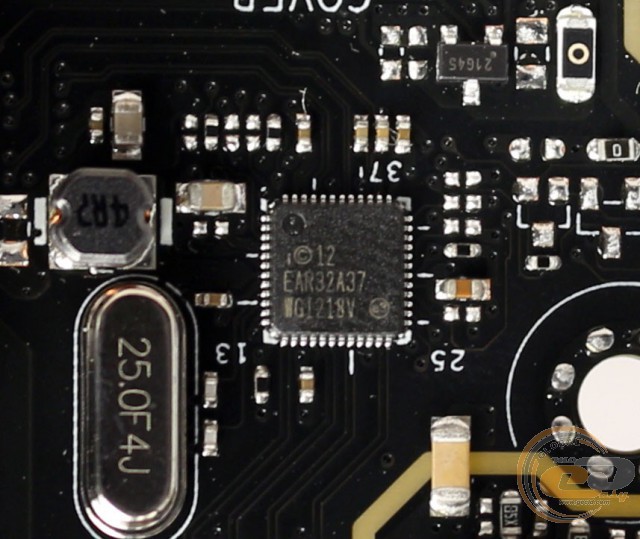

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI218V.

ASUS B85M-GAMER

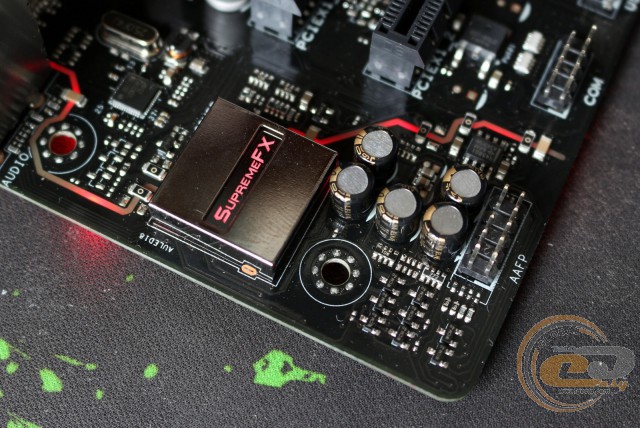

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке SupremeFX, который поддерживает аудиосистемы форматов 2/4/5.1/7.1. В его обвязке используется аудиоусилитель TI R4580I с поддержкой наушников с импедансом до 300 Ом и высококачественные аудиоконденсаторы ELNA. Сам же кодек защищен от электромагнитных наводок специальным кожухом.

ASUS B85M-GAMER

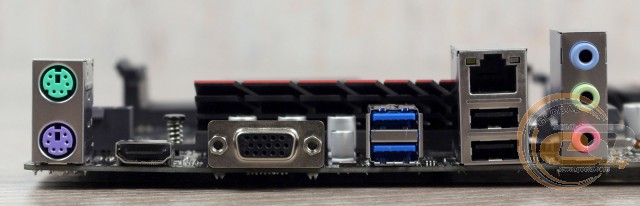

Интерфейсная панель модели ASUS B85M-GAMER включает в себя следующие порты:

  • 1 x HDMI;
  • 1 x D-Sub;
  • 2 x PS/2;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 2 x USB 2.0;
  • 3 x аудиопорта.

На наш взгляд, данная компоновка является вполне достойной, поскольку обладает достаточным количеством портов USB и двумя видеовыходами (включая HDMI с возможностью вывода изображения на дисплеи с разрешением 4096 х 2160 точек (4K Ultra HD)). Также вы сможете вывести порт COM на заднюю панель при помощи соответствующего разъема на печатной плате. Некоторые проблемы может вызвать лишь неудобное подключение многоканальной акустики.

ASUS B85M-GAMER

ASUS B85M-GAMER

У ASUS B85M-GAMER имеются стандартные возможности для организации охлаждения внутри системного корпуса. В наличии два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, а второй предназначен для системной вертушки.

UEFI BIOS

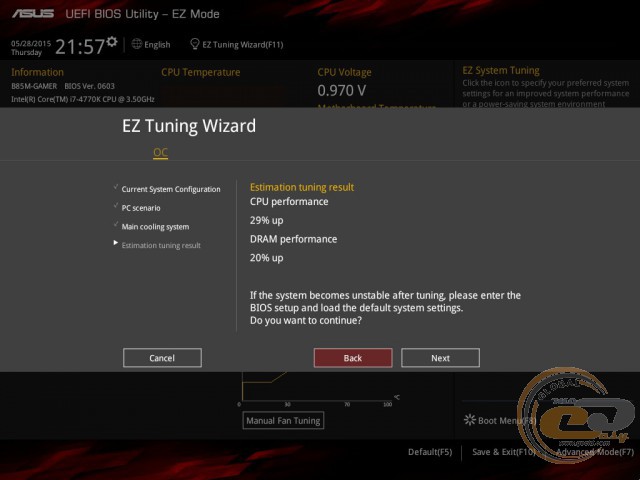

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

ASUS B85M-GAMER

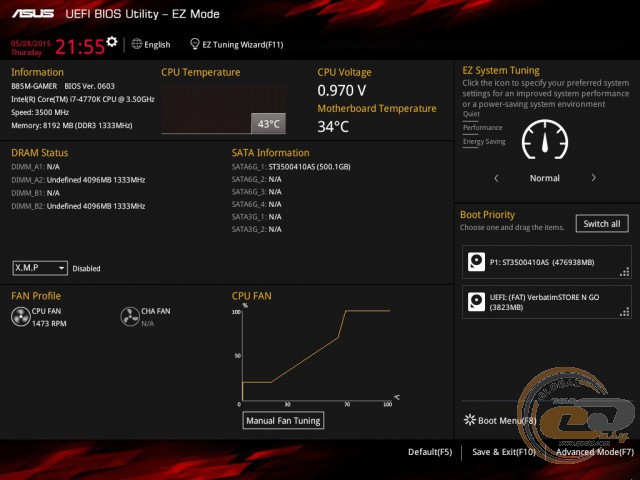

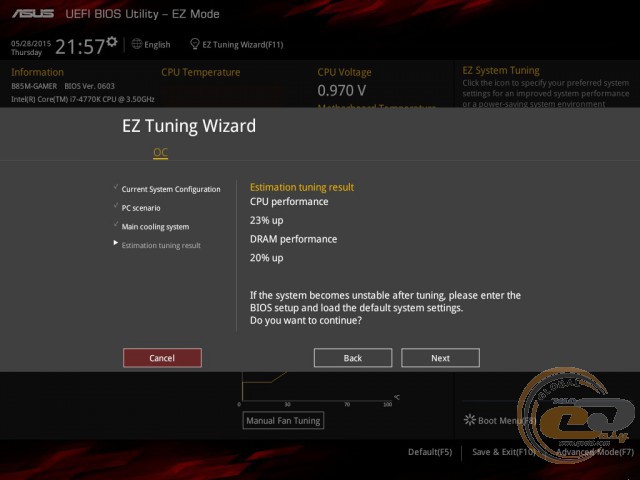

«EZ Mode», в котором все необходимые настройки сгруппированы на одном экране.

ASUS B85M-GAMER

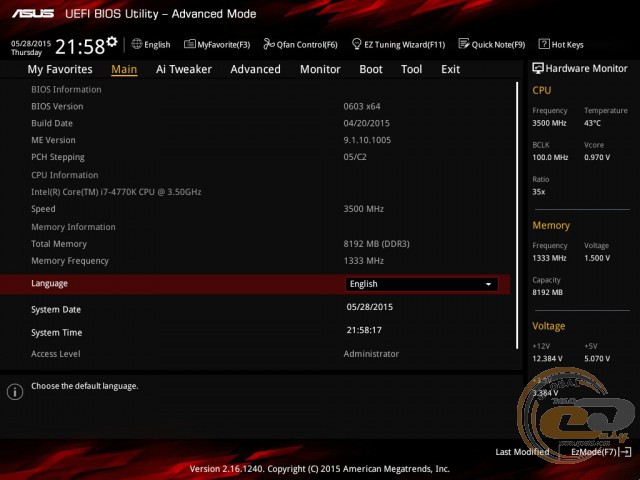

Либо привычный «Advanced Mode», где все настройки необходимо производить вручную.

ASUS B85M-GAMER

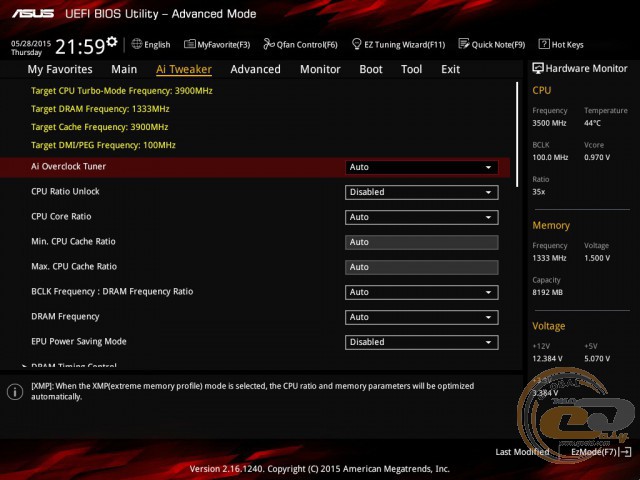

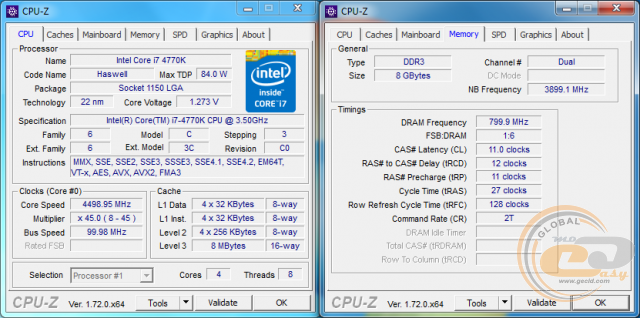

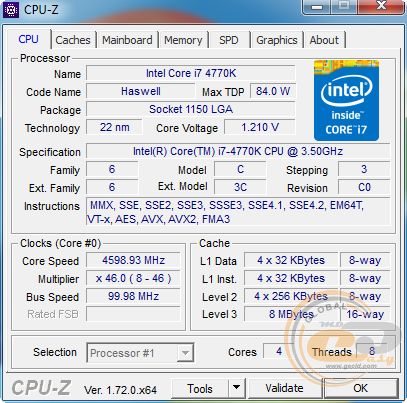

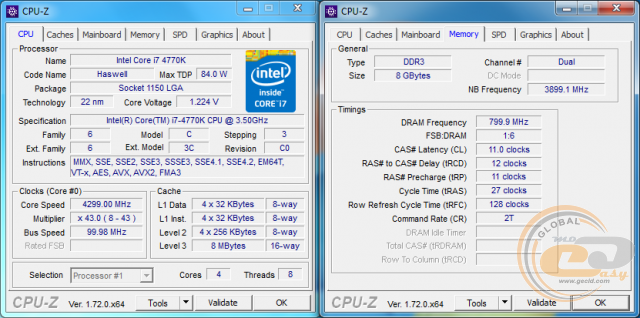

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

ASUS B85M-GAMER

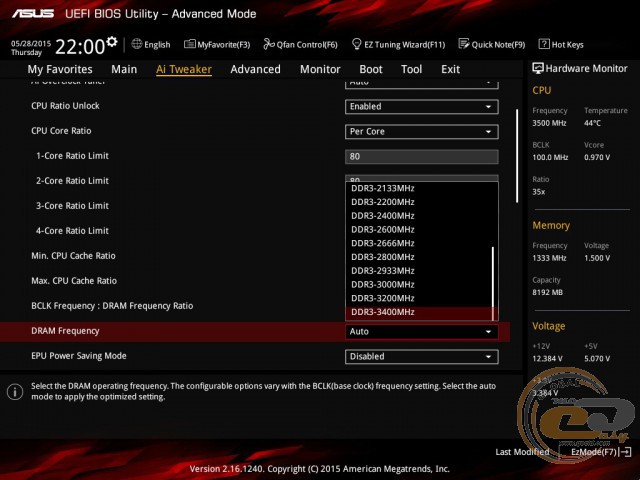

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 3400 МГц.

ASUS B85M-GAMER

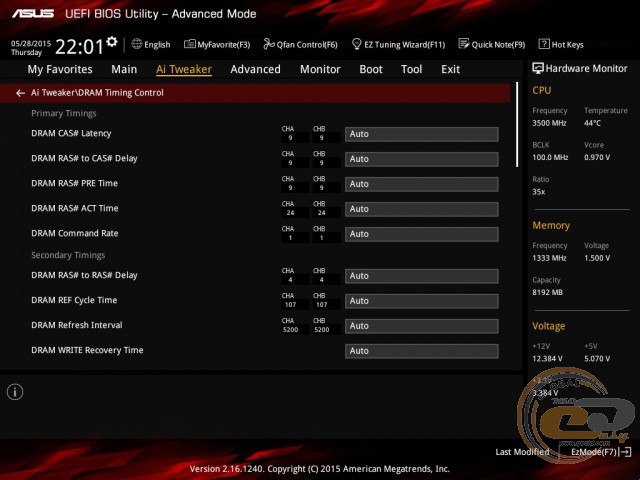

Также при необходимости можно получить доступ к регулировкам задержек памяти.

ASUS B85M-GAMER

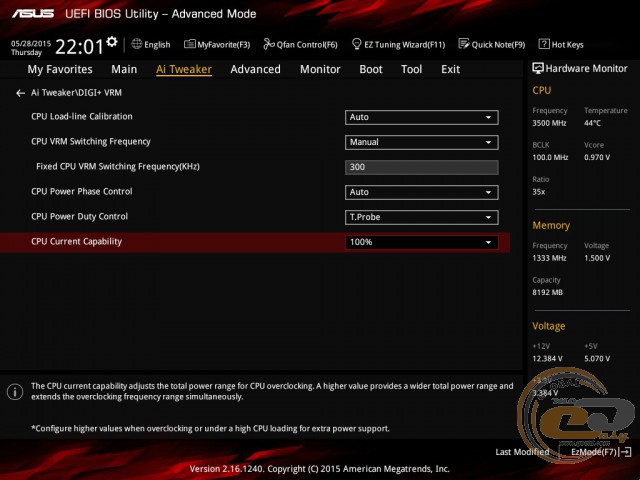

Для увеличения стабильности при разгоне могут послужить настройки управления цифровой подсистемой питания DIGI+ VRM.

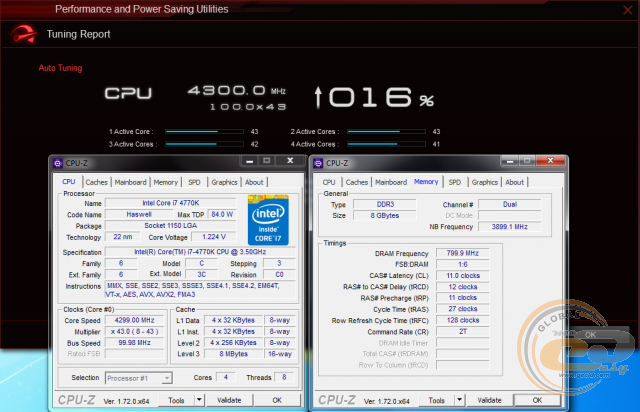

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота оперативной памяти

Memory Frequency

800 − 3400



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота работы ШИМ-контроллера преобразователя питания процессора

Fixed CPU VRM Switching Frequency(KHz)

300 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% − 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920

0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Входное напряжение на процессоре

CPU Input Voltage

0,800 – 2,700

0,010

Напряжение на модулях оперативной памяти

DRAM Voltage

1,20000 – 1,92000

0,00500

Напряжение на чипсете

PCH Core Voltage

0,70000 – 1,10000

0,01250



PCH VLX Voltage

1,20000 – 2,00000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500

ASUS B85M-GAMER

ASUS B85M-GAMER

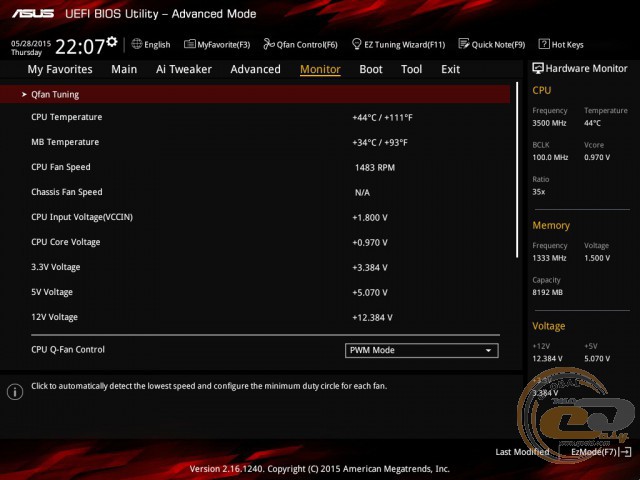

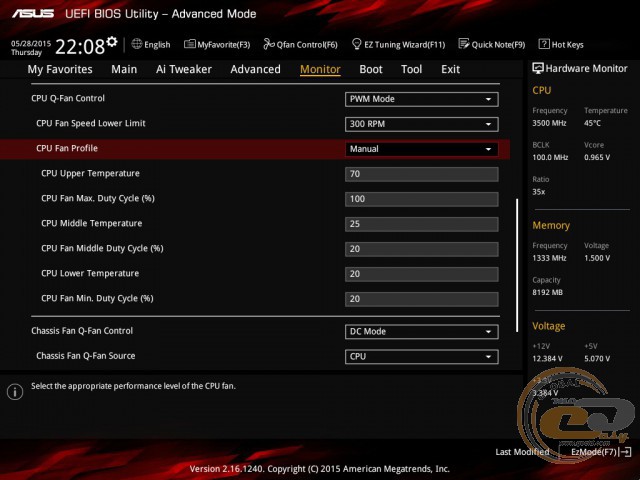

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и чипсета. А вот мониторить напряжения на линиях питания +12В, +5В и +3,3В, как и некоторые другие параметры, можно из любого раздела, поскольку эта информация постоянно отображается на правой боковой панели.

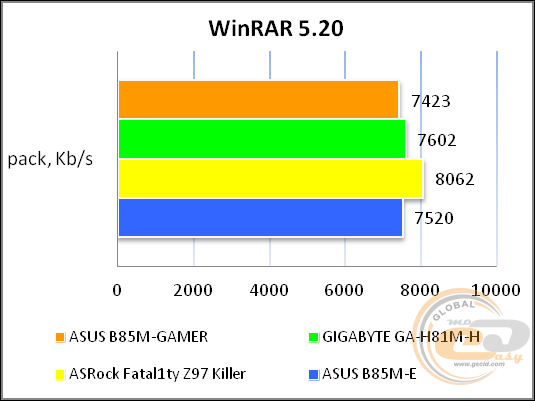

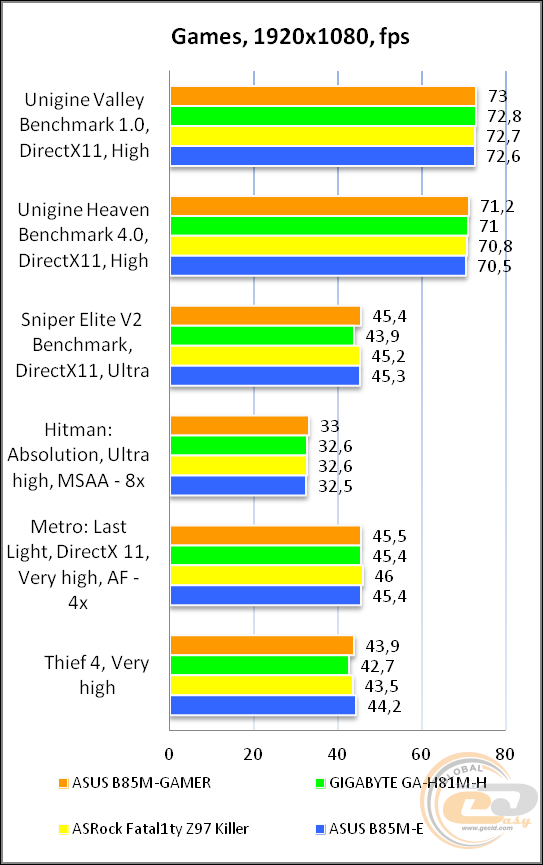

Отдельно стоит отметить возможность снятия скриншотов в BIOS и поддержку русского языка.
