Обзор и тестирование материнской платы ASUS CROSSHAIR V FORMULA-Z: безоговорочный флагман

Несмотря на высокую популярность процессоров Intel, наверняка среди наших читателей найдутся преданные поклонники компании AMD и уже далеко не новой платформы Socket AM3+. Не забывает о таких пользователях и компания ASUS, продолжая выпускать материнские платы в самых различных ценовых диапазонах.

ASUS CROSSHAIR V FORMULA-Z

По состоянию на ноябрь 2016 года единоличным флагманом данной линейки устройств является материнская плата ASUS CROSSHAIR V FORMULA-Z, которая входит в серию решений для геймеров ASUS ROG и предлагается в среднем за $260. Давайте же оценим ее возможности и целесообразность покупки.

Спецификация

Производитель и модель

ASUS CROSSHAIR V FORMULA-Z

Микросхемы северного и южного мостов

AMD 990FX + AMD SB950

Процессорный разъем

AMD Socket AM3+

Поддерживаемые процессоры

AMD Phenom II / AMD Athlon II / AMD Sempron / AMD FX

(до 220 Вт)

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR3-2400 МГц

Слоты расширения

3 x PCI Express 2.0 x16 (x16 / x16+x16 / x16+x8+x8)

1 x PCI Express 2.0 x16 (x4)

2 х PCI Express 2.0 x1

Дисковая подсистема

8 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WG82583V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальная с дизайном SupremeFX III

Питание

24-контактный разъем питания ATX

8-контактный разъем питания ATX12V

4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентилятора CPU (4-контактные)

6 x разъемов подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор северного моста

Алюминиевый радиатор южного моста

Алюминиевые радиаторы на элементах подсистемы питания процессора, соединенные тепловой трубкой с радиатором северного моста

Внешние порты I/O

1 x PS/2 Combo

1 x RJ45

8 x USB 2.0

4 x USB 3.0

2 x eSATA

6 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 x TPM

1 х Thunderbolt

BIOS

64 Mбит Flash ROM UEFI AMI BIOS

ACPI 2.0a, SM BIOS 2.5, PnP, DMI 2.0, WfM 2.0

Форм-фактор,

размеры

ATX

305 х 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

С первого взгляда на коробку ASUS CROSSHAIR V FORMULA-Z становится понятно, что перед нами флагманская модель. Упаковка выполнена в фирменных цветах серии ASUS ROG, и она может похвастать удобной ручной для переноски и откидывающейся крышкой, под которой находится смотровое окошко. Большая часть упаковки отведена под описание достаточно внушительного перечня достоинств и преимуществ материнской платы.

ASUS CROSSHAIR V FORMULA-Z

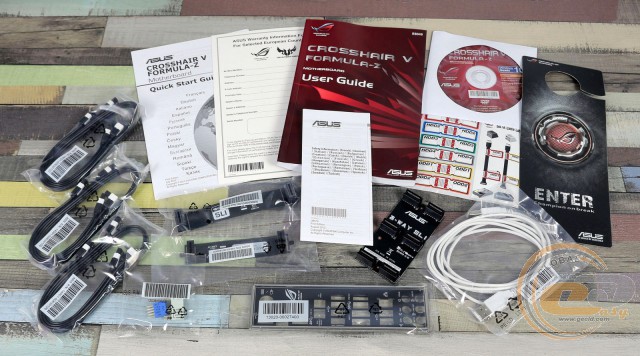

В коробке мы обнаружили отличный набор аксессуаров:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • шесть кабелей SATA;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мостик 2-Way NVIDIA SLI;
  • мостик 3-Way NVIDIA SLI;
  • мостик AMD CrossFireX;
  • кабель ROG Connect;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS CROSSHAIR V FORMULA-Z

Традиционно в качестве основы для материнских плат высокого уровня компания ASUS использует печатные платы черного цвета. Не стала исключением и ASUS CROSSHAIR V FORMULA-Z, которая может похвастать отличным оформлением в черно-красных тонах, характерных для линейки ASUS ROG. Компоновка набортных элементов также не подкачала: все слоты и разъемы находятся на оптимальных местах, поэтому ничто не затруднит сборку и дальнейшую эксплуатацию системы. Например, DIMM-слоты оборудованы защелками только с одной стороны, а порты SATA 6 Гбит/с используют угловые разъемы, поэтому даже габаритные видеокарты не смогут перекрыть к ним доступ.

ASUS CROSSHAIR V FORMULA-Z

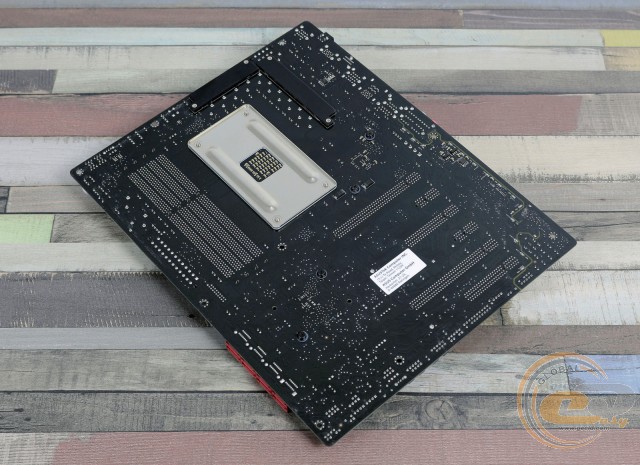

На обратной стороне печатной платы находится опорная пластина процессорного разъема и низкопрофильные радиаторы под силовыми элементами подсистемы питания. Также можно отметить, что все радиаторы надежно закреплены винтами.

ASUS CROSSHAIR V FORMULA-Z

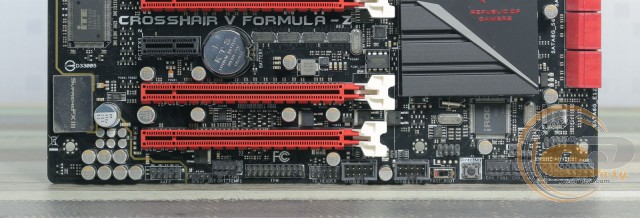

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порт TPM, колодка «TB_HEADER» (для реализации интерфейса Thunderbolt), переключатель «FAST_BOOT», разъем DRCT (позволяет подключить дополнительную кнопку для перехода в BIOS и вынести ее, к примеру, на фронтальную панель корпуса), копка «DirectKey» для быстрого доступа в BIOS и колодка подключения фронтальной панели.

Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами южного моста AMD SB950 реализована поддержка двенадцати портов USB 2.0: четырех внутренних и восьми на интерфейсной панели.

ASUS CROSSHAIR V FORMULA-Z

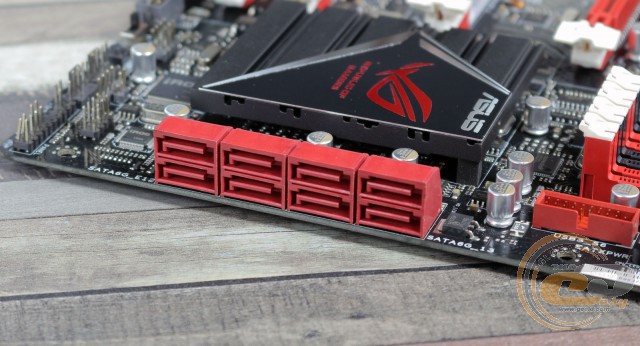

Возможности организации дисковой подсистемы представлены восемью портами SATA 6 Гбит/с, шесть из которых реализованы силами южного моста AMD SB950, а два дополнительных функционируют благодаря контроллеру ASMedia 1061.

ASUS CROSSHAIR V FORMULA-Z

Системная плата ASUS CROSSHAIR V FORMULA-Z оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частоте 2400 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

Дополнительно отметим расположенную на правой стороне печатной платы колодку для подключения выносной панели с портами USB 3.0. Всего на данной модели реализовано шесть USB 3.0: два внутренних и четыре внешних. Все они работают благодаря паре контроллеров ASMedia 1042A.

ASUS CROSSHAIR V FORMULA-Z

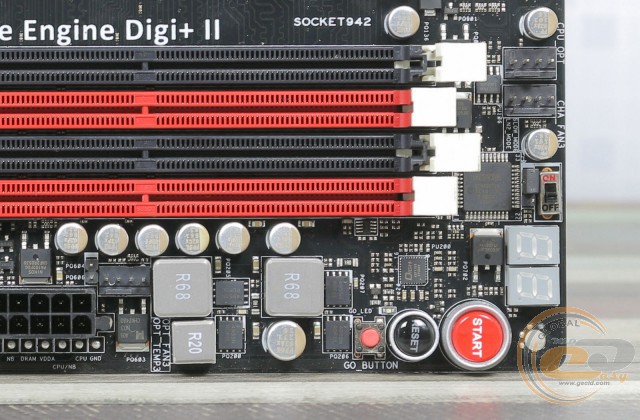

Также отметим верхний правый угол печатной платы, где находятся: диагностический LED-индикатор, кнопки «Включение» и «Перезагрузка», кнопка «GO_BUTTON», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы, джампер «LN2 Mode» и переключатель «Slow Mode», а также девять точек для замера напряжений на ключевых компонентах системы при помощи мультиметра. Все эти компоненты будут весьма полезны в случае использования ASUS CROSSHAIR V FORMULA-Z для разгонных экспериментов.

ASUS CROSSHAIR V FORMULA-Z

ASUS CROSSHAIR V FORMULA-Z

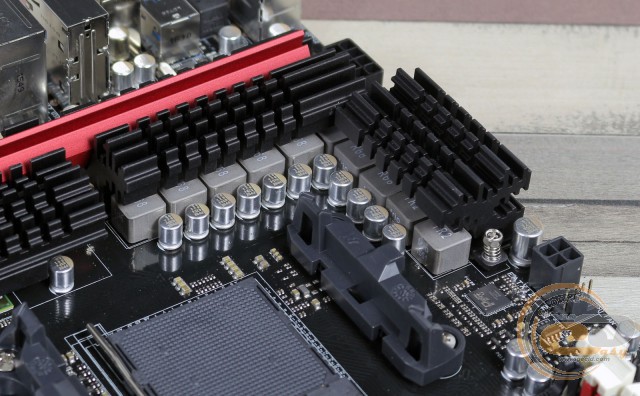

Система охлаждения состоит из четырех алюминиевых радиаторов: первый накрывает северный мост AMD 990FX, второй охлаждает южный мост AMD SB950, а еще два находятся на силовых элементах подсистемы питания процессора. Для улучшения теплоотвода три радиатора соединены медной тепловой трубкой. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения южного моста AMD SB950 – 34°C (при разгоне − 34,4°C);
  • радиатор охлаждения северного моста AMD 990FX – 53,5°C (при разгоне − 59,3°C);
  • радиатор подсистемы питания процессора – 57,6°C (при разгоне – 67,4°C);
  • дроссели подсистемы питания – 63,8°C (при разгоне − 75,3°C).

Полученные результаты можно охарактеризовать как очень хорошие, что позволяет надеяться на высокий разгонный потенциал.

ASUS CROSSHAIR V FORMULA-Z

ASUS CROSSHAIR V FORMULA-Z

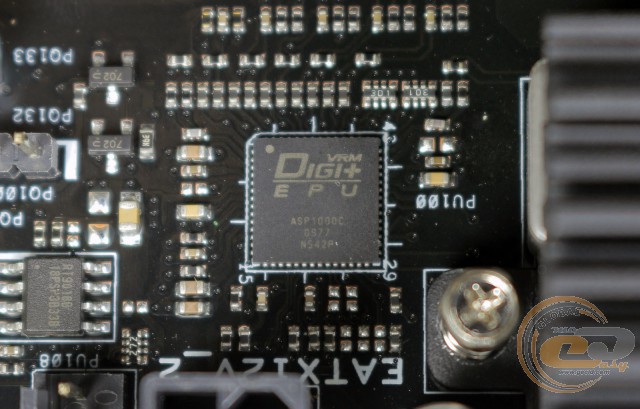

Питание процессора осуществляется по 8+2-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1000С. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы c увеличенным сроком службы и дроссели с ферритовым сердечником.

ASUS CROSSHAIR V FORMULA-Z

Для расширения функциональности материнской платы есть шесть слотов:

  1. PCI Express 2.0 x16 (в режиме х16);
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16 (в режиме x8);
  4. PCI Express 2.0 x1;
  5. PCI Express 2.0 x16 (в режиме х16 либо x8);
  6. PCI Express 2.0 x16 (в режиме x4).

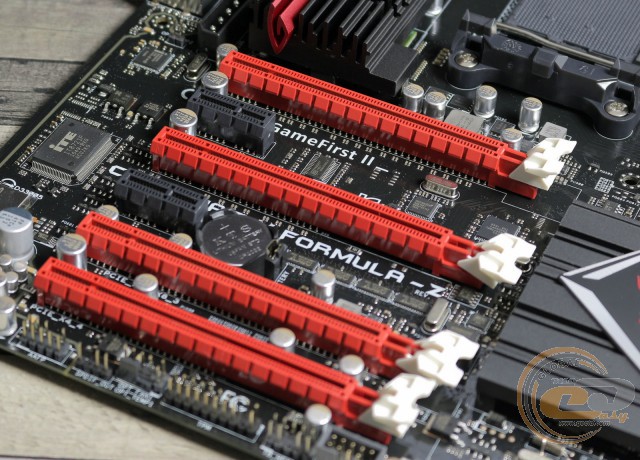

Благодаря наличию трех слотов PCI Express 2.0 x16 и поддержке технологий 3-Way NVIDIA SLI и AMD CrossFireX у пользователя есть возможность организовать мощную графическую подсистему из трех видеокарт. В зависимости от количества графических ускорителей линии распределятся по одной из следующих схем: х16, х16+х16 или х16+х8+х8.

ASUS CROSSHAIR V FORMULA-Z

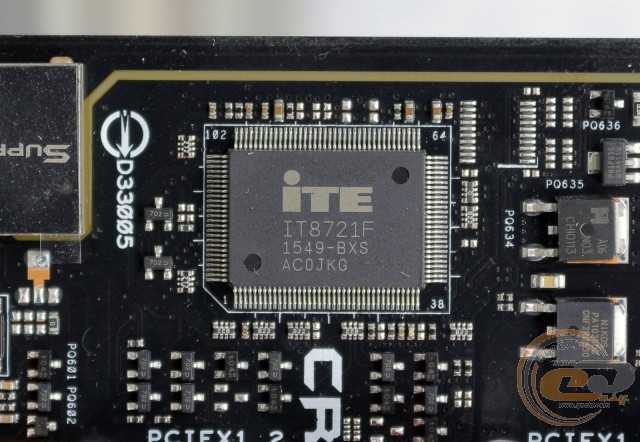

Возможности Multi I/O обеспечены микросхемой ITE IT8721F, которая управляет системными вентиляторами и осуществляет мониторинг.

ASUS CROSSHAIR V FORMULA-Z

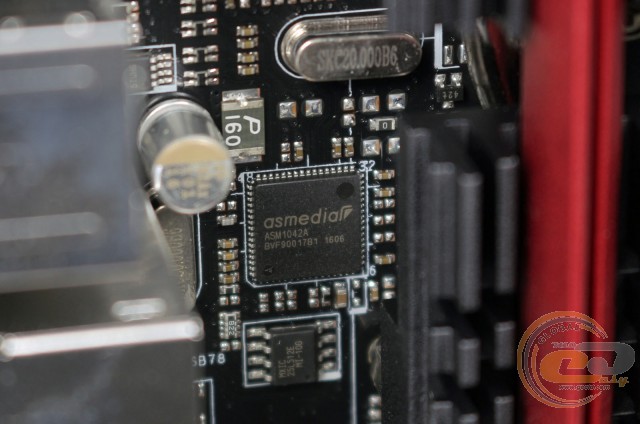

Порты USB 3.0 функционируют благодаря двум контроллерам ASMedia 1042A.

ASUS CROSSHAIR V FORMULA-Z

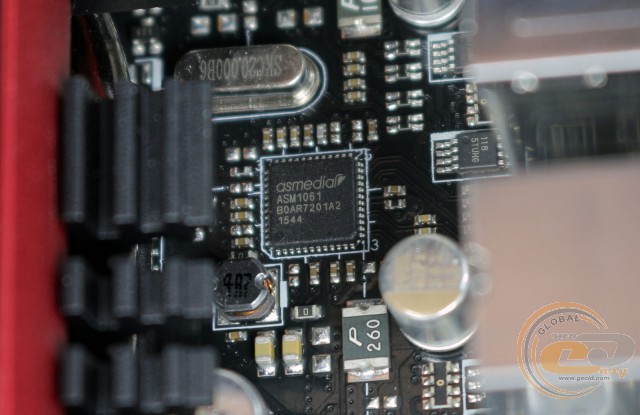

Работа двух портов eSATA на интерфейсной панели и двух внутренних SATA 6 Гбит/с обеспечивается контроллером ASMedia 1061.

ASUS CROSSHAIR V FORMULA-Z

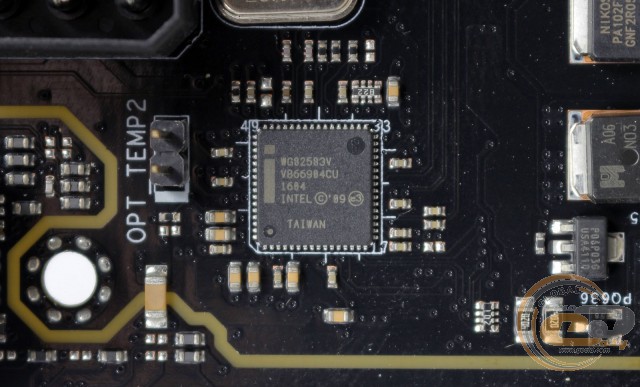

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WG82583V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная технология GameFirst II.

ASUS CROSSHAIR V FORMULA-Z

Звуковая подсистема с фирменным дизайном SupremeFX основана на 8-канальном HDA-кодеке, в обвязке которого используются высококачественные аудиоконденсаторы. Сам же кодек защищен от электромагнитных наводок специальным кожухом.

ASUS CROSSHAIR V FORMULA-Z

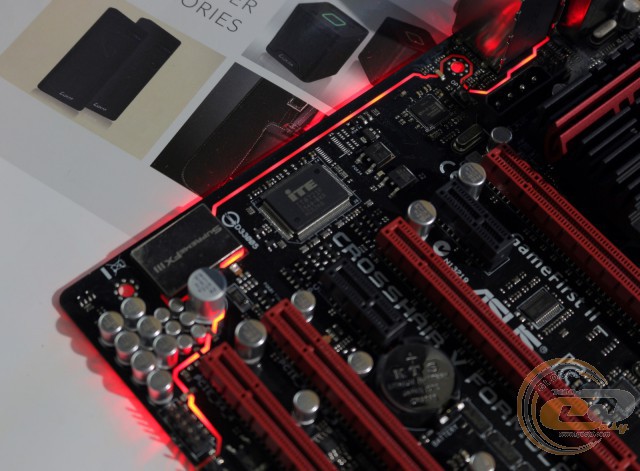

Аудиотракт изолирован от остальных компонентов с помощью защитной полоски со встроенной красной LED-подсветкой.
