Обзор и тестирование материнской платы ASUS E3-PRO V5

Можно с уверенностью заявить, что большинство пользователей при выборе материнской платы для сборки домашней системы ориентируются на соотношение цены, возможностей и оснащения. А вот покупателей «топовых» решений, готовых отдать $300 и более за материнскую плату, куда меньше.

Что же касается моделей на основе чипсета Intel C232, то их ключевым достоинством для массового сегмента является поддержка не только привычных моделей серий Intel Core, Pentium и Celeron для разъема Socket LGA1151, но и процессоров линейки Intel Xeon E3-1200 v5. В остальном же функциональные возможности набора системной логики находятся на уровне с Intel B150. При этом в пользу последнего говорит поддержка Intel Small Business Advantage (Intel SBA) и более доступная стоимость для производителя плат.

В итоге, при идентичной конечной стоимости для потребителя, устройства на Intel B150 обладают более интересным оснащением. Поэтому выбор решения на основе Intel C232 будет оправдан исключительно при условии использования его с процессором серии Intel Xeon E3-1200 v5.

ASUS E3-PRO V5

В данном же обзоре мы поговорим об ASUS E3-PRO V5 − полноразмерной материнской плате на чипсете Intel C232, которая предлагается на рынке в среднем за $135. Давайте же для начала взглянем на ее подробные характеристики.

Спецификация

Производитель и модель

ASUS E3-PRO V5

Чипсет

Intel C232

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Xeon E3-1200 v5

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой DDR4-2133 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express x1

3 x PCI

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

6 х SATA 6 Гбит/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

2 x PS/2

1 x RJ45

4 x USB 3.0

4 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

1 x USB 2.0 с поддержкой подключения двух USB 2.0

1 х COM

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

ATX

305 x 218 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS E3-PRO V5 ASUS E3-PRO V5

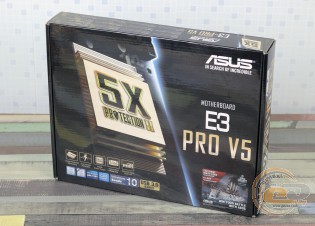

Упаковка ASUS E3-PRO V5 выполнена в традиционном для последних устройств компании стиле и отличается хорошим информационным наполнением. На лицевой стороне в глаза бросается возможность активации подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана». На обратной же отмечаем таблицу спецификации и ключевые особенности дизайна.

ASUS E3-PRO V5

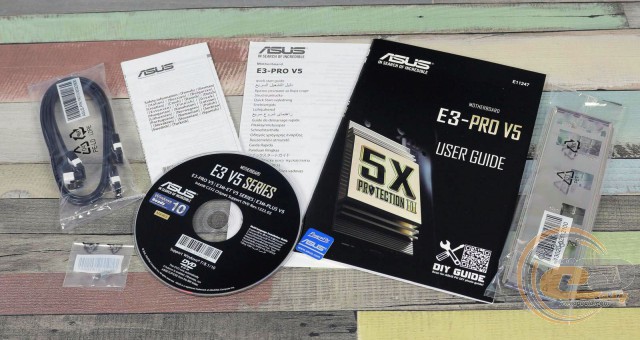

В коробке мы обнаружили вполне стандартный набор аксессуаров:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • два кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS E3-PRO V5

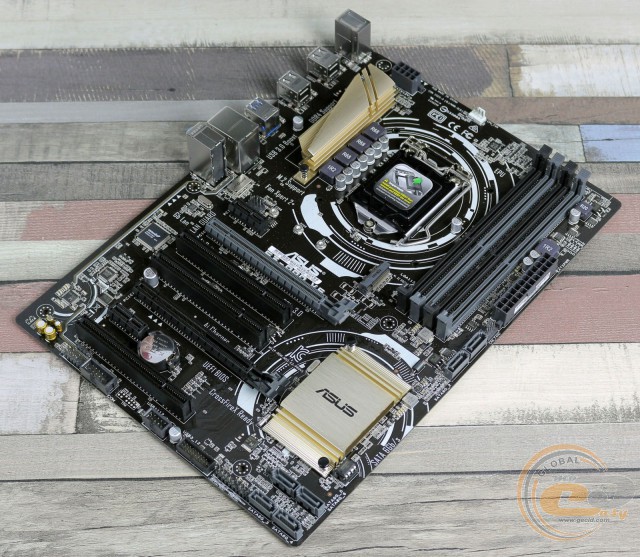

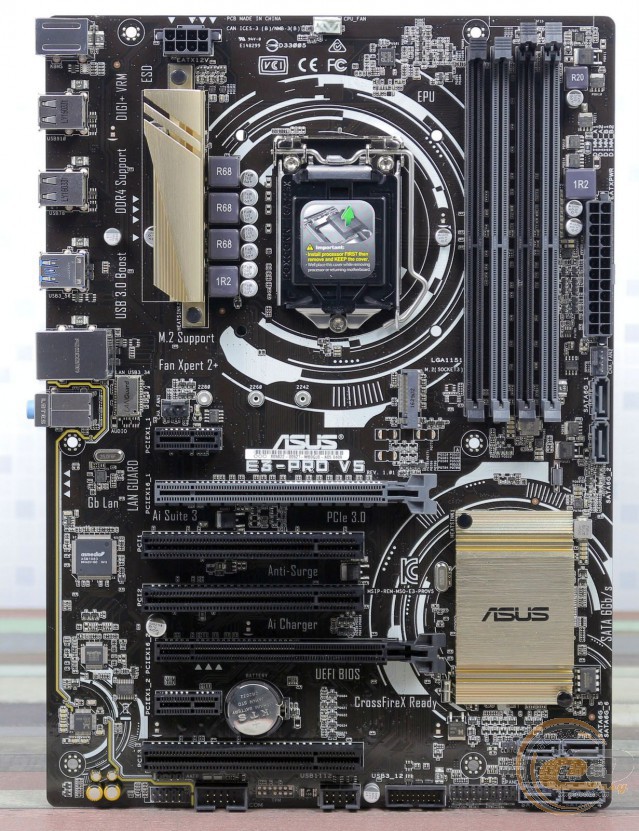

В основе ASUS E3-PRO V5 лежит печатная плата коричневого цвета формата ATX с уменьшенной до 218 мм шириной. В связи с этим по правому краю текстолита отсутствуют крепежные отверстия, и при сборке стоит быть аккуратным, подключая основной кабель питания и накопители к портам SATA 6 Гбит/с, которые расположены перпендикулярно поверхности, так как это может привести к излому текстолита.

Что касается оформления, то среди большинства других фирменных устройств среднего класса ASUS E3-PRO V5 немного выделяется за счет дизайнерских элементов декора в виде кругов белого цвета вокруг чипсета и процессорного разъема. В остальном же мы видим уже привычные радиаторы золотистого цвета и черно-серые слоты расширения.

ASUS E3-PRO V5

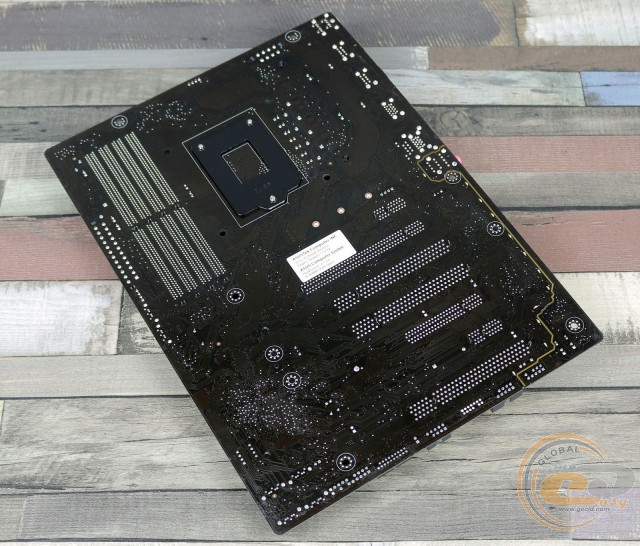

На обратной стороне можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что радиаторы закреплены при помощи пластиковых клипс.

ASUS E3-PRO V5

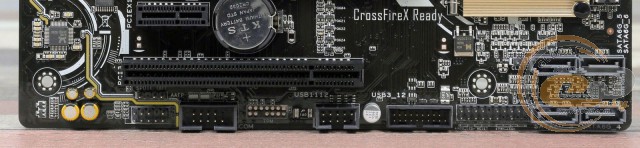

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PIDIF Out, джампер для сброса CMOS, порт COM, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB: одну USB 2.0 и одну USB 3.0. Всего на плате реализована поддержка шести портов USB 2.0: двух внутренних и четырех на интерфейсной панели. Что же касается USB 3.0, то их также шесть: два внутренних и четыре внешних. Все порты USB обслуживаются силами чипсета Intel C232.

ASUS E3-PRO V5

ASUS E3-PRO V5

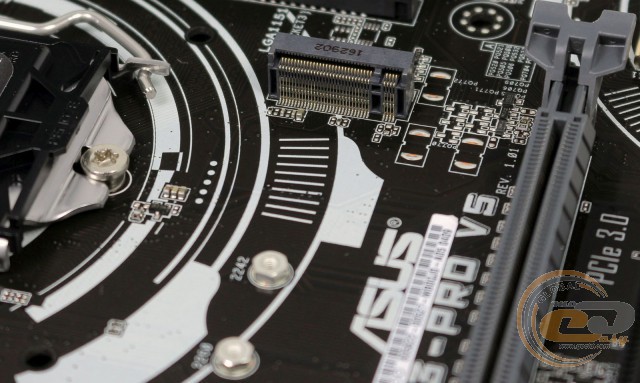

Возможности организации дисковой подсистемы можно охарактеризовать как хорошие, ведь помимо шести портов SATA 6 Гбит/с присутствует разъем M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280). Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Но есть и одно ограничение: при работе M.2-накопителя в режиме SATA один из портов SATA 6 Гбит/с будет недоступен (на схеме «SATA6G_1»).

ASUS E3-PRO V5

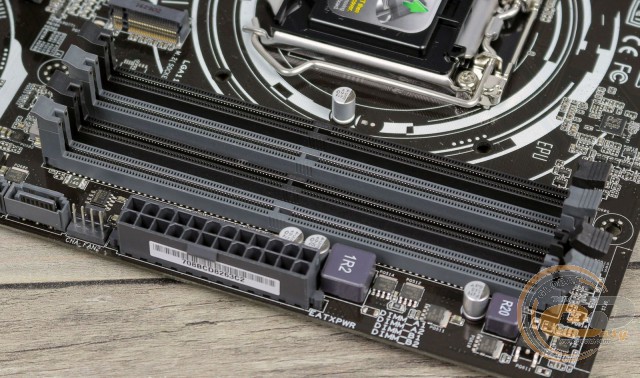

Системная плата ASUS E3-PRO V5 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

ASUS E3-PRO V5

ASUS E3-PRO V5

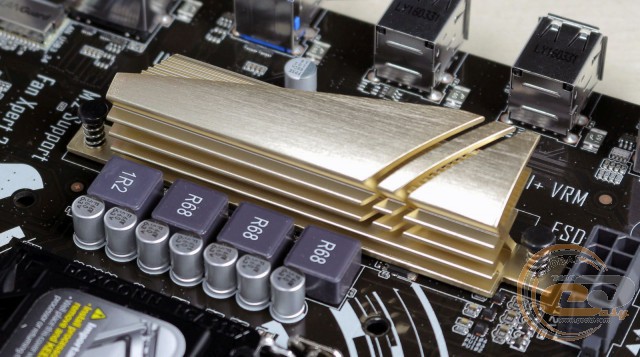

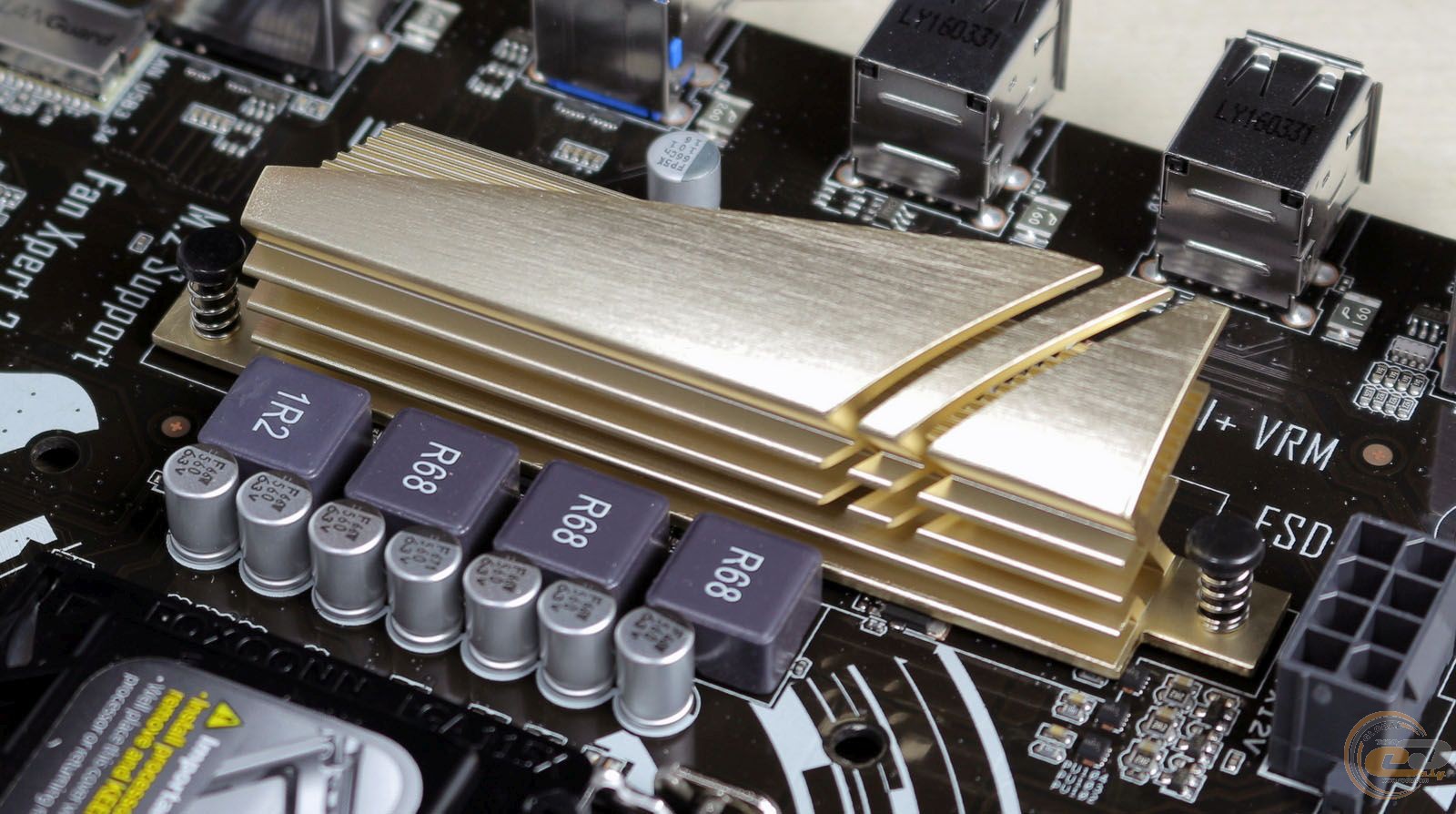

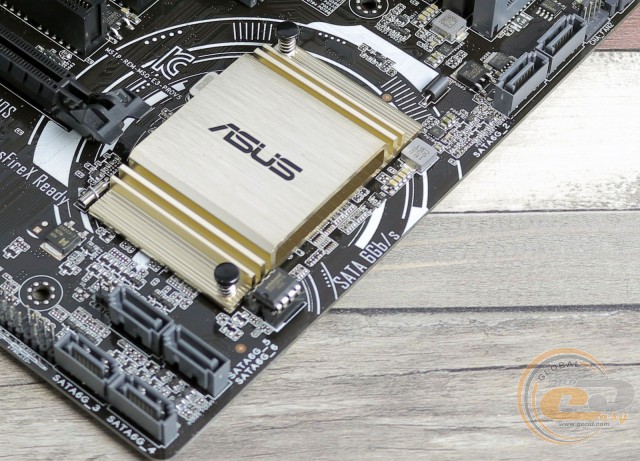

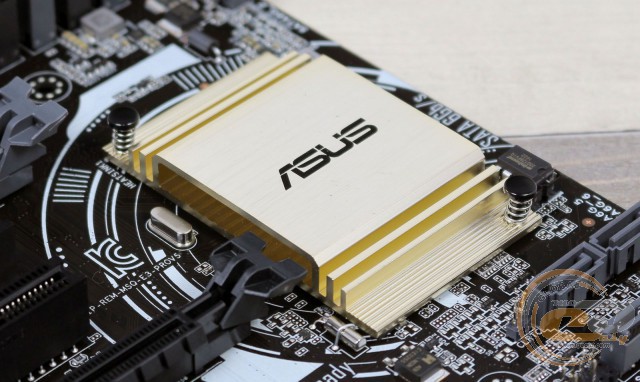

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel C232, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 30°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 43°C;
  • дроссели подсистемы питания процессора – 50°C.

Как видим, предустановленные радиаторы обеспечивают хорошее охлаждение ключевых компонентов, а если принять во внимание тот факт, что плата не поддерживает разгон, то есть не будет подвержена критическим нагрузкам, то переживать о возможном перегреве точно не стоит.

ASUS E3-PRO V5

ASUS E3-PRO V5

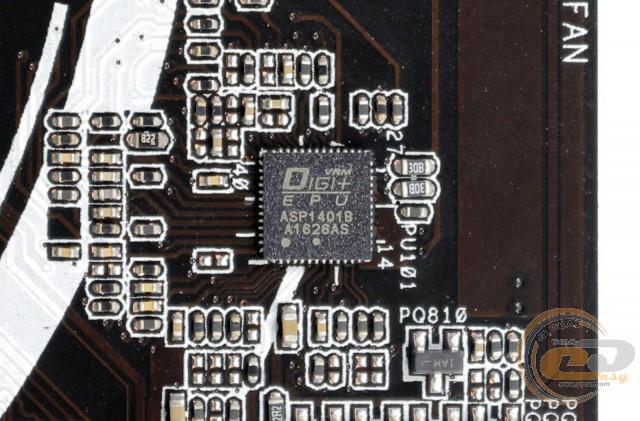

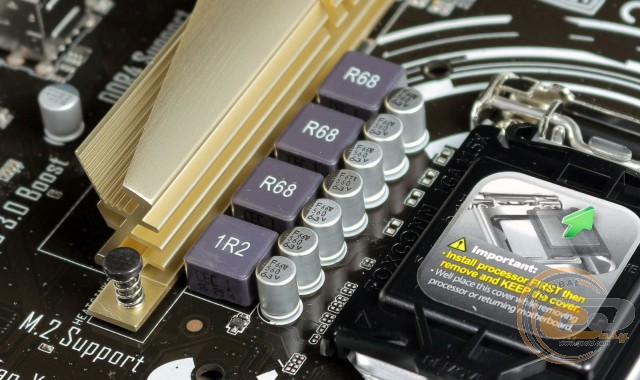

Питание процессора осуществляется по стандартной 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1401B со встроенной подсистемой управления энергопотреблением DIGI+ VRM. В состав элементной базы вошли надежные твердотельные конденсаторы и ферритовые дроссели.

ASUS E3-PRO V5

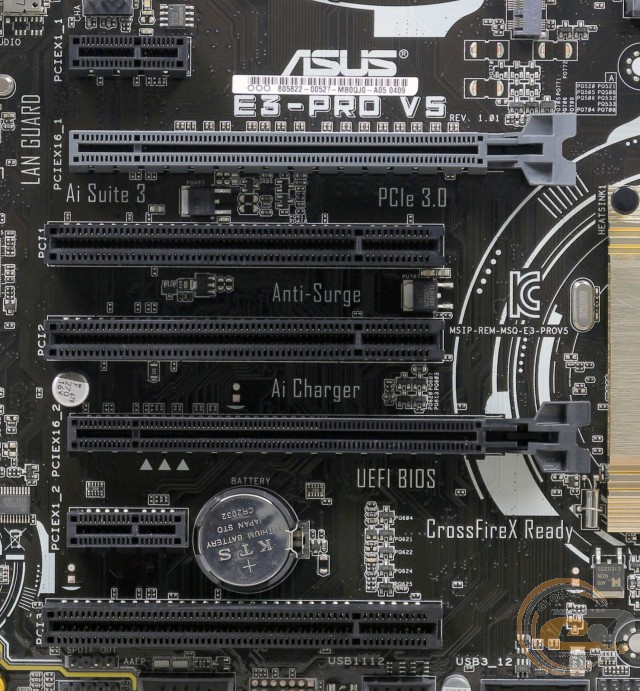

Для расширения функциональности ASUS E3-PRO V5 у пользователя есть в распоряжении семь слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI;
  4. PCI;
  5. PCI Express 3.0 x16 (в режиме x4);
  6. PCI Express 3.0 x1;
  7. PCI.

Как мы знаем, чипсет Intel C232 не поддерживает распределение линий между разъемами PCI Express 3.0 x16, поэтому второй из них подключен к чипсету, и его пропускная способность ограничена четырьмя линиями. У пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.

Есть и два важных ограничения, которые касаются разъема PCI Express 3.0 x16 (на схеме «PCIEX16_2»). Во-первых, он делит линии с двумя слотами PCI Express 3.0 x1, поэтому если установленная в него плата потребует все четыре доступные линии, то разъемы PCI Express 3.0 x1 будут отключены. Во-вторых, он делит линии PCIe с интерфейсом M.2, поэтому одновременно M.2-накопитель в режиме PCIe и карта расширения в слоте PCI Express 3.0 x16 («PCIEX16_2») работать не будут.

ASUS E3-PRO V5

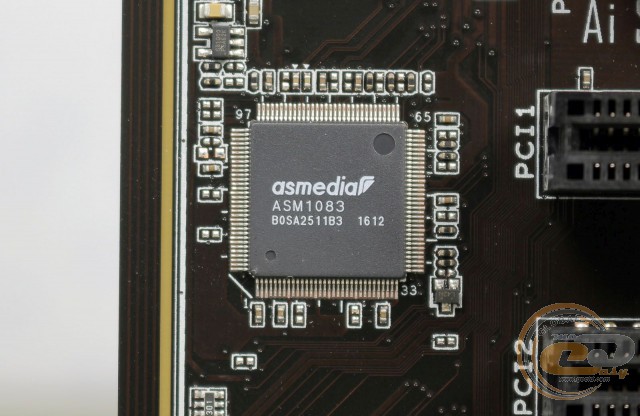

Поскольку чипсет Intel C232 не поддерживает интерфейс PCI, то функционирование двух соответствующих слотов реализовано при помощи моста ASMedia ASM1083.

ASUS E3-PRO V5

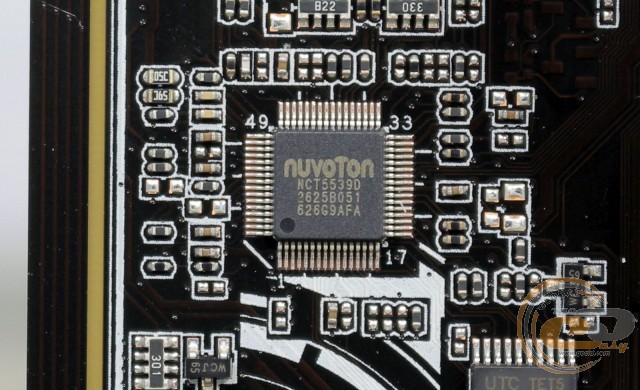

Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

ASUS E3-PRO V5

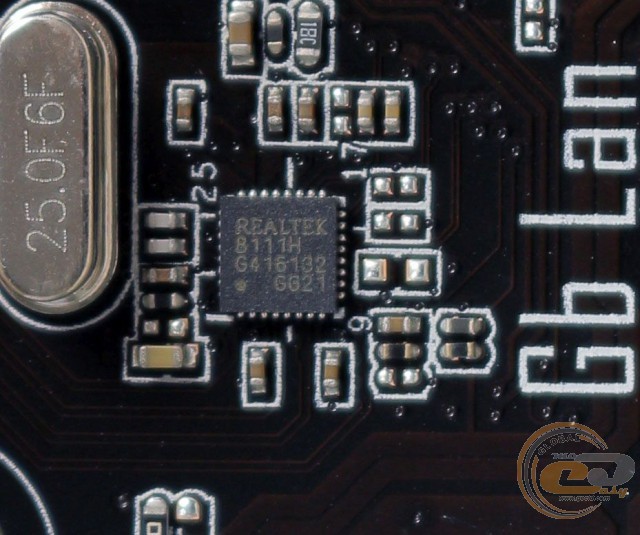

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.

ASUS E3-PRO V5

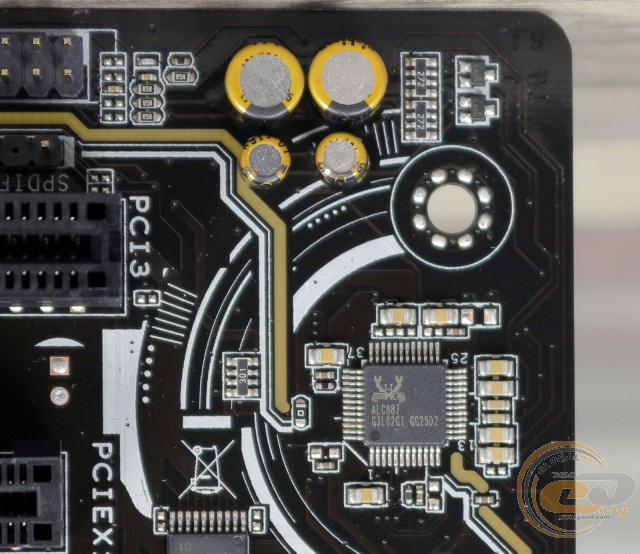

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, в обвязке которого используются высококачественные аудиоконденсаторы Nichicon.

ASUS E3-PRO V5

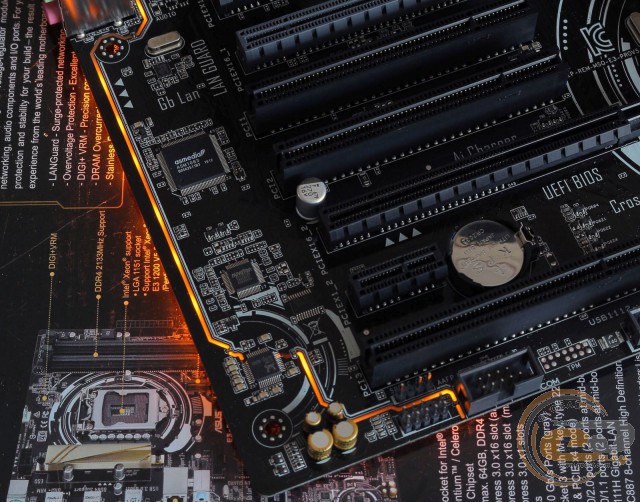

А встроенная подсветка придется по душе обладателям корпусов с прозрачной боковой панелью.
