Обзор и тестирование материнской платы ASUS E3M-PLUS V5: в бой на Xeon’ах

Не так давно мы познакомили вас с ASUS E3M-ET V5 − компактной моделью на основе чипсета Intel C232, предназначенной для работы не только с привычными процессорами серий Intel Core, Pentium и Celeron для разъема Socket LGA1151, но и с семейством Intel Xeon E3-1200 v5. Однако модельный ряд материнских плат microATX на данном чипсете у компании ASUS не ограничивается только одним продуктом. Ведь чем больше выбор на рынке, тем проще пользователю подобрать себе устройство в соответствии с запросами и не переплачивать за ненужную функциональность.

ASUS E3M-PLUS V5

На сей раз мы поговорим о соседке упомянутой выше модели − ASUS E3M-PLUS V5. И для начала давайте напрямую сравним их функциональные возможности, дабы упростить вам выбор:



ASUS E3M-PLUS V5

ASUS E3M-ET V5

USB 3.1

внешние/внутренние

Нет

Нет

USB 3.0

внешние/внутренние

4/2

4/2

USB 2.0

внешние/внутренние

2/4

2/4

Оперативная память

2 x DIMM

до 32 ГБ 2133 МГц

2 x DIMM

до 32 ГБ 2133 МГц

PCIe 3.0 x16

1

1

PCIe x1

2

2

PCI

Нет

Нет

SATA 6 Гбит/с

6

6

SATA Express

Нет

Нет

U.2

Нет

Нет

M.2

Нет

1

COM

1

1

LAN

Realtek RTL8111H

Realtek RTL8111H

Аудио

Realtek ALC887

Realtek ALC887

Фазы питания

4

4

Формат

microATX

microATX

Примерная стоимость в $

109

116

Неудивительно, что обе модели предлагаются в рознице с ориентировочной разницей всего в $7, ведь фактически отличие между ними кроется исключительно в поддержке интерфейса M.2 Socket 3 у более дорогой ASUS E3M-ET V5. В остальном же их функциональные возможности на первый взгляд полностью идентичны, однако давайте не будем спешить с выводами и для начала изучим подробную таблицу спецификаций новинки.

Спецификация

Производитель и модель

ASUS E3M-PLUS V5

Чипсет

Intel C232

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Xeon E3-1200 v5

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой DDR4-2133 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express x1

Дисковая подсистема

6 х SATA 6 Гбит/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 х COM

1 x RJ45

4 x USB 3.0

2 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х TPM

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

microATX

226 x 185 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS E3M-PLUS V5 ASUS E3M-PLUS V5

Как говорится: «Встречают по одежке», и с этим у материнской платы ASUS E3M-PLUS V5 все отлично, ведь она попадает в руки покупателя в красивой и качественной коробке из плотного картона. На высшем уровне находится и информационное наполнение. Отдельно отмечена возможность активации подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

ASUS E3M-PLUS V5

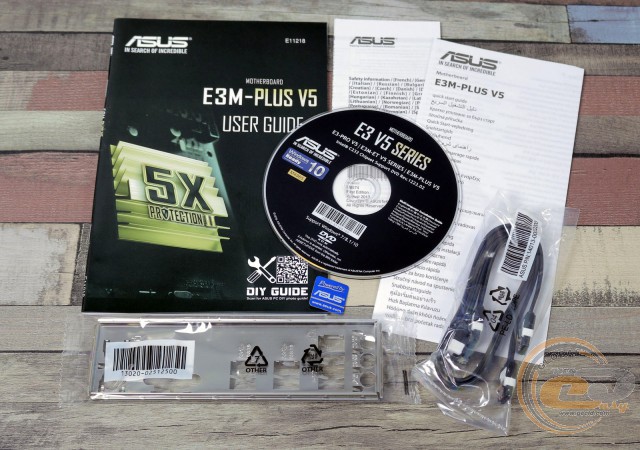

Комплектация абсолютно стандартная для бюджетных устройств компании ASUS и включает в себя:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • два кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS E3M-PLUS V5

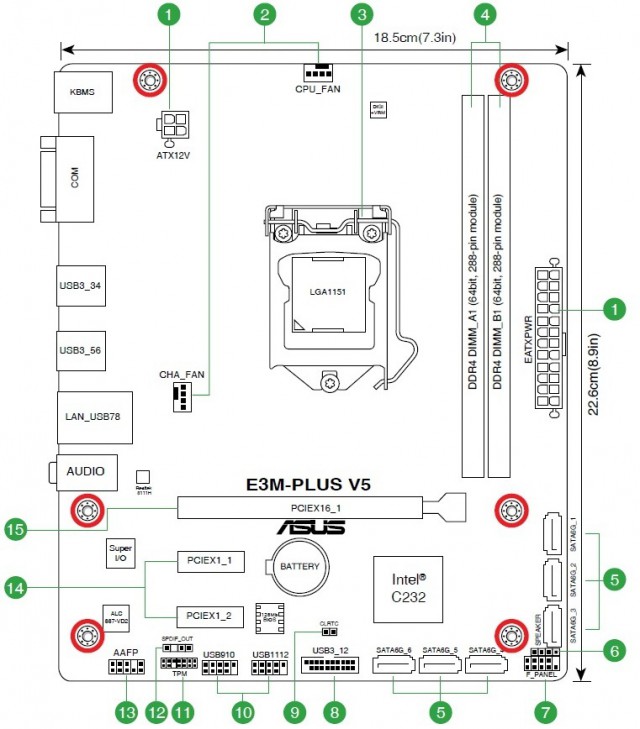

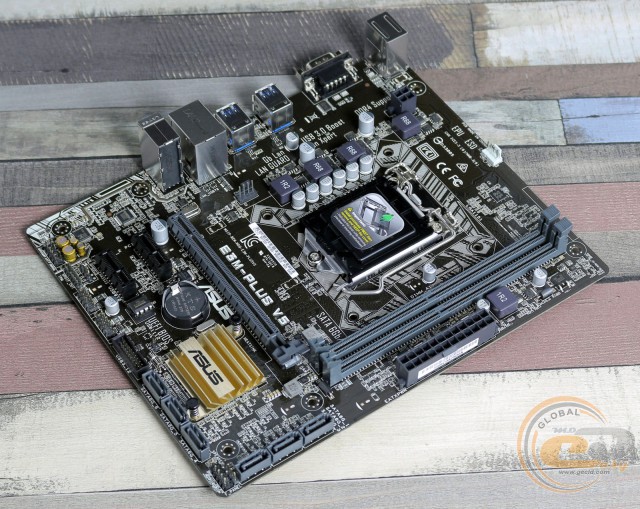

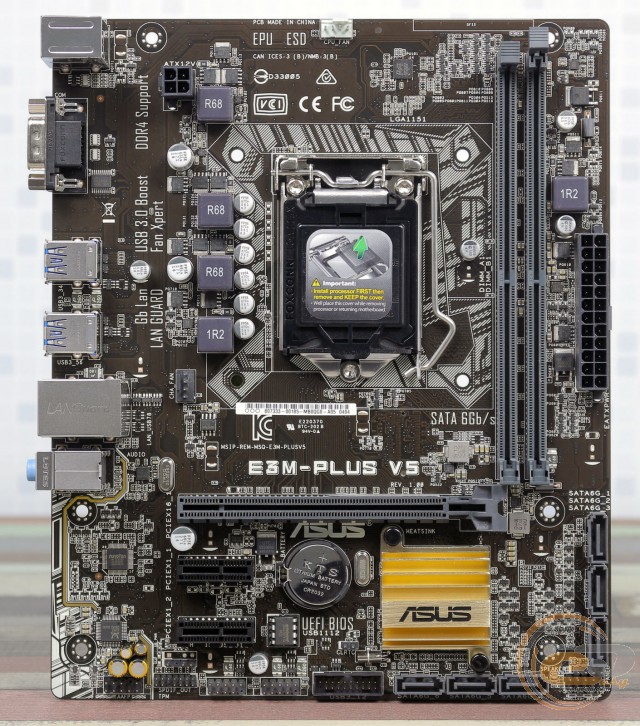

Открыв коробку, мы видим саму материнскую плату, выполненную в формате microATX, который отличается уменьшенной до 185 мм шириной. Однако ввиду наличия крепежных отверстий в непосредственной близости к правому краю, переживать об изломе текстолита при подключении основного кабеля питания либо накопителей явно не стоит.

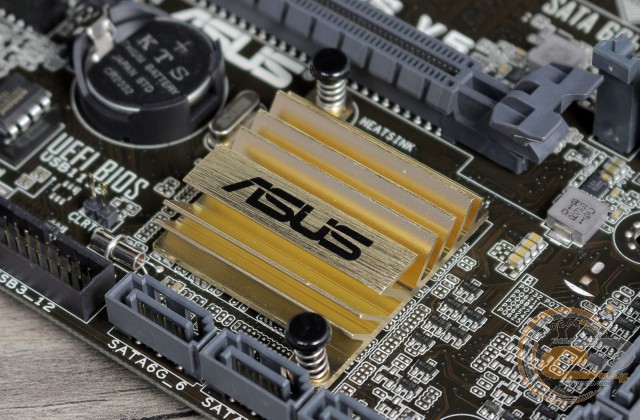

Оформление устройства можно охарактеризовать как строгое, ведь в нем преобладают коричневые, черные и серые оттенки. Внимание привлекает только один яркий элемент в виде золотистого радиатора на чипсете. Хотя на самом деле дизайн в бюджетном устройстве − это последнее, о чем стоит переживать при покупке материнской платы.

ASUS E3M-PLUS V5

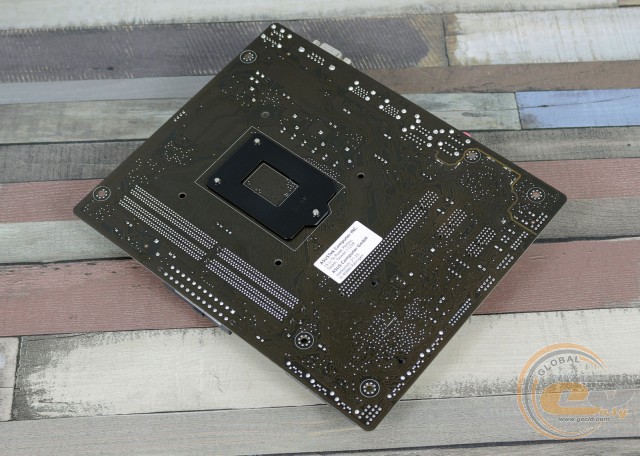

Перевернув ее, можно обратить внимание на опорную пластину процессорного разъема, небольшую наклейку с сервисной информацией и пластиковые клипсы крепления того самого единственного радиатора на чипсете.

ASUS E3M-PLUS V5

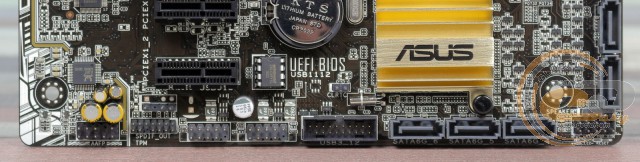

В нижней части печатной платы ASUS E3M-PLUS V5 расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PIDIF Out, порт TPM, а также колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две USB 2.0 и одну USB 3.0. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Что же касается USB 3.0, то их также шесть: два внутренних и четыре внешних. Все порты USB обслуживаются силами чипсета Intel C232.

ASUS E3M-PLUS V5

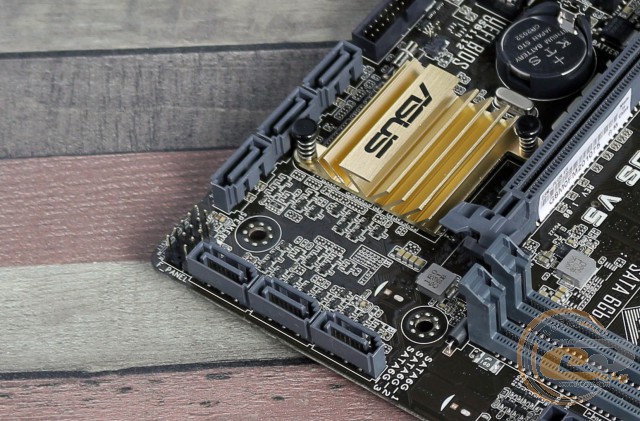

В отличие от ASUS E3M-ET V5, возможности организации дисковой подсистемы представлены только шестью портами SATA 6 Гбит/с. Поэтому для подключения накопителей с интерфейсом M.2 нужно покупать либо ASUS E3M-ET V5, либо соответствующий переходник. С другой стороны, если покупка такого накопителя не планируется, то можно сэкономить и остановить свой выбор на ASUS E3M-PLUS V5.

ASUS E3M-PLUS V5

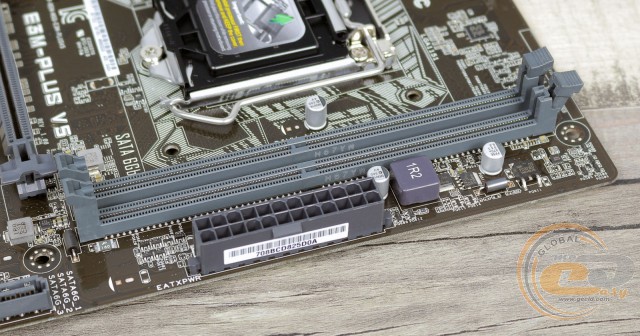

Системная плата оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Поддерживаются модули, работающие на частоте 2133 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

ASUS E3M-PLUS V5

Тестируемая модель лишена радиатора на элементах подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 29°C;
  • полевые транзисторы – 52°C;
  • дроссели подсистемы питания процессора – 43°C.

Отметим, что тестируемая материнская плата показала куда более низкие температуры полевых транзисторов и дросселей подсистемы питания процессора, чем рассмотренная ранее ASUS E3M-ET V5.

ASUS E3M-PLUS V5

ASUS E3M-PLUS V5

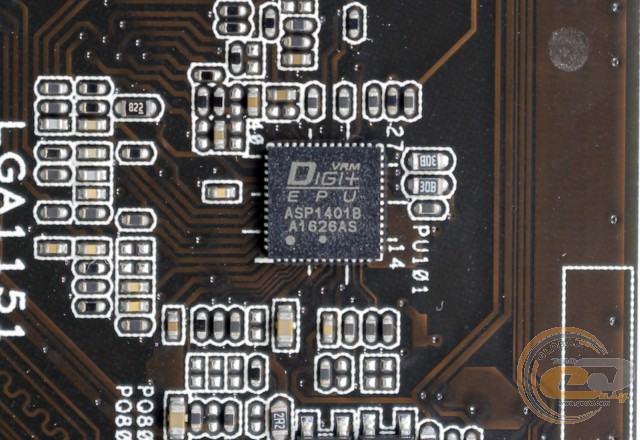

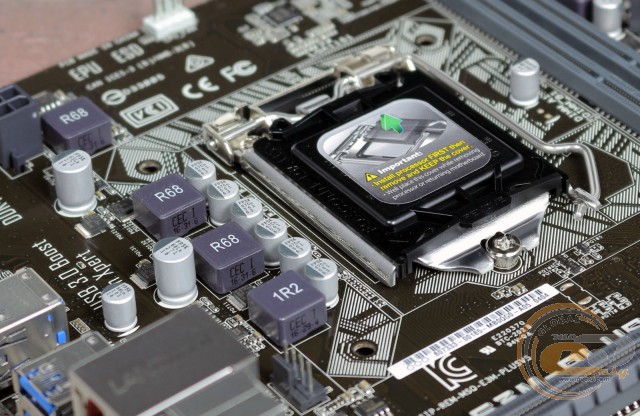

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1401B со встроенной подсистемой управления энергопотреблением DIGI+ VRM, а в составе элементной базы используются твердотельные конденсаторы и ферритовые дроссели.

ASUS E3M-PLUS V5

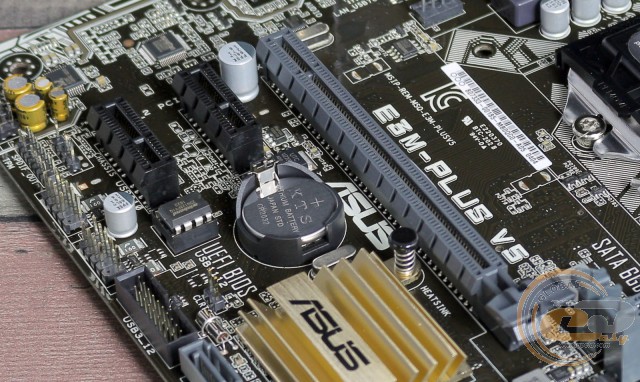

Для расширения функциональности ASUS E3M-PLUS V5 у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express x1;
  3. PCI Express x1.

ASUS E3M-PLUS V5

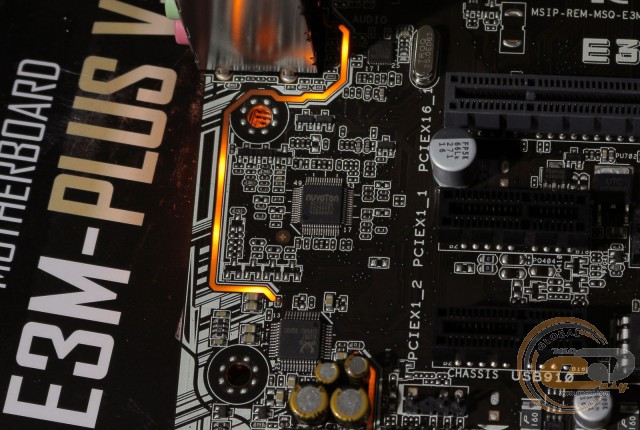

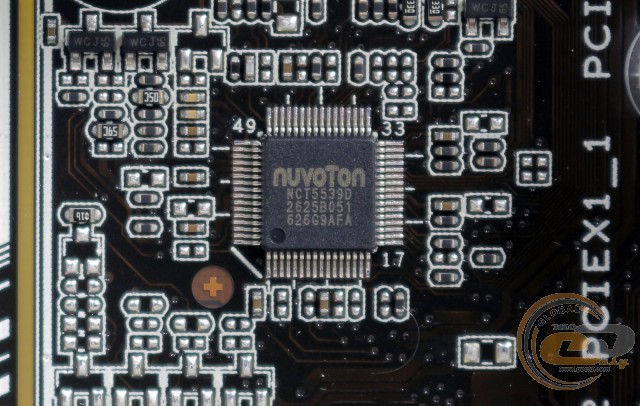

Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

ASUS E3M-PLUS V5

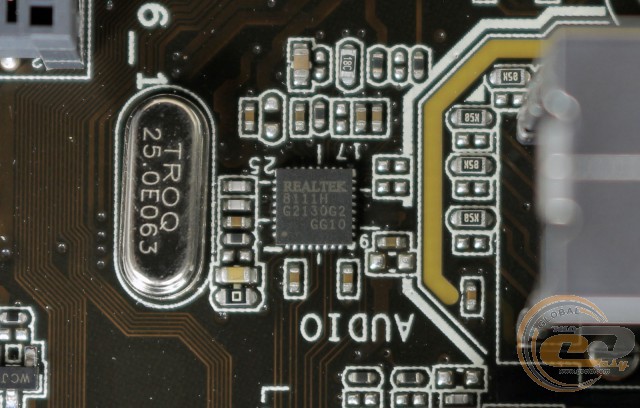

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.

ASUS E3M-PLUS V5

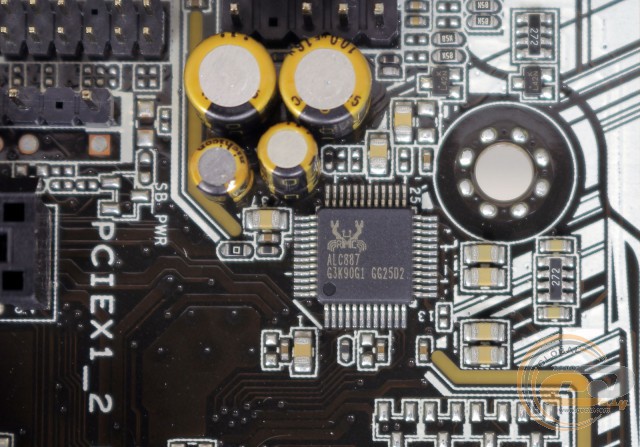

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, в обвязке которого используются высококачественные аудиоконденсаторы Nichicon.

ASUS E3M-PLUS V5

Отдельно отметим наличие подсветки, встроенной в защитную полоску, которая отделяет аудиоподсистему от остальных компонентов для повышения качества звучания.

ASUS E3M-PLUS V5

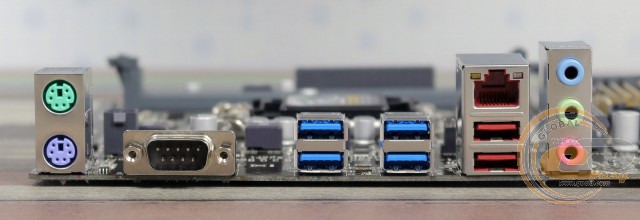

Интерфейсная панель включает в себя следующие порты:

  • 2 x PS/2;
  • 1 x COM;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 4 x USB 3.0;
  • 3 x аудиопорта.

Учитывая наличие порта COM, можно подумать, что производитель делал упор на офисное использование данной модели. Об этом также говорит поддержка всего трех аудиовыходов и двух портов PS/2 (отдельно для мышки и клавиатуры). Исходя из такой логики, хотелось бы видеть и поддержку LPT, благо матричные принтеры все еще сохраняют свою популярность, особенно в банковской среде.

Отдельно напомним об отсутствии видеовыходов, что связано с использованием чипсета Intel C232, который не поддерживает работу с интегрированной в процессор графикой.

ASUS E3M-PLUS V5

У ASUS E3M-PLUS V5 имеются базовые возможности для организации охлаждения внутри системного корпуса. В наличии только два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как второй предназначен для системной вертушки.
