Обзор и тестирование материнской платы ASUS F1A75-I DELUXE

Популярность миниатюрных материнских плат формата mini-ITX, предназначенных для построения компактных мультимедийных центров и универсальных домашних ПК, в последнее время только возрастает. Причём всё большее число пользователей уже не готовы мириться с низким уровнем производительности систем, основанных на процессорах AMD Brazos и Intel Atom. В виду этого вполне логичным выглядит рост популярности процессоров с довольно производительным встроенным графическим ядром — AMD Llano и Intel Sandy Bridge. Продвинутые пользователи и сборщики ПК давно оценили тот факт, что цена этих решений весьма демократична (особенно это касается APU от AMD), но, в то же время, производительность, как процессорных ядер, так и графического блока, достаточно высока для миниатюрных систем. В виду этого, в большинстве случаев сборки медиасистем уже отпадает необходимость в покупке дискретного видеоадаптера.

Сегодня в нашу тестовую лабораторию попала материнская плата ASUS F1A75-I DELUXE — одно из наиболее продвинутых миниатюрных решений на основе чипсета AMD A75, не только в ассортименте тайваньского производителя, но и на рынке вообще. Какими особенностями обладает этот продукт и оправдывает ли он в полной мере свою немалую стоимость (около $140), мы постараемся сегодня выяснить.

ASUS F1A75-I DELUXE

Производитель

ASUS

Модель

F1A75-I DELUXE

Чипсет

AMD A75 FCH

Процессорный разъем

Socket FM1

Поддерживаемые процессоры

AMD A/E2 серий с TDP до 100 Вт

Используемая память

DDR3 1866/1600/1333/1066 МГц

Поддерживаемая память

2х 240 контактных DIMM двухканальной архитектуры до 16 ГБ

Встроенная графика

APU (серия Radeon HD 6000):
1 x Display Port 2560x1600
1 x DVI-D 1920x1200
1 x HDMI 1920x1200

Слоты расширения

1 x PCIe 2.0 x16

Дисковая подсистема

Чипсет AMD A75 поддерживает:
1 x eSATA 6.0 Гб/с;
4 x SATA 6.0 Гб/с;
с возможностью организации SATA RAID 0, 1, 10 и JBOD.

Звуковая подсистема

Realtek ALC892, 8-канальный High-Definition Audio кодек

Поддержка LAN

Гигабитный сетевой контроллер Realtek RTL8111E
Беспроводной контроллер с поддержкой стандартов Wi-Fi 802.11 b/g/n
Модуль Bluetooth

Питание

4-х контактный разъем ATX 12V питания
24-х контактный EATX разъем питания

Охлаждение

Алюминиевый радиатор на чипсете

Разъемы для вентиляторов

1 x CPU (4-pin)
1 x корпусный вентилятор (4-pin)

Внешние порты I/O

1 x PS/2 (клавиатура/мышь)
1 x DVI-D
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) порт
1 x S/PDIF оптический выход
2 x USB 3.0
2 x USB 2.0
1 x eSATA 6 ГБ/с
3 аудиоразъёма

Внутренние порты I/O

1 x USB 2.0 (2 дополнительных)
1 x USB 3.0 (2 дополнительных)
1 x S/PDIF выход
4 x SATA 6.0 Гб/с
1 x MemOK! кнопка
1 x Clear CMOS переключатель
Аудио разъемы передней панели
Разъем системной панели

BIOS

32 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-languages BIOS

Фирменные технологии

ASUS Dual Intelligent Processors 2 with DIGI+ VRM
ASUS TPU
Auto Tuning
TurboV
ASUS EPU
MemOK!
AI Suite II
Anti-Surge
ASUS UEFI BIOS EZ Mode
ASUS Quiet Thermal Solution
ASUS Fan Xpert
ASUS EZ DIY
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2
ASUS Q-Design
ASUS Q-LED (DRAM, Boot Device LED)
ASUS Q-DIMM

Комплектация

2 x SATA6.0 Гб/с кабеля
2 x Wi-Fi антенны
Инструкция и руководство
1 х DVD с драйверами и ПО
Заглушка для панели портов ввода/вывода
пульт дистанционного управления, элементы питания и инфракрасный USB-передатчик

Форм-фактор Размеры, мм

Mini-ITX,
170 x 170

Сайт производителя

http://www.asus.ua/
Свежие версии BIOS и драйверов могут быть скачаны с сайта поддержки.

ASUS F1A75-I DELUXE

Красочное оформление упаковки материнской платы ASUS F1A75-I DELUXE в полной мере соответствует её позиционированию на рынке. Производитель подчёркивает, что именно для мультимедиа был разработан этот продукт.

ASUS F1A75-I DELUXE

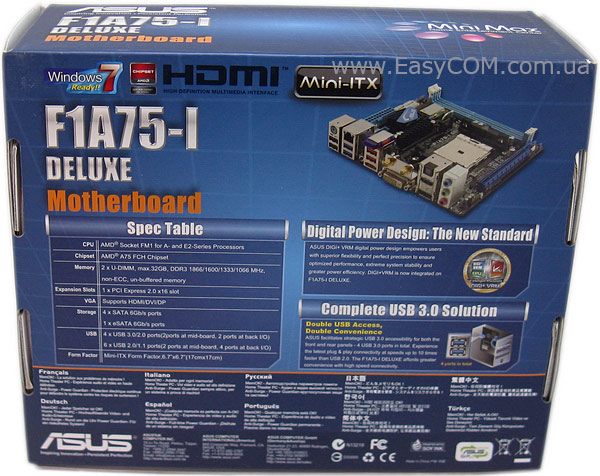

На обратной стороне картонной коробки перечислены ключевые функции решения на 11 языках (включая русский), а также приведено фото ASUS F1A75-I DELUXE и таблица со спецификациями. Кроме того, производитель подчеркивает, что системная плата оснащена полностью цифровой системой питания процессора и четырьмя портами USB 3.0.

ASUS F1A75-I DELUXE

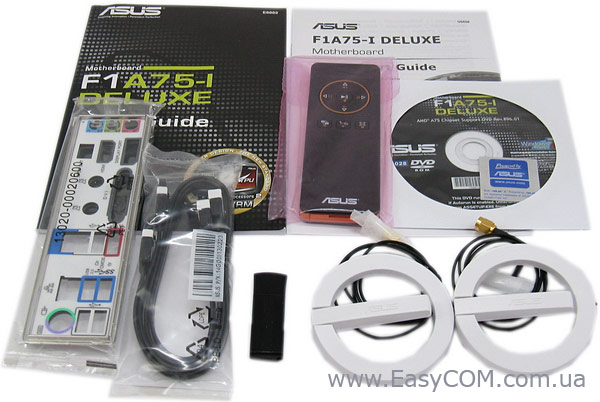

Комплект поставки системной платы ASUS F1A75-I DELUXE, на наш взгляд, является одной из сильных сторон этого решения и позволяет существенно повысить удобство эксплуатации медиацентра на его основе. Помимо самой платы он включает:

  • DVD-диск с ПО и драйверами;
  • Фирменную наклейку на корпус;
  • Пульт дистанционного управления;
  • Инфракрасный USB-передатчик;
  • Руководство пользователя на английском языке, краткую инструкцию по установке;
  • Два шлейфа SATA 6 Гб/c;
  • Две антенны Wi-Fi;
  • Заглушку интерфейсной панели корпуса.

ASUS F1A75-I DELUXE

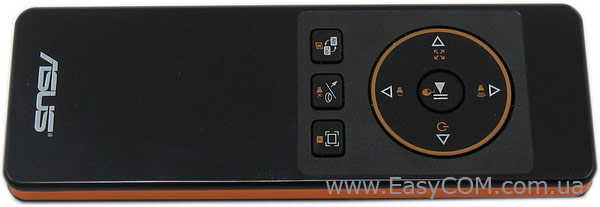

Безусловно, наибольший интерес из всего комплекта взывает пульт дистанционного управления, ведь для построения HTPC это просто незаменимый аксессуар, который в случае его отсутствия в комплекте системной платы, чаще всего, приобретается пользователями отдельно. В случае ASUS F1A75-I DELUXE ничего докупать не потребуется, нужно лишь подключить USB-передатчик к разъёму на передней панели корпуса и пульт готов к работе. На его лицевой стороне присутствует четырёхпозиционная клавиша, с помощью которой можно не только осуществлять перемотку и регулировку громкости, но и управлять курсором мыши. Немного ниже расположены ещё три кнопки, и можно подумать, что на этом функционал аксессуара заканчивается.

ASUS F1A75-I DELUXE

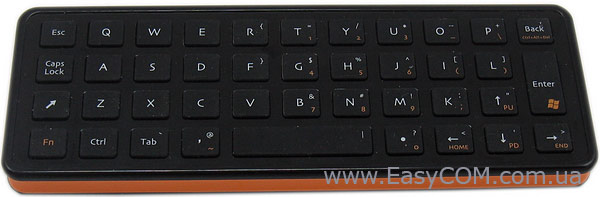

Но стоит перевернуть пульт ДУ обратной стороной, как обнаруживается, что здесь присутствует малоразмерная клавиатура, схожая с теми, которыми оснащаются современные смартфоны. Наличие клавиатуры позволяет существенно расширить область применения пульта. Так с помощью него, например, можно ввести веб-адрес в браузере или кратко ответить на электронную почту. Но мы переходим от изучения аксессуаров к самой плате.

ASUS F1A75-I DELUXE

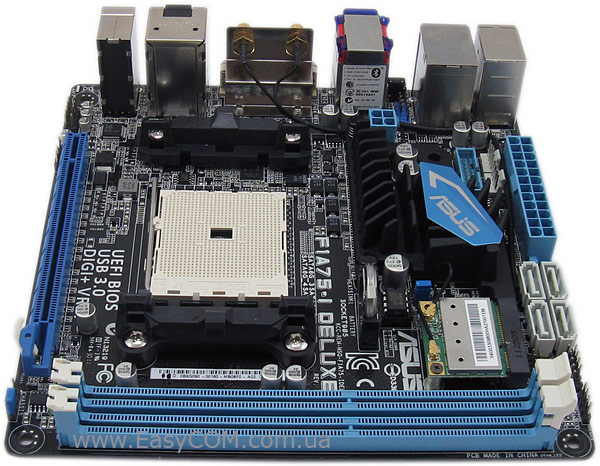

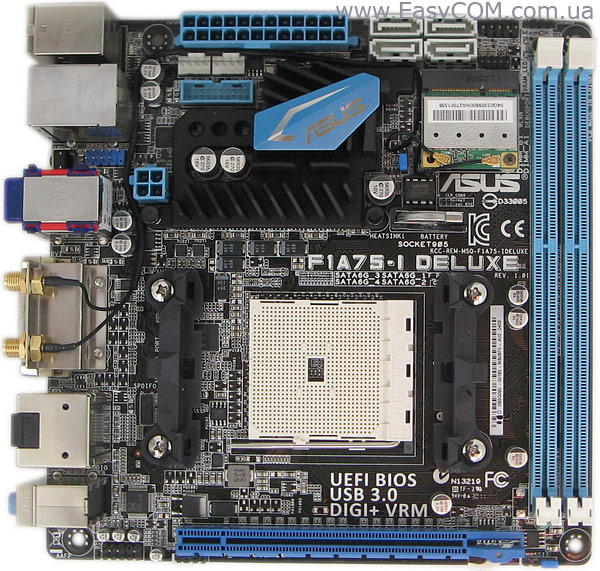

Компоновка элементов на печатной плате выполнена очень плотно: свободного места на текстолите черного цвета практически нет. В целом это не удивительно, учитывая, что перед нами довольно функциональное решение в формате mini-ITX с габаритами 170х170 мм. В то же время, удачное расположение разъемов не создаст сложностей даже начинающим пользователям при сборке системы. Порты не перекрывают друг друга и в большинстве случаев позволяют аккуратно уложить провода даже внутри миниатюрного системного блока.

ASUS F1A75-I DELUXE

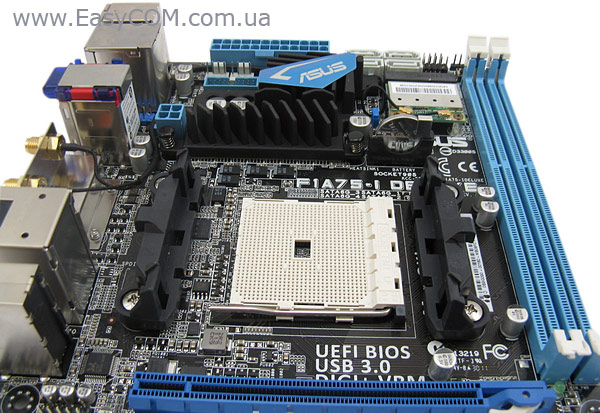

Напомним, что системная плата ASUS F1A75-I DELUXE поддерживает установку всех актуальных процессоров со встроенным графическим ядром семейства AMD Llano в исполнении Socket FM1, включая флагманскую четырехъядерную модель APU A8-3870. Два DIMM-слота позволяют установить тандем модулей оперативной памяти стандарта DDR3 (1866/1600/1333/1066 МГц) с поддержкой двухканального режима. Маркетологи ASUS акцентируют внимание на поддержке платой функции MemOK!, которая позволяет до запуска системы оптимизировать параметры оперативной памяти по нажатию соответствующей кнопки на текстолите.

ASUS F1A75-I DELUXE

ASUS F1A75-I DELUXE

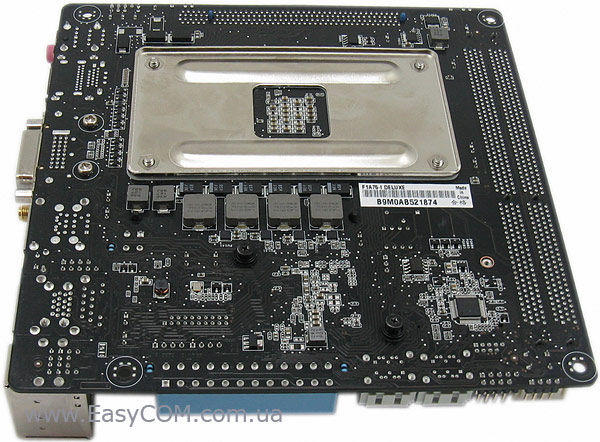

Места на текстолите ASUS F1A75-I DELUXE оказалось так мало, что дроссели и часть конденсаторов модуля VRM производитель предпочел разместить с обратной стороны печатной платы рядом с массивной штатной усилительной пластиной. Этот факт стоит учитывать при сборке системы и укладке проводов в самых компактных корпусах. К слову сама система стабилизации питания выполнена по 4+2-фазной схеме с приминением ШИМ-контроллера EPU APS 1000C-A42, который поддерживает динамическое переключение активных фаз в зависимости от нагрузки.

ASUS F1A75-I DELUXE

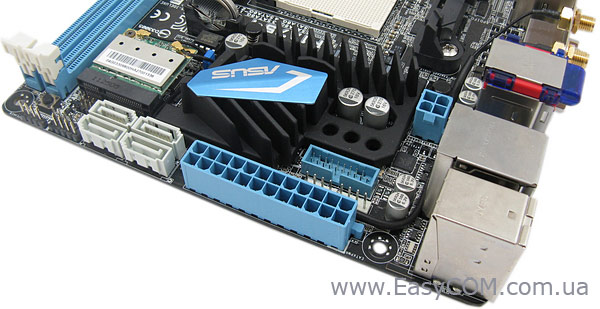

Для обеспечения питания элементов платы разработчиками предусмотрен 4-контактный разъем EPS12V и 24-контактный ATX- разъем. Расположены они довольно продуманно у верхнего края печатной платы и подключение шлейфов к ним не должно причинить неудобств.

ASUS F1A75-I DELUXE

Во то время как процессорный разъем расположен ближе к единственному слоту расширения PCI Express, большое количество функциональных элементов и внутренних портов располагаются в верхней части платы. Напомним, что материнская плата ASUS F1A75-I DELUXE основана на наборе системной логики (FCH) AMD A75, который поддерживает работу пяти интерфейсов SATA 6 Гб/с (с возможностью организации SATA RAID уровней 0, 1, 10 и JBOD), один из которых вынесен на панель ввода-вывода в варианте eSATA. Кроме этого, плата оснащена 4-я разъёмами USB 3.0 (2 порта на интерфейсной панели).

ASUS F1A75-I DELUXE

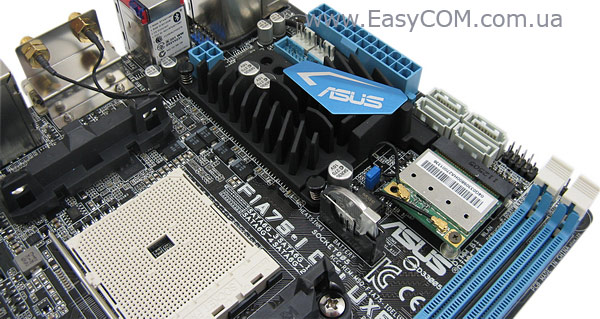

Рядом с алюминиевым радиатором необычной формы, который предназначен для охлаждения силовых элементов питания и чипсета AMD A75, инженеры ASUS установили съёмный модуль Wi-Fi, который будет весьма кстати при построении компактной медиа-системы и позволит избавиться от лишних проводов. Отметим, что плата также оснащена беспроводным интерфейсом Bluetooth стандарта 3.0. Для экономии места на печатной плате батарейка установлена вертикально.

ASUS F1A75-I DELUXE

Полноценный слот PCI-E 2.0 х16, вероятнее всего, предназначен для установки дискретного видеоадаптера. Отметим, что встроенный в APU от AMD графический блок поддерживает режим работы Hybrid CrossFireX, при котором силы интегрированной графики и внешнего адаптера Radeon HD объединяются для совместного расчёта графических эффектов.

ASUS F1A75-I DELUXE

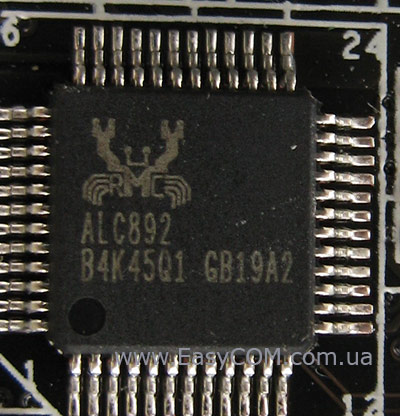

Звуковая подсистема материнской платы ASUS F1A75-I DELUXE основана на хорошо знакомом 8-канальном HDA-кодеке Realtek ALC892.

ASUS F1A75-I DELUXE

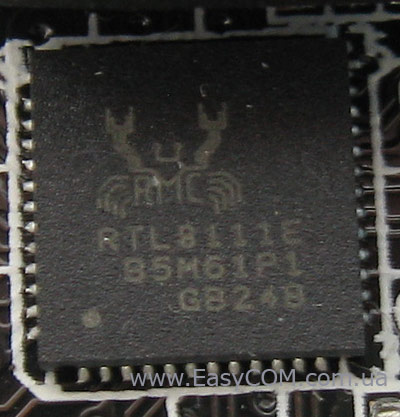

Гигабитный сетевой контроллер Realtek RTL8111E также довольно часто встречается в современных материнских платах ASUS и других производителей. Кроме того, коммуникационные возможности системы, построенной на основе ASUS F1A75-I DELUXE, расширяют интегрированные беспроводные контролеры Bluetooth и Wi-Fi 802.11 b/g/n.

ASUS F1A75-I DELUXE

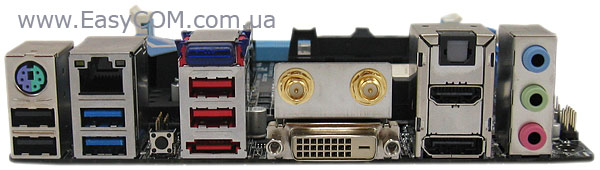

На задней панели можно обнаружить следующие порты:

  • порт PS/2 (для подключения мыши/клавиатуры);
  • два разъема для подключения W-Fi антенн;
  • интерфейсы DisplayPort, DVI-D и HDMI для подключения монитора;
  • пару разъемов USB 2.0 и два USB 3.0;
  • модуль Bluetooth 3.0;
  • кнопка сброса настроек CMOS;
  • интерфейс Gigabit Ethernet;
  • порт eSATA 6 Гбит/с;
  • оптический аудиовыход S/PDIF;
  • три гнезда Mini-Jack .

Учитывая размеры рассматриваемого решения, панель ввода вывода можно охарактеризовать, как очень функциональную. Отметим обширные возможности для подключения устройств вывода изображения, кнопку сброса настроек BIOS, два разъёма для комплектных Wi-Fi антенн, что важно для поддержки сетей N-стандарта, и даже модуль Bluetooth, что не всегда можно встретить даже на полноразмерных материнских палатах на основе чипсета AMD A75.

Разъемов для подключения вентиляторов на материнской плате ASUS F1A75-I DELUXE всего два. При этом оба 4-контактные и поддерживают регулировку частоты вращении с помощью ШИМ-метода. Один разъем предназначается для подключения системы охлаждения процессора «CPU FAN», а второй «CHA FAN» служит для подключения корпусного вентилятора.

BIOS

Так же как и все современные материнские платы, ASUS F1A75-I DELUXE оснащена UEFI BIOS c удобной графической оболочкой и возможностью управления с помощью мышки.

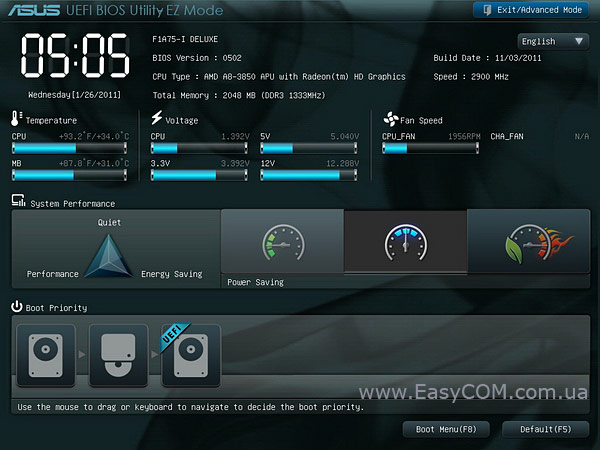

Режим под названием EZMode не позволяет производить тонкую настройку и разгон системы, однако с его помощью можно быстро и наглядно проконтролировать основные параметры системы, а также выбрать один из трёх режимов работы системы энергосбережения и установить скорость вращения подключённых вентиляторов.

Несмотря на свои компактные размеры, системная плата ASUS F1A75-I DELUXE имеет достаточно широкий набор функций для ручного и автоматического разгона системы, который мало в чём уступает полноформатным решениям. По традиции, все настройки, касающиеся разгона, собраны во вкладке AI Tweaker. Для удобства восприятия, необходимые для разгона настройки приведены в таблице ниже.

Параметр

Название пункта меню

Диапазон

Шаг

Множитель APU

APU Multiplier

8 – 47

1

Частота APU, МГц

APU Frequency

90 – 300

1

Частота памяти, МГц

Memory Frequency

DDR3 800
DDR3 1066
DDR3 1333
DDR3 1600
DDR3 1866



Тайминги памяти

CAS, 1T/2T Command Timing, RAS to CAS, Row Precharge, , TwTr, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS





Напряжение на APU, В

CPU Manual Voltage

0,8 – 1,7

0,0125

Напряжение на встроенном контролере памяти, В

VDDNB Manual Voltage

0,8 – 1,55

0,0125

Напряжение памяти, В

DRAM Voltage

1,35 – 2,3

0,01

Напряжение на южном мосте, В

SB 1.1V Voltage

1,1 – 1,4

0,01



1.1Vsb Voltage

1,1 – 1,2

0,01



APU1.2V Voltage

1,2 – 1,8

0,01



VDDA Voltage

2,5 – 2,8

0,1

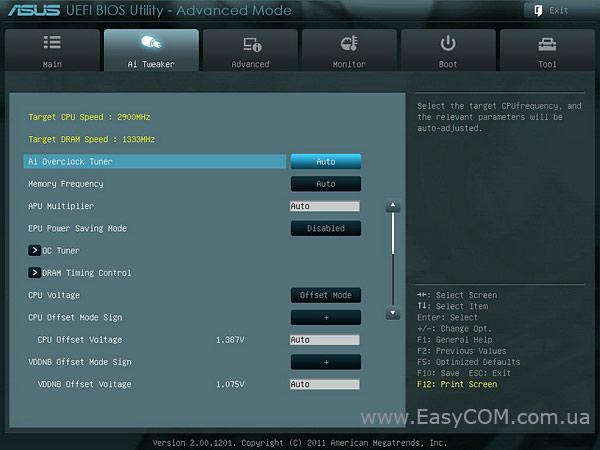

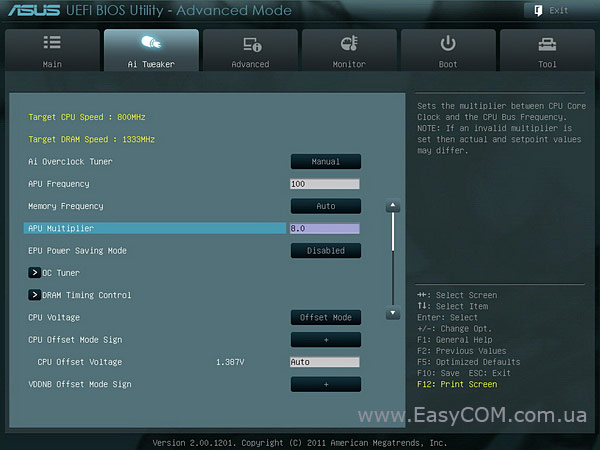

Функция авторазгона под названием Ai Overclock Tuner позволяет пользователю осуществить разгон вычислительных ядер APU лишь выбрав частоту, до которой требуется ускориться. Все остальные настройки при этом плата подбирает самостоятельно. Разумеется, достигнуть при таком «оверклокинге» заметных результатов не удастся, но начинающим пользователем эта возможность может быть интересна.

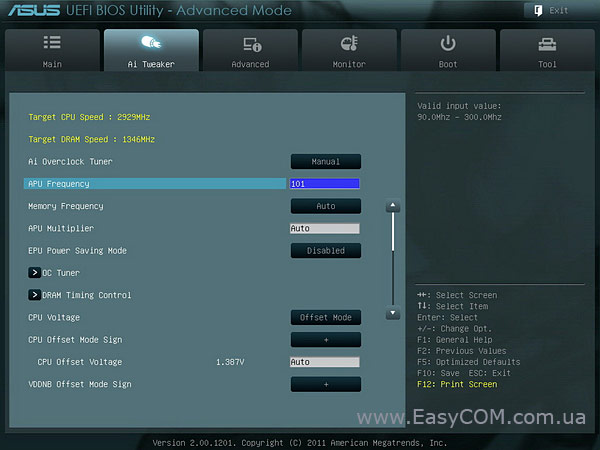

Изменяя множитель APU и значение частоты системной шины, процессорную составляющую можно разогнать вручную.

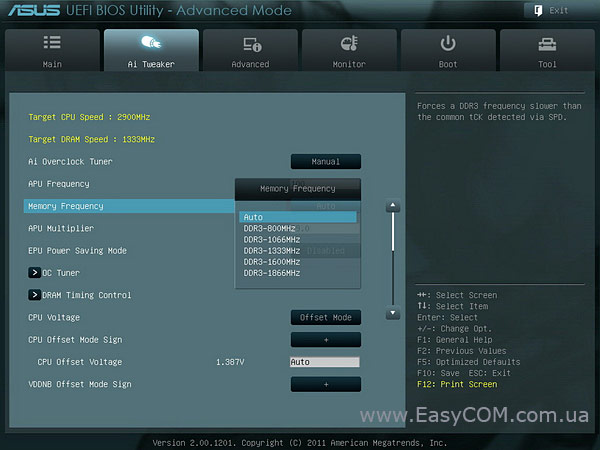

В соответствующем пункте меню также можно выбрать частоту функционирования оперативной памяти.

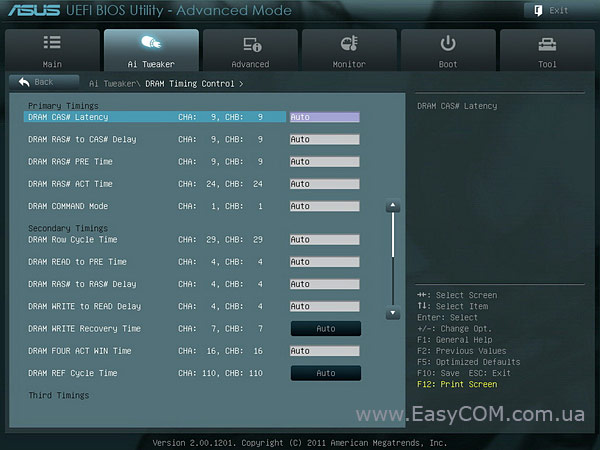

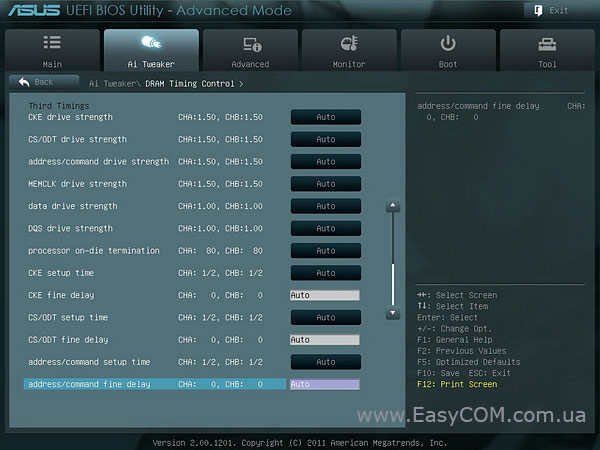

А в разделе DRAM Timing Control опытные пользователи смогут вручную настроить не только основные, но и множество второстепенных таймингов.

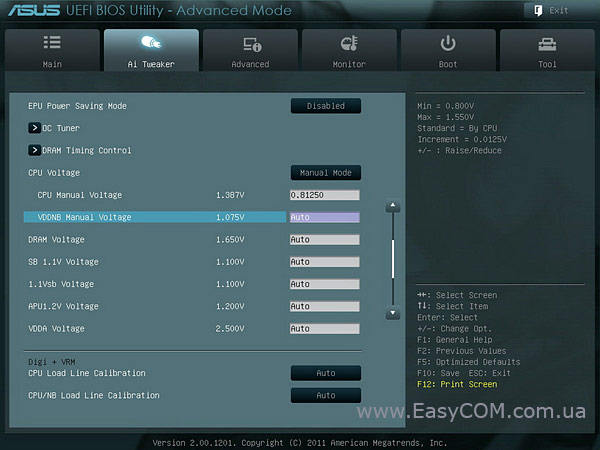

Изменение напряжения питания основных элементов платы, которое может понадобиться «продвинутым» пользователям в процессе экспериментов с разгоном, также производится в разделе AI Tweaker.

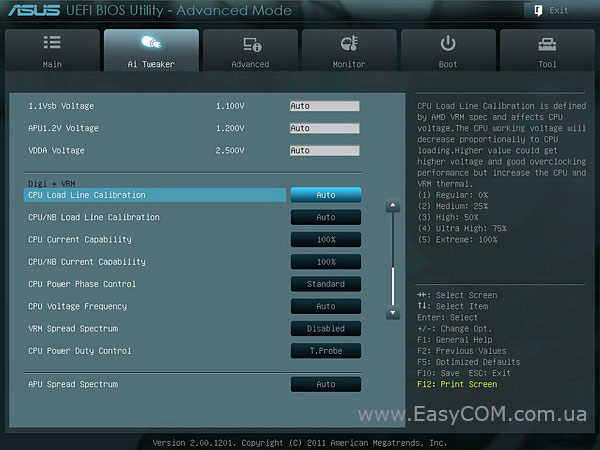

В самом конце меню AI Tweaker собраны настройки, касающиеся организации питания различных элементов платы ASUS F1A75-I DELUXE. К примеру, здесь можно установить значение компенсации просадки напряжения питания APU или задать режим работы переключения фаз модуля VRM.

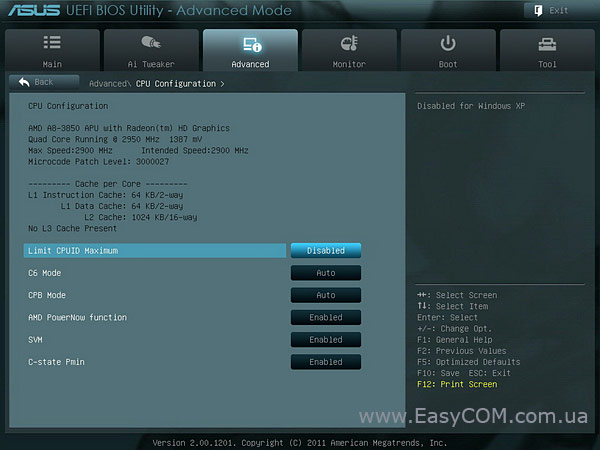

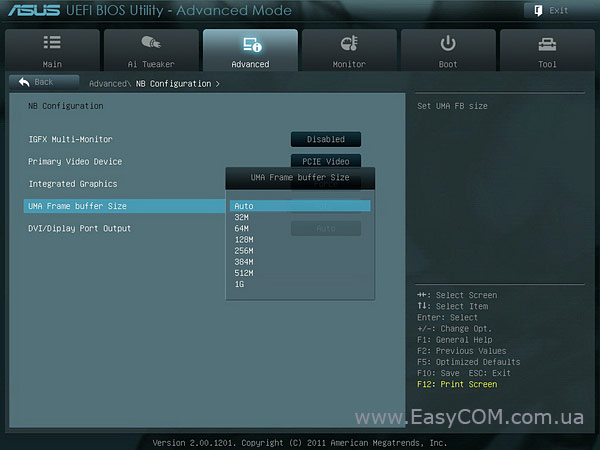

Во вкладке «Advanced» осуществляется тонкая настройка процессорных технологий, а также управление функциями «северного» и «южного» мостов.

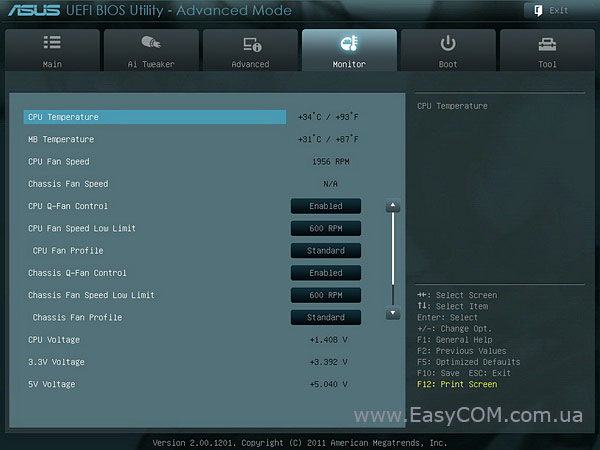

Раздел «Monitor» позволяет не только осуществлять мониторинг основных системных температур и напряжения на линиях 3,3В, 5В, 12В, но и управлять подключенными к плате вентиляторами. К слову, температура радиатора во время тестирования составляла всего 32 градуса Цельсия.

Утилиты

В комплекте с материнской платой ASUS F1A75-I DELUXE поставляется фирменный пакет утилит под названием AI Suite II.

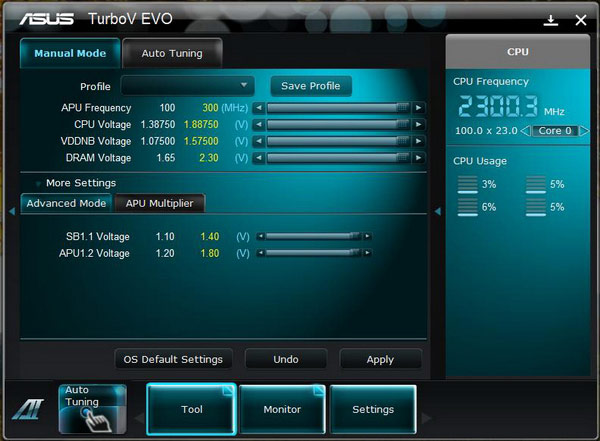

С помощью AI Suite II можно осуществлять разгон и настройку системной платы, не покидая операционную систему. Причем поддерживается как ручной, так и автоматический режим оверклокинга.

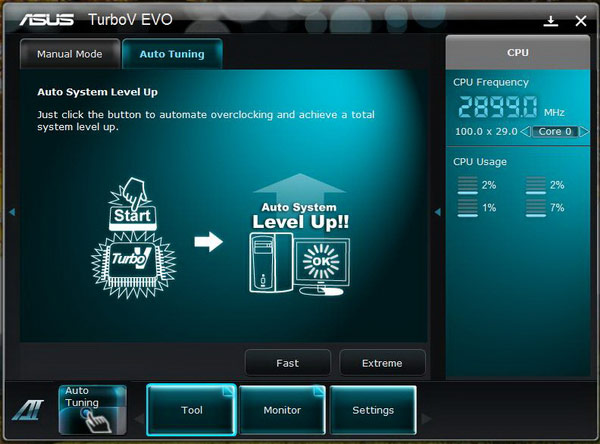

Во вкладке Auto Tuning пользователю необходимо лишь нажать соответствующую кнопку на экране и система сама выставит нужные параметры, которые позволят поднять уровень быстродействия.

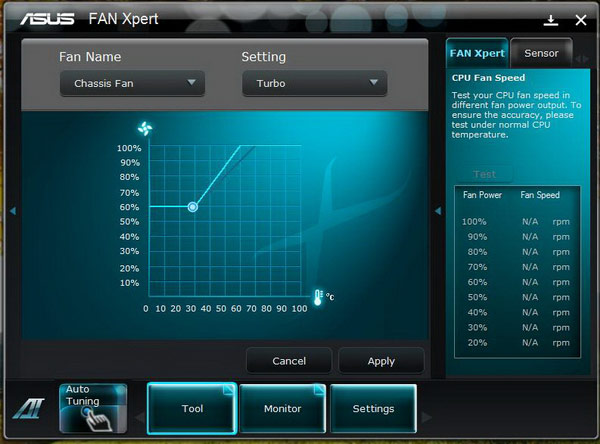

Кроме этого, пакет AI Suite II позволит управлять питанием CPU и скоростью вращения вентиляторов, подключенных к материнской плате.

Функция авторазгона Auto System Level Up

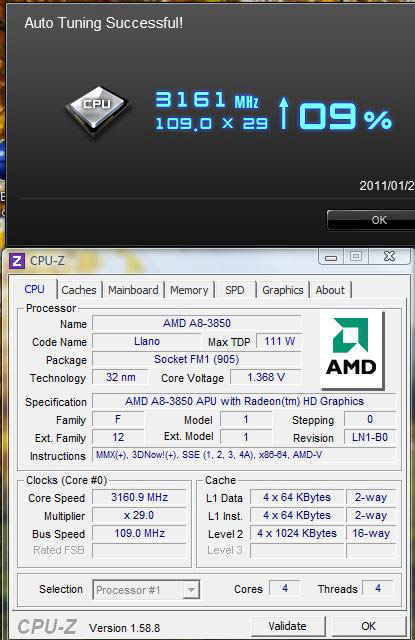

Воспользовавшись функцией Auto Tuning в режиме Extreme, мы получили увеличение тактовой частоты четырёхядерного APU AMD A8-3850 до 3161 МГц после того как система автоматически установила значение частоты тактового генератора на отметке 109 МГц. Это очень неплохой результат, учитывая, что получить такой прирост производительности можно практически без риска и каких-либо особых навыков.

Ручной разгон

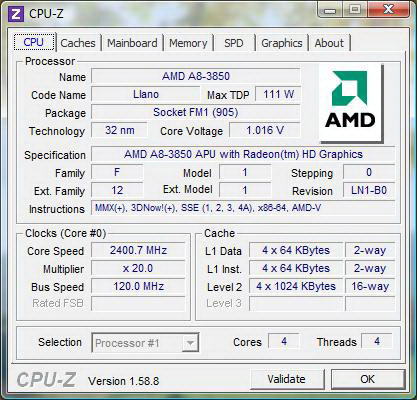

В ручном режиме, разгон системной шины был ограничен частотой графического блока APU, который ускоряется одновременно с шиной. К сожалению, настроек для уменьшения частоты GPU в UEFI не предусматривается. Тем не менее, 120 МГц по базовой частоте для системной платы формата mini-ITX, основанной на наборе системной логики AMD A75, результат более чем достойный.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD A8-3850 APU (2,9 ГГц, Radeon HD 6550D, Socket FM1)

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2xDDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

AMD Radeon HD 6550D, встроенная в AMD A8-3850

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic M12II-500, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

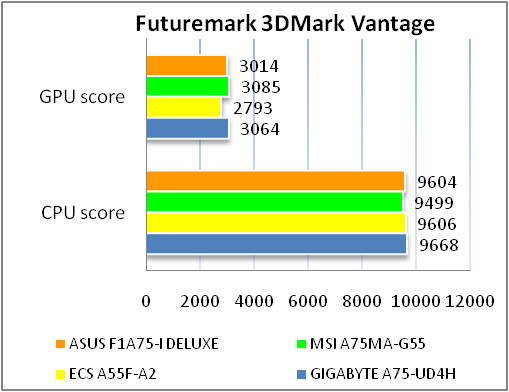

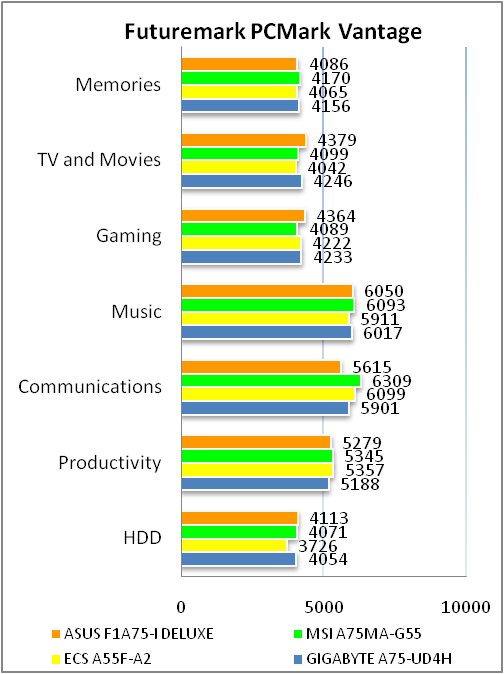

Результаты тестов:

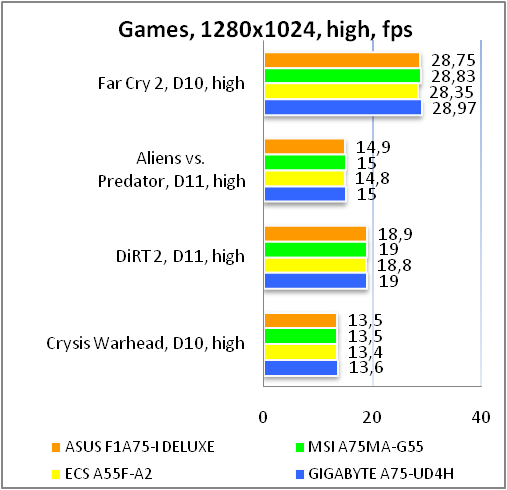

Принимая во внимание, что APU от AMD оснащены встроенным контроллером памяти, неудивительно, что протестированные вместе с ASUS F1A75-I DELUXE платы продемонстрировали очень схожие результаты, и лишь решение от ECS немного уступало именитым соперникам в большинстве бенчмарков. Приятно отметить, что производительность современных материнских плат в большинстве случаев не зависит от форм-фактора, и даже миниатюрные продукты формата mini-ITX не уступают полноформатным решениям.

Тестирование звукового тракта на основе кодека Realtek ALC892

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.16, -0.26

Очень хорошо

Уровень шума, дБ (А)

-95.8

Хорошо

Динамические диапазон, дБ (А)

92.3

Хорошо

Гармонические искажения, %

0.129

Отлично

Гармонические искажения + шум, дБ(A)

-52.7

Средне

Интермодуляционные искажения + шум, %

0.258

Хорошо

Взаимопроникновение каналов, дБ

-94.3

Очень хорошо

Интермодуляции на 10 кГц, %

0.257

Хорошо
