Обзор и тестирование материнской платы ASUS GRYPHON Z97 ARMOR EDITION

Не так давно мы познакомились с обновленной версией первой компактной microATX-модели из линейки ASUS TUF (The Ultimate Force) - ASUS GRYPHON Z87, а именно с ASUS GRYPHON Z97, которая сочетает в себе все преимущества серии в виде высококачественной элементной базы, повышенного уровня защиты и надежности.

На сей раз речь пойдет о немного улучшенной ее версии, которая на первый взгляд отличается исключительно расширенным комплектом поставки, включащим в себя защитный кожух, заглушки для портов и слотов расширения, а также дополнительный вентилятор и набор термодатчиков. Давайте же перейдем непосредственно к обзору ASUS GRYPHON Z97 ARMOR EDITION и выясним, есть ли еще какие-либо отличия между ними.

ASUS GRYPHON Z97 ARMOR EDITION

Спецификация материнской платы ASUS GRYPHON Z97 ARMOR EDITION:

Производитель

ASUS

Модель

GRYPHON Z97 ARMOR EDITION (rev 1.0)

Чипсет

Intel Z97

Процессорный разъем

Socket LGA1150

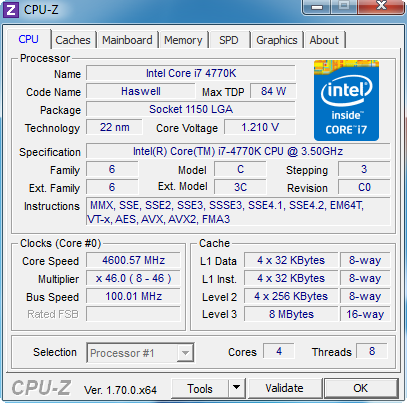

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого и пятого поколений: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота используемой памяти

1866 / 1600 / 1333 / 1066 МГц

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

Слоты расширения

2 x PCI Express 3.0 x16

1 х PCI Express 2.0 x16

x16

x8+х8

x8+x8+x4

1 x PCI Express 2.0 x1

Дисковая подсистема

Чипсет Intel Z97 поддерживает:

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Звуковая подсистема

Кодек Realtek ALC892

8-канальный звук

S/PDIF Out

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

4 x разъема подключения системных вентиляторов (4-контактные)

2 х разъема подключения вспомогательных вентиляторов (1 х 3-контактный и 1 х 4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные никелированной тепловой трубкой

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x LAN (RJ45)

4 x USB 3.0

4 x USB 2.0

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

6 x SATA 6 Гбит/с

1 х разъем TPM

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

1 х кнопка MemOK!

1 х кнопка USB BIOS Flashback

1 х разъем TB_HEADER

1 х разъем DRCT

1 x группа разъемов подключения термодатчиков

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

1 х набор ASUS Q-Connectors

4 x кабеля SATA

1 х мостик 2-Way NVIDIA SLI

1 х комплект заглушек для портов и слотов расширения

1 х вентилятор системы охлаждения ASUS Thermal Armor

1 х набор термодатчиков

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

microATX

244 х 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS GRYPHON Z97 ARMOR EDITION

Материнская плата ASUS GRYPHON Z97 ARMOR EDITION поставляется в коробке стандартных размеров, выполненной из качественного плотного картона и украшенной полиграфией в темных тонах. Ее оформление разработано в соответствии с дизайном линейки ASUS TUF, поэтому оно достаточно сдержанно и строго. На лицевой стороне, помимо названия самой платы и компании-производителя, можно обнаружить логотип упомянутой выше серии. Также отметим наличие логотипа, сообщающего о расширенной пятилетней гарантии, что является фирменным отличием данной линейки устройств.

В нижней части находятся упоминания о поддержке ОС Windows 8.1, технологий NVIDIA SLI и AMD CrossFireX, а также о наличии видеовыхода HDMI с возможностью вывода изображения на дисплеи с разрешением 3840 х 2160 точек (4K Ultra HD).

ASUS GRYPHON Z97 ARMOR EDITION

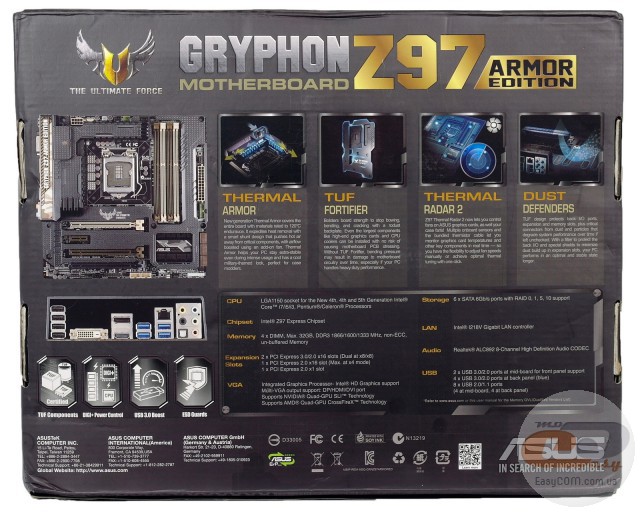

На обратной стороне находятся изображения самой материнской платы, ее интерфейсной панели, а также основных характеристик. В верхней части описаны основные преимущества ASUS GRYPHON Z97 ARMOR EDITION:

  • ASUS Thermal Armor – специальная система охлаждения, которая включает в себя защитный кожух, накрывающий почти весь текстолит, и вентилятор, направляющий воздушные потоки внутрь кожуха для более эффективного отвода тепла от ключевых узлов и элементов.
  • ASUS TUF Fortifier – на обратной стороне материнской платы установлена специальная пластина жесткости, которая предотвращает повреждение текстолита во время монтажа и использования габаритных плат расширения и процессорных систем охлаждения. К тому же она дополнительно способствует отводу излишков тепла.
  • ASUS Thermal Radar 2 – благодаря большому количеству датчиков температуры, а также наличию в комплекте дополнительных термодатчиков, пользователь получает максимально полную и правдивую информацию о текущем состоянии системы.
  • ASUS Dust Defender – в комплекте поставляется набор заглушек для всех портов и слотов расширения, предотвращающий попадание в них пыли.

Под изображением интерфейсной панели сосредоточен ряд пиктограмм, указывающих на следующие особенности новинки:

  • TUF Components – элементная база материнской платы соответствует высочайшим стандартам качества. В ее состав вошли твердотельные конденсаторы TUF 10K Ti-Caps c увеличенным в пять раз сроком службы и на 20% повышенной максимально допустимой рабочей температурой, МОП-транзисторы TUF MOSFET с низким уровнем сопротивления открытого канала, а также улучшенные дроссели TUF New Alloy Chokes, которые отличаются более низкой температурой и повышенной надежностью.
  • DIGI+ Power Control – используемая подсистема питания с цифровым ШИМ-контроллером обеспечивает точную и стабильную работу.
  • ESD Guards – специальные предохранители для повышенной степени защиты от электростатических разрядов.
  • USB 3.0 Boost – для ускорения работы интерфейсов USB 3.0 реализована поддержка протокола UASP.

ASUS GRYPHON Z97 ARMOR EDITION

ASUS GRYPHON Z97 ARMOR EDITION

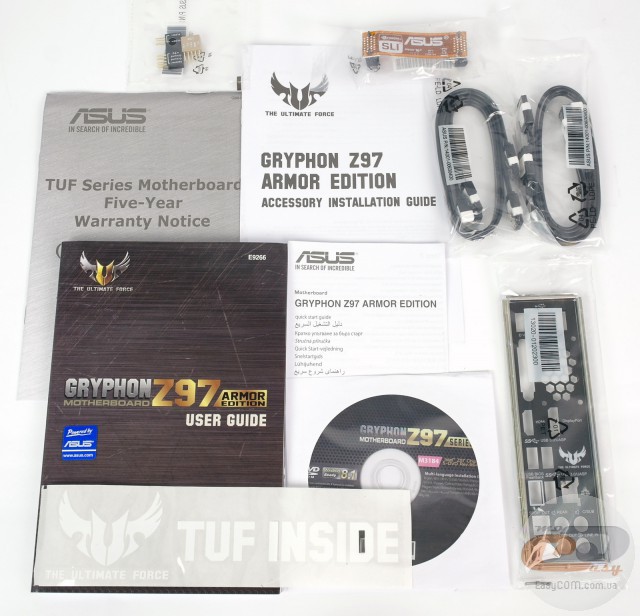

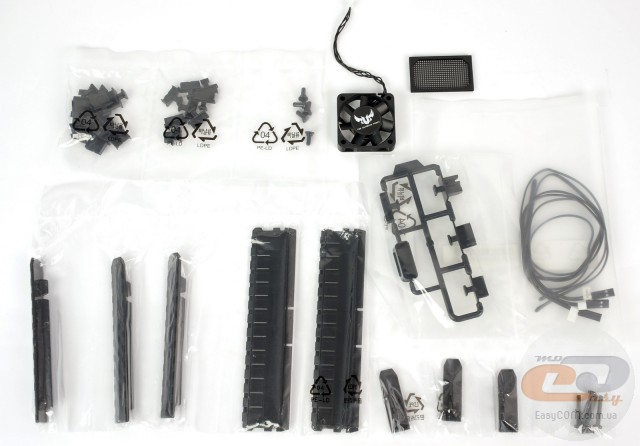

В коробке с ASUS GRYPHON Z97 ARMOR EDITION, помимо привычного диска с ПО, руководства пользователя и заглушки интерфейсной панели, поставляется:

  • четыре SATA-шлейфа;
  • сертификат качества;
  • набор заглушек для слотов расширения;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • набор термодатчиков;
  • вентилятор системы охлаждения ASUS TUF Thermal Armor;
  • мостик 2-Way NVIDIA SLI.

Дизайн и особенности платы

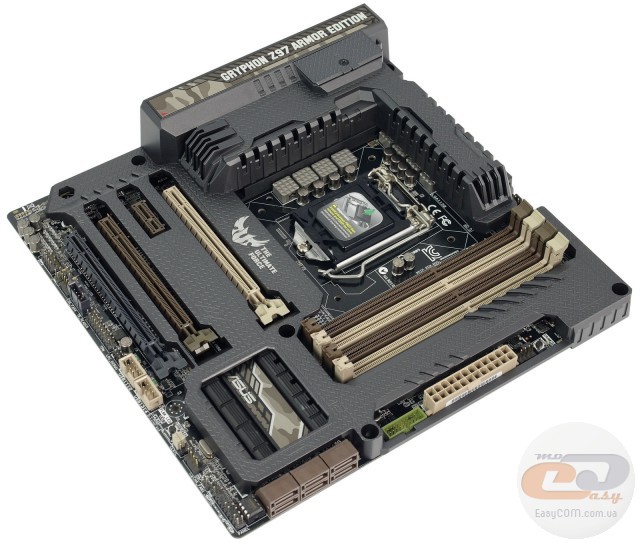

ASUS GRYPHON Z97 ARMOR EDITION

Материнская плата выполнена на текстолите черного цвета формата microATX. Ее поверхность практически полностью скрыта от глаз пользователя под специальным защитным кожухом, который выполняет не только предохраняющую функцию, но и направляет воздушные потоки, генерируемые небольшим комплектным вентилятором, на ключевые узлы подсистемы питания. К тому же он отбивает тепловые потоки, генерируемые наиболее производительными компонентами (видеокартой, процессором), не позволяя им опускаться на поверхность платы и повышать температурный режим элементной базы.

Что же касается удобства сборки системы на основе ASUS GRYPHON Z97 ARMOR EDITION, то благодаря защитному кожуху в глаза сразу бросаются все наиболее важные узлы. Наличие же оптимально подогнанных под каждый элемент прорезей способствует быстрому и удобному подключению всех необходимых компонентов.

ASUS GRYPHON Z97 ARMOR EDITION

На обратной стороне установлена массивная опорная пластина ASUS TUF Fortifier, которая призвана повысить жесткость конструкции и предотвратить возможный излом печатной платы во время установки габаритной процессорной системы охлаждения либо массивных видеокарт. Дополнительно она выполняет функцию радиатора, обеспечивая отвод излишков тепла.

ASUS GRYPHON Z97 ARMOR EDITION

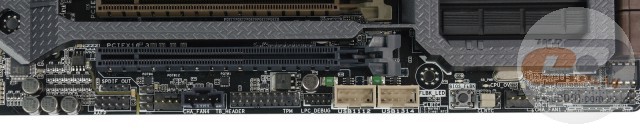

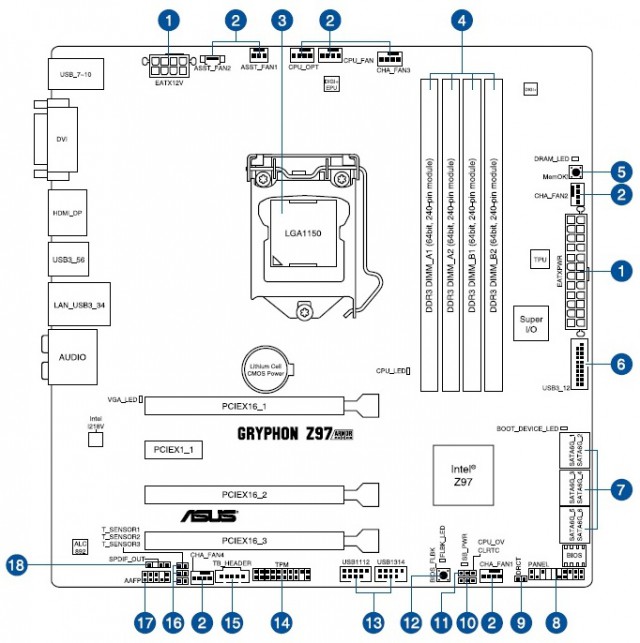

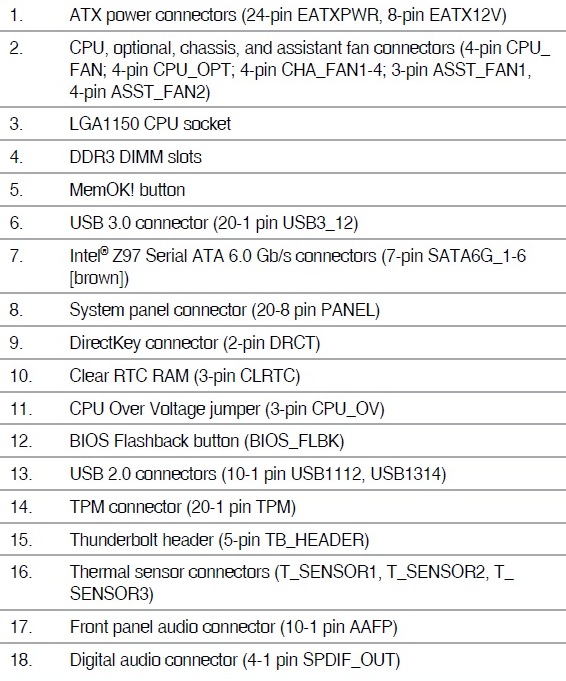

В нижней части печатной платы ASUS GRYPHON Z97 ARMOR EDITION расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порт TPM, два разъема системных вентиляторов, группа разъемов для комплектных термодатчиков, колодка TB_HEADER для реализации интерфейса Thunderbolt, разъем DRCT (позволяет подключить дополнительную кнопку для перехода в BIOS и вынести ее, к примеру, на фронтальную панель корпуса), а также кнопка USB BIOS FlashBack и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели.

ASUS GRYPHON Z97 ARMOR EDITION

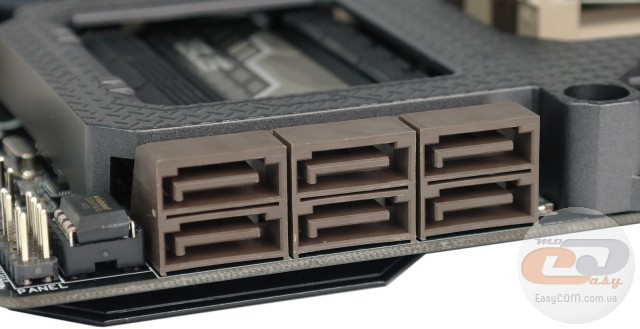

Возможности организации дисковой подсистемы представлены шестью портами SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Работа всех интерфейсов обеспечивается чипсетом Intel Z97.

ASUS GRYPHON Z97 ARMOR EDITION

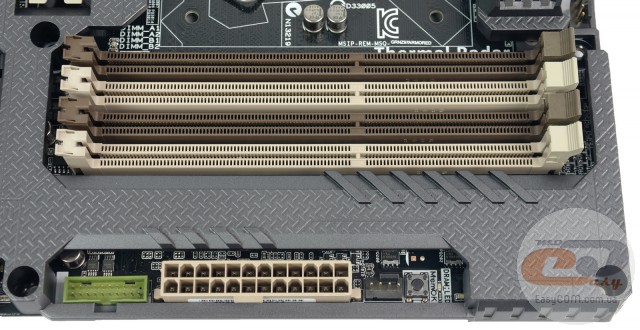

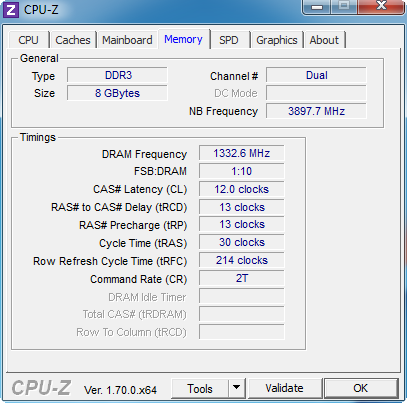

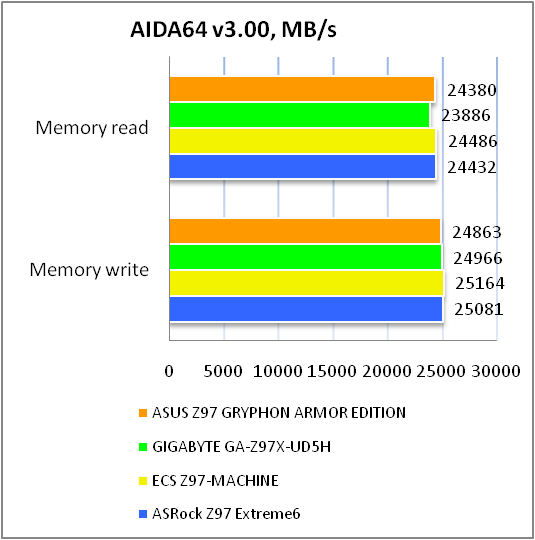

Системная плата ASUS GRYPHON Z97 ARMOR EDITION оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах до 1866 МГц в номинальном режиме. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Отдельно отметим расположенную рядом кнопку MemOK!, которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы.

Колодка для подключения выносной панели с портами USB 3.0 по традиции также расположена на правой стороне печатной платы. Всего на новинке силами чипсета реализована поддержка шести портов USB 3.0: двух внутренних и четырех на интерфейсной панели.

ASUS GRYPHON Z97 ARMOR EDITION

ASUS GRYPHON Z97 ARMOR EDITION

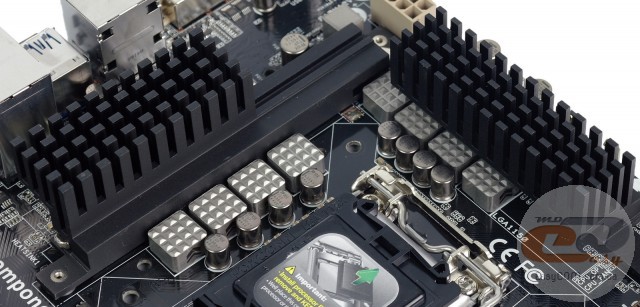

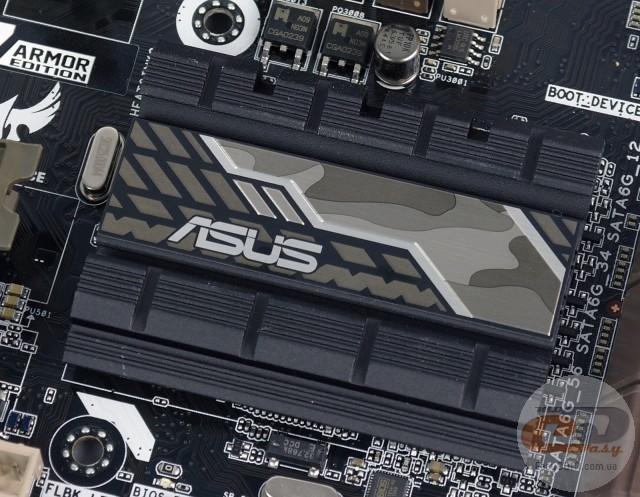

Система охлаждения рассматриваемой новинки состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z97, в то время как два других (соединенные никелированной тепловой трубкой) накрывают элементы подсистемы питания процессора. В процессе тестирования с подключенным дополнительным вентилятором были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 43,2°C;
  • радиаторы охлаждения элементов подсистемы питания процессора – 33,8°C.

Как видим, активная система охлаждения ASUS TUF Thermal Armor хорошо справляется со своей задачей, обеспечивая вполне комфортные температурные показатели.

ASUS GRYPHON Z97 ARMOR EDITION

Как мы уже упоминали, материнская плата ASUS GRYPHON Z97 ARMOR EDITION оснащена восемью встроенными датчиками температуры и тремя комплектными, которые можно установить на любой компонент системы с присвоением понятного названия (например, «температура HDD» и т.д.). Мониторинг полученных данных осуществляется силами утилиты ASUS Thermal Radar 2. В процессе тестирования были зафиксированы следующие результаты:

Название датчика

Без установленного комплектного вентилятора

С установленным вентилятором

Vcore(back), °C

36

31

Vcore, °C

39

37

DRAM, °C

38

38

PCH, °C

44

44

PCIE1, °C

33

33

PCIE2, °C

33

33

Motherboard, °C

31

31

Как видим, установка комплектного вентилятора положительным образом сказывается лишь на температуре компонентов подсистемы питания, благодаря грамотной организации воздушных потоков внутри кожуха.

ASUS GRYPHON Z97 ARMOR EDITION

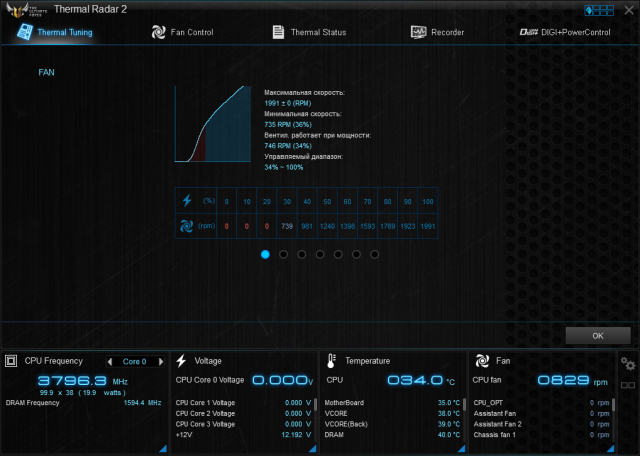

Комплектная утилита ASUS Thermal Radar 2 позволяет оптимизировать работу системы охлаждения путем автоматической настройки комплектного вентилятора. После прохождения данной процедуры он работал со скоростью 2800 об/мин при простое системы и 6000 об/мин при максимальной нагрузке. При этом уровень шума на максимальной скорости вращения хорошо слышен и больше похож на жужжание. Однако уже при частоте 4000 - 5000 об/мин вентилятор работает практически бесшумно.

ASUS GRYPHON Z97 ARMOR EDITION

ASUS GRYPHON Z97 ARMOR EDITION

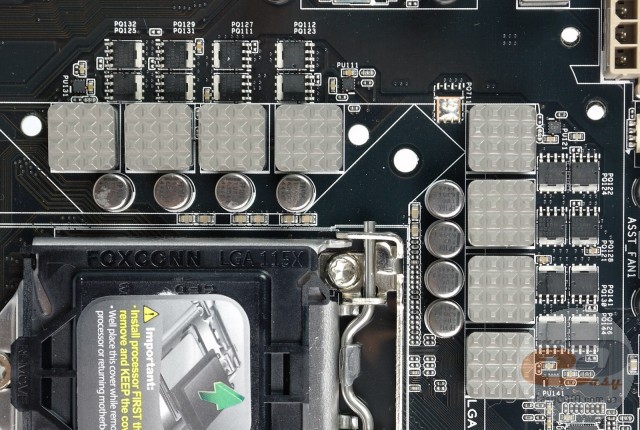

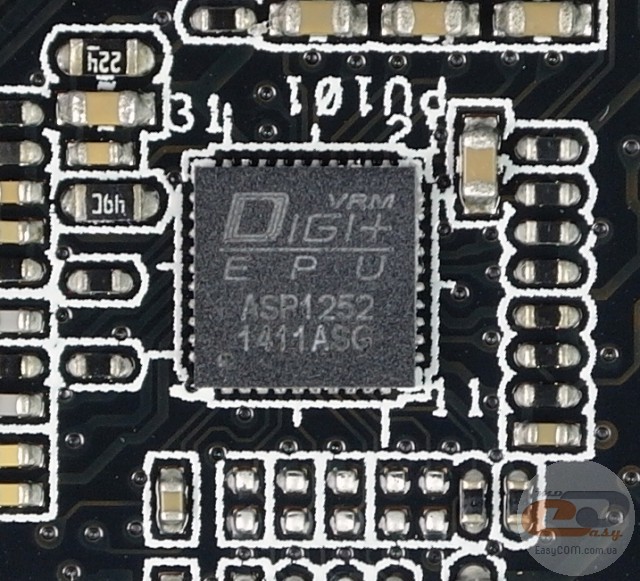

Питание процессора осуществляется по усиленной 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1252 со встроенной подсистемой управления энергопотреблением DIGI+VRM.

Как мы уже упоминали, все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы TUF 10K Ti-Caps c увеличенным в пять раз сроком службы и на 20% повышенной максимально допустимой рабочей температурой, МОП-транзисторы TUF MOSFET с низким уровнем сопротивления открытого канала, а также улучшенные дроссели TUF New Alloy Chokes, которые отличаются более низкой температурой и повышенной надежностью. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы, что позволит вам избежать каких-либо ограничений во время разгона.

ASUS GRYPHON Z97 ARMOR EDITION

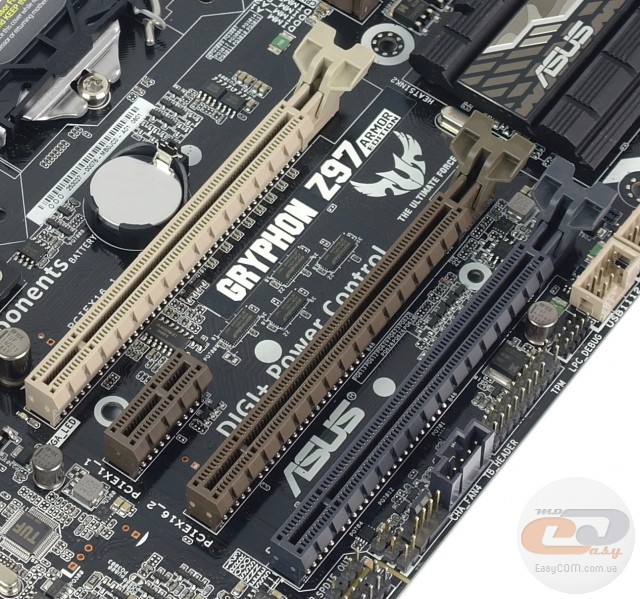

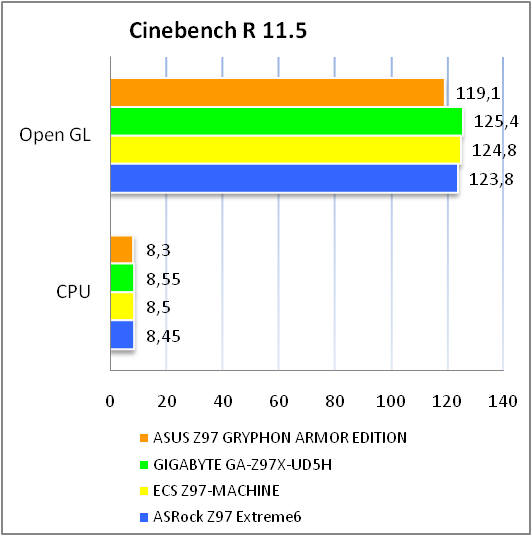

Возможности расширения функциональности материнской платы ASUS GRYPHON Z97 ARMOR EDITION полностью идентичны ее «младшей сестре» и заключаются в наличии четырех слотов:

  1. PCI Express 3.0 x16 (в режиме х16 либо х8);
  2. PCI Express 2.0 x1;
  3. PCI Express 3.0 x16 (в режиме х8);
  4. PCI Express 2.0 x16 (в режиме х4);

Наличие трех слотов расширения PCI Express x16 теоретически позволит установить до трех видеокарт включительно. В зависимости от выбранного количества графических ускорителей линии между слотами распределятся по одной из следующих схем: х16 / х8+х8 / х8+х8+х4. Учитывая компактные габариты печатной платы, установка трех графических адаптеров возможна только с однослотовыми кулерами. Если же рассматривать более жизненные ситуации, где в игровой системе установлена одна либо две видеокарты, то в таком случае это могут быть одно трехслотовое либо два двухслотовых решения.

ASUS GRYPHON Z97 ARMOR EDITION

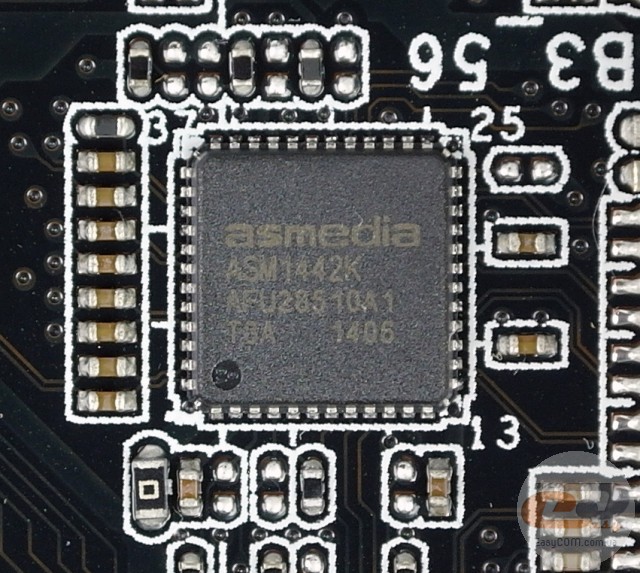

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, DisplayPort и DVI-D, переключение между которыми осуществляется силами микросхемы ASMedia ASM1442K.

ASUS GRYPHON Z97 ARMOR EDITION

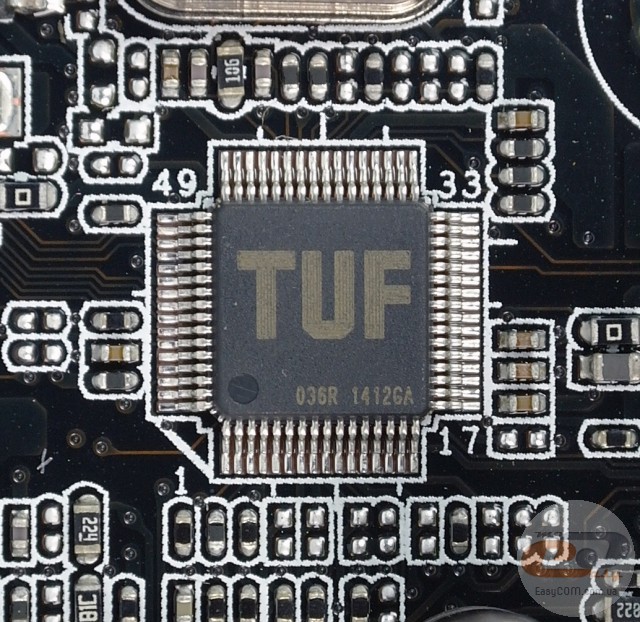

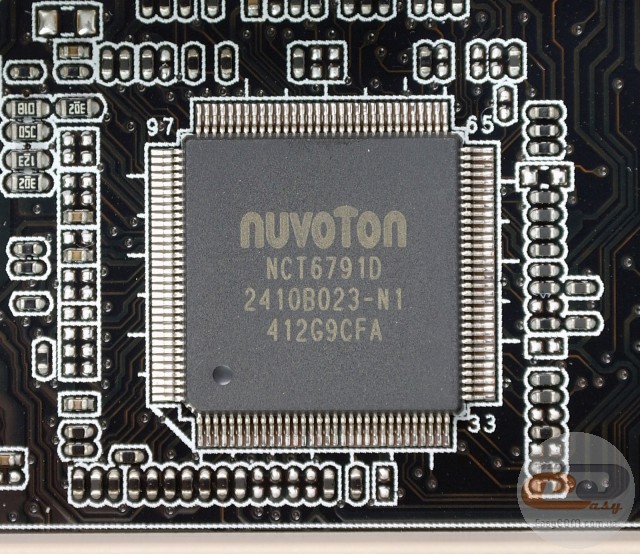

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D.

ASUS GRYPHON Z97 ARMOR EDITION

В свою очередь функция наблюдения реализуется отдельным контроллером ASUS TUF, который отвечает за высокоточный мониторинг температуры и скорости вращения вентиляторов, а также обеспечивает повышенную точность данных, измеренных с помощью предустановленных датчиков на материнской плате.

ASUS GRYPHON Z97 ARMOR EDITION

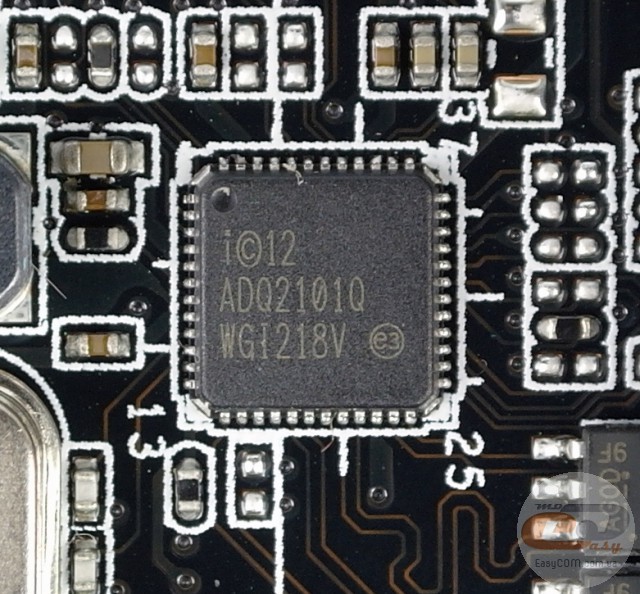

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI218V. А для программного управления распределением и приоритизацией сетевых ресурсов можно воспользоваться утилитой ASUS Turbo LAN.

ASUS GRYPHON Z97 ARMOR EDITION

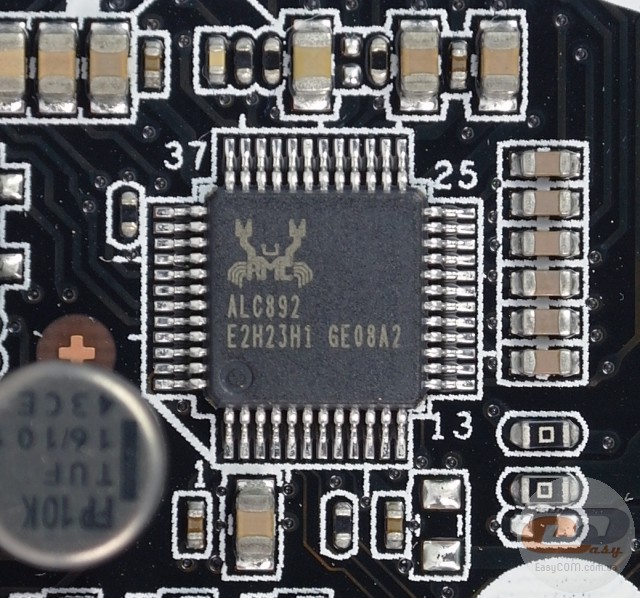

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC892, который поддерживает аудиосистемы форматов 2/4/5.1/7.1. Дополнительно она может похвастать наличием отдельного аудиоусилителя и возможностью воспроизведения lossless-аудио с частотой дискретизации 192 КГц и разрешением 24 бит, а также присутствием порта S/PDIF out на интерфейсной панели. Достижение всех этих показателей стало возможным благодаря использованию дизайна ASUS TUF Audio Design, который предполагает поддержку высококачественных компонентов и физического экранирования аудиоподсистемы на текстолите материнской платы.

ASUS GRYPHON Z97 ARMOR EDITION

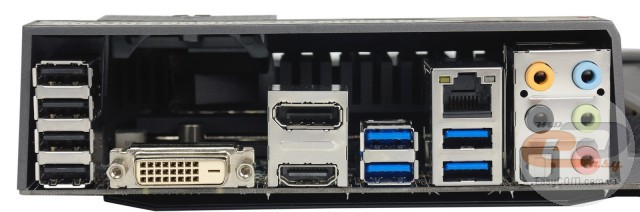

Интерфейсная панель модели ASUS GRYPHON Z97 ARMOR EDITION включает в себя следующие порты:

  • 1 x HDMI;
  • 1 х DVI-D;
  • 1 x DisplayPort;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 х оптический S/PDIF out;
  • 5 x аудиопортов.

Компоновка интерфейсной панели вполне заслужено получает от нас хорошую оценку, поскольку она включает в себя три видеовыхода, большое количество портов USB, удобное подключение многоканальной акустики, а также оптический аудиовыход. Отдельно отметим поддержку вывода изображения на дисплеи с разрешением 3840 х 2160 точек (4K Ultra HD).

ASUS GRYPHON Z97 ARMOR EDITION

ASUS GRYPHON Z97 ARMOR EDITION

У ASUS GRYPHON Z97 ARMOR EDITION имеются достаточно широкие возможности для организации охлаждения внутри системного корпуса. В наличии восемь разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора (4-контактные), четыре других предназначены для системных вертушек (4-контактные) и еще два (1 х 3-контактный, 1 х 4-контактный) применяются для дополнительных вентиляторов, один из которых поставляется в комплекте.

UEFI BIOS

Тестируемая материнская плата использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

ASUS GRYPHON Z97 ARMOR EDITION

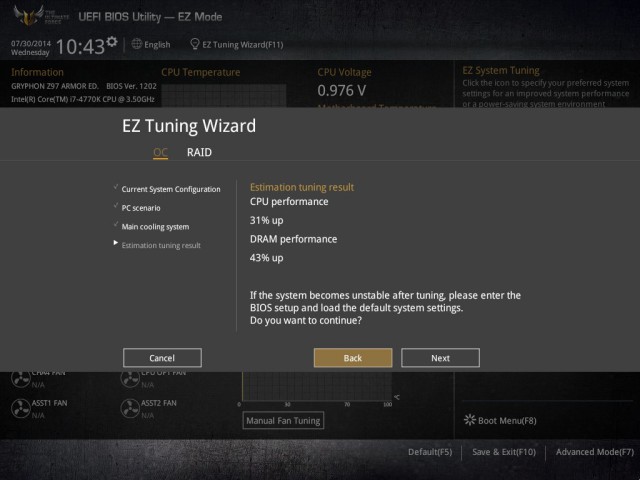

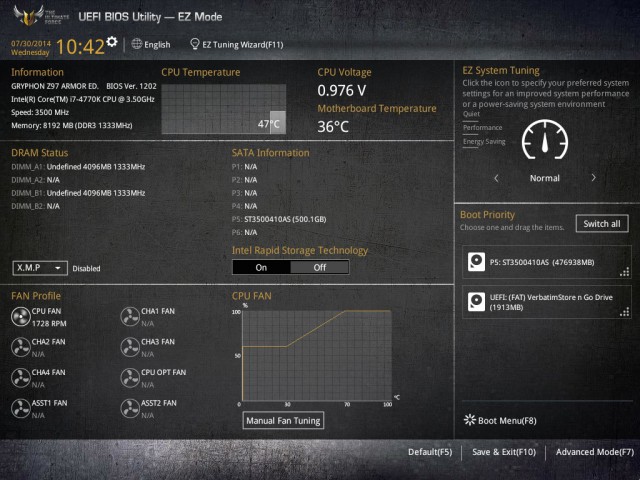

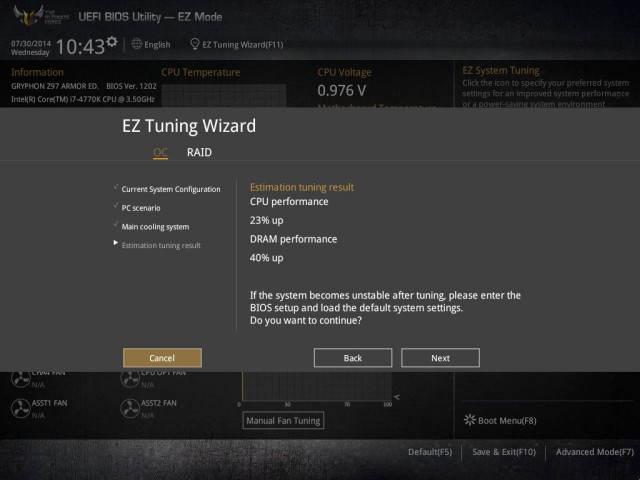

EZ Mode, в котором все необходимые параметры сгруппированы на одном экране, а разгон осуществляется при помощи EZ Tuning Wizard.

ASUS GRYPHON Z97 ARMOR EDITION

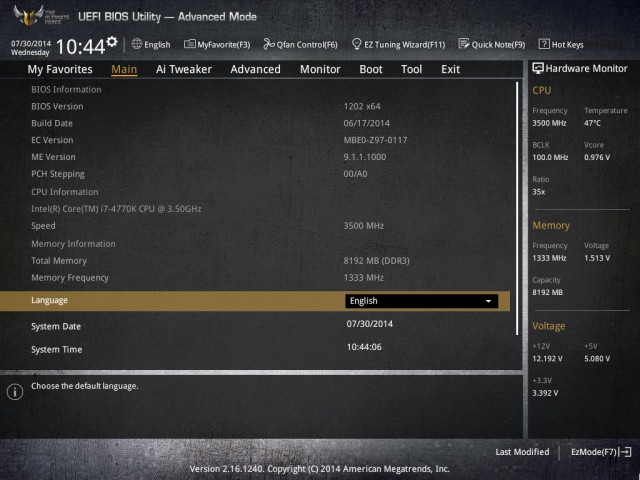

Либо привычный Advanced Mode, где все настройки необходимо производить вручную.

ASUS GRYPHON Z97 ARMOR EDITION

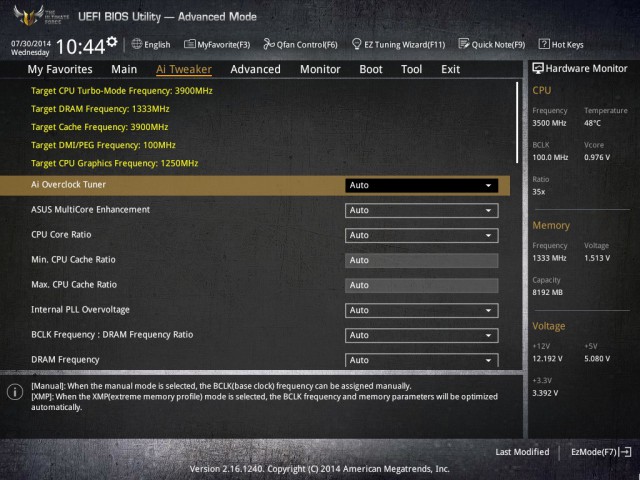

Все связанные с разгоном системы параметры находятся во вкладке «Ai Tweaker».

ASUS GRYPHON Z97 ARMOR EDITION

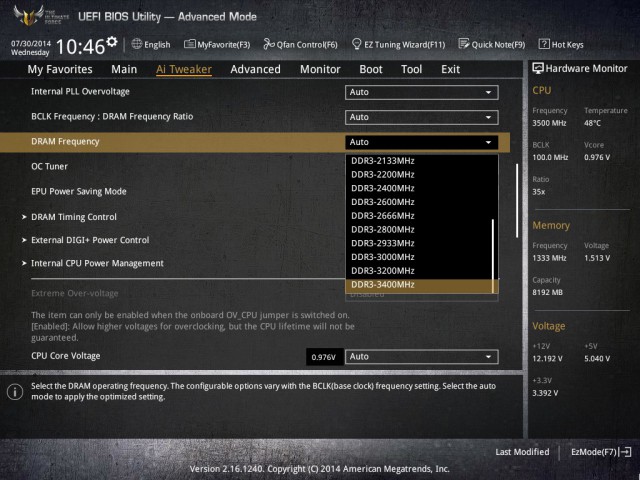

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 3400 МГц.

ASUS GRYPHON Z97 ARMOR EDITION

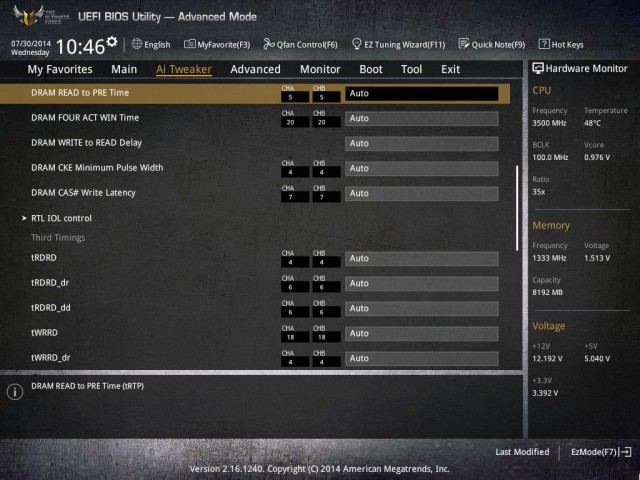

Также при необходимости можно получить доступ к регулировкам задержек памяти.

ASUS GRYPHON Z97 ARMOR EDITION

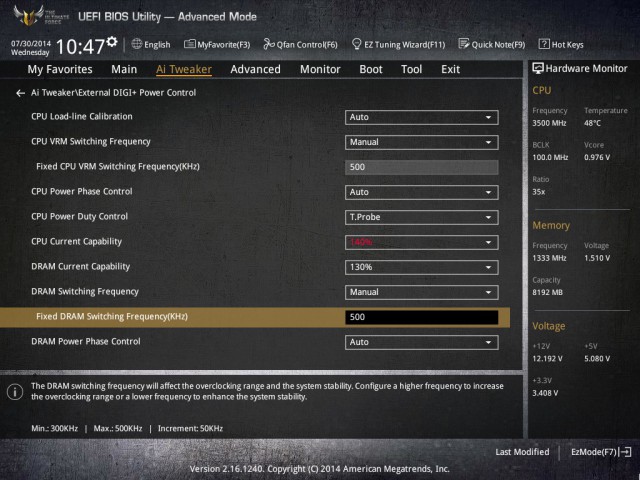

Для увеличения стабильности при разгоне могут послужить настройки управления цифровой подсистемой питания DIGI+VRM.

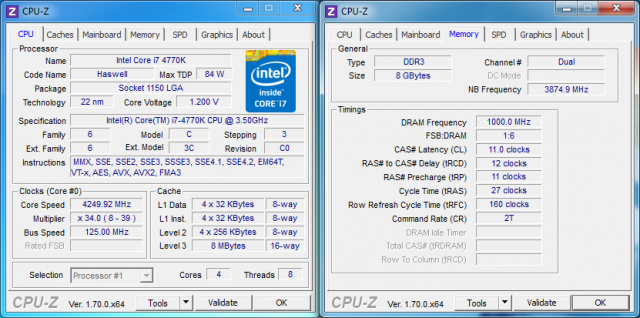

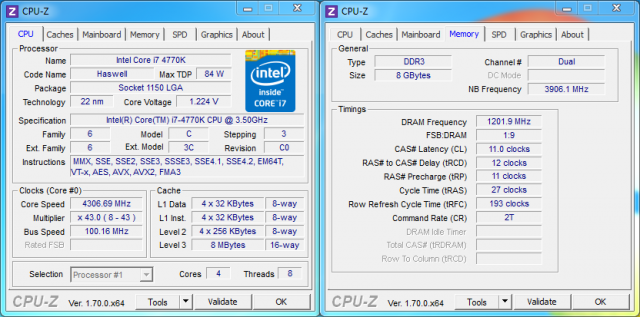

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

Initial BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 167, 250



Частота оперативной памяти

Memory Frequency

3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота работы ШИМ-контроллера преобразователя питания процессора

Fixed CPU VRM Switching Frequency(KHz)

250 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5%



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Входное напряжение на процессоре

CPU Input Voltage

0,800 – 2,700

0,010

Напряжение на модулях оперативной памяти

DRAM Voltage

1,20000 – 1,92000

0,00500

Напряжение на чипсете

PCH Core Voltage

0,70000 – 1,50000

0,01250



PCH VLX Voltage

1,20000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,00000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500



Clock Crossing VBoot

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625

ASUS GRYPHON Z97 ARMOR EDITION

ASUS GRYPHON Z97 ARMOR EDITION

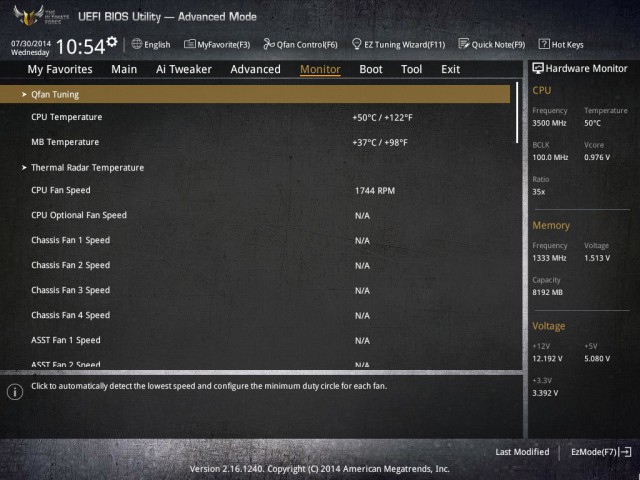

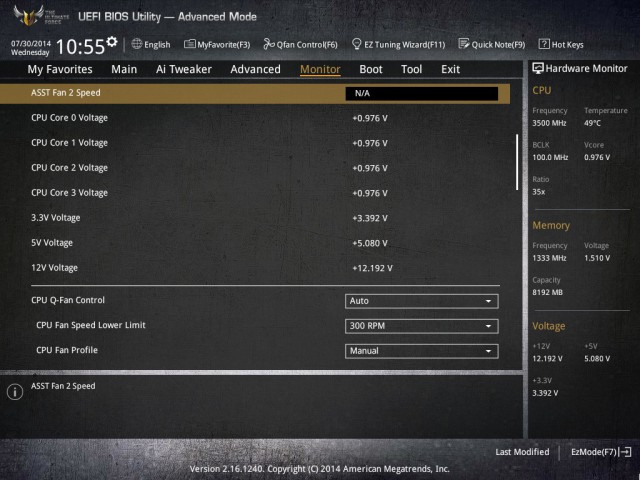

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и чипсета, а также за скоростью вращения установленных вентиляторов. Дополнительно в данном разделе можно следить за напряжением на ядрах процессора и на линиях питания +12В, +5В и +3,3В. Также отметим, что ключевые параметры оперативной памяти, основных линий питания и процессора дополнительно отображаются на правой боковой панели, которая доступна во всех разделах.

Отдельно стоит отметить возможность снятия «скриншотов» в BIOS и поддержку русского языка.
