Обзор и тестирование материнской платы ASUS H110-PLUS: рабочая лошадка

Материнские платы из нижнего ценового диапазона зачастую могут привлечь внимание пользователей, подбирающих себе решение как для домашнего ПК, так и для офисной рабочей системы. Именно во втором случае очень кстати придутся порты COM и LPT на интерфейсной панели и слоты расширения PCI.

Наиболее интересным для производителя чипсетом при создании подобных плат является младший набор системной логики − Intel H110, который имеет ограниченную функциональность, однако вполне логично может похвастать наименьшей закупочной стоимостью.

ASUS H110-PLUS

В данном обзоре мы познакомим вас с решением начального уровня − ASUS H110-PLUS, покупка которого обойдется ориентировочно в $90. Конечно же, нельзя назвать это самой низкой ценой на рынке, ведь при желании можно найти материнскую плату на Intel H110 и за $60, к примеру, ASUS H110M-K. Однако это будет модель формата microATX с меньшей функциональностью, поэтому их прямое сравнение не совсем корректно. Что же касается непосредственно героини нашего обзора, то это полноразмерное решение формата ATX с шестью слотами расширения, поддержкой интерфейсов COM и LPT, а также уменьшенной шириной.

Спецификация

Производитель и модель

ASUS H110-PLUS

Чипсет

Intel H110

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой DDR4-2133 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

3 x PCI

Дисковая подсистема

4 х SATA 6 Гбит/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 х D-Sub

1 x DVI-D

1 x RJ45

1 х LPT

2 x USB 3.0

2 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х COM

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 190 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS H110-PLUS ASUS H110-PLUS

Приятно, что в погоне за снижением конечно стоимости материнской платы из бюджетного сегмента компания ASUS решила не экономить на материалах упаковки. ASUS H110-PLUS поставляется в традиционной коробке из плотного и качественного картона, который отлично предотвращает повреждение устройства в процессе транспортировки до конечного потребителя. Отдельно отметим наличие приятного бонуса в виде подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

ASUS H110-PLUS

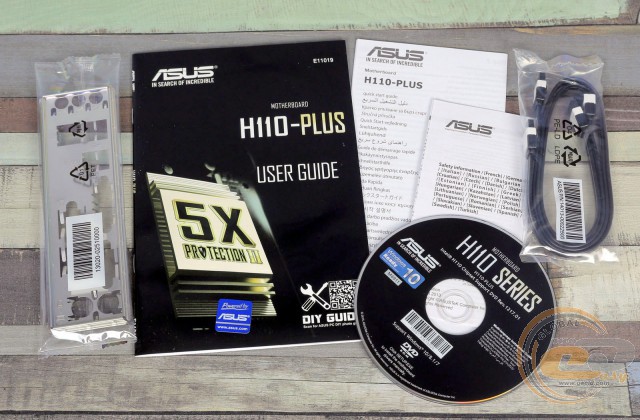

В коробке с ASUS H110-PLUS мы обнаружили стандартный набор аксессуаров без каких-либо излишеств:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • два кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS H110-PLUS

Как мы уже упоминали ранее, ASUS H110-PLUS отличается уменьшенной шириной печатной платы формата ATX до 190 мм, поэтому следует быть чуть более аккуратным при подключении основного разъема питания. Что касается оформления, то вполне логично никаких изысков мы не наблюдаем, хотя стоит отдать должное производителю: для решения за $90 материнская плата выглядит очень неплохо.

ASUS H110-PLUS

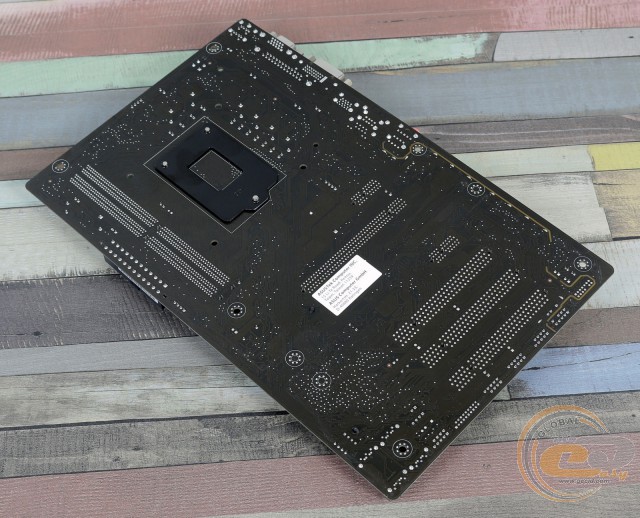

Обратная сторона ничем кроме опорной пластины процессорного разъема и пластиковых клипс крепления единственного радиатора похвастать не может.

ASUS H110-PLUS

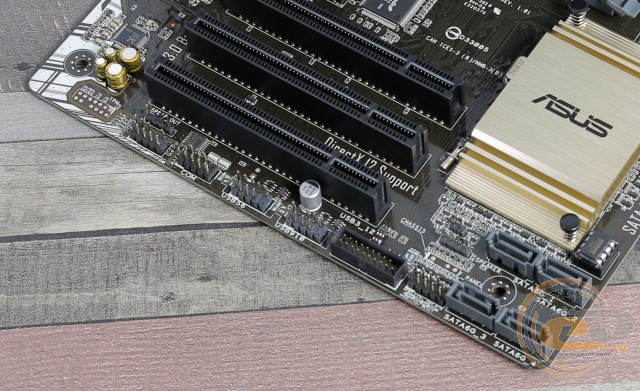

В нижней части печатной платы ASUS H110-PLUS находится привычная колодка подключения аудиоразъемов передней панели, порт S/PIDIF Out, джампер для сброса CMOS, колодка подключения фронтальной панели и разъем COM. К сожалению, выносная колодка с соответствующим портом в комплекте не поставляется, что было бы неплохим бонусом. Дополнительно отметим две колодки для активации портов USB 2.0 и одну USB 3.0. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Что же касается USB 3.0, то их всего четыре: два внутренних и два внешних. Все порты USB обслуживаются силами чипсета Intel H110. Стоит напомнить, что чипсет Intel H110 поддерживает работу только четырех портов USB 3.0, поэтому для реализации большего их количества потребовались бы сторонние контроллеры, что бы привело к повышению стоимости.

ASUS H110-PLUS

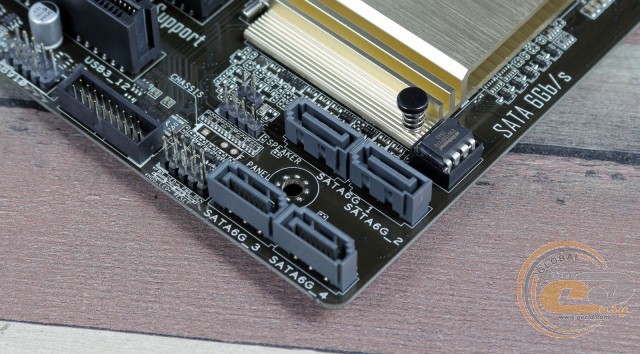

Для обладателей большого количества накопителей решения на Intel H110 являются не лучшим выбором, ведь чипсет поддерживает только четыре порта SATA 6 Гбит/с. И ни о каких SATA Express и M.2 речь идти не может. Также не стоит забывать об отсутствии поддержки RAID-массивов.

ASUS H110-PLUS

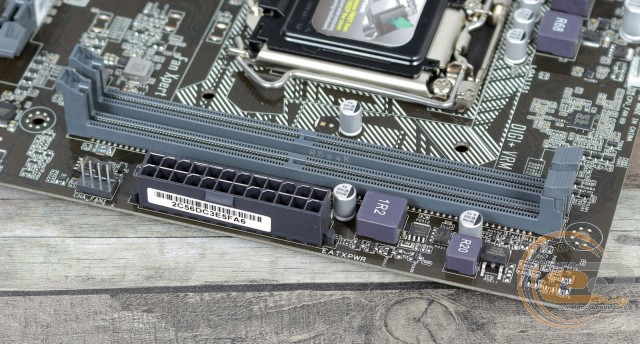

Системная плата ASUS H110-PLUS оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Поддерживаются модули, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач перед недорогой системой.

ASUS H110-PLUS

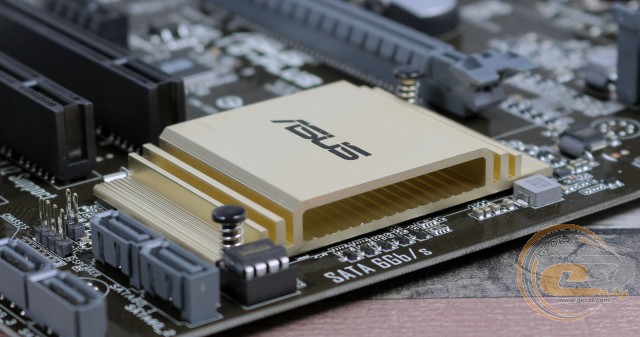

Система охлаждения представлена единственным радиатором, который отводит тепло от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 30°C;
  • полевые транзисторы подсистемы питания процессора – 66°C;
  • дроссели подсистемы питания процессора – 58°C.

Как видим, отказ от радиаторов на полевых транзисторах выглядит вполне логично, ведь перед нами основа для системы, не предназначенной для разгона, соответственно, при повседневной эксплуатации даже топового процессора и высоких нагрузках их температура не достигнет критических значений. Однако о хорошей циркуляции воздуха внутри корпуса забывать все же не стоит.

ASUS H110-PLUS

ASUS H110-PLUS

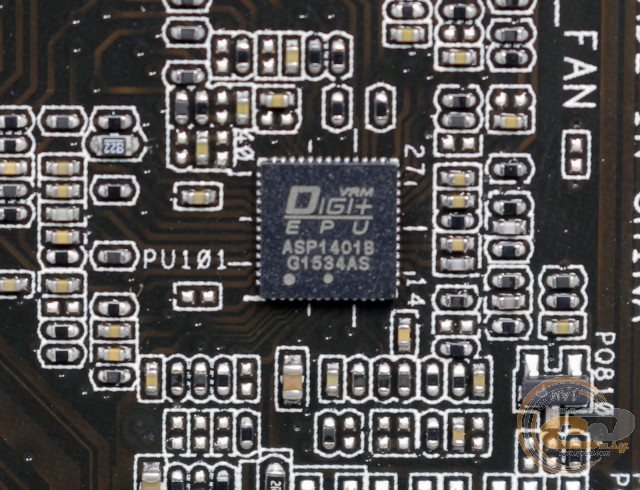

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1401B со встроенной подсистемой управления энергопотреблением DIGI+ VRM. В состав элементной базы вошли надежные твердотельные конденсаторы и ферритовые дроссели.

ASUS H110-PLUS

Для расширения функциональности ASUS H110-PLUS у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI Express 2.0 x1;
  4. PCI;
  5. PCI;
  6. PCI.

Напомним, что чипсет Intel H110 обладает поддержкой только шести линий стандарта PCI Express 2.0. В свою очередь единственный слот для установки видеокарты подключен к процессору и всегда использует все доступные 16 линий PCI Express 3.0, поэтому переживать о производительности графической подсистемы не стоит.

ASUS H110-PLUS

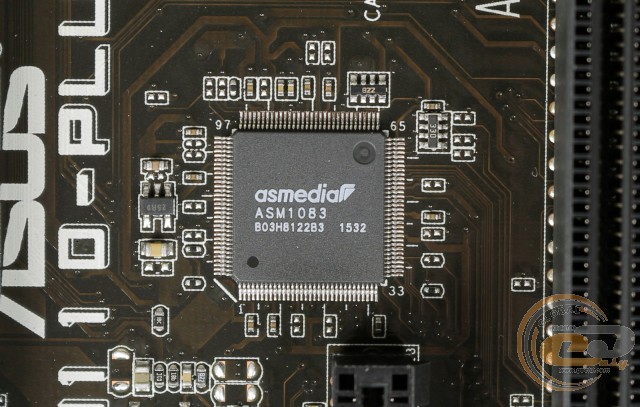

Поскольку чипсет Intel H110 не поддерживает интерфейс PCI, то функционирование трех соответствующих слотов реализовано при помощи моста ASMedia ASM1083.

ASUS H110-PLUS

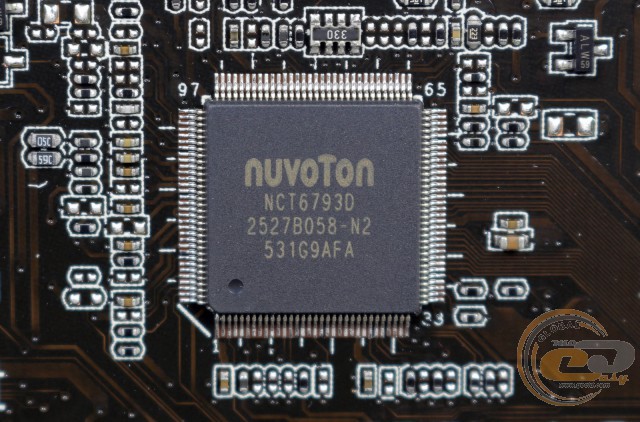

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.
