Обзор и тестирование материнской платы ASUS H170I-PLUS D3

Героиня нашего обзора, материнская плата ASUS H170I-PLUS D3, является компактным решением для сборки в первую очередь мультимедийных систем среднего уровня в формате HTPC. Для оптимального соответствия вполне ожидаемо была использована печатная плата форм-фактора Mini-ITX, а для лучшего ценового позиционирования применяется чипсет Intel H170.

Напомним, что в отличие от флагманского собрата, он поддерживает только 16 чипсетных линий PCI Express 3.0, а также на один SATA Express и на два порта USB 3.0 меньше, что несущественно для Mini-ITX-решений.

Спецификация материнской платы ASUS H170I-PLUS D3:

Производитель и модель	ASUS H170I-PLUS D3 (rev 1.03)
Чипсет	Intel H170
Процессорный разъем	Socket LGA1151
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1151
Поддержка памяти	2 x DIMM-слота с поддержкой максимум 32 ГБ памяти с частотой до DDR3-1866 МГц
Слоты расширения	1 x PCI Express 3.0 x16
Дисковая подсистема	Чипсет Intel H170 поддерживает: 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280) 2 x SATA 6 Гбит/с 1 x SATA Express (совместим с 2 х SATA 6 Гбит/с)
LAN	1 x Intel WGI219V (10/100/1000 Мбит/с)
Wi-Fi	802.11a/b/g/n/ac (2,4/5 ГГц)
Bluetooth	Bluetooth 4.0
Звуковая подсистема	7.1-канальный аудиокодек Realtek ALC887
Питание	1 х 24-контактный разъем питания ATX 1 x 4-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (4-контактный) 2 x разъема подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете
Внешние порты I/O	1 x PS/2 Combo 1 x HDMI 1 x DisplayPort 1 x DVI-D 1 x D-Sub 1 x RJ45 6 x USB 3.0 3 x аудиопорта 1 х S/PDIF Out
Внутренние порты I/O	1 x USB 3.0 с поддержкой подключения двух USB 3.0 2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 1 х TPM 1 х COM 1 х S/PDIF Out
BIOS	128 Mбит Flash ROM UEFI AMI BIOS PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0
Форм-фактор	Mini-ITX 170 х 170 мм
Сайт производителя	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата ASUS H170I-PLUS D3 поставляется в привычной картонной коробке с хорошим информационным наполнением. На ее сторонах выделены важные характеристики новинки и ключевые преимущества. Отдельно отмечена возможность активации подарка для любителей игры World of Warships: 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

В коробке с материнской платой мы обнаружили вполне достойный набор аксессуаров, который включает в себя:

• диск с драйверами и утилитами;
• инструкцию пользователя;
• два кабеля SATA;
• инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
• комбинированную антенну Wi-Fi и Bluetooth;
• заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS H170I-PLUS D3 выполнена на текстолите темно-коричневого цвета формата Mini-ITX с высокой плотностью размещения компонентов. Новинка окрашена преимущественно в темные тона. Большинство портов и разъемов расположено на оптимальных местах, что способствует легкой сборке системы даже в самых компактных корпусах HTPC. Для большего удобства DIMM-слоты оснащены защелками только с одной стороны, а для экономии свободного пространства батарейка BIOS установлена перпендикулярно поверхности платы.

На обратной стороне, помимо стандартной опорной пластины процессорного разъема, можно обратить внимание на слот M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280).

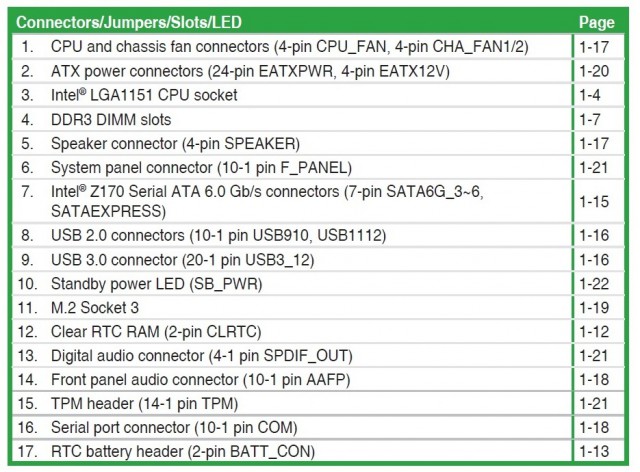

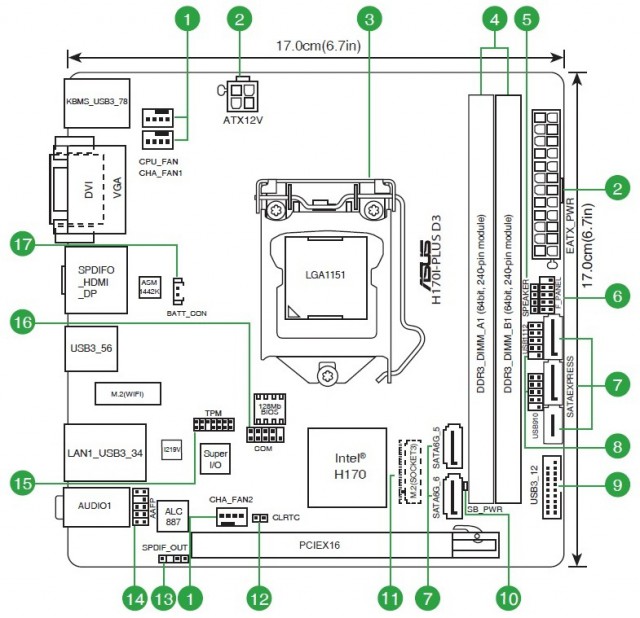

В нижнем левом углу печатной платы находится колодка подключения аудиоразъемов передней панели, интерфейсы S/PDIF out, COM и TPM, а также один из двух разъемов подключения системных вентиляторов и джампер для сброса CMOS.

Возможности организации дисковой подсистемы представлены упомянутым выше разъемом M.2 Socket 3 на обратной стороне печатной платы, двумя портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с.

Системная плата ASUS H170I-PLUS D3 оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые для большего удобства оборудованы защелками только с одной стороны. Поддерживаются модули, работающие на частотах до 1866 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

Дополнительно отметим колодку подключения фронтальной панели, а также две колодки для активации портов USB 2.0 и одну для подключения выносной панели с портами USB 3.0. Всего на плате силами чипсета реализована поддержка четырех внутренних портов USB 2.0, а также восьми USB 3.0: двух внутренних и шести внешних.

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel H170. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 38,4°C;
• дроссели подсистемы питания процессора – 54,6°C;
• полевые транзисторы подсистемы питания процессора – 64,7°C.

Как видим, температуры элементов подсистемы питания процессора немного повышены из-за отсутствия радиаторов, однако до критических значений все еще есть существенный запас.

Питание процессора осуществляется по усиленной 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400B со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и дроссели с ферритовым сердечником.

Возможности расширения функциональности материнской платы ASUS H170I-PLUS D3 представлены одним слотом PCI Express 3.0 x16. Его вполне достаточно для компактной мультимедийной системы, в которой установка дискретной видеокарты может и не понадобиться вовсе. Если же рассматривать вариант сборки компактной игровой системы на основе этой новинки, то неплохим решением будет видеокарта ASUS GeForce GTX 960 Mini OC, которая не только обладает идеальными габаритами для HTPC, но и является достаточно производительным графическим адаптером для игр.

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении четыре видеовыхода: HDMI, DisplayPort, D-Sub и DVI-D, обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

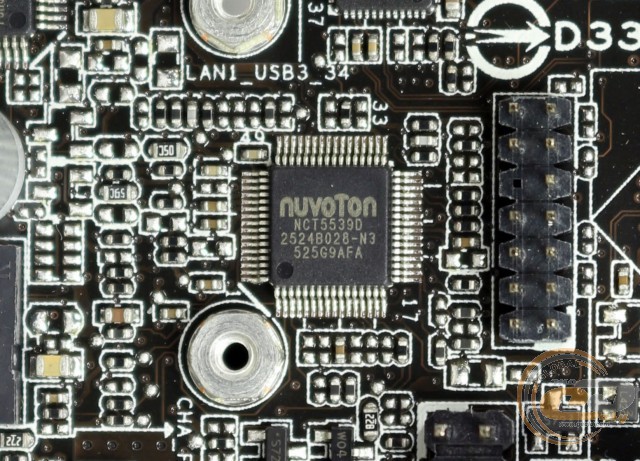

Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

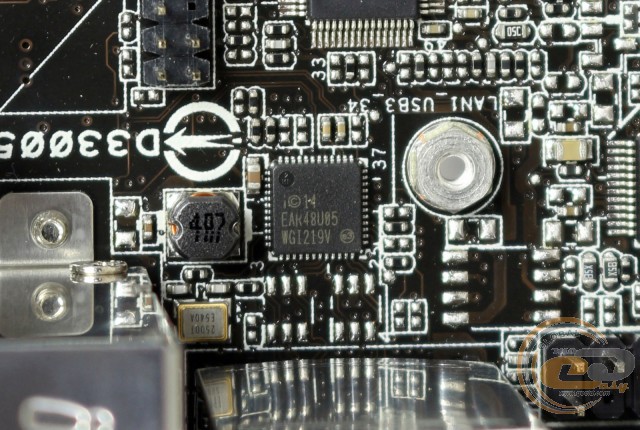

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V.

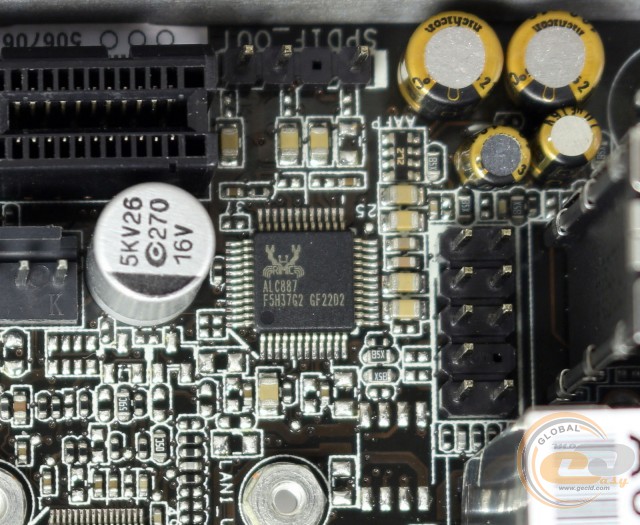

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, в обвязке которого использованы качественные японские аудиоконденсаторы.

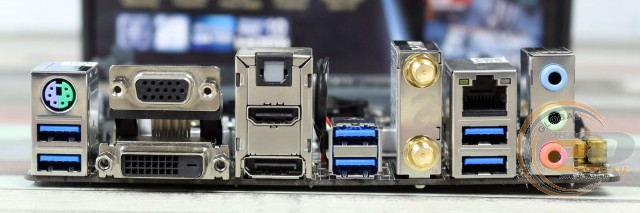

Интерфейсная панель модели ASUS H170I-PLUS D3 включает в себя следующие элементы:

• 1 x PS/2 Combo;
• 1 x RJ45;
• 6 x USB 3.0;
• 1 x HDMI;
• 1 x DisplayPort;
• 1 х DVI-D;
• 1 x D-Sub;
• 1 x Optical S/PDIF out;
• 2 x разъема подключения комбинированной антенны Wi-Fi и Bluetooth;
• 3 x аудиопорта.

Несомненно, главным достоинством данной конфигурации является поддержка двухполосного модуля 802.11a/b/g/n/ac Wi-Fi (2,4 и 5 ГГц) и Bluetooth 4.0. Он обеспечивает работу сети Wi-Fi на скорости до 867 Мбит/с. Дополнительно отметим большое количество портов USB 3.0, а также возможность вынести на заднюю панель порт COM. Среди особенностей выделим лишь неудобное подключение многоканальной акустики.

У ASUS H170I-PLUS D3 имеются три 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как два других можно использовать для системных вертушек.

UEFI BIOS

Тестируемая новинка оснащена современным предзагрузчиком на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

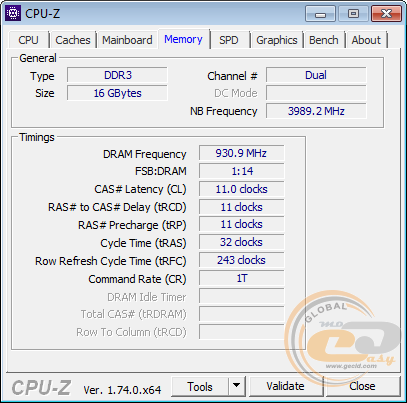

Возможности разгона процессора на момент тестирования на данной материнской плате отсутствовали, а модули оперативной памяти удалось запустить на максимальной заявленной частоте DDR3-1866 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS H170I-PLUS D3 использовалось следующее оборудование:

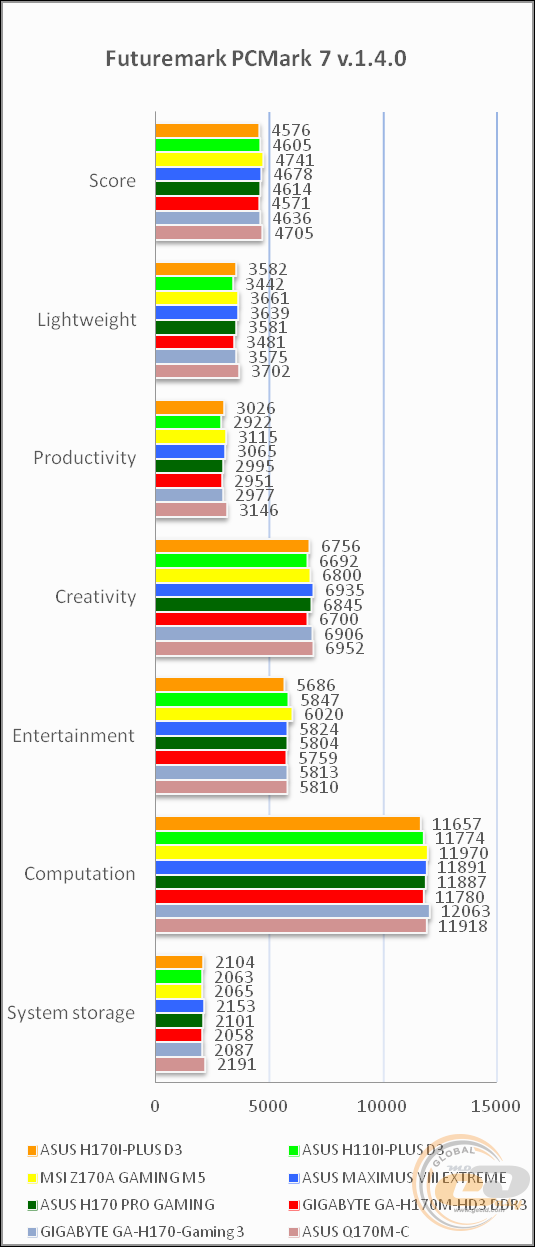

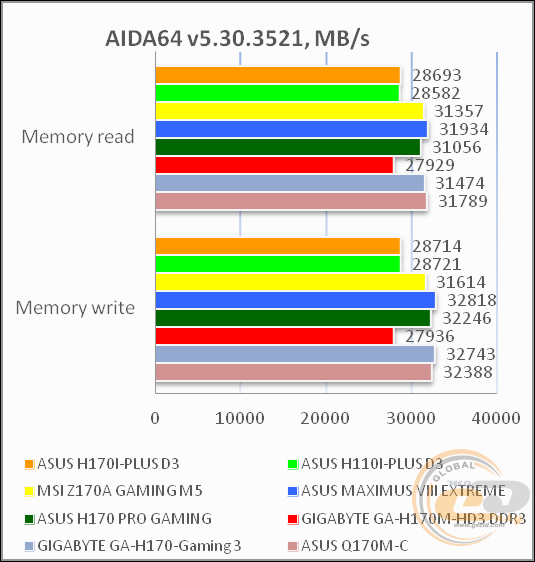

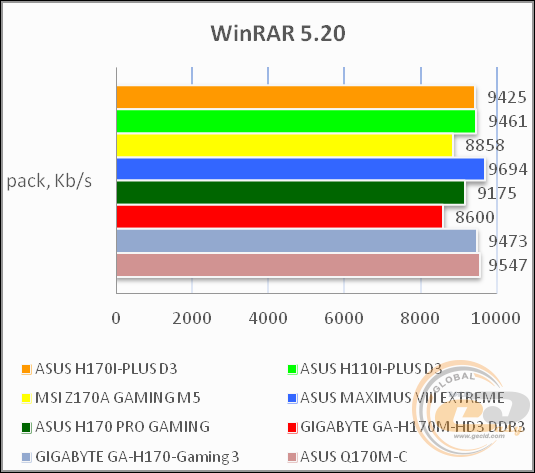

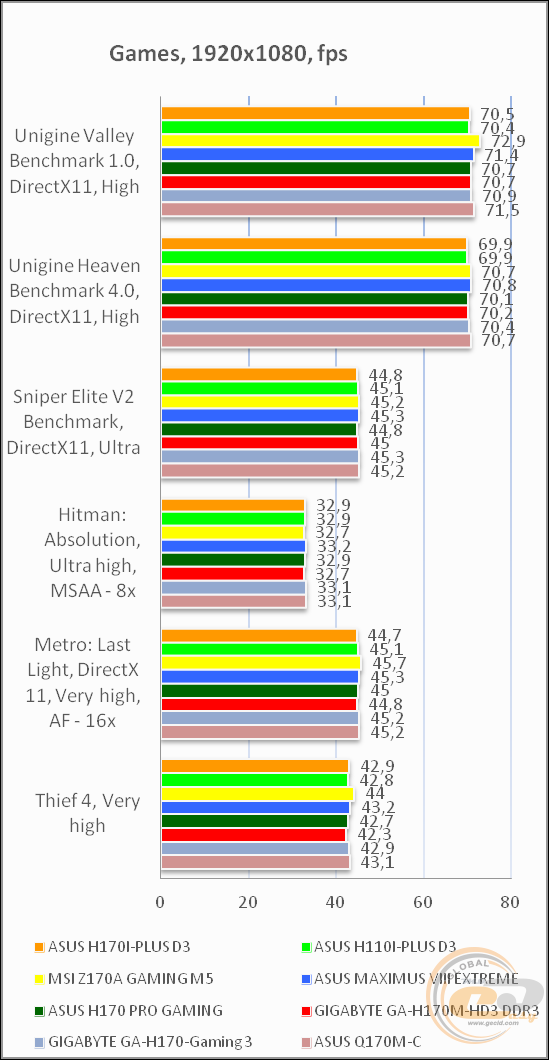

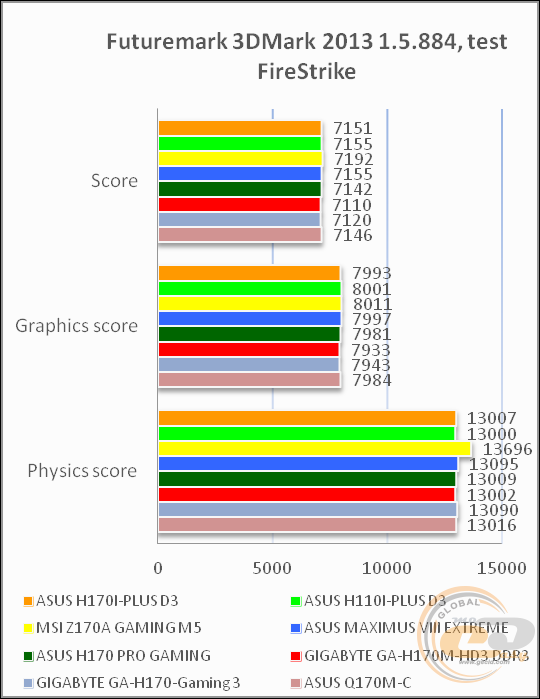

Результаты тестов

Продемонстрированные результаты говорят об отличном качестве исполнения новинки, использовании хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Аудиоподсистема на основе предустановленного кодека Realtek ALC887 демонстрирует очень хорошее качество звучания, которого будет более чем достаточно для повседневного использования.

Выводы

В процессе тестирования материнская плата ASUS H170I-PLUS D3 зарекомендовала себя как отличное решение для сборки компактной и функциональной системы в формате HTPC. К основным ее преимуществам можно отнести хорошую конфигурацию интерфейсной панели, которая включает в себя четыре видеовыхода, достойные возможности по организации дисковой подсистемы, грамотную компоновку набортных элементов и возможность сэкономить на памяти DDR4 благодаря поддержке стандартов DDR3 и DDR3L. Отдельно выделим наличие предустановленного двухполосного модуля беспроводных интерфейсов с поддержкой стандартов IEEE 802.11ac Wi-Fi и Bluetooth 4.0, а также хорошее ценовое позиционирование.

Среди особенностей ASUS H170I-PLUS D3 отметим лишь неудобное подключение многоканальной акустики. В итоге новинка будет очень удачным выбором для компактного мультимедийного ПК в формате HTPC с одной видеокартой либо вовсе без нее.

Достоинства:

• цифровая подсистема питания DIGI+ VRM;
• поддержка DDR3/DDR3L-памяти;
• поддержка большого количества портов USB;
• четыре видеовыхода;
• присутствие интегрированного двухполосного модуля 802.11a/b/g/n/ac Wi-Fi + Bluetooth 4.0;
• наличие интерфейсов SATA Express и M.2;
• поддержка ряда полезных фирменных технологий и утилит;
• подарок для любителей игры World of Warships.

Особенности:

• неудобное подключение многоканальной акустики.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
