Обзор и тестирование материнской платы ASUS H170I-PRO

Зачастую пользователи, желающие собрать компактную систему (будь то мультимедийный ПК, которой будет подключен к большому телевизору, либо ПК для игр), хотят получить в дополнение к небольшим габаритам хорошие функциональные возможности.

ASUS H170I-PRO

Героиня нашего обзора, материнская плата ASUS H170I-PRO, способна удовлетворить практически любые запросы даже самого требовательного пользователя. Но при этом ее ценник в отечественной рознице находится на уровне $145. Это почти на $40 дешевле стоимости модели ASUS Z170I PRO GAMING. С другой стороны, у ASUS есть еще чуть более доступная версия – ASUS H170I-PLUS D3, которая отличается поддержкой памяти DDR3-1866 МГц и лишь одного гигабитного сетевого контроллера. Не в последнюю очередь хорошее ценовое позиционирование было достигнуто благодаря использованию чипсета Intel H170 вместо топового Intel Z170.

Напомним, что в отличие от флагманского собрата, он поддерживает только 16 чипсетных линий PCI Express 3.0, а также на один SATA Express и на два порта USB 3.0 меньше, что несущественно для Mini-ITX-решений. Также у вас не будет возможности разогнать процессор путем повышения множителя, однако, зачастую, от компактных моделей этого и не требуется.

Спецификация

Производитель и модель

ASUS H170I-PRO

Чипсет

Intel H170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой до 32 ГБ памяти с частотой вплоть до DDR4-2133 МГц

Слоты расширения

1 x PCI Express 3.0 x16

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

1 x SATA Express (совместим с 2 х SATA 6 Гбит/с)

2 х SATA 6 Гбит/с

Wi-Fi

802.11a/b/g/n/ac (2,4/5 ГГц)

Bluetooth

Bluetooth 4.0

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 х DisplayPort

1 x D-Sub

2 x RJ45

6 x USB 3.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х COM

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

Mini-ITX

170 х 170 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS H170I-PRO ASUS H170I-PRO

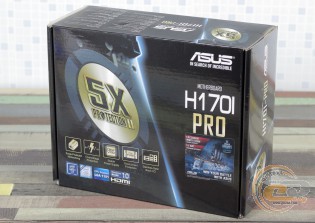

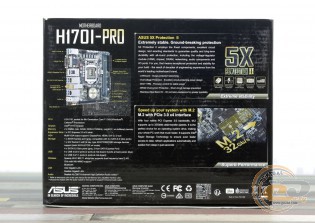

Материнская плата ASUS H170I-PRO поставляется в глубокой картонной коробке, украшенной полиграфией в фирменном стиле, с обозначением ключевых характеристик и преимуществ. Дополнительно выделена возможность активации подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

ASUS H170I-PRO

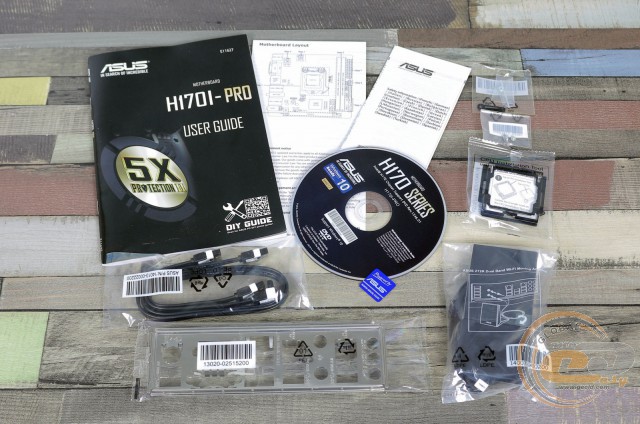

В коробке с материнской платой мы обнаружили вполне достойный набор аксессуаров, который включает в себя:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • два кабеля SATA;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS H170I-PRO

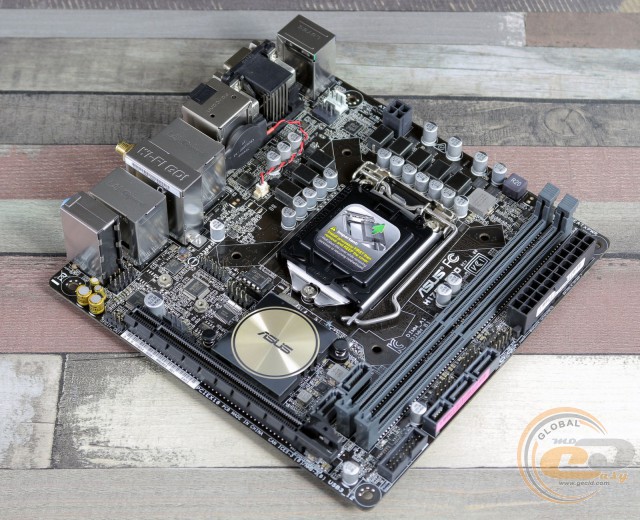

ASUS H170I-PRO выполнена на текстолите темно-коричневого цвета формата Mini-ITX с высокой плотностью размещения компонентов. Большинство портов и разъемов расположено на оптимальных местах, а проблемы могут возникнуть только с одним портом SATA 6 Гбит/с, доступ к которому может быть затруднен в случае установки габаритного процессорного кулера. В свою очередь для большего удобства DIMM-слоты оснащены защелками только с одной стороны, а для экономии свободного пространства батарейка BIOS установлена перпендикулярно поверхности платы.

ASUS H170I-PRO

На обратной стороне, помимо стандартной опорной пластины процессорного разъема, можно обратить внимание на слот M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280).

ASUS H170I-PRO

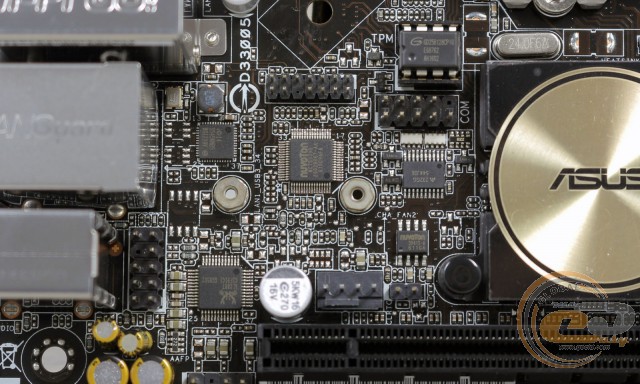

В нижнем левом углу печатной платы находится колодка подключения аудиоразъемов передней панели, интерфейсы S/PDIF out, COM и TPM, а также один из двух разъемов подключения системных вентиляторов и джампер для сброса CMOS.

ASUS H170I-PRO

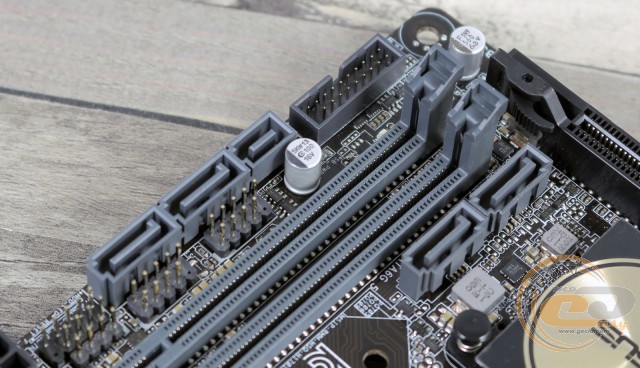

Возможности организации дисковой подсистемы представлены упомянутым выше разъемом M.2 Socket 3 на обратной стороне печатной платы, двумя портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с.

ASUS H170I-PRO

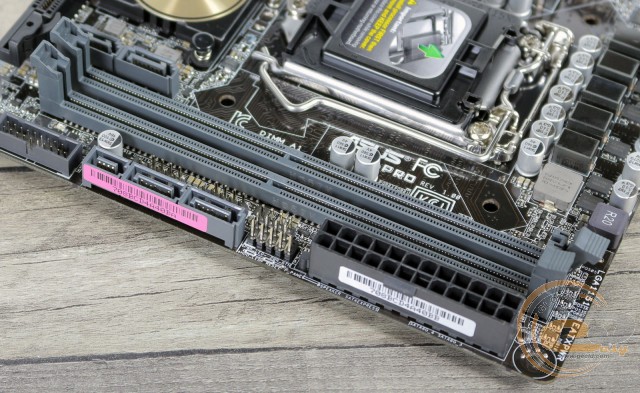

Системная плата ASUS H170I-PRO оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Поддерживаются модули, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных перед компактной системой задач.

Дополнительно отметим колодку подключения фронтальной панели, а также две колодки для активации портов USB 2.0 и одну для подключения выносной панели с портами USB 3.0. Всего на плате силами чипсета реализована поддержка четырех внутренних портов USB 2.0, а также восьми USB 3.0: двух внутренних и шести внешних.

ASUS H170I-PRO

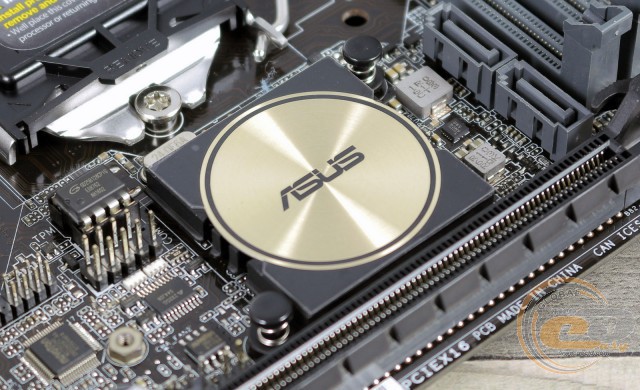

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel H170. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35,8°C;
  • дроссели подсистемы питания процессора – 53,1°C;
  • полевые транзисторы подсистемы питания процессора – 61,4°C.

Как видим, температуры элементов подсистемы питания процессора немного повышены из-за отсутствия радиаторов, однако до критических значений все еще есть существенный запас.

ASUS H170I-PRO

ASUS H170I-PRO

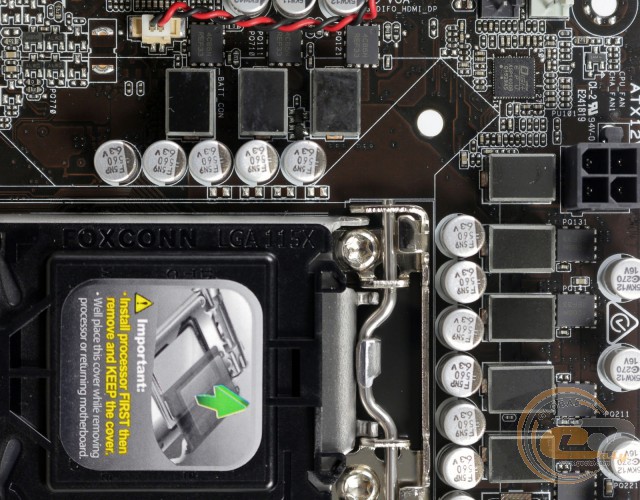

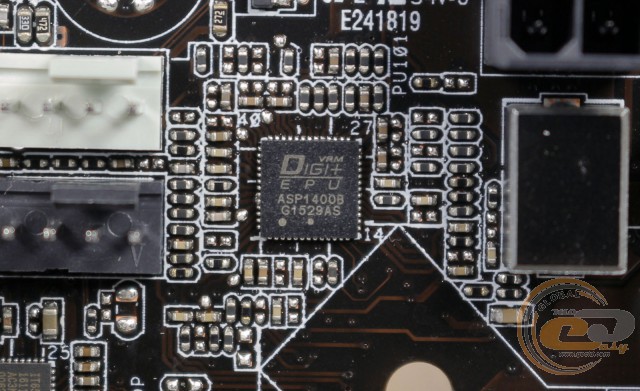

Питание процессора осуществляется по усиленной 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400B со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и дроссели с ферритовым сердечником.

ASUS H170I-PRO

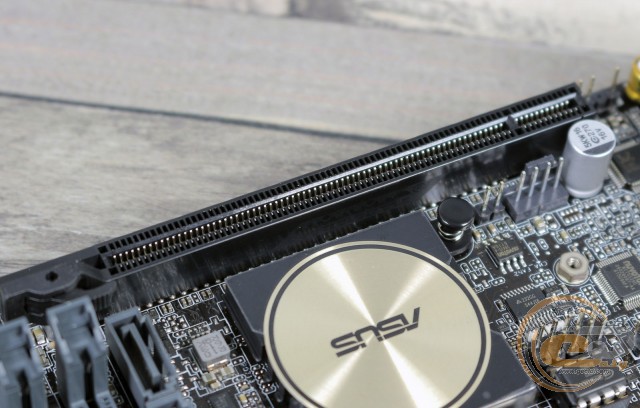

Возможности расширения функциональности материнской платы ASUS H170I-PRO представлены одним слотом PCI Express 3.0 x16. Его вполне достаточно для компактной мультимедийной системы, в которой установка дискретной видеокарты может и не понадобиться вовсе.

ASUS H170I-PRO

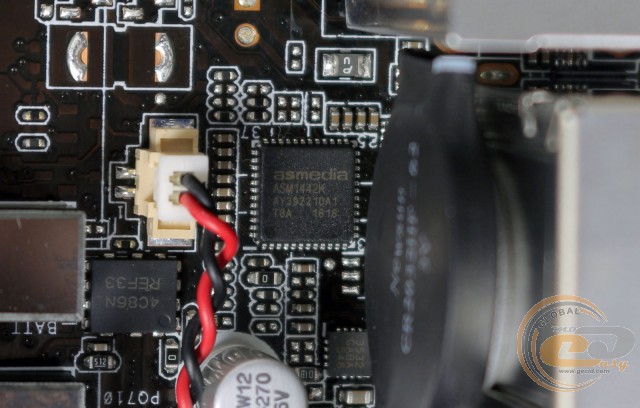

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении четыре видеовыхода (HDMI, DisplayPort, D-Sub и DVI-D), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS H170I-PRO

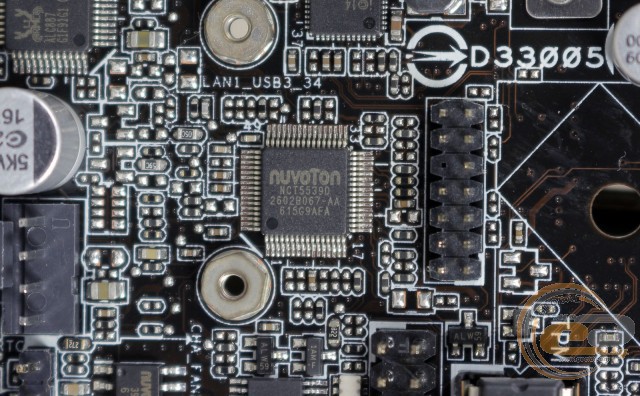

Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

ASUS H170I-PRO

ASUS H170I-PRO

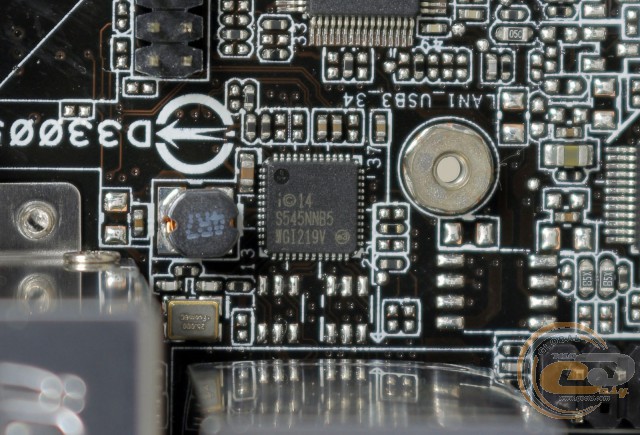

Для поддержки сетевых соединений служат два гигабитных LAN-контроллера: Intel WGI219V и Realtek RTL8111H.

ASUS H170I-PRO

ASUS H170I-PRO

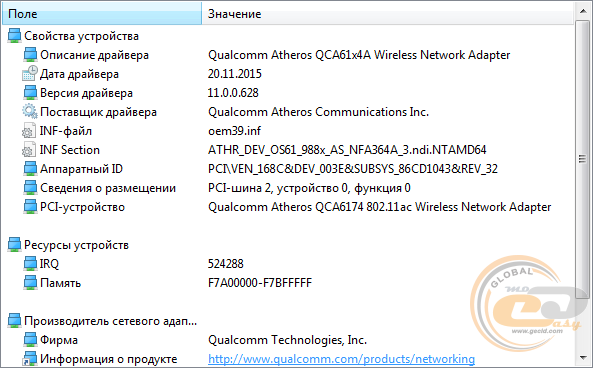

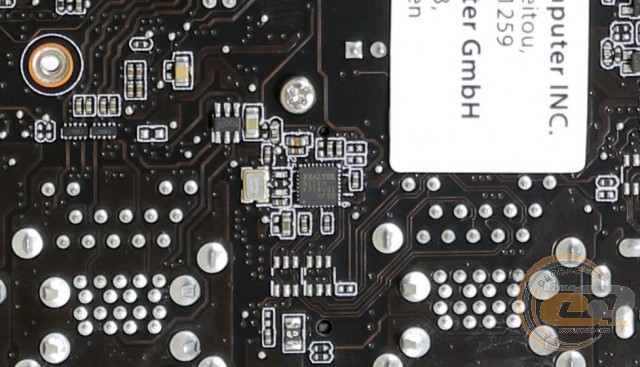

В основе модуля беспроводных интерфейсов используется контроллер Qualcomm Atheros QCA6174. Он реализует поддержку стандартов Bluetooth 4.0 и 802.11a/b/g/n/ac в двух частотных диапазонах (2,4 / 5 ГГц).
