Обзор и тестирование материнской платы ASUS H81-PLUS

02-08-2015

Материнская плата ASUS H81-PLUS является одним из решений начального уровня от компании ASUS. Она предлагает своему покупателю достаточно широкий перечень преимуществ: доступную стоимость, традиционно высокое качество исполнения и элементной базы, поддержку современных интерфейсов, а также ряд других доработок и фирменных технологий.

ASUS H81-PLUS

В ее основе используется самый младший набор системной логики (Intel H81), что во многом сопутствовало низкой конечной стоимости на уровне $70 – 75. Давайте же взглянем на более подробные характеристики материнской платы ASUS H81-PLUS:

Производитель

ASUS

Модель

H81-PLUS (rev 1.03)

Чипсет

Intel H81

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения

Частота используемой памяти

1600 / 1333 / 1066 МГц

Поддержка памяти

2 x DDR3 DIMM-слота с поддержкой до 16 ГБ памяти

Слоты расширения

1 x PCI Express 2.0 x16

2 x PCI Express 2.0 x1

3 x PCI

Дисковая подсистема

Чипсет Intel H81 поддерживает:

2 x SATA 6 Гбит/с (желтые)

2 x SATA 3 Гбит/с (темно-коричневые)

LAN

1 x Realtek 8111G (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887

8-канальный звук

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x D-Sub

1 x COM

1 x LPT

1 x LAN (RJ45)

2 x USB 3.0

2 x USB 2.0

3 x аудиопорта

2 х PS/2

Внутренние порты I/O

3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

2 x SATA 6 Гбит/с

2 x SATA 3 Гбит/с

1 x коннектор вывода звука на переднюю панель

1 x S/PIDIF Out

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

BIOS

64 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 2.0a, SM BIOS 2.7, DMI 2.0, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

ATX

305 х 188 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS H81-PLUS

Материнская плата ASUS H81-PLUS поставляется в привычной картонной коробке, украшенной полиграфией в фирменном стиле. Ключевым элементом дизайна лицевой панели, помимо наименований компании-производителя и модели устройства, выступает логотип технологии ASUS 5X Protection. Дополнительно здесь можно обратить внимание на поддержку операционной системы Windows 8.1.

ASUS H81-PLUS

На обратной стороне упаковки можно ознакомиться с изображением тестируемой модели, ее краткими техническими характеристиками, а также с ключевыми особенностями и преимуществами:

  • ASUS 5X Protection – подразумевает использование цифровой подсистемы питания ASUS DIGI+ VRM, защиты внешних интерфейсов и модулей оперативной памяти от повышенного тока и тока короткого замыкания, качественных твердотельных конденсаторов со сроком службы 5 000 часов при температуре 105°С, стальной интерфейсной панели с повышенной стойкостью к коррозийным процессам и микросхем для защиты от электростатических разрядов.
  • ASUS USB 3.0 Boost – для ускорения работы интерфейса USB 3.0 реализована поддержка протокола UASP.
  • AI Suite 3 – в комплекте с материнской платой поставляется фирменное ПО, при помощи которого можно производить тонкую настройку ряда параметров системы, не заходя в BIOS.
  • ASUS Network iControl – при помощи комплектного ПО можно в режиме реального времени контролировать сетевую активность ПК, а также устанавливать каждой программе приоритет на доступ к сетевым ресурсам.
  • ASUS GPU Boost – технология автоматического разгона интегрированной в процессор графической подсистемы.

ASUS H81-PLUS

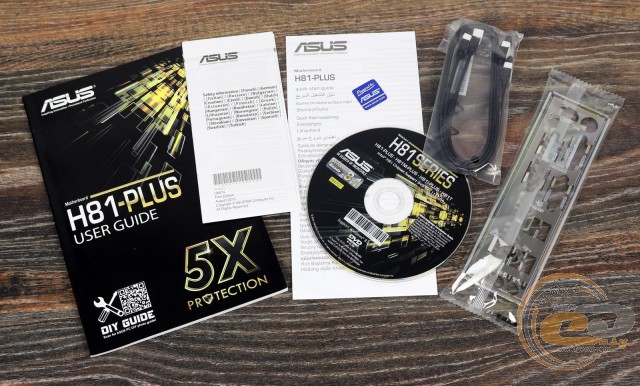

В коробке с ASUS H81-PLUS мы обнаружили вполне стандартный для недорогой модели набор аксессуаров:

  • диск с драйверами и утилитами;
  • инструкцию пользователя;
  • два кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS H81-PLUS

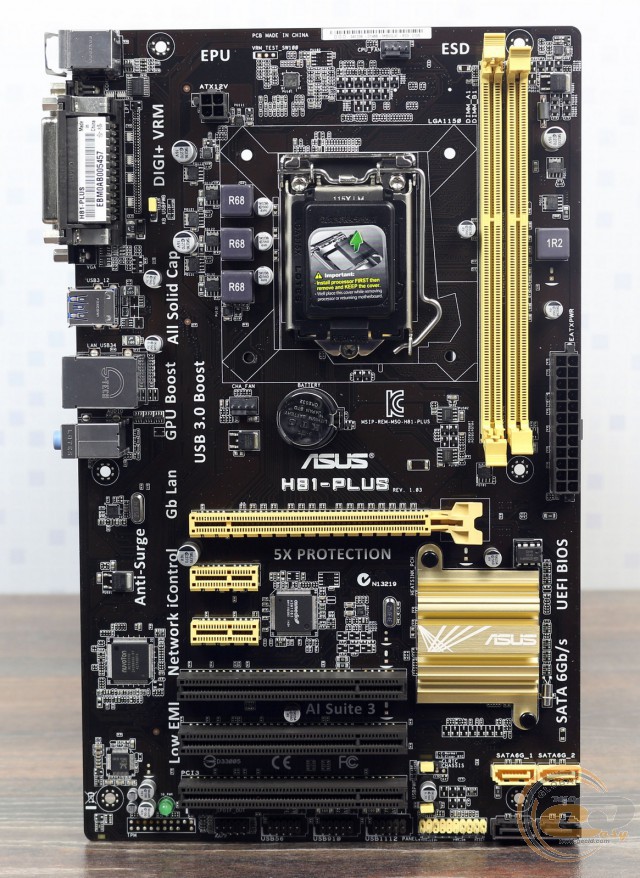

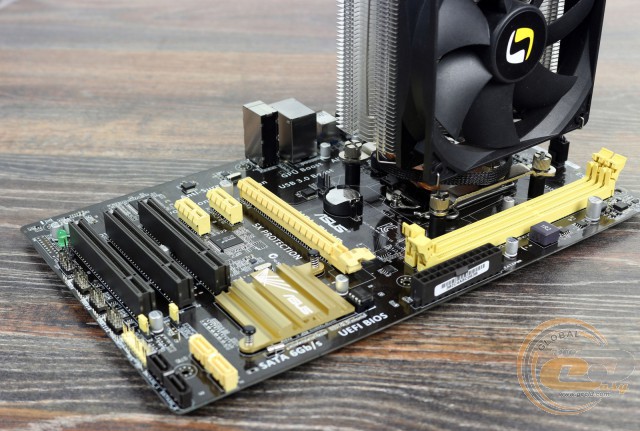

Тестируемая модель выполнена на печатной плате темно-коричневого цвета формата ATX с нестандартными габаритами (305 х 188 мм). Немного ярких оттенков в ее оформление привносят слоты расширения, окрашенные в желтый цвет, что делает облик материнской платы более интересным.

ASUS H81-PLUS

Компоновка набортных элементов в целом реализована на высоком уровне, поэтому никаких существенных проблем с данным аспектом использования у вас не возникнет, так как все порты расположены на оптимальных местах, ближе к краям печатной платы.

ASUS H81-PLUS

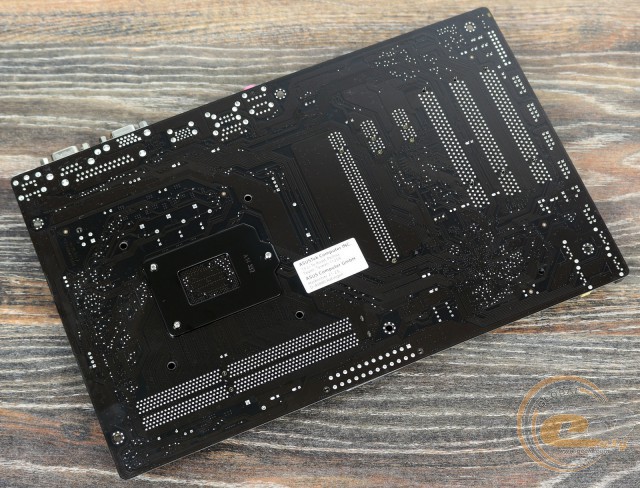

На обратной стороне текстолита можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что единственный радиатор охлаждения чипсета закреплен при помощи пластиковых клипс.

ASUS H81-PLUS

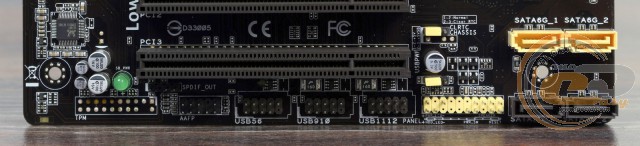

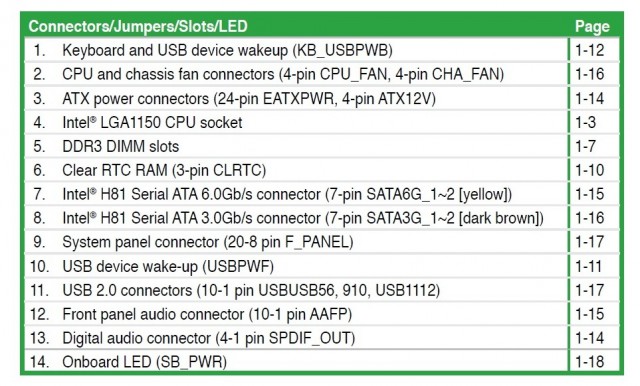

В нижней части печатной платы ASUS H81-PLUS расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PIDIF Out, джампер для сброса CMOS, а также колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB 2.0. Всего на плате реализована поддержка восьми портов USB 2.0: шести внутренних и двух на интерфейсной панели. Что же касается USB 3.0, то их всего два и оба они внешние. Все порты USB функционируют благодаря чипсету.

ASUS H81-PLUS

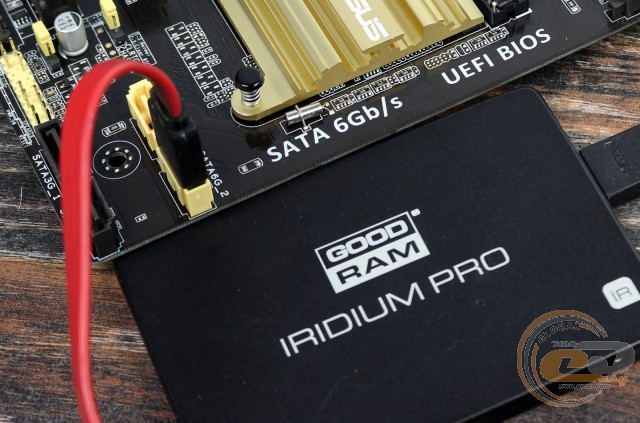

Возможности организации дисковой подсистемы представлены двумя портами SATA 6 Гбит/с (желтого цвета) и двумя SATA 3 Гбит/с (темно-коричневого цвета). Все разъемы функционируют благодаря набору системной логики.

ASUS H81-PLUS

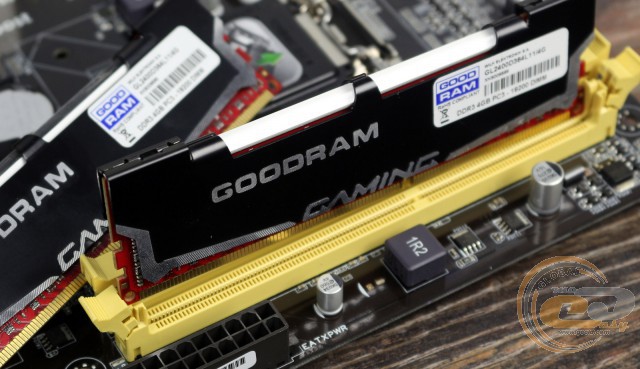

Системная плата ASUS H81-PLUS оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Поддерживаются планки, работающие на частотах от 1066 до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 16 ГБ, чего вполне достаточно для недорогой системы.

ASUS H81-PLUS

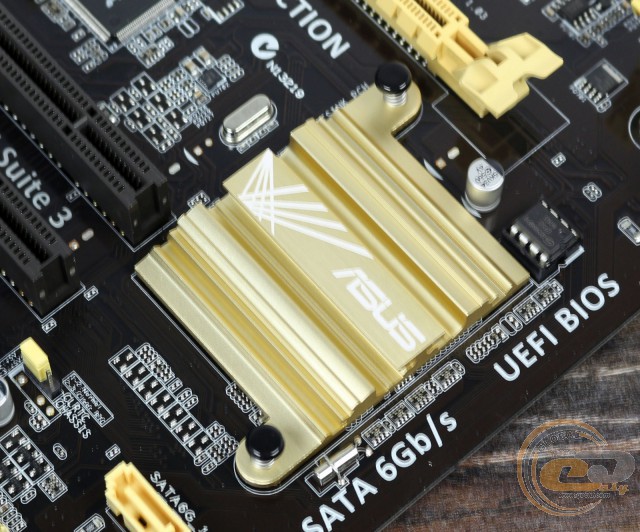

Система охлаждения рассматриваемой платы состоит только из одного алюминиевого радиатора, который осуществляет отвод тепла от набора системной логики Intel H81. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 39,7°C (в разгоне − 40°C);
  • полевые транзисторы подсистемы питания процессора – 82,1°C (в разгоне − 90,5°C);
  • дроссели подсистемы питания процессора – 66,2°C (в разгоне − 72,4°C).

Как видим, охлаждение чипсета реализовано на надлежащем уровне. А вот достаточно высокая температура элементов подсистемы питания при разгоне указывает на необходимость дополнительного охлаждения в случае оверклокерских экспериментов. При повседневном же использовании проблем быть не должно.

ASUS H81-PLUS

ASUS H81-PLUS

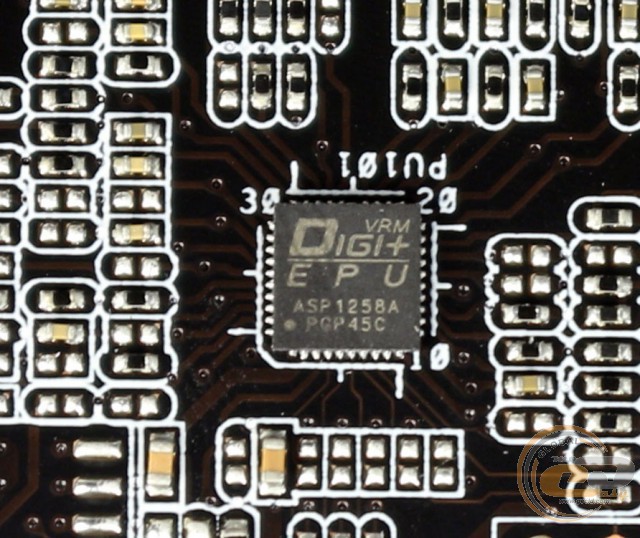

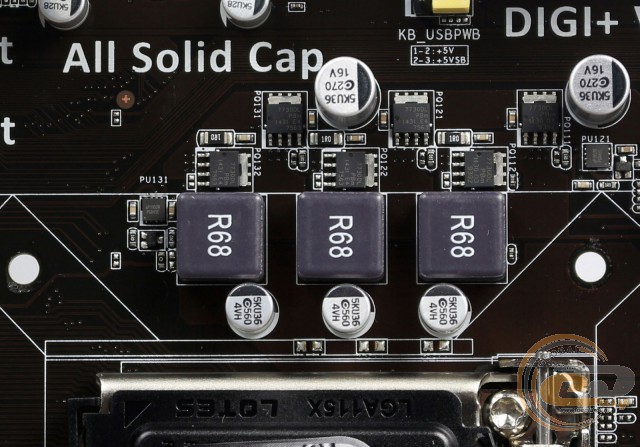

Питание процессора осуществляется по 3-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1258A. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы с увеличенным сроком службы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 4-контактный разъемы.

ASUS H81-PLUS

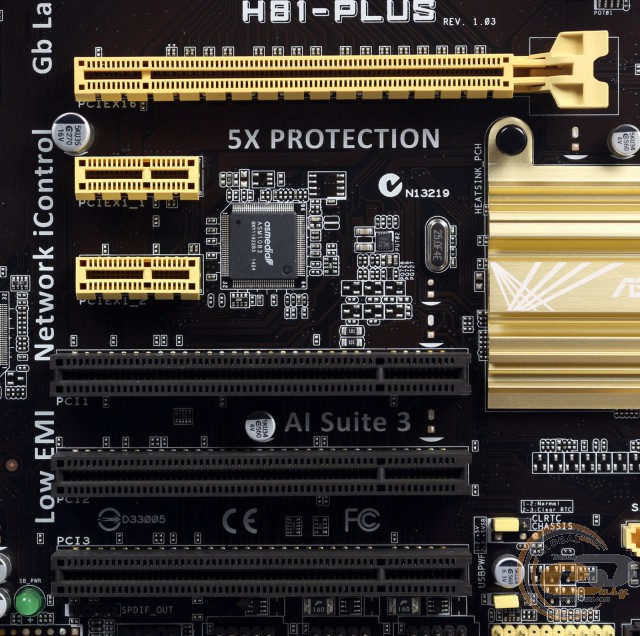

Для расширения функциональности ASUS H81-PLUS у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 2.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;
  4. PCI;
  5. PCI;
  6. PCI.

Вполне ожидаемо, что новинка предлагает возможность установки только одной видеокарты в единственный слот PCI Express x16, который подключен к процессору и всегда использует все 16 линий стандарта PCI Express 2.0. Напомним, что чипсет Intel H81 не поддерживает ни распределение линий между слотами, ни работу со стандартом PCI Express 3.0. Однако это не является критическим недостатком, поскольку разница между PCI Express 3.0 и PCI Express 2.0 не приведет к заметному падению уровня производительности подключенной видеокарты.

ASUS H81-PLUS

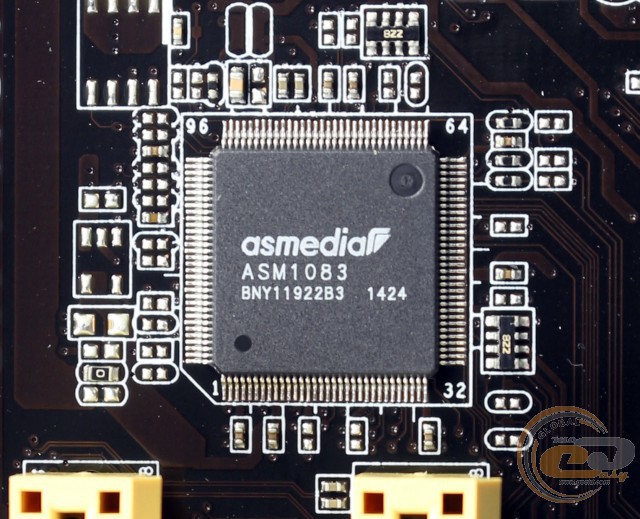

Поскольку набор системной логики Intel H81 не поддерживает шину PCI, то функционирование трех соответствующих разъемов реализовано с помощью моста PCIE-PCI, основанного на контроллере ASMedia ASM1083.

ASUS H81-PLUS

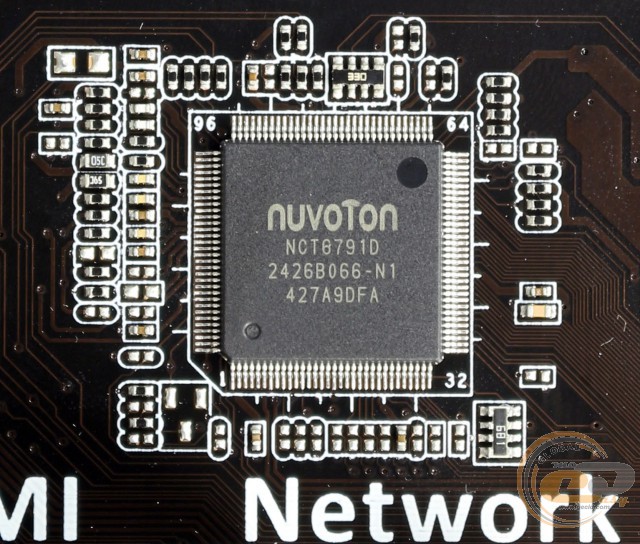

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D, которая управляет работой системного вентилятора, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

ASUS H81-PLUS

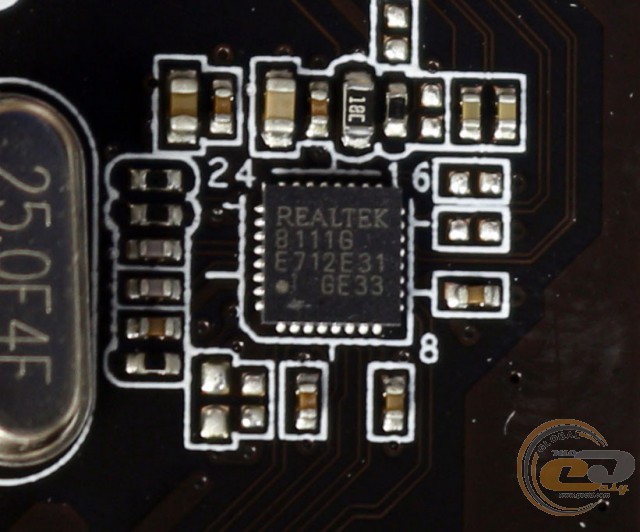

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111G. А фирменная утилита Network iControl поможет управлять сетевыми ресурсами в режиме реального времени.

ASUS H81-PLUS

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

ASUS H81-PLUS

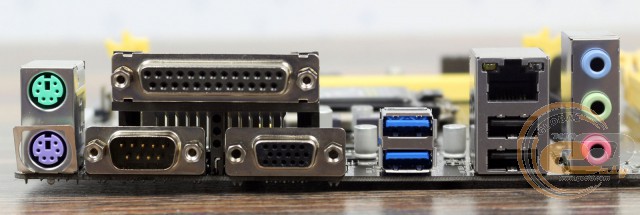

Интерфейсная панель модели ASUS H81-PLUS включает в себя следующие порты:

  • 1 x LPT;
  • 1 x COM;
  • 1 x D-Sub;
  • 2 x PS/2;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 2 x USB 2.0;
  • 3 x аудиопорта.

Подобную компоновку можно охарактеризовать как достаточную, в особенности, если вы планируете сборку офисной системы, так как она предлагает базовое количество портов USB, а также поддержку COM и LPT. Что же касается особенностей, то некоторых пользователей может разочаровать неудобное подключение многоканальной акустики и отсутствие цифровых видеоинтерфейсов.

ASUS H81-PLUS

ASUS H81-PLUS

У ASUS H81-PLUS имеются минимальные возможности для организации охлаждения внутри системного корпуса. В наличии два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как второй предназначен для системной вертушки.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

ASUS H81-PLUS

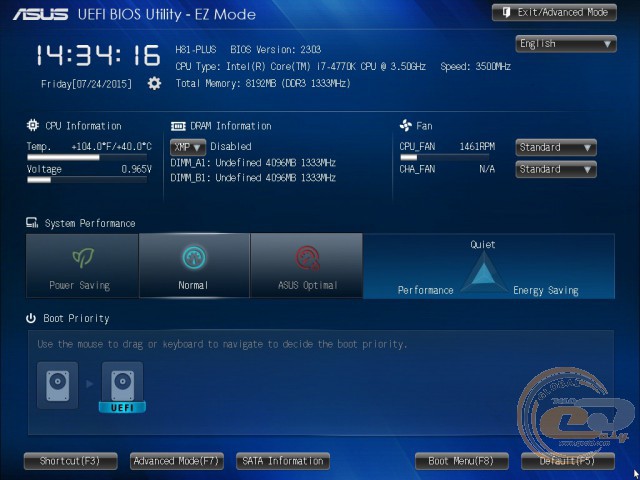

«EZ Mode», в котором все необходимые настройки сгруппированы на одном экране.

ASUS H81-PLUS

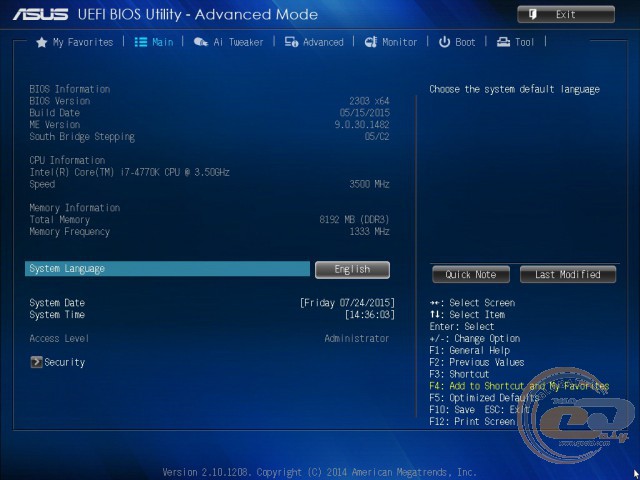

Либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.

ASUS H81-PLUS

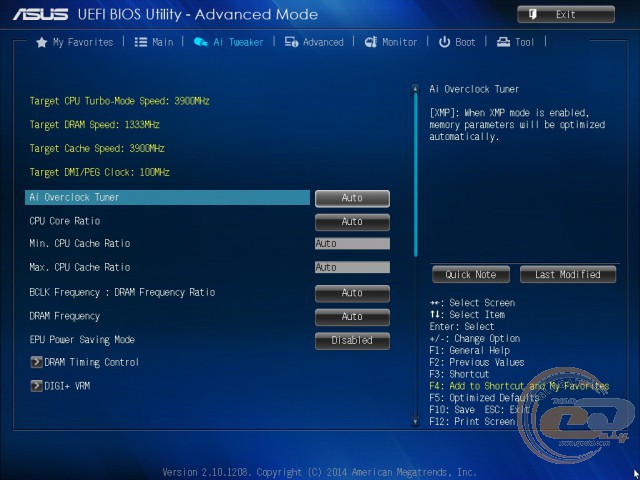

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

ASUS H81-PLUS

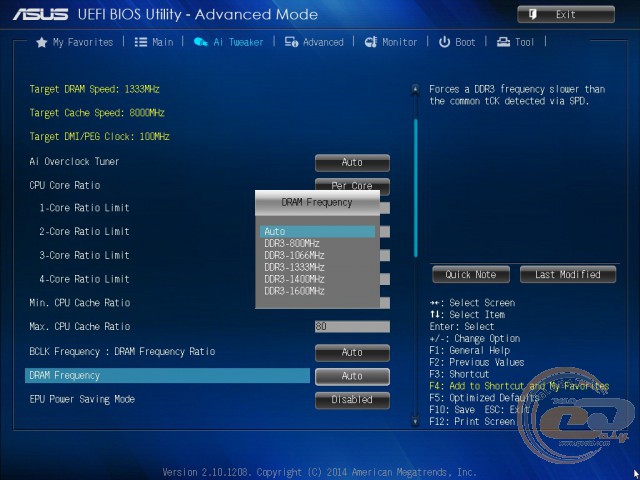

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 1600 МГц.

ASUS H81-PLUS

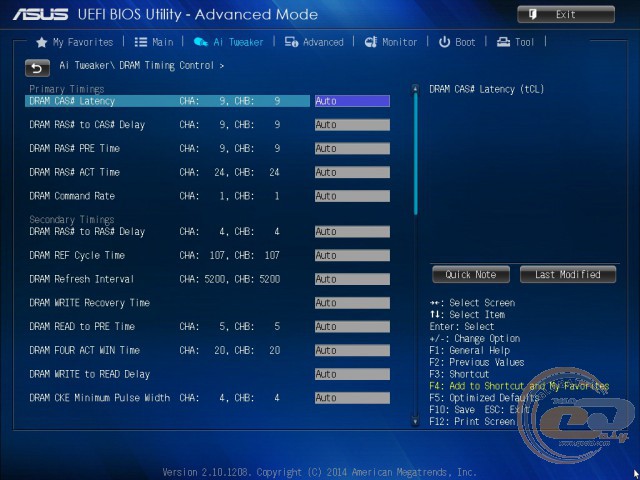

Также при необходимости можно получить доступ к регулировкам задержек памяти.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота оперативной памяти

Memory Frequency

800 − 1600



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 – 127

1



Short Duration Package Power Limit

1 – 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% – 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920

0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001



CPU Input Voltage

0,800 – 2,700

0,010



DRAM CTRL REF Voltage

0,39500 – 0 63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500

ASUS H81-PLUS

ASUS H81-PLUS

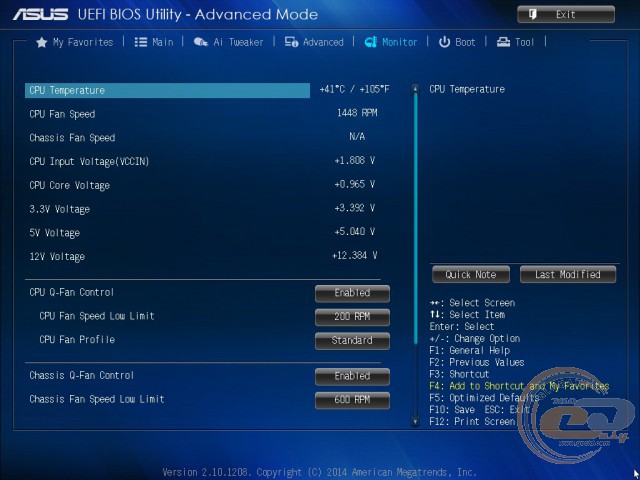

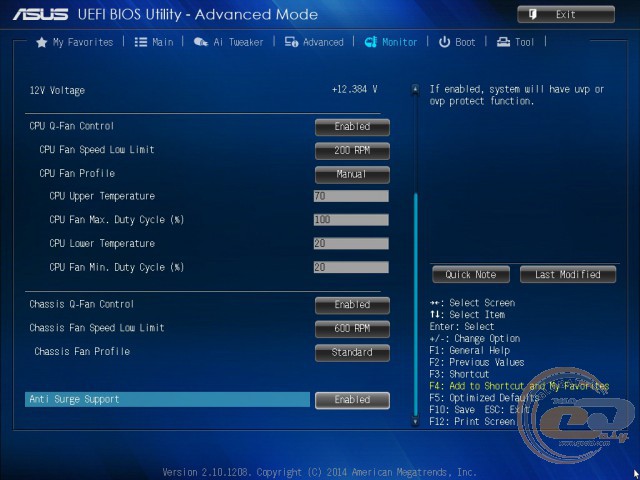

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора, а также за напряжением на линиях питания +12В, +5В и +3,3В. Имеется возможность задавать и нижний порог скорости вращения процессорного вентилятора либо выбрать один из профилей его работы. Отдельно стоит отметить возможность снятия скриншотов в BIOS и поддержку русского языка.

Возможности разгона

ASUS H81-PLUS

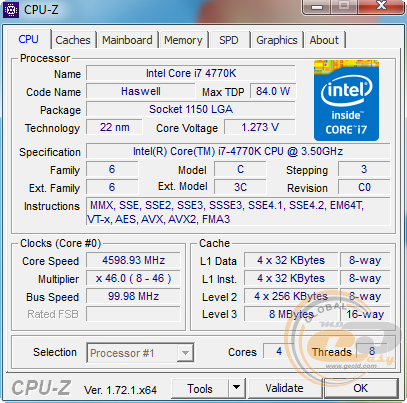

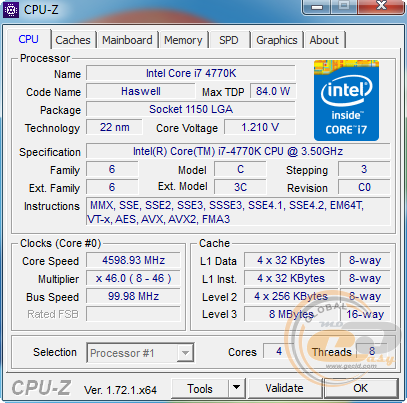

По итогам ручного разгона процессора Intel Core i7-4770K, путем увеличения множителя до «х46» и напряжения до 1,210 В, его стабильная рабочая частота составила 4600 МГц, что является отличным результатом для бюджетной материнской платы.

ASUS H81-PLUS

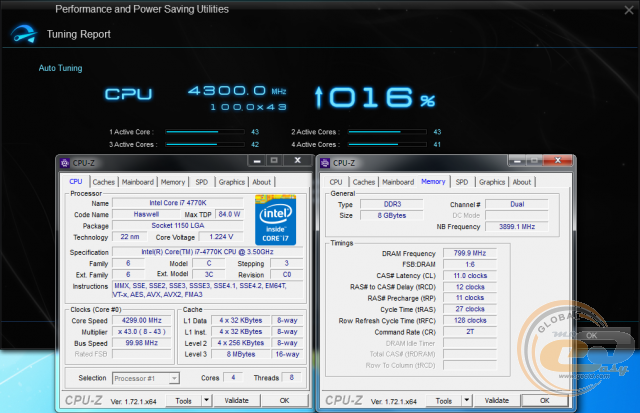

Также мы проверили работоспособность функции по автоматическому разгону в комплектном ПО ASUS Al Suite 3. Как видим, системе удалось повысить частоту процессора до 4300 МГц при напряжении 1,224 В. Оперативная память при этом работала на максимально доступной частоте 1600 МГц.

ASUS H81-PLUS

При выборе процессорного множителя «х46» и установке параметра CPU Vcore в режим «Auto», система автоматически подбирает необходимое напряжение для более стабильной работы ЦП на повышенной частоте.

ASUS H81-PLUS

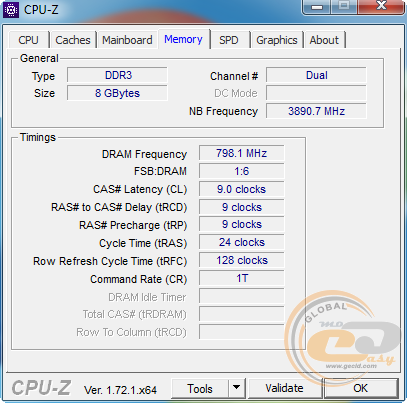

Оперативная память работала на максимально возможной частоте для данной материнской платы (1600 МГц).

Тестирование

Для проверки возможностей материнской платы ASUS H81-PLUS использовалось следующее оборудование:

Процессор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, 8 МБ L3)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Видеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

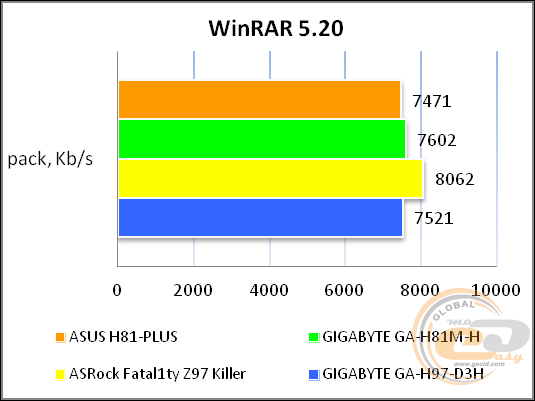

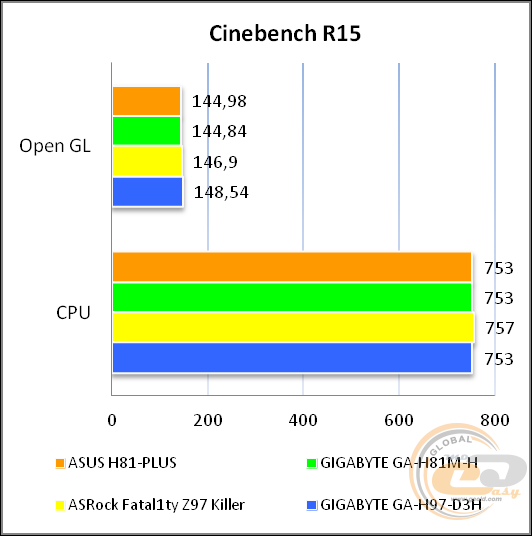

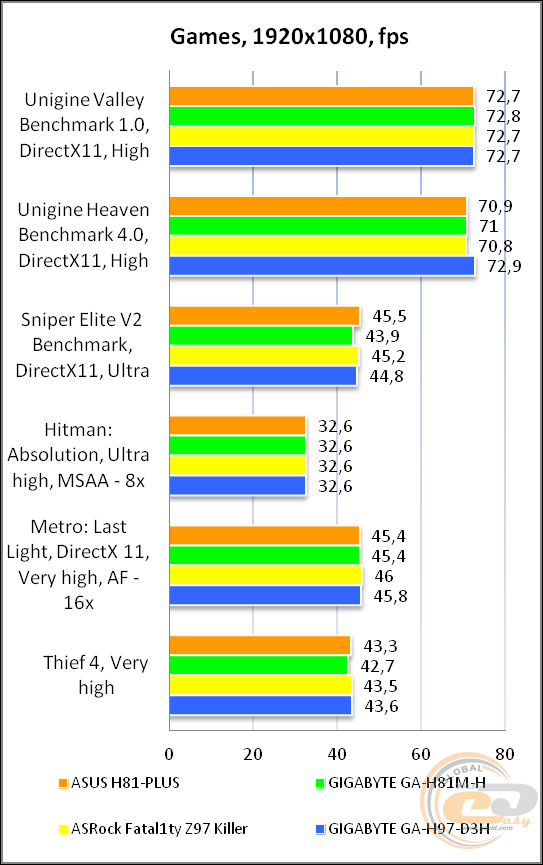

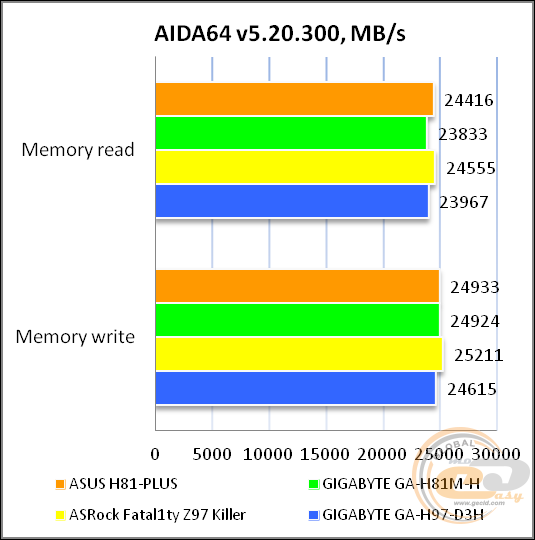

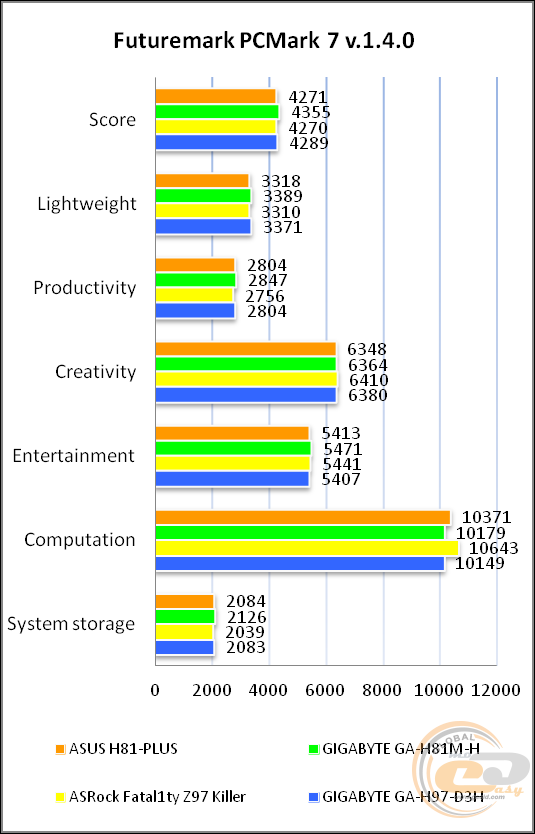

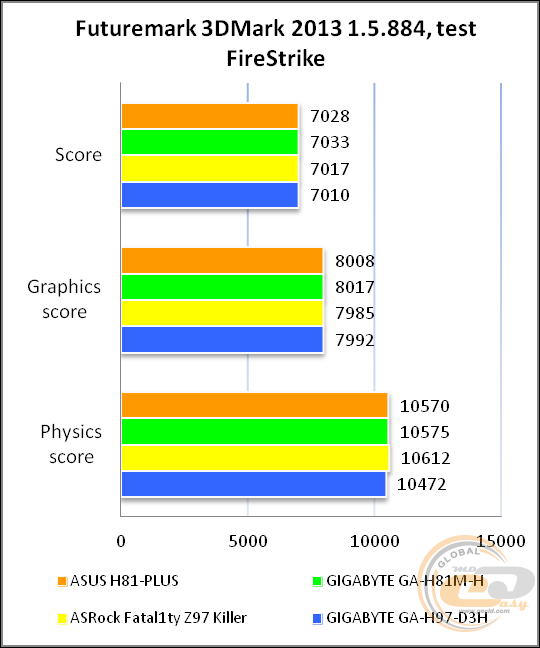

Результаты тестов

ASUS H81-PLUS

ASUS H81-PLUS

ASUS H81-PLUS

ASUS H81-PLUS

ASUS H81-PLUS

ASUS H81-PLUS

Модель ASUS H81-PLUS демонстрирует хорошие показатели производительности, которые находятся на уровне с конкурентными аналогами и более дорогими решениями. Это позволяет нам говорить о высоком качестве ее исполнения, подборе хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.05

Отлично

Уровень шума, дБ (А)

-85.5

Хорошо

Динамический диапазон, дБ (А)

85.4

Хорошо

Гармонические искажения, %

0.0039

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.6

Средне

Интермодуляционные искажения + шум, %

0.018

Очень хорошо

Взаимопроникновение каналов, дБ

-85.6

Отлично

Интермодуляции на 10 кГц, %

0.018

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.08

Отлично

Уровень шума, дБ (А)

-91.8

Очень хорошо

Динамический диапазон, дБ (А)

91.7

Очень хорошо

Гармонические искажения, %

0.0033

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.9

Средне

Интермодуляционные искажения + шум, %

0.012

Очень хорошо

Взаимопроникновение каналов, дБ

-86.9

Отлично

Интермодуляции на 10 кГц, %

0.011

Очень хорошо

Общая оценка



Очень хорошо

Звуковая подсистема на основе предустановленного кодека Realtek ALC887 демонстрирует хорошее качество воспроизведения звука, которого будет более чем достаточно для повседневного использования. Также напомним о возможности установить внутреннюю аудиокарту с интерфейсом PCI Express x1 или PCI.

Выводы

В процессе тестирования бюджетная материнская плата ASUS H81-PLUS показала себя хорошей моделью, которая может отлично подойти для сборки офисной системы начального уровня. В пользу данного сценария использования говорит наличие портов COM и LPT на интерфейсной панели, а также слотов расширения PCI. Также в любом случае пользователям пригодится поддержка интерфейсов SATA 6 Гбит/с и USB 3.0, наличие одного видеовыхода, небольшая ширина печатной платы и приятный дизайн.

Что же касается особенностей, то перед покупкой стоит помнить о неудобном подключении многоканальной акустики и о наличии только двух DIMM-слотов для установки модулей оперативной памяти. Отсутствуют и цифровые видеоинтерфейсы, поэтому без использования дискретной видеокарты можно подключиться лишь к аналоговому порту монитора.

В итоге ASUS H81-PLUS можно смело рекомендовать к покупке пользователям, подыскивающим себе недорогое, но качественное и современное решение для сборки офисного ПК либо домашней системы начального уровня.

Достоинства:

  • соответствие фирменной концепции 5X Protection;
  • поддержка интерфейсов USB 3.0 и SATA 6 Гбит/с;
  • хороший набор портов на интерфейсной панели для офисного использования;
  • поддержка ряда полезных фирменных технологий и утилит;
  • доступная стоимость;
  • хорошие оверклокерские возможности;
  • приятный дизайн.

Особенности:

  • неудобное подключение многоканальной акустики;
  • наличие только аналогового порта D-Sub.


Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
