Обзор материнской платы ASUS M4N78 PRO

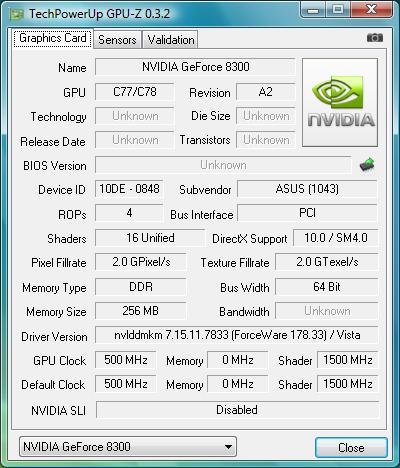

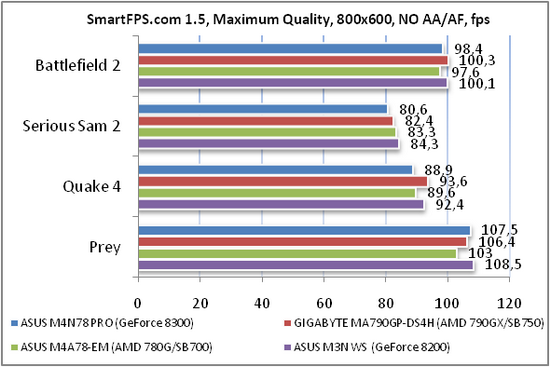

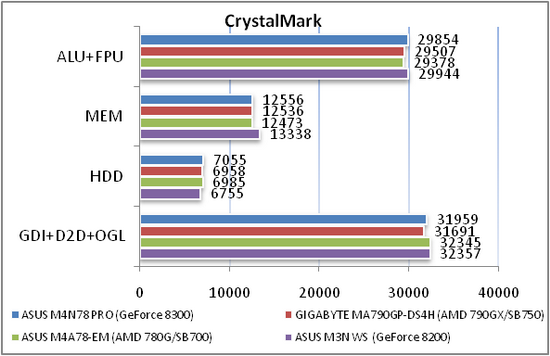

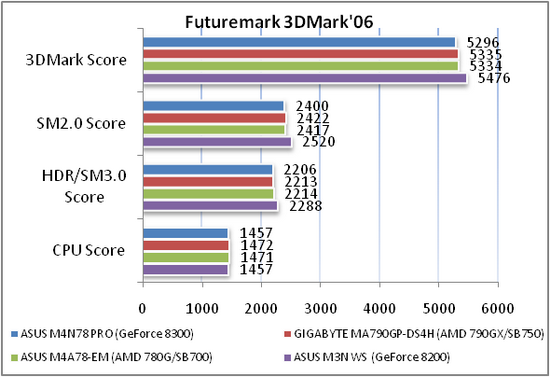

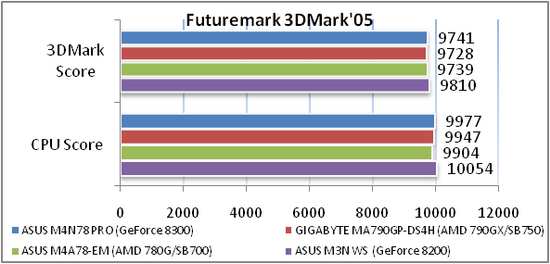

В сегодняшнем обзоре мы детально рассмотрим и протестируем материнскую плату ASUS M4N78 PRO, построенную на базе чипсета NVIDIA GeForce 8300. Характерной особенностью даного чипсета является одноименное встроенное графическое ядро, которое имеет рабочую частоту 500 МГц для растрового домена и 1500 МГц для шейдерного блока. Кроме того интегрированное графическое ядро совместимо с DirectX 10 Shader Model 4.0 и технологиями «NVIDIA GigaThread Technology», «NVIDIA Lumenex Engine», «NVIDIA nView Multi-Display Technology» и «NVIDIA PureVideo HD Technology», а также успешно реализована поддержка такой прогрессивной разработки, как технология «NVIDIA Hybrid SLI» с режимами NVIDIA GeForce Boost и NVIDIA HybridPower. Также отметим наличие отдельного блока аппаратного декодирования HD-видео и возможность одновременного вывода изображения по цифровому и аналоговому каналам. При этом платформа относится к продуктам категории «AMD Live! Ready», поддерживает технологию «AMD Cool'n'Quiet Technology» и рассчитана на совместную работу с процессорами AMD Phenom X4, AMD Phenom, AMD Athlon 64 X2, AMD Athlon 64 FX, AMD Athlon 64 и AMD Sempron для Socket AM3/AM2+/AM2.

Далее приведем характеристики чипсета:

Поддерживаемые процессоры

Phenom
Athlon 64 X2
Athlon 64 FX
Athlon 64

Поддерживаемые разъемы

Socket AM3/AM2+/AM2

PCI Express 2.0

+

Слоты PCI Express x16

1

Оперативная память

DDR2

Поддержка SATA/PATA приводов

6/2

NVIDIA MediaShield Storage

+

NVIDIA MediaShield RAID

0, 1, 0+1, 5

Характеристики аудио

HDA (Azalia)

Технология NVIDIA FirstPacket

+

NVIDIA GeForce Boost

+

NVIDIA HybridPower

+

NVIDIA PureVideo

HD

Вывод на монитор

VGA / HDMI / Single Link DVI

Direct X

10.0

На данный момент у компании ASUS на базе чипсета NVIDIA GeForce 8300 имеется 4 модели «домашних» материнских плат: M3N78 PRO, M3N78-EM, M3N-H/HDMI и более новая M4N78 PRO. Причем все они имеют поддержку новых процессоров для разъема AM3. Сегодня же нас интересует лишь один экземпляр из этого списка - M4N78 PRO.

ASUS M4N78 PRO

Спецификация материнской платы ASUS M4N78 PRO:

Производитель и модель

ASUS M4N78 PRO

Поддерживаемые процессоры

AMD Socket AM2+ / AM2 Phenom X4/Phenom X3/Athlon /Athlon X2/Sempron

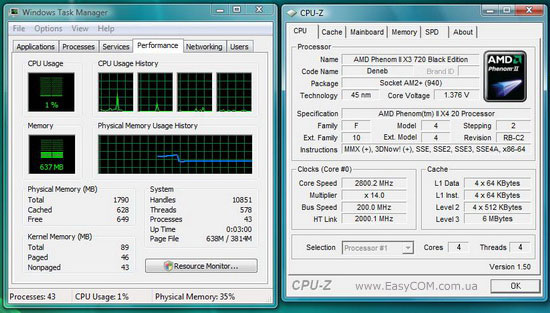

Поддержка процессоров для Socket AM3
Поддержка процессоров AMD с тепловым пакетом до 140 Вт

Набор микросхем (чипсет)

NVIDIA GeForce 8300

Системная шина, МГц

HyperTransport 3.0 поддерживающая до 5200 МТ/с для AM3/AM2+ CPU
2000/1600 МТ/с для AM2 CPU

Оперативная память

4 x 240-контактных DIMM двухканальной архитектуры 1200(O.C.)/1066/800/667 МГц до 16 ГБ.

Слоты расширения

1 x PCIe 2.0 x16
2 x PCIe x1
3 x PCI 2.2

Видеоподсистема

NVIDIA GeForce 8 Series GPU (GeForce 8300)
Поддержка Microsoft DirectX 10, OpenGL 2.0, Pixel Shader 4.0
Может использовать до 512 МБ из системной памяти
Поддержка Hybrid SLI (только в Windows Vista)
Выход HDMI с максимальным разрешением 1920 x 1200
Выход DVI с максимальным разрешением 1920 х 1200 @ 60 Гц
Выход D-Sub (VGA) с максимальным разрешением 1920 х 1440 @ 75 Гц

Дисковая подсистема

6 x SATA 3.0 Гб\с с поддержкой RAID 0, 1, 0+1, 5, JBOD
1 x UltraDMA 133/100

Звуковая подсистема

HDA-кодек 8-канального звука VIA1708S

Поддержка LAN

NVIDIA nForce встроенный Gigabit MAC с внешним Marvell 88E1115

Разъемы для вентиляторов

1 x CPU
2 x корпусные вентиляторы

Питание

24-контактный разъем питания ATX
4-контактный разъем питания ATX12V

Внешние порты I/O

1 x DVI
1 x D-Sub
1 x HDMI
1 x PS/2 для клавиатуры
1 x PS/2 для мышки
1 x оптический S/PDIF
1 x LAN(RJ45)
4 x USB 2.0/1.1
8 портов для многоканальной аудиосистемы

Внутренние порты I/O

4 x разъема USB для 8 портов
1 x FDD
1 x IDE
6 x SATA
1 x COM
1 x S/PDIF Out
1 x CD audio in
Разъем контроля целостности системного блока
Аудиоразъем системной панели
Разъем системной панели (Q-Connector)

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0, ASUS EZ Flash 2

Возможности разгона

Изменение частоты: FSB, HT, PCIE, оперативной памяти.
Изменение напряжения: процессор, оперативная память, чипсет.

Фирменные технологии

ASUS Power Solutions:
- 4+1 Phase Power Design
- ASUS Anti-Surge Protection
ASUS Green Design:
- ASUS EPU (только с процессорами AM2+/AM3 CPU)
- ASUS AI Nap
Express Gate
ASUS Quiet Thermal Solution:
- ASUS Fanless Design: Stylish heatsink solution
- ASUS Q-Fan2
ASUS Crystal Sound:
- ASUS Noise Filtering
ASUS EZ DIY:
- ASUS Q-Connector
- ASUS CrashFree BIOS 2
- ASUS O.C. Profile
- ASUS EZ Flash 2
Intelligent overclocking tools:
- AI Overclocking (Intelligent CPU Frequency Tuner)

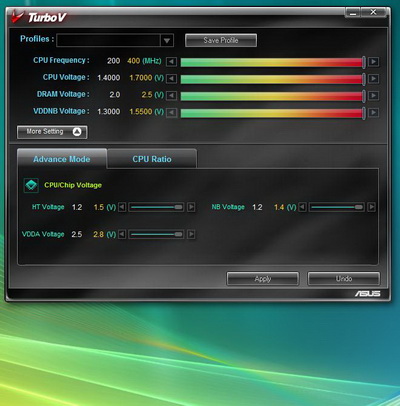

- ASUS TurboV
- ASUS Turbo Key
Precision Tweaker - vDIMM: 25-step DRAM voltage control 8 -step DRAM voltage control:
- vChipset 4-step Chipset voltage control
- vCore: Adjustable CPU voltage at 0.0125V increment 50mV
SFS (Stepless Frequency Selection):
- FSB tuning from 200MHz up to 600MHz 2MHz increment
- PCI Express frequency tuning from 100MHz 200MHz at 1MHz
Overclocking Protection:
- ASUS C.P.R.(CPU Parameter Recall)

Форм-фактор
Размеры, мм

ATX
305 x 244

Сайт производителя

http://www.asus.com/

Драйверы и новую версию BIOS для ASUS M4N78 PRO можно скачать на сайте поддержки.

Все цены на ASUS M4N78 PRO

Материнская плата ASUS M4N78 PRO поставляется в картонной коробке, выполненной в темно-зеленых тонах. Отметим также, что материнская плата и ее упаковка изготовлены в соответствии с правилами RoHS (Директива ЕС об ограничениях на использование опасных материалов в производстве электрического и электронного оборудования), это демонстрирует отношение ASUS к проблемам защиты окружающей среды и безотходного производства.

Также на коробке подчеркивается поддержка многоядерных процессоров AMD с разъемом AM3 и оснащение платы полимерными конденсаторами, что должно повысить ее надежность и долговечность.

ASUS M4N78 PRO

C обратной стороны упаковки подчеркивается поддержка шин PCI Express 2.0 и HyperTransport 3.0, что тем самым обеспечивает пропускную способность в 2,6 раза выше, чем HyperTransport 1.0. Кроме того, с помощью ярлычков на упаковке приводится перечень основных функциональных достоинств этой материнской платы.

ASUS M4N78 PRO

Далее рассмотрим комплект поставки ASUS M4N78 PRO, в который входят следующие элементы:

  • 2 x SATA-кабеля;
  • 1 x IDE-кабель;
  • заглушка панели портов ввода-вывода;
  • инструкция и руководство к материнской плате;
  • наклейка на корпус;
  • DVD с утилитами и драйверами для Windows Vista и Windows XP;

ASUS M4N78 PRO

Компоновка материнской платы ASUS ASUS M4N78 PRO выполнена довольно удачно, почти все порты и разъемы питания расположены по краю платы, что обуславливает легкость подключения к ним. Хотя в компоновке и имеется один наиболее распространенный недостаток – разъем для подключения FDD-привода находится в довольно неудобном месте, однако если учесть тот факт, что он морально устарел и на сегодняшний день почти не используется – это не критично.

ASUS M4N78 PRO

Как видите, установка дискретного графического ускорителя с крупногабаритной системой охлаждения не закрывает доступ к портам SATA и не мешает установке модулей памяти.

Как мы и отмечали ранее, материнская плата ASUS M4N78 PRO укомплектована только надежными конденсаторами полимерного типа и дросселями с ферромагнитным сердечником, что в свою очередь ведет к увеличению надежности работы системы.

В системе охлаждения чипсета применен обтекаемый алюминиевый радиатор новой конструкции, окрашенный в синий цвет и имеющий логотип компании-производителя. В данном радиаторе используется технология «Streamline Airflow Guiding», которая гарантирует высокую эффективность теплообмена, позволяя снизить температуру северного моста.

ASUS M4N78 PRO

Дисковую подсистему на материнской плате ASUS M4N78 PRO можно организовать посредством шести портов Serial ATA 3.0 Гб/с с возможностью организации RAID-массивов 0, 1, 0+1, 5 и JBOD, а также одного разъема IDE для двух устройств. Данная материнская плата поддерживает двенадцать портов USB 2.0, при этом четыре из них находятся на задней панели. На материнской плате ASUS M4N78 PRO есть два слота PCIE х1, один слот PCIE х16 с поддержкой режима PCI Express 2.0 и три слота PCI 2.2. На наш взгляд это вполне достаточный набор для сборки практически любой системы, кроме, разве что, бескомпромиссно игровой.

Звуковая подсистема материнской платы ASUS M4N78 PRO построена на базе восьмиканального HDA-кодека VIA 1708S, обеспечивающего вывод 7+1-канального звука. Работу сетевого интерфейса материнская плата ASUS M4N78 PRO осуществляет с помощью установленного на ней контроллера Marvell 88E1115, который поддерживает скоростные режимы 10/100/1000 Мбит/с.

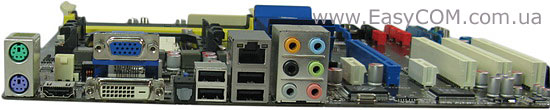

Интерфейсная панель материнской платы ASUS M4N78 PRO содержит следующие порты ввода/вывода: два разъема PS/2 для подключения клавиатуры и мыши, шесть портов USB 2.0, один порт VGA, один порт DVI, один порт HDMI, один сетевой порт c разъемом RJ-45, один разъем FireWire (IEEE1394a) и шесть разъемов mini-jack 3,5 мм для подключения многоканальной звуковой аудиосистемы.

ASUS M4N78 PRO

Материнская плата ASUS M4N78 PRO на нижней стороне имеет металлическую планку жесткости, к которой, сквозь отверстия в плате, крепится пластиковая рамка крепления вентилятора процессора. Планка обеспечивает необходимый запас жесткости в области процессорного разъема. Это позволяет предотвратить изгиб и повреждение проводящих слоев платы в случае применения процессорных вентиляторов с излишне тугим креплением.

ASUS M4N78 PRO

BIOS

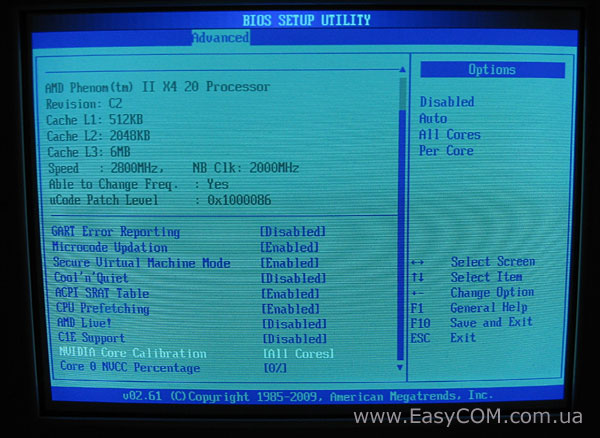

BIOS материнской платы ASUS M4N78 PRO создана с применением кода компании AMI. Он выглядит вполне традиционно для ASUS, состоя из нескольких крупных разделов: Main, Ai Tweaker, Advanced, Power, Boot, Tools и Exit, которые могут включать несколько подразделов.

Первым нас встречает раздел Main, предоставляющий лишь несколько основных функций, например, установку системного времени и даты, выбор языка.

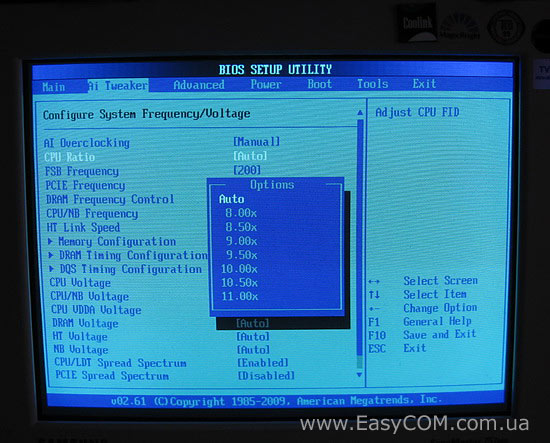

Все основные параметры, связанные с разгоном, объединены на одной большой вкладке под названием AI Tweaker, на ней мы и остановимся более детально. Установка значения Manual открывает вашему взору следующие опции:

Параметр

Название пункта меню

Диапазон

Шаг

Изменение множителя процессора

CPU Ratio

8.0x – max

0.5

Опорная частота (FSB)

FSB Frequency

200 – 600 МГц

1

Частота шины PCIE

PCIE Frequency

100 – 200 МГц

1

Частота памяти

DRAM Frequency

667 – 1066 МГц



Частота северного моста

CPU/NB Frequency

800 – 1800 МГц

200

Частота шины HyperTransport

HT Link Speed

200 МГц – 1.8 ГГц

200

Задержка реакции контроллера памяти

DRAM Command Rate

1T, 2T



Изменение напряжения питания процессора

CPU Voltage

0,8000 – 1,4000 В

0,0125

Изменение напряжения северного моста

CPU/NB Voltage

0,8000 – 1,4000 В

0,0125

Изменение напряжения питания оперативной памяти

DRAM Voltage

1,80 – 2,50 В

0,1

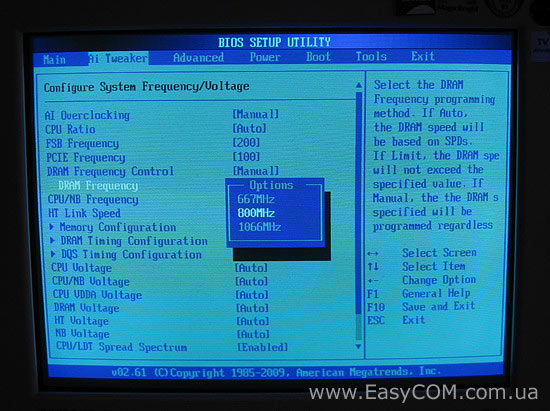

Параметр DRAM Frequency позволяет выбрать один из делителей памяти, изменяя частоту работы оперативной памяти в диапазоне от 667 до 1066 МГц.

Параметр CPU/NB Frequency позволяет изменять частоту северного моста.

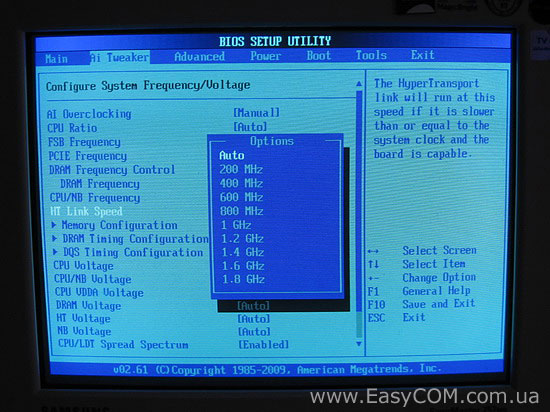

Настройка HT Link Speed, он позволяет изменить частоту шины HyperTransport.

С помощью подраздела DRAM Timing Configuration можно выставлять нужные тайминги (задержки) оперативной памяти.

Параметр DRAM Command Rate дает возможность изменять задержку реакции контроллера памяти.

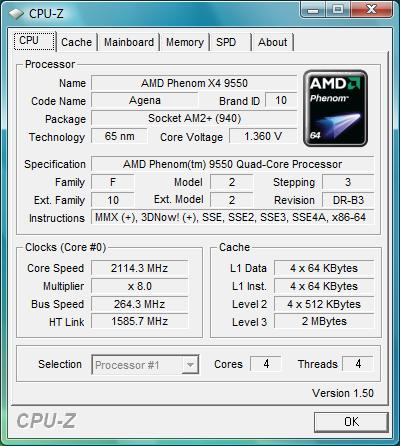

Таким образом, плата позволяет управлять всеми параметрами, которые могут ограничивать увеличение тактовой частоты процессора. Но для увеличения стабильности на высоких частотах имеются параметры CPU Voltage и CPU/NB Voltage, которые отвечают за изменение напряжения питания центрального процессора и северного моста соответственно с шагом 0,0125 В.

В случае разгона оперативной памяти и для нее можно установить напряжение питания выше номинальных для DDR2 1,8 В.

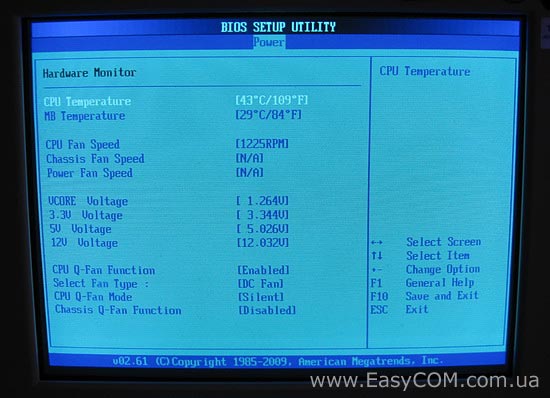

Далее рассмотрим раздел системного мониторинга:

Материнская плата может измерять температуру процессора и температуру материнской платы, контроль скорости вращения вентиляторов осуществляется здесь же. Из напряжений материнская плата «умеет» отображать только напряжение питания процессора и линий 3.3V, 5V и 12V. Также, в этом разделе можно активировать функции автоматического управления скоростью вращения вентилятора «CPU Q-Fan Control» для процессорного кулера и корпусного вентилятора «Chassis Q-Fan Funktion».
