UEFI BIOS
Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

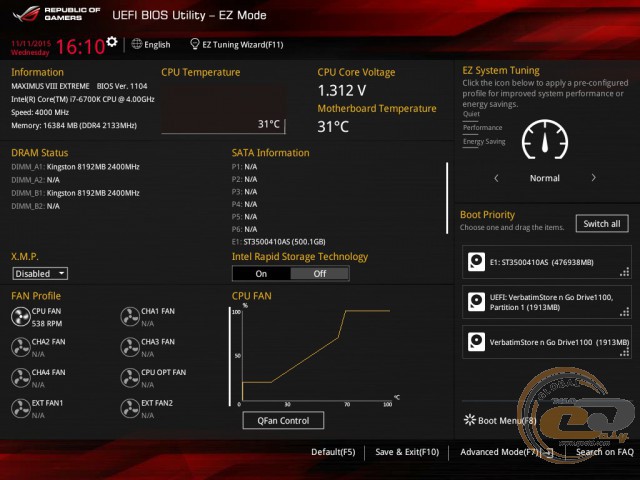

«EZ Mode», в котором все необходимые настройки сгруппированы на одном экране.

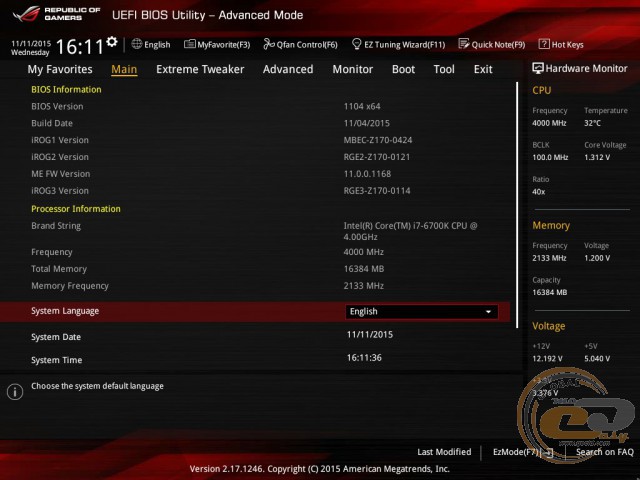

Либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.

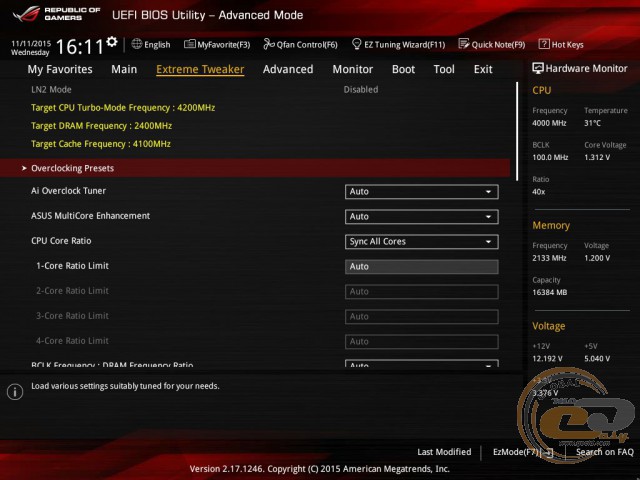

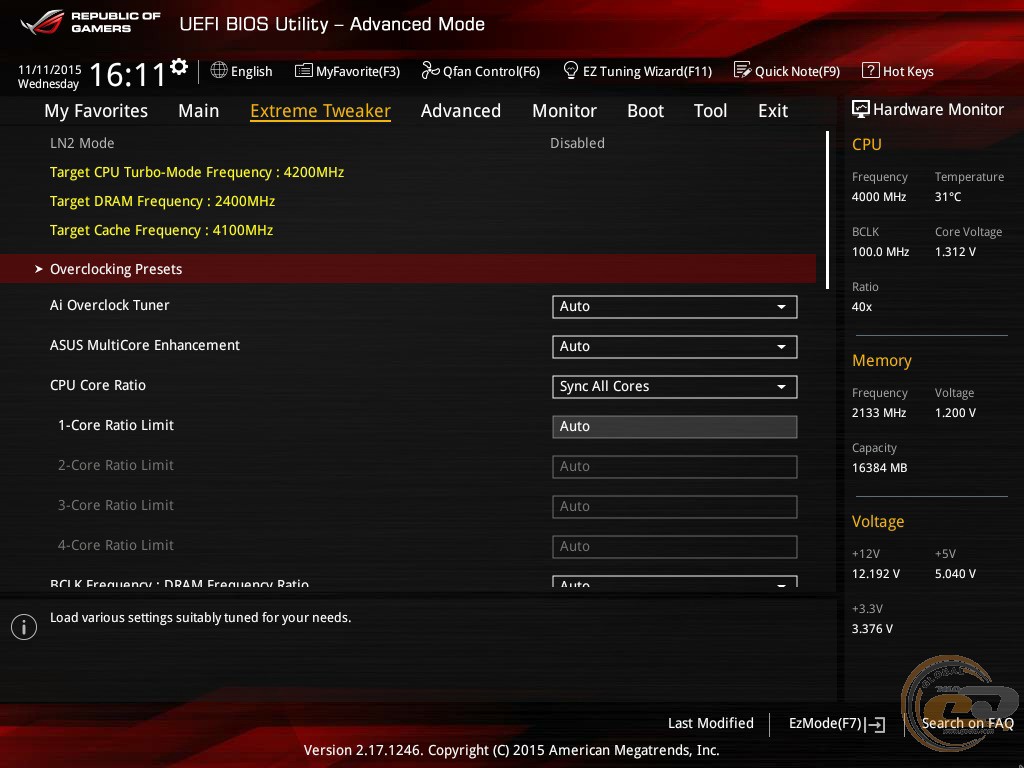

Все связанные с разгоном системы настройки находятся во вкладке «Extreme Tweaker».

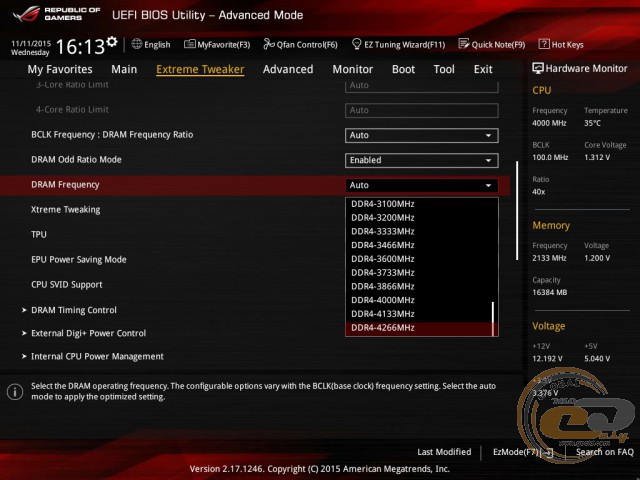

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 4266 МГц.

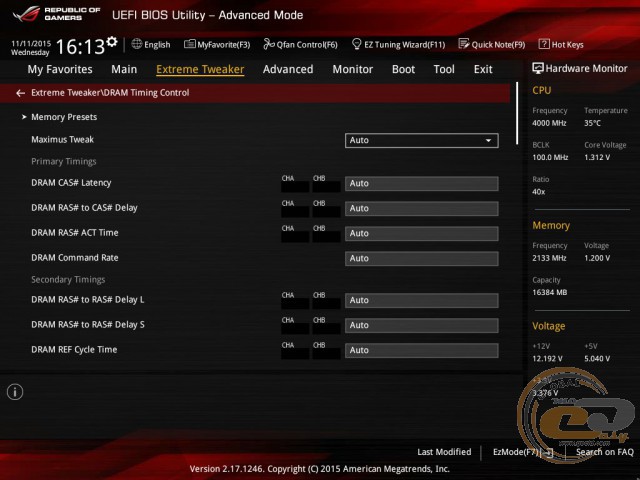

Также при необходимости можно получить доступ к регулировкам задержек памяти.
Настройки, необходимые для оптимизации системы, сведены в таблицу:
Параметр |
Название меню |
Диапазон |
Шаг |
Частота системной шины |
BCLK Frequency |
40,0 – 650,0 |
0,1 |
Частота оперативной памяти |
Memory Frequency |
800 − 4266 |
|
Тайминги оперативной памяти |
DRAM Timing |
CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency |
|
|
CPU Core Ratio |
8 – MAX |
1 |
|
Long Duration Package Power Limit |
1 – 4096 |
1 |
|
Package Power Time Window |
1 − 127 |
1 |
|
Short Duration Package Power Limit |
1 − 4096 |
1 |
|
CPU Load-line Calibration |
1 − 8 |
|
|
CPU Current Capability |
100 − 140 |
|
|
CPU Core / Cache Boot Voltage |
0,600 – 1,700 |
|
|
CPU System Agent Boot Voltage |
0,7000 – 1,8000 |
0,0125 |
|
CPU VCCIO Boot Voltage |
0,7000 – 1,8000 |
0,0125 |
|
DMI Boot Voltage |
0,300 – 1,900 |
0,010 |
|
Core PLL Boot Voltage |
0,70000 – 1,60000 |
0,00625 |
|
DRAM VTT Voltage |
0,50000 – 1,30000 |
0,00625 |
|
VPPDDR Voltage |
1,86500 – 3,13500 |
0,00500 |
|
DMI Voltage |
0,30000 – 1,90000 |
0,01000 |
|
Core PLL Voltage |
0,70000 – 1,60000 |
0,00625 |
|
DRAM Voltage |
1,0000 – 2,0000 |
0,0050 |
|
CPU Core Voltage Override |
0,600 – 1,700 |
0,05 |
|
CPU VCCIO Voltage |
0,70000 – 1,80000 |
0,01250 |
|
CPU System Agent Voltage |
0,70000 – 1,80000 |
0,01250 |
|
PCH Core Voltage |
0,70000 – 1,80000 |
0,01250 |
|
CPU Standby Voltage |
0,80000 – 1,80000 |
0,01250 |

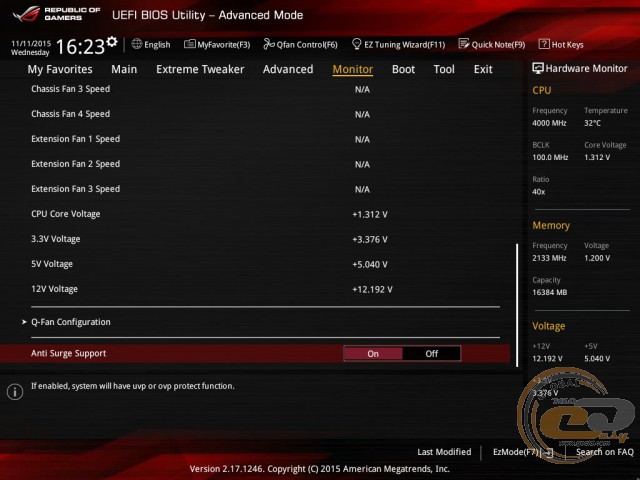

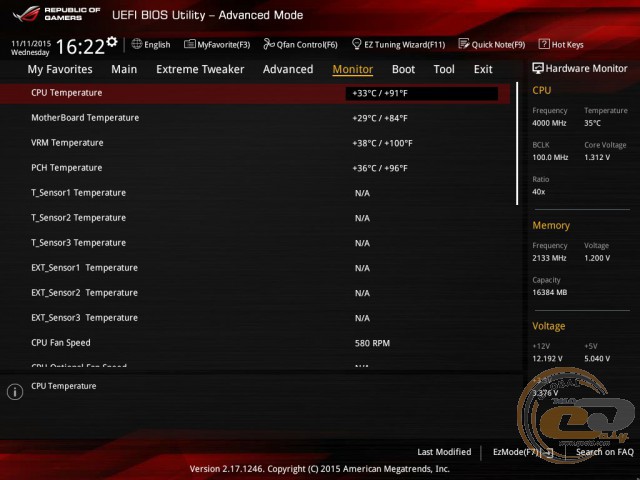

В разделе «Monitor» открывается доступ к наблюдению за температурами процессора, чипсета и блока VRM, показателями дополнительных сенсоров, а также за напряжением на линиях питания +12В, +5В и +3,3В. За ключевыми показателями процессора, оперативной памяти и линий питания можно следить в любом разделе благодаря боковой панели. Отдельно стоит отметить возможность снятия скриншотов в BIOS и поддержку русского языка.
Возможности разгона

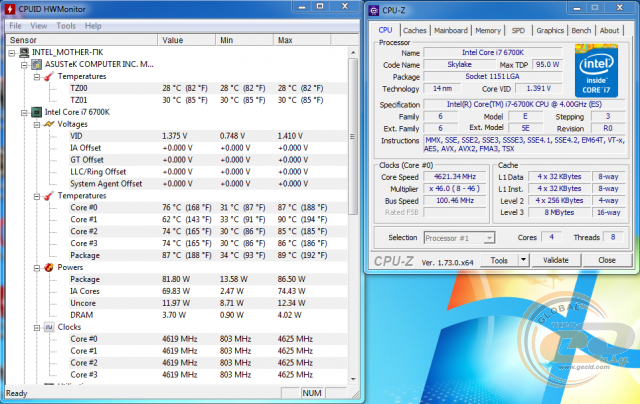

Ручной разгон процессора Intel Core i7-6700K осуществлялся путем увеличения множителя до «х46». В результате его стабильная рабочая частота составила 4600 МГц при напряжении 1,375 В.
Использование возможностей автоматического разгона при помощи BIOS в режиме «TPU I» позволило повысить частоту процессора до 4500 МГц при напряжении 1,390 В.

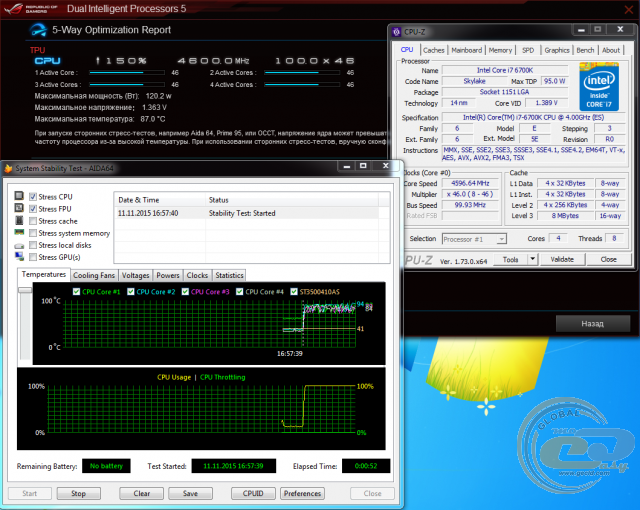

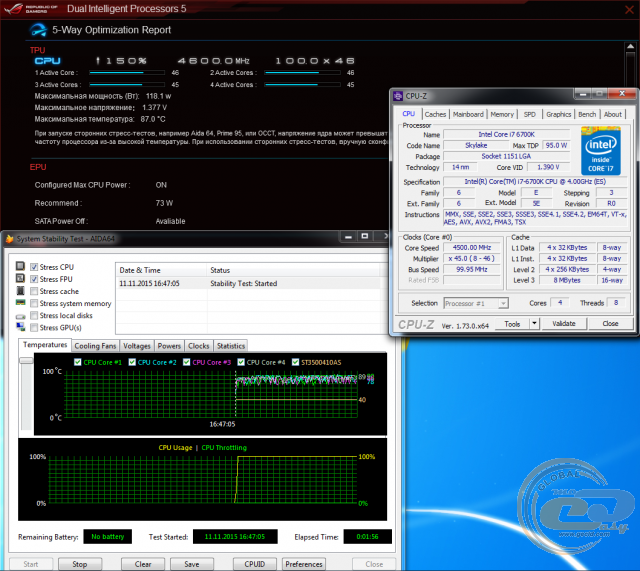

После активации функции автоматического разгона ЦП в режиме «TPU II» его частота была зафиксирована на отметке 4600 МГц при напряжении 1,389 В.
Также разгон возможен при помощи предустановленных профилей в BIOS.

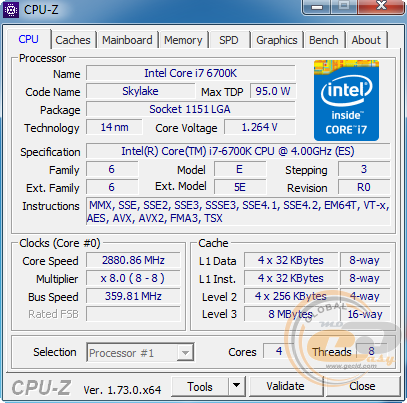

«BCLK 380»
«Gamers»

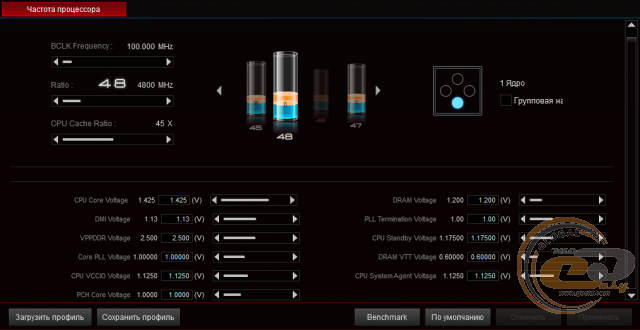

Как видим, профиль «Gamers» предлагает разгон до 4800 МГц при напряжении 1,425 В.

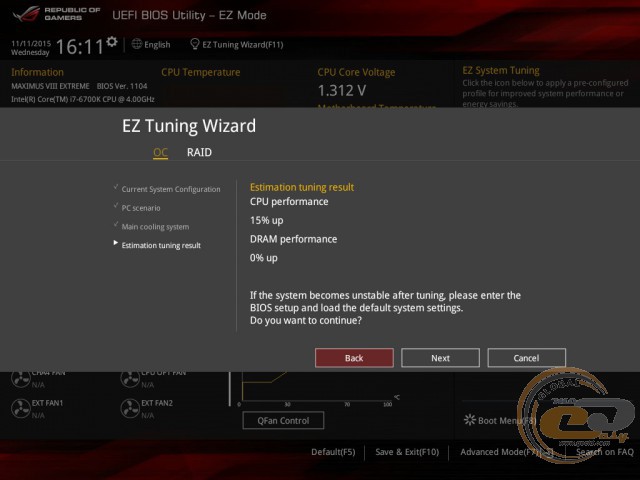

Также не обошлось без привычного режима автоматического разгона при помощи EZ Tuning Wizard, для активации которого необходимо выбрать сценарий использования вашего компьютера: «Daily Computing» или «Gaming/Video Editing». Далее следует указать тип установленной системы охлаждения: комплектный боксовый кулер, улучшенная СО башенного типа, система жидкостного охлаждения или вариант с вопросительным знаком для тех, кто не уверен в типе используемой СО.
В зависимости от сочетания упомянутых выше пунктов будет выбран оптимальный (по мнению системы) профиль автоматического разгона.

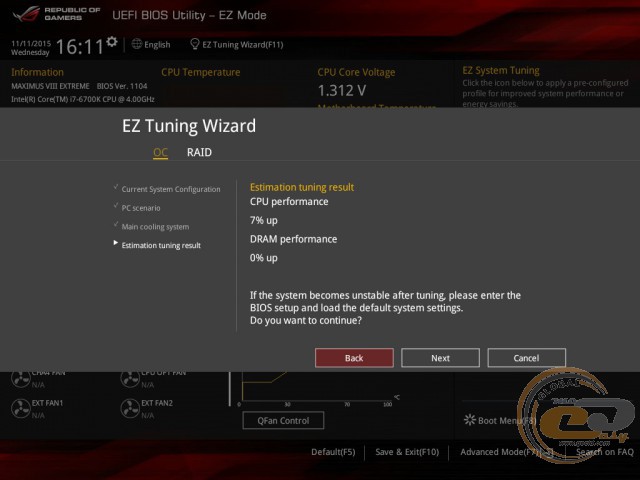

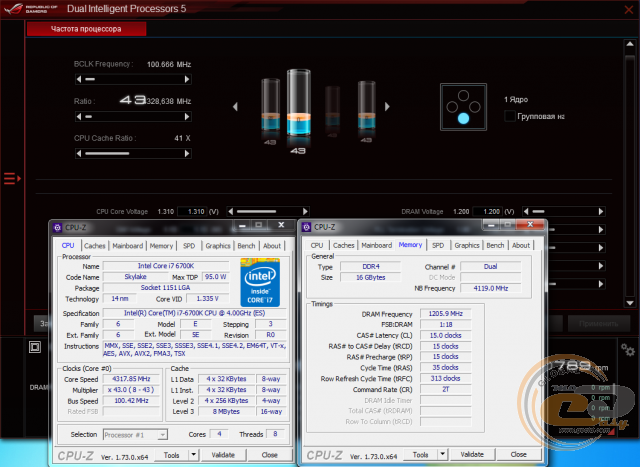

К примеру, после выбора пунктов «Daily Computing» и «Box cooler» система установила разгон на уровне 7% для процессора и 0% для памяти, что дало в итоге частоту процессора 4317 МГц при напряжении 1,335 В.

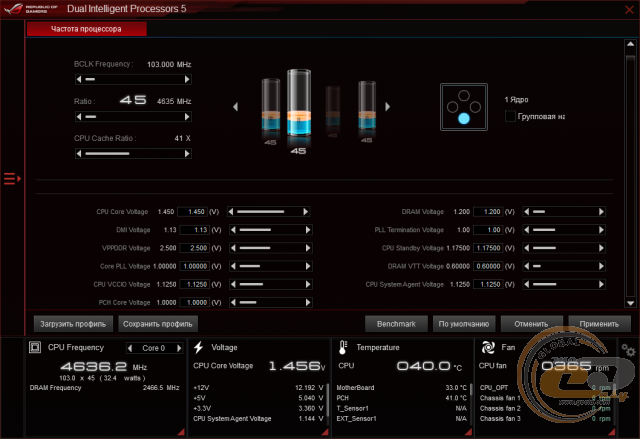

Выбор же наиболее экстремальных пунктов («Gaming/Video Editing» и «Water cooler») предлагает разгон на 13% для процессора и, опять же, 0% для памяти. Итоговая частота ЦП составила 4635 МГц при напряжении 1,450 В.

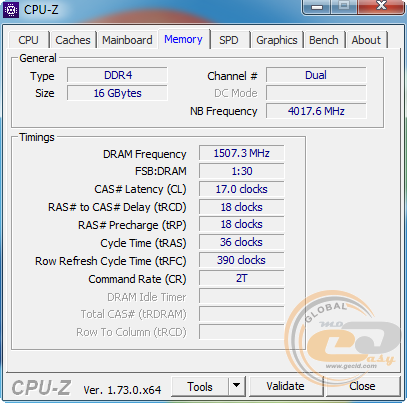

Тестовые модули оперативной памяти с максимальной рабочей частотой 2400 МГц были успешно разогнаны до скорости DDR4-3000 МГц.
Тестирование
Для проверки возможностей материнской платы ASUS MAXIMUS VIII EXTREME использовалось следующее оборудование:
Процессор |
Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ) |
Кулер |
Scythe Kama Angle Rev.B |
Оперативная память |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Видеокарта |
MSI R9 285 GAMING 2G (2 ГБ GDDR5) |
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

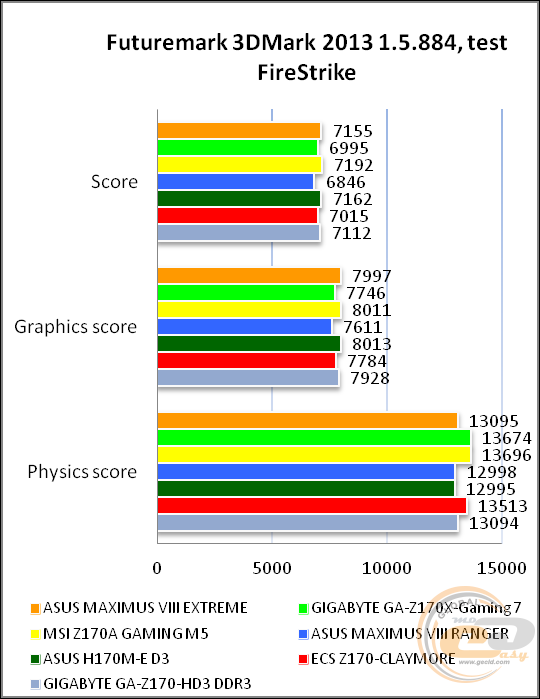

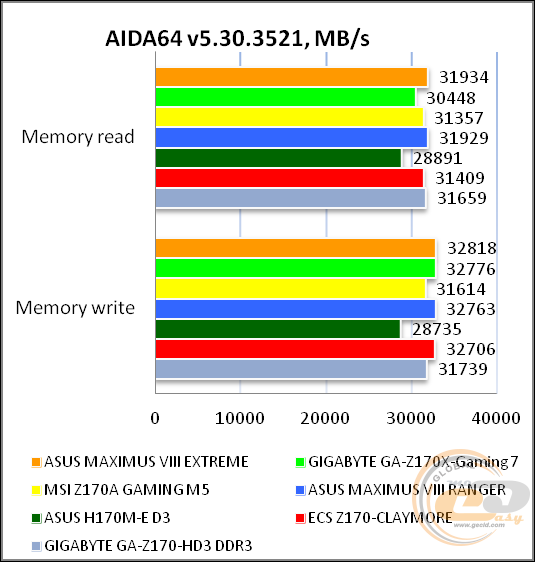

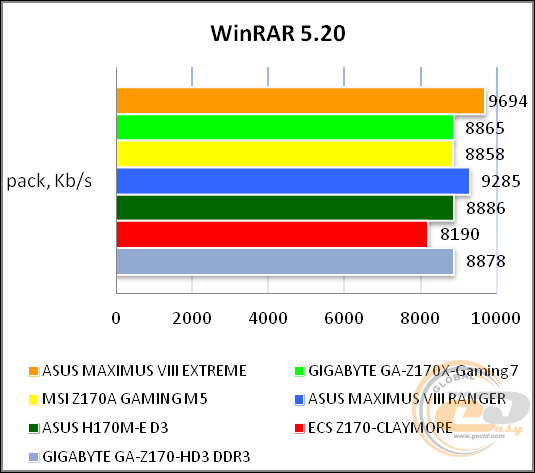

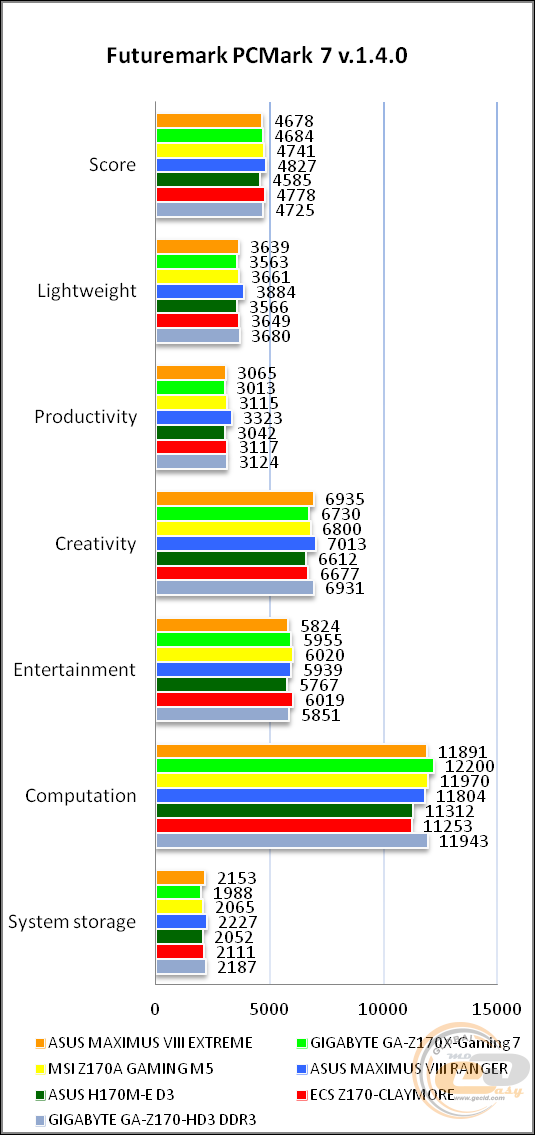

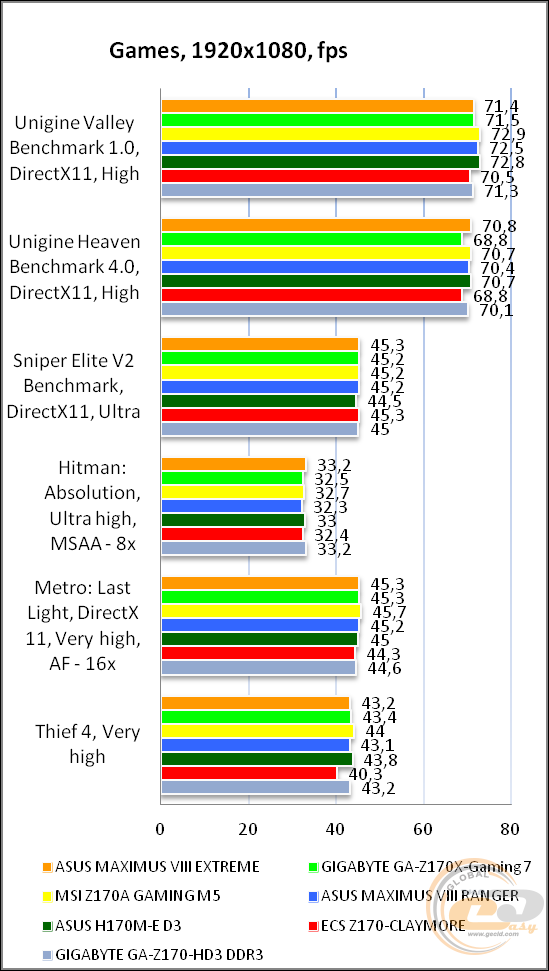

Результаты тестов
Продемонстрированные результаты говорят об отличном качестве исполнения новинки, использовании хорошей элементной базы и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека SupremeFX 2015
Отчет о тестировании в RightMark Audio Analyzer
16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.33, +0.27 |
Отлично |
Уровень шума, дБ (А) |
-90.8 |
Очень хорошо |
Динамический диапазон, дБ (А) |
90.7 |
Очень хорошо |
Гармонические искажения, % |
0.0043 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-81.7 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.0095 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-91.3 |
Отлично |
Интермодуляции на 10 кГц, % |
0.010 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.02, -0.08 |
Отлично |
Уровень шума, дБ (А) |
-104.1 |
Отлично |
Динамический диапазон, дБ (А) |
104.2 |
Отлично |
Гармонические искажения, % |
0.0049 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-83.6 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.0061 |
Отлично |
Взаимопроникновение каналов, дБ |
-96.3 |
Отлично |
Интермодуляции на 10 кГц, % |
0.0060 |
Отлично |
Общая оценка |
|
Очень хорошо |
Предустановленная звуковая подсистема на основе звукового кодека SupremeFX 2015 выгодно отличается рядом интересных особенностей, о которых мы рассказывали ранее. Она демонстрирует очень хорошее качество звука, которого будет более чем достаточно для повседневного использования.
Выводы
Подводя итоги тестирования материнской платы ASUS MAXIMUS VIII EXTREME, можно отметить, что перед нами действительно флагманское решение, которое отлично вписывается в концепцию топового ПК настоящего энтузиаста. Принимая во внимание, что большинство тестов с экстремальным разгоном проводится пользователями на открытом стенде, компания ASUS уделила достаточно много внимания полезным функциям, а также управляющим элементам на поверхности печатной платы, которые существенно упрощают процесс разгона. Конечно же, далеко не лишней при оверклокинге будет качественная и надежная подсистема питания, а также наличие дополнительного разъема ATXV12. Это позволит вам быть уверенным, что на процессор подается достаточное питание.
Не забыли в тайваньской компании и о повседневном использовании своего детища, оснастив новинку модулем беспроводных интерфейсов 802.11a/b/g/n/ac Wi-Fi и Bluetooth 4.0, который поддерживает передачу данных на скорости вплоть до 1300 Мбит/с, расширенной дисковой подсистемой, качественной звуковой подсистемой, возможностью установки до четырех видеокарт, широким набором внешних и внутренних интерфейсов, а также приятным дизайном с рядом подсвечивающихся элементов и отличным комплектом поставки.
Что же касается особенностей, то ввиду достаточно большого количества сторонних контроллеров, а также богатого оснащения различными интерфейсами, вы можете столкнуться с ограничением по одновременному использованию компонентов дисковой подсистемы, о котором мы упоминали ранее.
В итоге ASUS MAXIMUS VIII EXTREME будет отличным выбором для состоятельных и требовательных к качеству оверклокеров и геймеров.
Достоинства:
- надежная 13-фазная цифровая подсистема питания с дополнительными разъемами;
- улучшенная элементная база для более надежной и стабильной работы материнской платы;
- приятный и стильный дизайн;
- продуманная компоновка набортных элементов;
- расширенная дисковая подсистема;
- отличный комплект поставки;
- улучшенная аудиоподсистема;
- возможность установки четырех видеокарт;
- богатый набор портов на интерфейсной панели (включая четыре интерфейса USB 3.1);
- эффективная пассивная система охлаждения;
- присутствие ряда управляющих элементов на печатной плате;
- поддержка ряда полезных фирменных технологий.
Особенности:
- ограничения при одновременном использовании интерфейсов подключения накопителей.
Автор: Константин Шорохов
Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
