Обзор и тестирование материнской платы ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

Согласитесь, что приобретая флагманское решение, было бы приятно всегда получать в комплекте ряд дополнительных бонусов и аксессуаров. По всей видимости, именно этот подход мотивировал компанию ASUS к выпуску на рынок модификации уже рассмотренной нами ранее материнской платы ASUS MAXIMUS VIII EXTREME, которая получила название ASUS MAXIMUS VIII EXTREME/ASSEMBLY.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

Данная новинка является фактически полным аналогом ASUS MAXIMUS VIII EXTREME, за исключением цветового оформления, которое выполнено с использованием оранжевого цвета, в отличии от привычной нам по серии ASUS ROG черно-красной расцветке. Также претерпел изменения комплект поставки, на котором мы остановимся немного позже. Отдельно выделим тот факт, что покупатели ASUS MAXIMUS VIII EXTREME/ASSEMBLY будут гордыми и счастливыми обладателями самой дорогой материнской платы на рынке, основанной на чипсете Intel Z170. На момент подготовки обзора ее средняя стоимость составляет порядка $680. Давайте же взглянем, чем способен порадовать производитель за такие немалые деньги.

Спецификация материнской платы ASUS MAXIMUS VIII EXTREME/ASSEMBLY:

Производитель и модель

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

Чипсет

Intel Z170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3866 МГц

Слоты расширения

3 x PCI Express 3.0 x16 (x16 / x8+x8 / х8+х4+х4)

1 x PCI Express 3.0 x16 (x4)

2 x PCI Express 3.0 x1

Дисковая подсистема

Чипсет Intel Z170 поддерживает:

1 х U.2

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110)

2 x SATA 6 Гбит/с

2 x SATA Express (каждый совместим с 2 х SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

Контроллер ASMedia ASM1061 поддерживает:

2 x SATA 6 Гбит/с

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; 1300 Мбит/с)

Bluetooth

Bluetooth 4.0

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX 2015

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 х 4-контактный разъем питания ATX12V

1 х 4-контактный разъем дополнительного питания PCI Express

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

4 x разъема подключения системных вентиляторов (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой с радиатором на микросхеме-коммутаторе ASMedia ASM1187e

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.0

1 х USB 3.1 Type-C

3 х USB 3.1 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

1 х кнопка «USB BIOS Flashback»

1 х кнопка «сброс CMOS»

3 х разъема для комбинированной антенны Wi-Fi и Bluetooth

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х Thunderbolt

BIOS

2 x 128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

E-ATX

305 x 272 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

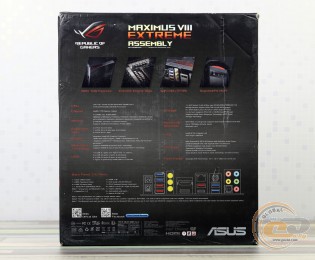

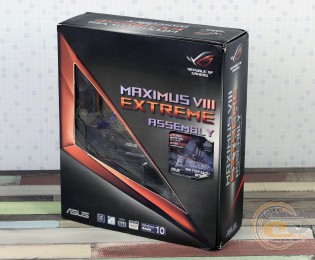

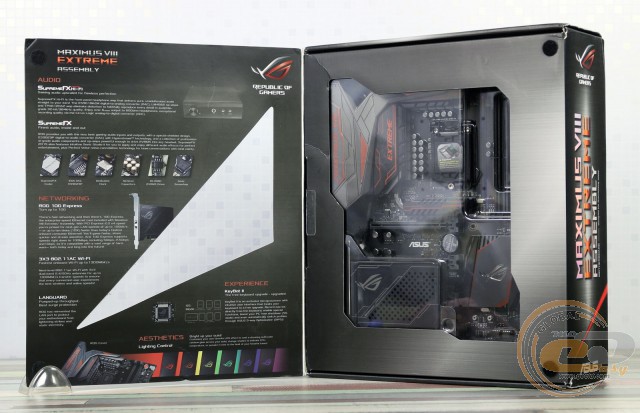

Материнская плата ASUS MAXIMUS VIII EXTREME/ASSEMBLY поставляется в картонной коробке с откидывающейся крышкой и хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла. Отдельно отмечена возможность активации подарков для новичков игры World of Warships: бронепалубного крейсера «Диана» и 15 дней премиумного доступа.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

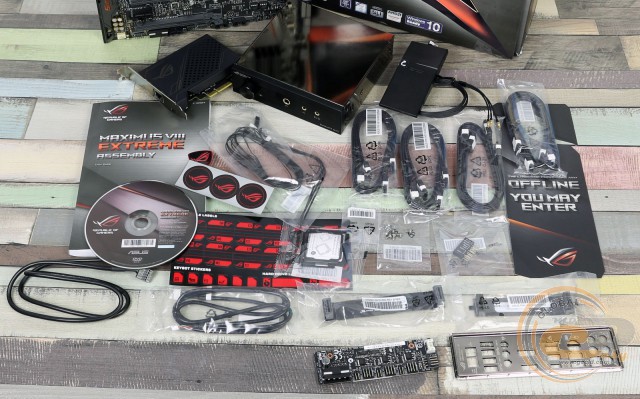

Комплект поставки тестируемой материнской платы полностью соответствует ее высокому уровню. Помимо привычного диска с ПО, руководства пользователя и заглушки интерфейсной панели, в коробке мы обнаружили:

  • восемь SATA-шлейфов;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • плату ASUS Fan Extension Hub;
  • кабель подключения ASUS Fan Extension Hub;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мост 2-Way NVIDIA SLI;
  • мост 2-Way AMD CrossFireX;
  • набор маркировочных наклеек;
  • дверной хэнгер;
  • набор термодатчиков;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • сетевую плату ASUS ROG 10G Express;
  • модуль ASUS SupremeFX Hi-Fi.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

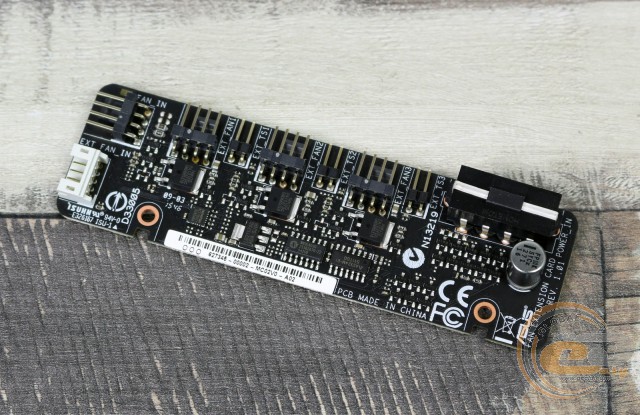

ASUS Fan Extension Hub − комплектный модуль, позволяющий подключить четыре вентилятора и три термодатчика. Он будет особенно полезен при организации мощного охлаждения внутри корпуса.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

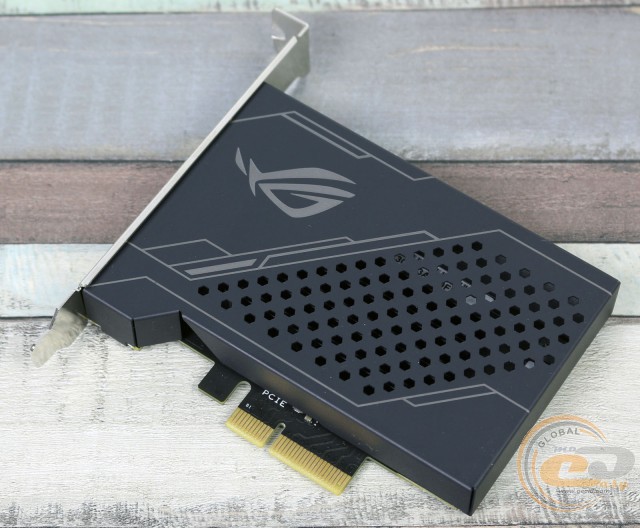

Еще одним достоинством ASUS MAXIMUS VIII EXTREME/ASSEMBLY является отдельная сетевая плата ASUS ROG 10G Express.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

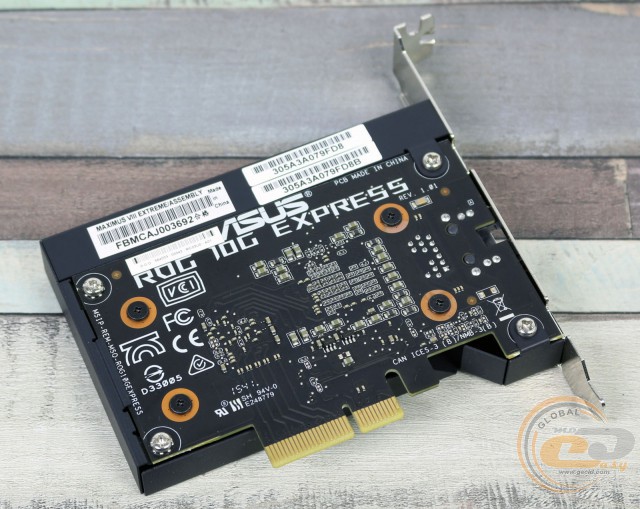

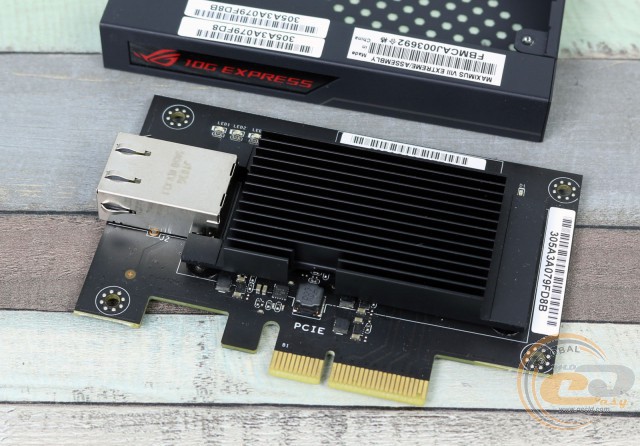

Разобрав ее, мы обнаружили достаточно крупный цельнометаллический радиатор с оребрением, который отвечает за охлаждение ключевых компонентов.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

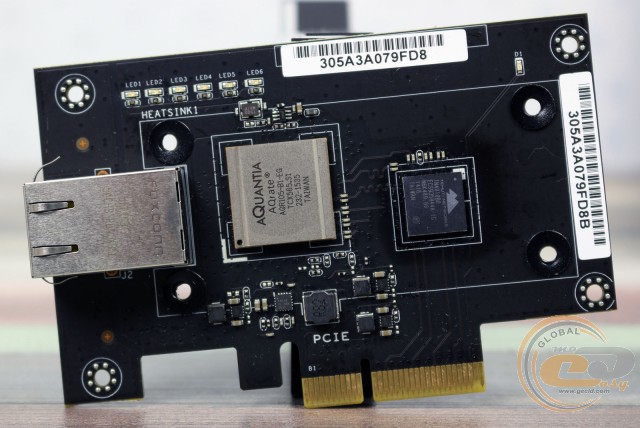

Сетевая плата основана на 10-гигабитном чипе AQuantia AQrate AQR105 и контроллере Tehuti TN4010B0. Согласно заявлению производителя, AQuantia AQrate AQR10 является первым в мире однопортовым пятискоростным чипом (10, 5, 2,5, 1 Гбит/с и 100 Мбит/с). Для полноценной работы данной платы расширения необходимо две линии PCI Express 2.0.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

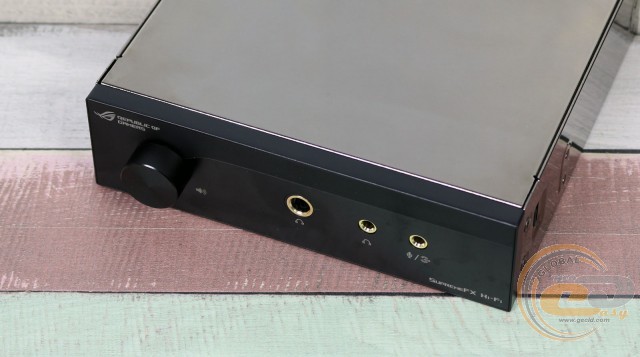

В свою очередь модуль ASUS SupremeFX Hi-Fi является ничем иным, как усилителем, который устанавливается в 5,25-дюймовый отсек корпуса. На его фронтальной панели находится регулятор громкости, а также разъемы для подключения 6,3-мм и 3,5-мм наушников и микрофона.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

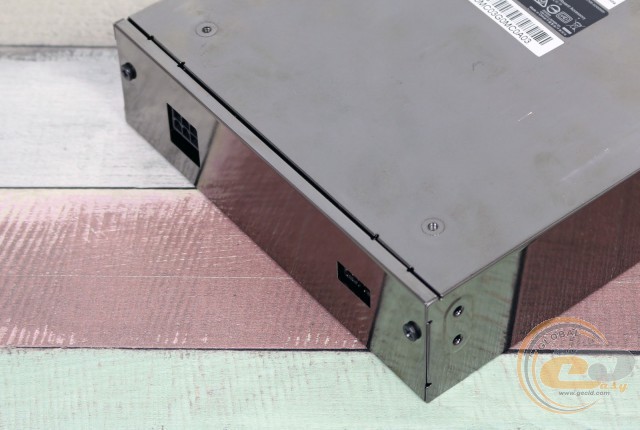

Подключение ASUS SupremeFX Hi-Fi осуществляется посредством одного 6-контактного кабеля питания PCIe и комплектного интерфейсного кабеля.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

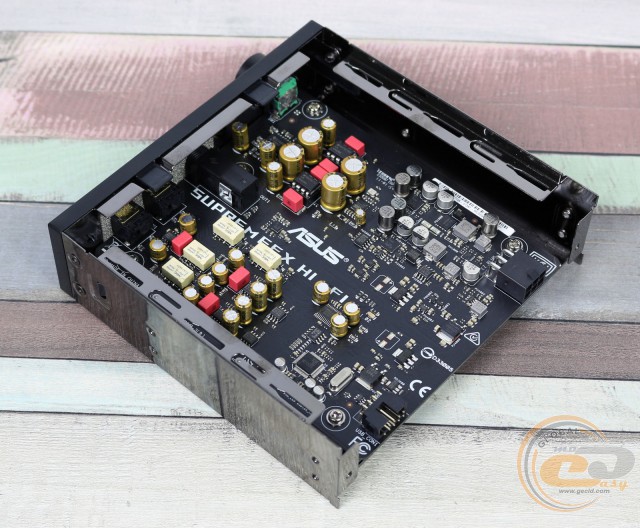

В составе устройства используется АЦП Cirrus Logic CS5361, ЦАП ESS SABRE ES9018K2M, конденсаторы Nichicon и WIMA, два операционных усилителя LM4562, пять операционных усилителей TI RC4580, отдельный усилитель TI TPA6120A2 для наушников с высоким импедансом и тактовый генератор, который обеспечивает сверхточный сигнал с малым джиттером, независимо от колебаний температуры.

Отдельно отметим, что в комплекте отсутствует модуль OC Panel, который был в коробке с ASUS MAXIMUS VIII EXTREME.

Дизайн и особенности платы

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

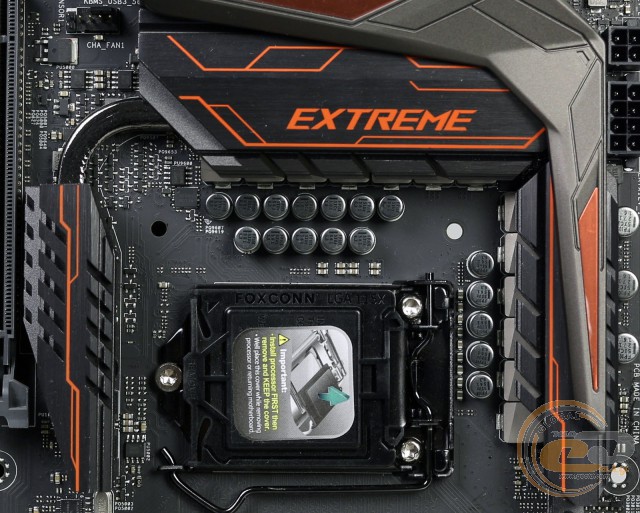

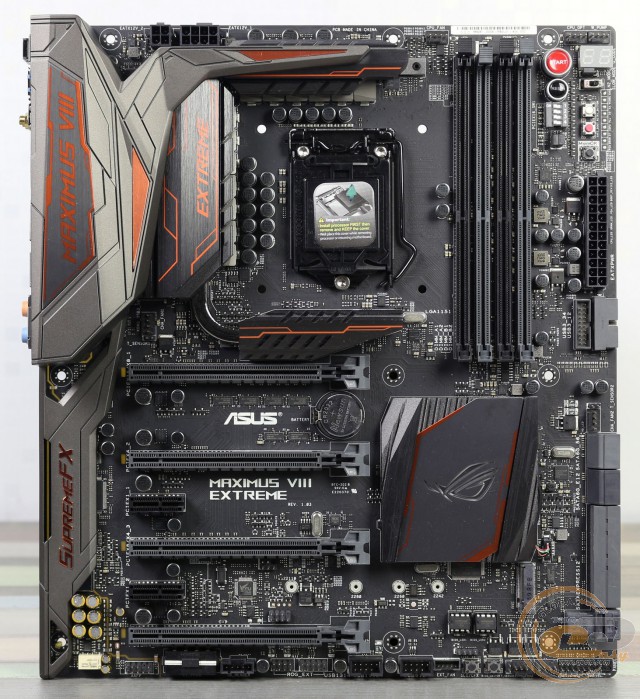

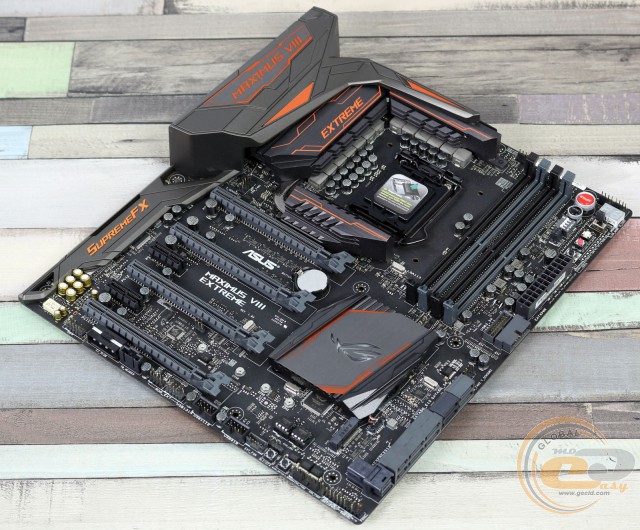

ASUS MAXIMUS VIII EXTREME/ASSEMBLY, как и ASUS MAXIMUS VIII EXTREME, выполнена на печатной плате черного цвета формата E-ATX (305 х 272 мм). Она отличается от рассмотренной ранее модели исключительно цветом оформления радиаторов и защитного кожуха.

Пример работы подсветки на материнской плате ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

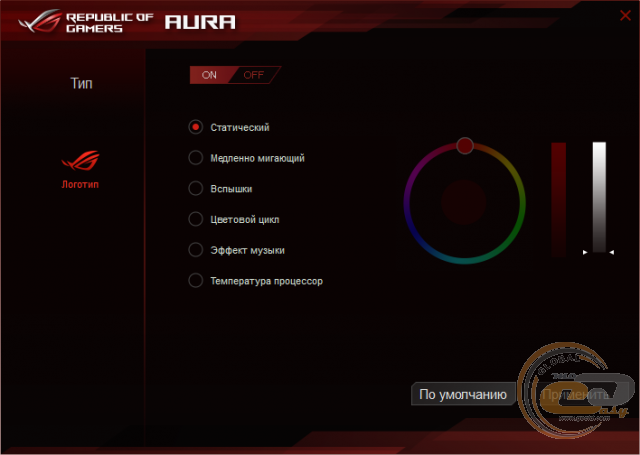

Отдельным бонусом для покупателя будет оригинальная система подсветки, регулировать параметры которой можно в комплектном ПО.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

Как видим, подсветка может не только просто гореть определенным цветом, но и выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

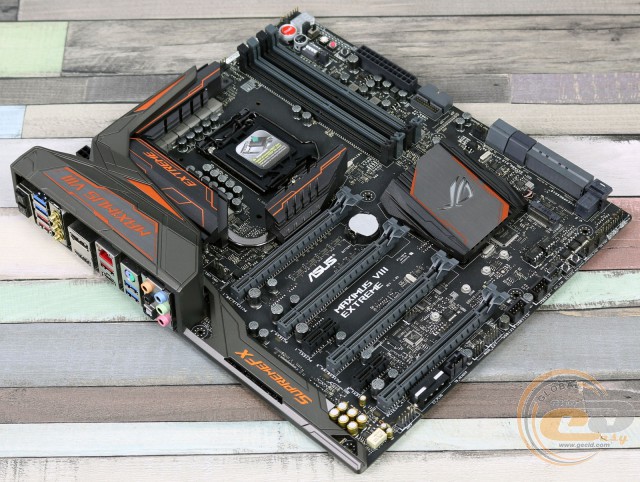

Что же касается удобства сборки системы и компоновки набортных элементов, то все выполнено на высшем уровне и никаких претензий у нас не возникло, несмотря на огромное количество дополнительных кнопок и разъемов.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

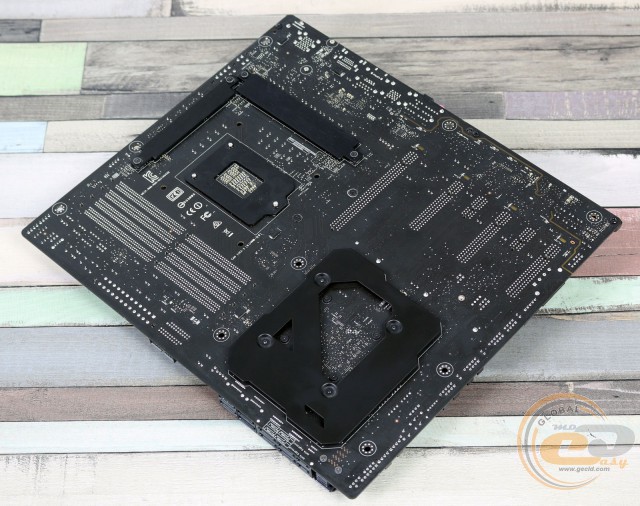

Обратная сторона печатной плат привлекает внимание не только традиционной опорной пластиной процессорного разъема, но и рядом усилительных пластин, которые повышают жесткость конструкции и отвечают за отвод излишков тепла.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

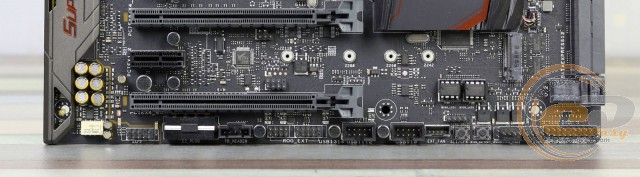

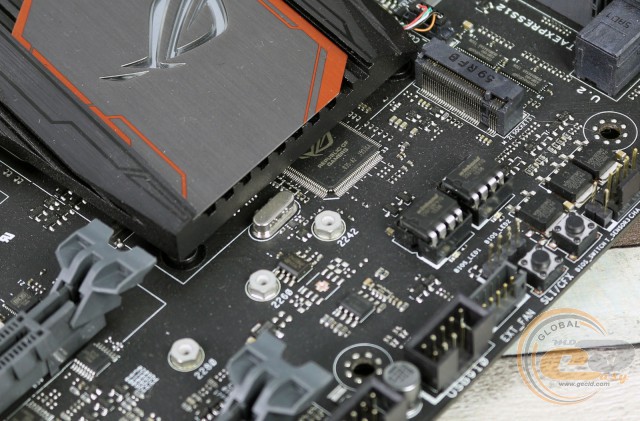

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, разъем дополнительного питания слотов PCI Express 3.0 x16, колодка «TB_HEADER» (для реализации интерфейса Thunderbolt), кнопки выбора режима работы NVIDIA SLI / AMD CrossFireX и «BIOS Switch», два из четырех разъемов системных вентиляторов, а также колодка подключения фронтальной панели.

Дополнительно отметим три колодки для активации портов USB 2.0, одна из которых совмещена с разъемом ROG_EXT. Всего на плате силами чипсета реализована поддержка шести внутренних портов USB 2.0.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

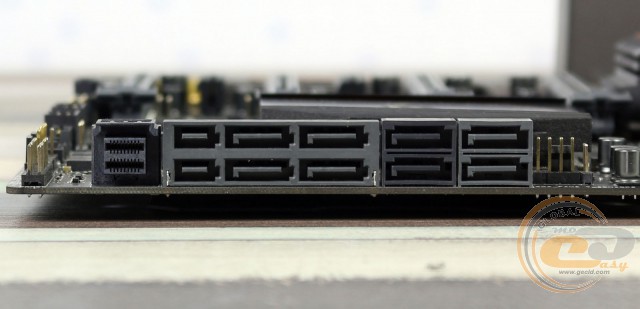

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110), четырьмя портами SATA 6 Гбит/с, двумя SATA Express, каждый из которых совместим с двумя SATA 6 Гбит/с, а также одним U.2. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

При этом имеется одно ограничение по одновременному использованию упомянутых выше интерфейсов: разъем M.2 Socket 3 делит пропускную способность с одним интерфейсом SATA Express и портом U.2, соответственно, одновременное их использование невозможно.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

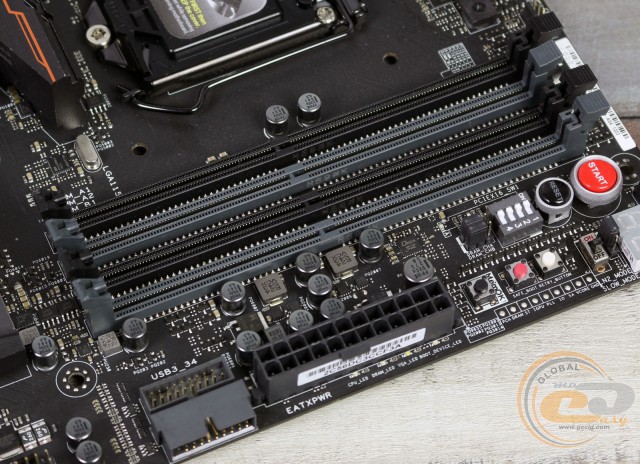

Системная плата ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY оснащена четырьмя DIMM-слотами для установки оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3866 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.0. Всего новинка может похвастать поддержкой восьми USB 3.0: четырех внешних и четырех внутренних. Они реализованы силами чипсета и контроллера ASMedia ASM1042a.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

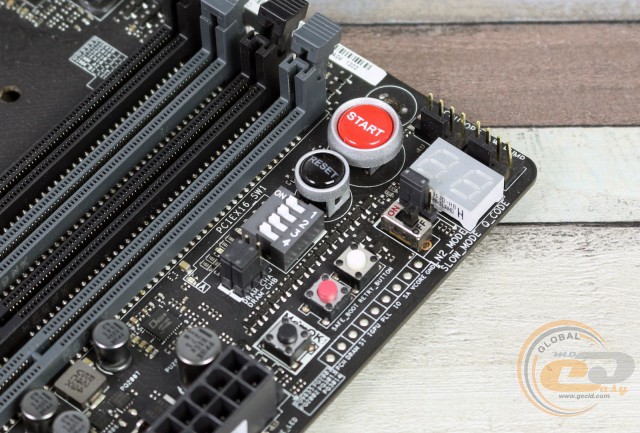

Верхний правый угол печатной платы заслуживает отдельного внимания, поскольку здесь находятся: кнопка «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы, диагностический LED-индикатор, кнопки включения и перезагрузки, контрольные точки для замера напряжений на всех ключевых элементах системы при помощи мультиметра, переключатель режима «Slow mode», группа переключателей для управления слотами PCI Express x16, а также кнопки «ReTry» и «Safe Boot». Первая служит для мгновенной перезагрузки системы с сохранением установленных параметров, тогда как вторая перезагружает систему с временным применением безопасных настроек BIOS.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

Система охлаждения рассматриваемой платы состоит из четырех основных алюминиевых радиаторов: один накрывает чипсет, два других используются для охлаждения элементов подсистемы питания процессора, а четвертый отвечает за отвод тепла от микросхемы-коммутатора ASMedia ASM1187e. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35°C (при разгоне − 35,1°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 36,9°C (при разгоне − 38,6°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 40,6°C (при разгоне − 41,5°C);
  • радиатор охлаждения микросхемы-коммутатора ASMedia ASM1187e – 37,6°C (при разгоне − 38,5°C).

Полученные результаты лишь немного отличаются от таковых у ASUS MAXIMUS VIII EXTREME, что можно списать на разницу в температуре внешней среды в процессе тестирования. В итоге никаких проблем с перегревом ключевых компонентов в процессе повседневного использования или при разгоне не будет.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

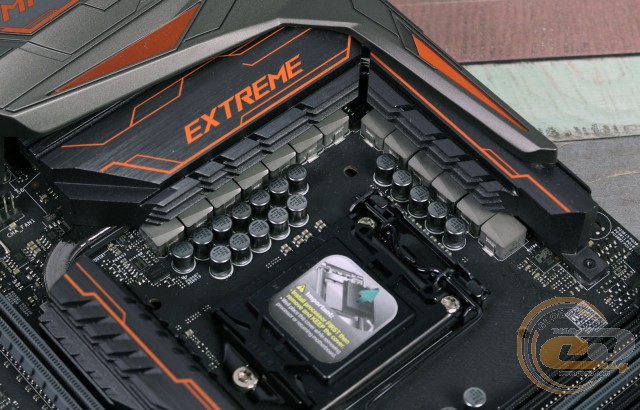

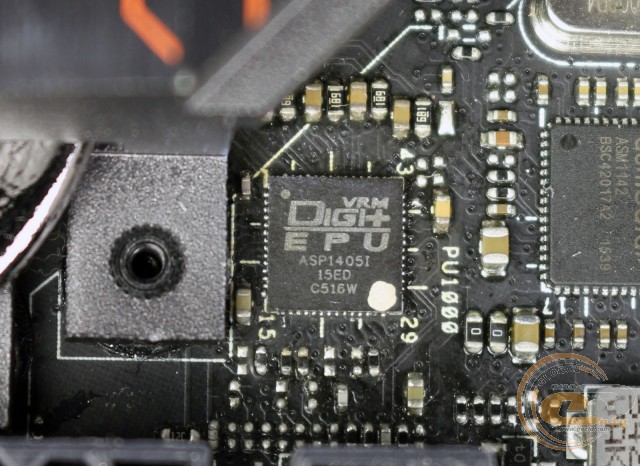

Питание процессора осуществляется по 13-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на двух цифровых ШИМ-контроллерах ASP1405I со встроенной подсистемой управления энергопотреблением Extreme Engine DIGI+. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются твердотельные конденсаторы серии 10K Black Metallic, МОП-транзисторы OptiMOS и ферритовые дроссели MicroFine.

ASUS ROG MAXIMUS VIII EXTREME/ASSEMBLY

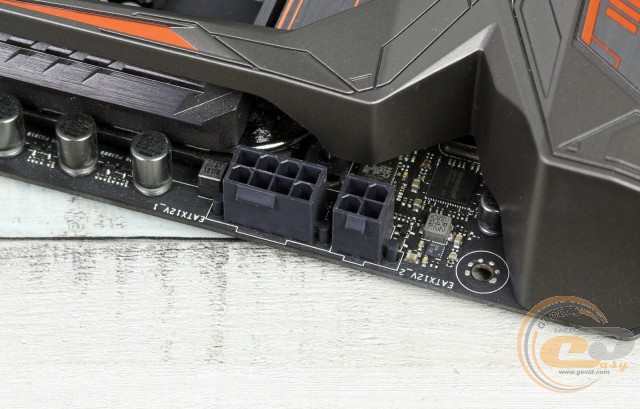

Поскольку перед нами модель, явно ориентированная на оверклокинг, то привычные 24-контактный и 8-контактный разъемы питания дополнены одним 4-контактным, что позволит вам избежать каких-либо ограничений при экстремальном разгоне.
