Обзор материнской платы ASUS P7H55-M PRO

Сегодня спустя 7 месяцев после запуска процессоров Intel Core i3 и Core i5 с процессорным разъемом LGA 1156 и интегрированным графическим ядром, все крупные производители материнских плат имеют в своём модельном ряду по несколько продуктов на системной логике Intel H55H57. Мы уже рассматривали особенности чипсетов Intel H55H57 и их отличия от Intel P55 в обзоре материнской платы Intel DH55TC, которая является своего рода эталоном для решений на Intel H55 Express. А также мы протестировали некоторые материнские платы производства компаний GIGABYTE, MSI и ASUS на этой системной логике. И вот сегодня в нашей лаборатории ещё один продукт компании ASUS на Intel H55 Express – бюджетная материнская ASUS P7H55-M PRO.

Давайте посмотрим на её основные характеристики, сведённые в таблицу:

Производитель

ASUS

Модель

P7H55D-M PRO

Чипсет

Intel H55 Express

Процессорный разъем

LGA 1156

Поддерживаемые процессоры

Intel Core i7/ Core i5 / Core i3

Системная шина, МГц

1333/1066/800

Используемая память

DDR3 2133(O.C.)*/1333/1066

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ

Слоты расширения

1 x PCI-E x16 2.0
2 x PCI
1 x PCI-E x1

Дисковая подсистема

Чипсет поддерживает:
4 x SATA 3.0 Гб/с

Контроллер JMicron JMB368 поддерживает:
1 x UltraDMA 133/100/66 (до двух PATA устройств)
2 x SATA 3.0 Гб/с

LAN

Гигабитный сетевой контроллер Realtek 8112L

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC889

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Алюминиевые радиаторы

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 для клавиатуры
1 x DVI
1 x VGA
1 x HDMI
1 x LAN (RJ45) порт
1 x S/PDIF выход
6 x USB 2.0/1.1
8 канальный аудио выход

Внутренние порты I/O

3 x USB 2.0/1.1 (до 6 дополнительных)
1 x S/PDIF выход
6 x SATA
1 x COM
1 x IDE
Аудио разъемы передней панели
Разъем системной панели

BIOS

64 Мб ПЗУ
AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Фирменные технологии

- ASUS EZ Flash 2
- ASUS GPU Boost
- ASUS TurboV и Turbo Key
- ASUS CrashFree BIOS 3
- ASUS MyLogo 2
- ASUS EPU
- ASUS OC Profile
- Multi-languages BIOS
- ASUS Express Gate
- ASUS Q-Fan
- ASUS EPU-6 Engine
- ASUS PC Probe II

Комплектация

Руководство пользователя
2 x SATA кабеля
1 x UltraDMA 133/100 кабель
Заглушка задней панели
Диск с драйверами и утилитами

Форм-фактор, размеры, мм

MicroATX
245 x 245

Сайт производителя

http://www.asus.com/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Материнская плата ASUS P7H55-M PRO поставляется в коробке средних размеров светло-голубого цвета. На её лицевой стороне помимо индекса модели производитель указывает на поддержку материнской платой оперативной памяти стандарта DDR3, которая работает на частоте вплоть до 2133 МГц, наличие разъемов HDMI и DVI, а также на поддержку платой фирменных технологий ASUS TurboV и Turbo Key.

На обратной стороне упаковки размещены основные спецификации платы, а также детальная информация о некоторых фирменных технологиях, которые поддерживает ASUS P7H55-M PRO:

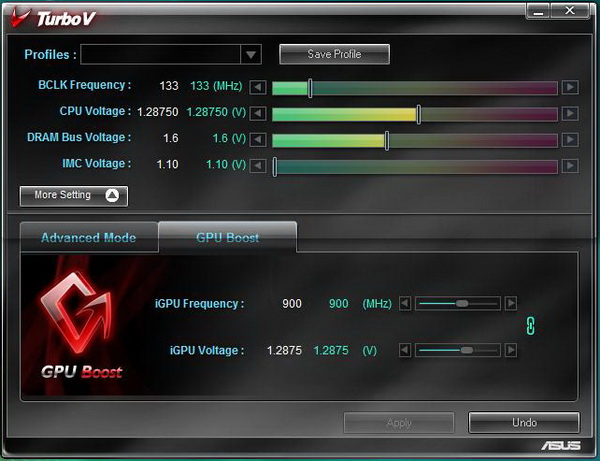

  • ASUS GPU Boost предоставляет пользователю возможность разогнать интегрированное в процессор графическое ядро с помощью поставляемой в комплекте фирменной утилиты, причём пользователь может выбрать, в каком режиме осуществлять разгон: полностью в ручном либо в автоматическом.
  • ASUS Turbo V позволяет разогнать процессор и память с помощью той же фирменной утилиты TurboV Evo без перезагрузки и выхода из системы.
  • ASUS Turbo Key после непродолжительной настройки превращает кнопку включения компьютера в кнопку, которая осуществляет небольшой разгон системы при её нажатии, не прерывая работу приложений.

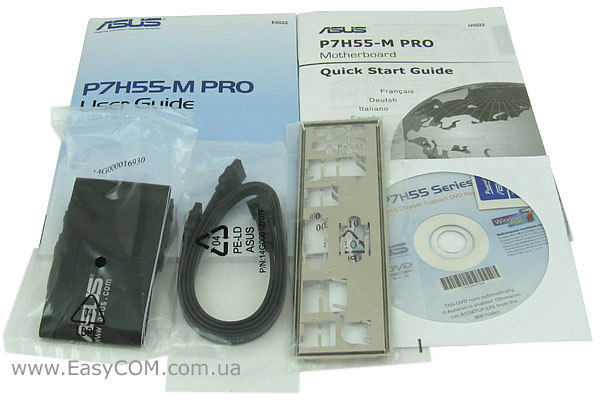

Комплект поставки материнской платы ASUS P7H55-M PRO включает в себя:

  • Руководство пользователя;
  • Два SATA-кабеля;
  • Кабель UltraDMA 133/100;
  • Заглушку задней панели;
  • Диск с драйверами и утилитами.

Комплект поставки не назовёшь богатым, однако он вполне типичен для бюджетного продукта и в нём есть всё необходимое для установки и организации работы системы.

Печатная плата ASUS P7H55-M PRO выполнена в формате MicrоATX на текстолите тёмно-коричневого цвета. К расположению элементов на ней нет никаких претензий – они расположены крайне удачно на краях платы, поэтому подключение разъёмов вряд ли доставит неудобства пользователю, и при этом провода не будут препятствовать циркуляции воздуха даже внутри тесного корпуса.

К положительным сторонам рассматриваемой материнской платы можно отнести тот факт, что при установке длинной видеокарты с двухслотовой системой охлаждения, монтаж модулей оперативной памяти происходит без сложностей, а так же не перекрывается ни один из портов SATA, какой бы массивной ни была видеокарта.

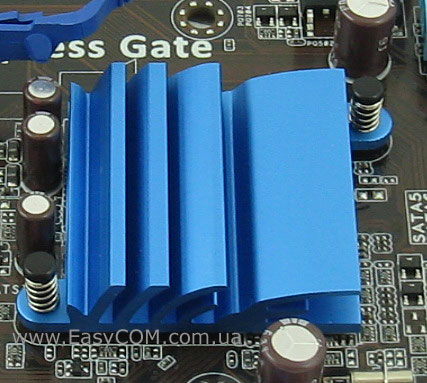

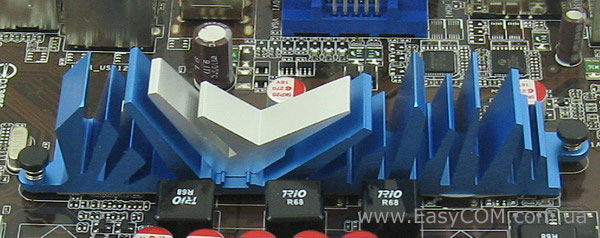

Система охлаждения материнской платы ASUS P7H55-M PRO состоит из небольшого алюминиевого радиатора на чипсете и фирменного радиатора необычной формы на MOSFET. Тепловыделение этих узлов находится на среднем уровне, и даже таких сравнительно небольших радиаторов вполне достаточно для их эффективного охлаждения.

Всего на материнской плате расположено 6 портов SATA, причём 4 из них реализовано на базе чипсета Intel H55 Express, а 2 – на базе контроллера JMicron JMB368. На базе этого же контроллера реализован один порт UltraDMA 133/100/66/33, поддерживающий подключение до двух устройств. Организовать RAID-массив из жестких дисков без покупки отдельного контроллера, к сожалению, не получится, что немного ограничивает сферу применения ASUS P7H55-M PRO.

Набор слотов расширения представлен одним полноценным разъемом PCIe x16, одним PCIe x1, а также двумя обычными PCI-слотами. При подаче питания на материнскую плату между ними загорается зелёный светодиод. Отметим удачное расположение слота PCIe x1 над PCIe x16, ведь он остаётся свободным вне зависимости от того какая видеокарта установлена в системе. В общем, набор слотов для расширения можно назвать удачным и большинству пользователей его будет вполне достаточно, хотя, возможно, некоторым было бы предпочтительнее увидеть слот PCIe x4 вместо второго слота PCI.

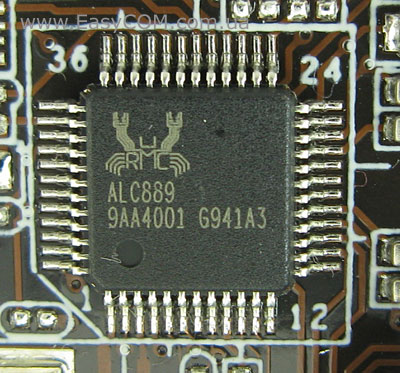

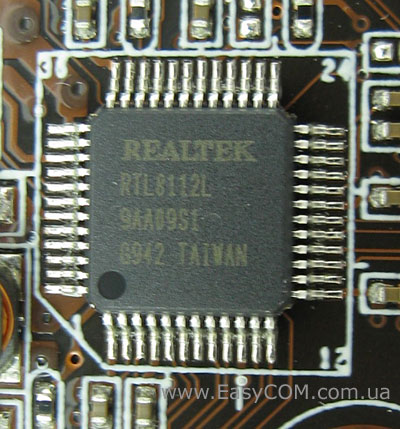

Слева от слотов расширения распаяны гигабитный сетевой контроллер Realtek 8112L, а чуть ниже под ним 8-канальный звуковой кодек Realtek ALC889 High-Definition Audio.

Для обеспечения питания процессора используется 8-контактный разъём, что вместе с 6-фазной (4+2) схемой стабилизации питания, должно обеспечить надёжное и стабильное питание двух- и четырёхъядерных процессоров даже с учётом небольшого разгона. Если соответствующий 8-контактный кабель не предусмотрен в блоке питания, можно использовать и 4-контактный кабель питания. Отметим, что ASUS P7H55-M PRO отличается от модели ASUS P7H55D-M PRO, стоящей на ступеньку выше, в первую очередь тем, что в последней используются лишь твердотельные конденсаторы, что повышает стабильность питания системы и позволяет ASUS P7H55D-M PRO соответствовать концепции ASUS Extreme Design.

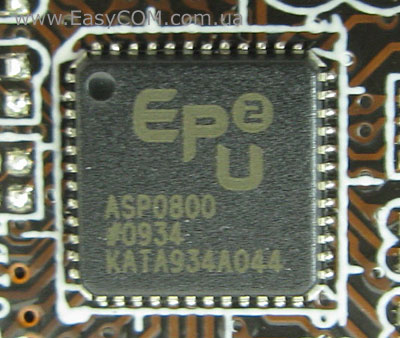

Отдельного упоминания достойна поддерживаемая материнской платой технология ASUS EPU-Engine, которая оптимизирует энергопотребление процессора, позволяя достичь максимальной эффективности и экономичности в процессе эксплуатации.

Набор портов на задней панели реализован следующим образом:

  • 1 x PS/2 для клавиатуры;
  • 1 x DVI;
  • 1 x VGA;
  • 1 x HDMI
  • 1 x LAN (RJ45) порт;
  • 1 x оптический S/PDIF выход;
  • 6 x USB 2.0/1.1;
  • 6 аудио разъёмов.

Несомненно, радует наличие 3-х портов для вывода изображения, которые можно будет задействовать при установке процессора со встроенным графическим ядром, и это расширяет сферу применения материнской платы ASUS P7H55-M PRO. Следует учитывать отсутствие разъёма IEEE1394, а также тот факт, что мышку можно подключить только к USB-разъему.

К материнской плате ASUS P7H55-M PRO можно подключить еще два корпусных вентилятора, помимо процессорного кулера, что поможет улучшить вентиляцию.
