Обзор и тестирование материнской платы ASUS P9D WS на чипсете Intel C226 Express

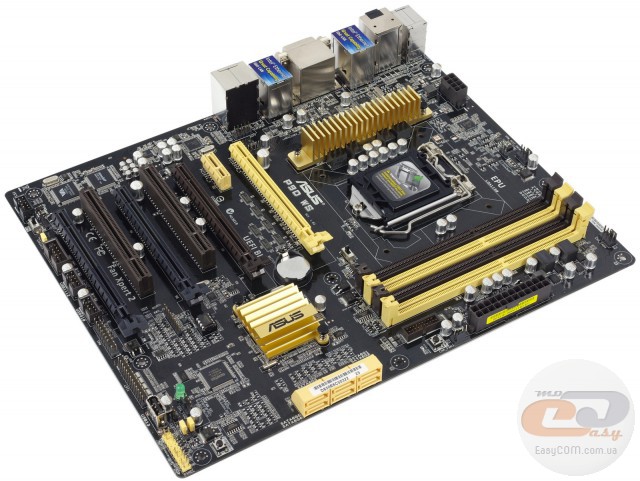

Материнская плата ASUS P9D WS, о которой и пойдет речь в данном материале, предназначена для сборки рабочих станций начального уровня. Благодаря используемому чипсету Intel C226 Express она поддерживает не только процессоры Intel Core, Pentium, Celeron четвертого поколения, но и Intel Xeon E3-1200 v3 для разъема Socket LGA1150.



ASUS P9D WS

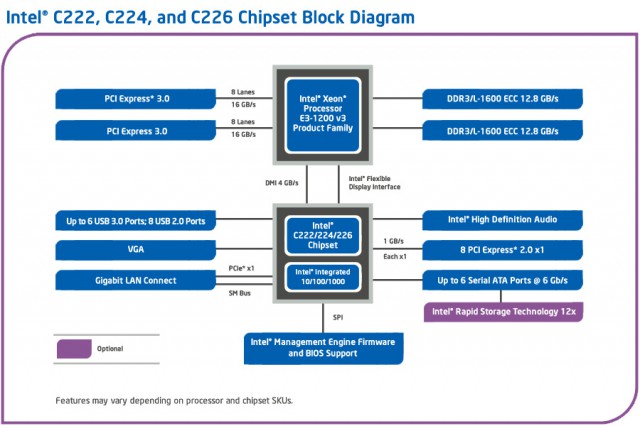

Чипсет Intel C226 Express является старшим в своей линейке. По своим функциональным особенностям он очень похож на хорошо вам знакомый Intel Z87 Express. Ключевыми его особенностями, помимо возможности работать с озвученными выше процессорами, является поддержка 6-ти портов SATA 6 Гбит/с и 14-ти портов USB, 6 из которых соответствуют стандарту USB 3.0. Также отметим поддержку технологий, актуальных для рабочих станций, которые отсутствуют у Intel Z87 Express, а именно: Intel Trusted Execution, Intel vPro, Intel Rapid Storage enterprise, Intel Node Manager и Intel Standard Manageability. Последней по списку, но далеко не по значимости, является возможность Intel C226 Express работать с интегрированным в процессор графическим ядром, чего, к примеру, лишены младшие Intel C222 Express и С224 Express. Благодаря специальному драйверу для Intel HD Graphics P4600 (Intel Xeon), сертифицированному для работы с приложениями от компаний Autodesk, Adobe, SolidWorks и Siemens, данная особенность позволит обойтись без покупки дискретной видеокарты в рабочих станциях начального уровня.

Однако давайте перейдем непосредственно к обзору ASUS P9D WS и по традиции начнем его с изучения подробных характеристик новинки.



ASUS P9D WS



Спецификация материнской платы ASUS P9D WS:

Производитель

ASUS

Модель

P9D WS (rev 1.03)

Чипсет

Intel C226 Express

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения, Intel Xeon E3-1200 v3

Частота используемой памяти

1600 / 1333 МГц

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

Слоты расширения

3 x PCI Express 3.0 x16

x16

x8+x8

x8+x4+х4

1 x PCI Express 2.0 x16 (в режиме x4)

1 x PCI Express 2.0 x1

2 x PCI

Дисковая подсистема

Чипсет Intel C226 Express поддерживает:

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

2 x Intel WGI210AT (10/100/1000 Мб/с)

Звуковая подсистема

Кодек Realtek ALC892

8-канальный звук

S/PDIF Out

Питание

1 х 24-контактный разъем питания ATX

2 x 8-контактных разъема питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x DVI-I

2 x LAN (RJ45)

2 x USB 3.0

4 x USB 2.0

1 x Optical S/PDIF out

6 x аудиопортов

1 х PS/2 (для подключения мышки либо клавиатуры)

1 х кнопка USB BIOS Flashback

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х USB 2.0 (тип А) с поддержкой одного устройства USB 2.0

6 x портов SATA 6 Гбит/с

1 x разъем IEEE 1394a

1 х разъем TPM

1 x разъем COM

1 x разъем LPT

1 x коннектор вывода звука на переднюю панель

1 x S/PDIF out

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

1 х кнопка MemOK!

1 х разъем DRCT

1 х кнопка Direct Key

1 x переключатель EPU

1 х переключатель DR_POWER

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 2.0a, SM BIOS 2.6, DMI 2.0, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

1 х набор ASUS Q-Connectors

6 x кабелей SATA

1 х выносная планка с портом COM

1 x выносная планка с двумя портами USB 2.0 и одним IEEE 1394a

1 x диагностический модуль

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

ATX

305 х 245 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки



Все цены на Asus+P9D+WS

Упаковка и комплектация



ASUS P9D WS





ASUS P9D WS



Традиционно для дорогих решений компания ASUS использует коробки с откидывающейся вверх крышкой, под которой находится описание ключевых особенностей и преимуществ модели. Что же касается оформления, то оно выполнено в едином лаконичном стиле с другими фирменными материнскими платами.



ASUS P9D WS



На обратной стороне упаковки размещена фотография новинки с описанием установленных портов и разъемов, а также приведена краткая спецификация изделия.

Однако давайте остановимся подробней на ключевых особенностях ASUS P9D WS:

  • ASUS WorkStation Care – материнская плата обладает расширенной трехлетней гарантией.
  • Ultimate Workstation Design – благодаря поддержке процессоров Intel Xeon и интегрированному в них графическому ядру материнская плата отлично подходит для сборки рабочих станций начального уровня.
  • Support for Multiple Memory Types – ASUS P9D WS поддерживает установку традиционных non-ECC-модулей и более надежных серверных решений с ECC-коррекцией.

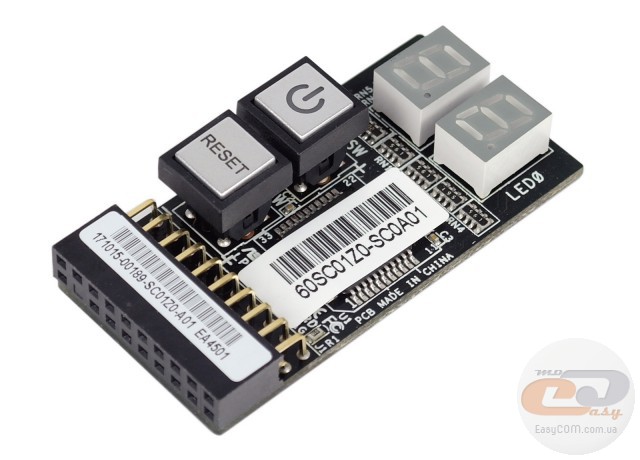

  • G.P. Diagnosis Card – в комплект поставки входит специальный модуль, оснащенный кнопками включения и перезагрузки, а также индикатором POST-кодов.
  • NVIDIA Quadro & AMD FirePro для сборки высокопроизводительных рабочих ПК заявлена поддержка профессиональных видеокарт от компаний AMD и NVIDIA.
  • AMD CrossFireX – устройство поддерживает соответствующую технологию от компании AMD для более широких возможностей по организации графической подсистемы.
  • Dual Intel LAN - два сетевых порта, реализованных при помощи контроллеров от компании Intel, обеспечивают высокую скорость передачи данных с минимальным уровнем задержек.
  • ASUS Dr. Power – это комбинация аппаратных (переключатель и LED-индикатор на материнской плате) и программных инструментов для детектирования и индикации проблем с блоком питания. Она также позволяет следить за уровнем исправности БП и автоматически создает сообщения о неисправностях в его работе, предупреждая о возможном отключении системы.
  • Fan Xpert 2 – интеллектуальная система управления вентиляторами, позволяющая добиться эффективного охлаждения компьютера при минимальном уровне шума.
  • USB 3.0 Boost – для ускорения работы интерфейсов USB 3.0 реализована поддержка протокола UASP.
  • AI Suite III – в комплекте с тестируемой моделью поставляется фирменное ПО, при помощи которого можно производить тонкую настройку ряда параметров системы, не заходя в BIOS.
  • USB BIOS Flashback – обеспечивает обновление прошивки BIOS с флэш-накопителя простым нажатием на соответствующую кнопку, расположенную на интерфейсной панели.
  • Network iControl – при помощи комплектного ПО можно в реальном времени контролировать сетевую активность ПК, а также устанавливать каждой программе приоритеты на доступ к сетевым ресурсам.



ASUS P9D WS





ASUS P9D WS





ASUS P9D WS

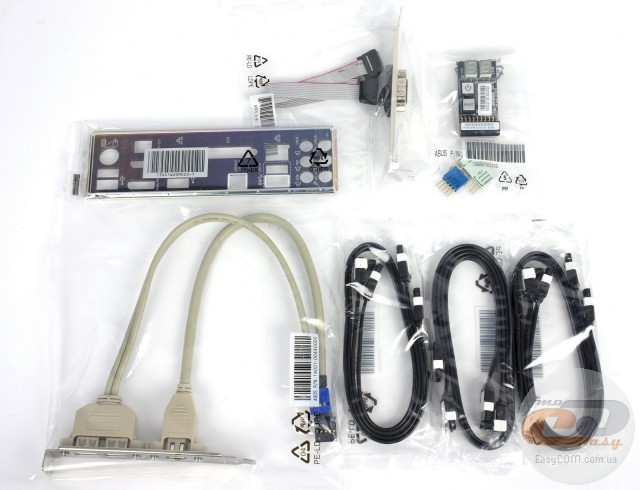

В коробке с материнской платой поставляются:

  • руководство пользователя;
  • брошюра с описанием гарантии;
  • диск с драйверами и утилитами;
  • набор ASUS Q-Connectors;
  • шесть кабелей SATA;
  • выносная планка с портом COM;
  • выносная планка с двумя портами USB 2.0 и одним IEEE 1394a;
  • диагностический модуль;
  • заглушка интерфейсной панели.

Как видим, комплект поставки можно смело назвать очень хорошим. Он полностью соответствует ценовому позиционированию тестируемого решения.

Дизайн и особенности платы



ASUS P9D WS



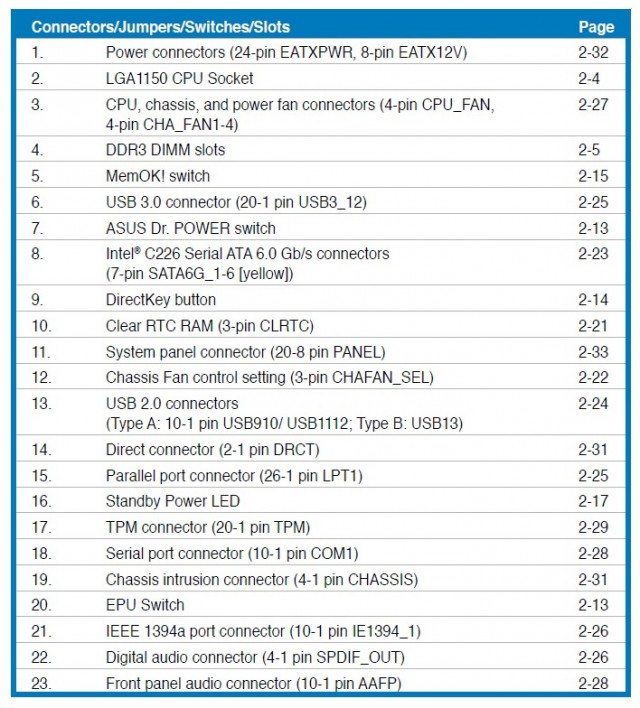

ASUS P9D WS выполнена на печатной плате черного цвета формата ATX. На первый взгляд она практически ничем не отличается от большинства фирменных моделей на основе чипсета Intel Z87 Express. В оформлении радиаторов и слотов расширения все также преобладает черно-желтая цветовая схема.

Что же касается компоновки, то практически все ключевые элементы находятся на оптимальных местах, поэтому никаких проблем со сборкой системы вы не испытаете. Единственным оригинальным ходом стало размещение колодки подключения аудиоразъемов за интерфейсной панелью.



ASUS P9D WS

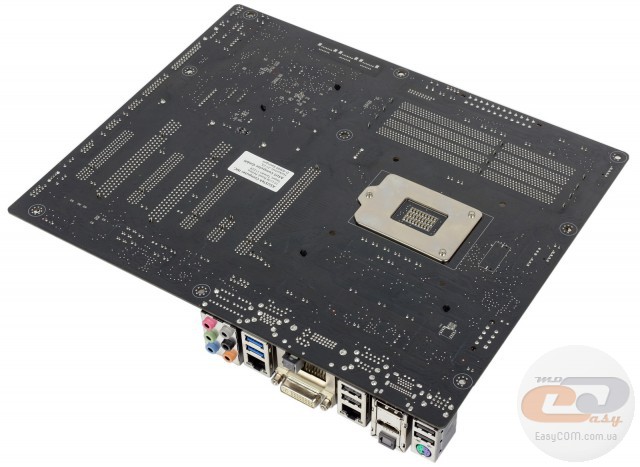

Обратная сторона печатной платы, за исключением опорной пластины процессорного разъема, примечательна разве что пластиковыми клипсами, удерживающими радиаторы системы охлаждения.



ASUS P9D WS

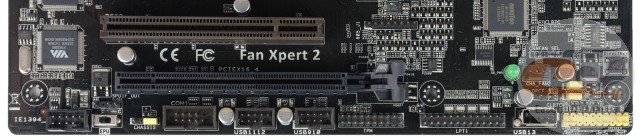

В нижней части новинки расположены следующие разъемы: S/PDIF out; порты IEEE 1394a, COM, LPT и TPM; кнопка DirectKey для быстрого перехода в BIOS; разъем DRCT (позволяет подключить дополнительную кнопку для перехода в BIOS и вынести ее, к примеру, на фронтальную панель корпуса), а также колодка подключения разъемов фронтальной панели.

Дополнительно тут находятся две колодки для подключения портов USB 2.0 и разъем USB 2.0, выполненный по типу «А». Всего на плате силами чипсета реализована поддержка девяти портов USB 2.0: пяти внутренних и четырех на интерфейсной панели.

Отдельно отметим переключатель «EPU», который отвечает за активацию режима энергосбережения.



ASUS P9D WS

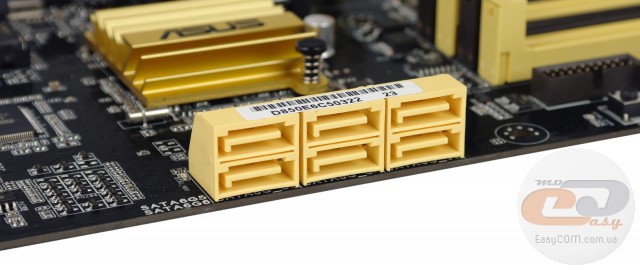

Возможности организации дисковой подсистемы представлены шестью портами SATA 6 Гбит/с, которые расположены параллельно поверхности текстолита. Работа всех интерфейсов обеспечена силами набора системной логики Intel C226 Express. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.



ASUS P9D WS

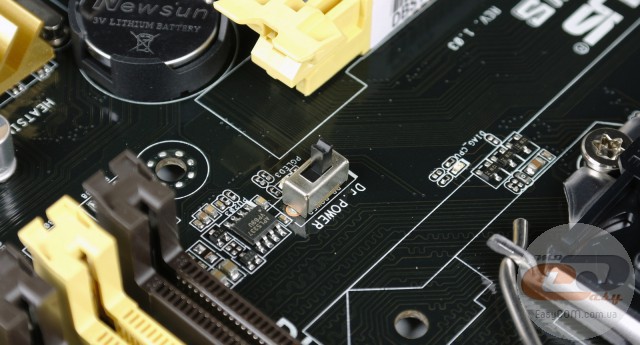

Отдельно отметим переключатель DR_POWER, который отвечает за активацию функции ASUS Dr.Power, позволяющей мониторить уровень исправности БП и оперативно информировать пользователя в случае обнаружения проблем в его работе.



ASUS P9D WS

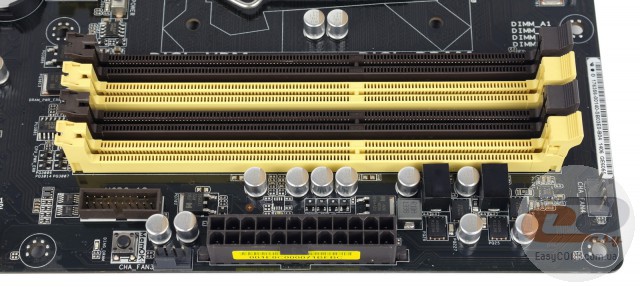

Системная плата ASUS P9D WS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах до 1600 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач. Также отметим наличие кнопки MemOK!, которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы.

Отдельно напомним, что в случае установки процессора Intel Xeon будет доступна работа с ECC-модулями оперативной памяти.

Колодка для подключения выносной панели с портами USB 3.0 по традиции также расположена на правой стороне печатной платы. Всего новинка может похвастать поддержкой четырех портов USB 3.0: двух внутренних и двух на интерфейсной панели. Все они функционируют благодаря чипсету.



ASUS P9D WS





ASUS P9D WS

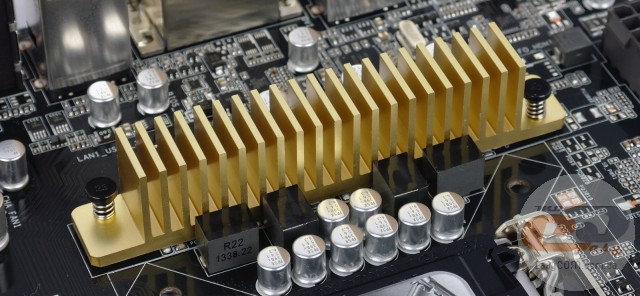

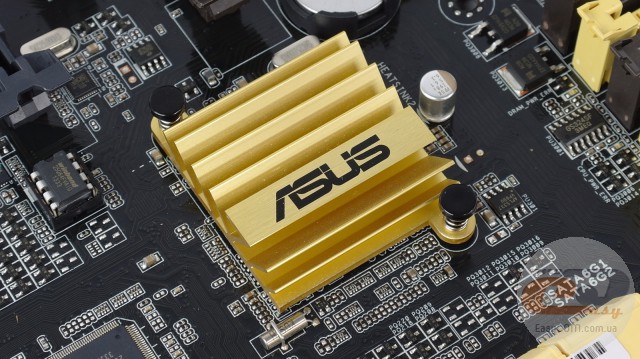

Система охлаждения рассматриваемой платы состоит из двух основных алюминиевых радиаторов: один накрывает микросхему чипсета, тогда как другой предназначен для охлаждения элементов подсистемы питания процессора. Как мы уже говорили, оба радиатора закреплены при помощи пластиковых подпружиненных клипс, что, учитывая очень низкий уровень TDP чипсета в пределах 4,1 Вт, не должно негативно сказаться на эффективности охлаждения.

В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 31,5°C;
  • радиаторы охлаждения элементов подсистемы питания процессора – 34,8°C.

Полученные результаты можно смело охарактеризовать, как хорошие.



ASUS P9D WS





ASUS P9D WS

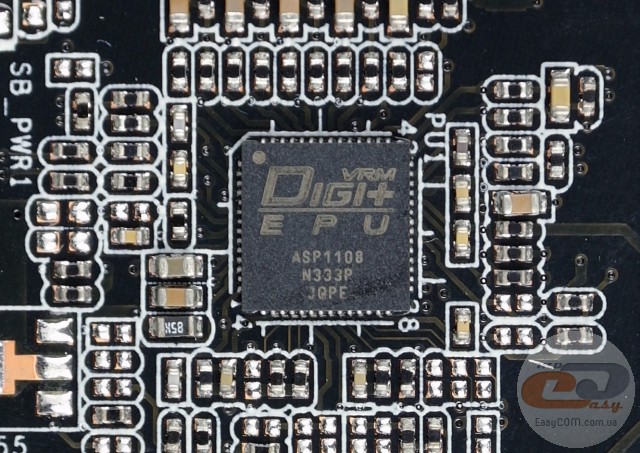

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1108 со встроенной системой управления энергопотреблением DIGI+. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.



ASUS P9D WS



Для расширения функциональности материнской платы ASUS P9D WS имеется в распоряжении семь слотов:

  1. PCI Express 3.0 x16 (в режиме х16 либо х8);
  2. PCI Express 2.0 x1;
  3. PCI Express 3.0 x16 (в режиме х8 либо х4);
  4. PCI;
  5. PCI Express 3.0 x16 (в режиме х4);
  6. PCI;
  7. PCI Express 2.0 x16 (в режиме х4).

Как видим, в наличии отличные возможности, обеспечиваемы поддержкой разнообразных разъемов. При этом пользователь сможет организовать мощную графическую подсистему для работы (с использованием профессиональных видеокарт NVIDIA Quadro или AMD FirePro) или для игр (применяя традиционные модели серий NVIDIA GeForce или AMD Radeon). Также по достоинству можно оценить и наличие двух разъемов PCI, которые определенно будут востребованы в определенных кругах пользователей ASUS P9D WS.

ASUS P9D WS

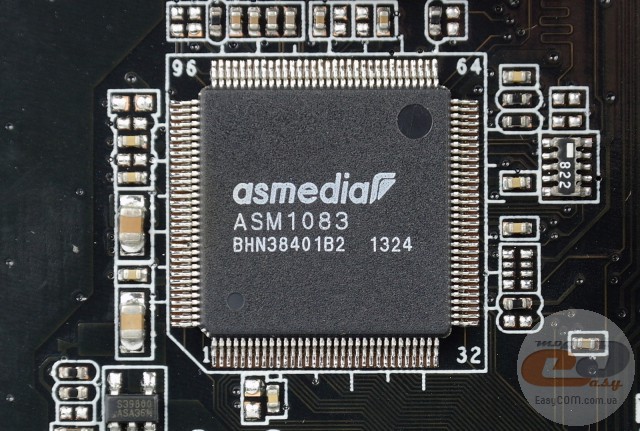

Несмотря на тот факт, что чипсет Intel C226 Express предназначен для рабочих станций, он не поддерживает шину PCI. Поэтому для организации корректного функционирования двух соответствующих слотов используется мост PCIE-PCI, основанный на контроллере ASMedia ASM1083.



ASUS P9D WS



Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, DisplayPort и DVI-I. Переключение между ними осуществляется силами микросхемы Parade PS8201A.



ASUS P9D WS



Интерфейс IEEE 1394a реализован при помощи контроллера VIA VT6308S.



ASUS P9D WS

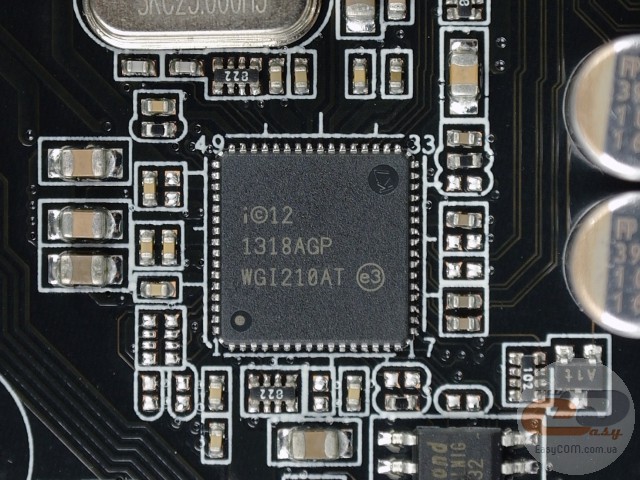

Для поддержки сетевых соединений служат два гигабитных LAN-контроллера Intel WGI210AT.

ASUS P9D WS

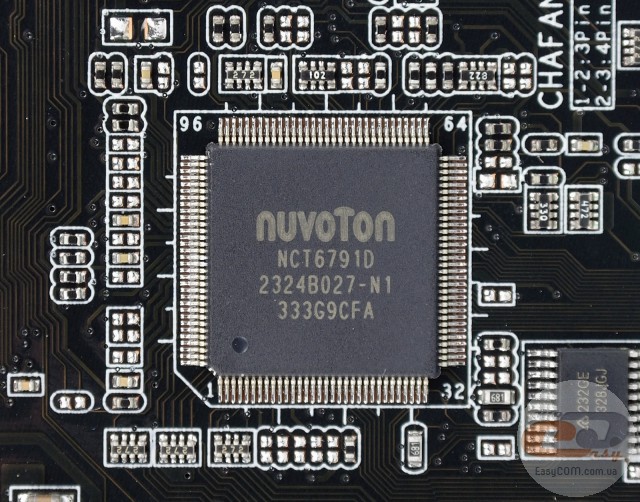

Возможности Multi I/O обеспечены микросхемой NUVOTON NCT6791D, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

ASUS P9D WS

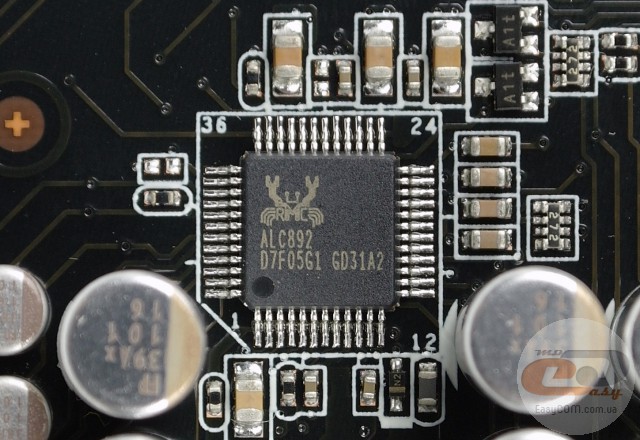

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC892, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

ASUS P9D WS

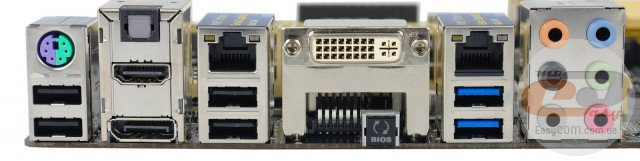

Интерфейсная панель модели ASUS P9D WS включает в себя следующие порты:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x DVI-I;
  • 2 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 1 x Optical S/PDIF out;
  • 6 x аудиопортов;
  • 1 х PS/2 (для подключения мышки либо клавиатуры);
  • 1 х кнопка USB BIOS Flashback.

Подобная конфигурация является достаточно сбалансированной, поскольку в наличии есть все наиболее востребованные видеовыходы, достаточное количество портов USB, два сетевых интерфейса, а также удобное подключение многоканальной акустики и кнопка USB BIOS Flashback, которая существенно упрощает процесс обновления прошивки BIOS. Отдельно напомним о наличии двух комплектных планок, которые позволяют дополнительно вынести на интерфейсную панель системного блока два порта USB 2.0, один IEEE 1394a и один COM.

ASUS P9D WS

ASUS P9D WS

У ASUS P9D WS имеются достаточно широкие возможности для организации охлаждения внутри системного корпуса. В наличии пять 4-контактных разъемов для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, в то время как четыре других предназначены для системных вертушек.

UEFI BIOS



ASUS P9D WS

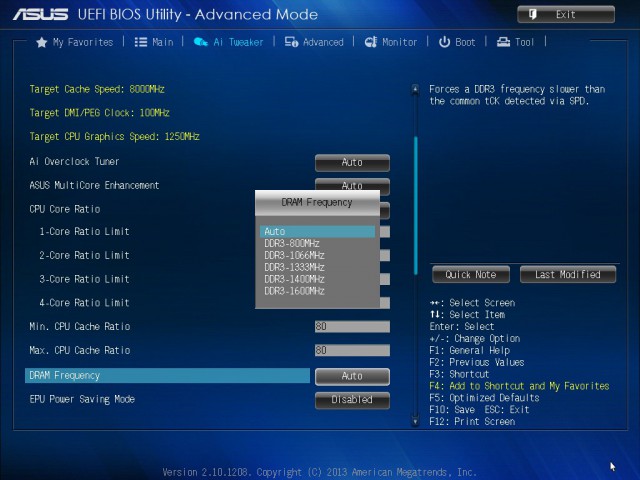

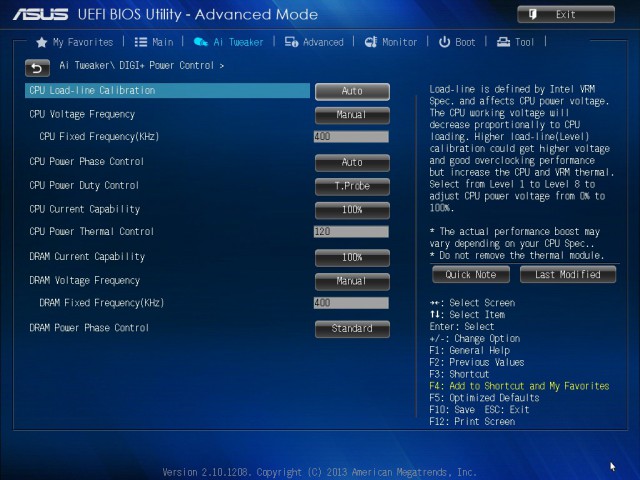

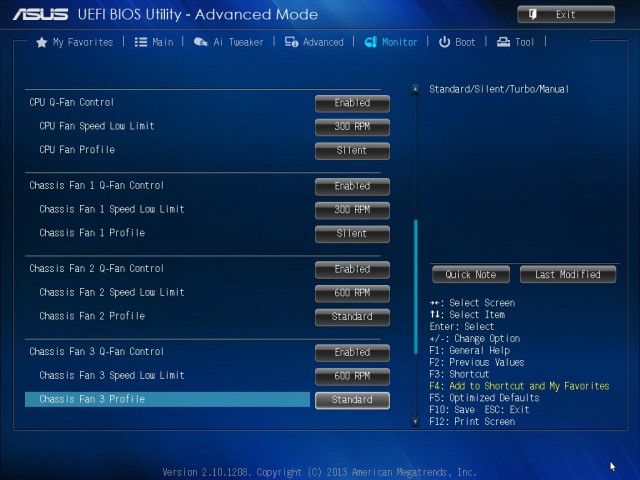

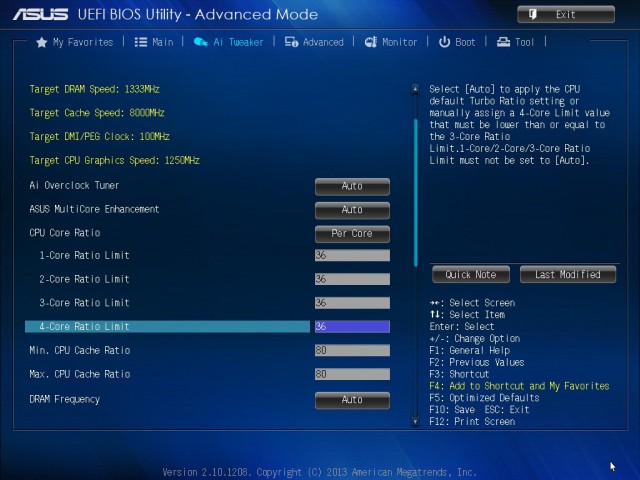

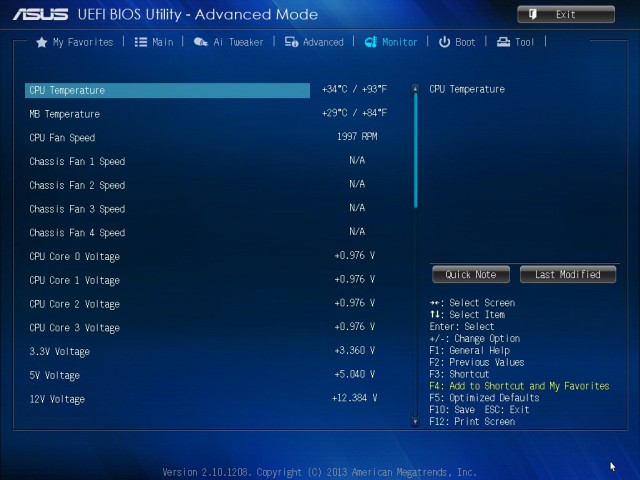

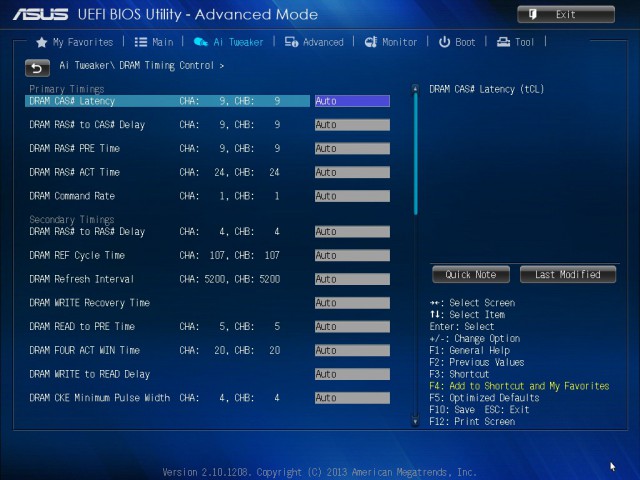

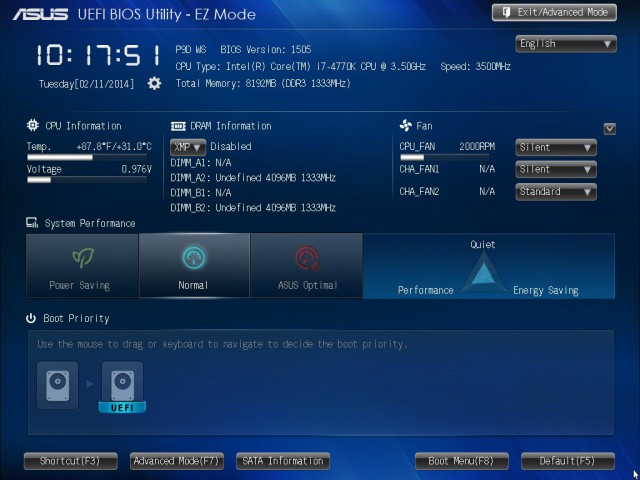

Материнская плата ASUS P9D WS использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. На главном экране UEFI BIOS отображается мониторинг температур и напряжений на линиях блока питания и процессора. Также в этом разделе можно посмотреть версию BIOS, модель процессора и объем установленной оперативной памяти.
