Обзор и тестирование материнской платы ASUS P9X79

В данном материале мы рассмотрим одного из решений линейки материнских плат ASUS, построенных на базе чипсета Intel X79 Express. ASUS P9X79 является одним из относительно недорогих решений линейки P9X79, т.к. более доступной является лишь материнская плата с дополнительной приставкой LE (ASUS P9X79 LE), которая попадает в разряд еще более «облегченных» плат. Старшие модели продаются дороже на 60-160$ и отличаются увеличенным количеством разъемов PCI-E x16, SATA 6Gb/s, расширенным комплектом поставки, а в DELUXE версии поддержкой беспроводных интерфейсов Wi-Fi и Bluetooth. Но ASUS P9X79 конкурирует в секторе плат, рассчитанных на более массового пользователя, поэтому отсутствие этих функций вполне оправданно.

ASUS P9X79

Спецификации материнской платы ASUS P9X79:

Производитель

ASUS

Модель

P9X79

Чипсет

Intel X79 Express

Процессорный разъем

Socket LGA2011

Поддерживаемые процессоры

Процессоры Intel Core i7 второго поколения (Sandy Bridge-E)

Используемая память

DDR3 2400(O.C.)/2133(O.C.)/1866/1600/1333/1066

Поддержка памяти

8 x 240-контактных DIMM четырехканальной архитектуры до 64 ГБ

Слоты расширения

2 x PCI Express 3.0 x16

1 x PCI Express 3.0 x8

x16+x16

x16+x8+x8

2 x PCI Express 2.0 x1

1 х PCI

Дисковая подсистема

Чипсет Intel X79 Express поддерживает:

4 x SATA 3.0 Гб/с;

2 x SATA 6.0 Гб/с,

поддержка SATA RAID 0, 1, 5, 10

Чип ASMedia ASM1061 поддерживает:

1 x Power eSATA 6.0 Гб/с;

1 x eSATA 6.0 Гб/с.

LAN

Гигабитный сетевой контроллер Intel WG82579V

Звуковая подсистема

Realtek ALC892, 8-канальный High-Definition Audio кодек поддерживает внутренний порт S/PDIF

IEEE 1394

1 х IEEE 1394a на основе контроллера VIA 6315N (интерфейсная панель)

Питание

24-контактный разъем питания ATX

8-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор на MOSFET

Алюминиевый радиатор южного моста

Разъемы для вентиляторов

2 x разъема подключения вентиляторов CPU (4-контактный)

4 x разъема подключения системных вентиляторов (4-контактный )

Внешние порты I/O

1 x PS/2 порт для клавиатуры/мыши

4 x USB 3.0

6 x USB 2.0 (один порт можно использовать для перепрошивки BIOS)

1 x Power eSATA 6.0 Гб/с

1 x eSATA6.0 Гб/с

1 x IEEE 1394a

1 x LAN (RJ45)

1 x оптический S/PDIF

1 x кнопка для загрузки BIOS с флэш-накопителя

6 x Аудио портов

Внутренние порты I/O

4 x USB 2.0 (до восьми дополнительных)

4 x SATA 3.0 Гб/с

2 x SATA 6.0 Гб/с

1 х TPM

1 x S/PDIF выход

1 x COM порт

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x кнопка MemOK!

1 x джампер очистки CMOS

1 x TPU

1 x EPU

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

BIOS

64 Мб ПЗУ

UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.6, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Комплектация

руководство пользователя;

инструкция по установку CPU в Socket LGA2011;

брошюра с описание гарантии;

диск с драйверами и утилитами;

2 x кабеля SATA 3.0 Гб/с;

2 x кабель SATA 6.0 ГБ/с;

1 х 2-in-1 ASUS Q-Connector kit;

1 х ASUS SLI мост;

заглушка интерфейсной панели.

Форм-фактор,

размеры, мм

ATX

305 x 244

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на Asus+P9X79

Упаковка и комплектация

ASUS P9X79

Упаковка материнской платы ASUS P9X79 выполнена в стиле соответствующем этой серии плат, который характеризуется черно-желтыми цветами и откидывающейся крышкой. Также на передней части коробки ярлыками отмечены фирменные технологии, расширяющие функциональность данной платы:

  • Dual Intelligent Processors 3 – третье поколение чипов TPU (TurboV Processing Unit) и EPU (Energy Processing Unit) , управляющие соответственно системой автоматического разгона и энергосбережением. А новая версия системы питания DIGI+ содержит в себе два отдельных стабилизатора для модулей памяти, для более точной подстройки системной памяти.
  • 8 слотов памяти DIMM – поддержка до 64 ГБ оперативной памяти, используя 8 DIMM разъемов с поддержкой 4-канального режима работы памяти.
  • Easy BIOS flashback – очень удобная и практичная функция обновления BIOS, позволяющая даже не запускать компьютер для этой операции. Достаточно лишь вставить USB-флэшку в специальный порт, удержать нажатой кнопку BIOS на панели ввода/вывода материнской платы, и произойдет его автоматическое обновление.
  • USB 3.0 Boost – с помощью специального протокола UASP (USB Attached SCSI Protocol) и фирменной утилиты от ASUS, данная функция позволит повысить скорость портов USB 3.0 до 170%.

Здесь же логотипы на упаковке говорят нам о поддержке технологий NVIDIA SLI, AMD CrossFireX, PCIe 3.0 и готовности использовать ASUS P9X79 с операционной системой Windows 8. Также компания ASUS не забывает нас проинформировать о том, что в данной материнской плате применяется удобный в использовании и поддерживающий управления мышью - UEFI BIOS.

ASUS P9X79

При откидівании крышки коробки, мы сразу можем увидеть под защитной пленкой нашу материнскую плату, а на нижней стороне крышки присутствует упоминания о технологиях, примененных в данном продукте. Среди неупомянутых:

  • Fan Xpert+ - автоматическая регулировка скорости вращения процессорного и корпусных вентиляторов для обеспечения максимального баланса между производимым шумом и охлаждением системы.

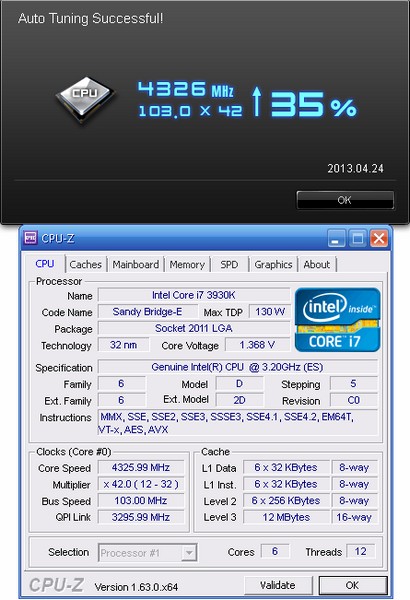

  • Auto Tuning – система автоматического разгона процессора.

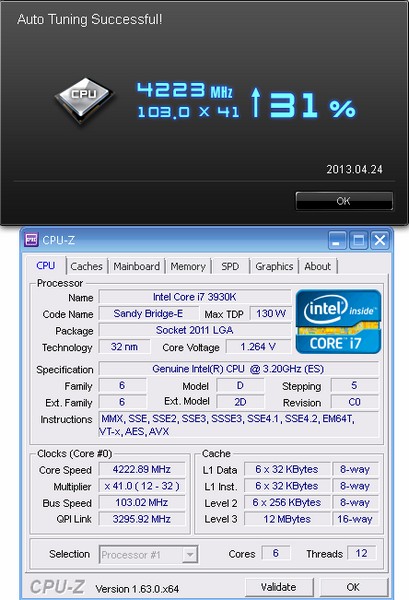

  • AI Suite II – программный комплекс, состоящий из нескольких утилит, с помощью которого можно управлять энергосбережением, вентиляторами, изменять напряжение, производить разгон и отслеживать состояние системы.
  • DTS UltraPC II – технология, направленная на улучшение качества пространственного звука, используя обычные стереосистемы.
  • DTS Connect – система кодирования звука в формат DTS с последующим его выводом через S/PDIF, которая, состоит из компонентов DTS Neo: PC и DTS Interactive для создания виртуального многоканального звука, кодировки аудиопотоков и вывода их на внешний декодер.

ASUS P9X79

На задней стороне упаковки производитель снова сообщает нам о технологиях, применяемых в данном продукте. Также присутствует подробное описание разъемов панели ввода/вывода и некоторых основных разъемов на самой плате, что может быть полезно рядовому пользователю при выборе или в процессе эксплуатации.

ASUS P9X79

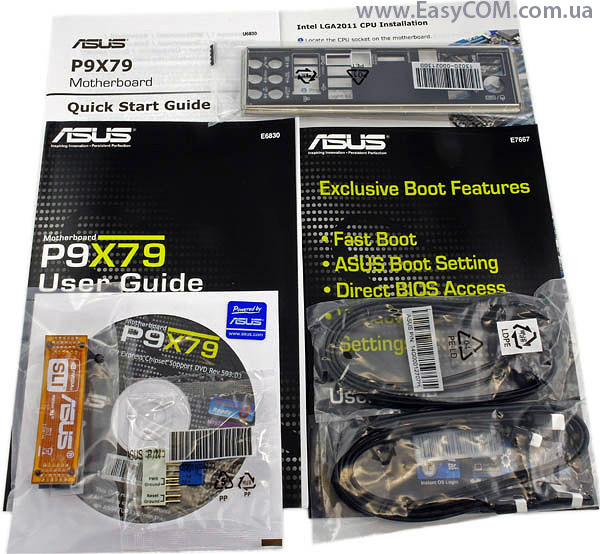

Комплектация материнской платы ASUS P9X79 вполне достаточная и состоит из:

  • руководства пользователя;
  • руководства по быстрому старту;
  • инструкции по установке CPU в Socket LGA2011;
  • руководства по настройке параметров загрузки и использования функции DirectBIOS (функция позволяющая заходить в BIOS без нажатия кнопки “Del” во время инициализации оборудования);
  • диск с драйверами и утилитами;
  • 2 x кабелей SATA 3.0 Гб/с;
  • 2 x кабелей SATA 6.0 ГБ/с;
  • Набора коннекторов для подключения передней панели;
  • SLI-моста;
  • заглушки интерфейсной панели.

Материнская плата ASUS P9X79 содержит все необходимые для сборки системы компоненты, хотя и не отличается в этом плане от облегченной модели ASUS P9X79 LE.

Дизайн и особенности платы

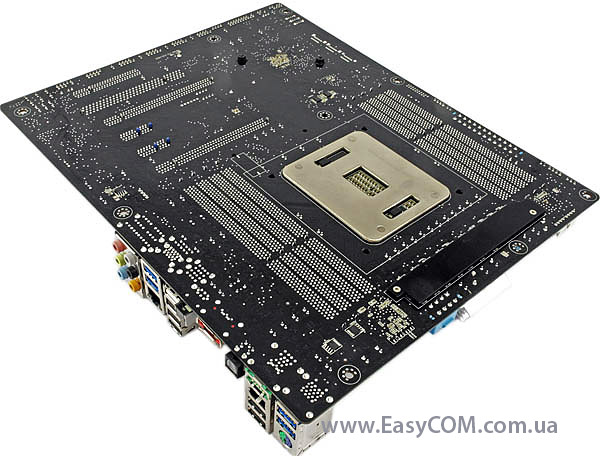

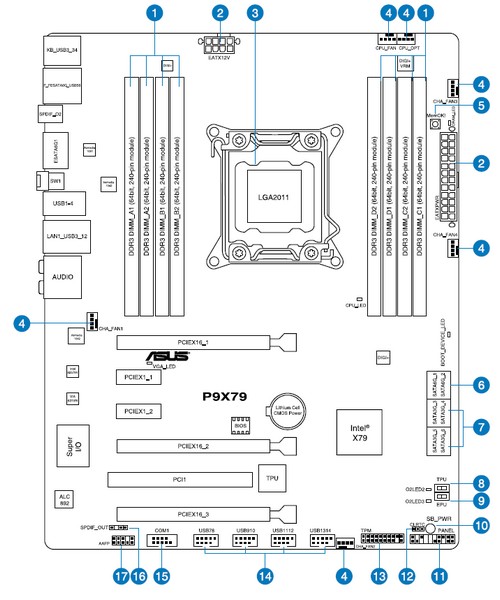

ASUS P9X79

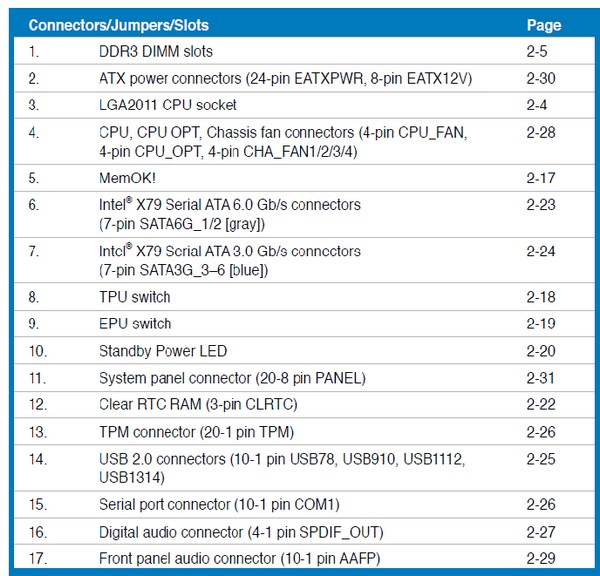

Цветовая гамма ASUS P9X79 состоит из текстолита черного цвета, белых и синих разъемов - типична для данной серии плат. Она выглядит достаточно строго и не вызывает путаницы в разъемах подключения. При установке двух видеокарт у нас перекрывается доступ к одному из двух слотов PCIe x1, а также единственному слоту PCI, что может вызвать затруднения у тех пользователей, которые используют устройства с этим интерфейсом. Но один из слотов PCIe x1 все же останется свободным и при острой необходимости пользователь может приобрести плату расширения с более современным интерфейсом. Разъемы DIMM расположены по обеим сторонам вдоль процессорного разъема. Они имеют фиксаторы лишь в верхней части, что исключает случай блокировки защелок длинной видеокартой.

Порты SATA повернуты параллельно текстолиту платы, тем самым, длинные видеокарты не будут препятствовать доступу к ним. 24-контактный и 8-контактный разъемы питания расположены в привычных для них местах и не вызовут трудностей при подключении. Подключение вентиляторов осуществляется с помощью двух коннекторов для процессорного кулера и четырех для дополнительных систем охлаждения. Все они равномерно расположены по периметру платы, что не вызовет неудобств при подключении вентиляторов в корпусе.

На верхней части интерфейсной панели есть наклейки, напоминающие пользователям о том, к каким из портов рекомендуется подключать USB клавиатуру и мышку, и что сетевой контроллер материнской платы поддерживает скорость - 1 Гбит/с.

ASUS P9X79

Также по всей плате расположены светодиодные индикаторы, отвечающие за то или иное устройство, подключенное к материнской плате. Они последовательно загораются во время POST-инициализации (Power-on Self Test - самотестирование после включения), оповещая пользователя о том, все ли модули функционируют нормально. В противном случае будет проще разобраться с проблемой по светодиоду, который не погас после запуска.

ASUS P9X79

На обратной стороне материнской платы ASUS P9X79 установлена усиливающая пластина разъема Socket LGA2011. Также имеется усиливающая пластина радиатора, установленного на силовых элементах, и в то же время выполняющая функцию дополнительного радиатора.

ASUS P9X79

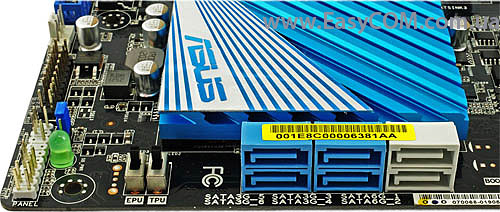

Как уже упоминалось, порты SATA повернуты в сторону, что облегчает их использование при установке длинных видеокарт. Два из портов белого цвета имеют поддержку SATA 6 Гбит/с, остальные четыре соответствуют стандарту - SATA 3 Гбит/с. На их базе можно организовывать RAID-массивы следующих спецификаций: SATA RAID 0, RAID 1, RAID 5 и RAID 10. Слева от портов SATA расположились переключатели управления разгоном и энергосбережением TPU и EPU. На нижнем краю платы расположены: контакты подключения передней панели, индикатор подачи питания на плату, перемычка сброса BIOS и разъем TPM (Trusted Platform Module – модуль, который помогает создать дополнительную безопасность сети и обеспечить безопасное создание ключей шифрования) .

ASUS P9X79

В нижней части материнской платы ASUS P9X79 расположились: цифровой аудио выход S/PDIF (Sony/Philips Digital Interface), колодка подключения звука на переднюю панель корпуса, COM – порт, четыре колодки подключения USB и разъем подключения системного вентилятора.

ASUS P9X79

Правый край материнской платы оборудован двумя 4-контактными разъемами для дополнительных вентиляторов и основным 24-контактным разъемом питания материнской платы. Также производитель установил кнопку MemOK!, которая поможет пользователю при проблемах с работой оперативной памяти, об использовании данной функции подробно описано в руководстве пользователя.

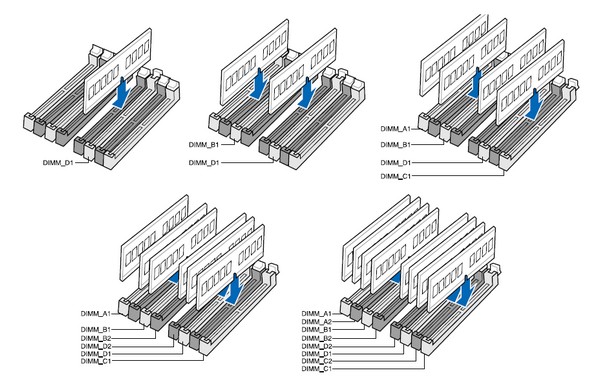

Чипсет Intel X79 Express поддерживает четырехканальный режим работы памяти, исходя из этого, производитель установил восемь разъемов DIMM для установки до 64 ГБ памяти стандарта DDR3. Естественно, для правильной работы многоканального режима необходимо правильно устанавливать модули памяти по следующей схеме:

ASUS P9X79

ASUS P9X79

Что касается слотов PCI-Express 3.0, то в нашем случае их три. Два из них поддерживают 16 линий и еще один 8 линий. По спецификации заявлена поддержка установки видеокарт в режимах NVIDIA Quad-GPU SLI и AMD Quad-GPU CrossFireX. Одиночная видеокарта вставляется в верхний слот, в остальных же режимах работает схема x16+x16 и x16+x8+x8.

ASUS P9X79

ASUS P9X79

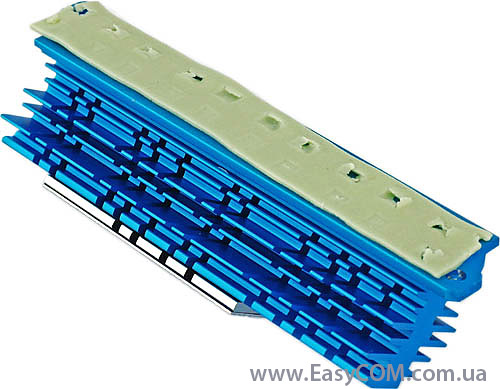

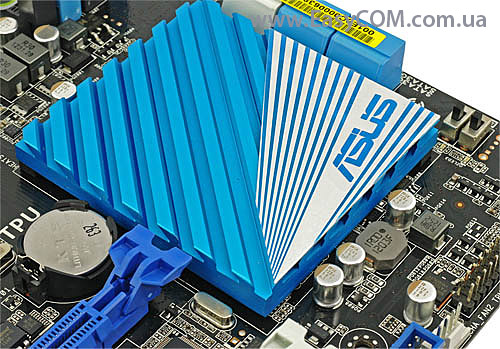

Охлаждение чипсета материнской платы ASUS P9X79 реализовано с помощью плоского алюминиевого радиатора, температура на котором при тестах достигала 39 °C, что является отличным результатом. За охлаждение микросхем MOSFET отвечает радиатор, расположенный над процессорным разъемом, по обыкновению под ним присутствует термоинтерфейс для более равномерного и быстрого отвода тепла. Не стоит забывать об усиливающей пластине с обратной стороны платы, к которой крепится радиатор микросхем питания, она исполняет роль дополнительного охлаждающего элемента.

ASUS P9X79

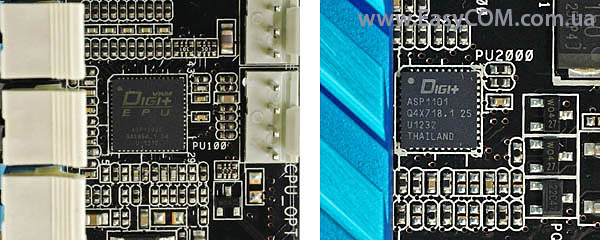

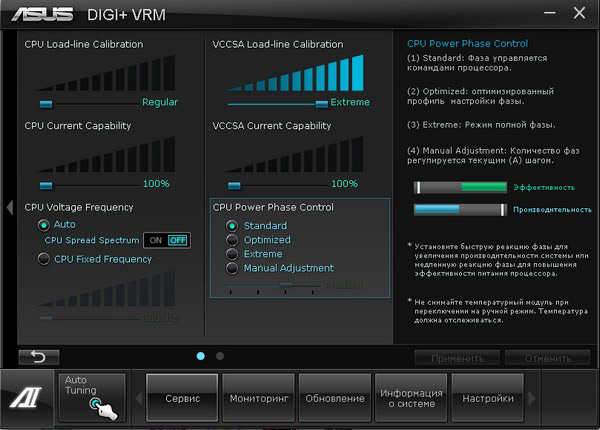

Преобразователь питания основан на ШИМ-контроллере ASP1101 с технологией DIGI+, что говорит о его высокой эффективности и точности. Микросхема ASP1000C отвечает за реализацию функции EPU по энергосбережению и энергоэффективности, отключая фазы питания при простое процессора.

ASUS P9X79

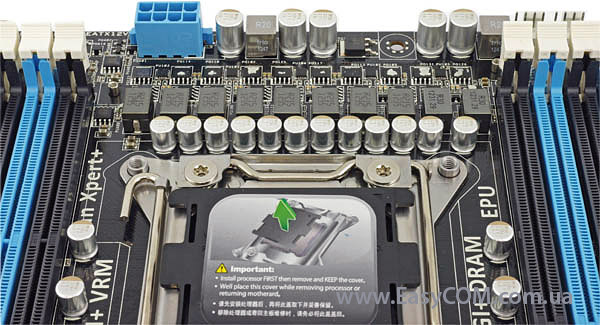

Питание процессора происходит с помощью 10-фазной системы питания. Также на плате имеется 4 фазы для питания восьми разъемов памяти.

ASUS P9X79

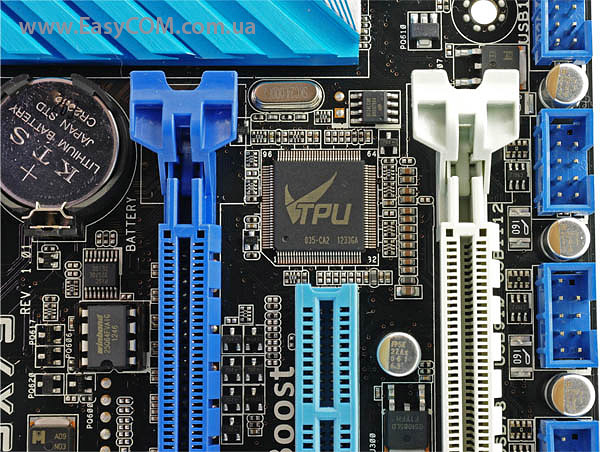

Функция TPU реализована на базе соответствующей микросхемы, распаянной на плате, которая отвечает за систему автоматического разгона.

ASUS P9X79

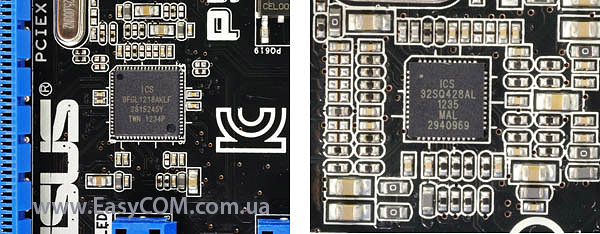

На материнской плате используются тактовые генераторы ICS 9FGL1218AKLF и ICS 32SQ428AL.

ASUS P9X79

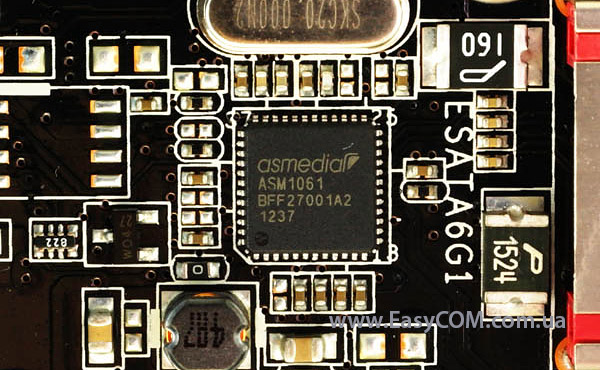

При помощи контроллера ASMedia ASM1061 осуществляется работа портов eSATA 6 Гбит/с, оба из которых выведены на интерфейсную панель материнской платы.

ASUS P9X79

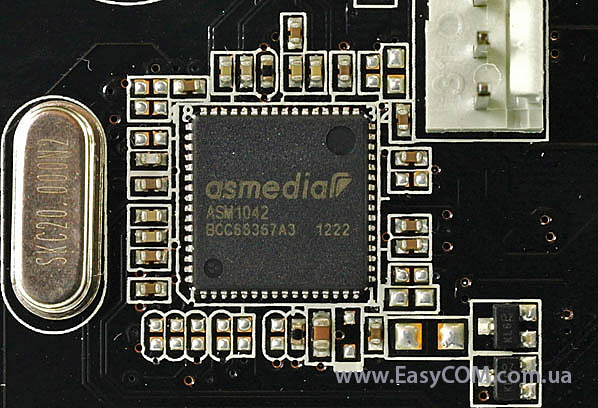

Контроллеров ASMedia 1042 два, оба они отвечают за работу дополнительных портов USB 3.0.

ASUS P9X79

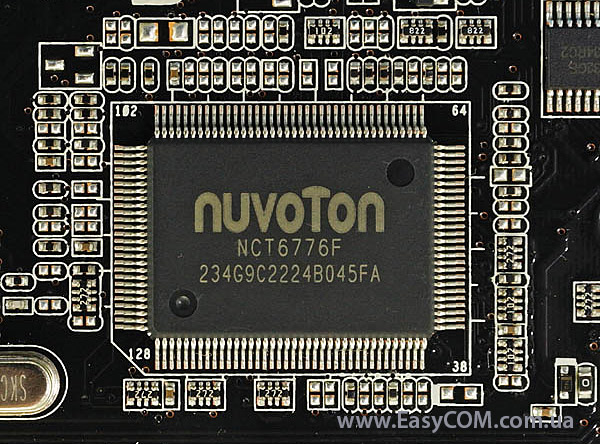

Контроллером ввода/вывода и ответственной за системный мониторинг является микросхема Nuvoton NCT6776F.

ASUS P9X79

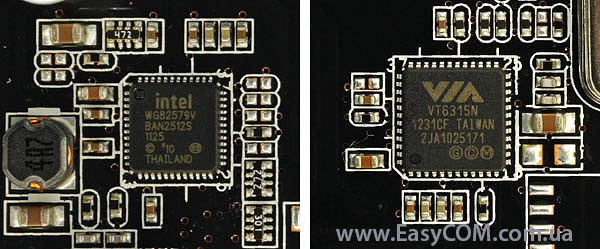

На плате присутствует поддержка IEEE 1394, чью работу обеспечивает микросхема VIA VT6315N. Рядом расположен сетевой контроллер с поддержкой скорости до 1 Гбит/с - Intel WG82579V.

ASUS P9X79

В самом нижнем углу платы распаян звуковой контроллер от компании Realtek Semiconductor Corp. - ALC892.

ASUS P9X79

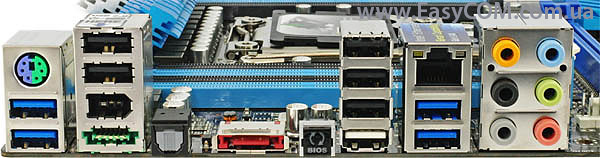

Интерфейсная панель ASUS P9X79 состоит из следующих портов:

  • Один PS/2 для подключения клавиатуры или мыши;
  • Шесть USB 2.0;
  • Четыре USB 3.0;
  • Один IEEE 1394;
  • Два порта eSATA (один с питанием);
  • Один гигабитный сетевой разъём RJ-45;
  • Шесть аудиоразъёмов типа minijack;
  • Один оптический выход S/PDIF Out;
  • Кнопка BIOS (рядом с выделенным белым портом USB 2.0 для прошивки BIOS с устройства, подключенного к нему).

Плата обладает широкими возможностями в плане подключения устройств. Все актуальные разъемы учтены и их количества вполне достаточно. Отдельно можно отметить кнопку прошивки BIOS с флэш накопителя через USB порт белого цвета.

Также стоит выделить окрашенный в зеленый цвет разъем eSATA, обеспечивающий работу устройств с поддержкой функции Power eSATA.

ASUS P9X79

ASUS P9X79

Все разъемы подключения вентиляторов, коих на плате 6 (2 для процессорного кулера и 4 для корпусных вентиляторов) 4-контактные, что позволяет системе более точно и экономично изменять их частоту вращения.

UEFI BIOS

ASUS P9X79

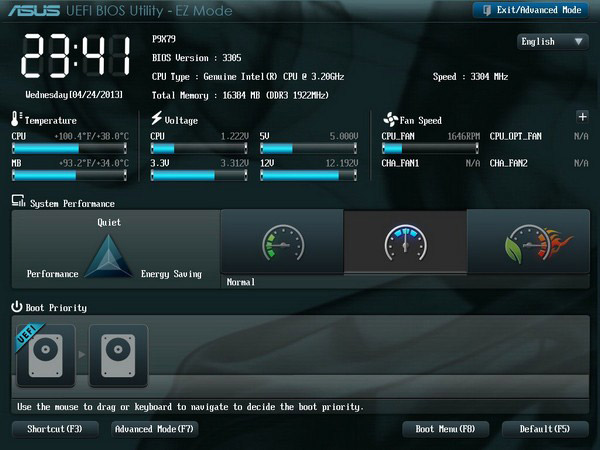

Главное окно BIOS содержит основные параметры системы с указанием процессора и объема памяти. Также здесь показан мониторинг системы в виде частоты вращения вентиляторов, показателей напряжений платы и температур.

ASUS P9X79

Как и положено плате такого уровня, BIOS содержит достаточно гибкие и расширенные настройки разгона системы в ручном режиме.

ASUS P9X79

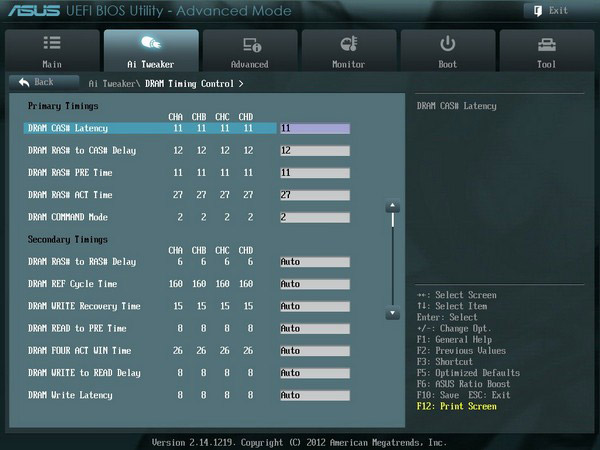

Количества настроек для управления основными и второстепенными задержками памяти также предостаточно.

ASUS P9X79

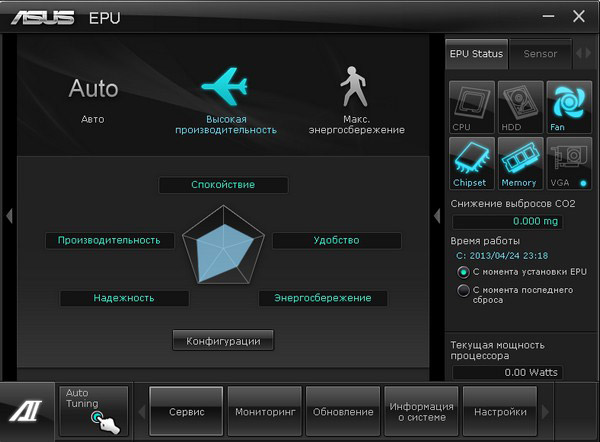

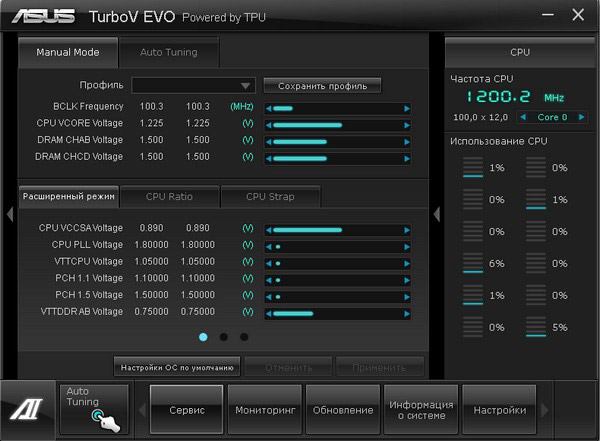

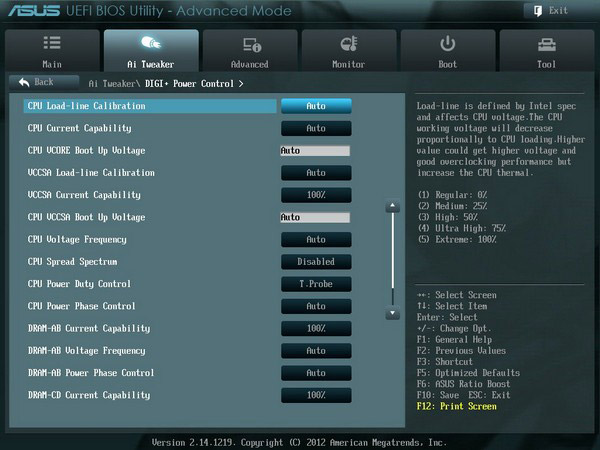

Присутствует отдельное меню, посвященное настройке фирменной системы управления питанием ASUS DIGI+.

ASUS P9X79

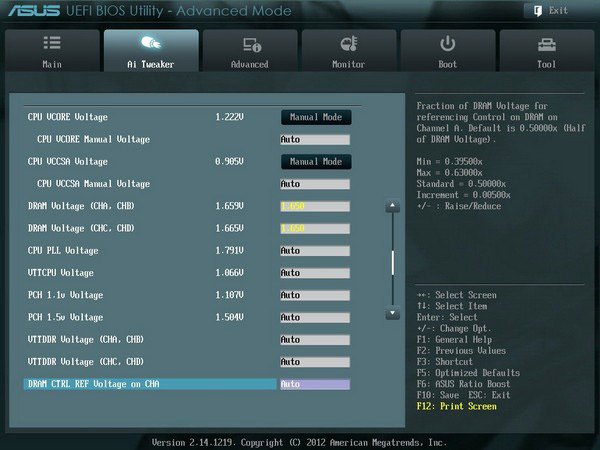

Многие параметры упралвения напряжением питаняи на компонетах доступны для изменения вручную.

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

BLCK Frequency

80 – 300 МГц

0,1

Множитель системной шины, МГц

CPU Strap

100, 125, 166, 250



Частота оперативной памяти

Memory Frequency

641, 854, 1068, 1282, 1495, 1709, 1922, 2135



Множитель частоты Turbo Boost

Core Ratio Limit

1 – 59

1

Множитель для памяти

Memory Frequency

8, 10.66, 13.33, 16.00, 18.66, 21.33, 2.4, 2.66



Задержки ОЗУ

 DRAM Timing Control

CAS Latency, RAS to CAS, RAS PRE, RAS ACT, COMMAND Mode, RAS to RAS, REF, Cycle, WRITE Recovery, READ to PRE, FOUR ACT WIN, WRITE to READ, Write Latency, RTL (CHA), RTL (CHB), tWRDR, tRWDR, tRWSR, tRR, tRRSR, tWW(DD), tWW(DR), tWWSR



Процессорный множитель

CPU Ratio

12 – 57

1

Ограничение по мощности при длительном ускорении

Long Duration Power Limit

1 – 32767 Вт

1

Продолжительность длительного ускорения

Long Duration Maintained

1 – 32 c

1

Ограничение по мощности при кратковременном ускорении

Short Duration Power Limit

1 – 32767 Вт

1

Максимальная величина дополнительного напряжения питания CPU во время ускорения Turbo Boost

Additional Turbo Voltage

0,004 – 1 В

0,004

 Ограничение силы тока процессора

CPU Core Current Limit

0,125 – 1023,875

0,125

Напряжение на ядрах процессора

CPU VCORE Manual Voltage

0,800 – 1,700

0,005

Напряжение на SystemAgent

CPU VCCSA Manual Voltage

0,800 – 1,700

0,005

Напряжение на модулях оперативной памяти (каналы A и B)

DRAM Voltage (CHA, CHB)

1,200 – 1,990

0,005

Напряжение на модулях оперативной памяти (каналы С и D)

DRAM Voltage (CHC, CHD)

1,200 – 1,990

0,005

Напряжение питания системы фазовой автоподстройки частоты

CPU PLL Voltage

1,80000 – 2,10000

0,00625

Напряжение питания контроллера шины

VTT CPU Voltage

1,10000 – 1,70000

0,00625

Напряжение на чипсете

PCH 1.1v Voltage

1,1 – 1,7

0,00625 В

Напряжение на линии 1,5 В

PCH 1.5v Voltage

1,5 – 1,8

0,00625 В



VTTDDR Voltage (CHA, CHB)

0,62500 – 1,10000

0,00625 В



VTTDDR Voltage (CHC, CHD)

0,62500 – 1,10000

0,00625 В



DRAM CTRL REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 063000

0,00500



DRAM CTRL REF Voltage on CHB

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 063000

0,00500



DRAM CTRL REF Voltage on CHC

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHC

0,39500 – 063000

0,00500



DRAM CTRL REF Voltage on CHD

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHD

0,39500 – 063000

0,00500



DRAM Read REF Voltage on CHA

0,38500 – 061500

0,00500



DRAM Read REF Voltage on CHB

0,38500 – 061500

0,00500



DRAM Read REF Voltage on CHC

0,38500 – 061500

0,00500



DRAM Read REF Voltage on CHD

0,38500 – 061500

0,00500

ASUS P9X79

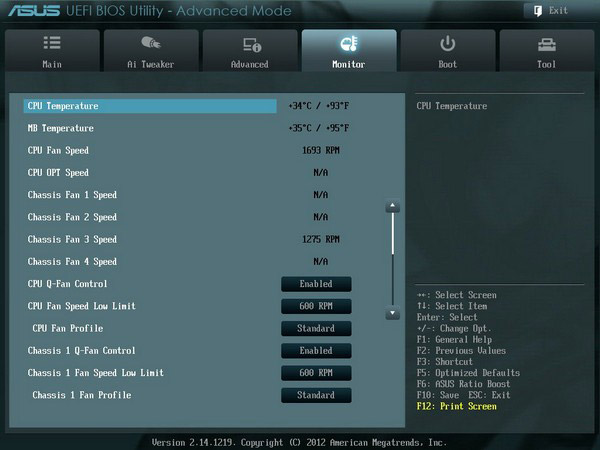

В меню «Monitor» можно настроить режим работы всех вентиляторов, а также отследить следующие показатели:

  • температура процессора и материнской платы;
  • скорость вращения вентиляторов;
  • напряжение на линиях +5В, +3.3В, +12В и питание процессора.

ASUS P9X79

В разделе «Tool» можно с помощью утилит обновить BIOS, посмотреть подробную информацию по установленным на плате модулям памяти, а также сохранить профиль с настройками BIOS.
