Обзор и тестирование материнской платы ASUS PRIME B250M-A: для экономных пользователей

Планируете собрать себе новую систему с процессором Intel Kaby Lake или Intel Skylake с заблокированным множителем, одной видеокартой и быстрым накопителем M.2, не потратив при этом более $100 на покупку материнской платы? Тогда присмотритесь поближе к моделям на чипсете Intel B250, который обладает несколько урезанной функциональностью по сравнению с Intel Z270 и Intel H270, но взамен позволяет создавать более доступные модели для массового сегмента.

ASUS PRIME B250M-A

В данном обзоре мы рассмотрим материнскую плату ASUS PRIME B250M-A. Фактически, она является одной из самых доступных новинок от тайваньской компании по состоянию на начало 2017 года, и выступает в бюджетном сегменте с ценником порядка $100. Давайте же оценим ее функциональные возможности и сравним их с соседками по линейке.

Спецификация

Производитель и модель

ASUS PRIME B250M-A

Чипсет

Intel B250

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2400 МГц (седьмое поколение процессоров Intel Core) или DDR4-2133 МГц (шестое поколение процессоров Intel Core)

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x RJ45

2 x USB 2.0

2 x USB 3.0

1 х USB 3.0 Type-C

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х TPM

1 x LPT

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

microATX

244 x 206 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME B250M-A ASUS PRIME B250M-A

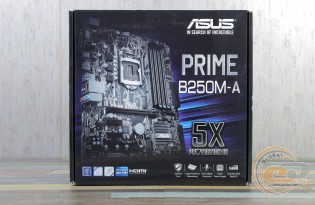

ASUS PRIME B250M-A поставляется в стандартной картонной коробке с визуально приятным и информативным оформлением. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах упаковки расположена информация касательно ключевых технических характеристик продукта и его преимуществ.

ASUS PRIME B250M-A

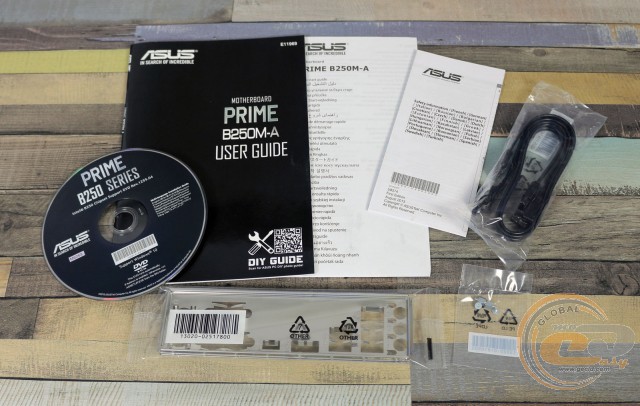

Комплект поставки полностью соответствует невысокой стоимости новинки и включает в себя только самое необходимое, а именно:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителей M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME B250M-A

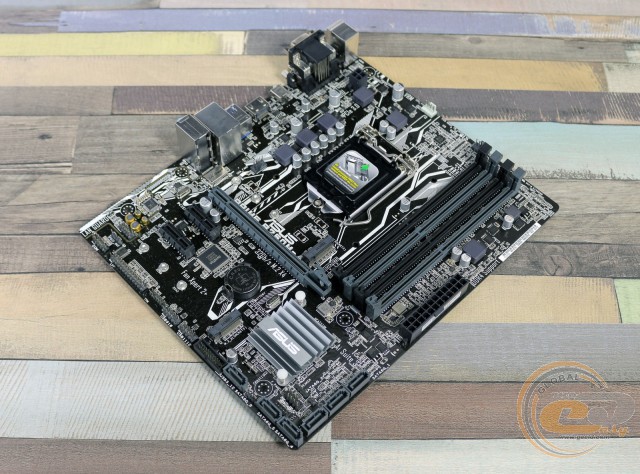

Отсутствие радиатора на элементах подсистемы питания процессора и достаточно простая форма чипсетного радиатора сразу выдают в ASUS PRIME B250M-A недорогую модель. Однако в целом ее дизайн нельзя назвать скучным или неудачным, ведь скромный облик печатной платы формата microATX коричневого цвета достаточно удачно разбавлен симпатичным узором белого цвета. В целом дизайн тестируемой модели заслуживает оценки «хорошо», особенно учитывая ее ценовое позиционирование.

ASUS PRIME B250M-A

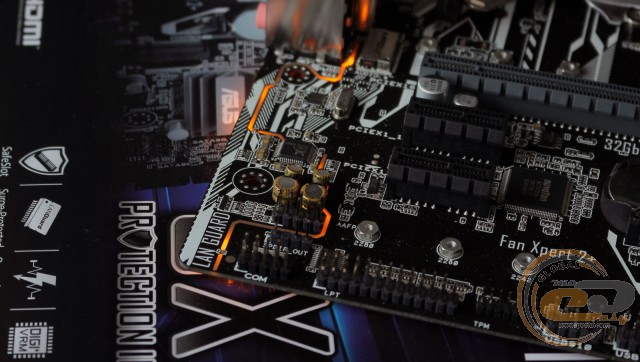

Не обошлось и без LED-подсветки, однако в данном случае это не хорошо нам знакомая ASUS AURA, а более простой вариант в виде подсвечивающейся полосы в области звуковой подсистемы, которая горит оранжевым цветом.

ASUS PRIME B250M-A

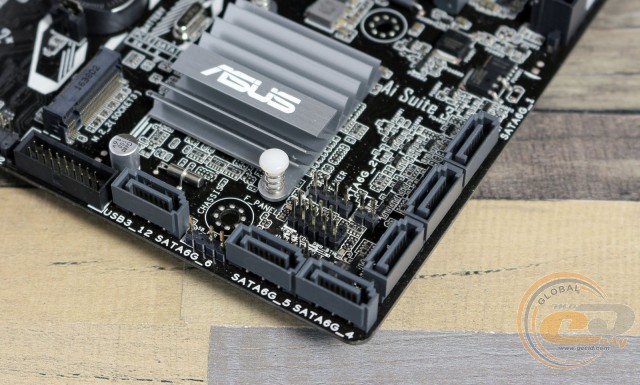

Что же касается компоновки и удобства сборки системы, то в глаза сразу бросается перпендикулярное расположение портов SATA 6 Гбит/с. Поэтому в случае установки габаритной видеокарты с трехслотовой системой охлаждения доступ к двум верхним портам будет усложнен. Если же кулер будет занимать два слота, то доступ будет ограничен только к одному верхнему SATA 6 Гбит/с. К расположению остальных элементов претензий у нас не возникло.

ASUS PRIME B250M-A

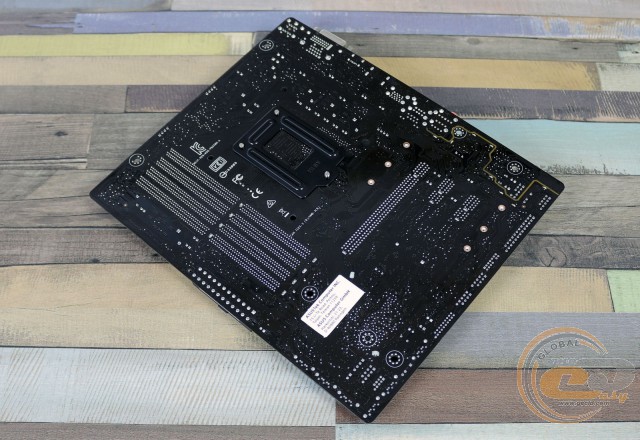

Взглянув на обратную сторону ASUS PRIME B250M-A, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что единственный радиатор системы охлаждения закреплен при помощи пластиковых клипс, что является распространенным решением для материнских плат, не предназначенных для разгона и не подверженных высоким нагрузкам.

ASUS PRIME B250M-A

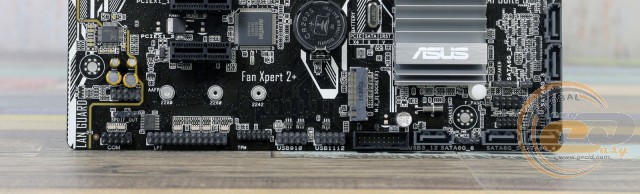

Поскольку перед нами модель на наборе системной логики Intel B250, который изначально позиционируется самой Intel в качестве чипсета для офисного использования, то неудивительно, что в нижней части новинки нас встречают порты COM и LPT, уже давно потерявшие свою актуальность для домашних систем, но все еще востребованные для подключения специфической периферии, к примеру, матричных принтеров. Также тут расположены: колодка подключения аудиоразъемов передней панели, порт TPM, S/PDIF out и колодка подключения фронтальной панели.

Дополнительно отметим три колодки для активации портов USB: две USB 2.0 и одну USB 3.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух внешних. Что же касается USB 3.0, то их всего пять: два внутренних и три внешних, один из которых выполнен в набирающем популярность формате USB Type-C.

ASUS PRIME B250M-A

ASUS PRIME B250M-A

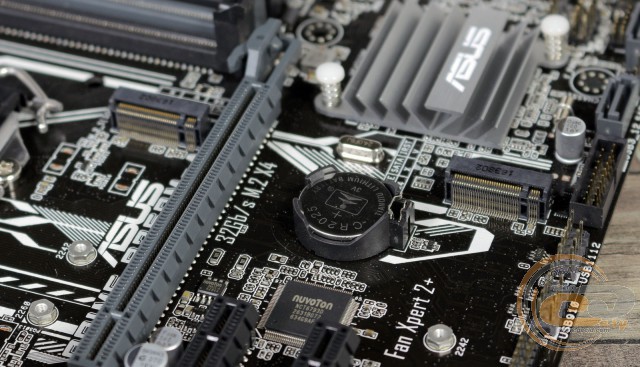

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280) и шестью портами SATA 6 Гбит/с. Ввиду достаточно большого количества интерфейсов дисковой подсистемы и недостаточного количества свободных чипсетных линий, слот M.2 («M.2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя.

ASUS PRIME B250M-A

Системная плата ASUS PRIME B250M-A оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2400 МГц (седьмое поколение процессоров Intel Core) или до 2133 МГц (шестое поколение процессоров Intel Core). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

ASUS PRIME B250M-A

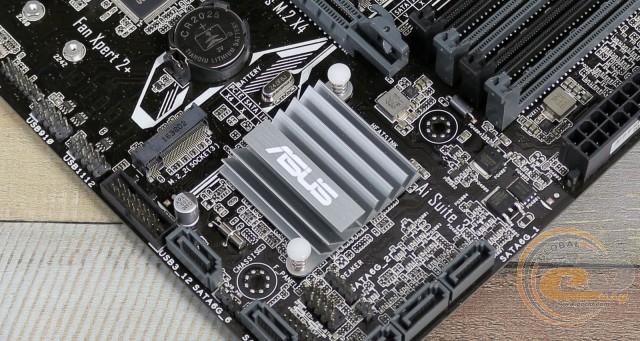

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который отводит тепло от чипсета Intel B250. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,4°C;
  • ШИМ-контроллер – 37,7°C;
  • полевые транзисторы – 60,2°C;
  • дроссели подсистемы питания – 57,6°C.

Как видим, из-за отсутствия радиатора на элементах подсистемы питания, температура полевых транзисторов явно выше средней, однако проблем с перегревом в процессе работы возникнуть не должно, учитывая отсутствие возможности разгона, а значит, и экстремальных нагрузок.

ASUS PRIME B250M-A

ASUS PRIME B250M-A

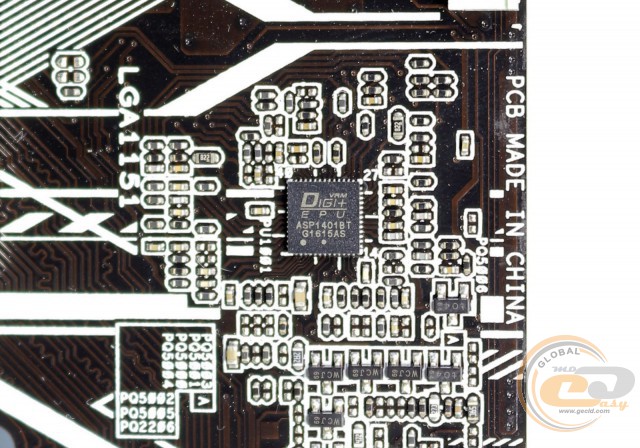

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

ASUS PRIME B250M-A

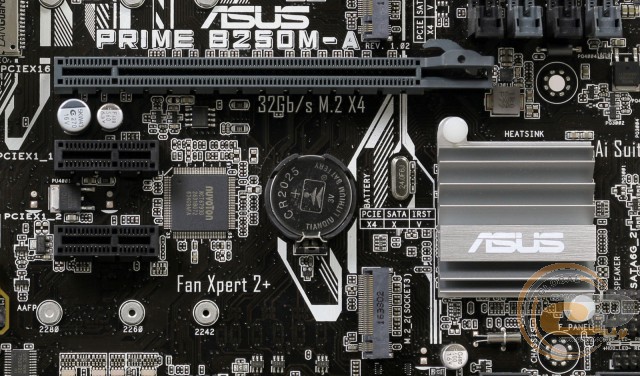

Для расширения функциональности ASUS PRIME B250M-A у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

В результате можно будет установить только одну видеокарту и пару дополнительных плат расширения. Однако расположение слотов не самое оптимальное, ведь если видеокарта будет трехслотовой, то не будет доступа к обеим разъемам PCI Express 3.0 x1.

ASUS PRIME B250M-A

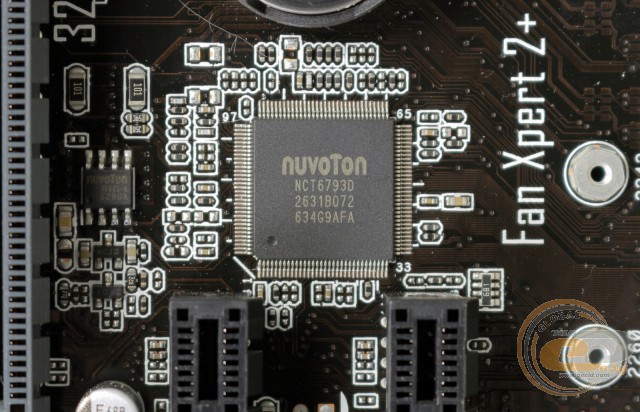

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает работу портов COM, LPT и PS/2, а также мониторинг.

ASUS PRIME B250M-A

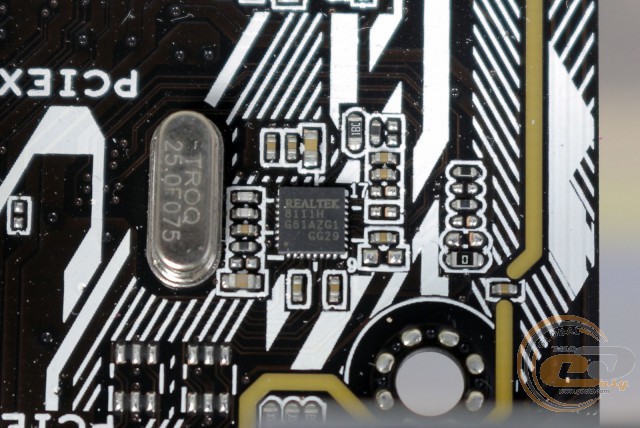

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.

ASUS PRIME B250M-A

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя конденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.
