Обзор и тестирование материнской платы ASUS PRIME X370-A: баланс в мелочах

Планируете собрать себе новую систему с процессором AMD Ryzen и при этом не разориться на покупке материнской платы на флагманском чипсете AMD X370? Тогда стоит обратить внимание на линейку ASUS PRIME, которая включает в себя ряд весьма любопытных экземпляров по соотношению цены и возможностей.

ASUS PRIME X370-A

Одной из таких моделей является ASUS PRIME X370-A, которая на текущий момент может похвастать самой доступной стоимостью в ассортименте компании, составляющей порядка $148. Конечно же, в угоду снижения ценника не обошлось без ряда упрощений и ограничений, однако большинство возможностей данной новинки находится на вполне достойном уровне, благо наличие топового чипсета дает о себе знать. Давайте же оценим ее функциональные возможности.

Спецификация

Модель

ASUS PRIME X370-A

Чипсет

AMD X370

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen, седьмое поколение AMD A / Athlon для платформы Socket AM4

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3200 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)

Слоты расширения

1 x PCI Express 3.0 x16 (AMD Ryzen) или x8 (AMD A / Athlon)

1 x PCI Express 2.0 x16 (x4)

2 x PCI Express 2.0 x1

2 x PCI

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4 (SATA и PCIe 3.0 x2 для AMD A / Athlon))

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1 с поддержкой подключения двух USB 3.1 Gen 1

2 x USB 2.0 с поддержкой подключения четырех USB 2.0

1 x TPM

1 x COM

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0

Форм-фактор

ATX

305 x 237 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME X370-A ASUS PRIME X370-A

Материнская плата ASUS PRIME X370-А поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

ASUS PRIME X370-A

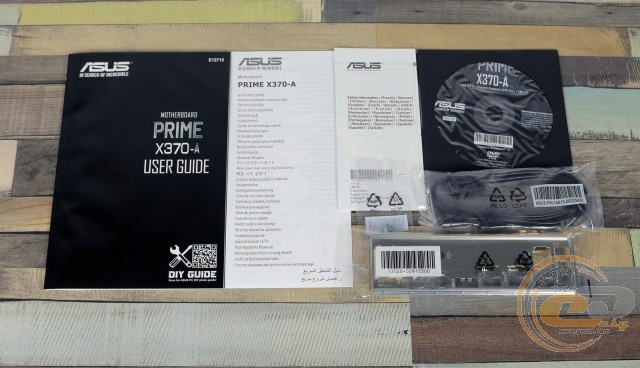

В комплекте поставки, помимо привычного диска с ПО, набора бумажной документации и заглушки интерфейсной панели, мы обнаружили только два кабеля SATA, что неудивительно для доступной модели.

Дизайн и особенности платы

ASUS PRIME X370-A

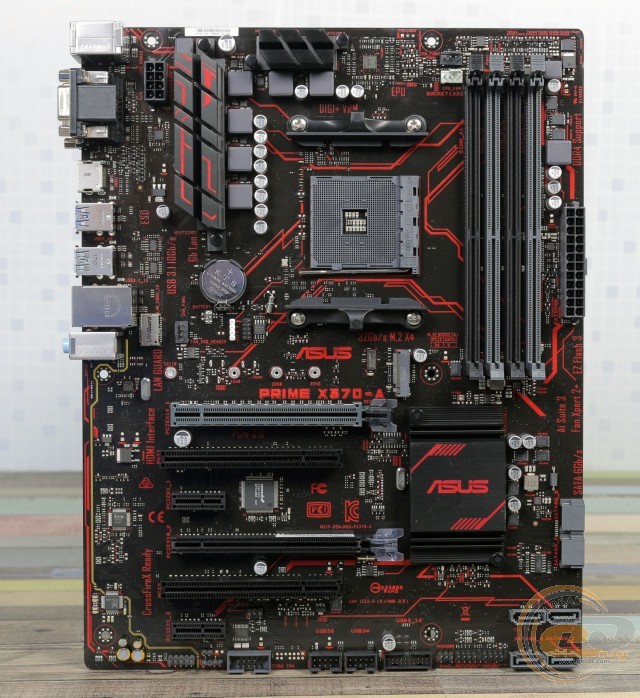

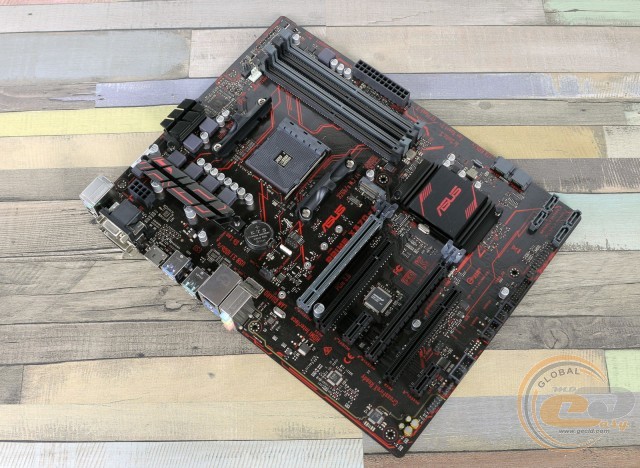

Новинка выполнена на печатной плате черного цвета формата ATX (305 x 237 мм) с оригинальным оформлением в виде узора красного цвета. В целом тестируемая модель выглядит вполне достойно для своей далеко не флагманской стоимости.

ASUS PRIME X370-A

Что касается иллюминации, то в данном случае она довольно-таки простая, и заключается в наличии светящейся полосы в области звуковой подсистемы и пары светодиодов в защелках слотов PCI Express 3.0 x16.

ASUS PRIME X370-A

Компоновка набортных элементов выполнена на очень высоком уровне. Никаких существенных проблем со сборкой системы у вас не возникнет, поскольку все ключевые элементы находятся на достаточном отдалении друг от друга, а DIMM-слоты оборудованы защелками только с одной стороны. Смущает лишь отсутствие крепежных отверстий по правому краю, что потребует предельной аккуратности при подключении находящихся там интерфейсов.

ASUS PRIME X370-A

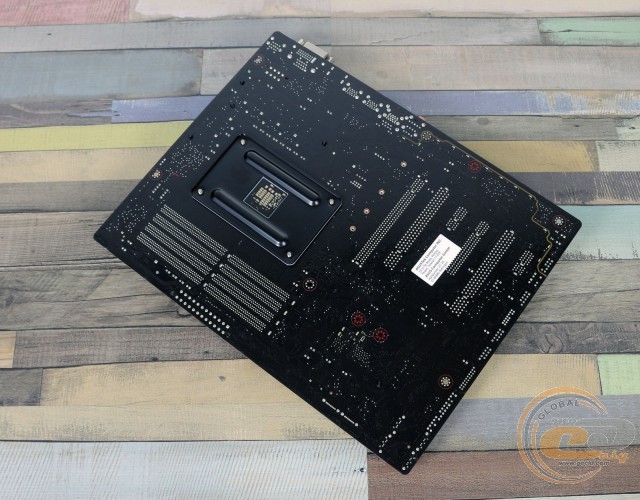

Взглянув на обратную сторону ASUS PRIME X370-А, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что оба радиатора системы охлаждения закреплены при помощи пластиковых клипс. Посмотрим, как это скажется на эффективности охлаждения, особенно в процессе разгона.

ASUS PRIME X370-A

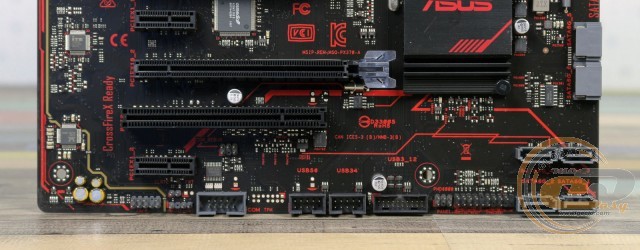

В нижней части новинки расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, джампер для сброса CMOS, а также колодка подключения фронтальной панели.

Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате реализована поддержка четырех внутренних и двух внешних портов USB 2.0 и шести USB 3.1 Gen 1: двух внутренних и четырех на интерфейсной панели.

ASUS PRIME X370-A

ASUS PRIME X370-A

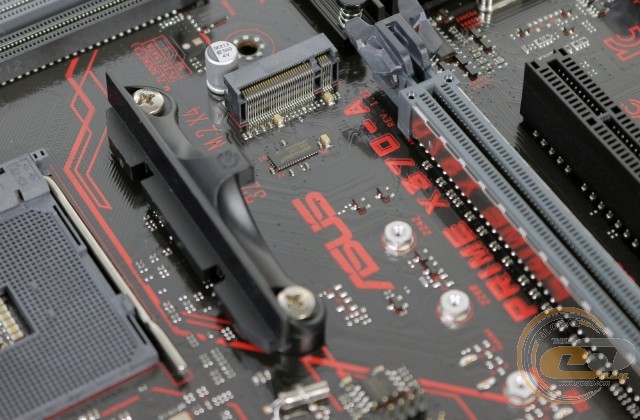

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. Отметим, что при установленном процессоре AMD Ryzen порт M.2 поддерживает как SATA, так и PCIE 3.0 x4 накопители, тогда как для решений AMD A / AMD Athlon возможна работа только в режимах SATA и PCIE 3.0 x2.

ASUS PRIME X370-A

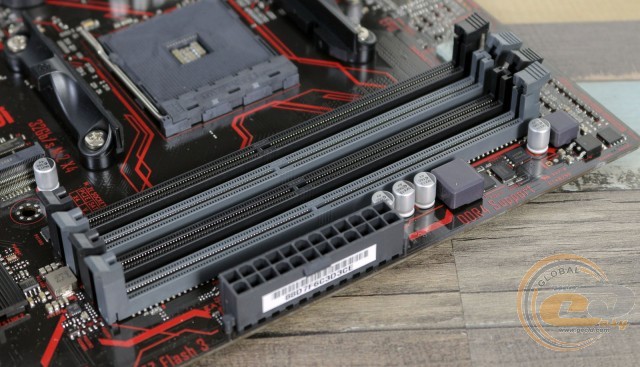

Системная плата ASUS PRIME X370-A оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3200 МГц (AMD Ryzen) или до 2400 МГц (AMD A / AMD Athlon). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

ASUS PRIME X370-A

ASUS PRIME X370-A

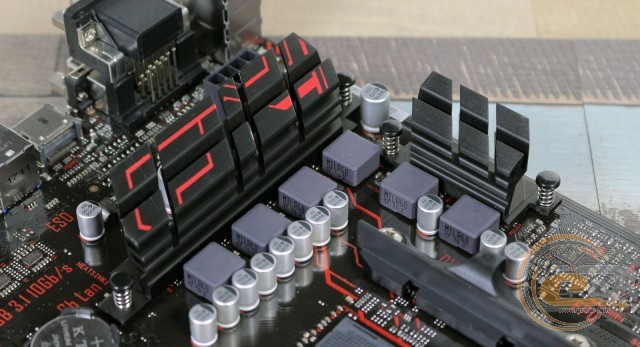

Система охлаждения модели ASUS PRIME X370-A состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 44,7°C (при разгоне – 46,2°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 52,2°C (при разгоне − 62,6°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 61,1°C (при разгоне − 83,2°C);
  • дроссели подсистемы питания – 62,8°C (при разгоне − 88,1°C).

Как видим, если с охлаждением чипсета явно нет никаких проблем, то с полевыми транзисторами дела обстоят не лучшим образом. Для сравнения: температуры у протестированной ранее ASUS PRIME X370-PRO были куда ниже. В данном случае роль играет не только иной способ крепления, но и явно меньшая площадь рассеивания тепла у радиаторов. Конечно же, полученные результаты не являются критическими, однако перед разгоном на ASUS PRIME X370-A стоит уделить особое внимание хорошей циркуляции воздуха внутри корпуса.

ASUS PRIME X370-A

ASUS PRIME X370-A

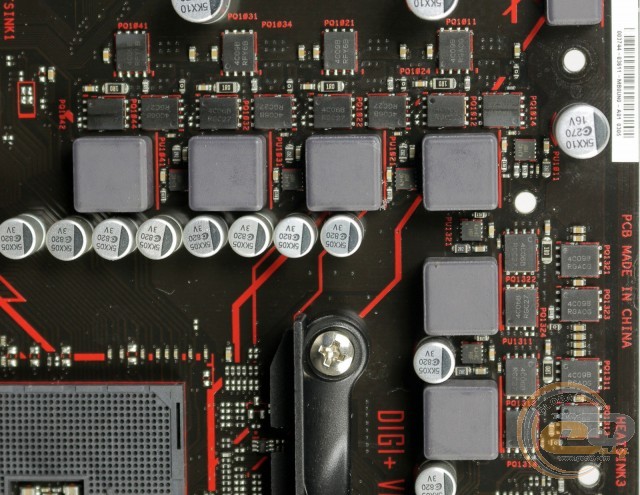

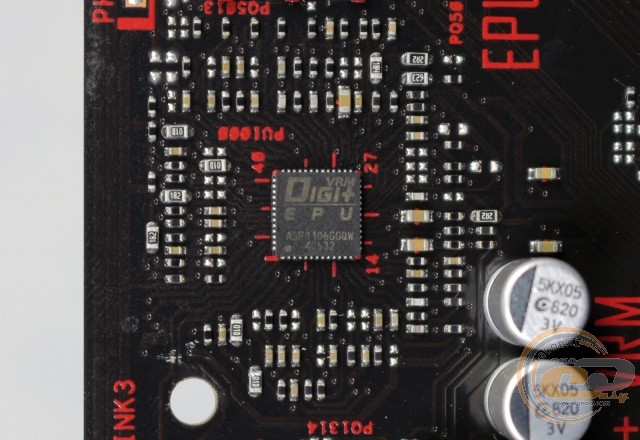

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

ASUS PRIME X370-A

Для расширения функциональности у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI;
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x16 (в режиме х4);
  5. PCI;
  6. PCI Express 2.0 x1.

Из двух разъемов PCI Express x16 к процессору подключен только верхний серого цвета с усиленной конструкцией. В свою очередь второй слот подключен к чипсету и использует только 4 линии. Отдельно отметим, что в случае установки одного из процессоров серий AMD A / AMD Athlon пропускная способность первого PCI Express 3.0 x16 будет ограничена восемью линиями.

ASUS PRIME X370-A

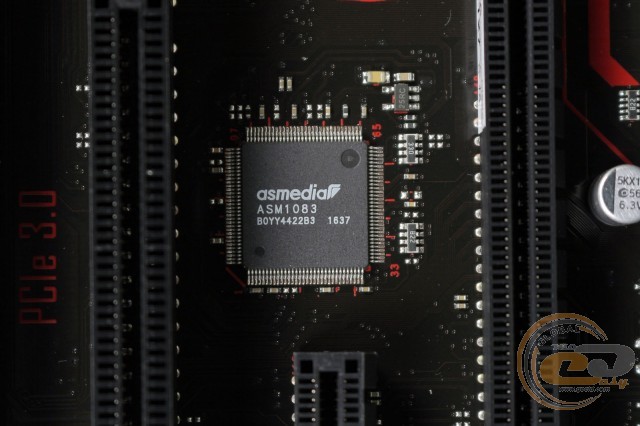

Пара разъемов PCI реализована силами моста ASMedia ASM1083.

ASUS PRIME X370-A

Возможности Multi I/O возложены на микросхему ITE IT8665E, которая обеспечивает мониторинг и работу портов PS/2 и COM.

ASUS PRIME X370-A

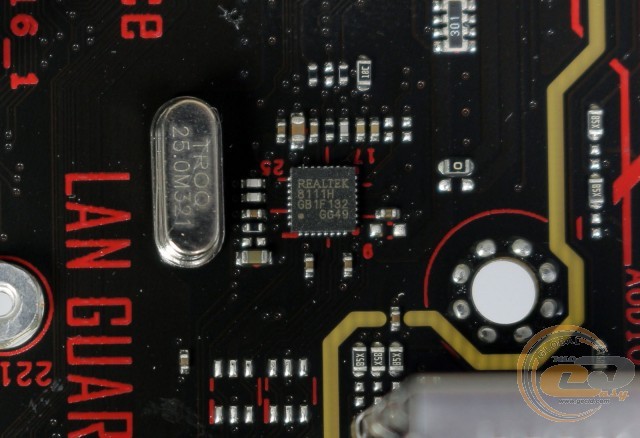

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Reltek RTL8111H.
