Обзор и тестирование материнской платы ASUS PRIME Z270-A: внимание к мелочам

Компания ASUS продолжает радовать разнообразием материнских плат на новом флагманском чипсете Intel Z270, расширяя свой модельный ряд при помощи новых линеек. Одной из них стала ASUS PRIME, в которую вошли модели, не относящиеся к специализированным игровым либо оверклокерским решениям.

ASUS PRIME Z270-A

И первой моделью из новой линейки, с которой мы познакомимся, стала ASUS PRIME Z270-A. Она уже доступна в продаже в среднем за $210. То есть новинка относится к категории материнских плат высокого уровня и предназначена для сборки домашних систем с самым широким кругом задач.

Спецификация

Производитель и модель

ASUS PRIME Z270-A

Чипсет

Intel Z270

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3866 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

4 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4 и SATA)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC S1220A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x RJ45

4 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х TPM

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME Z270-A ASUS PRIME Z270-A

Материнская плата ASUS PRIME Z270-A поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

ASUS PRIME Z270-A

В комплекте поставки мы обнаружили привычный диск с ПО, бумажную документацию, заглушку интерфейсной панели, мостик 2-Way NVIDIA SLI, инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора, набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК, и три кабеля SATA.

Дизайн и особенности платы

ASUS PRIME Z270-A

Новинка выполнена на печатной плате черного цвета формата ATX и выгодно отличается стильным оформлением в черно-белых оттенках.

Уже традиционным достоинством плат ASUS становится наличие регулируемой подсветки ASUS AURA, и ASUS PRIME Z270-A не стала исключением. В данном случае подсвечивается только область печатной платы со звуковой подсистемой, регулировать параметры которой можно в комплектном ПО.

ASUS PRIME Z270-A

Подсветка может не только гореть определенным цветом, но и выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.

Если же у вас установлена видеокарта ASUS либо вы пользуетесь периферией с аналогичной системой подсветки, то их иллюминацию можно синхронизировать между собой.

ASUS PRIME Z270-A

Что же касается удобства сборки системы и компоновки набортных элементов, то все выполнено на высшем уровне и никаких претензий у нас не возникло, несмотря на огромное количество дополнительных кнопок и разъемов.

ASUS PRIME Z270-A

Взглянув на обратную сторону ASUS PRIME Z270-A, можно отметить стандартную опорную пластину процессорного разъема, а также винты, удерживающие радиаторы системы охлаждения.

ASUS PRIME Z270-A

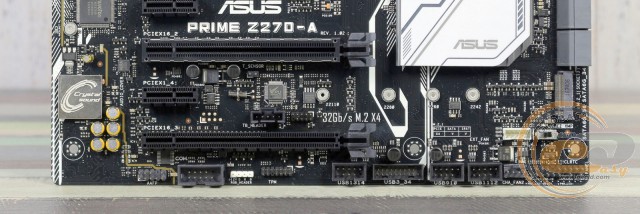

В нижней части новинки расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты TPM и COM, колодка TB_HEADER (для реализации интерфейса Thunderbolt), разъемы подключения светодиодной ленты и температурного датчика, тумблер активации соответствующих Intel XMP-профилей оперативной памяти, а также колодка подключения фронтальной панели.

Дополнительно отметим три колодки для активации портов USB 2.0 и одну USB 3.0. Всего на плате реализована поддержка шести внутренних портов USB 2.0 и шести USB 3.0: двух внутренних и четырех на интерфейсной панели.

ASUS PRIME Z270-A

ASUS PRIME Z270-A

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. Присутствует и ряд ограничений: один из слотов M.2 Socket 3 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя. Второй слот M.2 Socket 3 («M.2_2») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA_56») при установке накопителя в режиме PCIe 3.0 x4.

ASUS PRIME Z270-A

Системная плата ASUS PRIME Z270-A оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3866 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим кнопки включения и MemOK!. Последняя позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы.

ASUS PRIME Z270-A

ASUS PRIME Z270-A

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33,5°C (при разгоне − 33,5°C);
  • дроссели подсистемы питания – 51,2°C (при разгоне − 54,3°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 38,3°C (при разгоне − 39,7°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 42,1°C (при разгоне − 47,8°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS PRIME Z270-A

ASUS PRIME Z270-A

Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

ASUS PRIME Z270-A

Для расширения функциональности материнской платы ASUS PRIME Z270-A есть семь слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (в режиме х8);
  6. PCI Express 3.0 x1;
  7. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Отдельно отметим, что расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.

ASUS PRIME Z270-A

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DisplayPort и DVI-D), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS PRIME Z270-A

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает работу портов COM и PS/2, а также мониторинг.

ASUS PRIME Z270-A

Корректная работа двух портов USB 3.1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM2142.

ASUS PRIME Z270-A

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Приоритизацию трафика позволяет осуществить утилита Turbo LAN with cFosSpeed.

ASUS PRIME Z270-A

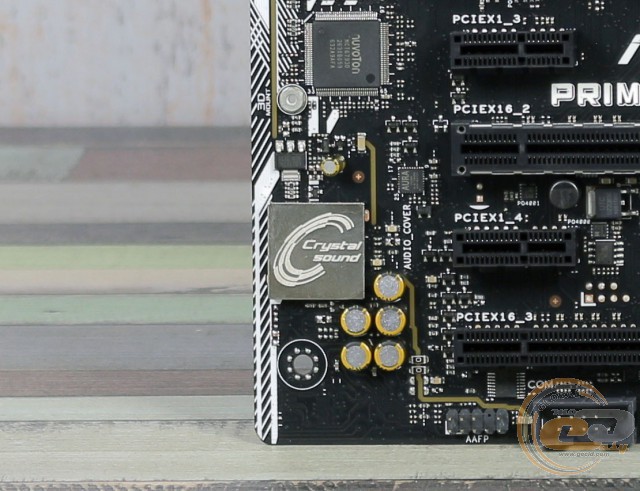

Предустановленная аудиоподсистема соответствует фирменному дизайну Crystal Sound 3. Она включает в себя новый топовый 7.1-канальный аудиокодек Realtek ALC S1220A с отношением сигнал/шум на уровне 120 дБ, в обвязке которого используется специальный усилитель и аудиоконденсаторы. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования. Отдельного внимания заслуживает поддержка технологии DTS Headphone:X, а также присутствие порта S/PDIF out на интерфейсной панели.
